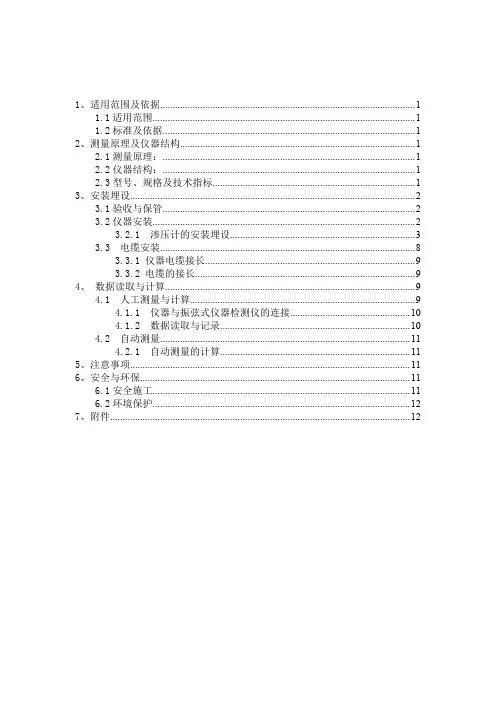

振弦式 渗压计 作业指导书
1、适用范围及依据 (1)1.1适用范围 (1)1.2标准及依据 (1)2、测量原理及仪器结构 (1)2.1测量原理： (1)2.2仪器结构： (1)2.3型号、规格及技术指标 (1)3、安装埋设 (2)3.1验收与保管 (2)3.2仪器安装 (2)3.2.1 渗压计的安装埋设 (3)3.3 电缆安装 (8)3.3.1 仪器电缆接长 (9)3.3.2 电缆的接长 (9)4、数据读取与计算 (9)4.1 人工测量与计算 (9)4.1.1 仪器与振弦式仪器检测仪的连接 (10)4.1.2 数据读取与记录 (10)4.2 自动测量 (11)4.2.1 自动测量的计算 (11)5、注意事项 (11)6、安全与环保 (11)6.1安全施工 (11)6.2环境保护 (12)7、附件 (12)振弦式渗压计作业指导书1、适用范围及依据1.1适用范围振弦式渗压计适用于长期埋设在水工建筑物(地基或基岩)内部和其它混凝土建筑物及土体内部，长期观测建筑物或土体内部的渗透(孔隙)水压力，亦可用于观测水库水位的变化，并可同时测量埋设点的温度。
渗压计加安装配套附件可在测压管、管道、地基钻孔中使用。
1.2标准及依据DL/T 5178-2003 《混凝土大坝安全监测技术规范》SL 60-1994 《土石坝安全监测技术规范》GB/T13606-92 《岩土工程用钢弦式压力传感器国家标准》2、测量原理及仪器结构2.1测量原理：当被测水压荷载作用在渗压计上，将引起弹性膜片的变形，其变形带动振弦转变成振弦应力的变化，从而改变振弦的振动频率。
电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出水荷载的压力值，同时可同步测出埋设点的温度值。
2.2仪器结构：振弦式渗压计由透水石、不锈钢感应膜片、密封壳体，信号传输电缆、振弦及激振电磁圈等组成。
2.3型号、规格及技术指标3、安装埋设3.1验收与保管1.用户开箱验收仪器，应先检查仪器的数量(包括附件)及出厂检验合格证是否与装箱清单相符。
9011 型振弦式钢筋应力计安装使用手册说明书
9011型振弦式钢筋应力计书安装使用手册华测创时测控科技有限公司注意事项感谢您选购华测创时的产品，使用前请详细阅读本说明书；本说明书内附产品出厂校准系数，请妥善保存；如有遗失或需最新版本，可登录公司官网下载获取；如出现故障，请不要擅自打开仪器，请及时与我们联系；联系我们地址：上海嘉定区安亭镇昌吉路156弄42栋网址：https://设备信息声明本公司保留在不作预先通知的情况下对产品进行改进的权利，对公司产品性能和说明保留最终解释权。
本公司致力改善产品的质量，不断推出更新版，故说明书所载与产品的功能、规格或设计可能略有不同，请以您的仪器为准。
此等更改恕未能另行通知，敬请谅解。
华测创时目录1、简介 (2)2、技术参数 (2)3、安装 (3)3.1初始检验 (3)3.2钢筋计安装 (3)4、读数与计算 (8)4.1读数和计算 (8)4.2温度修正 (9)4.3外部环境修正 (9)5、故障排除······················································································9华测创时1、简介钢筋应力计用于测量埋入混凝土中的钢筋的应变量以适时反映钢筋的受力情形，供现场工程人员作为施工的参考。
NVYL型振弦式应力计作业指导书
第一版第0次修改颁布日期:2010-1-1目录1、适用范围及依据 (2)1.1适用范围 (2)1.2标准及依据 (2)2、测量原理及仪器结构 (2)2.1测量原理： (2)2.2仪器结构 (3)2.3型号、规格及技术指标 (4)3、安装与埋设 (4)3.1验收与保管 (4)3.2应力计的安装 (4)3.2.1 NVYL－T型应力计的安装 (5)3.2.2 NVYL－R 型应力计的安装 (6)3.3仪器的初始读数 (7)3.4.对应力计的再加压 (7)3.5电缆安装 (9)4、数据读取 (10)4.1人工测量 (10)4.1.1仪器与测读仪的连接 (10)4.1.2操作 (11)4.2自动测量 (13)4.3数据处理 (13)5、注意事项 (14)6、安全与环保 (14)6.1安全施工 (14)6.2环境保护 (14)7、附件 (15)第一版第0次修改颁布日期:2010-1-1NVYL型振弦式应力计作业指导书1、适用范围及依据1.1适用范围在新奥法施工中，一般采用喷射混凝土对开挖出的土洞或岩洞进行支护。
而NVYL型振弦式应力计可用于监测喷射混凝土衬砌层的压力，以便得到绩效比最好的喷射混凝土的支护厚度。
1.2标准及依据2、测量原理及仪器结构2.1测量原理：当被测混凝土压荷载作用在应力计上，将引起NVP系列振弦式压力传感器的弹性膜片产生变形，并振弦应力的变化，从而改变振弦的振动频率。
电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出应力计的压力值，同时可同步测出埋设点的温度值。
振弦式仪器的量测量采用频率模数F来度量，其定义为：F=f2/1000式中f为振弦式仪器中钢丝的自振频率。
振弦式应力计压力计算公式为：P M=k×(F-F0)+b×(T-T0)式中：Pm—应力计压力，单位为kPa；ｋ—应力计的最小读数，单位为kPa/kHz2；由厂家所附卡片给出。
F—实时测量的应力计输出值，单位为kHz2；F0—应力计的基准值，单位为kHz2。

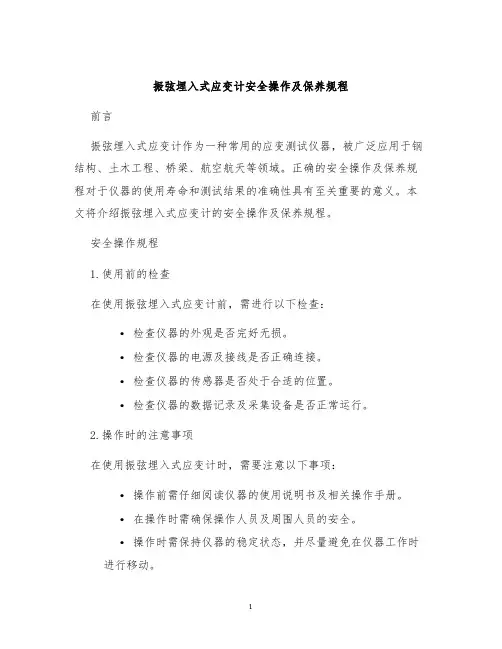

振弦埋入式应变计安全操作及保养规程
振弦埋入式应变计安全操作及保养规程前言振弦埋入式应变计作为一种常用的应变测试仪器，被广泛应用于钢结构、土木工程、桥梁、航空航天等领域。
正确的安全操作及保养规程对于仪器的使用寿命和测试结果的准确性具有至关重要的意义。
本文将介绍振弦埋入式应变计的安全操作及保养规程。
安全操作规程1.使用前的检查在使用振弦埋入式应变计前，需进行以下检查：•检查仪器的外观是否完好无损。
•检查仪器的电源及接线是否正确连接。
•检查仪器的传感器是否处于合适的位置。
•检查仪器的数据记录及采集设备是否正常运行。
2.操作时的注意事项在使用振弦埋入式应变计时，需要注意以下事项：•操作前需仔细阅读仪器的使用说明书及相关操作手册。
•在操作时需确保操作人员及周围人员的安全。
•操作时需保持仪器的稳定状态，并尽量避免在仪器工作时进行移动。
•操作时需注意保持测量环境的稳定，避免因环境变化影响测试结果。
•在需要更改传感器位置时，需先关闭仪器及采集设备，并等待电流完全消失后再进行移动。
3.故障处理在使用振弦埋入式应变计过程中，若出现设备故障，则需及时进行处理。
一般情况下，可参考使用说明书及设备故障排除手册进行处理，如无法解决问题，需及时与维修人员联系。
保养规程1.保养前的准备在进行振弦埋入式应变计的保养前，需进行以下准备：•将仪器电源关闭，并断开所有线缆连接。
•清洁仪器表面，检查仪器的外观状态。
•对仪器传感器及电缆进行检查，确保其完好无损。
•归档仪器的使用记录及校准数据。
2.日常保养振弦埋入式应变计的日常保养主要包括以下内容：•每次使用后应清洁仪器的表面，并检查附近环境是否存在灰尘、碎片等杂物。
•每年对仪器进行一次校准，并记录相关数据。
•对仪器的传感器及电缆进行定期检查，并保持其清洁及干燥状态。
3.长期保养若振弦埋入式应变计处于长时间不使用状态，需进行以下长期保养：•将仪器存放于干燥、避光及无腐蚀气体的环境中。
•定期对仪器进行开机测试，确保仪器的正常运行。

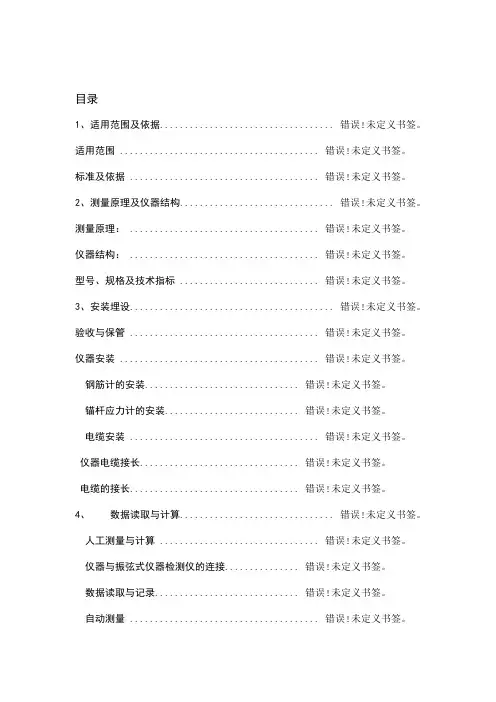

振弦式钢筋计作业指导书
目录1、适用范围及依据................................... 错误!未定义书签。
适用范围 ........................................ 错误!未定义书签。
标准及依据 ...................................... 错误!未定义书签。
2、测量原理及仪器结构............................... 错误!未定义书签。
测量原理： ...................................... 错误!未定义书签。
仪器结构： ...................................... 错误!未定义书签。
型号、规格及技术指标 ............................ 错误!未定义书签。
3、安装埋设......................................... 错误!未定义书签。
验收与保管 ...................................... 错误!未定义书签。
仪器安装 ........................................ 错误!未定义书签。
钢筋计的安装............................... 错误!未定义书签。
锚杆应力计的安装........................... 错误!未定义书签。
电缆安装 ...................................... 错误!未定义书签。
仪器电缆接长................................ 错误!未定义书签。
电缆的接长.................................. 错误!未定义书签。
4、数据读取与计算............................... 错误!未定义书签。
测振仪使用作业指导书资料
A11.目的便于操作人员正确使用测振仪对设备振动进行正确量测，保证产品质量，达到客户满意。
2.适用范围该仪器适用于设备的常规振动测量，尤其是旋转或往复式机械中的振动测量，可以测量振动的加速度、速度和位移，我司一般使用速度模式测量设备振动。
3.技术参数3.1测量范围加速度：0.1－199.9m/s2（峰值）速度：0.1—199.9mm/s (有效值)位移：0.001－1.999mm(峰－峰值)3.2频率范围加速度：10－500Hz、10Hz-1KHz（LO）、10Hz-10kHz(HI)速度：10－500Hz、10Hz-1KHz（LO）位移：10－500Hz、10Hz-1KHz（LO）3.3允许误差：≦2%±5%(TV110)，5%+2digits（VC63B和AR63B）3.4其它技术参数a.使用环境温度：0-40℃b.电源：北京时代TV110－－镍氢电池4节1.2V(5#),深圳胜利VC63B和香港希玛AR63B――9V碱性方块电池4.定义4.1振动：是物体受到外力作用，在其平衡位置周围做往复运动。
如音叉、单摆、发动机的活塞等；4.2振动位移（振幅）：物体或质点在其平衡位置附近振动，其位置移动的幅度称为位移，最大位移称为振幅，用d或S表示；4.3振动速度：物全或质点振动的速度，是位移对时间的一阶导数（ds/dt）,即单位时间内的位移值，用V表示；4.4振动加速度：物体或质点在振动中的加速度值，是位移对时间的二阶导数（d2s/d2t）或速度对时间的一阶导数（dv/dt）即单位时间内的速度变化量，用a表示；4.5振动频率：物体或质点在单位时间内振动的次数，用f表示。
110测振仪（北京时代）部件说明5.1仪器箱主要部件如图1-1A1图1-15.2液晶屏显示见图1-2图1-26.VC63B测振仪（深圳胜利）部件说明仪器部件如图2-1图2-1微型打印机测振仪主机说明书探头探头显示屏测量按键测量方式转换键A17.AR63B（香港希玛）部件说明7.1仪器部件如图3-1图3-17.2屏幕显示如图3-2图3-21.电池电量标记；2.测量动态滚动条；3.低频指示；4.测量数据值显示；5.取最大值；6.温度及最大值显示区；7.温度单位，分摄氏和华氏；8.数据保持；9.测量方式，我司选mm/s(速度)；10.频率显示；11.高频指示；12.测量值范围标识符号；13.背光灯指示，测量中7秒后无任何操作背光灯关闭。
振弦式测缝计作业指导书
目录1、适用范围及依据 (2)1.1适用范围 (2)1.2标准及依据 (2)2、测量原理及仪器结构 (2)2.1测量原理： (2)2.2仪器结构： (3)2.3型号、规格及技术指标 (4)3、安装埋设 (4)3.1验收与保管 (4)3.2仪器安装 (5)3.2.1 埋入式安装 (5)3.2.2 表面安装 (7)3.3 电缆安装 (10)3.3.1 电缆接长 (11)4、数据读取与计算 (11)4.1 人工测量与计算 (11)4.1.1 仪器与差阻式仪器检测仪的连接 (12)4.1.2 数据读取与记录 (12)4.2 自动测量 (12)4.2.1 自动测量的计算 (12)5、注意事项 (12)6、安全与环保 (12)6.1安全施工 (12)6.2环境保护 (13)7、附件 (13)振弦式测缝计作业指导书1、适用范围及依据1.1适用范围振弦式测缝计（位移计）用于监测岩土工程建筑物的接缝和位移，适用于长期埋设在混凝土水工建筑物内部或其它建筑物表面，测量结构物伸缩缝（或裂缝）的开合度，以及结构物的位移量，并可同时测量埋设点的温度。
经改装加工部分配套附件可组成多点位移计、基岩变位计、表面裂缝计等测量变形的仪器。
1.2标准及依据DL/T 5178-2003 《混凝土大坝安全监测技术规范》SL 60-1994 《土石坝安全监测技术规范》GB/T13606-92 《岩土工程用钢弦式压力传感器国家标准》2、测量原理及仪器结构2.1测量原理：振弦式测缝计（位移计）安装于缝隙的两端，当缝隙的开合度发生变化时将通过仪器端块引起仪器内钢弦变形，使钢弦发生应力变化，从而改变钢弦的振动频率。
测量时利用电磁线圈激拨钢弦并量测其振动频率，频率信号经电缆传输至频率读数装置或数据采集系统，再经换算即可得到被测结构物伸缩缝或裂缝相对位移的变化量。
同时由测缝计中的热敏电阻可同步测出埋设点的温度值。
振弦式仪器的量测量采用频率模数 F 来度量，其定义为：式中 f 为振弦式仪器中钢丝的自振频率。
应力仪中文说明书
1 Exicor GEN5 双折射测量系统概况 .............................................................................. 13 Exicor GEN5 双折射测量系统描述......................................................................... 13 大致的尺寸.............................................................................................................. 16
4 软件用户界面 ............................................................................................................... 29 概述图形用户界面 ................................................................................................... 29 菜单栏................................................................................................................................ 31
WYL-2应力仪操作规程
WYL-2应力仪操作规程简介WYL-2应力仪是一种广泛用于测试材料拉伸、压缩、弯曲等不同应力状态下性能的设备。
本文将为您介绍该设备的操作规程，包括设备的安装与调试、使用、维护等方面。
设备的安装与调试设备的安装WYL-2应力仪应安装在坚固、平稳的地面上，且与电源插座保持一定的距离，以防发生短路故障。
安装时应注意以下事项：•工作环境应保持干燥、清洁，以防对设备产生影响。
•保持设备上下与四周墙面、天花板保持一定距离，以保证设备正常运行，且安全使用。
•在安装设备时，应注意使用恰当的工具和配件，确保设备稳定安装。
设备的调试在安装完成后，需要对设备进行调试，以保障设备的正常使用。
调试过程如下：•接通设备电源，将底座上的四个螺丝松开，放置合适的试件，然后旋紧螺丝。
•按下电源开关，观察显示屏是否正常。
如未正常显示，请检查设备的电源和显示屏是否正常连接。
•确认显示屏正常后，开始进行负荷校正。
负荷校正应在空载状态下进行，在显示屏上按负荷校正键，对设备进行校正。
•完成负荷校正后，开始进行位移校正。
位移校正时需使用标准的位移量器，对设备进行校正。
使用及注意事项使用方法WYL-2应力仪使用方法：•开机后，放置符合要求的试件并调节好试件的位置。
调节过程中应避免对试件造成额外的负荷和位移。
•调节好后，按下测试键，设备开始进行拉伸、压缩、弯曲等操作，显示屏上将出现试件的变形力学曲线。
•变形曲线可以被保存到设备中，并可以根据需求进行导出、打印等操作。
注意事项操作设备时需要注意的事项：•严禁在设备架上或操作台面上放置任何非试验用的工具和材料。
•设备内应该使用适合于本设备的试验夹具和引拉头，在使用过程中应检查其磨损情况，以确保其连续性、刚度和精度。
•将试样放置到机器设备上时，应该避免试样翻动、旋转和横向滑动的现象，以免造成额外的负荷和未知的应力现象。
维护与保养为了保证设备的正常工作，应定期对设备进行维护和保养。
•在维护过程中应注意设备控制电路的清洁，定期清理线圈等部件，以保证设备的正常电气性能。
振弦式弧焊型应变计检定规程
振弦式弧焊型应变计检定规程
振弦式弧焊型应变计是用于测量焊接过程中材料的应变变化的一种传感器。
它通常由应变片、导线和连接器等部件组成。
对于振弦式弧焊型应变计的检定规程，我们可以从以下几个方面进行全面的回答：
1. 检定目的，振弦式弧焊型应变计的检定目的是确保其测量结果的准确性和可靠性，以便在焊接过程中提供准确的应变数据。
2. 检定依据，检定依据可以包括国家或行业标准、制造商的规格说明、检定实施细则等，这些文件规定了应变计的技术要求、检定方法和标准。
3. 检定内容，检定内容包括外观检查、静态特性检定、动态特性检定等。
外观检查主要是检查应变计的外部是否有损坏或污染；静态特性检定包括零点漂移、灵敏度、线性度等参数的检定；动态特性检定则是测试应变计在振动或冲击等动态载荷下的响应特性。
4. 检定方法，检定方法需要详细描述检定过程中所需的设备、仪器以及具体的操作步骤，确保检定的可追溯性和准确性。
5. 检定结果评定，根据检定结果对应变计进行合格或不合格的评定，并记录检定数据和结论。
6. 检定周期，根据使用环境和要求，制定应变计的检定周期，以确保其长期稳定可靠地工作。
综上所述，振弦式弧焊型应变计的检定规程涉及到检定目的、依据、内容、方法、结果评定和周期等多个方面，通过严格执行检定规程，可以保证应变计的测量准确性和可靠性，从而提高焊接质量和安全性。
WYL-2应力仪操作规程
WYL-2应力仪操作规程WYL-2应力仪操作规程一、前言WYL-2应力仪是一种专业的测量仪器，在使用前需了解其特点和使用方法。
为确保试验结果的精准性和牢靠性，以下为WYL-2应力仪的操作规程。
二、设备和器材的检查与准备1.检查设备的运行状态，设备的电源是否通电，设备内零件是否完好。
2.查验所用拉力计、压力表、传感器等辅佑襄助器材是否能够搭配完成试验。
3.检查试件是否符合试验标准要求，试件否有裂纹、划痕等缺陷。
准备检验表。
三、操作步骤1.开机准备：确保电源插头已经插入电源插座，并确认电源开关在 OFF 位置。
将电源插头插入电源插座，并按下电源开关，将开关拉至 ON 位置。
2.灵敏度操作：在灵敏度调试板上选择适合的灵敏度级别，将放大倍数调整至适当位置。
3.试件张紧：将试件放置于范围内，并紧固压板。
注意式样要符合试验标准的要求。
4.设备调试：4.1可以依据所进行的试验项目决议使用哪种传感器的选择。
采纳相应的传感器。
将传感器的电缆接入 WYL 应力计。
记录正确的转换系数。
4.2依据所进行的试验项目需求，设定力值大小。
4.3进行预加载操作，使试件完全附着于试件夹具上。
5.试验操作：5.1开始试验，启动试验。
依照标准要求设定所需预先规定的载荷。
在加力过程中，注意监测设备；在采集数据时，仪器的灵敏度要保持肯定的范围，尽可能保证数据的精准性。
5.2记录数据，并截取所需数据并保存。
四、仪器的归还与维护1.将设备的电源关闭，并拔掉电源插头，将全部的连接线拔掉并清洁仪表外壳。
2.清洁设备部件，皮带、轮子等组件要保持干净、润滑适当。
3.定期进行维护保养，如标志校准，数据还原，灵敏度检测，检查传感器情形，等常规维护及保养。
五、安全注意事项1.在操作设备时，务必使用标准防护器具以避开身体受伤。
2.填写试验单的时候，写明完整的试验流程和试验结果，并指出设备的实在特点。
3.认真阅读仪器的使用说明和操作手册，了解上述操作手册中所述的任何风险和防备措施。
振弦式渗压计作业指导书
word文档整理分享1、适用范围及依据 (1)1.1适用范围 (1)1.2标准及依据 (1)2、测量原理及仪器结构 (1)2.1测量原理： (1)2.2仪器结构： (1)2.3型号、规格及技术指标 (1)3、安装埋设 (2)3.1验收与保管 (2)3.2仪器安装 (2)3.2.1 渗压计的安装埋设 (3)3.3 电缆安装 (9)3.3.1 仪器电缆接长 (9)3.3.2 电缆的接长 (9)4、数据读取与计算 (10)4.1 人工测量与计算 (10)4.1.1 仪器与振弦式仪器检测仪的连接 (10)4.1.2 数据读取与记录 (10)4.2 自动测量 (12)4.2.1 自动测量的计算 (12)5、注意事项 (12)6、安全与环保 (12)6.1安全施工 (12)6.2环境保护 (12)7、附件 (13)振弦式渗压计作业指导书1、适用范围及依据1.1适用范围振弦式渗压计适用于长期埋设在水工建筑物(地基或基岩)内部和其它混凝土建筑物及土体内部，长期观测建筑物或土体内部的渗透(孔隙)水压力，亦可用于观测水库水位的变化，并可同时测量埋设点的温度。
渗压计加安装配套附件可在测压管、管道、地基钻孔中使用。
1.2标准及依据DL/T 5178-2003 《混凝土大坝安全监测技术规范》SL 60-1994 《土石坝安全监测技术规范》GB/T13606-92 《岩土工程用钢弦式压力传感器国家标准》2、测量原理及仪器结构2.1测量原理：当被测水压荷载作用在渗压计上，将引起弹性膜片的变形，其变形带动振弦转变成振弦应力的变化，从而改变振弦的振动频率。
电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出水荷载的压力值，同时可同步测出埋设点的温度值。
2.2仪器结构：振弦式渗压计由透水石、不锈钢感应膜片、密封壳体，信号传输电缆、振弦及激振电磁圈等组成。
2.3型号、规格及技术指标规格型号SXX-2 SXX-3.5 SXX-4 SXX-6 SXX-10 SXX-16 SXX-25尺寸最大外径D mm 30 30 30 30 30 30 30 参数长度Lmm 140 140 140 140 140 140 140 测量范围 KPa 0～200 0～350 0～400 0～600 0～1000 0～1600 0～2500最小读数 kKPa/F ≤0.11 ≤0.15 ≤0.20 ≤0.27 ≤0.45 ≤0.72 ≤1.13 性能参数温度测量范围℃0～+40 0～+40 0～+40 0～+40 0～+40 0～+40 0～+40 温度测量精度℃±0.5 ±0.5 ±0.5 ±0.5 ±0.5 ±0.5 ±0.5温度修正系数b KPa/℃≈0.8 ≈0.8 ≈0.6 ≈0.6 ≈0.6 ≈0.6 ≈0.6 绝缘电阻 MΩ≥50 ≥50 ≥50 ≥50 ≥50 ≥50 ≥50 3、安装埋设3.1验收与保管1.用户开箱验收仪器，应先检查仪器的数量(包括附件)及出厂检验合格证是否与装箱清单相符。
振弦式渗压计作业指导书
word文档整理分享1、适用范围及依据 (1)1.1适用范围 (1)1.2标准及依据 (1)2、测量原理及仪器结构 (1)2.1测量原理： (1)2.2仪器结构： (1)2.3型号、规格及技术指标 (1)3、安装埋设 (2)3.1验收与保管 (2)3.2仪器安装 (2)3.2.1 渗压计的安装埋设 (3)3.3 电缆安装 (9)3.3.1 仪器电缆接长 (9)3.3.2 电缆的接长 (9)4、数据读取与计算 (10)4.1 人工测量与计算 (10)4.1.1 仪器与振弦式仪器检测仪的连接 (10)4.1.2 数据读取与记录 (10)4.2 自动测量 (12)4.2.1 自动测量的计算 (12)5、注意事项 (12)6、安全与环保 (12)6.1安全施工 (12)6.2环境保护 (12)7、附件 (13)振弦式渗压计作业指导书1、适用范围及依据1.1适用范围振弦式渗压计适用于长期埋设在水工建筑物(地基或基岩)内部和其它混凝土建筑物及土体内部，长期观测建筑物或土体内部的渗透(孔隙)水压力，亦可用于观测水库水位的变化，并可同时测量埋设点的温度。
渗压计加安装配套附件可在测压管、管道、地基钻孔中使用。
1.2标准及依据DL/T 5178-2003 《混凝土大坝安全监测技术规范》SL 60-1994 《土石坝安全监测技术规范》GB/T13606-92 《岩土工程用钢弦式压力传感器国家标准》2、测量原理及仪器结构2.1测量原理：当被测水压荷载作用在渗压计上，将引起弹性膜片的变形，其变形带动振弦转变成振弦应力的变化，从而改变振弦的振动频率。
电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出水荷载的压力值，同时可同步测出埋设点的温度值。
2.2仪器结构：振弦式渗压计由透水石、不锈钢感应膜片、密封壳体，信号传输电缆、振弦及激振电磁圈等组成。
2.3型号、规格及技术指标规格型号SXX-2 SXX-3.5 SXX-4 SXX-6 SXX-10 SXX-16 SXX-25尺寸最大外径D mm 30 30 30 30 30 30 30 参数长度Lmm 140 140 140 140 140 140 140 测量范围 KPa 0～200 0～350 0～400 0～600 0～1000 0～1600 0～2500最小读数 kKPa/F ≤0.11 ≤0.15 ≤0.20 ≤0.27 ≤0.45 ≤0.72 ≤1.13 性能参数温度测量范围℃0～+40 0～+40 0～+40 0～+40 0～+40 0～+40 0～+40 温度测量精度℃±0.5 ±0.5 ±0.5 ±0.5 ±0.5 ±0.5 ±0.5温度修正系数b KPa/℃≈0.8 ≈0.8 ≈0.6 ≈0.6 ≈0.6 ≈0.6 ≈0.6 绝缘电阻 MΩ≥50 ≥50 ≥50 ≥50 ≥50 ≥50 ≥50 3、安装埋设3.1验收与保管1.用户开箱验收仪器，应先检查仪器的数量(包括附件)及出厂检验合格证是否与装箱清单相符。
振弦式渗压计使用说明书
XY-SYJ01系列振弦式渗压计（孔隙水压力计）振弦式渗压计产品图1 概述XY-SYJ01系列振弦式渗压计用于监测岩土工程和其它混凝土建筑物的渗透水压力，适用于长期埋设在水工建筑物或其它建筑物内部及其基础，或安装在测压管内，测量结构物内部及基础的渗透水压力，并同时测量埋设点的温度。
也可用于水库水位或边坡地下水位的测量。
该仪器已取得国家质量技术监督局颁发的生产产品许可证，生产许可证号为：XK07-003-00005。
1.1 测量原理XY-SYJ01系列振弦式渗压计埋设于坝体或基岩内，渗透水压力自进水口经透水石作用在渗压计的弹性膜片上，将引起弹性膜片的变形，并引起振弦应力的变化，从而改变振弦的振动频率。
电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出水荷载的压力值，同时由仪器中的热敏电阻可同步测出埋设点的温度值。
振弦式仪器的量测量采用频率模数F 来度量，其定义为：10002f F = 式中f 为振弦式仪器中钢丝的自振频率。
（1）当外界温度恒定，渗压计仅受到渗透（孔隙）水压力时，其压力值P 与输出的频率模数变化量ΔF 具有如下线性关系：F k P ∆⨯=0F F F -=∆式中：ｋ— 渗压计的最小读数 ，单位为kPa/kHz 2；由厂家所附卡片给出。
ΔF — 实时测量的渗压计输出值相对于基准值的变化量，单位为kHz 2； F — 实时测量的渗压计输出值，单位为kHz 2；F0 — 渗压计的基准值，单位为kHz 2。
（2）当渗压计的渗透（孔隙）水压力恒定时，若温度增加ΔT 时，渗压计有一个输出量ΔF ′，这个输出量仅仅是由温度变化而造成的，因此在计算时应给以扣除。
通过实验可知，ΔF ′与ΔT 具有下列线性关系：T b F k ∆⨯-='∆⨯0T T T -=∆式中：ｂ— 渗压计的温度修正系数，单位为kPa/℃；由厂家所附卡片给出； ΔT — 温度实时测量值相对于基准值的变化量，单位为℃；T — 温度的实时测量值，单位为℃；T 0 — 温度的基准值，单位为℃。
应力试验作业指导书
1塔式起重机1.1规格型号轨道式、自升式和固定式建筑用塔式起重机。
1.2执行标准a）GB10057-88 《塔式起重机检验规则》b) GB5144-94 《塔式起重机安全规程》c)GB/T9462-1999 《塔式起重机技术条件》d)GB/T5031-94 《塔式起重机性能试验》e)GB/T17807-1999 《塔式起重机结构试验方法》f)GB/T17806-1999 《塔式起重机可靠性试验方法》g)GB3811-83 《起重机设计规范》1.3测试内容、方法及判定1.3.1塔式起重机性能试验1.3.1.1外观质量检查（1）试验条件应符合GB/T9462-1999《塔式起重机技术条件》中4.1条以及产品说明书中的有关规定。
（2）试验方法及判定a）焊缝b) 紧固件表明处理c)漆膜表面质量d)铸锻件表明质量以上项目目测检验。
c)GB/T9462-1999 《塔式起重机技术条件》中4.1条以及产品说明书中的有关规定。
（2）试验仪器量程精度钢直尺30cm 1mm 钢卷尺3m、50m 1mm 移动式杠杆称100KG 100g 经纬仪垂直90°±9″（3）试验方法及判定a）最大工作幅度b) 最小工作幅度c)最大幅度时起升高度d) 最小幅度时起升高度（动臂式塔式起重机）e）司机室的内部尺寸f) 起重机质量g)规矩ｈ）轴距ｉ）尾部回转半径ｊ）塔身轴线对支撑面得侧向垂直度ｋ）顶升套架导轮与导轨的径向间隙ｌ）整体托运最小转弯半径ｍ）整体托运离地间隙ｎ）整体托运外形尺寸以上项目按GB/T5031-94《塔式起重机性能试验》中第4.4.1.2条执行。
按GB/T9462-1999 《塔式起重机技术条件》中4.2.1.1、4.2.1.8、4.2.1.9判定。
1.3.1.3结构检测（1）试验条件应符合GB/T9462-1999《塔式起重机技术条件》中4.1条以及产品说明书中的有关规定。
（2）试验仪器量程精度钢直尺30cm 1mm钢卷尺3m、50m 1mm （3）试验方法及判定a）连接b) 梯子和护圈c)平台、走台、挡板和栏杆；d) 臂架走台；e）司机室；以上项目按GB5144-94《塔式起重机安全规程》中第4条检测并判定。
应力仪使用说明
1目的为了更好地让员工使用应力仪。
2 适用范围本说明适用于WYL-2应力仪的使用。
3 应力仪的用途应力仪式用来测定透明物体由于内应力而产生的双折射现象，这种内应力式由于物体的不均匀冷却或其他原因（如机械作用）而引起的，透过对透明物体（被测件）双折射现象的观察，可以快速地，连续地鉴定光学玻璃、玻璃制品或其他透明材料制品的质量，从而解决了实际上难以通过数学运算的复杂问题4工作原理本仪器工作原理是采用偏振光干涉法。
光学系统如图一所示：图一由光源（1）发出的光速、通过隔热片（2）、聚光镜（3）、反射镜（4）和起偏镜（5）变为平面偏振光，再通过发散镜（7）、台面玻璃（8）、投射到被测试样上。
如果这个试样是具有双折射性质的，平面偏振光九分解为振动方向互相垂直的寻常光和非常光（这里暂不考虑全玻片的作用）。
因两者传播速度不同，一个快，一个慢，透出试样后，就产生了一个光程差，最后通过检偏（10）将看到寻常光和非常光在同一个平面内产生的具有应力特征的干涉色图画。
干涉色决定于光程差的大小，光程差可由以下公式表示：R=(n1-n2)d，即R/d=（n1-n2)，式中 R--光程差单位：豪微米（mu）d——被测试样的厚度单位：厘米（cm）（n1-n2)——寻常光与非常光的折射率差以上讲的系统（没有全玻片）有一个主要的缺点——仪器不灵敏。
就是当光程差在200-300mu以下时，干涉色只程现或明或暗的灰白色，光程差越小，灰白色越不易显示出来。
同时光程差有微小改变时，干涉色辨别不出变化，所以不能满足较小光程差的精确测量。
为此，在系统中放入一块附加光程差为560mu的全玻片（7），它起到灵敏片的作用，在视场中呈现一级紫红色。
在放入全拨片的一级紫红视场中引进被测试样，转动被测试样至最大亮度的位置，呈现一种干涩色。
再把被测试样转动90度，又呈现另一种颜色。
这是由于被测试样的光程差与全拨片的光程差相互迭加或相互减少的缘故。
被测试样的干涉色与光程差的关系如下表：根据上表，可由干涩色对紫红的偏离程度来决定被测试样光程差R的大小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一版第0次修改颁布日期:2010-1-1目录1、适用范围及依据 (2)1.1适用范围 (2)1.2标准及依据 (2)2、测量原理及仪器结构 (2)2.1测量原理： (2)2.2仪器结构 (3)2.3型号、规格及技术指标 (4)3、安装与埋设 (4)3.1验收与保管 (4)3.2应力计的安装 (4)3.2.1 NVYL－T型应力计的安装 (5)3.2.2 NVYL－R 型应力计的安装 (6)3.3仪器的初始读数 (7)3.4.对应力计的再加压 (7)3.5电缆安装 (9)4、数据读取 (10)4.1人工测量 (10)4.1.1仪器与测读仪的连接 (10)4.1.2操作 (11)4.2自动测量 (13)4.3数据处理 (13)5、注意事项 (14)6、安全与环保 (14)6.1安全施工 (14)6.2环境保护 (14)7、附件 (15)第一版第0次修改颁布日期:2010-1-1NVYL型振弦式应力计作业指导书1、适用范围及依据1.1适用范围在新奥法施工中，一般采用喷射混凝土对开挖出的土洞或岩洞进行支护。
而NVYL型振弦式应力计可用于监测喷射混凝土衬砌层的压力，以便得到绩效比最好的喷射混凝土的支护厚度。
1.2标准及依据2、测量原理及仪器结构2.1测量原理：当被测混凝土压荷载作用在应力计上，将引起NVP系列振弦式压力传感器的弹性膜片产生变形，并振弦应力的变化，从而改变振弦的振动频率。
电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出应力计的压力值，同时可同步测出埋设点的温度值。
振弦式仪器的量测量采用频率模数F来度量，其定义为：F=f2/1000式中f为振弦式仪器中钢丝的自振频率。
振弦式应力计压力计算公式为：P M=k×(F-F0)+b×(T-T0)式中：Pm—应力计压力，单位为kPa；ｋ—应力计的最小读数，单位为kPa/kHz2；由厂家所附卡片给出。
F—实时测量的应力计输出值，单位为kHz2；F0—应力计的基准值，单位为kHz2。
第一版第0次修改颁布日期:2010-1-1 ｂ—应力计的温度修正系数，单位为kPa/℃；由厂家所附卡片给出；T—温度的实时测量值，单位为℃；T0—温度的基准值，单位为℃。
注：若大气压力有较大变化时，应予以修正。
2.2仪器结构NVYL型振弦式应力计是由两块矩形不锈钢板沿其周边焊接在一起，在两板之间留有一个很窄的缝，缝隙里用高真空技术使其充满S-G 传压溶液。
这个充满液体的空间通过压力管与振弦式压力传感器相连。
板上所受的压力可通过压力传感器来监测。
结构见图1。
在矩形板四角上的挂耳是用来在喷射混凝土安装时帮助应力计安装就位。
收缩管也称为加压管，管内也充满了液体，它的一端与板间充满液体的空隙相连，另一端装有密封螺丝。
它的作用是在NVYL型振弦式应力计周围的混凝土完全热化后并冷却到环境温度时向应力计充压。
由于受混凝土水化热的影响，温度上升会导致应力计在尚未固化的混凝土中膨胀。
冷却时，应力计收缩，在它与混凝土之间会留下空隙。
此空隙会影响压力从混凝土传到应力计上。
第一版第0次修改颁布日期:2010-1-1 振弦传感器是标准的NVP系列压力传感器，由透水石、不锈钢感应膜片、信号传输电缆、振弦及激振电磁圈等组成。
该传感器置于一个焊接的壳体内，并通过电缆连接到读数仪进行测读。
壳体内置了一个热敏电阻以监测应力计位置处的温度。
2.3型号、规格及技术指标3、安装与埋设3.1验收与保管（1）仪器到达现场后，用户开箱验收仪器时，应先检查仪器数量（包括仪器附件）及检验合格证与装箱清单是否相符，如有不符请与生产公司联系。
（2）开箱后每支仪器应先用100V 兆欧表分别检查应力计常温绝缘电阻及线圈电阻值，绝缘电阻应不低于50MΩ。
验收时每支仪器应用NDA1411 型振弦式指示仪测量，检查仪器是否正常。
（3）仪器应存放在干燥通风的房间内，套好电缆套。
搬运时小心轻放，切忌剧烈震动。
（4）如检测发现不正常读数的仪器，请返回厂家，不可在现场打开仪器检修。
3.2应力计的安装应力计在隧洞壁上的定位有两种方式，一种方式是监测切向应力的，另一种是监测径向第一版第0次修改颁布日期:2010-1-1应力的。
3.2.1 NVYL－T型应力计的安装NVYL－T型振弦式应力计设计用于监测衬砌层中的切向应力。
图2说明采用一段较短的钢筋安装到钻孔里面的方法，并使此短钢筋伸进衬砌层中。
应力计用细铁丝帮扎到应力计四角处预埋的钢筋上。
将电缆固定在其它钢筋段上或专用的槽孔上，牵引到集线箱处，并可以拉出来以便接到读数仪上。
注：重要的是混凝土与应力计能紧密地接触。
因此应该先从底部喷射混凝土，然后再从上部喷射。
喷射混凝土的施工人员应得到专门的说明，以使在应力计附近不至于形成暴露的盲区。
第一版第0次修改颁布日期:2010-1-13.2.2 NVYL－R 型应力计的安装NVYL－R 型振弦式应力计设计用于监测衬砌层的径向压力。
为适应不规则的岩石表面，须用速凝砂浆填充岩石表面与应力计之间的间隙。
岩石表面用修整的方式做好安装前的准备，并尽可能用手动工具将其进行平整处理。
用射钉、销子或者一段钢筋预埋到毗邻应力计的钻孔中定位。
速凝砂浆填料用于表面整平勾缝，应力计压入填料上使砂浆向侧面挤压，这样便可排除应力计与土体间的空间的空气。
就位时，应力计被用先安装的预埋件绑扎固定，参见图4。
电缆牵引至读数仪处，将其拴到其它射钉、钢筋等上或者固定到电缆槽中。
在读数仪处，电缆可被盘绕在盒内，并被安装在喷浆混凝土中。
加压管被弯曲后从混凝土层里伸出或包裹在泡沫中，这样在喷射混凝土后，能使它很容易被拉出加压。
第一版第0次修改颁布日期:2010-1-13.3仪器的初始读数在喷射混凝土之前，应先从所有的应力计上采集初始读数并记录到现场观测记录本上。
采用NDA1411读数仪来读取频率读数或初始温度。
3.4.对应力计的再加压喷射混凝土之后，应力计的温度和初始读数可再读取一遍。
一旦环境温度保持稳定后，即可采用加压管和加压钳等专用设备使应力计膨胀。
应力计应先与读数仪相连，然后用加压钳在加压管有盖子的一端作为起点进行挤压。
注意：请勿从靠近加压管末端25mm 的地方挤压加压管，否则会将加压管端部的密封螺钉损坏而产生渗漏导致仪器失效。
第一版第0次修改颁布日期:2010-1-1 在加压过程中，随着管子被压的越来越平，液体被加压管挤压到压力盒中，而且压力升高。
有必要做一张图表以表示加压管被挤压扁平的长度和读数仪上相应的读数的关系由于应力计可在任何存在的空间中膨胀，在每次加压的同时发生的压力变化会很小(只是1～2个数字)。
一旦应力计开始填充空间，则随着每次加压，压力的上升量将会变得更大。
参见图5，图示中的“拐点”读数处，应力计开始与混凝土进行接触。
一旦通过拐点，加压就需要中断，此时将压力管平放在隧洞衬层表面。
然而也可能应力计本身已经与混凝土结合的很好，加压后就很快导致应力计中的压力升高。
如果是这样，则加压应立即中断。
继续加压后，应力计达到了很好的接触，但有可能导致应力计周围的混凝土出现破裂，这样会引起错误的读数。
当应力计稳定之后，重新记录这个新的初始压力读数。
第一版第0次修改颁布日期:2010-1-13.5电缆安装仪器电缆布置时不得与交流电缆一同敷设，电缆走线应尽量避免受到移动设备、尖锐材料等的伤害。
埋入坝体混凝土中的仪器电缆应详细记录埋设部位，使灌浆钻孔时避开缆线。
NVYL型振弦式应力计可采用专用四芯电缆按照相同颜色芯线将仪器电缆接长，电缆接头可采用热缩管密封电缆接头技术，其步骤如下：先将仪器电缆头每根芯线套上Ø3.0mm（长度3～4cm 可自定）细热缩管，然后与电缆每根芯线一一进行对联接。
各联接芯线再用电烙铁焊锡焊牢，焊锡后将细热缩管复盖住焊锡头，由中间向两边反复转动，用酒精灯或加热器对热缩管进行加热（见下图）。
各芯线联接热缩好后，用J-20 电工自粘绝缘胶带分别缠紧，长度要求复盖住每根芯线。
然后用J-20电工自粘绝缘胶带总扎紧，要求缠均匀，长度以复盖住所有芯线为宜。
先在焊锡前套上Ø10.0mm二层大热缩管，长度分别为14～16cm、16～18cm。
然后将电缆①，及电缆②再用锉刀锉一下，在电缆锉的位置处缠上1cm宽的红色密封胶一圈多，操作时先将密封胶一头稍加热一下，立即卷粘在锉好的电缆①及电缆②上一圈多，再将热缩管内层管套上进行反复转动加热，由中间向两边将气泡赶出，在密封胶位置处多多转动加热，然后再进行第二次上密封胶，操作方法同上，将热缩管外层管套上进行反复转动加热。
注意∶所有细、中、粗热缩套管都要事先在焊锡前套好。
第一版第0次修改颁布日期:2010-1-14、数据读取NVYL系列振弦式无应力计可以人工测读和自动化采集两种方式进行量测。
4.1人工测量人工方式量测时，可采用NDA1411型便携式钢弦频率指示仪进行测量。
4.1.1仪器与测读仪的连接NVYL系列振弦式无应力计仪器电缆为4芯屏蔽电缆，其中红、黑色芯线接振弦式传感器线圈芯线，分别接入指示仪的（C+）和（C-）接线柱；仪器电缆的白、绿芯线接温度传感器芯线，分别接入指示仪的（R+）和（R-）接线柱；电缆的屏蔽层可接指示仪的（S）接线柱或可不接（如图所示）第一版第0次修改颁布日期:2010-1-14.1.2操作NDA1411 型便携式钢弦频率指示仪采用点阵式液晶屏，可显示多行汉字、字母及数字。
共有10个按键，操作时采用菜单式提示。
因此尽管功能很多，但操作十分简便。
通过“▲”、“▼”及“◢”、“◣”键来选择各项，需要置入数字时，通过“▲”、“▼”键对所选数据进行加减操作。
通过“确认”键对前面的操作确认有效，通过“取消”键取消前面的操作并回到上一级菜单。
1.开关按动“开关”键，可打开或关闭指示仪的电源，打开电源后，显示“南瑞大坝及工程监测公司”等字样，若干秒后，指示仪进入上一次关机时的状态，此时，可进行有关操作。
在指示仪工作过程中，如果连续一段时间未进行按键操作，指示仪自动关机以节省电池。
自动关机的时间可在1～99分钟时间范围内设定。
指示仪在工作过程中，如电池电压不足，则显示“电池电压过低，请充电”。
此时，应该关机充电14小时以上。
电池不足时或指示仪长期不用（一般为3个月）请充电维护，否则影响电池使用寿命。
2.时钟按“菜单”键，指示仪进入主菜单状态。
选择“时钟”项，确认后显示时钟项的下一级菜单，包括以下二项内容：（1）查询显示包括“年、月、日、星期、时、分、秒”的日历时钟。
（2）设置可对“年、月、日、星期、时、分、秒”进行设置。
3.指示仪设置按“菜单”键，指示仪进入主菜单状态。
选择“指示仪设置”项，确定后显示下一级菜单，包括以下三项内容：（1）背光设置可选择“点亮背光”、“关闭背光”。
