目录第一章基础工程 (4)1-1静压桩基础工程施工质量技术交底卡 (4)1-2钻（冲）孔桩基础工程施工质量技术交底卡 (6)1-3人工成孔灌注桩基础工程施工质量技术交底卡 (10)1-4土方开挖工程施工质量技术交底卡 (11)1-5天然独立基础工程施工质量技术交底卡 (14)1-6承台基础工程施工质量技术交底卡 (18)1-7条形基础及地梁工程施工技术交底卡 (19)1-8设备基础工程施工质量技术交底卡 (23)1-9土方回填工程施工质量技术交底 (33)第二章主体工程 (36)2-1基础短柱工程施工质量技术交底卡 (36)2-2框架柱工程施工质量技术交底卡 (39)2-3框架梁、板工程施工质量技术交底卡 (42)2-4构造柱、圈过梁工程施工质量技术交底卡 (47)2-5一般砖砌体工程施工质量技术交底卡 (50)2-6钢筋焊接工程施工质量技术交底卡 (54)2-7脚手架工程施工质量技术交底卡 (59)第三章楼、地、屋面及防止工程 (70)3-1地面混凝土浇筑工程施工质量技术交底卡 (70)3-2卷材防水工程施工质量技术交底卡 (75)3-3涂膜防水工程施工质量技术交底 (77)3-4大理石（花岗岩）块料铺贴工程施工质量技术交底卡 (79)3-5地砖工程施工质量技术交底卡 (82)第四章门窗工程 (87)4-1木门窗工程施工质量技术交底卡 (87)4-2铝合金门窗工程施工质量技术交底卡 (90)4-3钢质门窗、防火门、实腹钢门工程施工质量技术交底卡 (94)4-4卷帘门工程施工质量技术交底卡 (96)4-5全玻门（地弹门、感应门）工程施工质量技术交底卡 (97)第五章装饰装修工程 (100)第一节墙面装饰装修工程 (100)5-1墙面抹灰工程施工质量技术交底卡 (100)5-2内墙面涂料工程施工质量技术交底卡 (101)5-3外墙喷涂工程施工质量技术交底卡 (103)5-4墙面贴砖工程施工质量技术交底卡 (104)5-5墙面裱糊与软包工程施工质量技术交底卡 (107)5-6轻质内隔墙工程施工质量技术交底卡 (109)第二节地面装饰装修工程 (113)5-2-1方块地毯地面工程施工质量技术交底卡 (113)5-2-2架空地板工程施工质量技术交底卡 (115)5-2-3PVC地板工程施工质量技术交底卡 (117)5-2-4化学剂（硬化剂、环氧）地面装饰工程施工质量技术交底卡 (118)第三节吊顶装饰装修工程 (124)5-3石膏板、铝扣板、矿棉板、PVC板、人造吊顶工程施工质量技术交底卡 (124)第四节细部装饰装修工程 (131)5-4柜台、窗帘盒、窗台板、大理石（花岗岩）洗脸台、镜片、卫生间、淋浴室轻质隔断工程施工质量技术交底卡 (131)第六章其它 (138)6-1防雷与接地工程施工质量技术交底卡 (138)第一章基础工程静压桩基础工程施工质量技术交底卡一、施工准备1、桩机进场应具有桩机年审资料、资格证及技术参数、人员特种行业操作证。
单位工程施工质量技术交底卡(对项目部)
交底单位或部门：
广东省一建技术一分
交底人：
年 月日
单位工程施工质量技术交底卡
施工单位：广东省第一建筑工程有限公司
工程名称
八一实验学校教学楼
施工项目
基础工程
承接施工单位 或班组
八一实验学校
项目部
技术交底内容：
(1)应用于施工的图纸确保有三章：设计出图章、注册师盖章、 建设单位盖章，有施工图收发记录，并落实是否通过施工图审杳。
（3）按规定要求进行材料的见证取样和检测。
（4）施工进度、施工机械、人员安排和要求。
（5）新技术、新工乙、新材料、新设备的有关操作规程、技术规
^定O
（6）按规定做好各阶段的安全评价申报工作。
（7）按有关要求，按规定及时对已完成主体结构进行验收，并申 报结构优良样板工程“结构评优”。
承接人（签名）：
年 月日
(1)现场施工技术员负责施工抄平、放样、测量工作，对建筑物的标 咼位置、水准点、轴线以及垂直度，技术负责人要亲自复杳，并做好详 细记录，以便整理归档。模板安装前，必须正确放样，安装后要检查轴 线位置、标高、几何尺寸、形状、垂直度是否符合设计要求。梁板模板 按规范要求起拱。
(2)钢筋绑扎、焊接严格按照施工规范执行，钢筋保护层达到设计要 求，钢筋上下网用支撑钢筋架空固定，以保证钢筋位置准确，钢筋成型 后经现场施工员、质安员、监理、设计验收合格后才能进行下一道工序， 并办好隐蔽验收手续。
(2)质安员整理质量安全资料，资料员、室内技术人员整理工程 资料，及时签名盖章，资料必须严格按照备案制度要求分阶段整理。
(3)及时进行各分项工程的验收。
(4)桩基础施工前必须编制专项施工方案，并由编制单位审核盖 章，严格按照施工方案进行施工。
混凝土工程交底(质量技术交底卡)
单位工程施工质量技术交底卡一、施工前准备工作(1)、检查砂、石、水泥。
有无合格证。
试验单。
(2)、验算配合比是否正确。
合理。
磅称是否准确。
(3)、检查钢筋有无合格证。
试验单。
钢筋罢放位置(聆)；数量是否正确。
模板是否牢固。
(4)机具是否齐全。
运输道。
下料处是否合理。
二、一般规定1、结构构件的混凝土强度应按现行国家标准《混凝土强度检验评定标准》GBJ107的规定批批检验评定。
对采用蒸汽法养护的混凝土结构构件。
其混凝土试件应先随同结构构件同条件蒸汽养护。
再转入标准条件养护共28d。
当混凝土中掺用矿物掺合料时。
确定混凝土强度时的龄期可按现行国家标准《粉煤灰混凝土应用技术规范》GBJI46等的规定取值。
2、检验评定混凝土强度用的混凝土试件的尺寸及强度的尺寸换算系数应按表“混凝土试件尺寸及强度的尺寸换算系数”取用(硅)；其标准成型方法、标准养护条件及强度试验方法应符合普通混凝土力学性能试验方法标准的规定。
3、结构构件拆模、出池、出厂、吊装、张拉、放张及施工期间临时负荷时的混凝土强度。
应根据同条件养护的标准尺寸试件的混凝土强度确定。
4、当混凝土试件强度评定不合格时。
可采用非破损或局部破损的检测方法。
按国家现行有关标准的规定对结构构件中的混凝土强度进行推定。
并作为处理的依据。
5、混凝土的冬期施工应符合国家现行标准《建筑工程冬期施工规程》JGJl(M和施工技术方案的规定。
三、原材料主控项目1、水泥进场时应对其品种、级别、包装或散装仓号、出厂日期等进行检查。
并应对其强度、安定性及其他必要的性能指标进行复验。
其质量必须符合现行国家标准《硅酸盐水泥、普通硅酸盐水泥》GB175等的规定。
当在使用中对水泥质量有怀疑或水泥出厂超过三个月(快硬硅酸盐水泥超过一个月)时。
应进行复验。
并按复验结果使用。
钢筋混凝土结构、预应力混凝土结构中。
严禁使用含氯化物的水泥。
检查数量：按同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥、袋装不超过200t 为一批。
(新)分项工程质量技术交底卡
锤击沉管灌注桩分项工程质量技术交底卡
预制管桩桩基分项工程质量技术交底卡
基础砌体分项工程质量技术交底卡
基础地梁与承台模板安装分项工程质量技术交底卡
基础砼分项工程质量技术交底卡
基础钢筋绑扎分项工程质量技术交底卡
主体模板分项工程质量交底卡
主体砌体分项工程质量技术交底卡
铝合金门窗安装分项工程质量技术交底卡
主体混凝土分项工程质量技术交底卡
主体钢筋绑扎与安装分项工程质量技术交底卡
门窗的制作与安装分项工程质量技术交底卡
玻璃安装分项工程质量技术交底卡
整体楼地面分项工程质量技术交底卡
饰面砖铺贴分项工程质量技术交底卡
板块楼地面分项工程质量技术交底卡
抹灰分项工程质量技术交底卡
屋面分项工程质量技术交底卡
刷浆分项工程质量技术交底卡
油漆分项工程质量技术交底卡
钢筋焊接分项工程质量技术交底卡
钢屋架的制作与安装分项工程质量技术交底卡
隔热层分项工程质量技术交底卡。

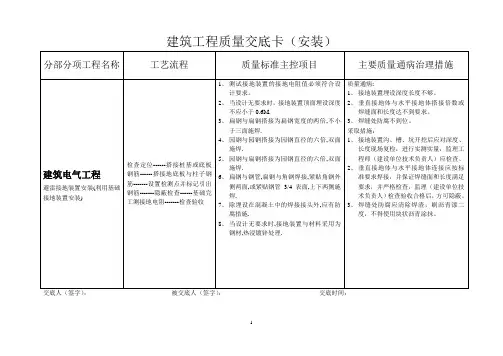

[建筑]建筑安装工程施工质量技术交底卡
![[建筑]建筑安装工程施工质量技术交底卡](https://img.taocdn.com/s3/m/44605943011ca300a6c39078.png)
建筑工程质量交底卡
分部分项工程名称
工艺流程
质量标准主控项目
主要质量通病治理措施
建筑电气工程
电线、电缆穿管和线槽敷设
穿管敷设：
选择电线电缆------穿带线扫管-------管内穿线-------带护口--------电线------电缆与带线的绑扎--------放线--------穿线-----断线
5、排水立管必须按设计要求及位置装设伸缩节，如设计无要求时伸缩节间距不大于4M。
6、生活污水铸铁管道的坡度必须符合设计要求。
7、生活污水塑料管道的坡度必须符合设计要求。
8、悬吊式雨水管道的敷设坡度不小于5‰；埋地雨水管道的最小坡度，必须符合设计要求。
质量通病；
1、穿楼板处漏水。
2、管道堵塞。
3、管道甩口不准。
7、除埋设在混凝土中的焊接接头外,应有防腐措施.
8、当设计无要求时,接地装置与材料采用为钢材,热浸镀锌处理.
质量通病:
1、接地装置埋设深度长度不够。
2、垂直接地体与水平接地体搭接倍数或焊缝面和长度达不到要求。
3、焊缝处防腐不到位。
应对深度、长度现场复检，进行实测实量，监理工程师（建设单位技术负责人）应检查。
4、PVC管暗敷设
弹线定位------加工弯管-------稳固盒箱--------暗敷管路-------扫管穿引线
1、金属导管和线槽必须接地（PE）或接零（PEN）可靠。
2、金属导管严禁对口熔焊连接，镀锌和壁厚小于2MM的钢导管不得套管熔焊连接。
3、防爆导管不应采用倒扣连接，当连接有困难时，应采用防爆活接头，其结合面应严密。
8、水表安装在便于检修、不受曝晒、污染和冻结的地方。安装螺翼式水表，表前与阀门应有不小于8倍水表接口直径的直线管段。表面壳距墙面净距为10-30mm，水表进水中心标高按设计要求，允许偏差±10mm。
单位工程施工质量技术交底卡
3、配制砂浆：在砂浆搅拌机前标出配合比，严格按照设计要求进行配制，投料完毕后搅拌时间不小于2min，要求拌合均匀，颜色一致。
（四）安装楼板模板
1、安装顺序：支立杆→安放木方→铺模板→校正标高→加立杆剪力撑→办预检。
2、搭设支架，钢管立杆间距按模板设计的规定，一般情况80—100CM，离地20CM设一道扫地杆，离地180CM设第一道水平拉杆，后每150CM设一道水平杆，最上层水平杆铺50X10木方，间距在30以内。
3、搭设支架时，注意不要挡住轴线和轴线孔。
6、二遍压光：在砂浆初凝后进行第二遍压光，用钢抹子边抹边压，把死坑、砂眼填平压实，使表面平整；要求做到不漏压，表面出光。
三遍压光：在砂浆终凝前进行，即人踩上去稍有脚印，用抹子把前遍的抹纹全部压平，压实，压光，达到交活的程度为止。
承接人：
（签名）年月日
交底单位或部位：工程股份有限公司昆山项目部
交底人：（签名）
36、抹水泥窗台板：抹砂前将窗面清理干净，对松动砖要重新砌筑，砖缝要划深，浇水湿透，施工时要注意窗台板下的平直，不得有毛刺。
37、用与抹灰层相同的砂浆冲筋，冲筋的根数应根据房间墙面的高度而定，操作时在上下砂饼之间做宽度约30~50mm左右的砂浆带，并以上下砂饼为准用压尺杠扒（刮）平；阴阳角的水平标筋应连起来，并相互垂直，冲筋完毕后待稍干才能进行墙面底层抹灰作业。
承接人：
（签名）年月日
交底单位或部位：工程股份有限公司昆山项目部
交底人：（签名）
年月日
分项工程质量技术交底卡(水电)
2.1.3排水栓要低于盆、槽底面2毫米。排水管口连接牢固，严密不漏、排水坡度合乎设计要求或施工规范规定。
2.1.4坐便器安装时，应对正预留排水管口，出水口与排水管衔接部可以抹油膏或桐油灰进行封堵。水箱装于坐便器上时，连接螺栓力度要适当，稍紧即可，如有摇动可在水箱与墙之间垫两处膠皮软塞挤紧。
2.2.2接地体采取搭接时。其搭接长度必须符合以下要求：①扁钢为其宽度的2倍以上；（三个棱边焊接）②圆钢为其直径的6倍以上；（双面焊接）③圆钢和扁钢连接，其长度为圆钢直径的6倍。（三面焊接）
2.2.3人工接地体应采用圆钢、扁钢、角钢、钢管等材料，必须符合以在下要求：①圆钢直径不小于10mm；②扁钢截面不小100平方毫米，厚度不小于4毫米；③角钢厚度不小于4毫米；④钢管壁厚不小于3.5毫米。
专业技术负责人：交底人：接受人：
室内电气分项工程质量技术交底卡
GD2301003
01003
施工单位
工程名称
物流园一期工程（塑胶物流区）
分部工程
建筑电气安装工程
交底部位
时间
2004年7月10日
交
底
内
容
1.施工前准备
1.1熟悉设计图纸和图纸会审的意见，掌握施工要点。
1.2对进场材料进行清理、检验，必须符合设计要求，证件齐全。
2.1.5蹲便器要配合土建施工安装，放正位置，找准标高，用砖块垫平。在胶皮碗及冲洗四周填干砂，胶皮碗大小两头均要有喉箍箍紧，金属喉箍刷防銹漆。存水弯根据设计可用“S”型或“P”型。
2.1.7面盒安装要量好存不弯尺寸，底部离地面距离大于150毫米，下部尾管插入原预留排水管内要有3厘米，丝扣连接用聚四氟乙稀胶带作填充物。尾管与预留管口间隙用麻丝桐油灰填充保证不出现渗漏，然后固定包面罩。装冷热水管进热水管在左、冷水管在右。
全套分项工程质量技术交底卡
土方开挖分项工程质量技术交底卡
专业技术负责人：交底人：接受人：土方回填分项工程质量技术交底卡
专业技术负责人：交底人：接受人：土方回填分项工程质量技术交底卡
专业技术负责人：交底人：接受人：钢筋焊接分项工程质量技术交底卡
专业技术负责人：交底人：接受人：模板分项工程质量技术交底卡
专业技术负责人：交底人：接受人：钢筋分项工程质量技术交底卡
专业技术负责人：交底人：接受人：混凝土分项工程质量技术交底卡
专业技术负责人：交底人：接受人：砖砌体分项工程质量技术交底卡
专业技术负责人：交底人：接受人：抹灰分项工程质量技术交底卡
专业技术负责人：交底人：接受人：外墙饰面分项工程质量技术交底卡
专业技术负责人：交底人：接受人：铝合金门窗安装分项工程质量技术交底卡
专业技术负责人：交底人：接受人：屋面分项工程质量技术交底卡
专业技术负责人：交底人：接受人：电缆敷设分项工程质量技术交底卡
专业技术负责人：
交底人： 接受人：
配电箱安装 分项工程质量技术交底卡
专业技术负责人：交底人：接受人：
插座、开关分项工程质量技术交底卡
专业技术负责人： 交底人： 接受人：
防雷、接地 分项工程质量技术交底卡
专业技术负责人：交底人：接受人：
电线导管敷设分项工程质量技术交底卡
专业技术负责人：交底人：接受人：
金属线槽敷设分项工程质量技术交底卡
专业技术负责人：交底人：接受人：
管内穿线分项工程质量技术交底卡
专业技术负责人：交底人：接受人：高考是我们人生中重要的阶段，我们要学会给高三的自己加油打气。
分项工程质量技术交底卡(内支撑梁)
1.施工准备
中心线和位置线的放线：首先用经纬仪引测构件轴线，并以该轴线为起点，引出其他各条轴线。模板放线时，应先清理好现场，然后根据施工图用墨线弹出模板的内、外边线，以便于模板安装与校正。施工完毕后支撑水平轴线偏差需小于20mm。
标高测量：根据模板实际标高的要求用水准仪把建筑物水平标高直接引测到模板安装位置。水平支撑标高偏差需小于20mm。
第二、三道支撑梁概况：支撑梁采用C40无收缩砼，其截面尺寸有四种：1400×1200mm,1000×1200mm，800×1200mm,800×800mm；腰梁采用C40无收缩砼，其截面尺寸为1400×1200mm；支撑节点处各构件均做400×400mm腋角。
第四道支撑梁概况：支撑梁采用C40无收缩砼，其截面尺寸有四种：1700×1200mm,1200×1200mm，1000×1200mm,600×800mm；腰梁采用C40无收缩砼，其截面尺寸为1700×1200mm；支撑节点处各构件均做400×400mm腋角。
六、质量与安全
（一）质量问题
1、浇注砼前，检查钢筋位置是否正确，振捣砼时，防止碰动钢筋。
2、钢筋搭接、锚固应满足设计和图纸设计要求。
3、混凝土浇筑不允许出现蜂窝、露筋、麻面、孔洞等缺陷。
4、按规定留置试块，按规定的养护条件进行养护。
分项工程质量技术交底卡(建筑物及构筑物基础)
收规范。
（8)位于同一连接区段内的受拉钢筋搭接接头面积百分率:对梁、板类构件应≤25％；对于柱类构件应≤50％；纵向受拉钢筋的搭接长度l=1。
2la（接头面积百分率≤25%）、1。
4la(接头面积百分率≤50％)，且l≥300mm.纵向受压钢筋搭接时,搭接长度可取受拉钢筋搭接长度的70％。
且l≥200mm。
（9)受力钢筋:HPB235级钢筋末端应作180°弯钩，其弯弧内直径不应小于钢筋直径的2。
5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍；当设计要求钢筋末端需作135°弯钩时，HRB335级、HRB400级钢筋的弯弧内直径D不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求;钢筋作不大于90°的弯折时,弯折处的弯弧内直径不应小于钢筋直径的5倍.(10)箍筋：处焊接封闭环式箍筋外，箍筋的末端应作弯钩。
弯钩形式应符合设计要求；当设计无具体要求时，箍筋弯钩的弯弧内直径应不小于受力钢筋的直径。
箍筋弯钩的弯折角度：对一般结构，不应小于90°;对有抗震等要求的结构应为135°箍筋弯后的平直部分长度：对一般结构,不宜小于箍筋直径的5倍;对有抗震等要求的结构，不应小于箍筋直径的10倍。
（11）受力钢筋保层厚度（从外层钢筋外层边缘算起)按《混凝土结构施工图平面整体表示方法制图规则和构造详图（11G101-1）》54页选用。
（12）受拉钢筋的最小锚固长度La纵向受拉钢筋抗震锚固长度LaE见11G101—1页53。
（13）桩顶主筋应伸入承台内，当为HPB300级时，锚固长度为32d,当为HRB400级时，锚固长度为37d.7、钢筋绑扎(1)核对成品钢筋的钢号、直径、形状、尺寸和数量等是否与料单料牌相符。
如有漏洞,应纠正增补。
（2）准备绑扎用的铁丝、绑扎工具(如钢筋钩、带扳口的小撬棍）,绑架等.钢筋绑扎用的铁丝，可采用20—22号铁丝，其中22号铁丝只用于绑扎直径12mm一下的钢筋。
分项工程质量技术交底卡[001]
![分项工程质量技术交底卡[001]](https://img.taocdn.com/s3/m/15957e3af8c75fbfc67db258.png)
桩承台分项工程质量技术交底卡须用同级混凝土接高，在达到桩强度的50%以上，再将埋和承台梁内（续）桩承台分项工程质量技术交底卡GD2301003 □口工程名称 交底部位 3.1.1钢筋绑扎工艺流程：确定组装钢模板方案—组装钢模板—模板预检3.1.2混凝土浇筑工艺流程：搅拌混凝土—浇捣—养护。
3 . 2钢筋绑扎：3.2.1核对钢筋半成品：应先按设计图纸核对加工的半成品钢筋，对其规格、 形状、型号、品种经过检验，然后挂牌堆放好。
3.2.2钢筋绑扎：钢筋应按顺序绑扎，一般情况下，先长轴后短轴，由一端 向另一端依次进行，操作时按图纸要求划线、铺铁、穿箍、绑扎，最 后成型。
3.2.3预埋管线及铁活，预留孔洞位置应正确，桩伸入承台梁的钢筋、承台 梁上的柱状晶子、板墙插铁，均应按图纸绑好，扎结牢固（应采用十 字扣）或焊牢，其标高、位置、搭接锚固长度等尺寸应准确，不得遗 漏或位移。
3.2.4受力钢筋搭接接头位置应正确。
其接头相互错开，上铁在跨中，下铁 应尺量在支座处：每个搭接接头的长度范围内，搭接钢筋面积不应超 过该长度范围内钢筋总面积的1/4。
所有受力钢筋和箍交接处全绑扎， 不得跳扣。
3.2.5绑砂浆垫块：底部钢筋下的砂浆垫块，一般厚度不小于 50伽，间隔施工单位分部工日期（续）桩承台分项工程质量技术交底卡交底部位日期（续）桩承台分项工程质量技术交底卡4.1.1.3 钢筋的规格、形状、尺寸、数量、间距、锚固长度、接头设置，必 须符合设计要求和施工规范的规定。
4.1.1.4 焊接接头、焊接制品的机械工性能，必须符合钢筋焊接及验收的专 门规定。
4.1.2基本项目： 4.121绑扎钢筋的缺扣、松扣数量不超过绑扣总数的10%，且不应集中。
4.122 弯钩的朝向应正确。
绑扎接头应符合施工规范的规定，搭接长度均 不小于规定值。
用I 级钢筋制作的箍筋，其数量符合设计要求，弯钩的角度和平直 长度应符合施工规范的规定。
对焊接头无横向裂纹和烧伤，焊包均匀。
分项工程质量技术交底卡
砌体内管路敷设分项工程质量技术交底卡
GD2301003
管,保证连接可靠到位。
套管连接的管路应保持平直。
（2）管路与灯头盒的连接:使用配套的盒接头和粘合剂。
首先依照灯头盒位置,截取适当长度的管路,长度不够时能够连接使用。
按照上面套管与管路连接的方法,把盒接头的一端与管路连接,把盒接头的另一端插入盒内,井用配套的锁母固定。
（3）管路的切断:关于直径在20mm以下的管路能够使用专用的剪管器(割管器)进行剪切。
注意不能使切断的管日发生变形,关于直径在20mm以上的管路能够使用钢锯锯断,但必须用钢锉把管日内外的毛刺
修整平齐。
不能出现斜口,以幸免接管时出现质量问题。
（4）(4)管路的弯曲:关于直径在25mm以下的管路,使用配套的弯管弹簧,首先将与管规格相配套的弯管弹簧插入需要煨弯的
部位,假如管路长度大于弯管弹簧的长度,可用铁丝拴牢弹簧的一端,拉到合适的位置,两手抓住弯管弹簧的两端位置,用
膝盖顶住被弯曲部位,两端用力逐渐煨出所需要的弯度,注意不能用力过快过猛以免管路发生变形。
关于直径在32mm以上的管路使用弯管弹簧会有一定的困难,这时能够使用热煨
法,首先将弯管弹簧插人管内,对规格较大的管路,没有配套
的弯管弹簧时,能够把细砂灌入管内并振实,堵好两端管目,
用电炉或热风机对需要弯曲部位进行均匀加热,加热到能够。
分项工程质量技术交底卡(洞门水平探孔)
二、安全方面
1、钻孔前，应搭设临时脚手架(纵向不少于2排，排距80～100cm；竖向步距120cm，水平横向步距不超过150cm，支架应布设斜撑稳固)，并做好踏脚板等作业平台（绑牢），确保施工安全；
2、施工作业人员使用钻孔机具前，应检查使用电缆情况，防止因电缆破皮、浸水等情况导致漏电，造成人员伤害；
分项工程质量技术交底卡
合同段：TJ0ห้องสมุดไป่ตู้-2
施工单位
中国交通建设股份有限公司TJ03-2项目部
工程名称
厦门市轨道交通1号线一期工程土建施工TJ03-2项目
分项工程
洞门水平探孔
交底部位
区间左线始发端头洞门水平探孔
交底日期
年月日
交
底
内
容
一、技术方面
1、图1:1示标注单位以毫米计；
2、水平探孔共9个，孔径8～10cm，孔深2.8m；
3、钻具高速旋转时，作业人员应握紧手柄，禁止自己活他人触摸钻具，防止机械伤害。
4、脚手架上高处作业时，应系好安全带，防止高处跌落伤害。
5、禁止从井口或排架上高处抛物，或从底板往排架上抛物；
技术负责人：交底人：接受人：
3、图1:1示孔9应适当偏离洞圈正中心位置；
4、钻孔前，准备好如下物资：木楔9个（一头削圆，方便楔入钻孔）、棉纱不少于10kg、双快水泥或堵漏剂不少于20kg；
5、钻孔时，技术员应旁站做好记录，对取出芯样按孔摆放整齐；
6、每处孔钻完后，待钻孔浑水流完后（或隔5分钟后）记录孔内水样情况（是否浑水、是否流泥、水流速度）；若一直流浑水或泥，则应将木楔缠棉纱楔入，待采取注浆封堵措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
质量技术交底卡大全
质量技术交底卡，是控制现场施工质量的重要工具之一。
该卡片通常由项目负责人或工长进行编制，然后由施工人员签字确认，用于记录施工过程中的技术要求和工艺流程，以确保施工质量符合标准和客户需求。
在本文中，我们将介绍质量技术交底卡的常见种类及编制方法，以及使用该卡片的注意事项。
质量技术交底卡种类
钢筋工序
1.扣件式钢管脚手架拼装质量检查交底卡
2.钢筋剪切质量检查交底卡
3.钢筋超长头处理质量检查交底卡
4.钢筋等级交底卡
5.钢筋、网片绑扎图样交底卡
6.钢筋、网片焊接质量检查交底卡
7.钢筋堆放质量检查交底卡
8.钢筋混凝土基础立柱安装交底卡
混凝土工序
1.基础开挖质量检查交底卡
2.板框架安装质量检查交底卡
3.抹灰层质量检查交底卡
4.砼浇筑前检查交底卡
5.混凝土砼浇筑质量检查交底卡
6.砼强度标准表交底卡
7.开裂沉降控制交底卡
8.预制构件吊装交底卡
9.空心冷却塔施工交底卡
装饰工序
1.内墙预埋件固定交底卡
2.石材干挂装饰交底卡
3.吊顶安装交底卡
4.防火门、窗安装交底卡
5.室内地面防静电涂层交底卡
其他工序
1.安全防护设施交底卡
2.电缆敷设交底卡
3.消防设施安装交底卡
4.空调系统安装交底卡
5.泡沫灌浆质量检查交底卡
质量技术交底卡编制方法
1.根据施工流程和技术要求编写质量技术交底卡的内容；
2.执行交底前必须检查文本内容是否正确，避免文本错误对工程施工造
成影响；
3.在工程现场对执行交底内容的工作人员进行交底，确保清晰易懂；
4.工作人员必须在质量技术交底卡上签字确认，否则不予执行；
5.在施工过程中进行质量检查，防止工艺不符合标准，影响工程质量。
注意事项
1.在编制交底卡时，要充分考虑现场实际情况，尽可能避免过于复杂的
流程和技术要求；
2.工程质量监管人员、安全员等人员要及时对质量技术交底卡的执行情
况进行检查，并及时反馈有关部门；
3.施工过程中如遇到问题，及时沟通以防止误解，确保工程施工质量；
4.在使用质量技术交底卡时，要对文本内容进行统一规范，避免不必要
的误解，影响施工质量。
质量技术交底卡作为有效提高施工质量的工具之一，应在建筑工程施工中得到广泛应用。
在使用过程中，要格外注意文本内容的准确性，以确保施工过程中的技术要求和工艺流程符合标准和客户需求。
