我厂220KV线路保护配置及原理讲解

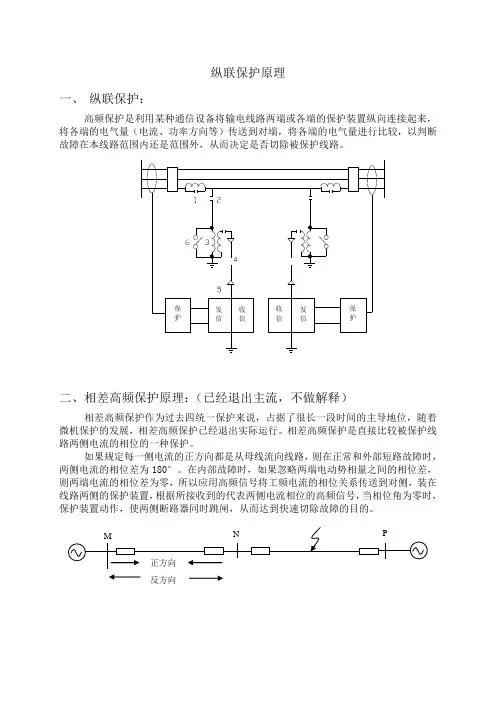

纵联保护原理一、纵联保护：高频保护是利用某种通信设备将输电线路两端或各端的保护装置纵向连接起来，将各端的电气量（电流、功率方向等）传送到对端，将各端的电气量进行比较，以判断故障在本线路范围内还是范围外，从而决定是否切除被保护线路。
二、相差高频保护原理：（已经退出主流，不做解释）相差高频保护作为过去四统一保护来说，占据了很长一段时间的主导地位，随着微机保护的发展，相差高频保护已经退出实际运行。
相差高频保护是直接比较被保护线路两侧电流的相位的一种保护。
如果规定每一侧电流的正方向都是从母线流向线路，则在正常和外部短路故障时，两侧电流的相位差为180°。
在内部故障时，如果忽略两端电动势相量之间的相位差，则两端电流的相位差为零，所以应用高频信号将工频电流的相位关系传送到对侧，装在线路两侧的保护装置，根据所接收到的代表两侧电流相位的高频信号，当相位角为零时，保护装置动作，使两侧断路器同时跳闸，从而达到快速切除故障的目的。
侧电流侧电流侧电流侧电流启动元件：判断系统是否发生故障，发生故障才启动发信并开放比相。
操作元件：将被保护线路工频三相电流变换为单相操作电压，控制收发信机正半波发信，负半波停信。
作为相差高频保护，其启动定值有两个，一个低定值启动发信，另一个高定值启动比相，采取两次比相，延长了保护动作时间。
对高频收发信机调制的操作方波要求较高，区外故障时怕出现比相缺口引起误跳闸，因此被现有的方向高频所取代。
二、闭锁式高频保护原理方向纵联保护是由线路两侧的方向元件分别对故障的方向作出判断，然后通过高频信号作出综合的判断，即对两侧的故障方向进行比较以决定是否跳闸。
一般规定从母线指向线路的方向为正方向，从线路指向母线的方向为反方向。
闭锁式方向纵联保护的工作方式是当任一侧正方向元件判断为反方向时，不仅本侧保护不跳闸，而且由发信机发出高频信号，对侧收信机接收后就输出脉冲闭锁该侧保护。
在外部故障时是近故障侧的正方向元件判断为反方向故障，所以是近故障侧闭锁远离故障侧；在内部故障时两侧正方向元件都判断为正方向，都不发送高频信号，两侧收信机接收不到高频信号，也就没有输出脉冲去闭锁保护，于是两侧方向元件均作用于跳闸。
220_kV_线路保护二次回路配置及与各类保护装置之间的配合

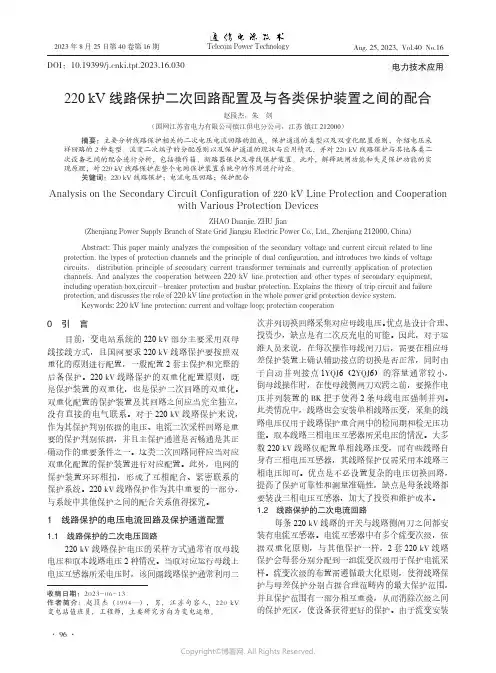

电力技术应用DOI：10.19399/ki.tpt.2023.16.030220 kV线路保护二次回路配置及与各类保护装置之间的配合赵段杰，朱 剑（国网江苏省电力有限公司镇江供电分公司，江苏镇江212000）摘要：主要分析线路保护相关的二次电压电流回路的组成、保护通道的类型以及双重化配置原则，介绍电压采样回路的2种类型、流变二次端子的分配原则以及保护通道的现状与应用情况，并对220 kV线路保护与其他各类二次设备之间的配合进行分析，包括操作箱、断路器保护及母线保护装置。
此外，解释跳闸功能和失灵保护功能的实现原理，对220 kV线路保护在整个电网保护装置系统中的作用进行讨论。
关键词：220 kV线路保护；电流电压回路；保护配合Analysis on the Secondary Circuit Configuration of 220 kV Line Protection and Cooperationwith Various Protection DevicesZHAO Duanjie, ZHU Jian(Zhenjiang Power Supply Branch of State Grid Jiangsu Electric Power Co., Ltd., Zhenjiang 212000, China)Abstract: This paper mainly analyzes the composition of the secondary voltage and current circuit related to line protection, the types of protection channels and the principle of dual configuration, and introduces two kinds of voltage circuits，distribution principle of secondary current transformer terminals and currently application of protection channels. And analyzes the cooperation between 220kV line protection and other types of secondary equipment, including operation box,circuit-breaker protection and busbar protection. Explains the theory of trip circuit and failure protection, and discusses the role of 220 kV line protection in the whole power grid protection device system.Keywords: 220 kV line protection; current and voltage loop; protection cooperation0 引 言目前，变电站系统的220 kV部分主要采用双母线接线方式，且国网要求220 kV线路保护要按照双重化的原则进行配置，一般配置2套主保护和完整的后备保护。
220kV线路微机保护和断路器的接点配合问题

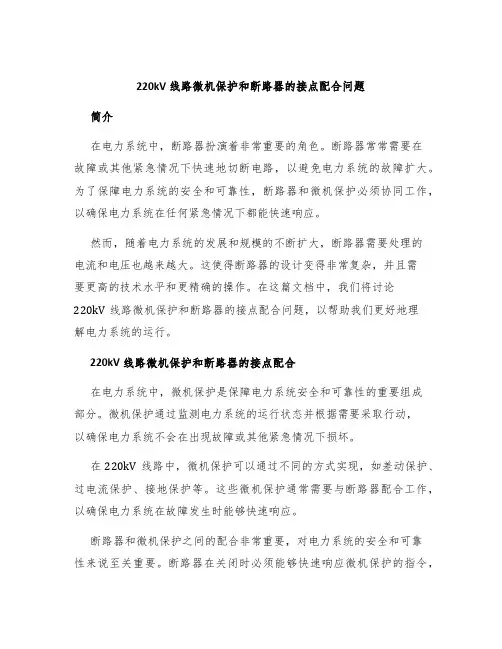

220kV线路微机保护和断路器的接点配合问题简介在电力系统中，断路器扮演着非常重要的角色。
断路器常常需要在故障或其他紧急情况下快速地切断电路，以避免电力系统的故障扩大。
为了保障电力系统的安全和可靠性，断路器和微机保护必须协同工作，以确保电力系统在任何紧急情况下都能快速响应。
然而，随着电力系统的发展和规模的不断扩大，断路器需要处理的电流和电压也越来越大。
这使得断路器的设计变得非常复杂，并且需要更高的技术水平和更精确的操作。
在这篇文档中，我们将讨论220kV线路微机保护和断路器的接点配合问题，以帮助我们更好地理解电力系统的运行。
220kV线路微机保护和断路器的接点配合在电力系统中，微机保护是保障电力系统安全和可靠性的重要组成部分。
微机保护通过监测电力系统的运行状态并根据需要采取行动，以确保电力系统不会在出现故障或其他紧急情况下损坏。
在220kV线路中，微机保护可以通过不同的方式实现，如差动保护、过电流保护、接地保护等。
这些微机保护通常需要与断路器配合工作，以确保电力系统在故障发生时能够快速响应。
断路器和微机保护之间的配合非常重要，对电力系统的安全和可靠性来说至关重要。
断路器在关闭时必须能够快速响应微机保护的指令，确保电力系统能够在可能的故障条件下依然运行。
此外，断路器还需具有稳定可靠的接点，以确保在固定的时间内完成开关操作。
然而，在实际应用中，断路器和微机保护之间的配合可能会出现一些问题。
其中最主要的问题是接点配合问题，因为断路器的接点需要与微机保护系统的输出信号完全匹配，才能确保断路器能够正确地响应微机保护系统的指令。
接点配合问题的解决方法为了解决接点配合问题，我们可以采取以下措施：1. 选择合适的断路器选择合适的断路器非常重要，因为不同的断路器具有不同的适用条件。
我们需要根据实际需求选择具有足够接触力、稳定可靠的断路器，以确保在任何情况下都能够正常工作。
2. 优化断路器的接点结构接点结构的优化非常重要，因为优化后的接点结构可以减少接触电阻和接触电弧，提高接触可靠性和稳定性。
220KV线路保护

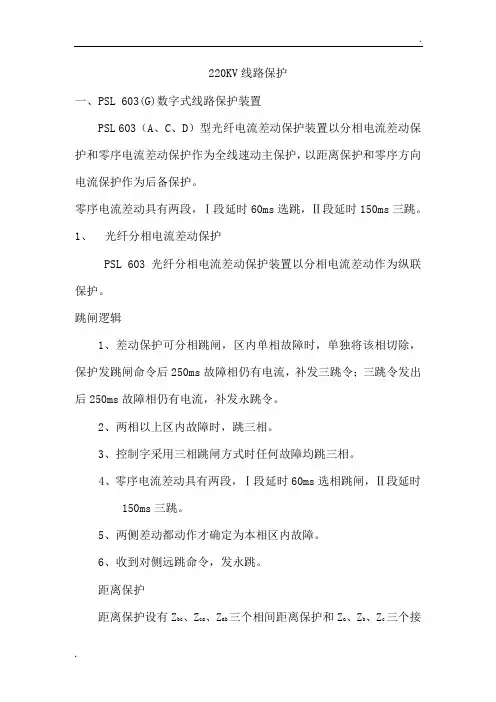

220KV线路保护一、PSL 603(G)数字式线路保护装置PSL 603（A、C、D）型光纤电流差动保护装置以分相电流差动保护和零序电流差动保护作为全线速动主保护，以距离保护和零序方向电流保护作为后备保护。
零序电流差动具有两段，Ⅰ段延时60ms选跳，Ⅱ段延时150ms三跳。
1、光纤分相电流差动保护PSL 603光纤分相电流差动保护装置以分相电流差动作为纵联保护。
跳闸逻辑1、差动保护可分相跳闸，区内单相故障时，单独将该相切除，保护发跳闸命令后250ms故障相仍有电流，补发三跳令；三跳令发出后250ms故障相仍有电流，补发永跳令。
2、两相以上区内故障时，跳三相。
3、控制字采用三相跳闸方式时任何故障均跳三相。
4、零序电流差动具有两段，Ⅰ段延时60ms选相跳闸，Ⅱ段延时150ms三跳。
5、两侧差动都动作才确定为本相区内故障。
6、收到对侧远跳命令，发永跳。
距离保护距离保护设有Z bc、Z ca、Z ab三个相间距离保护和Z a、Z b、Z c三个接地距离保护。
除了三段距离外，还设有辅助阻抗元件，共有24 个阻抗继电器。
在全相运行时24个继电器同时投入；非全相运行时则只投入健全相的阻抗继电器，例如A相断开时只投入Z bc和Z b、Z c回路的各段保护。
距离保护逻辑1、接地距离Ⅰ段保护区内短路故障时，ZΦI动作后经T2延时（一般整定为零）由或门H4、H2至选相元件控制的回路跳闸；跳闸脉冲由跳闸相过流元件自保持，直到跳闸相电流元件返回才收回跳闸脉冲。
相间故障ZΦΦI动作后经T3延时（一般整为零）由或门H7、H18、H19进行三相跳闸，当KG1.8=1时（相间故障永跳），保护直接经由或门H14、H22、H21永跳。
I段II段距离保护分别经与门Y7、Y8、Y9、Y10由振荡闭锁元件控制，振荡闭锁元件可经由控制字选择退出。
2、当选相元件拒动时，H2的输出经Y19、H23、选相拒动时间延时元件T8（150ms）、H24、H19进行三相跳闸；因故单相运行时，同样经T8延时实现三相跳闸。
220kV线路保护规程

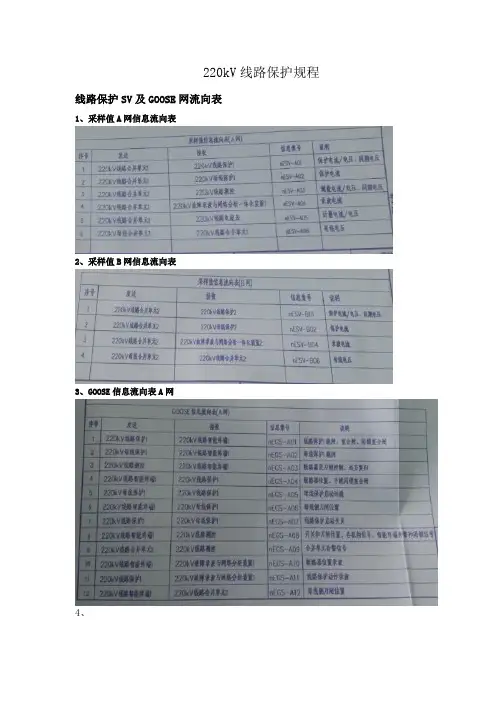

220kV线路保护规程线路保护SV及GOOSE网流向表1、采样值A网信息流向表2、采样值B网信息流向表3、GOOSE信息流向表A网4、一、线路保护1、保护配置及概述220kV关西开关站220kV 线路保护（除关白I路与关白II路）均采用双重化配置，第一套为南瑞PCS902高频距离保护+FOX41B超高压线路成套保护，第二套为国电南自PSL-603U电流差动保护。
两套保护共用一组屏，交流电压、电流回路，直流电源回路完全独立，并分别接入 220kV 第一套 GOOSE 网和第二套 GOOSE 网，分别跳断路器第一、二组跳闸线圈。
2、保护测控屏上空开、按钮及切换开关说明（见下表1.1）表1.1、保护屏上有关空气开关、按钮及切换开关说明表3、PCS-902PCS-902G系列包括以纵联距离和零序方向元件为主体的快速主保护，由工频变化量距离元件构成快速Ⅰ段保护，由三段式相间和接地距离及多个零序方向过流构成的全套后备保护。
保护装置设有分相跳闸出口，配有自动重合闸功能，对单或双母线接线的开关实现单相重合、三相重合。
本站PCS-902线路纵联距离保护与通信接口FOX-41B装置配合，构成线路光纤允许式纵联距离保护，作为线路的第一套保护。
3.1装置面板图，见图1.1图1.1 PCS-902保护装置面板图3.2装置面板指示灯与按钮说明表:（见表1.2）表1.2 PCS-902超高压线路成套保护装置面板指示灯与按钮说明表＋、－可进入主菜单；用于显示前后3.3 装置的运行注意事项3.3.1TV断线信号动作的同时，将纵联距离和纵联零序退出，保留工频变化量阻抗元件，将其门坎增加至，退出距离保护，自动投入TV断线相过流和TV断线零序过流保护。
D型装置将零序过流保护Ⅱ段退出，零序反时限过流不经方向元件控制。
三相电压正常后, 经10秒延时TV断线信号复归。
3.3.2保护判出CT断线的同时，在装置总起动元件中不进行零序过流元件起动判别，亦退出纵联零序保护；D型装置将零序过流Ⅱ段不经方向元件控制，退出零序反时限过流段。
220kv失灵回路图及图解
可编辑word,供参考版！220kV LF 线启动母差失灵保护图A 相启动失灵I1LP61n57B 相启动失灵I1LP7C 相启动失灵I1LP81n581n59第一套线路保护CSL-101BA 相启动失灵I1LP12B19B 相启动失灵I1LP13C 相启动失灵I1LP14B21B22第二套线路保护RCS-901B 13TJQ13TJR23TJQ23TJR操作箱CZX-12R8LP3启动失灵I8n198n218n208n22第一套失灵装置CSI-101C第一套母差保护RCS915启动RCS915母差保护失灵I8n234D28正电源负电源1D291n561D291D33B20A 相启动失灵II1LP241n120B 相启动失灵II1LP25C 相启动失灵II1LP261n1211n122第一套线路保护CSL-101BA 相启动失灵II1LP9A19B 相启动失灵II1LP10C 相启动失灵II1LP11A21A22第二套线路保护RCS-901B12TJQ12TJR22TJQ22TJR操作箱CZX-12R8LP3启动失灵II927928929925第二套失灵装置RCS-923A第二套母差保护BP-2B启动BP-2B 母差保护失灵II9264D72正电源负电源1D291n1191D911D29A201D301D311D328D238D258D242121-110V+110V-110V+110V图1图2可编辑word,供参考版！220kV LF 线启动母差失灵保护图解220kV 失灵保护总体介绍220kV 失灵保护简介：当线路发生故障、保护动作出口跳闸而断路器失灵时，为尽快将故障从系统切除，防止故障进一步扩大，因而装设母线断路器失灵保护，在断路器失灵时，将失灵断路器所在母线上所有其他断路器跳开。
本图适用于双母线或双母单/双分段的220kV 系统。
母线装设两套母差保护，母差保护含断路器失灵保护，但规程规定只投一套失灵保护。
关于220kV线路保护配合的探讨讨论 王腾
关于220kV线路保护配合的探讨讨论王腾摘要：在电力系统当中，线路保护是其中的重要工作内容，在电站电力系统安全维护方面具有着积极的意义。
在本文中，将就220kV线路保护配合进行一定的研究。
关键词：220kV；线路保护；配合；1 引言在我国电力系统建设当中，220kV电站是重要的场所，在电力系统当中具有着重要的地位。
为了保障电站的安全、平稳运行，在电站建设当中即需要能够做好对应线路保护装置的添加，以此为电站的运行稳定做出保障。
2 线路保护配置根据电站具体运行当中的负荷情况，我国电力系统也具有不同的线路保护级别。
根据具体解蔽的不同，在具体线路保护装置的性能方面也具有着不同的要求。
作为电力公司，在对电网进行规划时需要对区域地段的构建成本进行充分的考虑，在此基础上对不同级别线路保护实现最佳建设方案的提供。
对于220kV线路而言，其为高压线路类型，对此，同其余级别线路相比，其在保护装置方面则因此具有着更为严格的特征。
在具体保护方案设计当中，需要能够对不同环节的调控周期做好控制，做好突发情况下的应急控制处理。
如按照线路稳定运行标准，后备保护在具体整定配合方面如果存在困难，则需要对两套全线速动保护装置进行添加，接地短路后备保护则可以对反时限零序电流保护以及可装阶段式电流保护进行安装，相间短路后备保护方面，则需要对阶段式距离保护进行安装。
具体来说，220kV的保护配置有：第一，纵联保护。
对于纵联距离以及纵联方向保护，即能够通过软件的应用对弱馈状态进行自动判定，使其在不同方式下对单端置弱馈进行保护，并实现正确的选取。
对于这两种保护装置来说，需要能够对专用收发信机的发停新进行控制，通过单接点配合方式应用。
在失灵保护动作或者母差保护动作时，纵联保护需要对能够使线路对策纵联保护快速可靠跳闸的措施进行应用，在线路对侧，纵联需要保障跳闸的快速性。
3/2接线失灵保护动作在对策纵联保护跳闸回路，对失灵保护接点并联的方式进行应用；第二，距离零序保护。
220kV线路双重化保护重合闸配合探讨
220kV线路双重化保护重合闸配合探讨摘要：主要讨论了220kV线路保护RCS-931A、PSL-603GA和PSL-631C重合闸的配合。
由装置间二次回路接线图入手，结合保护装置说明书，分析装置回路间传递的信息、特殊压板功能和重合闸充放电条件。
同时总结了此类配合中的注意事项，为运行人员提供可靠的操作依据，优化运行操作，对事故后分析重合闸动作情况提供帮助。
关键字：重合闸；特殊压板；充放电Abstract: this paper is mainly discussed 220 kV line protection RCS-931 A, PSL-603 GA and PSL-631 C reclose cooperate. The secondary circuit between the device of the wiring diagram, combined with the protection device, this paper analyzes the information transmission between circuit device, special linking piece function and reclose charge and discharge conditions. It also summarizes the matters of attention in such cooperation, as operation personnel to provide reliable basis for the operation, optimize operation, after the accident analysis reclose movement situation provide help.Key word: reclose; Special linking piece; Charging and discharging0 前言目前电网中220kV线路保护采用双重化配置，PSL-603GA + PSL-631C 组成的第一套线路保护和RCS-931A（第二套线路保护）双套保护加CZX-12R2 操作箱的保护配置使用频率较高。
220kV线路微机保护和断路器的接点配合问题
220kV线路微机保护和断路器的接点配合问题电力系统中，断路器与保护装置分属一次和二次设备，一般由不同的厂家设计、制造，而在实际运行中两者却又必须紧密联系、配合得当才能发挥各自的作用。
这就有一个如何合理配合的问题。
下面笔者对两者的接点配合问题做一些分析。
1防跳回路图1是西门子断路器操作回路部分原理图，其断路器防跳原理为：当存在合闸脉冲时，合闸脉冲在合闸瞬间经断路器辅助接点启动防跳继电器，防跳继电器启动合闸总闭锁中间继电器K12断开合闸回路，同时通过其自保持接点接通回路实现自保持。
K7—防跳继电器；K12—合闸总闭锁继电器；HQ—合闸线圈；DL—断路器辅助接点。
图1西门子断路器操作回路防跳原理图2是WXB-11(C)控制回路部分原理图，其保护防跳原理为一旦合闸回路有接点粘死，始终存在合闸脉冲的话，那么当分闸时，分闸回路电流启动防跳继电器，合闸回路常闭接点断开合闸回路，合闸回路常开接点闭合接通自保持回路，使防跳继电器电压线圈得电自保持，起到闭锁断路器再次恶性合闸的防跳作用。
经过上面分析，可见两者的实现原理是不同的。
保护防跳的设计原则是跳闸回路利用跳闸瞬间电流启动，合闸回路实现防跳的自保持；而断路器防跳的设计原则是合闸脉冲启动，合闸回路实现防跳自保持，所以两者不能同时使用，以免造成逻辑混乱。
在现场实际中，公司生运部的意见主要是2点：(1)进口或合资断路器采用断路器本身的防跳，国产断路器采用保护防跳；(2)就地操作回路采用断路器防跳，远方操作回路采用保护防跳。
下面分别就这2点结合现场具体事例进行一下分析。
图2WXB-11(C)控制回路防跳原理(1)因为保护装置一般都考虑了防跳功能，一旦采用断路器本身的防跳，就牵涉到一个如何取消保护防跳的问题。
根据继电保护人员在现场多台断路器与保护的调试经验，以及与厂家技术人员的多次探讨后，特别是经过现场设备的长期运行考验后，认为保护防跳的正确取消方案应该仅短接合闸回路常闭接点，而保留跳闸回路防跳继电器电流线圈以及其重动接点。
[回路,线路,问题]220kV线路保护操作回路配合问题的分析
![[回路,线路,问题]220kV线路保护操作回路配合问题的分析](https://img.taocdn.com/s3/m/9e4fd02e770bf78a64295445.png)
220kV线路保护操作回路配合问题的分析摘要：本文分析了一起试验引起开关线圈和操作箱插件烧毁的事例，提出了相应的整改处理方案。
说明了操作回路应严格按规范设计和施工，防止各回路配合不当引发回路异常。
关键词：操作回路；接点配合；保护双重化220kV线路保护一般按照双重化配置，包括保护装置的双重化以及与保护配合回路的双重化，双重化配置的保护装置及其回路之间应完全独立，不应有直接的电气联系。
现场运行中若出现回路之间配合的问题，容易引起回路异常。
1 异常事件实例某220kV线路保护定检，继保人员在对开关进行传动试验时（两组操作电源分开进行），在只投第一组操作电源进行传动过程中出现操作箱B、C相两块合闸插件及开关本体A、C两相合闸线圈烧毁现象，在合闸线圈烧毁时，第一组和第二组控制回路断线信号均没有动作。
该线路保护操作箱型号为CZX-12R，厂家为南瑞继保电气有限公司；220kV开关型号为3AP1-FI，生产厂家为西门子高压开关有限公司。
2 异常原因分析为验证220kV两套控制回路的独立性，在投入第一组操作电源断开第二组操作电源的情况下，进行开关的整组分合闸传动试验。
结果造成了操作箱插件和合闸线圈的烧毁，事后检查发现，传动试验时，机构处于未储能状态（储能直流电源被断开）。
经过图纸核查及现场回路确认，开关的储能控制回路选用第二组控制电源，而开关的合闸回路固定用第一组控制电源，由开关机构控制回路图可以看出（见图1），储能控制回路的三相储能弹簧闭锁继电器K15的常闭接点串在三相合闸回路上，其作用是在开关未储能时，闭锁开关合闸。
然而，开关的储能控制回路选用第二组控制电源，当开关在未储能状态下，若只投入第一组控制电源，对开关进行合闸操作时，由于三相储能弹簧闭锁继电器K15失电，其常闭接点接通，三相合闸回路失去三相弹簧未储能闭锁，在合闸回路合闸自保持继电器的作用下，合闸线圈将会长期带电，而开关由于弹簧未储能又无法合闸，最终烧毁合闸线圈和操作箱合闸插件的合闸自保持继电器。
