通用变频器的参数设置及功能选择
通用型变频器参数设置

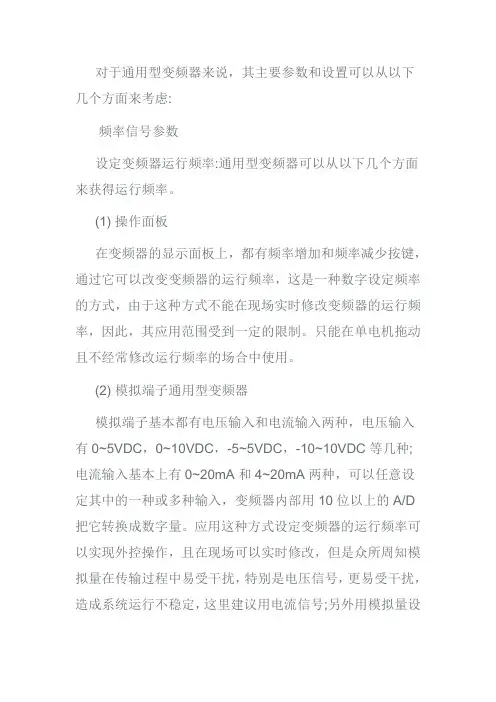

对于通用型变频器来说，其主要参数和设置可以从以下几个方面来考虑:频率信号参数设定变频器运行频率:通用型变频器可以从以下几个方面来获得运行频率。
(1) 操作面板在变频器的显示面板上，都有频率增加和频率减少按键，通过它可以改变变频器的运行频率，这是一种数字设定频率的方式，由于这种方式不能在现场实时修改变频器的运行频率，因此，其应用范围受到一定的限制。
只能在单电机拖动且不经常修改运行频率的场合中使用。
(2) 模拟端子通用型变频器模拟端子基本都有电压输入和电流输入两种，电压输入有0~5VDC，0~10VDC，-5~5VDC，-10~10VDC等几种;电流输入基本上有0~20mA和4~20mA两种，可以任意设定其中的一种或多种输入，变频器内部用10位以上的A/D 把它转换成数字量。
应用这种方式设定变频器的运行频率可以实现外控操作，且在现场可以实时修改，但是众所周知模拟量在传输过程中易受干扰，特别是电压信号，更易受干扰，造成系统运行不稳定，这里建议用电流信号;另外用模拟量设定运行频率，在纸机传动控制系统中还要解决速度同步问题。
(3) 数字端子这种设定频率的方式，各种品牌的变频器叫法不一，如ABB变频器叫电动电位器，而富士变频器叫上升/下降功能等，其实际上就是利用变频器本身的多功能数字输入端子来改变变频器的运行频率，且升/降速的速率可调。
这种方式在纸机传动系统中以八缸纸机应用最为典型。
(4) 通讯方式这种以串行通讯的方式设定变频器的运行频率在大型纸机传动系统中应用最为广泛。
常见的有RS-485或CAN总线等。
当然，在通用型变频器的频率设定方式中，常见的是以上4种，这4种方式也并非独立存在，它们可以组合使用，例如ABB800系列变频器在设定频率时就可以用模拟量的代数和，多个模拟量的最大值，多个模拟量的最小值，模拟量的乘积，模拟量与通讯量的和等多种组合方式，在使用中，应根据实际情况，灵活运用。
2.2 控制命令它包括控制电机的起动/停止，电机的运行方向等。
正泰通用变频器使用说明书
正泰通用变频器使用说明书一、前言欢迎您选择正泰通用变频器。
本变频器是一种高性能的电力控制设备，旨在为您的电机驱动系统提供精确、高效和可靠的调速控制。
在使用本变频器之前，请您仔细阅读本使用说明书，以确保正确安装、操作和维护变频器，从而充分发挥其性能，并确保安全可靠运行。
二、产品概述1、功能特点精确的调速控制：能够实现电机转速的精确调节，满足不同工况下的需求。
高效节能：通过优化电机运行效率，有效降低能耗。
多种保护功能：具备过流、过压、过载、过热等多种保护机制，保障设备安全。
易于操作：人性化的操作界面和参数设置方式，方便用户使用。
2、技术规格输入电压范围：＿____输出频率范围：＿____功率范围：＿____三、安装与接线1、安装环境要求环境温度：＿____相对湿度：＿____避免安装在有腐蚀性气体、灰尘多、振动大的场所。
2、安装方式可以采用壁挂式或柜式安装，确保安装牢固。
3、接线注意事项输入电源线和输出电机线应选用合适规格的线缆，并确保连接牢固。
接地线必须可靠接地，以保障安全。
四、操作与显示1、操作面板介绍包括显示屏、按键等，用于设置参数和显示运行状态。
2、参数设置方法通过操作面板上的按键进入参数设置模式，按照菜单提示进行参数调整。
3、运行状态显示实时显示频率、电流、电压等重要运行参数。
五、参数设置1、基本参数电机额定功率、额定电压、额定频率等。
2、调速参数加速时间、减速时间、频率上限、频率下限等。
3、保护参数过流保护值、过压保护值、过载保护系数等。
六、运行与控制1、启动与停止可以通过操作面板、外部控制端子或通信接口进行启动和停止操作。
2、调速控制方式可以选择面板调速、外部模拟信号调速或通信调速等方式。
七、故障诊断与排除1、常见故障代码及含义例如：E01 表示过流故障，E02 表示过压故障等。
2、故障排除方法针对不同的故障，采取相应的排除措施，如检查线路、复位参数等。
八、维护与保养1、定期检查检查接线是否松动、散热器是否清洁等。

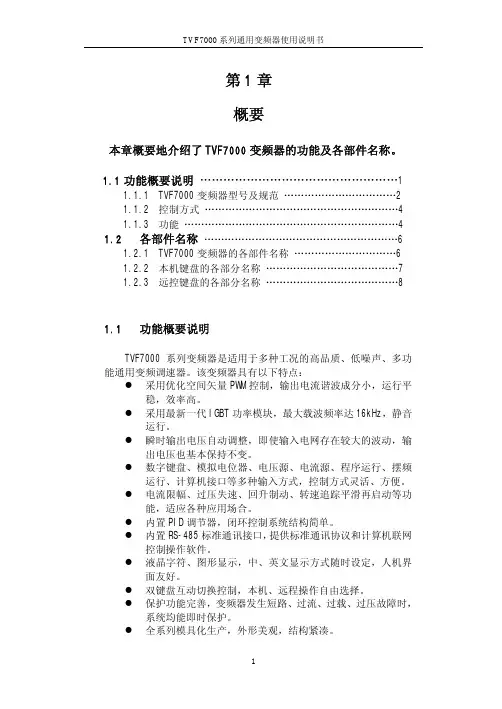

系列通用变频器使用说明书
自动稳压
在输入电压变动的情况下，输出电压基本不变，保持 V/F 值 恒定。
转速追踪
变频器在运行过程时，若发生瞬时停电，电源又立即恢复， 此时，变频器将自动检测电机转速，使电机平滑无冲击地重 新运行至输入设定频率。
监视功能
监视功能分为运行监视功能和故障及故障查询监视功能两 种。 ① 运行监视功能
运行时可监视输出频率/PID 反馈、输入参考频率/PID 给 定、输出电流、输出电压、过载率、IGBT 模块温度/程 序运行段数、直流母线电压/程序运行时间。 ② 故障及故障查询监视功能 故障及故障查询可监视当前故障时的输出频率、直流母 线电压、输出电流、运行方向、运行状态、限幅状态、 前 1 次故障、前 2 次故障、前 3 次故障代码。
存储或恢复功能代码内容
1.2 各部件名称
本节介绍 TVF7000 系列变频器各部件的名称、本机键盘及远控键 盘各部分的名称及其功能。
1.2.1 TVF7000 变频器的各部件名称
TVF7000 系列变频器（以 3.7kW 为例）外型和各部份名称如图 1-1 所示。
6
前外罩 端子外罩
TVF7000 系列通用变频器使用说明书
单位指示灯 状态指示灯
操作按键
图 1-3 本机键盘各部分名称
1.2.3 远控键盘的各部分名称
远控键盘各部分名称如图 1-4 所示。远控键盘的功能与本机键盘 的功能相同。
LED 监视器 液晶显示器
状态指示灯 单位指示灯
键盘电位器
操作按键
图 1-4 远控键盘各部分名称
通用变频器说明书V1.73
P071 扭矩补偿电压 0.0---300.0
10 V
P072 扭矩补偿设定
0---100
0
14页
P073
外部模拟量最 大值
P074
外部模拟量最 小值
P075 零电流补偿值
0---65535 0---65535
0-65535
31440 5V 2096 1130
P076 电流系数
0-65535
型号
P077 P078 P079 P080 P081 P082 P083 P084 P085 P086 P087 P088 P089
TA
继电器输出
3.多段速输入频率对照表：
段速输入1 段速输入2 段速输入3 初始频率值
主段速
段速1 段速2 段速3 段速4 段速5 段速6 段速7 备注：
1
1
1
50
0
1
1
45
1
0
1
40
0
0
1
35
1
1
0
30
0
1
0
25
1
0
0
20
0
0
0
15
1代表输入口与COM断开；0代表输入口与COM连接
4页
4.基本运行配线图 (1) 单进三出（适用AT1,AT4机型）
多段速输入频率对照表...............4 基本配线图........................ 5 操作面板 ............... ..........8 按键说明 ......................... 9
第三章 参数说明......................10 参数功能对照表............... 10 倒计时停机功能设置........... 17 部分参数只对应部分机型....... 17 参数设置方法................. 18
变频器的选型及参数设定
1变频器的额定参数指标1.1额定输入指标（1）输入侧容量；（2）输入电压；（3）电源频率。
2.1额定输出指标（1）额定功率。
变频器额定容量为在连续不断的负载中，允许配用的最大负载容量。
必须注意，在生产机械中，负载的容量主要是根据发热状况来决定的。
在由变频器构成的控制系统中，当负载为变动的负载、断续的负载时负载且温升不超过允许值时，电动机是允许短时间（几分钟或几十分钟）过载的，而变频器一般只允许150%负载时运行1min。
（2）最大适配电动机功率。
变频器的最大适配电动机功率（kW）及对应的额定输出电流（A）是以4极普通异步电动机为对象制定的，6极以上电动机和变极电动机等特殊电动机的额定电流大于4极普通异步电动机，因此，在驱动4极以上电动机时就不能单单依据功率指标选择变频器，同时要考虑电流是否满足所选用的电动机额定电流。
（3）额定输出电压。
额定输出电压是变频器在额定输入条件下，以额定容量输出时，可连续输出的电压。
（4）额定输出电流。
额定输出电流是变频器在额定输入条件下，以额定容量输出时，可连续输出的电流，这是选择适配电动机的重要参数，其中电流值为有效值。
（5）短时过载能力。
短时过载能力是指变频器的输出电流允许超过额定值的倍数和时间。
大多数变频器的过载能力规定为150%／min。
2变频器的选型原则及注意事项2.1变频器的容量选择总负载电流不超过变频器的额定电流，是选择变频器的基本原理。
由于变频器输出中包含谐波成分，其中电流有所增加，应适当考虑加大容量。
当电动机频繁启动、制动工作或处于重载启动且较频繁工作时，可选取大一档的变频器，以利于变频器长期、安全地运行。
还应考虑最小和最大运行速度极限，满载低速运行时电动机可能会过热，所选通用变频器应有可设定下限频率、可设定加速和减速时间的功能，以防止在低于该频率下运行。
一般风机，泵类负载不宜在15Hz以下运行，如果确实要在15 Hz以下长期运行，需考虑电动机的容许温升，必要时应采用外置强迫风冷措施。
通用变频器选型、安装、测量与接线规范

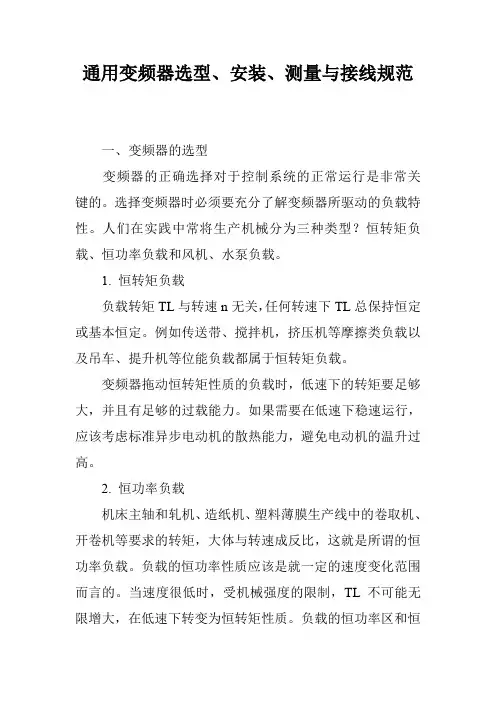

通用变频器选型、安装、测量与接线规范一、变频器的选型变频器的正确选择对于控制系统的正常运行是非常关键的。
选择变频器时必须要充分了解变频器所驱动的负载特性。
人们在实践中常将生产机械分为三种类型？恒转矩负载、恒功率负载和风机、水泵负载。
1. 恒转矩负载负载转矩TL与转速n无关，任何转速下TL总保持恒定或基本恒定。
例如传送带、搅拌机，挤压机等摩擦类负载以及吊车、提升机等位能负载都属于恒转矩负载。
变频器拖动恒转矩性质的负载时，低速下的转矩要足够大，并且有足够的过载能力。
如果需要在低速下稳速运行，应该考虑标准异步电动机的散热能力，避免电动机的温升过高。
2. 恒功率负载机床主轴和轧机、造纸机、塑料薄膜生产线中的卷取机、开卷机等要求的转矩，大体与转速成反比，这就是所谓的恒功率负载。
负载的恒功率性质应该是就一定的速度变化范围而言的。
当速度很低时，受机械强度的限制，TL不可能无限增大，在低速下转变为恒转矩性质。
负载的恒功率区和恒转矩区对传动方案的选择有很大的影响。
电动机在恒磁通调速时，较大容许输出转矩不变，属于恒转矩调速；而在弱磁调速时，较大容许输出转矩与速度成反比，属于恒功率调速。
如果电动机的恒转矩和恒功率调速的范围与负载的恒转矩和恒功率范围相一致时，即所谓”匹配”的情况下，电动机的容量和变频器的容量均较小。
3. 风机、泵类负载在各种风机、水泵、油泵中，随叶轮的转动，空气或液体在一定的速度范围内所产生的阻力大致与速度n的2次方成正比。
随着转速的减小，转速按转速的2次方减小。
这种负载所需的功率与速度的3次方成正比。
当所需风量、流量减小时，利用变频器通过调速的方式来调节风量、流量，可以大幅度地节约电能。
由于高速时所需功率随转速增长过快，与速度的三次方成正比，所以通常不应使风机、泵类负载超工频运行。
西门子公司可以提供不同类型的变频器，用户可以根据自己的实际工艺要求和运用场合选择不同类型的变频器。
在选择变频器时因注意以下几点注意事项：(1)根据负载特性选择变频器，如负载为恒转矩负载需选择siemens MMV／MDV 变频器，如负载为风机、泵类负载应选择siemens ECO变频器。
通用型变频器调试的步骤(精)
通用型变频器调试步骤以及通讯过程通用型变频器调试的基本步骤如下：一、变频器的空载通电1 将变频器的接地端子接地。
2 将变频器的电源输入端子经过漏电保护开关接到电源上。
3 检查变频器显示窗的出厂显示是否正常, 如果不正确, 应复位, 否则要求退换。
4 熟悉变频器的操作键。
一般的变频器均有运行(RUN 、停止(STOP 、编程(PROG 、数据P 确认(DATAPENTER 、增加(UP、▲ 、减少(DOWN、" 等6个键, 不同变频器操作键的定义基本相同。
此外有的变频器还有监视(MONITORPDISPLAY 、复位(RESET 、寸动(JOG 、移位(SHIFT 等功能键。
二、变频器带电机空载运行1 设置电机的功率、极数, 要综合考虑变频器的工作电流。
2 设定变频器的最大输出频率、基频、设置转矩特性。
VPf 类型的选择包括最高频率、基本频率和转矩类型等项目。
最高频率是变频器—电动机系统可以运行的最高频率, 由于变频器自身的最高频率可能较高, 当电动机容许的最高频率低于变频器的最高频率时, 应按电动机及其负载的要求进行设定。
基本频率是变频器对电动机进行恒功率控制和恒转矩控制的分界线, 应按电动机的额定电压进行设定。
转矩类型指的是负载是恒转矩负载还是变转矩负载。
用户根据变频器使用说明书中的 VPf 类型图和负载特点, 选择其中的一种类型。
通用变频器均备有多条VPf 曲线供用户选择, 用户在使用时应根据负载的性质选择合适的VPf 曲线。
如果是风机和泵类负载, 要将变频器的转矩运行代码设置成变转矩和降转矩运行特性。
为了改善变频器启动时的低速性能, 使电机输出的转矩能满足生产负载启动的要求, 要调整启动转矩。
在异步电机变频调速系统中, 转矩的控制较复杂。
在低频段, 由于电阻、漏电抗的影响不容忽略, 若仍保持VPf 为常数, 则磁通将减小, 进而减小了电机的输出转矩。
为此, 在低频段要对电压进行适当补偿以提升转矩。
通用变频器调试步骤和参数设置
通用变频器调试步骤和参数设置通用变频器调试步骤和参数设置快速调试当选择P0010=1（快速调试）时，P0003（用户访问级）用来选择要访问的参数。
这一参数也可以用来选择由用户定义的进行快速调试的参数表。
在快速调试的所有步骤都已完成以后，应设定P3900=1，以便进行必要的电动机数据的计算，并将其它所有的参数（不包括P0010=1）恢复到它们的缺省设置值。
一、快速调试步骤和参数设置二、功能调试1、开关量输入功能MM440包含了六个数字开关量的输入端子，每个端子都有一个对应的参数用来设定该端子的功能。
可以将变频器当前的状态以开关量的形式用继电器输出，通过输出继电器的状态来监控变频器的内部状态量。
而且每个输出逻辑是可以进行取反操作，即通过操作3、模拟量输入功能MM440变频器有两路模拟量输入，相关参数以in000和除了上面这些设定范围，还可以支持常见的2～10V 和4～20mA 这些模拟标定方式。
以模拟量通道1电压信号2～10V 作为频率给定，需要设置:以模拟量通道2电流信号4~20mA 作为频率给定，需要设置：注意：对于电流输入，必须将相应通道的拨码开关拨至ON的位置。
4、模拟量输出功能MM440变频器有两路模拟量输出，相关参数以in000和in001区分，出厂值为0～20mA输出，可以标定为4～20mA输出（P0778＝4），如果需要电压信号可以在相应端子并联一支500Ω电阻。
需要输出的物理量可以通过输出信号标定为0～50 Hz输出4～20mA5、加减速时间加速、减速时间也称作斜坡时间，分别指电机从静止状态加速到最高频率所需要的时间，和从最高频率减速到静止状态所需要的时间。
注意：P1120 设置过小可能导致变频器过电流。
P1121设置过小可能导致变频器过电压。
6、频率限制用户可以设置电机的运行频率区间，和所要避开的一些共振点。
多段速功能，也称作固定频率，就是设置参数P1000=3的条件下，用开关量端子选择固定频率的组合，实现电机多段速度运行。
三菱通用变频器使用手册
三菱通用变频器使用手册FR-A740-0.4K～500K-CHT0 安全注意事项1. 防止触电•当通电或正在运行时,请不要打开前盖板，否则可能会发生触电。
•在前盖板及接线板拆下时请不要运行变频器，否则可能会接触到高电压端子和充电部分而造成触电事故。
•即使电源处于断开时, 除布线, 定期检查外，请不要拆下前盖板。
否则，由于接触变频器带电回路可能造成触电事故。
•布线或检查,请在断开电源,经过10分钟以后,用万用表等检测剩余电压以后进行。
切断电源后一段时间内电容器仍然有电，非常危险。
•变频器请务必良好接地。
•包括布线或检查在内的工作都应由专业技术人员进行。
•应在安装后进行布线，否则会造成触电或受伤。
•请不要用湿手操作开关,以防止触电。
•对于电缆, 请不要损伤它, 对它加上过重的应力, 使它承载重物或对它钳压。
否则可能会导致触电。
•请勿在通电中进行通风扇的更换,否则会发生危险。
•不要用湿手碰触底板，否则可能会导致触电。
2. 防止火灾•变频器请安装在不可燃物体上，直接安装在易燃物上或靠近易燃物品,会导致火灾。
•变频器发生故障时，请在变频器的电源侧断开电源。
若持续地流过大电流,会导致火灾。
•使用制动电阻器时，请用异常信号切断电源。
否则可能由于制动晶体管的故障等导致制动电阻器异常发热，从而可能引起火灾。
•在直流端子P/+，N/-上请勿直接连接电阻器。
否则可能会引起火灾。
3. 防止损伤•各个端子上加的电压只能是使用手册上所规定的电压，以防止爆裂，损坏等等。
•确认电缆与正确的端子相连接，否则会发生爆裂，损坏等等事故。
•始终应保证正负极性的正确，以防止爆裂，损坏等等。
•正在通电或断开电源不久，请不要接触它，因为变频器温度较高，会引起烫伤。
4. 其它注意事项请注意以下事项以防止意外的事故，受伤，触电等：(1) 搬运和安装•当搬运产品时,请使用正确的升降工具以防止损伤。
•变频器包装箱堆叠层数不要高于限定的以上。
•确认安装位置和物体能经得起变频器的重量，安装时应按照使用手册的说明。
常用变频器参数设置要点
一、英威腾变频器(INVT系列)参数设定要点1、按PRGM键进入数据设定，显示功能码0(连续按△键可依次进入功能码0-9)。
2、按PRGM键进入0-00功能码(连续按△键可依次进入功能码0-00-03)。
3、再按PRGM键，显示0-00功能码的设定值（可通过△和▽键修改设定值)。
4、按PRGM键储存修改后的设定值。
5、按ESC键退出设定菜单。
二、英威腾变频器(CHF型通用系列)参数设定要点1、在停机状态下，按PRG/ESC编程/退出键，显示P０，进入一级菜单(连续按△键可依次进入Ｐ0-9组一级菜单)。
２、按DATA/ENT数据确认键，进入P0.00二级菜单(连续按△键可依次进入Ｐ0.00-P0.13二级菜单)。
3、再按DATA/ENT键、进入功能码设定值(三级菜单)。
4、通过△、▽键修改设定值。
5、按DATA/ENT键存入设定参数。
6、按PRG/ESC键返回停机状态。
三、康沃CVF系列变频器参数设定要点1、在初始状态下，按MODE切换键，显示基本运行参数代码0(如b-0设为1或2时，连续按MOD键可显示L-0中级或H-0高级参数代码)。
2、按△键，改变基本运行参数b-0-14。
3、按ENTER确认键确认修改参数项。
4、改变△、或▽键修改运行参数。
5、按EXTER键确认修改参数。
四、三品SKJ系列变频器编程要点1、按PROG功能键进入编程状态，显示功能码Pr000（连选按△和→键，可依次进入显示Pr000-250功能码）。
2、按ENTER参数设定键，显示Pr000中内容（可通过←、→键修改设定值）。
3、按ENTER键确定修改值。
4、按PROG退出编程状态。
变频器的参数设定步骤
（变频器的设置参数很多，每个参数都有一定的选择范围。
在使用中，经常会遇到由于各个参数设置不正确而导致变频器无法正常工作的情况。
因此，必须正确设置相关参数。
1.控制方式：速度控制，转矩控制，PID控制或其他方式。
采用控制方式后，通常需要根据控制精度进行静态或动态识别。
2.最小工作频率：即电动机运行的最小速度。
当电动机低速运行时，其散热性能非常差。
如果电动机长时间低速运行，则电动机会烧毁。
在低速下，电缆中的电流会增加，这也会导致电缆发热。
3.最大工作频率：通用变频器的最大频率高达60Hz，有些甚至高达400Hz。
高频将使电动机高速运行。
对于普通电动机，其轴承不能长时间以恒定速度运行。
电机的转子可以承受这种离心力吗？
4.载波频率：设置的载波频率越高，谐波分量越高，这与电缆长度，电机发热，电缆发热，变频器发热等因素密切相关。
5.电动机参数：变频器在参数中设置电动机的功率，电流，电压，速度和最大频率，这些参数可以直接从电动机的铭牌上获得。
6.跳频：在某个频率点上可能会发生谐振，尤其是当整个设备相对较
高时；控制压缩机时，请避免压缩机的喘振点。
变频器的参数设置
变频器的功能参数很多，通常有几十甚至数百个参数供用户选择。
在实际应用中，没有必要设置和调试每个参数，并且大多数参数只需要使用出厂设置即可。
E380 系列通用型变频器 说明书
使用范例 7110. 使用范例10.1 面板控制起、停，面板电位器设置频率，V/F 控制方式10.1.1 初始设置1. 选择运行命令通道([F0.4]=00#0)：键盘控制方式有效。
2. 选择频率输入通道（[F0.1]=3）：面板电位器设定方式有效。
10.1.2 基本接线图10.1.3 操作说明按 键启动变频器，顺时针旋动面板电位器旋钮，设定频率将逐步增大。
逆时针旋动面板电位器旋钮，设定频率将逐步减小。
按 键，变频器将停机。
10.2 外部端子起停控制、外部电压设定频率，V/F 控制方式10.2.1 初始设置1. 选择运行命令通道([F0.4]=00#1)：外部端子运行有效。
2. 选择频率输入通道（[F0.1]=5）：外部电压通道VC2（0~10V ）有效。
10.2.2 基本接线图0~10V ）0~10V）(0~10V)(0~10V)图10-2 基本接线图10.2.3 操作说明FWD-CM 闭合，电机正转（正转指令）。
REV-CM 闭合，电机反转（反转指令）。
FWD-CM 、REV-CM 同时闭合或断开，变频器停机。
设定频率由外部电压信号VC2确定。
图10-1 基本接线10.3 外部起停控制方式、外部端子选择多段速运行、V/F 控制方式10.3.1 初始设置1. 选择运行命令通道([F0.4]=00#1)：外部端子运行控制有效。
2. 设定X1-X3端子为多段速控制端子 ([F3.0]~[F3.2])。
3. 根据需要，设定各个段速运行频率（[F5.1]~[F5.15]）。
E380系列通用型变频器 使用手册使用范例7210.3.2 基本接线图10.3.3 操作说明FWD-CM闭合，电机正转（正转指令）。
REV-CM 闭合，电机反转（反转指令）。
FWD-CM、REV-CM 同时闭合或断开，变频器停机。
X1、X2、X3全部与CM端断开，多段速运行无效，变频器按设定的指令频率运行（频率设定通道由参数[F0.1]选择）。
通用变频器说明书
通用变频器说明书通用变频器是一种常见的电力传动设备，其主要功能是将电源输入的固定频率交流电转换为可调节频率和电压的交流电输出。
它广泛应用于各个领域，如工业生产、机械传动、电气控制等等。
1. 产品概述：通用变频器是一种电力驱动设备，通过对电源输入进行调节，输出可调的电压和频率，以满足不同设备的工作需求。
它具有体积小、功率密度高、效率高、可靠性好等特点。
2. 产品分类：通用变频器可以根据不同的参数进行分类，如功率大小、控制方式、输出类型等。
按功率分类分为低功率、中功率和高功率变频器；按控制方式分类分为电压型和电流型变频器；按输出类型分类分为三相输出、单相输出和多电机输出等。
3. 产品特点：(1) 调速范围广：通用变频器可以根据不同的负载和工作需求，实现大范围的调速功能，从而适应不同的生产需求。
(2) 过载能力强：通用变频器具有较强的过载能力，能够在短时间内承受较大的负载冲击，保证设备的稳定运行。
(3) 节能环保：通用变频器通过调节输出频率和电压，实现节能效果，减少能源的浪费，同时还能减少对环境的污染。
(4) 用户友好界面：通用变频器采用直观的操作界面，方便用户进行参数设置和故障诊断，提高设备的运行效率。
(5) 过电流、过载等保护功能：通用变频器内部设置了多种保护功能，如过电流、过载、过温等保护，保证设备的安全运行。
4. 应用领域：通用变频器广泛应用于各个领域，如工业生产的机械传动、电动机调速、电气控制等。
在轻工行业中，通用变频器可应用于风机、水泵、压缩机等设备的调速控制；在重工业中，通用变频器可应用于起重机、钢铁冶炼等设备的变频调速控制。
5. 安装和使用：通用变频器的安装和使用需要按照相关的安装与操作手册进行，首先需要确保设备的电源符合要求，接线正确，并且确认设备的负载参数。
在使用过程中，需要按照设备的速度范围和负载情况来调节变频器的输出参数，以达到最佳的工作效果。
总结：通用变频器是一种常用的电力传动设备，具有调速范围广、过载能力强、节能环保等特点，广泛应用于各个行业。
变频常用参数设置
变频器参数设置（一）变频器的设定参数较多，每个参数均有一定的选择范围，使用中常常遇到因个别参数设置不当，导致变频器不能正常工作的现象，因此，必须对相关的参数进行正确的设定。
1 、控制方式：即速度控制、转距控制、PID 控制或其他方式。
采取控制方式后，一般要根据控制精度进行静态或动态辨识。
2 、最低运行频率：即电机运行的最小转速，电机在低转速下运行时，其散热性能很差，电机长时间运行在低转速下，会导致电机烧毁。
而且低速时，其电缆中的电流也会增大，也会导致电缆发热。
3 、最高运行频率：一般的变频器最大频率到60Hz ，有的甚至到400 Hz ，高频率将使电机高速运转，这对普通电机来说，其轴承不能长时间的超额定转速运行，电机的转子是否能承受这样的离心力。
4 、载波频率：载波频率设置的越高其高次谐波分量越大，这和电缆的长度，电机发热，电缆发热变频器发热等因素是密切相关的。
5 、电机参数：变频器在参数中设定电机的功率、电流、电压、转速、最大频率，这些参数可以从电机铭牌中直接得到。
6 、跳频：在某个频率点上，有可能会发生共振现象，特别在整个装置比较高时；在控制压缩机时，要避免压缩机的喘振点。
变频器参数设置（二）变频器功能参数很多，一般都有数十甚至上百个参数供用户选择。
实际应用中，没必要对每一参数都进行设置和调试，多数只要采用出厂设定值即可。
一、加减速时间加速时间就是输出频率从0 上升到最大频率所需时间，减速时间是指从最大频率下降到0 所需时间。
通常用频率设定信号上升、下降来确定加减速时间。
在电动机加速时须限制频率设定的上升率以防止过电流，减速时则限制下降率以防止过电压。
加速时间设定要求：将加速电流限制在变频器过电流容量以下，不使过流失速而引起变频器跳闸；减速时间设定要点是：防止平滑电路电压过大，不使再生过压失速而使变频器跳闸。
加减速时间可根据负载计算出来，但在调试中常采取按负载和经验先设定较长加减速时间，通过起、停电动机观察有无过电流、过电压报警；然后将加减速设定时间逐渐缩短，以运转中不发生报警为原则，重复操作几次，便可确定出最佳加减速时间。
系列通用变频器使用说明书
闭环 PID 控制的输入方式有：数字键盘、计算机、模拟电位 器、电压源、电流源及其相互组合，闭环控制系统结构简单。
1.1.3 功能 V/F 曲线设定
通过设定转矩提升 0 和/或高频段转矩提升 1，可以选择多种 V/F 曲线，以适应不同的应用场合。增加载波频率时，为抑 制变频器的低频振荡，应适当增加转矩提升电压。
128
TVF7000-0750G
75
165
TVF7000-0930G
93
190
TVF7000-1100G
110
224
TVF7000-1320G
