实验2-电位、电压的测定及电路电位图的绘制

实验二、电位、电压的测定及电路电位图的绘制
在一个确定的闭合电路中，各点电位的高低视所选电位参考点的不同而变，但任意两点间的电位差（即电压）是绝对的，它不因参考点电位的变动而变化。

根据此性质，我们可以用一只电压表来测量出电路中各点的电位及任意两点间的电压。

一、实验目的
1、用实验证明那个电路中电位的相对性、电压的绝对性
2、掌握电路电位图的绘制方法
二、原理说明
若以电路中的电位值作纵坐标，电路中各点位置（电阻）作横坐标，将测量到的各点电位在该坐标标出，并把标出点按顺序用直线条相连接，就可得到电路的电位变化图。

每一段直线段即表示该两点间电位的变化情况。

在电路中参考电位可以任意选定，对于不同的参考点，所绘出电位图形是不同的，但其各点电位变化的规律却是一样的。

在作电位图或实验测量时必须正确区分电位和电压的高低，按照惯例，是以电流方向上的电压降为正，所以，在用电压表测量时，若仪表指针正向偏转，则说明电表正极的电位高于负极的电位。

三、实验内容
实验线路如下图所示
1.分别将两路直流稳压电源接入电路，令E1=6V,E2=12V。

2.以图中A点作为参考点,分别测量B、C、D、E、F各点的电位值Φ及相邻两点之间的电压值U AB、U BC、U CD、U DE、U EF、U FA及U AD，数据列于表中。

4.根据测量数据，绘制电路中各点组成的电位图。

5.从测量结果中发现了什么？写在讨论与结论部分。

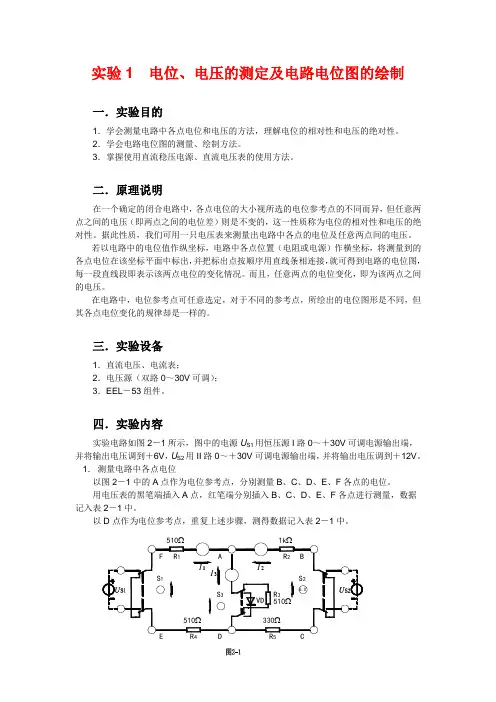

实验1 电位、电压的测定及电路电位图的绘制

实验1 电位、电压的测定及电路电位图的绘制一．实验目的1．学会测量电路中各点电位和电压的方法，理解电位的相对性和电压的绝对性。

2．学会电路电位图的测量、绘制方法。

3．掌握使用直流稳压电源、直流电压表的使用方法。

二．原理说明在一个确定的闭合电路中，各点电位的大小视所选的电位参考点的不同而异，但任意两点之间的电压（即两点之间的电位差）则是不变的，这一性质称为电位的相对性和电压的绝对性。

据此性质，我们可用一只电压表来测量出电路中各点的电位及任意两点间的电压。

若以电路中的电位值作纵坐标，电路中各点位置（电阻或电源）作横坐标，将测量到的各点电位在该坐标平面中标出，并把标出点按顺序用直线条相连接，就可得到电路的电位图，每一段直线段即表示该两点电位的变化情况。

而且，任意两点的电位变化，即为该两点之间的电压。

在电路中，电位参考点可任意选定，对于不同的参考点，所绘出的电位图形是不同，但其各点电位变化的规律却是一样的。

三．实验设备1．直流电压、电流表；2．电压源（双路0～30V可调）；3．EEL－53组件。

四．实验内容实验电路如图2－1所示，图中的电源U S1用恒压源I路0～＋30V可调电源输出端，并将输出电压调到＋6V，U S2用II路0～＋30V可调电源输出端，并将输出电压调到＋12V。

1．测量电路中各点电位以图2－1中的A点作为电位参考点，分别测量B、C、D、E、F各点的电位。

用电压表的黑笔端插入A点，红笔端分别插入B、C、D、E、F各点进行测量，数据记入表2－1中。

以D点作为电位参考点，重复上述步骤，测得数据记入表2－1中。

2．测量电路中相邻两点之间的电压值在图2－1中，测量电压U AB：将电压表的红笔端插入A点，黑笔端插入B点，读电压表读数，记入表2－1中。

按同样方法测量U BC、U CD、U DE、U EF及U FA，测量数据记入表2－1中。

表2－1 电路中各点电位和电压数据单位：V五．实验注意事项1．EEL－53组件中的实验电路供多个实验通用，本次实验没有用到电流插头和插座。

实验2-1 电位、电压的测定及电位图的绘制

实验2-1 电位、电压的测定及电位图的绘制
班级：5班姓名：张洁学号：1141000031
一、实验目的
1.学会万用表的使用。

2.学会电压源的使用。

3.用实验方法证明电路中电位的相对性和电压的绝对性。

4.掌握电路电位图的绘制方法。

二、实验电路
图2-1-1 测量电位及电压的仿真实验电路
图2-1-2 测量电位及电压的实测实验电路
三、电位及电压测量数据表
四、仿真与实测图
图2-1-3 测量电压U DE值和以D为参考点U C电位值的仿真图
图2-1-4 以D为参考点U C电位值实测图
图2-1-5 电压U DE值实测图
五、根据KCL、KVL列式计算U A和U AB，过程和结果如下：
i1+i2-i3=0 i4+i5-i3=0 i1=Us1/(R1+R3+R4)=0.013A i2=Us2/(R2+R3+R5)=0.003A
六、实验结论
1.根据实验数据，用EXCEL分别绘制两个不同参考点时的电位图，解释为什么
以A和D为参考点的两条电位曲线是平行的，你所测量的两条曲线间平行高度是多少？
答：因为电位会随参考点的改变而改变，电压与参考点的选取无关。

平行高度为5.566V。

图2-1-6 分别以A点和D点为参考点的电位图
2.解释以A和D点为参考点分别测量U AB、U BC、U CD、U DE、U EF和U FA两组数据为什么
相同。

答：电压是两个点的电位相减，与参考点的选取无关。

3.总结电位的相对性和电压的绝对性。

答：电位必须有参考点，而且参考点不同，电位也不，所以电位是相对的；而电压是两个
点之间电位的差值，与参考点无关，所以电压是绝对的。

《电位的计算》课件

适用范围
适用于具有较多节点的电路。
网孔电流法
01
定义
以网孔电流为未知量，列写电路中所有网孔电流的方程，然后解方程组
来求解各点电位的方法。
02
步骤
1. 选定参考网孔，并设其电流为已知；2. 列写其他网孔的电流方程；3.
解方程组，求出各网孔电流；4. 根据网孔电流和电阻值计算各点电位。
03
适用范围
适用于具有较多网孔的电路。
步骤
1. 列出所有支路电流的方程；2. 解方程组，求出各支路电流；3. 根据支路电流和电阻值计算各点电位。
适用范围
适用于任何电路，特别是节点数较少的电路。
节点电位法
定义
以节点电位为未知量，列写电路中所有节点电位的方程，然后解方程组来求解各点电位的方法。
步骤
1. 选定参考节点，并设其电位为零；2. 列写其他节点的电位方程；3. 解方程组，求出各节点电位；4. 根据节点电位和电阻值计算各支路电流。
总结词
介绍复杂电路中电位的计算方法，包括节点电位法和回路电位法。
详细描述
首先介绍节点电位法和回路电位法的概念，然后通过具体的复杂电路模型，如多个电源、电阻、电容和电感器组成的电路，演示如何使用节点电位法和回路电位法进行电位的计算。重点讲解如何处理多个电源和元件之间的相互影响。
实际析
简单电路的电位计算
总结词
通过简单的电路模型，介绍电位的基本概念和计算方法。
详细描述
首先介绍电位的概念，然后通过一个简单的电路模型，如一节电池和一个电阻器，演示电位的计算方法。重点讲解如何确定参考点，以及如何根据电路元件的电压和电流进行电位的计算。
复杂电路的电位计算
电源内阻是指电源内部的电阻，它会对电路中的电流产生阻碍作

电路中各点电位的计算课件PPT课件

05 电路中电位计算的注意事项
电源的影响
电源的极性
电源的正负极决定了电位的相对高低，正极电位高，负极电位低。
电源的电压
电源的电压决定了电路中各点的电位，电压越高，电位差越大。
电阻的影响
电阻的阻值
电阻的阻值大小会影响电流的大小，从而影响电位的高低。
电阻的连接方式
电阻的串联或并联会影响电流的路径和大小，从而影响电位。
节点电位法是通过求解电路中各个节点的电位来求解电路中其他点的电
位的方法。
02 03
步骤
首先，将电路划分为若干个节点，并选择一个参考节点，将其他节点与参考节点之间的电压设为未知数。然后，根据基尔霍夫定律列出节点电压方程组，求解未知数。
适用范围
适用于具有多个电源、多个节点、多个支路的复杂电路。
网孔电位法
详细描述
欧姆定律是计算电路中电位差的基本方法，它指出在纯电阻电路中，电流与电位差成正比，与电阻成反比。基尔霍夫定律则是计算复杂电路中电位差的重要工具，它包括节点电流定律和回路电压定律，通过列出节点电流方程和回路电压方程，可以求解出电路中各点的电位差。
03 电路中电位的计算方法
节点电位法
01
定义
电位差是电源工作的基础，它使得电荷在电路中定向移动，形成电流。同时，电位差也是信号放大的关键因素，通过改变电位差可以实现对信号的放大。此外，电位差还可以用于电路保护，例如在过电压或过电流情况下，通过电位差的变化可以触发保护装置。
电位差的计算方法
总结词
电位差的计算方法主要包括欧姆定律和基尔霍夫定律。
详细描述
在简单电路中，电位计算通常比较直观。通过选取参考点，我们可以直接使用欧姆定律或基尔霍夫定律来计算各点的电位。例如，在串联电路中，各点的电位是逐级降低的，而在并联电路中，各支路电位是独立的。

实验二电压和电位的测定

实验二电压和电位的测定
实验目的
理解电位和电压的相互关系，学习电路中各点电位的测量方法实验器材
备注仪器与设备型号数量
1 电阻360Ω、680Ω、1KΩ各1只
2 可调稳压电源1个
3 开关86型1个
4 导线若干实验电路
要求：R1=100Ω，R2=200Ω，R3=300Ω
实验步骤
1、按图联接好电路
2、闭合开关K，用万用表直流电压档分别测量电压，并连同电流表读数记入
表中
3、电位测量：把万用表打到直流电压档，将负表笔接电路e点，正表笔依次
测量a，b，c，d各点电位，并记入表中
4、将正负表笔交换重复测量一遍，测量各点电位并记入表中
实验记录
(1)闭合开关K，用万用表直流电压档分别测量电压，并连同电流表读数记入表I/mA U ae U ab U bc U cd U de
(2) 把万用表打到直流电压档，将负表笔接电路e点，正表笔依次测量a，b，c，
思考及讨论
1、电位与电压有何区别？选择不同的参考点时电压和电位的影响如何？
2、电压或电位为负值时如何进行测量？。

《电压》精品课件ppt

电压测量应用
总结词
了解各种电压测量应用场景，有助于合理选择和应用电压测量仪表。
详细描述
在交流电源、直流电源、脉冲电源等各种应用场景中，电压测量方案的选择、仪表的配置和使用注意事项进行了详细介绍。
电压测量的注意事项
总结词
正确的测量操作和注意事项是保证电压测量准确性和可靠性的关键。
详细描述
为了得到准确的测量结果，我们需要正确选择仪表精度、量程、连接方式等参数，同时还需要注意防雷、防电磁辐射、防静电等安全问题。
电源的种类
干电池、蓄电池、发电机等。
电源的作用
将化学能、机械能等其他形式的能量转化为电能。
电压的传
电压的变化
随着传输距离的增加，电压会逐渐降低。
电压的损失
与电阻、电流、时间和距离等因素有关。
电压的传输效率
与传输距离、导线材料、电流强度等因素有关。
03
电压的测量与仪器
电压测量基本知识
总结词
电压的作用
驱动电流
01
电压使电路中的自由电荷受到电场力作用而产生定向移动，形
成电流。
能量传输
02
电压可以改变电流的大小和方向，从而传输电能，实现电能与
其他形式的能量的相互转化。
控制电子设备的开关状态
03
电压可以作为电子设备的开启和关闭信号，控制电子设备的开
关状态。
02
电压的产生与传输
电源产生电压
2023
《电压》精品课件ppt
contents
目录
• 电压概述 • 电压的产生与传输 • 电压的测量与仪器 • 电压在电子线路中的应用 • 电压的安全与防护 • 精品课件总结
01

电位、电压的测定及电路电位图的绘制

电位、电压的测定及电路电位图的绘制电位、电压的测定及电路电位图的绘制一〃实验目的1〃学会测量电路中各点电位和电压的方法，理解电位的相对性和电压的绝对性；2〃学会电路电位图的测量、绘制方法；3〃掌握使用直流稳压电源、直流电压表的使用方法。

二〃原理说明在一个确定的闭合电路中，各点电位的大小视所选的电位参考点的不同而异，但任意两点之间的电压（即两点之间的电位差）则是不变的，这一性质称为电位的相对性和电压的绝对性。

据此性质，我们可用一只电压表来测量出电路中各点的电位及任意两点间的电压。

而且，任意两点的电位变化，即为该两点之间的电压。

在电路中，电位参考点可任意选定，对于不同的参考点，所绘出的电位图形是不同，但其各点电位变化的规律却是一样的。

三〃实验设备1〃直流数字电压表、直流数字毫安表（根据型号的不同，E EL—Ⅰ型为单独的M EL－06组件，其余型号含在主控制屏上）2〃恒压源（EEL—Ⅰ、Ⅱ、Ⅲ、Ⅳ均含在主控制屏上，根据用户的要求，可能有两种配置（1）＋6V（+5V），＋12V，0～30V可调或（2）双路0～30V可调。

）3〃EEL－30组件（含实验电路）或EE L－53组件四〃实验内容实验电路如图7－1所示，图中的电源U S1用恒压源中的＋6V（＋5V）输出端，U S2用0～＋30V可调电源输出端，并将输出电压调到＋12V。

1〃测量电路中各点电位以图7－1中的A点作为电位参考点，分别测量B、C、D、E、F各点的电位。

用电压表的黑笔端插入A点，红笔端分别插入B、C、D、E、F各点进行测量，数据记入表7－1中。

以D点作为电位参考点，重复上述步骤，测得数据记入表7－1中。

2〃测量电路中相邻两点之间的电压值在图7－1中，测量电压UAB：将电压表的红笔端插入A点，黑笔端插入B点，读电压表读数，记入表7－1中。

《电位分析法电位》课件

电位分析法电位的原理和应用
电位的原理
电位分析法电位的产生与电极和电解质溶液之间的化学反应有关。它可以通过测量两个电极之间的差异来了解电化学系统的特性。
应用范围广泛
电位分析法电位被广泛应用于环境监测、食品安全、电池研究等领域。它能够提供关键的信息，帮助人们更好地理解和控制各种化学和生物过程。
《电位分析法电位》PPT 课件
通过本课件，我们将探讨电位分析法电位的定义和背景，电位分析法电位的原理和应用，以及电位分析法电位测量的步骤和要点。还将介绍电位分析法电位测量中的常见误差及其解决办法，所需设备和工具，并附带一个电位分析法电位在工业领域的应用案例。最后对所学内容进行总结和展望。
电位分析法电位的定义和背景
电位分析法电位测量的常见误差及其解决办法
1 电极偏差
电极本身可能引入误差，可使用标准电极进行校正或采用补偿方法。
2 温度变化
温度变化会影响电位测量，可通过温度补偿或控制温度来减小误差。
3 电解质浓度
电解质浓度会影响电位测量结果，确保溶液浓度恒定或进行浓
电位分析法是一种测量电化学过程中的电位变化的方法，常用于分析溶液中的物质浓度、电化学反应的速率等。
电位
电位是指某一点或物体在电场中的电势能相对于参考点（通常为地点）的大小。它是电场力量的度量，表示电荷在该点处的能量状态。
背景
电位分析法电位的研究和应用广泛用于科学研究、工业生产和环境监测等领域。掌握电位分析法电位的原理和应用对于推动这些领域的发展具有重要意义。
腐蚀分析
电位分析法电位可以用于研究金属材料的腐蚀行为，帮助工业领域预防和控制腐蚀现象。
电池研究
通过测量电位，可以评估电池的性能和效率，指导电池材料的研发和改进。

实验05电位电压的测定及电路电位图的绘制

实验五电位、电压的测定及电路电位图的绘制一、实验目的1. 用实验证明电路中电位的相对性、电压的绝对性2. 掌握电路电位图的绘制方法二、原理说明在一个确定的闭合电路中，各点电位的高低视所选的电位参考点的不同而变，但任意两点间的电位差（即电压）则是绝对的，它不因参考点电位的变动而改变。

据此性质，我们可用一只电压表来测量出电路中各点相对于参考点的电位及任意两点间的电压。

电位图是一种平面坐标一、四两象限内的折线图。

其纵坐标为电位值，横坐标为各被测点。

要制作某一电路的电位图，先以一定的顺序对电路中各被测点编号。

以图5-1的电路为例，如图中的A ～F, 并在坐标横轴上按顺序，均匀间隔标上A 、B 、C 、D 、E 、F 、A 。

再根据测得的各点电位值，在各点所在的垂直线上描点。

用直线依次连接相邻两个电位点，即得该电路的电位图。

在电位图中，任意两个被测点的纵坐标值之差即为该两点之间的电压值。

在电路中电位参考点可任意选定。

对于不同的参考点，所绘出的电位图形是不同的，但其各点电位变化的规律却是一样的。

四、实验内容利用HE-12实验箱上的“基尔霍夫定律/叠加原理”线路，按图5-1接线。

1. 分别将两路直流稳压电源接入电路，令 U 1＝6V ，U 2＝12V 。

（先调准输出电压值，再接入实验线路中。

）2. 以图5-1中的A 点作为电位的参考点，分别测量B 、C 、D 、E 、F 各点的电位值φ及相邻两点之间的电压值U AB 、U BC 、U CD 、U DE 、U EF 及U FA ，数据列于表中。

3. 以D 点作为参考点，重复实验内容2的测量，测得数据列于表中。

图5-1注：1.“计算值”一栏，U AB =φA －φB ，U BC =φB －φC ，以此类推。

2. 相对误差=⨯-计算值计算值测量值100 （%）五、实验注意事项1.本实验线路板系多个实验通用，本次实验中不使用电流插头和插座。

HE-12上的K 3应拨向330Ω侧，三个故障按键均不得按下。

电路中各点电位的分析和计算PPT课件

（1）如果两个电源电动势方向相同，则电流的方向与电动势的方向相同；
（2）如果两个电源的电动势方向相反，则电流的方向与电动势大的方向相同。
第5页/共24页
*请确定下列各元件电压的正负号：
第6页/共24页
• 1）先遇<到2电>各源元正极件就电取压正的；正负号：
若先遇电源负极则取负。 • 2）根据电流的流向确定电阻两端的正负。
VA R1I E 2 0.5A 6V 7V
VB E 6V
VC 0
VD R2I 30.5A 1.5V U AC VA VC 7V 0 7V UBC VB VC 6V 0 6V
UDC VD VC 1.5V 0 1.5V
第23页/共24页
谢谢您的观看！
第24页/共24页
电流先经过的一端为正，另一端为负。
第7页/共24页
3、采用“下楼法”求解各点电位即：电路中某点“走”至参考点，沿途各元件的电压代数和即该点的电位。
第8页/共24页
三、计算电路中某点电位的方法及步骤：
1、根据题意选择好零电位点； 2、确定电路中电流的方向和各元件两端电压的正负极； 3、采用“下楼法”求解各点电位
第16页/共24页
解：选择E点为零电位点（接地点）
VA R2 I 4 3A 12V
VB R1I R2I 5 3A 4 3A 27V VC E1 R1I R2I 45V 5 3A 4 3A 18V
VD E2 12V
第17页/共24页
计算• UUAABB、= VUABC-、VBUB=D-的12电V压-（-27V）=15V
第12页/共24页
（2）C点的电位： ① C→ B→A
VC E1 R1I 45V 53A 30V
