安全栅选型
安全栅 Exd II BT4和Exd II CT6的区别0
安全栅 Exd II BT4和Exd II CT6的区别2009年07月01日星期三 17:15Exd II BT4和Exd II CT6的区别D代表隔爆型的.IIB代表乙烯,点火能量0.06mj,T4安全物体的表面温度≤135℃电机防爆等级由3部分构成1) 在爆炸性气体区域（0区、1区、2区）不同电气设备使用安全级别的划分。
如旋转电机选型分为隔爆型（代号d）、正压型（p）、增安型（e）、无火花型（n）2)气体或蒸气爆炸性混合物等级的划分，分为ⅡA、ⅡB、ⅡC三种，这些等级的划分主要是依照最大试验安全间隙（MESG）或最小点燃电流（MICR）来区分的。
3)引燃某种介质的温度分组的划分。
主要分为T1－450℃＜T、T2－300＜T≤ 450℃、 T3－200＜T≤300℃、 T4－135＜T≤200℃、 T5－100＜T≤135 、 T6－85＜T≤100℃.详情请参考《爆炸和火灾危险环境电力装置设计规范》GB50058－92爆炸的概念爆炸是物质从一种状态，经过物理或化学变化，突然变成另一种状态，并放出巨大的能量。
急剧速度释放的能量，将使周围的物体遭受到猛烈的冲击和破坏。
爆炸必须具备的三个条件：1）爆炸性物质：能与氧气（空气）反应的物质，包括气体、液体和固体。
（气体：氢气，乙炔，甲烷等；液体：酒精，汽油；固体：粉尘，纤维粉尘等。
）2 ）氧气：空气。
3 ）点燃源：包括明火、电气火花、机械火花、静电火花、高温、化学反应、光能等。
为什么要防爆易爆物质：很多生产场所都会产生某些可燃性物质。
煤矿井下约有三分之二的场所有存在爆炸性物质；化学工业中，约有80%以上的生产车间区域存在爆炸性物质。
氧气：空气中的氧气是无处不在的。
点燃源：在生产过程中大量使用电气仪表，各种磨擦的电火花、机械磨损火花、静电火花、高温等不可避免，尤其当仪表、电气发生故障时。
客观上很多工业现场满足爆炸条件。
当爆炸性物质与氧气的混合浓度处于爆炸极限范围内时，若存在爆炸源，将会发生爆炸。
常见的安全栅结构形式分为齐纳式和隔离式
常见的安全栅结构形式分为齐纳式和隔离式安全栅是一种常见的安全措施，用于防止人员进入危险区域或与危险设备接触。
它主要有两种结构形式，即齐纳式和隔离式。
下面将对这两种结构形式进行详细介绍。
一、齐纳式安全栅齐纳式安全栅是最常见的一种安全栅结构形式。
它通过一个或多个传感器来监测人员是否进入危险区域，当检测到人员进入时，会触发报警或停止危险设备的运行，从而保护人员的安全。
齐纳式安全栅通常由以下几个组成部分构成：1. 光电栏：光电栏是齐纳式安全栅的核心部件，由一对光电发射器和接收器组成。
光电发射器发射一束光，接收器接收到光束后判断是否被遮挡，当光束被遮挡时，说明有人员进入危险区域。
2. 控制器：控制器是齐纳式安全栅的核心控制部件，负责监测光电栏的状态，并根据光电栏的信号进行相应的控制。
当光电栏被遮挡时，控制器会触发相应的报警信号或停止危险设备的运行。
3. 报警设备：齐纳式安全栅通常与报警设备配合使用，例如声音报警器、灯光报警器等。
当检测到人员进入危险区域时，齐纳式安全栅会触发报警设备，以提醒人员注意危险。
二、隔离式安全栅隔离式安全栅与齐纳式安全栅相比，更加可靠和安全。
它不仅能够检测人员是否进入危险区域，还能够有效地阻止人员进入，从而最大限度地保护人员的安全。
隔离式安全栅通常采用以下几种结构形式：1. 网格隔离：网格隔离式安全栅利用一系列金属网格构成栅栏，网格之间的间距足够小，以阻止人员通过。
当人员试图进入危险区域时，由于网格的物理阻挡作用，使得人员无法通过。
2. 电气隔离：电气隔离式安全栅利用一条或多条电气信号线围绕危险区域。
当人员触碰到这些电气信号线时，由于电流的导通作用，触发安全系统，停止危险设备的运行，从而避免伤害。
3. 机械隔离：机械隔离式安全栅利用一系列机械结构构成栅栏，包括旋转栅栏、可移动栅栏等。
人员需要通过机械操作才能打开栅栏，当栅栏关闭时，人员无法进入危险区域。
总结：齐纳式和隔离式是常见的安全栅结构形式，它们都能够有效地保护人员的安全。
隔离式安全栅 HD5500 系列产品选型手册说明书
SIHD5-PTCH-00B1隔离式安全栅HD5500系列产品选型手册概 述电气隔离技术能够实现输入/输出信号的完全隔离，从而显著提升电子系统的抗干扰性和可靠性，越来越多的工业控制对现场设备和控制室设备之间提出了采用隔离接口单元的要求。
HD5500系列隔离式安全栅通过光、电、磁等隔离技术对供电电源、输入端信号和输出端信号进行相互隔离，从而实现现场的本质安全设备和控制室设备之间数字/模拟信号的隔离传输，是现场的本质安全设备和控制室设备之间理想的隔离接口单元。
HD5500系列隔离式安全栅的设计遵循最新的国家标准GB3836.1-2010、GB3836.4-2010，符合本质安全防爆要求，具备严格的隔离及能量限制能力，可与安装在危险场所的本质安全设备共同组成本质安全防爆系统，通过内部综合性的限压、限流设计来限制流向危险区的电能量，从而保证危险场所的电器设备及人身安全。
HD5500全系列隔离式安全栅涵盖了以下设备功能：热电阻温度信号变送器、热电偶温度信号变送器、毫伏信号变送器、配电器、信号分配器以及中间驱动继电器等。
特 点∙ [Ex ia Ga]ⅡC 防爆等级，适用于最危险的0区危险场所及最危险介质。
∙ 隔离故障点，将调试维护过程中可能出现的故障限制在单侧，即使遭受如雷击等意外。
∙ 输入/输出信号及电源三端口隔离，构成完全浮空的系统，从而消除工业现场复杂的工频干扰、共模干扰等影响，极大地简化现场问题的处理。
∙ 三重冗余电路设计。
∙ 完善的线路故障指示，便于现场故障点的快速定位、查找。
∙ 无须接地，相关现场设备可视情况接地或不接地，消除接地回路带来的干扰。
∙ 低功耗及有效的散热结构设计，有效地降低密集安装条件下机柜的温升，提高产品可靠性，延长使用寿命。
∙ 高转换精度。
∙ 功能系列化，可满足信号隔离、配电、信号变送等过程控制中最广泛的功能需求。
∙ 12.5mm 超薄设计，顺应现代控制密集安装要求，节省机柜空间，提高装置的集成度。

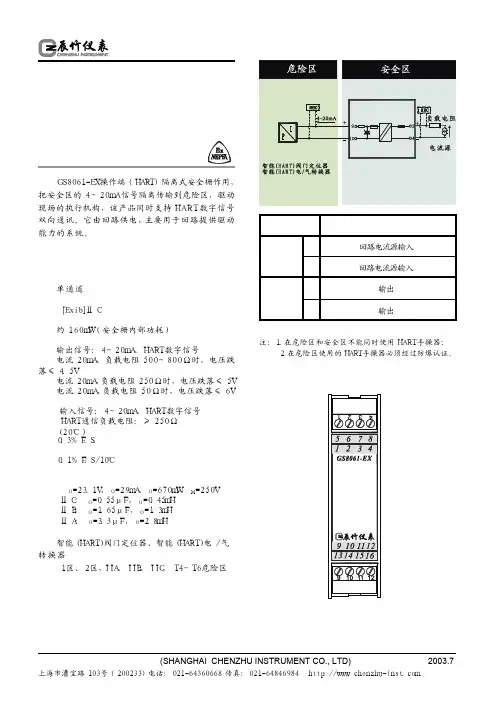

辰竹选型模拟量输出型安全栅
端子号
安全区 ３ （黄色端） ４
危险区 ９ （蓝色端）
１０
端子说明
回路电流源输入＋ 回路电流源输入－
输出＋ 输出－
注：１ ． 在危险区和安全区不能同时使用 Ｈ Ａ Ｒ Ｔ 手操器； ２．在危险区使用的 ＨＡＲＴ 手操器必须经过防爆认证。
主要技术参数
通道数： 双通道（通道间独立）
防爆标志： ［Ｅｘｉｂ］Ⅱ Ｃ 功耗（ 每一路） ：
功耗：约 １ ５ ０ ｍ Ｗ （安全栅内部功耗） 危险区信号：
输出电流：４ ～２ ０ ｍ Ａ 电流 ２０ｍＡ，负载电阻 ５００～８００ Ω时，电压跌 落≤ ４．５Ｖ 电流 ２０ｍＡ，负载电阻 ２５０ Ω时，电压跌落≤ ５Ｖ 电流 ２ ０ ｍ Ａ ， 负载电阻 ５ ０ Ω时，电压跌落≤ ６ Ｖ 安全区信号： 输入电流：４～２０ｍＡ 精度（ ２ ０ ℃） ： ０．３％ Ｆ．Ｓ． 温度漂移： ０．１％ Ｆ．Ｓ／１０℃ 国家仪器仪表防爆安全监督检验站（ Ｎ Ｅ Ｐ Ｓ Ｉ ） 认证参数（ ９ 、１ ０ 和 １ １ 、１ ２ 端子间） ： Ｕ Ｏ＝ ２ ３ ． １ Ｖ ， Ｉ Ｏ ＝ ２ ９ ｍ Ａ ， Ｐ Ｏ＝ ６ ７ ０ ｍ Ｗ ， Ｕ Ｍ ＝ ２ ５ ０ Ｖ Ⅱ Ｃ：Ｃ Ｏ＝０．５５ μＦ ， ＬＯ＝ ０．４５ｍ Ｈ Ⅱ Ｂ：Ｃ Ｏ＝ １．６５ μＦ ， ＬＯ＝１．３ｍ Ｈ Ⅱ Ａ：Ｃ Ｏ＝ ３．３ μＦ ， Ｌ Ｏ＝ ２．８ｍ Ｈ 连接的现场设备及所处区域： 阀门定位器、电 ／ 气转换器 １ 区、２ 区，ＩＩＡ、ＩＩＢ、ＩＩＣ， Ｔ４～Ｔ６ 危险区
安全区信号： 输入信号：４～２０ｍＡ、ＨＡＲＴ 数字信号 ＨＡＲＴ 通信负载电阻：≥ ２５０ Ω
安全栅选型
EC
X
I
L
1
D
L
供电方式 缺省：有源供电 24VDC L：两线制回路供电 T：导轨供电 报警功能 缺省：无报警功能 A:一路报警功能 A2：二路报警功能
X：本安
I：input O：output
有无液晶屏 缺省：无 L：有LCD
通讯功能 缺省：无通讯功能 C：485通讯 缺省：无第二路输出 第二路输出功能 1：继电器输出 2：1：1信号输出 3：4-20mA 4：0-20mA 5：0-10mA 6：0-10V 7：0-5V 8：1-5V 9：两线无源晶体管输出 0：三线有源晶体管输出 1E：45mA数字信号输出 第一路输出功能 1：继电器输出 2：1：1信号输出 3：4-20mA 4：0-20mA 5：0-10mA 6：0-10V 7：0-5V 8：1-5V 9：两线无源晶体管输出 0：三线有源晶体管输出 1E：45mA数字信号输出 是否为转速监控型 缺省：否 R： 是
输入信号类型 1：开关量（数字量）信号 2：频率 3：电流 4：热电偶 5：热电阻 6：电压
通道数： 缺省：单通道 D：双通道
选型举例：模拟量输入安全栅 单输入单输出4-20mA 型号为：ECXI-33 双输入双输出4-20mA 型号为：ECXI-3D33 模拟量输出安全栅 单输入单输出4-20mA 型号为：ECXO-33
供电方式：导轨供电或端子供电
常见安全栅的种类
②
使用隔离式安全栅，可以将危险区的现场回路信号和 安全区回路信号有爆系统应用时的施工。 ③ 使用隔离式安全栅，大大增强了检测和控制回路 的抗干扰能力，提高系统可靠性。 ④ 使用隔离式安全栅，允许现场仪表接地，允许现 场仪表为非隔离型的。 ⑤ 隔离式安全栅有许多保护功能电路，意外损坏的 可能性较小，允许现场仪表带电检修，这样可缩短工程开 车准备时间和减少停车时间。
因此，对比齐纳式和隔离式安全栅的特点和性能后可以
看出，隔离式安全栅有着突出的优点和更为广泛用途， 虽然其价格略高于齐纳式安全栅，但从设计、施工安装、 调试及维护成本来考虑，其综合成本可能反而低于齐纳 式安全栅。在要求较高的工程现场几乎无一例外地采用 了隔离式安全栅作为主要本安防爆仪表，隔离式安全栅 已逐渐取代了齐纳式安全栅，在安全防爆领域得到了日 益广泛的应用. 隔离式应用优点： ① 隔离式安全栅与齐纳式安全栅相比，虽然价格要高 一些，但是它许多优点和特点还是给用户带来许多方便， 使越来越多用户偏向的选择隔离式安全栅。
常见安全栅的种类
介绍 安全保持器;safety barrier 安全栅－电偶输入/单通道/回路供电(NPEXA-C11L)安 全栅
安全栅传输精度:±0.2%F.S(不包括冷端补偿精度).
别称 ： 安全栅 又称安全保持器。本安回路的安全接口， 它能在安全区和危险区之间双向转递电信号，并可限制因 故障引起的安全区向危险区和能量转递。一般安全栅有齐 纳式、隔离式、中继放大式、电阻式。
采用了将输入、输出以及电源三方之间相互电气隔 离的电路结构，同时符合本安型限制能量的要求。与齐纳 式安全相比，虽然价格较贵，但它性能上的突出优点却为 用户应用带来了更大的受益：
1.由于采用了三方隔离方式，因此无需系统接地线 路，给设计及现场施工带来极大方便。 2.对危险区的仪表要求大幅度降低，现场无需采用 隔离式的仪表。
常见的安全栅结构形式分为齐纳式和隔离式
常见的安全栅结构形式分为齐纳式和隔离式齐纳式和隔离式是常见的安全栅结构形式，两者都是为了实现安全防护的目的，但在具体的实施和应用中，有一些明显的区别。
1. 齐纳式安全栅齐纳式安全栅是一种常见的机械式防护设备，其基本原理是通过一个或多个可移动的栅格来划分和隔离危险区域。
这种结构常用于防护机械传动装置，如输送机、机床等设备。
齐纳式安全栅的主要特点包括：- 栅格可移动：齐纳式安全栅具有可移动性，操作人员可以根据需要将栅格打开或关闭，方便进入或离开危险区域。
- 简单可靠：齐纳式安全栅的结构相对简单，易于安装和维护，同时具有较高的可靠性。
- 可视性好：由于栅格一般采用金属网格或透明材料制成，所以操作人员在栅格关闭的情况下，仍然可以通过栅格观察到危险区域内的情况。
虽然齐纳式安全栅具有一些优点，但也存在一些限制和局限性。
例如，栅格的开口需要足够宽，以便操作人员可以进入危险区域进行维修或调试工作，这就会带来一定的安全隐患。
此外，栅格的可移动性也可能导致操作人员忽视关闭栅格的重要性，进而降低防护效果。
因此，在使用齐纳式安全栅时，操作人员需要严格遵守相关规定和操作指南，确保安全性。
2. 隔离式安全栅隔离式安全栅是一种较为高级的安全防护设备，其基本原理是通过固定的障碍物将危险区域与安全区域彻底分离开来。
这种结构常用于重要设备或危险场所的安全防护，如清洁房、实验室等。
隔离式安全栅的主要特点包括：- 隔离彻底：隔离式安全栅通过固定的墙体、屏蔽材料等实现对危险区域的彻底隔离，确保危险物质或设备无法进入到安全区域。
- 安全可靠：隔离式安全栅的结构通常比较复杂，需要经过专业设计和施工，并且需要严格遵守相关的安全标准和规范。
因此，隔离式安全栅具有较高的安全可靠性。
- 可控性：隔离式安全栅一般设有门禁系统或其他访问控制设备，只允许授权人员进入危险区域。
操作人员可以通过这些设备对安全栅进行控制和管理。
隔离式安全栅相较于齐纳式安全栅，具有更高的安全性和可控性。
安全光栅的选型是怎样的
安全光栅的选型是怎样的安全光栅是通过漏电保护电路和接近传感器组成的一种用于感知工业设备安全状态的安全防护装置。
其主要作用是在机器设备运行时，避免人员将手、脚或其他身体部位插入机器运行区域中，从而达到保护人身安全的目的。
在选型安全光栅时，需要考虑以下几个因素：防护高度及安装位置首先需要了解设备的防护高度，以及安装位置。
在确定防护高度时，可以考虑触发器件的特点来选择适当的光电栅高度进行防护。
同时还需要关注安装位置，能否保证在检测范围内并且能够确保安全。
检测范围及分辨率安全光栅需要满足检测范围的需求，确保被检测的区域与应用场景相适应。
同时还需要关注分辨率，保证光栅的检测能力能够满足操作要求。
输出信号在选型时，需要关注光栅的输出信号种类，通常包括模拟量和数字量输出。
可以根据应用要求选择适当的信号类型，确保通讯方式和其他硬件设备的兼容性。
延时时间及触发区域在不同的应用场景中，需要根据实际情况选择合适的延时时间，以保证信号输出的正确性。
同时，触发区域也是一个需要关注的因素，不同的光栅会有不同的触发范围，应该根据实际工作环境来进行选择。
抗光干扰性在一些工作环境中，可能会受到日光、荧光灯等光源的影响，所以在选型时需要考虑光栅的抗光干扰性能，确保在复杂的光照情况下仍能准确检测到目标。
防护等级安全光栅常常需要在恶劣的环境下工作，所以选型时需要考虑它的防护等级。
高等级的光栅能够更好地承受恶劣环境的冲击和侵蚀，可靠性更高。
综上所述，对于不同的应用场景，选择适当的安全光栅是至关重要的。
因此，需要根据实际情况综合考虑以上因素，结合设备要求来选择光栅产品。
安全栅的基础知识详解
安全栅的基础知识详解目录一、安全栅概述 (2)二、安全栅的分类 (2)1. 物理安全栅 (4)2. 逻辑安全栅 (5)三、安全栅的功能特点 (6)1. 防护功能 (7)2. 控制功能 (9)3. 报警功能 (9)四、安全栅基础知识详解 (11)1. 安全栅的构成 (12)2. 安全栅的工作原理 (13)3. 安全栅的安装与配置 (14)五、安全栅的应用场景 (15)1. 网络安全领域的应用 (16)2. 数据安全领域的应用 (18)3. 物联网领域的应用 (19)六、安全栅的发展趋势与挑战 (20)1. 安全栅的发展趋势 (21)2. 安全栅面临的挑战与应对策略 (23)七、安全栅的选型与维护 (24)1. 选型指南 (25)2. 维护保养方法 (26)八、安全栅法律法规及合规性 (28)1. 相关法律法规介绍 (29)2. 合规性建议与注意事项 (30)九、案例分析与实践应用 (31)1. 成功案例介绍与分析 (33)2. 实践应用中的注意事项与经验分享 (34)十、总结与展望 (35)一、安全栅概述安全栅是一种用于工业自动化领域的设备，其主要功能是确保在危险环境中工作的设备的安全性。
它通过隔离、转换和限制电流、电压和频率等参数，将潜在的危险能量降到最低，从而保护操作人员和周围环境免受伤害。
安全栅按照工作原理和应用场景的不同，可以分为多种类型，如气体安全栅、液体安全栅、电磁屏蔽安全栅等。
这些安全栅通常由输入电路、隔离电路、限流限压电路、信号处理电路和保护电路等部分组成。
在工业自动化系统中，安全栅扮演着至关重要的角色。
它能够确保控制系统与危险环境之间的有效隔离，防止因误操作或设备故障导致的事故发生。
安全栅还可以提供必要的信号处理和保护功能，以确保控制系统在各种恶劣环境下都能稳定、可靠地运行。
安全栅作为一种重要的工业安全设备，为工业自动化系统的安全、高效运行提供了有力保障。
了解和掌握安全栅的基础知识对于从事工业自动化领域工作的人员来说具有重要意义。
Wave-Ex 新增安全栅选型样本
WAS5 AIX AOS DCS
● 24Vdc 供电 ● DIN 导轨独立式安装方式 ● 输入、输出和电源端高可靠隔离 ● 采用 Wave 系列 17.5mm 宽的外壳结构
技术数据
危险侧输入 现场设备 现场设备所处场所 输入信号 配电 正常工作电流 安全侧输出 输出电流 / 负载电阻（默认输出方式） HART 通信时负载电阻 输出电压 / 负载电阻（客户特殊指定输出方式） 传输特性 传输精度（20℃，4...20mA） 温度漂移（-20℃...+60℃） 响应时间 工作电源 供电电压 功率消耗 电源保护 一般特性 工作温度 存储温度 外形尺寸 重量 绝缘参数 EMC 标准 绝缘强度（本安端与非本安端） 绝缘电阻（本安端与非本安端） 防爆认证 认证机构 防爆标志 认证参数(1,2，3 端子间）
热电阻 / 热电偶 输入安全栅
单通道
7760054041
CBX 5000 USB
温度安全栅组态套件
适用安全栅: WAS5 TIX AOS DCS（订货号 7760054074）
外形尺寸图
外形尺寸( 深 × 高 × 宽） ：112.4mm×92.4mm×17.5mm
17.5
92.4
1
2
3
4
5
6
112.4
B.4
WAVE EX 系列—一进两出数字量输入安全栅 WAVE EX 系列
WAS5 DIX DOS DCT
● 24Vdc 供电 ● DIN 导轨独立式安装方式 ● 输入、输出和电源端高可靠隔离 ● 采用 Wave 系列 17.5mm 宽的外壳结构
技术数据
危险侧输入 现场设备输入信号 现场设备所处场所 输入信号 开路电压 短路电流 安全侧输出 响应时间 驱动能力 负载类型 输入输出特性（置为同相控制） 符合 DIN19234 的 NAMUR 接近开关，开关等现场设备 0 区、1 区、2 区，I I A 、I I B 、I I C ，T 4 . . . T 6 危险区 开关、接近开关 ≈ 8V ≈ 8mA ≤ 20ms 250V,a.c.,2A 或 30V,d.c.,2A 电阻性负载 现场开关闭合或输入回路电流＞ 2.1mA,输出继电器闭合，通道 黄色指示灯亮 现场开关开路或输入回路电流＜ 1.2mA,输出继电器开路，通道 黄色指示灯灭 由面板拨动开关 K3、K2 设置，详见随机说明书 由面板拨动开关 K 1 设置，详见随机说明书 开关输入， 需要断线检测功能时， 须在开关两端并联 10k Ω电阻 20...35Vdc 约 50mA(24Vdc 供电，继电器触点闭合时） 反向保护 -20℃...+60℃ -40℃...+80℃ 112.4mm × 92.4mm × 17.5mm（深×高×宽） 约 100g IEC 61326-1 ≥ 2500V ac,1min ≥ 100M Ω,500V dc NEPSI [Ex ia]IIC Uo=10.5V,Io=14mA,Po=37mW,Um=250V r.m.s. IIC: Co=2.4 μ F，Lo ＝ 165mH IIB: Co=7.2 μ F，Lo ＝ 840mH IIA: Co=19.2 μ F，Lo ＝ 1320mH
和利时安全栅 系列产品选型样本2015版
通用要求》 GB 3836.4-2010《爆炸性气体环境用电气设备 第4部分：
本质安全型“i”》 GB 3836.20-2010《爆炸性气体环境用电气设备 第20部分：
设备保护级别（EPL）为Ga级的设备》 GB/T 19001-2008 等同IS09001:2008《质量管理体系要求》
主要技术参数
防爆认证
国家级仪器仪表防爆安全监督检验站（NEPSI）认证 防爆标志：[Ex ia Ga] ⅡC 最高电压（Um）：250V 认证参数： 端子（7、8间），（10、11间） UO=25V，IO=140mA，PO=875mW ⅡC：CO=0.11μF，LO=1.32mH ⅡB：CO=0.84μF，LO=3.96mH ⅡA：CO=2.97μF，LO=10.56mH
2(-)
4 通道1
5
3 通道2
6
DCS、PLC
22k
3 杭州和利时自动化有限公司
12V/45mA驱动，开关量输出隔离栅
一进一出：AM1021EX 二进二出：AM1022EX
12V/45mA驱动，开关量输出隔离栅，将安全区的电源通过开 关控制，驱动危险区的现场本安设备，它适用于驱动如电磁阀、 声光报警器等本安设备。允许控制开关直接连24V DC供电回路的 任一端。
产品特征
供电：独立供电 通道数：一进一出、一进二出、二进二出 功能：信号隔离传输、变送转换、分配 匹配信号及本安仪表： 开关、接近开关输入 驱动本安电磁阀、指示灯的本安电源输出 二线制、三线制变送器输入（包括HART） 电流信号输入/输出 热电偶、毫伏信号、热电阻输入
认可标准及产品认证
杭州和利时自动化有限公司
安全栅规格书(一)
安全栅规格书(一)安全栅是一种重要的安全设备，其规格书是进行安全栅选型、设计、制造和安装的依据。
安全栅规格书通常包括安全栅的规格、材质、功能、性能、工作条件、结构、制造标准、安装要求和检测标准等信息。
下面我们就来详细了解一下安全栅规格书。
一、安全栅的规格安全栅的规格是指安全栅的尺寸、形状和重量等。
一般分为外形尺寸和内部尺寸。
外形尺寸是指安全栅外部的长、宽和高等尺寸。
内部尺寸是指安全栅内部有效的宽和高等尺寸。
同时，安全栅的重量也会对选型、制造和安装有一定的要求。
二、安全栅的材质安全栅的材质是指安全栅的制造材料，主要是由钢、铝、不锈钢、塑料等多种材料制成。
在选择材料时应考虑到材料的强度、韧性、刚性、耐磨性、耐腐蚀性等因素，以满足使用的要求。
三、安全栅的功能安全栅的功能包括防护对象、防护级别、操作方式等。
针对不同的应用场合，安全栅的功能也不同。
它可以用于机器设备、围墙、楼梯平台等场合。
同时，它还可以具有关键零部件监控、声光报警等特殊功能。
四、安全栅的性能安全栅的性能包括运行性能、抗冲击性能、防护能力、密封性能等。
在安全栅的设计和制造过程中，需要对这些性能进行考虑和测试。
五、安全栅的工作条件安全栅的工作条件包括工作环境、温度、湿度等因素。
考虑到不同的工作环境，安全栅的制造和选型也不同，如在室外使用的安全栅应该具有耐用、抗风能力强等特点。
六、安全栅的结构安全栅的结构包括框架、网格、挂接件和安装方式等。
它们的设计和组合效果直接影响到安全栅的功能和性能。
比如安全栅的网格需要具有足够的强度和稳定性，以保证防护作用的实现。
七、安全栅的制造标准安全栅的制造标准包括产品的制造和质量测试等。
通过质量标准化制度实现产品的整体标准化和规范化，从而确保产品质量的稳定性和可靠性。
八、安全栅的安装要求安全栅的安装要求包括安装位置、安装方式、安装时间等。
在安装时，应根据安全栅的规格和结构要求进行操作，以确保安全栅的稳定安装和正常使用。
隔离安全栅选型原则
隔离安全栅选型原则隔离安全栅在工业环境中被广泛使用，主要用于防止危险区域与安全区域的交叉污染。
在选择隔离安全栅时，需要遵循一定的原则以确保其性能和安全性。
本文将重点介绍隔离安全栅选型时应考虑的五个关键原则：安全性、适用性、可靠性、易于维护和经济性。
一、安全性1.隔离安全栅应具有足够的机械强度和稳定性，能够承受正常操作条件下的载荷和压力。
2.隔离安全栅的材料应具有耐腐蚀、阻燃等特点，确保在危险环境下能够长期稳定工作。
3.隔离安全栅的结构设计应防止员工因意外接触而受伤，如锐利的边角、突出的部分等。
二、适用性1.根据实际需求选择合适的隔离安全栅类型，如固定式、移动式、可调节式等。
2.隔离安全栅的尺寸应与现场环境相匹配，确保其能够满足空间和高度等要求。
3.隔离安全栅应易于清洁和维护，方便进行日常保养和卫生管理。
三、可靠性1.隔离安全栅应具有高度的可靠性和稳定性，能够长时间保持性能不降低。
2.隔离安全栅应采用高品质的零部件和材料，确保其在使用寿命内能够持续满足性能要求。
3.定期进行维护和检查，确保隔离安全栅的正常运行，及时发现并解决潜在问题。
四、易于维护1.隔离安全栅的结构设计应便于清洁和维护，方便快速拆装和更换部件。
2.应提供详细的维护指南和技术支持，帮助用户正确使用和维护隔离安全栅。
3.在使用过程中如发现故障或问题，应及时进行维修或更换，以确保安全栅的正常使用。
同时为了降低故障发生的概率，可以采取一些预防措施，例如定期检查、润滑和清洁等。
这些措施可以帮助维护设备的使用寿命和性能，确保其始终处于良好的工作状态。
五、经济性1.在满足性能和安全要求的前提下，应尽量选择价格合理、性价比高的隔离安全栅产品。
2.在购买隔离安全栅时，还应考虑到后期维护和更新的成本，选择易于维护和升级的产品。
3.在投资隔离安全栅时，应考虑到长期使用的效益，不能只关注短期的采购成本。
合理的投资决策应该基于整个生命周期的成本和收益。
另外为了确保隔离安全栅的使用效果和安全性，需要注意以下几点操作要点：首先在使用前应详细阅读产品说明书，了解正确的使用方法和注意事项；其次应定期进行检查和维护，确保设备的正常运转；最后在使用过程中如遇到任何问题或故障，应及时联系专业人员进行维修或更换。
辰竹选型热电阻安全栅
器
１０
５
通 道１
６
负载Байду номын сангаас
双通道
［Ｅｘｉａ］Ⅱ Ｃ
ＧＳ８０７９－ＥＸ 热电阻隔离式安全栅作用，将现场 二线制或三线制热电阻信号转换成 ４ ～２ ０ ｍ Ａ 信号，
13 14 15
二线制 热电阻
三线制 热电阻
１３
变
１４
送 器
１５
７
通 道２
负载
８
从危险区隔离传送到安全区。该产品需要独立供
电，电源、输入和输出三隔离。有二个独立输入 ／ 输
防爆标志： ［Ｅｘｉａ］Ⅱ Ｃ 电源：
２０～３５Ｖ，ｄ．ｃ． 功耗：
约 ０．５Ｗ（２４Ｖ 供电） 危险区信号： 输入信号：二线制、三线制、四线制热电阻
信号范围：６０～４００ Ω 安全区信号： 输出信号：电阻（同输入 １：１） 供电电流：０．５～３mA 输出精度（２ ０ ℃）：
主要技术参数
通道数： 单输入双输出（两路输出之间隔离）
防爆标志： ［Ｅｘｉａ］Ⅱ Ｃ
电源： ２０～３５Ｖ，ｄ．ｃ．
功耗： 约 ２．３Ｗ（２４Ｖ 供电，两路 ２０ｍＡ 信号输出）
危险区信号： 输入信号类型：Ｐｔ１００、Ｃｕ１００、Ｃｕ５０ 输入信号范围：－５０～＋８５０℃ 量程范围：１００～８５０℃
注：信号类型、信号范围、量程，用户订货时指定 安全区信号：
０ 区、１ 区、２ 区，ＩＩＡ、ＩＩＢ、Ⅱ Ｃ，Ｔ４～Ｔ６ 危险
区
危险区
安全区
二线制 三线制 热电阻 热电阻
负载
４－２０ｍＡ
变
送
器
电源
端子号 １
安全区 ２ （黄色端） ３
４
危险区 ９ （蓝色端）
常见的安全栅结构形式分为齐纳式和隔离式
常见的安全栅结构形式分为齐纳式和隔离式在现代工业设施中，安全栅是一种重要的设备，用于保护操作人员和设备免受潜在的危险。
安全栅可以是任何一种物理障碍，从简单的栅栏到更复杂的传感器和监控系统。
在这里，我们将介绍两种常见的安全栅形式：齐纳式和隔离式。
齐纳式齐纳式安全栅是一种简单但有效的物理栅栏，通常由金属栅栏、安全门和开关组成。
齐纳式安全栅的工作原理是，每当操作者进入安全栅的范围内时，开关就会禁止机器运行。
这种安全栅的主要优点是可靠性高和使用寿命长。
它不需要主动电子元件来实现安全，因此更容易维护和更容易理解。
另一方面，它的缺点是，它需要一定的空间，因为它需要一定的距离作为缓冲区，以确保操作员的安全。
此外，它不能检测到部分区域内的物体和人员，因此不能处理非常复杂的问题。
总体而言，齐纳式安全栅比较适合简单的制造和物流环境，这些环境中没有复杂的操作和动态变化。
隔离式与齐纳式安全栅相比，隔离式安全栅更加适合复杂的制造环境。
隔离式安全栅不是通过物理障碍来实现安全，而是通过电子和计算机系统来实现。
这些电子和计算机系统能检测到周围的物体，从而实现更全面的安全监测。
在隔离式安全栅中，使用成对的光栅，通过受光器和发光器发出光线，并在传感器进行检测，以确定所涉及区域的安全性。
如果发现存在异常情况，比如检测到有人进入区域或有物体阻碍了系统的视线，则系统会立即切断电源并停止运行。
隔离式安全栅的优点是，它能实现不同安全等级的设定，适应复杂的生产环境，并且可以更好地保护操作人员和设备安全。
其缺点是，设备价格相对较高，同时由于设备复杂性，也需要更多时间和经验对其进行维护。
结论齐纳式和隔离式安全栅都是非常常见的工业设备，用于保护操作人员和设备的安全。
齐纳式适用于简单的环境，价格比较便宜，并且维护方便。
而隔离式的成本相对较高，但可以实现不同的安全级别和更全面的安全检测。
具体选择哪种类型的安全栅，应该根据生产环境的实际需求和复杂程度来选择。
安全光栅的参数及选型
安全光栅的参数及选型安全光栅是一种基于光学原理，用于安全保护的设备，主要是用于机器人、自动化生产线以及其他工业领域中的安全保护。
在日常生活中也可以见到安全光栅的身影，例如自动售货机、自动饮料机等。
安全光栅参数安全光栅的参数包括安全距离、工作电压、工作温度、光电传感器数量等。
这些参数不同的安全光栅在不同的应用场景中都有着非常重要的作用。
安全距离安全距离是指光栅安装后能够检测到的最短距离。
安全光栅的安全距离一般为0.5 ~20米，距离越大，检测范围也就越大，但是也会增加其成本和适用性。
工作电压工作电压是指安全光栅的工作电源的电压，常见的电压有12V、24V、48V等等。
在选型时应根据实际需求决定，同时要注意提供足够稳定的电源。
工作温度工作温度是指安全光栅在稳定工作的温度范围，一般工业类光栅最低温度达到负40度，而最高温度则可以达到70度。
对于应用环境在高温、低温或者温度变化较大的情况下，需要选用适合的工作温度范围的光栅。
光电传感器数量光电传感器数量是安全光栅的一个重要参数，它决定了光栅可以将检测频率提高多少。
虽然光电传感器数量越多，光栅的检测精度也会随之增加，但成本也会越高。
安全光栅选型在选择合适的安全光栅设备时，需要考虑的因素有很多，包括：使用环境在选择合适的安全光栅设备时，需要考虑使用环境的因素，如室内还是室外、温度范围等等。
例如在室外环境下，需要考虑抗风吹雨淋等相关因素；在高温环境下，可选择能够在高温环境下稳定工作的光栅。
安全等级要求不同应用场景下对于安全等级的要求不同，如果需要高安全等级的安全光栅，可以选择带有安全标志认证的产品。
检测范围和精度要求在选择的时候还需考虑光栅的检测范围和精度要求，如何精确地实现检测范围和精度要求以及对于效率的影响等等。
技术及品牌要求在选择的时候还需考虑安全光栅的技术和品牌要求，如何选择品牌大家都熟知、技术已经成熟的安全光栅来保证其稳定性、安全性等。
结论在实际应用过程中，安全光栅的参数和选型是需要合理考虑的，这样才能够更好的把安全光栅应用在实际生产中。
常用的防爆形式有哪些？分别适合哪些情况？
常用的防爆形式有哪些？分别适合哪些情况？常用的防爆形式有哪些？分别适合哪些情况？隔离式安全栅的选用1、常用的防爆形式有哪些？分别适合哪些情况？根据IEC标准，爆炸性气体危险场所可分为0区，1区和2区.所谓0区是指在正常情况下，爆炸性气体混合物连续地或长时期地存在的场所；1区是指在正常情况下，爆炸性气体混合物有可能出现的场所；2区是指在正常情况下，爆炸性气体不可能出现或即使出现也只是短时间存在的场所。
因此，0区是最危险的场所，对0区的防爆要求也是最为严格的，必须要求达到本质安全型ia级比如帕罗肯科技PRG-1000。
1区比0区要求相对要弱，可以是本质安全型(ia与ib均可)，还可以是隔爆型，可以是增安型，还有几种不常用，但也可以做为1区的防爆，分别是：正压型、充油型、充沙型、浇封气密型。
除此以外，还可以是专门设计的防爆型式。
针对2区，可以是防爆要求最弱的无火花型。
当然，满足0区和1区防爆要求的防爆型式都可以拿来用。
有一点需要注意的是：不管什么型式的设备，均需国家防爆检测部门的核证，取得防爆证书，方可使用。
2、在什么时候我需要采用本安系统？针对于防爆性气体的防爆型式有多种分别可以用0区，1区和2区来去分。
0区防爆的要求是最严格的，它只允许使用本安型式(帕罗肯科技PRG-1000)。
在1区和2区，如果能使用本安型式也是再好不过的了。
另外，本安型式构成简单，对现场设备不需要采取过多达到防护措施（还需要防爆证书），这对如热电阻，开关等“简单设备”来讲，本安型式的优点尤为明显。
因此，本安系统目前被人们接受和喜爱。
安全栅作为本安系统关键组成部件，越来越被人所关注。
随着国内的联合取证慢慢被国际流行的参量取证所取代，工程师对隔离式安全栅的直接选型成为了可能。
这也间接的加速了本安系统在国内的应用。
3、安全栅是靠什么来防爆的？本安系统在国内越来越受人关注，作为其主要构成部件的安全栅，也被人们所认识。
那么，安全栅是靠什么来防爆的呢？控制能量，控制能量是安全栅防爆的法宝，不管是齐纳安全栅还是隔离式安全栅，都是通过控制能量来达到防爆规定的要求的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
24V配电
26
3
EKZ9000系列 隔离式安全栅
◆◆EKZ9718-111 一进一出，开关量输入式隔离栅 ◆◆EKZ9718-121 一进二出，开关量输入式隔离栅 ◆◆EKZ9718-221 二进二出，开关量输入式隔离栅
开关量输入，继电器输出隔离栅，接收来自危险区的开关或接近开关输入，通过安全栅隔离传 输到安全侧继电器输出。它具有输入断线检测报警指示及输入输出反相设置功能。需要独立供电， 电源、输入和输出三隔离。
EKZ9000系列 隔离式安全栅
隔离式安全栅原理
带有电流隔离功能的安全栅，被称为隔离式安全栅，简称隔离栅。 它是接在本质安全电路和非本质安全电路之间，通过高效率电磁混合隔离技术把两端电路隔 离，并在电路输出端再采用熔断丝或电阻保护的并联二极管组件，将供给本质安全电路的电压、电 流限制在一定的安全范围内的装置。 隔离栅通常由回路限能单元、电流隔离单元和信号处理单元三部分组成。回路限能单元中最 核心的电路为安全栅基本限能电路。此外，辅助有用于驱动现场仪表的回路供电电路和用于仪表信 号采集的检测电路。电流隔离单元包括变压器隔离组件、模数转换和数模转换电路。信号处理单元 则根据各品种隔离栅的功能要求实施信号处理。
隔离栅选型
现场仪表
开关量输入 （干接点或 接近开关）
开关量输出
变送器
调节阀 变送器和 调节阀 变送器或 调节阀 热电偶或毫 伏信号输入
型号 EKZ9718-111 EKZ9718-121 EKZ9718-221 EKZ9718-112 EKZ9718-122 EKZ9718-222 EKZ9720 EKZ9721-11 EKZ9721 EKZ9721-13 EKZ9721-21 EKZ9721-22 EKZ9721-23 EKZ9741/9741R EKZ9743/9743R EKZ9744/9744R EKZ9745/9745R EKZ9745P EKZ9742 EKZ9749
EKZ9772
独立供电，一进一出
热电阻
EKZ9772A
独立供电，一进一出
EKZ9773
独立供电，一进一出
频率量
EKZ9716 EKZ9717
独立供电，一进一出 独立供电，一进一出
备注
继电器输出
晶体管输出
12V<Uo<24V,Imax=45mA 12V<Uo<24V,Imax=35mA 12V<Uo<24V,Imax=45mA 12V<Uo<22V,Imax=60mA 12V<Uo<24V,Imax=35mA 12V<Uo<24V,Imax=45mA 12V<Uo<22V,Imax=60mA
输入和输出为反相控制设置：
由面板拨动开关（S1、S2）设置， 详见随机说明书
断线检测功能设置：
由面板拨动开关S3设置，详见随机说明书 开关输入，需要断线检测功能时， 须在开关两端并联10kΩ电阻
电 源：20～35V DC 绿色发光二极管：电源灯 黄色发光二极管：
每通道状态灯（输出被激励时灯亮） 一个，EKZ9718-111和EKZ9718-121 二个，EKZ9718-221
ಲ䏃䰤㛑ऩܗ
R
F
⬉⌕䱨行ऩܗ
ֵো໘⧚ऩܗ
外形尺寸
ᆑh催h८ PPhPPhPP
隔离栅组成示意图
114.5
⬉⑤ 99
22.5
1
EKZ9000系列 隔离式安全栅
隔离栅的优点
齐纳式安全栅和隔离式安全栅都能实现本质安全防爆的功能。与简单廉价的齐纳栅相比，隔 离栅会给用户带来哪些利益呢？
主要技术参数
危险侧：
输 入： 开关、接近开关 配电电压： ≈8V（开路时） 短路电流： ≈8mA
安全侧：
输 出： 继电器输出 响应时间： ≤20ms 驱动能力： 250V AC，2A或30V DC，2A，
电阻性负载
输入和输出特性（设置为同相控制时）：
现场开关闭合或输入回路电流＞2.1mA， 输出继电器闭合，通道黄色指示灯亮 现场开关开路或输入回路电流＜1.2mA， 输出继电器开路，通道黄色指示灯灭
ॅ䰽ऎ
ᴀ ᅝ 䆒
ᅝܼऎ 䱨行ᓣᅝܼᷙ
ৃ䴴䱨行
ᬙ䱰
ᅝܼऎ 䆒
䆒
ഄ
ᬙ䱰⬉⌕
Џ⬉⑤ ㋏㒳
隔离式安全栅无须“本安接地”
隔离式安全栅单点接地
如利用屏蔽电缆的话，在现场仪表侧或控制室一侧把电缆屏蔽接地即可。
䱨行ব䗕఼
ॅ䰽ऎ
ᅝܼऎ
ᴀ䋼 ᅝܼ 䆒
V2
ᅝܼऎ ⬉⇨䆒
V1
隔离式安全栅单点接地
2
EKZ9000系列 隔离式安全栅
① 隔离栅可将危险区的现场回路与主控室安全区的控制系统有效隔离。这种隔离可同时带来三大 好处：其一，隔离栅无需本安接地。简化了本安防爆应用时的工程施工。其二，大大增强了 检测和控制回路的抗干扰能力。其三，允许现场仪表接地，且现场仪表接地将不会与控制系 统接地之间产生相互影响。
② 应用隔离栅可缩短开车准备时间和减少停车时间。这是因为隔离栅具有比齐纳栅强得多的自 我保护能力，意外损坏的可能性较小。同时，隔离栅允许现场仪表带电检修，从而减少了停 车。
EKZ9740
EKZ9755 EKZ9756 EKZ9771 EKZ9771A
简介 独立供电，一进一出 独立供电，一进二出 独立供电，二进二出 独立供电，一进一出 独立供电，一进二出 独立供电，二进二出 独立供电，一进一出
回路供电，一进一出
回路供电，二进二出
独立供电，一进一出 独立供电，一进二出 独立供电，二进二出 独立供电，一进一出 独立供电，一进一出 独立供电，一进一出 独立供电，二进二出 独立供电，二进二出 回路供电，一进一出 回路供电，二进二出 独立供电，一进一出 独立供电，一进一出
③ 隔离栅具有较强的信号处理功能，给现场仪表和控制系统的应用提供了更大的选择空间。从而 使整个系统的配置更合理和有效。
④ 当用户同时应用DCS和ESD时，选用一进二出的隔离栅，可以有效地将两个系统隔离开来。从 而避免一个系统的故障影响另一个系统。
隔离式安全栅无须“本安接地”
当故障发生时，由于隔离式安全栅内有可靠的隔离单元，它对地产生电势，但对地电流不可 能从可靠隔离单元流向危险区，因此在安全栅的本安电路侧不需要专门本安接地，只要按照一般要 求。
HART 大功率
页码 4 4 4 6 6 6 8 9 10 11 9 10 11 12 12 13 14 15 16 16一路变送Βιβλιοθήκη 、一路调节阀1718
