盾构区间隧道偏差超限案例.docx案例一成都地铁1号线南延线华广区间盾构隧道偏差超限质量事故成都地铁1号线南延线华阳站~广都北站右线(以下简称:华广区间右线)全长708.667m,采用盾构法施工。

该盾构机于3月7日从广都北站始发,3月13日项目部测量组对1~12环进行管片姿态测量,测量成果显示隧道高程最大偏差为19mm;3月19日项目部对1~56环管片姿态进行复测,发现17-56环(GDYK25+533.3~+593.3)均出现不同程度的超限,其中56环垂直偏差达到+2010mm、水平偏差+52mm,但盾构机测量导向系统56环处显示的盾构垂直偏差为盾首-29mm、盾尾-25mm,水平偏差盾首+41mm、盾尾+35mm,成型隧道实测偏差与盾构机测量导向系统显示偏差严重不符。

经过调查,确认是盾构机VMT系统(盾构机上使用的一种测量自动导向系统)中输入了错误的盾构推进计划线数据文件,致使盾构机按照错误的计划线推进,导致盾构隧道轴线偏差。

加之项目部未按照测量规定的频次(每20环人工复测一次)进行人工复核,致使偏差不断扩大而未能及时被发现。

造成直接经济损失273万余元,构成市政基础设施工程质量一般事故。

一、工程概况成都地铁1号线南延线土建1标盾构区间,由科技园站~锦江站~华阳北站~华阳站~广都北站4个区间组成,线路沿天府大道西侧辅道敷设,设计总长6039m。

华阳站~广都北站盾构区间右线起点里程YDK24+901.7,终点里程YDK25+617.3,短链6.933m,全长708.667m。

二、事故经过1.该盾构所用的数据文件形成的经过2013年10月,项目部完成华广区间左右线设计轴线计算后,将计算结果报三级公司精测队进行复核,设计轴线计算结果正确,项目部收到经复核后的电子文件为“华广区间右线.DT2”,该文件保存在测量组共用工作U盘中。

三级公司复核后的书面材料于2014年2月23日返给项目部。

2013年11月,三级公司精测队队长郑某到工地对测量人员进行了VMT系统的使用培训。

国内盾构隧道工程事故案例分析

国内盾构隧道工程事故案例分析

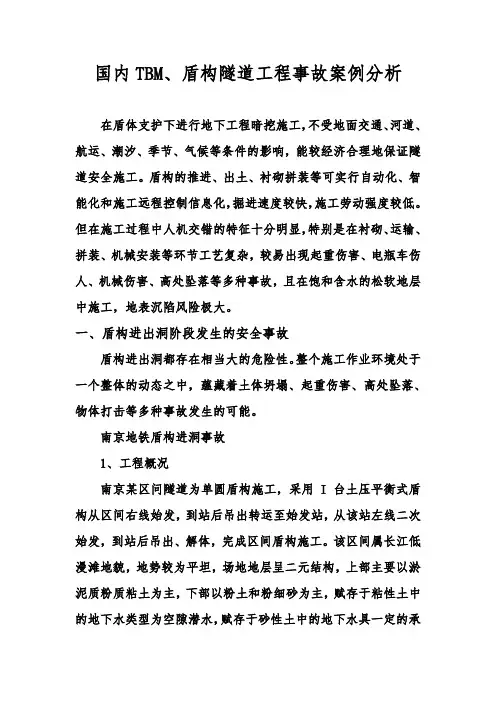

国内TBM、盾构隧道工程事故案例分析在盾体支护下进行地下工程暗挖施工,不受地面交通、河道、航运、潮汐、季节、气候等条件的影响,能较经济合理地保证隧道安全施工。

盾构的推进、出土、衬砌拼装等可实行自动化、智能化和施工远程控制信息化,掘进速度较快,施工劳动强度较低。

但在施工过程中人机交错的特征十分明显,特别是在衬砌、运输、拼装、机械安装等环节工艺复杂,较易出现起重伤害、电瓶车伤人、机械伤害、高处坠落等多种事故,且在饱和含水的松软地层中施工,地表沉陷风险极大。

一、盾构进出洞阶段发生的安全事故盾构进出洞都存在相当大的危险性。

整个施工作业环境处于一个整体的动态之中,蕴藏着土体坍塌、起重伤害、高处坠落、物体打击等多种事故发生的可能。

南京地铁盾构进洞事故1、工程概况南京某区问隧道为单圆盾构施工,采用I 台土压平衡式盾构从区间右线始发,到站后吊出转运至始发站,从该站左线二次始发,到站后吊出、解体,完成区间盾构施工。

该区间属长江低漫滩地貌,地势较为平坦,场地地层呈二元结构,上部主要以淤泥质粉质粘土为主,下部以粉土和粉细砂为主,赋存于粘性土中的地下水类型为空隙潜水,赋存于砂性土中的地下水具一定的承压性,深部承压含水层中的地下水与长江及外秦淮河有一定的水力联系。

到达端盾构穿越地层主要为中密、局部稍密粉土,上部局部为流塑状淤泥质粉质粘土,端头井6m采用高压旋喷桩配合三轴搅拌桩加固土体。

2、事故经过在盾构进洞即将到站时,盾构刀盘顶上地连墙外侧,人工开始破除钢筋,操作人员转动刀盘,方便割除钢筋,下部保护层破碎,刀盘下部突然出现较大的漏水漏砂点,并且迅速发展、扩大,瞬时涌水涌砂量约为260m3/h,十分钟后盾尾急剧沉降,隧道内同部管片角部及螺栓部位产生裂缝,洞内作业人员迅速调集方木及木楔,对车架与管片紧邻部位进行加固,控制管片进一步变形。

仅不到一小时,到达段地表产生陷坑,随之继续沉陷。

所幸无人员伤亡,抢险小组决定采取封堵洞门方案。

盾构法施工典型事故案例

盾构法施工典型事故案例

案例3:上海轨道交通4号线越江隧道坍塌事故
案例3:上海轨道交通4号线越江隧道坍塌事故
事故原因 (1)在冻结条件不太充分情况下进行开挖: 要求冻结时间50天,实际43天;6月24日回路温差大于要求 (2)施工单位对于险情征兆没有采取有效措施: 压力水流出;土温上升;水压力达到承压水压力没有紧急止水措施,没向隧道公司 和监理公司汇报
案例1:10号线二期六~莲区间下穿京西机务段
2011年8月27日风险事件情况:2011年8月27日12点58分,丰台工务段北京
地铁10号线下穿工程现场监护职工发现北京机务段机车出库线与入库线间 出现塌方。塌方处位于北京机务段641#道岔至北京西站1252#道岔(出库线)
和北京机务段601#道岔至北京西站1256#道岔(入库线)两线间,塌方上口
DF110161)并马上通知了现场指挥部调度、丰台工务段调度和线桥车间, 于13点05分办理了封线。丰台工务段及施工单位及时赶到塌方地点组织
抢修处理。抢修后,北京机务段出库线14点开通线路,限速5km/h;北
京机务段入库14点13分开通,限速5km/h。过车观察后,机车出库线、 入库线14点37分恢复正常速度。
¢105 0污水 管
约15m
塌陷位置
盾构
¢220 0雨水 管
人行 天桥 盾构 风 道
案例3:14号线东~将区间将台站始发端洞门土体塌方
6.22 接收端现场施工情况
6.22 始发端塌方情况
6.23 接收端现场施工情况
6.23 始发端施工情况
案例3:14号线东~将区间将台站始发端洞门土体塌方
6.24下午 风道内情况
案例3:14号线东~将区间将台站始发端洞门土体塌方
路面铺设钢板情况

盾构姿态偏差原因分析00

盾构姿态偏差原因分析00

天津地铁2号线机场延长线工程李明庄始发井盾构右线隧道轴线偏差原因分析与纠偏对策中煤第三建设(集团)有限责任公司天津地铁2号线机场延长线工程土建施工项目经理部一、李明庄右线盾构隧道轴线偏差环号: 设计距离设计角度实际角度偏差(mm,右偏为“+”)1 21.659 184.4736 184.4718 -1.8901310992 22.860 184.5455 184.465 -53.640657293 24.060 185.0204 184.511 -76.2878164894 25.261 185.0906 184.5442 -105.689852455 26.461 185.1600 184.5704 -145.734672316 27.662 185.2248 185.004 -178.093856737 28.862 185.2931 185.0433 -209.608719678 30.062 185.3610 185.0819 -243.392861979 31.262 185.4244 185.1258 -270.5387883310 32.462 185.4914 185.1914 -283.2840897411 33.662 185.5542 185.2356 -310.890898412 34.862 186.0206 185.295 -327.0423722313 36.061 186.0827 185.3633 -334.6255857414 37.261 186.1447 185.4318 -341.0603679815 38.460 186.2104 185.5306 -312.6963706716 39.660 186.2719 186.0001 -314.756830817 40.859 186.3332 186.0631 -320.90734442第1环第5环第10环第15环设计隧道中线实际隧道中线第17环实际中线与设计中线偏差示意图二、李明庄右线盾构轴线高程偏差环号视线前视实测高程设计高程较差1 -4.111 1.655 -5.514 -5.542 0.0282 1.671 -5.53 -5.572 0.0423 1.476 -5.544 -5.602 0.0584 1.496 -5.564 -5.632 0.0685 1.518 -5.586 -5.662 0.0766 1.537 -5.605 -5.692 0.0877 1.558 -5.626 -5.722 0.0968 1.576 -5.644 -5.752 0.1089 1.592 -5.66 -5.782 0.12210 1.579 -5.690 -5.812 0.12211 -4.136 1.590 -5.726 -5.842 0.11612 1.618 -5.754 -5.872 0.11813 1.646 -5.782 -5.902 0.12014 1.671 -5.807 -5.932 0.12515 1.687 -5.823 -5.962 0.13916 1.705 -5.841 -5.992 0.15117 1.721 -5.857 -6.022 0.165三、盾构姿态偏差原因分析:1.为了保证盾构不被洞门卡住,盾构始发采取切线始发。

国内盾构隧道工程事故案例分析

国内盾构隧道工程事故案例分析

国内TBM、盾构隧道工程事故案例分析在盾体支护下进行地下工程暗挖施工,不受地面交通、河道、航运、潮汐、季节、气候等条件的影响,能较经济合理地保证隧道安全施工。

盾构的推进、出土、衬砌拼装等可实行自动化、智能化和施工远程控制信息化,掘进速度较快,施工劳动强度较低。

但在施工过程中人机交错的特征十分明显,特别是在衬砌、运输、拼装、机械安装等环节工艺复杂,较易出现起重伤害、电瓶车伤人、机械伤害、高处坠落等多种事故,且在饱和含水的松软地层中施工,地表沉陷风险极大。

一、盾构进出洞阶段发生的安全事故盾构进出洞都存在相当大的危险性。

整个施工作业环境处于一个整体的动态之中,蕴藏着土体坍塌、起重伤害、高处坠落、物体打击等多种事故发生的可能。

南京地铁盾构进洞事故1、工程概况南京某区问隧道为单圆盾构施工,采用I 台土压平衡式盾构从区间右线始发,到站后吊出转运至始发站,从该站左线二次始发,到站后吊出、解体,完成区间盾构施工。

该区间属长江低漫滩地貌,地势较为平坦,场地地层呈二元结构,上部主要以淤泥质粉质粘土为主,下部以粉土和粉细砂为主,赋存于粘性土中的地下水类型为空隙潜水,赋存于砂性土中的地下水具一定的承压性,深部承压含水层中的地下水与长江及外秦淮河有一定的水力联系。

到达端盾构穿越地层主要为中密、局部稍密粉土,上部局部为流塑状淤泥质粉质粘土,端头井6m采用高压旋喷桩配合三轴搅拌桩加固土体。

2、事故经过在盾构进洞即将到站时,盾构刀盘顶上地连墙外侧,人工开始破除钢筋,操作人员转动刀盘,方便割除钢筋,下部保护层破碎,刀盘下部突然出现较大的漏水漏砂点,并且迅速发展、扩大,瞬时涌水涌砂量约为260m3/h,十分钟后盾尾急剧沉降,隧道内同部管片角部及螺栓部位产生裂缝,洞内作业人员迅速调集方木及木楔,对车架与管片紧邻部位进行加固,控制管片进一步变形。

仅不到一小时,到达段地表产生陷坑,随之继续沉陷。

所幸无人员伤亡,抢险小组决定采取封堵洞门方案。

长大盾构隧道贯通误差分析

长大盾构隧道贯通误差分析

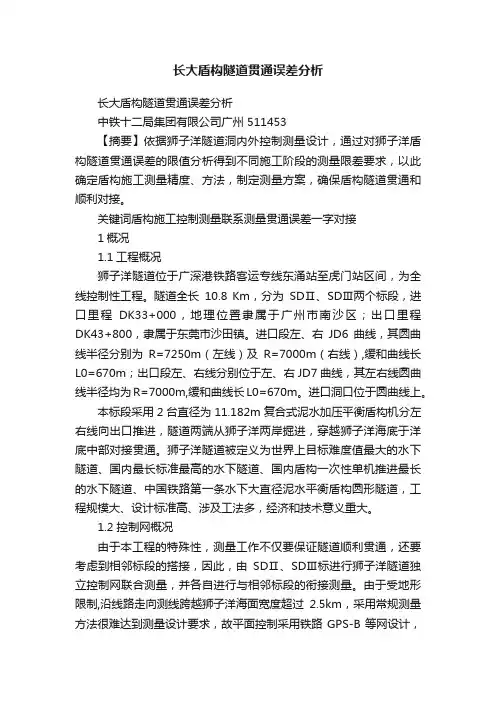

长大盾构隧道贯通误差分析长大盾构隧道贯通误差分析中铁十二局集团有限公司广州 511453【摘要】依据狮子洋隧道洞内外控制测量设计,通过对狮子洋盾构隧道贯通误差的限值分析得到不同施工阶段的测量限差要求,以此确定盾构施工测量精度、方法,制定测量方案,确保盾构隧道贯通和顺利对接。

关键词盾构施工控制测量联系测量贯通误差一字对接1概况1.1工程概况狮子洋隧道位于广深港铁路客运专线东涌站至虎门站区间,为全线控制性工程。

隧道全长10.8 Km,分为SDⅡ、SDⅢ两个标段,进口里程DK33+000,地理位置隶属于广州市南沙区;出口里程DK43+800,隶属于东莞市沙田镇。

进口段左、右JD6曲线,其圆曲线半径分别为R=7250m(左线)及R=7000m(右线),缓和曲线长L0=670m;出口段左、右线分别位于左、右JD7曲线,其左右线圆曲线半径均为R=7000m,缓和曲线长L0=670m。

进口洞口位于圆曲线上。

本标段采用2台直径为11.182m复合式泥水加压平衡盾构机分左右线向出口推进,隧道两端从狮子洋两岸掘进,穿越狮子洋海底于洋底中部对接贯通。

狮子洋隧道被定义为世界上目标难度值最大的水下隧道、国内最长标准最高的水下隧道、国内盾构一次性单机推进最长的水下隧道、中国铁路第一条水下大直径泥水平衡盾构圆形隧道,工程规模大、设计标准高、涉及工法多,经济和技术意义重大。

1.2 控制网概况由于本工程的特殊性,测量工作不仅要保证隧道顺利贯通,还要考虑到相邻标段的搭接,因此,由SDⅡ、SDⅢ标进行狮子洋隧道独立控制网联合测量,并各自进行与相邻标段的衔接测量。

由于受地形限制,沿线路走向测线跨越狮子洋海面宽度超过2.5km,采用常规测量方法很难达到测量设计要求,故平面控制采用铁路GPS-B等网设计,并参照国家GPS-C级网精度技术指标,大地四边形坚强网形结构施测。

施测时与设计院既有的GPS控制点联测以保持系统基准一致。

隧道独立控制网采用经设计院确认的控制点作为首级控制网,口端有GPS-C15,GPS-C16两点,出口端有J2,J3两点。
