变电站设备标志、标识要求
变电站设备标志、标识要求1、设备应标明标志及颜色，站内安全设施标志规范按《电力生产企业安全设施规范手册》执行。
1.1使用耐用型编号牌,断路器、隔离开关及其它设备标志用白底红字，接地刀闸用白底黑字。
1.2主变压器、站用变本体具有明显编号标志，本体颜色宜为珍珠白。
1.3主变冷却器及冷却风机应标明编号。
1.4断路器应有明显的调度双重编号。
1.5断路器位置指示器的箭头一律涂红漆，开关位置的"合位"用红色：’分位"用绿色。
1.6隔离开关（在操作把手明显处）应有调度编号，并在操作把手向上涂刷300毫米高度的红漆,并具有方向标志。
1.7接地刀闸在操作把手向上涂刷300毫米高度的黑漆，并具有方向标志。
1.8避雷器、电压互感器应标明调度双重编号。
1.9-次端子箱、机构箱应有明显的调度双重编号牌，室内外交、直流配电箱、照明电源箱应有明显的名称标志牌。
1.10装有固定围栏的设备围栏上悬挂明显的双重编号及安全标示牌。
1.11电力电缆的端头应标明相位。
1.12独立避雷针应有编号。
1.13室外高压母线两端具有明显的调度双重编号及相位标志。
1.14配电盘上负荷开关底部应标有馈线名称。
1.15配电盘正、反面顶部应有运行编号及名称（控制盘写电压等级），1.16控制盘和配电盘上的模拟线应按电压等级涂不同颜色。
电压由高低应按朱红、鲜黄、绛红、深蓝顺序（110kV、35kV、10kV、6kV）1.17各种表计、压板和按钮、切换开关等，应在标签框内标明名称。
交、直流保险还应标明回路名称、规格、容量。
1.18控制盘、保护盘、背面元件应有元件编号及与图纸对应的名称。
交直流盘后刀闸及保险应有编号及名称。
1.19二次电缆应有编号牌，编号牌应包括与图纸对应的编号名称，规范及电缆走向，电缆夹层内电缆引下处应标明屏柜编号。
1.20变电站同一类设备相序标志位置应统。
1.21爬梯遮栏:禁止攀登的架构爬梯上，其下边缘距地面大于等于1500毫米，框架与钢网应焊接牢固，防护门框应涂红漆。
电缆设施设备标识规范标准

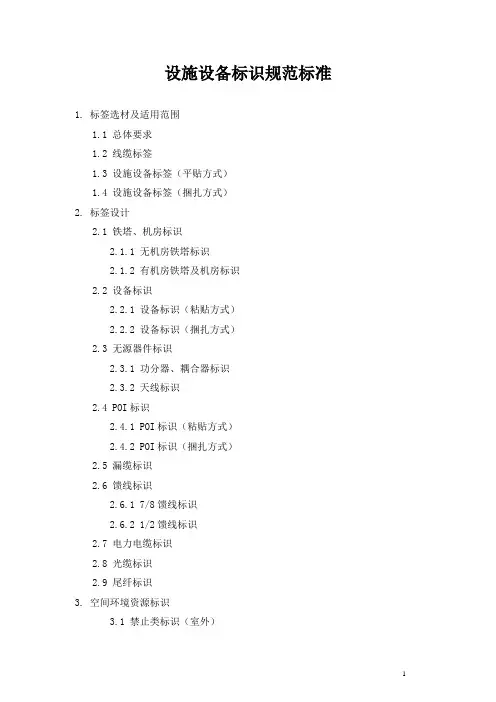

设施设备标识规范标准1. 标签选材及适用范围1.1 总体要求1.2 线缆标签1.3 设施设备标签（平贴方式）1.4 设施设备标签（捆扎方式）2. 标签设计2.1 铁塔、机房标识2.1.1 无机房铁塔标识2.1.2 有机房铁塔及机房标识2.2 设备标识2.2.1 设备标识（粘贴方式）2.2.2 设备标识（捆扎方式）2.3 无源器件标识2.3.1 功分器、耦合器标识2.3.2 天线标识2.4 POI标识2.4.1 POI标识（粘贴方式）2.4.2 POI标识（捆扎方式）2.5 漏缆标识2.6 馈线标识2.6.1 7/8馈线标识2.6.2 1/2馈线标识2.7 电力电缆标识2.8 光缆标识2.9 尾纤标识3. 空间环境资源标识3.1 禁止类标识（室外）3.2 禁止类标识（室内）3.3 警示类标识3.4 指示类标识4. 其它4.1 标签应用标准色样4.2 打印方式制作标签4.3 非打印方式制作标签5. 标签粘贴1. 标签选材及适用范围1.1 总体要求1.1.1 标签应根据不同的使用环境选择不同材质，应能够经受不同环境的考验。
1.1.2 通信设备线缆标签应通过国家相关质量认证和环保认证。
1.1.3 按应用环境来分，可以分为室内标签和室外标签，其中室内标签包括线缆标签和平面标签。
1.2 线缆标签1.2.1 线缆标签主要适用于对室内线缆进行标识，比如电源线、天馈线、尾纤、2M线等。
1.2.2 线缆标签应选用耐用基材，具有良好的柔软性和抗撕扯性，建议使用缠绕型旗形标签，对于线径大于10mm的线缆，建议采用吊牌方式。
1.2.3 根据线缆标签应用环境和使用年限要求不同，建议采用以下两种材质，参数如表1-1。
表1-11.3 设施设备标签（平贴方式）1.3.1 平贴方式的设施设备标签主要适用于铁塔和机房，以及安装于机房内的ODF、直流配电柜、开关电源、交流配电箱、蓄电池、综合柜、无线机柜、空调等设备。
铁塔和机房标签平贴于机房（柜）门前后（柜内），设备标签平贴于设备右上角。
开关站安健环设施设置示例
1 / 22一、A 型开关站安健环设施配置图1、高压配电室门牌配置原则：（1）固定于室内配电站门显眼位置。
（2）对于设置有独立高压室、低压室、变压器室的室内配电站，应在各独立室门处分别设置门牌，并分别注明高压室、低压室、变压器室。
（3）室内配电站的变压器室内如只放置一台变压器，则门牌上应注明该变压器位置编号。
2、控制及值班室门牌3、“门口一带严禁停放车辆、堆放杂物等”标志牌配置原则：（1）设置在电房的门上（2）设置在台架变、坐地式台变的围栏或围墙的门上4、“未经许可不得入内”标志牌配置原则：（1）设置在电房出入口处的适当位置（2）设置在电缆隧道出入口处的适当位置5、“止步高压危险”标志牌配置原则：（1）设置在电房的正门及箱变、电缆分接箱的外壳四周（2）设置在台架变、坐地式台变的围墙、围栏及门上（3）设置在户内变压器的围栏或变压器室门上6、“紧急出口”标志牌配置原则：设置在便于安全疏散的紧急出口，与方向箭头结合设在通向紧急出口的通道、楼梯口等处7、防误装置解锁工具箱配置原则：（1）电房应设置防误装置解锁工具箱，放置解锁钥匙或用具。
（2）箱体宜用上墙安装的铝合金箱，当采用SMC 等其它材质时箱体宜为灰色。
面板材料采用钢化玻璃，尺寸应为400mm×300mm×100mm。
8、工具箱配置原则：（1）电房内应装设工具箱，箱内放置配电柜操作工具，并配备“禁止合闸，有人工作”、“禁止合闸，线路有人工作”及“在此工作”等标示牌，数量按实际情况配置。
（2）箱体宜用上墙安装的铝合金箱，当采用SMC 等其它材质时箱体宜为灰色，尺寸应为680mm×560mm×100mm。
9、防鼠挡板配置原则：（1）为防止小动物短路故障引发的电气事故，在各户内电房、电缆室等出人口处，应装设防小动物挡板。
（2）防小动物挡板宜采用工程塑料、铝合金、不锈钢等不易生锈、变形的材料制造，其上部要求设置防止绊跤线标志（防止绊跤线采用450 间隔斜线排列进行标注，其中黄色线宽度一般在l00mm～150mm，黑色线宽度一般在75mm～l00mm），标志线宽应为80mm。
设备机房标示标牌

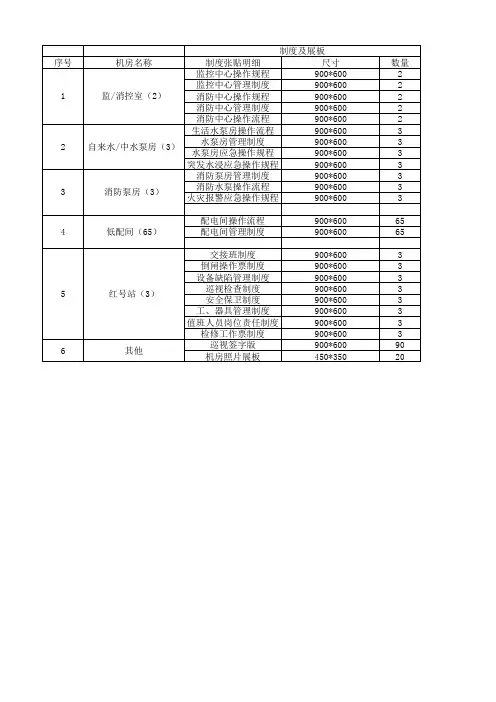

尺寸 260*120 260*120 260*120 260*120 260*120 260*120 260*120 50*90 50*90 160*80 160*80 160*80 260*120 260*120 260*120 260*120 260*120
数量 3 3 2 3 3 10 10 200 200 65 200 10 12 5 5 12 5
序号
1
2
3
制度张贴明细 监控中心操作规程 监控中心管理制度 监/消控室（2） 消防中心操作规程 消防中心管理制度 消防中心操作流程 生活水泵房操作流程 水泵房管理制度 自来水/中水泵房（3） 水泵房应急操作规程 突发水浸应急操作规程 消防泵房管理制度 消防水泵操作流程 消防泵房（3） 火灾报警应急操作规程 配电间操作流程 配电间管理制度 交接班制度 倒闸操作票制度 设备缺陷管理制度 巡视检查制度 安全保卫制度 工、器具管理制度 值班人员岗位责任制度 检修工作票制度 巡视签字版 机房照片展板
数量 2 2 2 2 2 3 3 3 3 3 3 3 65 65 3 3 3 3 3 3 3 3 90 20
4
低配间（65）
标识牌 名称 生活水泵房 中水泵房 监控中心 变电站 消防泵房 生活水箱 中水水箱 常开 常闭 配电间 配电柜 消防水泵控制箱 机房重地 非请勿入 电站重地 闲人免进 （变电站） 止步 高压危险 （变电站） 机房重地 严禁烟火 有人操作 禁止合闸
机房名称
制度及展板 尺寸 900*600 900*600 900*600 900*600 900*600 900*600 900*600 900*600 900*600 900*600 900*600 900*600 900*600 900*600 900*600 900*600 900*600 900*600 900*600 900*600 900*600 900*600 900*600 450*350
发电厂现场标牌(示例)知识讲解
生产标志标准12131516 电缆线路标志牌线路（母线）相位标志牌电力线路（电缆）标志牌阀门标志牌1、应标明电缆线路电压等级、线路名称、电缆型号、规格及终点（并联时用的电缆应有顺序号）；2、装设在电缆终端处；3、直埋电缆在直线段每隔100mm处，电缆接头处应设置明显的标桩；4、标桩采用方柱石质材料，埋深250mm，读上应保持150mm（可根据具体条件合理安排）5、标桩采用两面刻字（字深1mm），穿越城镇的直埋电缆，根据地面情况，标桩的设置可适当向四周延伸，但应能适应保护地下电缆的需要。
1 、线路相位标志牌悬挂在龙门架醒目处，至少两端各挂一个；2、母线相位标志牌悬挂在母联分段两端，架的应适当悬挂。
固定于电缆两端处中间有龙门1、标明阀门名称、编号和开启、关闭操作方向；2、圆形手轮直径大于400mm者，可采用圆形标志牌，安装固定于手轮中部；3、手轮直径小于400mm者或非圆形操作手柄，可采用圆形标志牌。
手轮转动方向固定于手轮中部，4、采用带三角顶部矩形标志牌，安装固定于阀体盘根精品文档左手侧螺丝上5、带三角顶部矩形标志牌标注方式有两种：（1）三角部分标注机组编号、矩形方框内标注阀门名称及编号；（2）三角部分涂介质颜色以表示该阀门所处的管道系统，、矩形方框内注明阀门名称及编号。
6、取样、仪表管群采用矩形标志牌，用螺丝管夹子固定在管壁阀门下。
7、仪表管群在10 根以下时标志牌呈水平或斜向排列。
8、仪表管群载0 根上时，标志牌呈V 形排列转动设备转动方向标志管道着色、介质流向及名称1、标注在转动设备的壳体上；2、标注在转动设备的防护罩上1、各类管道按照GB—37231 与DL/T5072 的规定着色和色环标志2、色环及介质流向应标注在管道弯头、穿墙处及管道密集处、难以辨别的部位，其位置应在距弯头至少500mm的直管段上，如两弯头相距不够1000mm时则应选择中间位置，10m 以上长的管道应每10m标一次色环介质流向及名称。
国网送变电工程安全标识规定

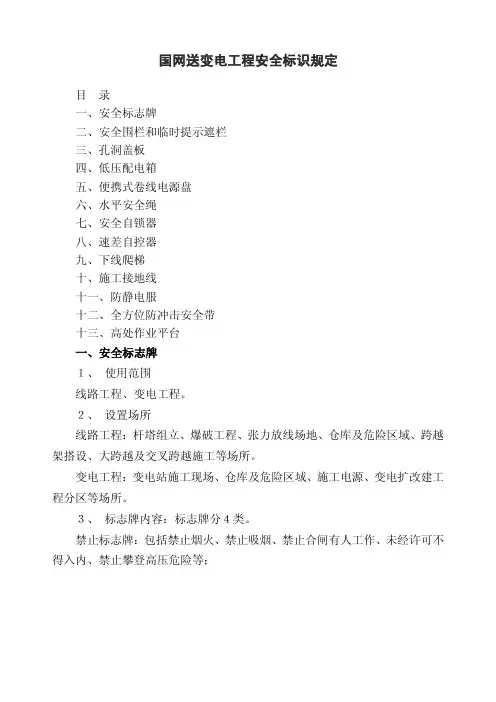

国网送变电工程安全标识规定目录一、安全标志牌二、安全围栏和临时提示遮栏三、孔洞盖板四、低压配电箱五、便携式卷线电源盘六、水平安全绳七、安全自锁器八、速差自控器九、下线爬梯十、施工接地线十一、防静电服十二、全方位防冲击安全带十三、高处作业平台一、安全标志牌１、使用范围线路工程、变电工程。
