烷基化系列基础知识及发展前景深度好文‖烷基化系列基础知识及发展前景，值得收藏！一、烷基化利用加成或置换反应将烷基引入有机物分子中的反应过程。
烷基化反应作为一种重要的合成手段，广泛应用于许多化工生产过程。
1、简介烷基化是烷基由一个分子转移到另一个分子的过程。
是化合物分子中引入烷基（甲基、乙基等）的反应。
如汞在微生物作用下在底质下会烷基化生成甲基汞或二甲基汞。
工业上常用的烷基化剂有烯烃、卤烷、硫酸烷酯等。
铅的烷基化产物为烷基铅，其中四乙基铅常作为汽油添加剂，作防爆剂（烷基化工艺图如图一所示）。
图一：烷基化工艺图在标准的炼油过程，烷基化系统在催化剂(磺酸或者氢氟酸)的作用下，将低分子量烯烃(主要由丙烯和丁烯组成)与异丁烷结合起来，形成烷基化物(主要由高级辛烷，侧链烷烃组成)。
烷基化物是一种汽油添加剂，具有抗爆作用并且燃烧后产生清洁的产物。
烷基化物的辛烷值由所用的烯烃种类和采用的反应条件有关。
大部分原油仅含有有10%-40%可直接用于汽油的烃类。
精炼厂使用裂解加工，将高分子量的烃类转变成小分子量易挥发的产物。
聚合反应将小分子的气态烃类转变成液态的可用于汽油的烃类。
烷基化反应将小分子烯烃和侧链烷烃转变成更大的具有高辛烷值的侧链烷烃。
将裂解，聚合和烷基化相结合的过程可以将原油的70%转变为汽油产物。
另一些高级的加工过程，例如烷烃环化和环烷脱氢可以获得芳烃，也可以增加汽油辛烷值。
现代化炼油过程可以将输入的原油完全转变为燃料型产物。
在整个炼油过程中，烷基化可以将分子按照需要重组，增加产量，是非常重要的一环。
2、反应类型图二：反应式烷基化反应可分为热烷基化和催化烷基化两种。
由于热烷基化反应温度高，易产生热解等副反应，所以工业上都采用催化烷基化法。
主要的催化烷基化有：①烷烃的烷基化，如用异丁烯使异丁烷烷基化得高辛烷值汽油组分；②芳烃的烷基化，如用乙烯使苯烷基化；③酚类的烷基化，如用异丁烯使对甲酚烷基化。
烷基化也可以指金属烷基化，最典型的例子。
烷基化反应系统操作法

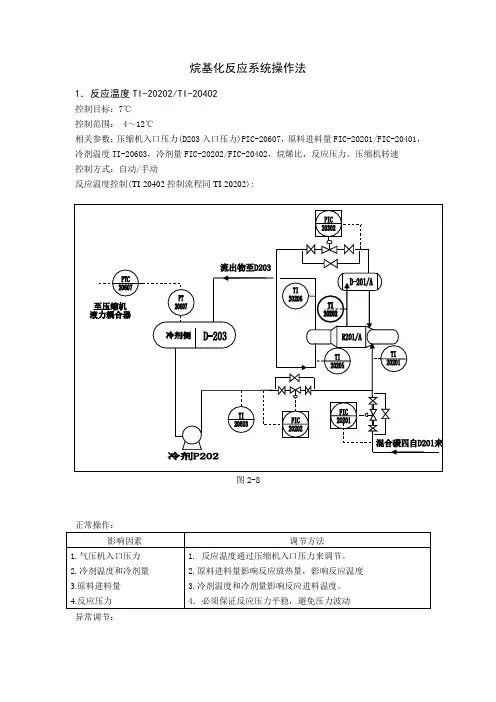

烷基化反应系统操作法1．反应温度TI-20202/TI-20402控制目标：7℃控制范围： 4～12℃相关参数：压缩机入口压力(D203入口压力)PIC-20607，原料进料量FIC-20201/FIC-20401，冷剂温度TI-20603，冷剂量FIC-20202/FIC-20402，烷烯比，反应压力。
压缩机转速控制方式：自动/手动反应温度控制(TI-20402控制流程同TI-20202):图2-8异常调节：2 .反应压力PIC-20302/PIC-20502控制范围： 0.38～0.45MPa控制目标： 0.42 MPa相关参数：原料进料量；冷剂流量；循环异丁烷流量；反应温度；以上参数波动会引起反应压力PIC-20302/PIC-20502波动。
控制方式：手动/自动控制图同2.3.1反应器的压力是非常重要的操作参数，必须严格加以控制,正常情况下，反应压力通过压控PIC-20302/PIC-20502自动进行调整，所以必须确保压控阀灵敏好用。
3.反应器烷烯外分子比控制目标：10:1控制范围：反应器烷烯外分子比 7～10:1相关参数：原料进料量FIC-20101/FIC-20401,循环异丁烷流量FIC-20102,冷剂流量FIC-20202/FIC-20402，加氢液化气流量FIC-10302；控制方式：手动/自动反应器烷烯外分子比控制:图2-9正常情况下，根据原料进料量的大小，通过调整循环异丁烷流量FIC-20102来控制反应外分子比,冷剂流量FIC-20202/FIC-20402对外分子比也有影响，但由于冷剂量受闪蒸罐冷剂侧液位的限制，一般不作较大的调整。
影响因素调节方法影响反应器烷烯外分子比低的因素:1.原料烷烯分子比低，烯烃含量高2.循环异丁烷纯度低.3.循环异丁烷量小4．冷剂量的大小1.提高加氢液化气流量FIC-10302，提高原料烷烯分子比。
2. 调整脱异丁烷塔操作,提高异丁烷纯度.3.提高循环异丁烷量。
烷基化装置概况特点及工艺原理

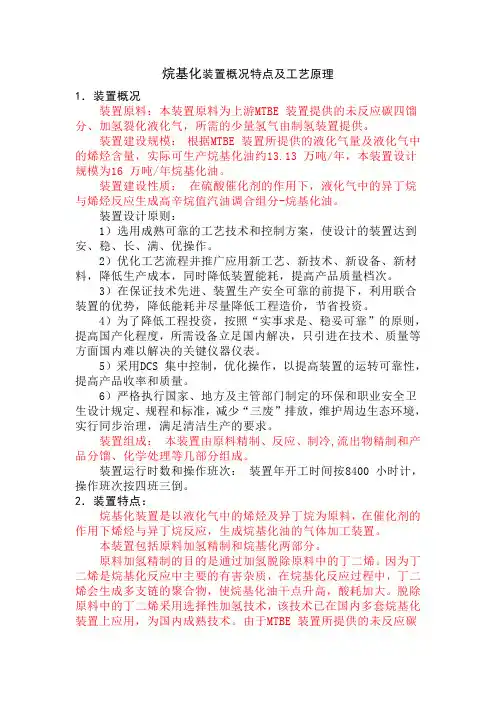

烷基化装置概况特点及工艺原理1．装置概况装置原料：本装置原料为上游MTBE 装置提供的未反应碳四馏分、加氢裂化液化气，所需的少量氢气由制氢装置提供。
装置建设规模：根据MTBE 装置所提供的液化气量及液化气中的烯烃含量，实际可生产烷基化油约13.13 万吨/年，本装置设计规模为16 万吨/年烷基化油。
装置建设性质：在硫酸催化剂的作用下，液化气中的异丁烷与烯烃反应生成高辛烷值汽油调合组分-烷基化油。
装置设计原则：1）选用成熟可靠的工艺技术和控制方案，使设计的装置达到安、稳、长、满、优操作。
2）优化工艺流程并推广应用新工艺、新技术、新设备、新材料，降低生产成本，同时降低装置能耗，提高产品质量档次。
3）在保证技术先进、装置生产安全可靠的前提下，利用联合装置的优势，降低能耗并尽量降低工程造价，节省投资。
4）为了降低工程投资，按照“实事求是、稳妥可靠”的原则，提高国产化程度，所需设备立足国内解决，只引进在技术、质量等方面国内难以解决的关键仪器仪表。
5）采用DCS 集中控制，优化操作，以提高装置的运转可靠性，提高产品收率和质量。
6）严格执行国家、地方及主管部门制定的环保和职业安全卫生设计规定、规程和标准，减少“三废”排放，维护周边生态环境，实行同步治理，满足清洁生产的要求。
装置组成：本装置由原料精制、反应、制冷,流出物精制和产品分馏、化学处理等几部分组成。
装置运行时数和操作班次：装置年开工时间按8400 小时计，操作班次按四班三倒。
2．装置特点：烷基化装置是以液化气中的烯烃及异丁烷为原料，在催化剂的作用下烯烃与异丁烷反应，生成烷基化油的气体加工装置。
本装置包括原料加氢精制和烷基化两部分。
原料加氢精制的目的是通过加氢脱除原料中的丁二烯。
因为丁二烯是烷基化反应中主要的有害杂质，在烷基化反应过程中，丁二烯会生成多支链的聚合物，使烷基化油干点升高，酸耗加大。
脱除原料中的丁二烯采用选择性加氢技术，该技术已在国内多套烷基化装置上应用，为国内成熟技术。
烷基化工艺及硫酸烷基化反应器研究进展

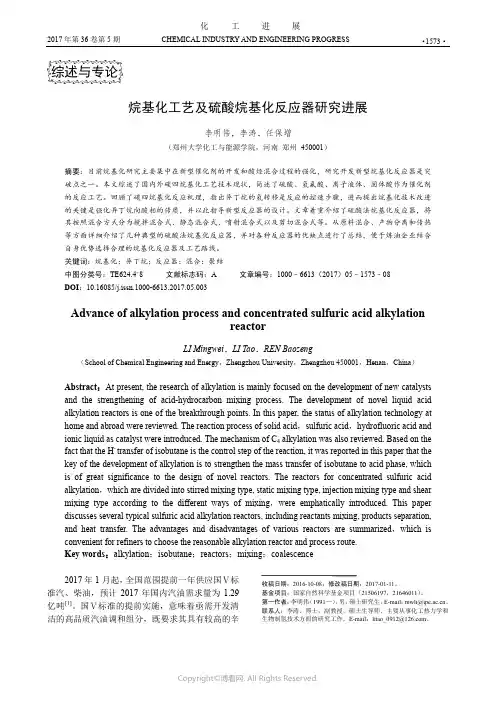

2017年第36卷第5期 CHEMICAL INDUSTRY AND ENGINEERING PROGRESS·1573·化 工 进展烷基化工艺及硫酸烷基化反应器研究进展李明伟，李涛，任保增（郑州大学化工与能源学院，河南 郑州 450001）摘要：目前烷基化研究主要集中在新型催化剂的开发和酸烃混合过程的强化，研究开发新型烷基化反应器是突破点之一。
本文综述了国内外碳四烷基化工艺技术现状，简述了硫酸、氢氟酸、离子液体、固体酸作为催化剂的反应工艺。
回顾了碳四烷基化反应机理，指出异丁烷的氢转移是反应的控速步骤，进而提出烷基化技术改进的关键是强化异丁烷向酸相的传质，并以此指导新型反应器的设计。
文章着重介绍了硫酸法烷基化反应器，将其按照混合方式分为搅拌混合式、静态混合式、喷射混合式以及剪切混合式等。
从原料混合、产物分离和传热等方面详细介绍了几种典型的硫酸法烷基化反应器，并对各种反应器的优缺点进行了总结，便于炼油企业结合自身优势选择合理的烷基化反应器及工艺路线。
关键词：烷基化；异丁烷；反应器；混合；聚结中图分类号：TE624.4+8 文献标志码：A 文章编号：1000–6613（2017）05–1573–08 DOI ：10.16085/j.issn.1000-6613.2017.05.003Advance of alkylation process and concentrated sulfuric acid alkylationreactorLI Mingwei ，LI Tao ，REN Baozeng（School of Chemical Engineering and Energy ，Zhengzhou University ，Zhengzhou 450001，Henan ，China ）Abstract ：At present, the research of alkylation is mainly focused on the development of new catalysts and the strengthening of acid-hydrocarbon mixing process. The development of novel liquid acid alkylation reactors is one of the breakthrough points. In this paper, the status of alkylation technology at home and abroad were reviewed. The reaction process of solid acid ，sulfuric acid ，hydrofluoric acid and ionic liquid as catalyst were introduced. The mechanism of C 4 alkylation was also reviewed. Based on the fact that the H - transfer of isobutane is the control step of the reaction, it was reported in this paper that the key of the development of alkylation is to strengthen the mass transfer of isobutane to acid phase, which is of great significance to the design of novel reactors. The reactors for concentrated sulfuric acid alkylation ，which are divided into stirred mixing type, static mixing type, injection mixing type and shear mixing type according to the different ways of mixing ，were emphatically introduced. This paper discusses several typical sulfuric acid alkylation reactors, including reactants mixing, products separation, and heat transfer. The advantages and disadvantages of various reactors are summarized ，which is convenient for refiners to choose the reasonable alkylation reactor and process route. Key words ：alkylation ；isobutane ；reactors ；mixing ；coalescence2017年1月起，全国范围提前一年供应国Ⅴ标准汽、柴油，预计2017年国内汽油需求量为1.29亿吨[1]。
烷基化硫酸反应器密封设计分析与计算
1选型及方案1.1密封设计难点1.1.1工艺复杂Stratco卧式烷基化反应器是一种液压混合机，专门用于酸性催化剂对烃类进行烷基化，同时去除烃类化学反应产生的热量，复杂的工艺流程对机封的长周期运行有很大挑战。
对机封来说，其强腐蚀性、黏度大等特性，目前技术手段处理已非难事，通过材质升级便可满足应用，但机封面对其复杂的工艺流程，对稳定、长周期的运行有着很大的挑战。
1.1.2工况苛刻（1）轴摆及振动。
接触器内流体的循环受到位于液压头特殊轴流式叶轮的影响，物料在抽送过程中，与轴相连的叶轮会遭受流体强力剪切作用及高度湍流冲击作用（见图1），因此轴摆及振动对机封运行的稳定性是有极大影响的。
图1 设备示意图（2）外冲洗选择。
部分终端在使用过程中机封并无外冲洗，这将大大影响机封使用效果，某炼化厂烷基化装置三机一开两备情况下连续生产一年都极为困难。
而烷基化反应器的工艺流程为：低温时在硫酸催化剂的作用下，碳四进料中的烯烃与异丁烷发生烷基化反应，生成以带支链异辛烷为主的反应混合物(即烷基化油）。
根据工艺需求，此机封采用的外冲洗流体为参与反应原料之一，即碳四。
（3）密封腔内操作条件稳定性。
此工艺流程中，脱去游离水后的碳四与闪蒸罐来的循环冷剂混合后进入反应器，一般而言，其Plan32冲洗流体工况范围是0.5～0.8MPa、7～9℃。
一方面从传热机制角度讲，此时碳四在该操作压力下呈现液态，但其饱和蒸汽压随温度的升高会急剧增大，易发生汽化现象，因此机封环体对外冲洗流体的对流传热必须严格控制；另一方面从蒸汽压力角度讲，需保证前置缓冲套起到节流保压作用，避免早期磨损使密封腔内冲洗流体（液态碳四）直接汽化，同时控制间隙内的一定流速使少量反应生成的胶状物隔离在缓冲套另一侧（见图2）。
因此其核心点在于保持密封腔内冲洗流体在一定温升范围内不会产生汽化问题，以达到减小冲洗流量的目的，避免稀释工艺流体。
图2 缓冲套示意图1.2 密封与系统方案针对以上工况及生产工艺需求，制定如下方案（见图3）。
催化精馏法生产异丙苯工艺的评述_胡一德
1997 年 第 5 期 化 工 设 计 1
ABSTRACTS
Speed up Reform and Aim at the International Market
( Cheng da Chemical Eng ineer ing Corp orati on of China Chengdu 610041)
( 3) 操作条件较为温和, 加上无腐蚀性, 设备可用碳钢制造。反应和分离在同一个设 备内进行, 设备的台数也较少, 因此投资较其 他方法低。
( 4) 在反 应同时进 行精馏, 无需苯的 回 流, 从而减少重组份在循环液中的积累, 有利 于延长催化剂的寿命。
( 5) 传统的工艺为了使丙烯保持低浓度, 通常用反应液循环的方法, 这增加了设备的 投资和操作费用。而催化精馏工艺中丙烯先 在气相被苯蒸汽稀释, 然后再溶于液相扩散 至分子筛表面, 在反应界面上丙烯与苯的浓 度比可达 1∶10, 从而减少多异丙苯的生成。
1997 年 第 5 期 化 工 设 计 2 5

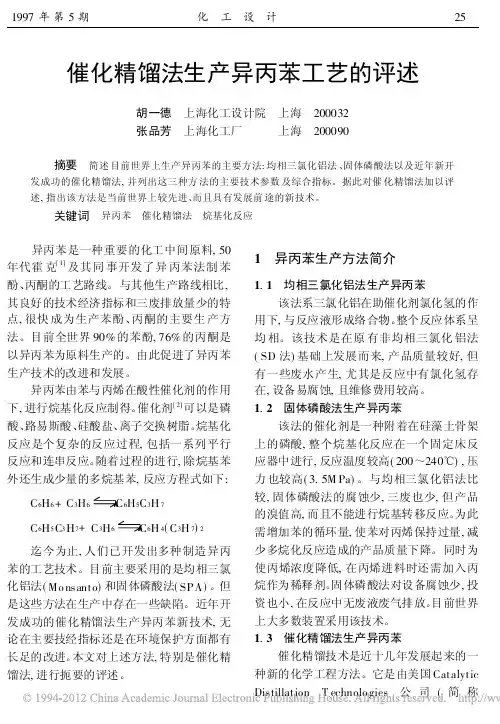

催化精馏法生产异丙苯工艺的评述
