Revit族参数设置
revit族库使用手册
revit族库使用手册
Revit族库的使用手册应包括以下步骤：
1. 打开Revit软件，在界面左侧的“浏览器”面板中，找到并展开“族”类别。
2. 在“族”类别下，可以看到软件自带的族库，包括墙、门、窗等。
3. 单击要使用的族类型，将其拖拽到绘图区域中。
4. 在绘图区域中，可以通过拖拽和放置族编辑器中的图元来创建所需的族实例。
5. 在创建族实例的过程中，可以使用参数和属性来定义实例的属性和行为。
6. 完成族的创建后，可以将其保存到本地或上传到云端，以便在其他项目中重复使用。
7. 在使用其他项目时，可以通过“插入”菜单中的“从库中载入族”选项来加载族库。
8. 在加载族库时，可以选择所需的族类型并单击“打开”按钮，即可将族载入到当前项目中。
9. 在项目中，可以通过拖拽和放置族实例来创建所需的建筑元素。
10. 在编辑族时，可以使用Revit提供的各种工具和功能来修改族的属性和行为。
11. 完成族的编辑后，可以将其保存并更新到项目中。
以上是Revit族库的基本使用手册，具体操作可能会因软件版本和用户习惯而有所不同。
建议在使用过程中参考官方文档或寻求专业人士的帮助。

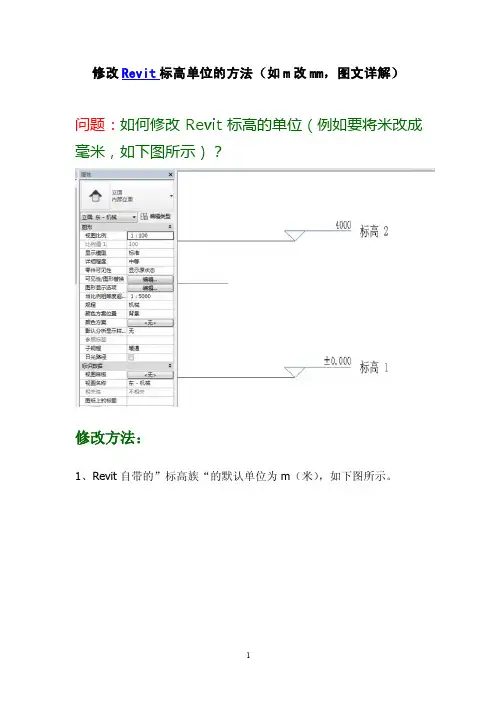

修改revit标高单位的方法（如m改mm,图文详解）
修改Revit标高单位的方法（如m改mm，图文详解）问题：如何修改Revit标高的单位（例如要将米改成毫米，如下图所示）？修改方法：1、Revit自带的”标高族“的默认单位为m（米），如下图所示。
2、打开需要修改的标高族。
“标签”。
点击“属性”选项板中的“编辑”按钮。
4、弹出“编辑标签”对话框。
然后鼠标点击右边“标签参数”下的“立面”，接着点击最下面的“手形按钮”（编辑参数的单位格式）。
5、弹出“格式”对话框。
默认单位是“米”。
选择需要的单位（如毫米），将小数的位数设为0，点确定。
6、将修改好单位的“标高族”载入项目。
覆盖现有版本，发现标高由4.000m变成了4000mm。
至此，Revit标高单位修改完成。
———————————————————————————————————————————————补充：在第5步中选择单位时，可以勾选“使用项目设置”，这时“格式”设置中的所有选项变成灰色，无法选择。
标高的单位会自动跟“标高族”所载入项目的“项目单位”设置中的长度单位（包括小数位数和单位符号）一致。
步骤如下：1、在“格式”对话框中，勾选“使用项目设置”。
保存后将“标高族”载入到项目中。
小数位数为1，显示单位cm。
点击确定。
3、标高的单位变成cm，如下图所示。
4、同理，“项目单位”中长度改成英寸，标高单位也会变成英寸。
文案编辑词条B 添加义项?文案，原指放书的桌子，后来指在桌子上写字的人。
现在指的是公司或企业中从事文字工作的职位，就是以文字来表现已经制定的创意策略。
文案它不同于设计师用画面或其他手段的表现手法，它是一个与广告创意先后相继的表现的过程、发展的过程、深化的过程，多存在于广告公司，企业宣传，新闻策划等。
基本信息中文名称文案外文名称Copy目录1发展历程2主要工作3分类构成4基本要求5工作范围6文案写法7实际应用折叠编辑本段发展历程汉字"文案"(wén àn)是指古代官衙中掌管档案、负责起草文书的幕友,亦指官署中的公文、书信等;在现代，文案的称呼主要用在商业领域，其意义与中国古代所说的文案是有区别的。

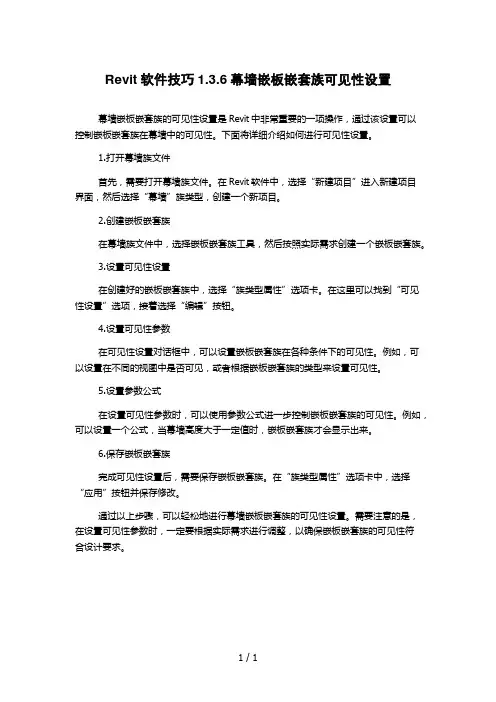

Revit软件技巧1.3.6幕墙嵌板嵌套族可见性设置
Revit软件技巧1.3.6幕墙嵌板嵌套族可见性设置
幕墙嵌板嵌套族的可见性设置是Revit中非常重要的一项操作，通过该设置可以
控制嵌板嵌套族在幕墙中的可见性。
下面将详细介绍如何进行可见性设置。
1.打开幕墙族文件
首先，需要打开幕墙族文件。
在Revit软件中，选择“新建项目”进入新建项目
界面，然后选择“幕墙”族类型，创建一个新项目。
2.创建嵌板嵌套族
在幕墙族文件中，选择嵌板嵌套族工具，然后按照实际需求创建一个嵌板嵌套族。
3.设置可见性设置
在创建好的嵌板嵌套族中，选择“族类型属性”选项卡。
在这里可以找到“可见性设置”选项，接着选择“编辑”按钮。
4.设置可见性参数
在可见性设置对话框中，可以设置嵌板嵌套族在各种条件下的可见性。
例如，可以设置在不同的视图中是否可见，或者根据嵌板嵌套族的类型来设置可见性。
5.设置参数公式
在设置可见性参数时，可以使用参数公式进一步控制嵌板嵌套族的可见性。
例如，可以设置一个公式，当幕墙高度大于一定值时，嵌板嵌套族才会显示出来。
6.保存嵌板嵌套族
完成可见性设置后，需要保存嵌板嵌套族。
在“族类型属性”选项卡中，选择“应用”按钮并保存修改。
通过以上步骤，可以轻松地进行幕墙嵌板嵌套族的可见性设置。
需要注意的是，在设置可见性参数时，一定要根据实际需求进行调整，以确保嵌板嵌套族的可见性符
合设计要求。
1 / 1。
revit 二次开发 创建项目参数
revit 二次开发创建项目参数Revit 二次开发：创建项目参数在Revit的二次开发过程中，创建项目参数是一个非常重要的步骤。
项目参数可以帮助我们定义和控制Revit项目中的各个元素的特性和行为。
本文将介绍如何使用中文创建项目参数，并提供一些具体的指导方法和意见。
一、何为项目参数项目参数是Revit中的一种特殊参数，它们可以用来在项目中共享和管理特定的信息。
这些信息可以是与建筑元素相关的尺寸、材质、属性等等。
通过创建项目参数，我们可以将这些信息与Revit中的构件相对应，从而实现对元素的控制和调整。
二、创建项目参数的步骤1. 打开Revit软件，并选择要添加项目参数的项目文件。
2. 在菜单栏中找到“设置”选项，并选择“项目参数”。
3. 在项目参数对话框中，点击“添加”按钮开始创建新的项目参数。
4. 在参数属性对话框中，填写参数的名称和其他相关信息。
可以使用中文来设置参数的名称和说明，以便更好地理解和使用。
5. 在“参数类型”下拉菜单中，选择与参数相关的类型。
例如，如果参数是用于定义建筑元素的尺寸，可以选择“长度”作为参数类型。
6. 根据需要，在参数属性对话框中选择其他参数设置，如是否为实例参数或类型参数、是否计算值等。
7. 确认设置完成后，点击“OK”按钮应用所做的更改。
三、项目参数的应用创建项目参数是为了在Revit项目中实现更高程度的控制和自定义。
一旦创建了项目参数，就可以将其应用在不同的构件上，这样可以实现对构件的快速调整和修改。
例如，假设我们创建了一个名为“高度”的项目参数，用于定义建筑模型中的墙体高度。
我们可以将这个参数与所有的墙体元素相关联，并通过修改该参数的值来快速调整墙体的高度。
另一个应用场景是在楼层计划视图中生成墙体标高的文字注释。
我们可以创建一个名为“标高注释”的项目参数，并将其与构件族中的标高注释标签关联。
通过修改该参数的值，我们可以实现对标签中显示的注释文字进行自定义。

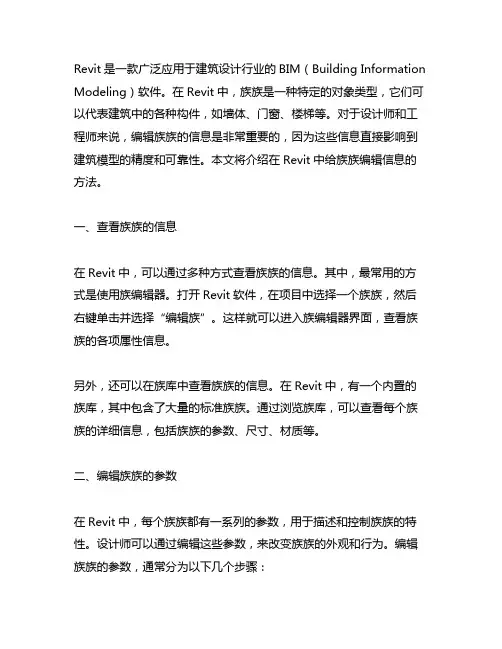

revit中给族编辑信息的方法
Revit是一款广泛应用于建筑设计行业的BIM（Building Information Modeling）软件。
在Revit中，族族是一种特定的对象类型，它们可以代表建筑中的各种构件，如墙体、门窗、楼梯等。
对于设计师和工程师来说，编辑族族的信息是非常重要的，因为这些信息直接影响到建筑模型的精度和可靠性。
本文将介绍在Revit中给族族编辑信息的方法。
一、查看族族的信息在Revit中，可以通过多种方式查看族族的信息。
其中，最常用的方式是使用族编辑器。
打开Revit软件，在项目中选择一个族族，然后右键单击并选择“编辑族”。
这样就可以进入族编辑器界面，查看族族的各项属性信息。
另外，还可以在族库中查看族族的信息。
在Revit中，有一个内置的族库，其中包含了大量的标准族族。
通过浏览族库，可以查看每个族族的详细信息，包括族族的参数、尺寸、材质等。
二、编辑族族的参数在Revit中，每个族族都有一系列的参数，用于描述和控制族族的特性。
设计师可以通过编辑这些参数，来改变族族的外观和行为。
编辑族族的参数，通常分为以下几个步骤：1. 打开族族的编辑器界面，在界面中可以找到族族的参数列表。
参数列表中包括了各种属性，比如尺寸、材质、类型等。
2. 选择要编辑的参数，根据需要修改参数的数值或选项。
有些参数是可直接输入数值的，有些参数是通过下拉菜单来选择选项的。
3. 预览修改后的效果，确认修改是否符合设计要求。
4. 保存修改并退出族编辑器界面。
保存修改后的族族，使其在项目中生效。
编辑族族的参数是Revit中的一个核心功能，它可以帮助设计师快速调整建筑模型的各项细节，提高设计效率。
三、添加自定义参数除了修改已有的参数，设计师还可以向族族中添加自定义参数。
这些自定义参数可以用来描述族族的特殊属性，比如材料成分、生产厂家、安装方式等。
添加自定义参数的步骤如下：1. 打开族族编辑器界面，在参数列表中找到“添加参数”的按钮。
2. 点击“添加参数”，弹出一个对话框，可以设置新参数的名称、类型、默认值等。

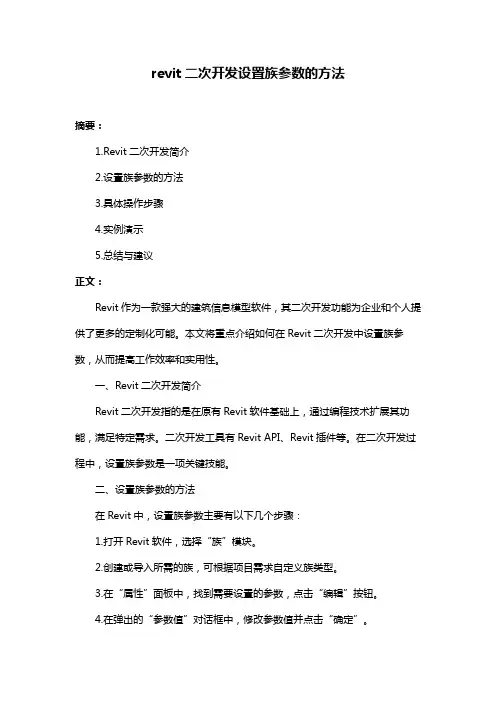

revit二次开发设置族参数的方法
revit二次开发设置族参数的方法摘要：1.Revit二次开发简介2.设置族参数的方法3.具体操作步骤4.实例演示5.总结与建议正文：Revit作为一款强大的建筑信息模型软件，其二次开发功能为企业和个人提供了更多的定制化可能。
本文将重点介绍如何在Revit二次开发中设置族参数，从而提高工作效率和实用性。
一、Revit二次开发简介Revit二次开发指的是在原有Revit软件基础上，通过编程技术扩展其功能，满足特定需求。
二次开发工具有Revit API、Revit插件等。
在二次开发过程中，设置族参数是一项关键技能。
二、设置族参数的方法在Revit中，设置族参数主要有以下几个步骤：1.打开Revit软件，选择“族”模块。
2.创建或导入所需的族，可根据项目需求自定义族类型。
3.在“属性”面板中，找到需要设置的参数，点击“编辑”按钮。
4.在弹出的“参数值”对话框中，修改参数值并点击“确定”。
5.完成参数设置后，点击“应用”和“保存”按钮。
三、具体操作步骤以下以创建一个简单的门族为例，详细介绍设置族参数的方法：1.新建一个门族，并命名为“示例门”。
2.在“属性”面板中，找到“类型名称”参数，将其设置为“示例门”。
3.修改“宽度”、“高度”和“厚度”等尺寸参数，以满足实际需求。
4.设置门的开关方式、材质等属性参数。
5.保存设置并关闭族编辑器。
四、实例演示以一个实际项目为例，项目需求为创建一个室内门。
首先，在Revit中创建一个门族，设置好基本参数后，将该门族实例化为一个室内门。
接着，根据项目需求调整门的大小、位置等属性。
最后，将设置好的门族应用于项目中，实现室内门的定制化。
revit 族默认高程
revit 族默认高程
Revit是一种市场上使用人数众多的建筑信息建模(BIM)软件，其可以快速、精确地创建建筑物模型。
Revit中的族族是建筑物模型的基本单位，其中默认高程是每个族实例的一个重要属性。
在Revit中，每个族实例都有一个默认高程属性，它代表了该实例相对于整个 Revit 项目的高度。
默认情况下，Revit 族的默认高程为零，即它们与项目基点相平齐。
但是，我们可以通过改变 Revit 族的默认高程来将其设定为任意高度。
要更改 Revit 族的默认高程，我们需要首先选择该族实例。
然后，我们可以通过在 Revit 的属性面板中选择族属性，找到适当的属性来更改默认高程。
在属性面板中，我们可以输入我们想要的高度值，然后单击“应用变化”按钮。
这将使 Revit 族实例上方的小图标移动到新的高度位置，表示该实例现在具有新的默认高程。
Revit 族的默认高程在建筑信息建模方面非常重要。
它可以帮助我们精确地模拟我们想要的建筑物，确保在建筑设计和建筑施工过程中，建筑物的高度和位置与预期的设计一致。
此外，更改 Revit 族实例的默认高程也可以帮助我们更好地控制建筑物的外观和细节，例如，在设计高层建筑时，我们可以将楼层高度设置为标准高度，这将有助于确
保每个楼层在外观和功能上都能得到充分展示。
总而言之，Revit 族的默认高程是建筑信息建模过程中非常重要的一部分。
通过改变 Revit 族的默认高程，我们可以创建高质量的建筑物模型，这些模型能够精确地反映出设计师的意图，并在建筑施工过程中准确地指导建造。
revit建模参数设置和方法
revit建模参数设置和方法Revit建模参数设置主要包括以下步骤：1. 了解Revit界面和基本操作：熟悉Revit的界面，包括建模工具栏、属性编辑器和项目浏览器等。
掌握这些基本操作是学习Revit的第一步。
2. 创建项目和设置工作环境：在开始建模之前，创建一个新项目并选择适当的模板，如“建筑模板”或“结构模板”。
设置项目单位、坐标系和视图范围等参数，以便进行准确的建模。
3. 绘制建筑模型：使用Revit提供的绘图工具，如线条、矩形、圆形等，以及编辑工具，如移动、旋转和缩放，绘制墙体、地板、天花板等建筑元素。
同时，可以导入CAD文件和图像文件，以便在建模过程中使用。
在绘制模型时，需要注意模型的准确性和精确度。
使用对齐、约束和尺寸等工具，保持模型的准确性。
Revit还支持参数化建模功能，可以通过调整参数值来改变模型的尺寸和形态。
4. 创建项目文档和图纸：完成建筑模型后，需要创建项目文档和图纸，以便进行图纸编辑和输出。
通过创建新的视图和布局来创建项目文档和图纸。
选择需要显示的元素和视图范围，以满足项目需求。
在创建图纸后，可以使用标注和注释工具来添加文字、尺寸和符号等信息。
5. 高级建模技巧和功能：除了基本建模技巧外，Revit还提供了许多高级建模技巧和功能，可以提高建模效率和质量。
其中一项重要功能是族(Family)的创建和使用。
通过创建和使用族，可以快速添加复杂的建筑元素，提高建模效率。
另一个重要功能是参数化建模和约束。
参数化建模允许使用参数值来控制模型的尺寸和形态，可以更加灵活地修改模型。
约束是一种强制模型元素保持特定关系的方法，可以确保模型的准确性和一致性。
6. 学习Revit插件和扩展：除了Revit自带的功能外，还有许多第三方插件和扩展可以扩展Revit的功能。
这些插件和扩展提供了各种工具和功能，如模型优化、材料管理和工作流程自动化等。
通过学习和使用这些插件和扩展，可以进一步提高Revit的建模能力和效率。
BIM（Revit）在族中添加共享参数
在族编辑器中可向族添加共享参数。
1. 开始创建一个族或打开一个现有的族。
2. 在图形中，选择相应的对象。
3. 单击“修改| <对象>”选项卡“属性”面板（族类型）。
4. 在“族类型”对话框的“参数”组框下，单击“添加”。
5. 在“参数属性”对话框中，选择“共享参数”。
如果此选项不能启用，请检查并确保正
在使用有效的族类别。
请参见允许共享参数的类别。
6. 单击“选择”并从相应参数组中选择相应的共享参数。
7. 如果需要，单击“编辑”；可返回到“编辑共享参数”对话框，在此对话框中可打开不
同的共享参数文件或添加新参数。
8. 选择是否按实例或类型保存参数。
9. 单击“确定”。
参数名称会出现在“族类型”对话框中。
10. 为共享参数输入一个值或创建计算其值的公式。
11. 值输入完毕后单击“确定”按钮。
12. 保存该族并将其载入到项目中。
Revit族、项目样板、族样板设置方法介绍
Revit族、项目样板、族样板设置方法介绍对于Revit软件的族、族样板、项目文件、项目样板的概念，很多同学不是很理解，在这里，我总结一下，为各位同学答疑解惑！项目文件：项目文件是包含所有的工程信息的文件，包含一个工程所有的图元信息，是一个工程文件，文件后缀是".rvt"。
项目文件实例注意后缀）项目样板文件：一个项目文件的基本设置，例如：项目单位、欲导入的模型构建、已经创建好的基本设置等等，这是一个具有共性的项目样板文件。
项目样板文件实例注意缀）项目样板文件设置路径为“C:\ProgramData\Autodesk\RVT 2016\Templates”，此处为2016版本为例，如果是其他版本，请对应更换数字，例如2018版本的路径为“C:\ProgramData\Autodesk\RVT 2018\Templates”。
项目样板文件路径设置项目文件和项目样板文件之间的关系，就好比Word模板文件和Word文件的关系。
项目文件基于已经有了初步设置的项目样板文件创建，省去了重复的常规设置，此概念同样适用于族文件和族样板文件。
族库文件：设置路径为“C:\ProgramData\Autodesk\RVT 2016\Libraries”，此处同样以2016版为例，2018版路径为“C:\ProgramData\Autodesk\RVT 2018\Libraries”族库文件位置路径设置族样板文件：设置路径为“C:\ProgramData\Autodesk\RVT 2016\Fam ily Templates”，此处同样以2016版为例，2018版路径位置为“C:\ProgramData\Autodesk\RVT 2018\Family Templates”族样板文件路径设置最后说一句，如果发现自己的路径下没有，项目样板文件夹“Templates”、族库文件夹“Libraries”、族样板文件夹“Family Templates”，则需要自己在路径下：C:\ProgramData\Autodesk\RVT 2016，自己新建这三个文件夹，并分别对应命名即可，如下图所示。
Revit族参数之简介
Revit族参数之简介1. 基本概念Revit族可以通过参数化驱动，参数之间可以通过公式计算。
参数类型分为族参数和共享参数。
两种类型的参数⼜分为类型参数和实例参数。
⽤户可以对族定义多个族类型（FamilySymbol），创建族实例（FamilyInstance）时需要选择特定的族类型（FamilySymbol）。
⽤户通过编辑族，选择族类型，可以对族进⾏参数编辑，包括添加族类型、族参数或共享参数、指定参数为类型参数或实例参数等。
同⼀族类型的族，都会使⽤该族类型的参数及参数值。
在项⽬中修改该族类型的类型参数值，所有使⽤该族类型的族实例都会受影响，包括族的族类型本⾝的该类型参数。
实例参数属于族实例⾃⾝，修改该参数值，只会影响项⽬中的单个族实例，不会影响该族类型使⽤的族类型的其他族实例，更不会影响其他族类型。
在项⽬中，显⽰在属性列表中的是实例参数。
通过编辑类型窗⼝，查看该族实例使⽤的族类型的类型参数。
2. Revit LookUp下载后进⾏安装。
将RevitLookup.dll解压到硬盘⽬录后，将RevitLookup.addin⽂件复制到Revit安装版本对应的⽂件夹。
Revit的Addin⽬录为C:\ProgramData\Autodesk\Revit\Addins。
如要将Revit Lookup安装到Revit 2018，则将RevitLookup.addin存放到C:\ProgramData\Autodesk\Revit\Addins\2018，并修改Assembly节点的RevitLookup.dll的⽂件路径为以上解压路径。
通过Revit Lookup参看族参数。
在项⽬中选中族实例，选择附加模块->Revit Lookup->Snoop Current Selection…菜单左侧列表显⽰为FamilyInstance及使⽤的FamilySysmbol显⽰名称。
右侧列表Parameters中包含族实例参数列表。
Revit族参数设置
Revit族参数设置Revit中，族是项目的基本元素，（Revit族文件以“.rtf”为后缀）。
Revit提供的族编辑器可以让用户自定义各种类型的族，而根据需要灵活定义族是准确、高效完成项目的基础。
Revit自身提供了一个很丰富的族库，用户可以直接载入使用。
但在实际项目中，还须不断积累自定义族，形成适用于自身的族库，从而提高后继项目的设计效率。
下面主要总结我在自建族过程中的6点心得体会。
1.族模板的选择。
Revit根据族的用途和类型，提供了很多种类的族模板，在自建族时首先需要选择合适的族模板。
族模板预定义了新建族所属的族类别和一些默认参数。
参数类型包括“族参数”和“共享参数”。
“族参数”又包括“实例”和“类型”两类，实例参数将出现在族“图元属性”对话框中，而类型参数出现在“类型属性”对话框中；共享参数在后边的第4点会重点介绍。
Revit允许在新建族中按要求添加需要的参数。
当把完成的族载入到项目中时，Revit会根据初始选择的族模板所属的族类别，被归类到设计栏对应命令的类型选择器中。
比如我创建一个框架梁类别的族，那它将自动归类在“梁”命令中；此外在明细表中，也会被统计在该类别内。
值得注意的是，明细表中可以统计的族类型是固定的，像在常规类型模板下建的族就无法在明细表中统计体积、长度、宽度等，只能统计个数。
再如，新建族选择样板文件时，如果要求这个族能够布置在斜面上，就可以使用“基于面的公制常规模型”，而不能使用“基于墙的公制常规模型”或者“基于楼板的公制常规模型”。
原因是楼板和墙体没有自身旋转的角度参数，如果采用基于墙或者楼板作为模板，就会出现图1的情况，而如果是基于面为模板，则会如图2正常布置。
REVIT 建族心得体会族模板选定后同样可以在“族类别和族参数”对话框中进行修改。
BIM（Revit）修改族类型
可以在项目浏览器中访问族类型的属性，也可以通过在当前项目中使用该类型的图元进行访问。
修改族类型
1.执行下列操作之一：
∙在项目浏览器中“族”下的族类型上单击鼠标右键，然后单击“属性”。
∙在项目中选择一个图元，在“属性”选项板上，单击“编辑类型”。
2. 在“类型属性”对话框中：
∙根据需要修改参数值。
显示的参数会根据您正在修改的族类型的不同而异。
∙如果需要，请在右上角单击“重命名”，然后输入新名称。
3. 单击“确定”以退出。
如果要修改项目中的族类型，则项目中相同族类型的图元的所有实例都会随之更新，以反映您的修改。
revit工程量计算规则设置
revit工程量计算规则设置
Revit是一种建筑信息建模（BIM）软件，可以用来进行工程量
计算。
在Revit中，工程量计算的规则设置可以通过以下步骤进行：
1. 创建参数，首先，需要在Revit中创建与工程量相关的参数，例如长度、面积、体积等。
这些参数可以用于定义构件的尺寸和属性。
2. 创建工程量表，在Revit中，可以创建工程量表来汇总构件
的数量和属性。
可以根据需要创建不同的工程量表，例如按构件类型、材料、楼层等进行分类。
3. 设置计算规则，在创建工程量表时，可以设置计算规则来定
义如何计算每种工程量。
例如，可以设置长度工程量的计算规则为“长度乘以数量”，面积工程量的计算规则为“面积乘以数量”等。
4. 分配参数，将之前创建的参数分配给相应的构件。
这样，当
构件的尺寸或属性发生变化时，工程量表中的计算结果会自动更新。
5. 定义公式，在Revit中，还可以利用公式来定义工程量的计
算规则。
通过定义公式，可以实现复杂的计算逻辑，满足不同项目
的需求。
总的来说，在Revit中进行工程量计算规则设置，需要创建参数、工程量表，设置计算规则，分配参数和定义公式等步骤。
这样
可以确保工程量计算的准确性和高效性，满足建筑项目管理的需求。
希望以上回答能够满足你的要求。
Revit软件操作技巧——Revit如何为系统族设置共享参数
Revit软件操作技巧——Revit如何为系统族设置共享参数
现在使用BIM需要要好的标准，而要在Revit中应用标准，就离不开共享参数。
在Revit中为自定义族设置共享参数，很多人都知道怎么用。
但是对系统族，例如墙如何设置共享参数可能有些朋友就不清楚了。
这里给大家简单说一下，希望能对大家有帮助。
为系统族（对自定义族也有效）设置共享参数步骤如下：
1. 设置共享参数
点击管理->共享参数
在弹出的对话框中新建一个组“编码”，然后在“编码”组新建一个参数“项目编码”
2. 为系统族添加共享参数：点击“管理”->“项目参数”
在弹出的对话框中点击“添加”
在弹出的参数添加对话框中，点选“共享参数”，然后点击“选择”选择刚刚添加的“项目编码”，再在右边的类别中选择“墙”（可多选），如果需要类型参数，请点选“类型参数”，然后点击确定。
3. 大功搞成。
revit族阵列间距参数
Revit族阵列间距参数引言在Revit软件中，族阵列是一种常见且重要的设计工具。
通过使用族阵列，可以在建模过程中快速生成大量相似的对象，从而提高工作效率。
而族阵列间距参数则是控制族阵列中对象之间间距的重要参数。
在本文中，我们将详细介绍Revit中的族阵列间距参数的功能和使用方法，以及它在建模过程中的应用。
一、族阵列间距参数的作用族阵列间距参数是用来控制族阵列中各个对象之间的间距的参数。
通过这个参数，我们可以调整族阵列中对象的横向、纵向以及垂直方向的间距。
具体而言，族阵列间距参数可以用来：1.控制族阵列中对象的数量：通过调整间距参数，我们可以控制在一定的空间中生成多少个对象。
例如，如果希望在一个长方形区域中生成一排相同大小的矩形对象，可以通过设置间距参数来实现。
2.调整对象之间的距离：族阵列间距参数还可以用来调整相邻对象之间的距离。
通过增大或减小间距参数，我们可以控制对象之间的空隙大小。
这在一些需要排列整齐的设计场景中非常有用。
3.灵活修改阵列：使用族阵列间距参数可以轻松地修改阵列。
如果需要在设计中进行调整，只需更改间距参数即可，而无需手动重新排列每个对象。
这大大提高了设计效率。
二、使用方法在Revit中，使用族阵列间距参数非常简单。
下面是详细的使用步骤：1.在Revit中打开或创建一个族文件。
在该文件中，可以根据设计需求创建并编辑需要生成族阵列的对象。
2.选择需要进行阵列的对象，然后点击“创建”选项卡上的“阵列”按钮，选择合适的阵列类型。
在弹出的对话框中点击“确定”进入“编辑阵列”模式。
3.在“编辑阵列”模式下，可以看到阵列相关的参数设置界面。
在该界面中，可以找到与横向、纵向和垂直方向间距相关的参数设置。
4.通过更改这些参数的值，可以调整族阵列中对象的间距。
可以直接输入具体数值，也可以使用“增加”和“减少”按钮逐步调整间距大小。
5.在设置完间距参数后，可以点击“预览”按钮查看结果。
如果满意，点击“完成”按钮退出“编辑阵列”模式即可。
revit 比例因子
revit 比例因子Revit是一款强大的建筑信息模型（BIM）软件，它允许用户创建、设计和分析建筑物的三维模型。
在Revit中，比例因子是一个非常重要的概念，它用于调整模型元素的大小。
理解并掌握比例因子的使用对于有效地在Revit中工作至关重要。
在Revit中，比例因子通常用于调整族（Family）的比例。
族是Revit中用于表示建筑元素的基本构建块，如门、窗、墙等。
每个族都有自己的属性，包括比例参数。
这个比例参数通常被称为“缩放因子”或“比例因子”，它表示族的大小相对于其实际尺寸的比例。
要调整族的比例因子，首先需要打开Revit软件并选择要调整比例的族。
这可以通过导航到项目浏览器中的族文件夹来完成。
一旦选择了族，就可以在属性编辑器中找到“族类型属性”或“类型”选项。
这些选项将显示族的属性和参数，包括比例参数。
在“族类型属性”或“类型”选项中，找到比例参数并调整其值。
这个值通常是一个百分比，用于调整族的大小。
例如，如果比例因子设置为50%，那么族的大小将缩小到原来的一半。
相反，如果比例因子设置为200%，那么族的大小将增大到原来的两倍。
除了调整族的比例因子外，还可以在Revit中使用比例缩放工具来调整选定元素的大小。
这可以通过在Revit的菜单栏中选择“编辑”选项，然后点击“缩放”按钮来完成。
在弹出的缩放对话框中，可以选择两种不同的缩放方式：比例缩放和不等比缩放。
选择比例缩放后，可以通过输入一个比例因子来缩小或放大选定的元素。
此外，Revit还允许用户调整视图的比例尺。
这可以通过在导航栏中选择“视图”选项卡，然后点击“视图比例尺”按钮来完成。
在弹出的对话框中，可以选择已经存在的比例尺或创建一个新的比例尺。
比例尺的数值可以是一个具体的比例，例如1:50，也可以是一个比例因子，例如0.02。
总之，比例因子在Revit中是一个非常重要的概念，它允许用户调整族和视图的大小。
通过理解和掌握比例因子的使用，用户可以更有效地在Revit中创建、设计和分析建筑物的三维模型。
revit族阵列间距参数
revit族阵列间距参数
在Revit中，族阵列是一种快速创建模型的有效方式。
通过使用族阵列，用户可以在模型中快速复制和平移元素，以减少手动重复操作的数量。
然而，一个常见的问题是如何控制阵列元素之间的距离，以确保其在模型中的准确位置。
在本文中，我们将介绍如何使用Revit 的族阵列间距参数来解决这个问题。
首先，在创建族阵列之前，用户需要确定元素之间的理想距离。
在Revit中，有两种类型的族阵列：线性阵列和环形阵列。
对于线性族阵列，用户需要确定元素之间的水平和垂直距离；对于环形族阵列，用户需要确定元素之间的半径和角度。
一旦确定了理想的间距，用户可以通过使用族阵列间距参数来设置阵列元素之间的距离。
这个参数可以在族编辑器中的阵列命令选项中找到。
用户可以选择使用固定距离或用户定义的公式来定义间距参数。
在设置完阵列间距参数后，用户可以通过预览功能来查看结果。
如果需要微调间距，可以通过编辑间距参数或单独调整每个元素的位置来实现。
最后，一旦设置完阵列间距参数并完成阵列创建，用户可以保存族文件并在项目中重复使用。
这将大大提高工作效率并减少出现错误的可能性。
综上所述，Revit的族阵列间距参数是一个非常有用的工具，可以帮助用户更快地创建模型并确保元素的准确位置。
通过掌握这个工
具，用户可以提高自己的Revit技能，并在项目中更高效地工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Revit族参数设置Revit中，族是项目的基本元素，（Revit族文件以“.rtf”为后缀）。
Revit提供的族编辑器可以让用户自定义各种类型的族，而根据需要灵活定义族是准确、高效完成项目的基础。
Revit自身提供了一个很丰富的族库，用户可以直接载入使用。
但在实际项目中，还须不断积累自定义族，形成适用于自身的族库，从而提高后继项目的设计效率。
下面主要总结我在自建族过程中的6点心得体会。
1.族模板的选择。
Revit根据族的用途和类型，提供了很多种类的族模板，在自建族时首先需要选择合适的族模板。
族模板预定义了新建族所属的族类别和一些默认参数。
参数类型包括“族参数”和“共享参数”。
“族参数”又包括“实例”和“类型”两类，实例参数将出现在族“图元属性”对话框中，而类型参数出现在“类型属性”对话框中；共享参数在后边的第4点会重点介绍。
Revit允许在新建族中按要求添加需要的参数。
当把完成的族载入到项目中时，Revit会根据初始选择的族模板所属的族类别，被归类到设计栏对应命令的类型选择器中。
比如我创建一个框架梁类别的族，那它将自动归类在“梁”命令中；此外在明细表中，也会被统计在该类别内。
值得注意的是，明细表中可以统计的族类型是固定的，像在常规类型模板下建的族就无法在明细表中统计体积、长度、宽度等，只能统计个数。
再如，新建族选择样板文件时，如果要求这个族能够布置在斜面上，就可以使用“基于面的公制常规模型”，而不能使用“基于墙的公制常规模型”或者“基于楼板的公制常规模型”。
原因是楼板和墙体没有自身旋转的角度参数，如果采用基于墙或者楼板作为模板，就会出现图1的情况，而如果是基于面为模板，则会如图2正常布置。
REVIT 建族心得体会族模板选定后同样可以在“族类别和族参数”对话框中进行修改。
2.族中各种实体形状的创建选定了族模板后，就可以开始创建族的实体形状。
空心形状和实心形状是最重要的两个命令。
其中实心形状用来创建实体模型，空心形状则用来剪切洞口。
实心和空心形状都包括拉伸、融合、旋转、放样、放样融合五项功能。
以下分别对各项功能进行简单介绍：拉伸通过绘制需创建实体的截面轮廓草图，然后指定实体高度生成模型；融合用于创建底面和顶面不同的实体，先绘制底部和顶部的截面形状，并指定实体高度，然后REVIT在两个不同的截面形状间融合生成模型；旋转是先通过绘制封闭轮廓，然后该轮廓绕旋转轴旋转指定的角度后生成模型；放样是先设定路径，之后在垂直于路径的面上绘制封闭轮廓，封闭轮廓沿路径从头到尾生成模型；融合放样集合了放样和融合的特点，通过设定放样路径，并分别给路径起点和终点绘制不同的截面轮廓形状，然后两截面沿路径自动融合生成模型。
同一个族可以使用不同的方法来创建。
比如创建一个锥形混凝土漏斗，就可以通过两种方法完成。
第一种可以使用实心融合命令，绘制出漏斗的外轮廓的顶面和底面形状，在融合特性里指定漏斗的顶标高和底标高，从而融合生成一个实心漏斗；然后使用空心融合命令，绘制出漏斗内轮廓的顶面和底面形状，指定漏斗的顶、底标高，融合生成空心漏斗；最后用空心漏斗模型剪切实心漏斗模型获得需要的锥形漏斗。
第二种方法，对那些左右对称的漏斗，也可以使用实心放样命令完成建模。
首先要指定放样的路径，在这里可以绕漏斗顶面外轮廓绘制出一条封闭曲线；然后在与路径垂直的面上绘制出漏斗的断面轮廓，断面轮廓沿路径从头到尾生成锥形漏斗。
创建实体有两点需要注意：一是使用拉伸功能在绘制截面轮廓草图时，可以绘制多个封闭轮廓，一次完成多个实体的创建。
二是在融合功能中（包括放样融合），当底面和顶面分别为多边形和圆形时，由于圆形截面的控制点只有一个，会造成融合异常。
因此需要打断圆弧，通过增加融合控制点来避免。
此外，空心形状的剪切功能和作用在接下来的第3点中将进行详细介绍。
3.空心剪切功能的摸索通过自己做的关于在族中间使用空心剪切功能的测试来进行说明。
主要内容包括在族中建立空心形状，并在项目中使用空心形状对实体构件进行剪切开洞，并最终得出结论。
研究的背景是要创建一个集水井族，希望该族能自动剪切楼板，但是当集水井处于两块楼板的交界处时，却不能同时剪切两块楼板，针对这个情况，我做了以下测试并进行了分析：族模板选择基于面、或者基于板时（族模型见图3），当把集水井族布置在板中间，就可以实现自动剪切楼板，完成开孔（如图4中左侧所示）。
但将族布置在两楼板交界处时，则会出现图4中间的情况，即只有一侧的楼板实现了开孔，而且也无法使用剪切命令将将另一侧楼板开孔（一般情况下，我们可以在项目中绘制空心模型，然后使用剪切命令来掏空实体，但是在这里就无法实现）。
REVIT 建族心得体会因此，我认为产生的原因可能是基于面或基于板的族模板中，面或板只有一块，当把族载入到项目时，导致跟族中的情况一致，只能对单块板使用空心剪切命令；从另外一个角度分析的话，则是在族中已经使用空心模型对实体进行了剪切命令（接下来内容有进行验证）。
为避免以上问题，我选择用常规模板来做集水井族。
第一次做出来的族效果如图5所示，当将族载入到项目时，发现这个族根本就无法开孔（如图6）.经过思考，我发现了另一个问题：由于该集水井族中不仅有空心拉伸模型、实体融合模型，关键在于还使用空心模型剪切了实体模型。
因此我认为，当将此族载入到项目前，这类已经在族创建过程中使用过空心剪切命令的族，空心和实心模型部分就成为了一个整体（如图5），载入到项目后就无法再对项目中的楼板进行空心剪切了（如图6）。
REVIT 建族心得体会这也就跟前边分析的的最后部分相符合了，因为既然空心模型对族中的板进行了剪切，那就与这块板成为一个整体，自然无法去剪切别的板了。
通过以上分析，解决方案就很好考虑了。
如再增加一个空心模型，该空心模型的尺寸和定位都与之前的空心模型一致（族效果如图7）。
要点在于，原先的空心模型用于剪切族中的实体，而增加的空心模型则可以用于载入项目后剪切项目中的实体，具体效果见图8。
这样的话，无论是交界处有几个板，或者使用哪种模板都没关系了。
REVIT 建族心得体会使用空心模型进行剪切时有两点要注意：a.由于是在族中增加了空心模型，因此当选用基于面或板的族时，族会自动在项目中选择的板上开孔，但是交界处的其他板还需要使用剪切功能；而常规模板的族，则按照通常情况，对每个板使用剪切命令：点选剪切命令后先选中需要剪切的实体，再选中集水井族完成开孔。
b.无论选择哪种模板，在族中一定要点选图7所示的“加载时剪切”。
4.族的参数设置参数一般包含以下几个属性：基本属性文本型/数字型；外部属性几何型/描述型/功能型等等，这里是指当前参数是用来描述模型的几何参量还是其它；内部属性确值型/值域型/函数型等。
常用族参数除了常规的数学运算还有逻辑运算外，可以利用一些小技巧来实现一些包括取整，奇数和偶数等功能。
以下重点介绍共享参数以及可见性参数的运用。
a.共享参数的运用以下通过一个应用实例来说明共享参数的功能和使用方法。
实例的目的是要实现梁配筋平法标注。
梁配筋平法标注需要的参数包括梁编号、箍筋类型、架立筋类型、底筋类型、梁宽和梁高。
实现方法是在梁族里添加以上参数，并让标签族读取这些参数。
为了让梁族和标签族能够同时调用这些参数，就需要使用到共享参数功能。
过程如下：在族的管理选项里有共享参数的按钮，点击后会跳出共享参数编辑对话框。
首先要创建一个共享参数文件，把需要的参数添加进去。
然后建梁族和标签族，建族后在每个族里添加需要的参数并指定参数类型。
建梁族时可以选择系统自带的族模板，把这些共享参数添加到族类型的参数里。
有一点需要注意，系统自带的梁族里，梁宽和梁高参数分别为b和h，因为这两个参数不是共享参数，不能被其他族使用，因此可以变通一下，将共享参数中的“梁宽”和“梁高”分别与初始参数里的b和h对应，这样就可以让标签族读取梁宽和梁高的数据。
建标记族时先选择结构框架标记族作为模板，然后编辑标签，在类别参数中添加与梁族一样的共享参数；添加完成后，可以在标签参数栏中对这些共享参数的顺序、布置进行编辑，比如增加括号、空格或者换行等，这样就可以在格式上符合平法要求。
完成这两个族的编辑就有了实现梁配筋平法标记的工具，通过将配筋等信息输入到梁模型中，就可以使用梁标签标记出平法表示。
此外共享参数还可以运用到明细表和过滤器中，作为可被选中的字段和类别。
b.可见性参数的运用我们在建族的时候，发现有些族的类型相同，相互只是在形状上有少许不同。
如果你不想另外为这个类型的族建多个族的话，可以通过设置族的可见性参数来实现。
比如说二阶独立基础和三阶独立基础，外形类似只是一个为二阶、一个为三阶。
为提高工作效率，可以首先创建一个三阶基础族，然后在族中创建一个可见性参数，最后选择最下方的一阶，在其属性框中找到可见性，并为之添加设置好的可见性参数。
全部设置完成后，还可以在结构基础族中增加2个族类型，分别命名为三阶独立基础和二阶独立基础。
可见性参数打钩即三阶完整显示的作为三阶独基类型；参数不打勾即显示为二阶的作为二阶独基类型。
5.约束与嵌套命令（创建复杂的参数化族）关于对齐功能的使用。
刚开始做参数化族的时候，没有深入学习这一功能，只是在模型中布置构件位置时使用。
不过当做参数族的时候发现，这一功能可以起到简化参数、简洁界面等很好的效果。
比如，在绘制出定位用的参照线后，将其他需布置的构件与参照线使用对齐功能并锁定，当对参照线的尺寸标注进行参数化后，不管同一条参照线上对齐锁定有多少构件，都可以只通过改变参照线的定位参数来实现其他构件的定位。
这样建出来的族，参数界面会简洁许多，而且这是一个较基础的功能，可以延伸出很多应用方式。
如图9所示的支座，通过把螺栓中心线以及垫板中心线分别跟参照线对齐，然后再对参照线使用尺寸标注。
虽然尺寸标注只有螺栓定位，但能同时控制螺栓和垫板的定位（螺栓和垫板中心对中心）。
因此一根参照线就可以同时控制垫板和螺栓的定位，起到简化族界面和参数的作用。
REVIT 建族心得体会在这个柱脚底板中（如图10），还使用了嵌套族的功能。
即在创建族的过程中调用其它族作为其组成部分，该柱脚族中的靴板和螺栓都是已做好的族。
在使用嵌套族时，需要注意勾选它的“共享”选项:当一个族作为嵌套族被载入到项目中，如果在创建族时勾选了“共享”，那么它的可见性属性就是独立的。
比如在柱脚族中，螺栓和柱脚不属于同一个类别，如果没点共享，当取消柱脚所属类别的可见性时，螺栓也将不可见。
而且当勾选了“共享”后，可以通过tab 键直接选择螺栓和靴板这些嵌套族。
嵌套族也会出现在项目浏览器的相应类别里，因此同样可以在明细表中进行统计。
总而言之，“共享”选项可以保留嵌套族的族类别和族样板的独立属性。
此外，利用嵌套族也可以更方便的进行阵列约束。
