弱电工程机房建设防雷接地系统施工方案【最新版】
机房防雷接地系统施工方案
机房防雷接地系统施工方案一、引言二、设计选材1.选材标准2.导体材料选择导体是机房防雷接地系统的核心组成部分，其性能直接关系到系统的防雷效果。
常用的导体材料包括铜、铝等，其中铜具有优良的导电性能和耐腐蚀性能，是常用的导体材料。
3.接地极选择接地极的选择应根据机房的具体情况进行。
对于较小规模的机房，一般可以选择直接埋地铜接地极；对于大型机房，可以选用混凝土搅拌桩接地极。
在选择接地极时，还需考虑土壤导电性能以及周边环境的影响。
4.接地体选择接地体用于增加接地电阻，提高接地系统的防雷效果。
常用的接地体材料有铜排、铜棒等。
在选择接地体时，还需考虑接地电阻的要求，根据具体设计要求进行选材。
三、施工工艺1.现场准备工作在施工过程中，首先需要对机房的布局和场地进行评估，确定接地装置的布置位置。
2.铺设接地线在机房建设过程中，需要在合适的位置预埋接地线。
接地线一般采用铜排或者铜钢线，应遵循国家相关标准的要求。
接地线的布置应尽量减少弯曲，避免过长。
3.安装接地极和接地体安装接地极和接地体是机房防雷接地系统施工的关键环节。
根据机房的具体情况，选择合适的接地极和接地体进行安装。
在安装过程中，要确保接地极和接地体与导线的连接良好，有效地提高接地效果。
4.接地系统的联结接地系统的联结是机房防雷接地系统中十分重要的一部分。
在联结过程中，需要对接地线、接地极和接地体进行良好的连接，确保系统的连通性和完整性。
5.检测与调试在完成接地系统施工后，还需进行接地电阻的测量和系统的调试工作。
通过测量接地电阻，能够判断接地系统的质量和稳定性。
在调试过程中，还应做好相关记录，保证机房防雷接地系统能够达到设计要求。
四、施工安全措施在机房防雷接地系统的施工过程中，应始终遵循相关的安全规范，以保障施工人员的人身安全和施工质量。
对于高风险的操作，应提前做好安全预案，并配备相应的个人防护用品。
五、总结。
机房工程中防雷接地的建设方案
机房工程中防雷接地的建设方案提纲：一、绪论1.1 研究背景和意义1.2 前人研究成果综述1.3 研究目的和意义二、防雷接地的基本概念和理论2.1 雷电现象及其危害2.2 防雷接地基本概念2.3 防雷接地的基本原理三、机房防雷接地的设计方案3.1 防雷接地的设计原则3.2 影响机房防雷接地的因素分析3.3 防雷接地的实施方案3.4 防雷接地的设计流程四、机房防雷接地的施工及维护4.1 防雷接地施工的基本要求4.2 防雷接地材料和设备选择4.3 防雷接地施工流程4.4 防雷接地维护的内容和方法五、防雷接地效果的检测与评估5.1 检测方法和工具5.2 检测内容和标准5.3 评估方式和标准5.4 防雷接地效果监测的定期性和适时性六、结论与展望6.1 研究结论6.2 研究不足与展望6.3 对实际工程防雷接地的启示注：以上为提纲，具体文章内容可根据各自的独立思考进行展开。
一、绪论1.1 研究背景和意义随着科学技术的不断发展和社会的不断进步，计算机和网络技术逐渐成为现代社会信息化建设的重要支撑。
与此同时，由于地球自然环境中存在的雷电活动和气候变化等因素的影响，雷电灾害也在不断增加。
对于机房工程而言，电子设备更为敏感，一次雷击可能会造成设备的停机、故障或损坏，甚至危及人身安全。
因此，机房防雷接地的建设显得尤为重要。
机房防雷接地是指将机房内及其周边地下的以下构筑物通过导体连接，形成一个闭合的导电回路，从而将雷电能量迅速地引入地下，降低雷电灾害危险的一种工程措施。
具体而言，机房防雷接地的建设可以有效降低机房内电气设备受雷击的风险，提高电气设备的运行安全和可靠性，减少机房运行成本和维护费用，保护人员生命财产安全等方面带来重要的意义。
1.2 前人研究成果综述机房防雷接地的建设是一项复杂的工程系统，需要多个学科的综合应用，如电力工程、电子工程、机械工程、建筑工程等科学领域的知识。
国内外学者在此领域已经做了很多有意义的研究工作。
机房防雷接地系统的施工技术方案

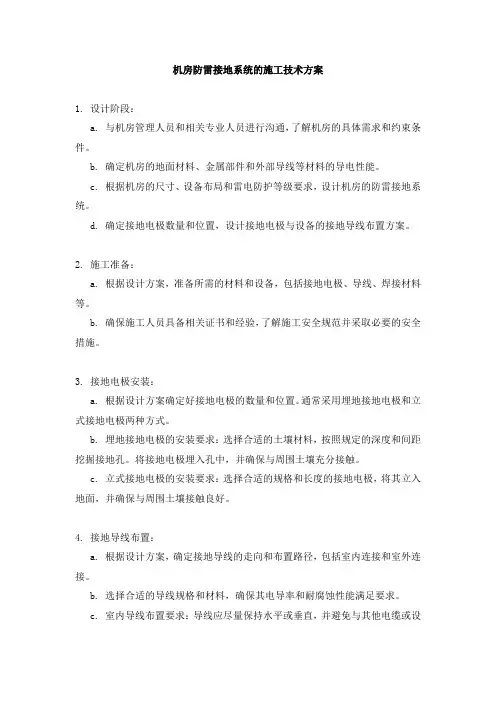

机房防雷接地系统的施工技术方案1. 设计阶段：a. 与机房管理人员和相关专业人员进行沟通，了解机房的具体需求和约束条件。
b. 确定机房的地面材料、金属部件和外部导线等材料的导电性能。
c. 根据机房的尺寸、设备布局和雷电防护等级要求，设计机房的防雷接地系统。
d. 确定接地电极数量和位置，设计接地电极与设备的接地导线布置方案。
2. 施工准备：a. 根据设计方案，准备所需的材料和设备，包括接地电极、导线、焊接材料等。
b. 确保施工人员具备相关证书和经验，了解施工安全规范并采取必要的安全措施。
3. 接地电极安装：a. 根据设计方案确定好接地电极的数量和位置。
通常采用埋地接地电极和立式接地电极两种方式。
b. 埋地接地电极的安装要求：选择合适的土壤材料，按照规定的深度和间距挖掘接地孔。
将接地电极埋入孔中，并确保与周围土壤充分接触。
c. 立式接地电极的安装要求：选择合适的规格和长度的接地电极，将其立入地面，并确保与周围土壤接触良好。
4. 接地导线布置：a. 根据设计方案，确定接地导线的走向和布置路径，包括室内连接和室外连接。
b. 选择合适的导线规格和材料，确保其电导率和耐腐蚀性能满足要求。
c. 室内导线布置要求：导线应尽量保持水平或垂直，并避免与其他电缆或设备干扰。
导线两端应焊接牢固，并采取必要的标识和固定措施。
d. 室外导线布置要求：导线应沿着固定的支架或沟槽铺设，避免接地导线与其他电缆或管道交叉。
导线两端应采用螺栓连接方式，并确保连接紧固可靠。
5. 施工验收：a. 完成机房防雷接地系统的施工后，进行全面的验收和测试。
包括接地电阻测试、导线连接测试等。
b. 接地电阻不应超过设计要求，导线连接应稳固可靠，没有接触不良或断开的情况。
c. 向机房管理人员和相关专业人员提供施工报告和验收证书。
同时提供接地系统的使用和维护手册。
总体来说，机房防雷接地系统的施工技术方案包括设计、施工准备、接地电极安装、接地导线布置和施工验收等环节。
机房防雷接地工程方案
机房防雷接地工程方案1. 项目概况本方案针对某通信运营商位于城市中心的机房进行防雷接地工程设计，机房建筑面积1000平方米，内设有各种通信设备、服务器和电力设备，是通信运营商的核心设施之一。
由于机房位于城市中心，雷电活动频繁，因此必须做好防雷接地工程，保证机房设备的安全和通信的可靠性。
2. 接地系统设计2.1. 外部闪电防护外部闪电防护是机房防雷接地工程的首要任务，主要是通过设置避雷带和接地装置，将大气中的雷电荷引到地下安全释放。
由于机房建筑面积较大，为了增加避雷带的覆盖范围，特别是在机房屋顶设置了多组避雷带，以确保全面覆盖机房建筑。
在避雷带与接地装置之间设置了深埋接地体，保证了雷电荷的有效引流和安全释放。
2.2. 机房内部接地机房内部接地主要是为了保护机房内的设备免受雷击的影响，采用等电位接地的设计方案。
通过在机房内部设置多个接地装置，构建起良好的等电位网，保证了各设备之间的等电位连接，有效地消除了因接地不良导致的设备损坏和通信故障。
3. 接地系统建设3.1. 接地体建设接地体的建设是机房防雷接地工程的重点和难点，为了保证接地效果，需要选择合适的接地体材料和施工工艺。
在该项目中，选择了铜材料作为接地体的主要材料，通过专业的铜接地网施工队伍进行施工，保证了接地体的质量和可靠性。
3.2. 避雷带安装避雷带的安装是机房防雷接地工程的关键环节，为了保证避雷带的覆盖范围和安全性，需严格按照设计方案进行避雷带的安装。
在该项目中，按照设计方案设置了多组避雷带，采用了专业的安装设备和施工工艺，保证了避雷带的安装质量和效果。
4. 接地系统检测4.1. 接地电阻测试接地系统建设完成后，需要进行接地电阻测试，以确保接地效果符合要求。
在该项目中，采用了专业的接地电阻测试仪器进行接地电阻测试，测试结果表明，接地电阻符合设计要求，接地效果良好。
4.2. 等电位测试为了保证机房内部设备的等电位连接效果，需进行等电位测试。
在该项目中，采用了专业的等电位测试仪器进行等电位测试，测试结果表明，机房内部设备之间的等电位连接良好，有效地保证了设备的安全性和通信的可靠性。
机房防雷接地施工方案
机房防雷接地施工方案1. 引言随着计算机技术的不断发展，机房设备的规模和复杂程度也在不断增加，对机房的稳定性和安全性提出了更高的要求。
其中，机房的防雷接地施工是保障机房安全运行的重要环节。
本文档将介绍一种机房防雷接地施工方案。
2. 方案概述机房防雷接地施工方案旨在确保机房内外设备在雷电活动时不受影响，保障机房的正常运行和设备的安全性。
本方案的主要内容包括： - 机房接地系统设计 - 接地装置选配 - 施工细则3. 机房接地系统设计3.1 接地原理机房接地系统的设计遵循以下原理： 1. 安全接地：确保机房内的设备和人员在雷电活动期间能够安全地泄放雷电电荷。
2. 稳定性：保证接地系统的稳定性，防止因接地不良或不稳定而导致设备运行异常或电气故障。
3. 低电阻：通过合理的接地设计，减小接地电阻，提高接地效能。
3.2 接地系统布置机房接地系统的布置需要考虑以下因素： 1. 地质条件：选择适合的接地方式，如埋地接地、接地棒接地等。
2. 机房空间：根据机房内设备的布置和空间限制，合理设计接地系统的布置和连接方式。
3. 导线规格：根据接地电流大小，选择合适的导线规格，以降低电阻。
3.3 接地设备选配机房接地设备的选配需要考虑以下因素： 1. 材料品质：选择质量好、耐腐蚀能力强的铜或铜合金材料，以保证接地装置的使用寿命和稳定性。
2. 接地装置类型：根据机房接地系统的需求，选择适合的接地装置类型，如接地棒、接地桩等。
3. 接地装置数量：根据机房面积和设备数量进行合理配置，保证接地装置的均匀分布。
4. 施工细则4.1 施工前准备在进行机房防雷接地施工前，需要进行以下准备工作： 1. 编制详细的施工方案，包括施工步骤、工具设备、材料选购等。
2. 清理施工区域，确保工作环境整洁、无障碍。
3. 检查接地装置和导线等施工材料的质量和数量，避免尺寸不符合要求或不足的情况发生。
4.2 施工步骤机房防雷接地施工的步骤如下： 1. 定位：根据机房布局，确定接地装置和导线的布置位置。
机房防雷接地工程施工方案
机房防雷接地工程施工方案一、工程前期准备项目评估：对机房所在环境进行详细评估，包括土壤电阻率、气象条件、地形地貌等，以确定合适的接地方式。
设计审查：审查防雷接地设计方案，确保其符合国家标准和机房安全要求。
施工人员培训：对施工人员进行防雷接地知识和技能培训，确保施工质量。
工具材料准备：准备施工所需的工具、材料和设备，包括接地极、接地线、连接器材等。
二、施工材料选择接地极材料：选用耐腐蚀、导电性能好的材料，如铜包钢、热镀锌钢等。
接地线材料：选用电阻率低、机械强度高的材料，如多股铜绞线、铜带等。
连接器材：选用符合国家标准、质量可靠的连接器材，确保接地系统的稳定性和可靠性。
三、接地系统设计接地电阻计算：根据土壤电阻率、机房设备要求等因素，计算所需的接地电阻值。
接地网布局：根据机房布局和设备分布，设计合理的接地网布局，确保电流能够均匀分布。
防雷措施：根据机房等级和设备重要性，设计相应的防雷措施，如安装避雷针、浪涌保护器等。
四、内部接地施工设备接地：将机房内设备的金属外壳、机架等导电部分与接地系统可靠连接。
线路屏蔽：对进入机房的电源线、信号线等进行屏蔽处理，减少电磁干扰和雷电侵入。
五、外部接地施工接地极埋设：按照设计要求，在机房周围埋设接地极，确保接地电阻符合要求。
接地线敷设：使用合适的接地线将接地极与机房内部接地系统连接起来。
六、设备接地施工设备接地连接：将机房内所有设备的接地端子与接地线可靠连接，确保设备安全接地。
设备接地检测：对接地连接进行逐一检测，确保每个设备都正确接地。
七、等电位连接施工等电位连接设计：根据机房布局和设备分布情况，设计合理的等电位连接方案。
等电位连接施工：使用专用连接器材将机房内各金属部分进行等电位连接，减少电位差。
八、质量检测与验收接地电阻测试：使用专用仪器对接地电阻进行测试，确保接地电阻符合要求。
系统完整性检查：对接地系统进行全面检查，确保无遗漏、无错误。
验收与交付：在质量检测合格后，组织相关部门进行验收，并交付使用。
机房防雷接地工程施工方案
机房防雷接地工程施工方案一、前言随着信息化建设的不断深入，计算机机房在企业和机构中扮演着越来越重要的角色。
同时，雷电活动频繁，雷电对计算机机房设备及数据的破坏也在不断增加。
为了保障计算机机房设备的正常运行，必须加强对机房的防雷接地工程施工，确保机房的安全稳定运行。
二、工程概述机房防雷接地工程施工的主要目的是防止雷电对机房设备及数据的危害，同时保证机房的设备和数据安全。
主要包括以下几个方面：1. 确定机房的防雷接地工程的施工方案，包括材料、设备和施工流程等；2. 对整个机房进行勘测，确定合适的接地点和接地方式；3. 绘制防雷接地工程的施工图纸，明确每个部分的施工要求；4. 安排专业的工程队伍进行施工，确保工程质量；5. 做好施工后的验收工作，确保机房的防雷接地工程符合相关标准和要求。
三、施工方案1. 施工前准备工作在进行机房防雷接地工程施工前，需要做好以下准备工作：1.1 提前购买好所需材料和设备，确保施工进度；1.2 安排好施工队伍，确保施工人员的技术水平和工作责任；1.3 确定机房的接地点和接地方式，根据实际情况进行勘测和测量；1.4 绘制好防雷接地工程的施工图纸，包括每个部分的施工要求和细节。
2. 施工过程2.1 开挖接地坑：根据施工图纸上的要求，在机房周围开挖接地坑，确保接地块的放置位置正确并且深度符合要求。
2.2 安装接地块：将接地块按照设计好的位置放入开挖好的接地坑中，并且固定好，确保接地块与周围土壤的接触面积大。
2.3 接地线铺设：将接地线从接地块引出，并且按照设计要求进行铺设，确保接地线的长度和粗细符合要求。
2.4 地网铺设：在机房周围的地面上铺设地网，确保接地块与地网连接紧密，并且与接地线连接好。
2.5 测试接地效果：在施工完成后，对接地块和接地线进行测试，确保接地效果良好，达到设计要求。
3. 施工后验收3.1 施工完成后，需要对整个防雷接地工程进行验收，包括接地块、接地线和地网等各个部分。
弱电机房工程防雷接地系统设计方案
弱电机房工程防雷接地系统设计方案防雷接地系统1. 防雷方案主要应用于楼宇机房，整个配电系统在楼宇的配电系统中只是个子系统，电源系统的Class I SPD（surge protection device）由楼宇低压总配电房/柜提供。
防雷系统示意标配 C 级防雷器，前端配置防雷保护空开为32A。
智能温控产品室外机的供电电缆如需上楼顶，建议采用穿铁管或金属线槽敷设，铁管或金属线槽应保持电气连续并两端接地。
SPD 的连接导线应尽可能短、直，长度不宜超过0.15m，SPD 的电源连接导线采用最小截面积10mm2 的铜线，SPD 的接地线采用不小于16mm2 的铜线。
2. 接地方案模块各机柜等电位接地DC 基础设施一体柜中设置主接地排，模块内其它各机柜接地端子通过不小于16mm2 的接地线缆连接到该接地排；主接地排连接到机房的楼层接地排（FEB）或接地汇集带（机房内沿走线架或墙体敷设的25mm×3mm 的铜带），该接地线线径不小于35mm2。
机柜系统等电位连接示意图（1）模块主接地排机柜接地机柜体的各金属组件/零件之间实现良好搭接。
结构搭接面在搭接前进行喷涂保护（或不喷涂）并进行抗氧化处理，喷涂保护的表面区域确保实现两个搭接部件的搭接面完全的金属电接触。
搭接质量采用直流阻抗来衡量，任意两个有搭接要求的零件之间的搭接直流阻抗不大于0.1Ω。
不能良好连接的金属部件之间，采用接地电缆连接（如机柜门与机柜之间），连接电缆截面积建议不小于6mm2。
各柜体内部设计有一个接地排或主接地点供设备接地用，接地排不需要绝缘安装。
接地端子不小于M8，机柜总接地端子旁设置有黄底的接地标签如。
模块内部不带电的金属部件（如金属门窗、走线架、防静电地板支架）做等电位处理，等电位连线不小于6mm2。
防雷与接地工程施工方案
防雷与接地工程施工方案一、施工总则1.1 本施工方案适用于防雷与接地工程施工过程中的各项工作，确保施工安全、质量和进度。
1.2 所有工程施工人员必须严格遵守相关规章制度，严格执行操作规程，确保施工过程中的安全。
1.3 本方案依据国家相关法律法规及行业标准制定，严格遵守相关规定进行施工。
1.4 施工单位及相关人员要保证防雷与接地工程施工的安全、质量，确保工程如期完工。
二、施工准备2.1 施工前，应对施工现场进行全面的勘察，了解地形、地质情况，为施工提供科学依据。
2.2 施工前，应准备好必要的施工材料和设备，保证施工过程中的连续性和高效率。
2.3 施工前，应对施工现场周围环境进行查看，排除可能存在的危险隐患，确保施工安全。
2.4 施工单位应制定详细的工程方案，明确施工过程中每个步骤和责任人，确保施工顺利进行。
三、施工流程3.1 接地极的安装：3.1.1 根据设计要求确定接地极的位置，保证位置准确无误。
3.1.2 使用专用设备对接地极进行安装，确保安装牢固并符合相关标准。
3.1.3 安装完成后，进行接地极的测试，确保接地极的接地效果良好。
3.2 接地网的铺设：3.2.1 根据设计要求确定接地网的位置和尺寸，确保接地网的铺设符合规范要求。
3.2.2 使用专用设备对接地网进行铺设，保证接地网的连通性和牢固性。
3.2.3 完成铺设后，对接地网进行测试，确保接地效果良好。
3.3 雷电防护装置的安装：3.3.1 根据设计要求确定雷电防护装置的位置和种类，确保装置的有效性。
3.3.2 使用专用设备对雷电防护装置进行安装，确保装置牢固可靠。
3.3.3 安装完成后，对雷电防护装置进行测试，确保其正常工作。
四、施工安全4.1 在施工过程中，严禁违章操作，如有发现及时制止并处理，确保工程安全。
4.2 施工人员必须穿戴好安全防护用具，做好个人防护工作，确保自身安全。
4.3 施工现场必须设置警示标志，保证工程施工过程中的安全。
防雷接地专项施工方案(3篇)
第1篇一、工程概况本项目位于我国XX地区，建筑类型为高层住宅，占地面积约为XXX平方米，总建筑面积约为XXX平方米。
由于地处雷电多发区域，为确保建筑及内部设施的安全，特制定本防雷接地专项施工方案。
二、施工依据1. 《建筑物防雷设计规范》（GB 50057-2010）2. 《建筑物接地设计规范》（GB 50065-2011）3. 《建筑电气工程施工质量验收规范》（GB 50303-2015）4. 《建筑防雷装置检测规范》（GB/T 32937-2016）5. 相关国家及地方政策法规三、施工内容1. 防雷装置的安装与施工2. 接地装置的安装与施工3. 防雷检测与验收四、施工准备1. 组织机构- 成立防雷接地施工领导小组，负责施工过程中的组织协调、监督指导等工作。
- 设立施工班组和专业技术人员，明确各自职责。
2. 施工材料- 防雷装置材料：避雷针、避雷带、避雷网、避雷器等。
- 接地装置材料：接地棒、接地线、接地模块等。
- 工具及设备：电焊机、切割机、卷扬机、水准仪、经纬仪等。
3. 施工方案- 根据建筑物的具体情况，制定详细的施工方案，明确施工步骤、质量要求、安全措施等。
五、施工工艺1. 防雷装置施工（1）避雷针安装- 避雷针应选择合格的产品，安装位置应满足规范要求。
- 避雷针与建筑物主体结构的连接应牢固，焊接质量应符合规范要求。
- 避雷针接地引下线应与接地装置连接。
（2）避雷带、避雷网安装- 避雷带、避雷网应采用镀锌钢带或镀锌钢网，安装位置应符合规范要求。
- 避雷带、避雷网应与建筑物主体结构的连接牢固，焊接质量应符合规范要求。
- 避雷带、避雷网应与接地装置连接。
（3）避雷器安装- 避雷器应选择合格的产品，安装位置应符合规范要求。
- 避雷器应与建筑物主体结构的连接牢固，焊接质量应符合规范要求。
- 避雷器应与接地装置连接。
2. 接地装置施工（1）接地棒安装- 接地棒应选择合格的产品，埋设深度应符合规范要求。
防雷接地施工方案例(3篇)
第1篇一、工程概况本工程位于某城市某区域，占地面积约为10000平方米，建筑高度为30米，为多层住宅楼。
根据《建筑物防雷设计规范》（GB 50057-2010）的要求，本工程属于第二类防雷建筑物。
为确保建筑物的安全运行，降低雷击风险，特制定本防雷接地施工方案。
二、施工依据1. 《建筑物防雷设计规范》（GB 50057-2010）2. 《建筑物接地设计规范》（GB 50057-2010）3. 《建筑电气工程施工质量验收规范》（GB 50203-2014）4. 《防雷装置检测规范》（GB/T 32937-2016）三、施工内容1. 防雷接地系统设计2. 防雷接地系统施工3. 防雷接地系统检测四、施工准备1. 组织机构成立防雷接地施工领导小组，负责施工过程中的组织、协调、监督等工作。
2. 人员配备根据施工内容，配备相应的施工人员，包括电气工程师、施工员、质检员等。
3. 材料设备根据设计要求，准备以下材料设备：（1）接地体：铜排、铜板、铜线等；（2）接地线：铜排、铜线等；（3）接地模块：铜质、钢质等；（4）绝缘子、连接器、接地端子等；（5）施工工具：电焊机、扳手、线切割机等。
4. 施工方案编制根据设计要求，编制详细的施工方案，明确施工步骤、质量要求、安全措施等。
五、施工工艺1. 防雷接地系统设计（1）根据建筑物的防雷等级，确定防雷接地系统的设计参数；（2）选择合适的接地体、接地线和接地模块；（3）绘制防雷接地系统施工图。
2. 防雷接地系统施工（1）接地体施工：1）开挖接地体沟槽，确保沟槽深度符合设计要求；2）铺设接地体，确保接地体与土壤接触良好；3）连接接地体，确保连接牢固可靠；4）回填土壤，确保回填土密实。
（2）接地线施工：1）连接接地线，确保接地线与接地体连接牢固；2）检查接地线绝缘性能，确保绝缘良好；3）连接接地线至建筑物，确保连接牢固可靠。
（3）接地模块施工：1）安装接地模块，确保接地模块与接地体连接牢固；2）检查接地模块绝缘性能，确保绝缘良好；3）连接接地模块至建筑物，确保连接牢固可靠。
机房防雷实施方案
机房防雷实施方案机房是电子设备的重要部分，是保障信息系统安全运行的核心环节。
雷电是机房最常见的自然灾害之一，如果不采取有效的防雷措施，可能会导致机房设备损坏、数据丢失以及系统瘫痪等严重后果。
因此，为了保障机房的安全运行，制定一套完善的机房防雷实施方案十分必要。
1.预测与监测系统雷电发生前一般会有预兆，通过预测与监测系统可以提早发现，并及时采取相应的防护措施。
预测系统可采用雷电探测仪，监测系统可采用高频雷电电磁波检测仪。
这些设备可以监测雷电云团的移动和变化，及时预警。
2.外部防护措施(1)针对大型雷电云的情况，应该在机房外层建筑物的场地布置避雷针，将雷电引向避雷针，保护机房。
(2)在机房周围设置避雷网，将机房与周围空间隔离，引导与机房相连的雷击通往其他地方。
(3)在机房外围埋设接地网，加强与土壤的接触，提高避雷效果。
3.内部防护措施(1)对机房的电源线进行保护，要求电源线设置过流保护器和过压保护器，以避免雷击过电流和过电压导致设备损坏。
(2)安装合适的防静电设备，预防静电对设备的损伤。
(3)机房内部的信号线、数据线采用可靠的屏蔽设计和接地措施，防止雷电电磁波对信号传输的干扰和损失。
(4)在机房内部设置避雷装置，如避雷带、避雷才、避雷器等，将雷击引向避雷设施，进一步保护机房设备。
4.员工防护培训对机房人员进行防护培训，提高员工的防护意识和应对能力。
培训内容包括雷电的基本知识、如何安全撤离机房等，并进行定期演练，使员工能够应对突发情况。
此外，员工还应定期检查防雷设施的工作状态，确保设施的正常运行。
5.应急预案综上所述，机房防雷实施方案应从预测与监测、外部防护、内部防护、员工培训和应急预案等多个方面进行综合考虑。
这些措施可以提高机房的防雷能力，减少雷电灾害对机房设备和信息系统的损害，确保机房的安全运行。
机房避雷工程施工方案
一、工程背景随着信息技术的快速发展，机房已成为企业、政府机关等单位的中心环节。
机房设备价值高，一旦发生雷击事故，将造成严重的经济损失和人员伤亡。
为确保机房设备安全，降低雷击风险，特制定本机房避雷工程施工方案。
二、工程目标1. 确保机房设备在雷击情况下不受损害；2. 遵循国家相关标准和规范，确保工程质量；3. 优化避雷系统，提高机房防雷效果；4. 保障施工过程安全、环保。
三、施工准备1. 组织施工队伍，明确各工种人员职责；2. 熟悉施工图纸，了解机房布局和设备情况；3. 准备施工材料、工具和设备；4. 进行施工区域安全防护，设置警示标志；5. 提前与相关部门沟通协调，办理施工手续。
四、施工方案1. 避雷接地系统施工（1）在机房周围敷设接地网，接地网应与机房接地系统相连；（2）在机房内设置接地母线，母线应与接地网相连；（3）对机房内所有金属设备、支架、线缆等采取接地措施；（4）对接地系统进行测试，确保接地电阻符合国家标准。
2. 避雷引入系统施工（1）在机房入口处设置避雷器，将雷电能量引入大地；（2）在避雷器前设置滤波器，滤除干扰信号；（3）将避雷器、滤波器与机房接地系统相连。
3. 避雷防护措施（1）对机房内重要设备、线路采取屏蔽措施；（2）对机房内电气设备进行防雷保护；（3）对机房内防雷设施进行定期检查和维护。
五、施工验收1. 对施工完成的避雷接地系统、避雷引入系统进行测试，确保其符合国家标准；2. 对机房内避雷防护措施进行检查，确保其有效；3. 对施工过程进行总结，提出改进措施。
六、工程总结1. 本工程严格按照国家相关标准和规范进行施工，确保工程质量；2. 施工过程中，加强安全管理，确保施工人员安全；3. 优化避雷系统，提高机房防雷效果；4. 工程完成后，对施工过程进行总结，为今后类似工程提供参考。
通过本机房避雷工程施工方案的实施，确保机房设备在雷击情况下不受损害，为我国信息产业发展提供有力保障。
机房避雷工程施工方案范本
一、工程概况本项目位于XX市XX区，建设内容为一座数据中心机房。
机房总建筑面积为XX平方米，共计XX层，每层面积约XX平方米。
机房内设有服务器、存储设备、网络设备等关键信息基础设施。
为确保机房安全稳定运行，特制定本机房避雷工程施工方案。
二、工程目标1. 完成机房避雷系统的设计、施工和验收，确保机房内设备安全；2. 满足国家标准GB/T 50057-2010《建筑物防雷设计规范》的要求；3. 施工过程中，确保工程质量、进度和安全生产。
三、施工范围1. 机房防雷接地系统；2. 机房防雷屏蔽系统；3. 机房防雷电源系统；4. 机房防雷信号系统。
四、施工方法及工艺1. 机房防雷接地系统（1）接地体施工：根据机房位置和地质条件，采用人工挖坑、埋设接地体。
接地体材料选用镀锌扁钢，规格为φ50mm×5mm，长度为2m。
（2）接地引下线施工：将接地体与接地引下线焊接，接地引下线采用镀锌圆钢，规格为φ16mm，长度为2m。
（3）接地汇集排施工：在机房入口处设置接地汇集排，接地汇集排采用镀锌扁钢，规格为φ100mm×10mm，长度为10m。
（4）接地线施工：将接地汇集排与机房内设备、线缆连接，接地线采用镀锌扁钢，规格为φ25mm×4mm，长度根据实际需求确定。
2. 机房防雷屏蔽系统（1）屏蔽层施工：在机房天花、墙面、地面等部位敷设屏蔽层，屏蔽层材料选用铜箔，厚度为0.05mm。
（2）屏蔽层连接：将屏蔽层与接地汇集排连接，确保机房内所有金属部件与屏蔽层形成等电位。
3. 机房防雷电源系统（1）防雷电源箱施工：在机房内设置防雷电源箱，防雷电源箱采用金属外壳，内部安装防雷模块。
（2）防雷电源线施工：将防雷电源箱与机房内设备、线缆连接，防雷电源线采用防雷专用线缆，规格为YHVR 2×16。
4. 机房防雷信号系统（1）防雷信号箱施工：在机房内设置防雷信号箱，防雷信号箱采用金属外壳，内部安装防雷模块。
机房防雷接地工程施工方案
机房防雷接地工程施工方案一、项目背景随着信息技术的飞速发展，机房已经成为现代企业和机构不可或缺的设施之一。
机电设备的复杂性和对数据的高要求，使得机房的建设和管理更加复杂和重要。
机房的防雷接地工程是机房建设中至关重要的一环，它能有效地减少雷电对设备和信息的破坏，保障机房正常运行和数据安全。
二、工程概况1. 工程名称：机房防雷接地工程2. 工程地点：XX市XX区XX路XX号3. 工程内容：包括雷电防护系统的安装和接地系统构建等工作。
4. 工程要求：根据国家相关标准和规范，确保工程质量和安全，以及满足机房的实际需求。
三、施工单位施工单位为XX建筑公司，公司拥有丰富的施工经验和先进的设备，具备良好的技术和管理能力，对本工程有信心和能力完成。
四、施工方案1. 前期准备在正式施工前，施工单位将参考相关设计图纸和规范要求，对工程进行详细的测量和勘察，制定详细的施工方案和安全措施。
同时，采购所需的材料和设备，并安排施工人员进行专业培训，确保施工质量和安全。
2. 施工过程（1）雷电防护系统的安装：首先进行雷电防护系统的安装，包括避雷针的安装、引下线的铺设和接地装置的设置等。
施工单位将严格按照相关规范和设计要求进行安装，确保每一个环节的质量和安全。
（2）接地系统的构建：接地系统是机房防雷网络的重要组成部分，它能够为设备和人员提供良好的防雷保护。
施工单位将根据设计要求，对机房进行布线和接地桩的安装工作，确保系统的有效性和可靠性。
（3）安全监测系统的配置：除了基本的雷电防护设备和接地系统外，施工单位还将配置相应的安全监测设备，包括雷电感应器、数据采集器等，对机房的雷电情况进行实时监测和记录，及时发现和处理雷电风险。
3. 施工结束和验收在施工结束后，施工单位将对工程进行全面的检查和清理，确保没有遗漏和安全隐患。
随后，组织相关专业人员对接地系统及防雷设备进行全面的测试和验收，确保其合格性和全面有效性。
五、安全管理施工单位将严格执行国家相关法规和规范，加强施工现场的安全管理，规范施工行为，做好安全防护措施，确保施工过程的安全性和质量。
机房工程防雷接地施工方案
机房工程防雷接地施工方案一、工程概况1.1 项目概况本工程是某大型IT公司的机房工程，总建筑面积1000平方米，分为机房区、UPS区、配电室、空调区等。
1.2 项目背景随着信息技术的飞速发展，越来越多的企业机房得到建设和使用，机房工程的电缆、设备等安全和可靠性要求日益提高。
其中，防雷接地工程是机房工程中的一个重要环节，直接关系到机房设备和人员的安全。
1.3 施工目标本工程旨在保证机房内设备的安全和正常使用，减小雷电对设备的损害，确保机房工程的可靠性和安全性。
二、防雷接地设计方案2.1 设计依据本防雷接地设计方案依据《建筑电气设计规范》GB 50198-2018 《电气设备防雷设计规范》GB 50057-2010等相关国家标准，结合机房工程的具体情况进行设计。
2.2 设计原则本设计方案的主要原则是充分考虑机房内外的雷电情况，合理分布接地装置，确保接地系统的安全可靠。
2.3 设计内容（1）机房内部接地设计根据机房布局，将机房内各个区域的设备分别进行接地设计，确保每个设备的接地系统独立可靠。
（2）机房外部接地设计考虑到机房周围的地形情况和可能的雷电情况，设计机房外部的接地系统，防止雷电对机房设备的损害。
（3）接地系统的材料选用选择符合国家标准的接地材料，包括接地线、接地体等，确保材料的质量和可靠性。
（4）接地系统的施工标准参照国家标准，对接地系统的施工进行严格监督和验收，确保施工合格。
三、施工方案3.1 施工准备（1）对工程场地进行勘察，了解地形地貌、土质情况等相关信息。
（2）准备施工所需的材料和器具，包括接地线、接地体、焊接设备等。
（3）进行相关设备和人员的培训，保证施工人员具备相关的工作技能和安全意识。
3.2 施工工艺（1）机房内部接地施工按照设计方案，在机房内部各个区域进行接地施工，将设备的接地线与接地体连接，确保接地系统的可靠性。
（2）机房外部接地施工根据机房周围的地形情况，选择合适的位置进行接地体的埋设，确保接地系统与地面的良好接触。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
弱电工程机房建设防雷接地系统施工方案正文：先看一下《数据中心设计规范》GB50174-2017里面对于机房工程的防雷要求。
关于防雷接地这一部分介绍的比较少。
让我们重点参考GB50343。
下面我们就重点介绍一下防雷接地知识一、机房防雷接地系统简介随着通信技术、计算机网络技术的飞速发展，计算机和网络越来越深入人们生活和工作中，同时也预示着数字化、信息化时代的来临。
这些微电子网络设备的普遍应用，使得防雷的问题显得越来越重要。
由于微电子设备具有高密度、高速度、低电压、和低功耗等特性，这就使其对各种诸如雷电过电压、电力系统操作过电压、静电放电、电磁辐射等电磁干扰非常敏感。
如果防护措施不力，随时随地可能遭受重大损失。
值得我们关注的是雷电不仅仅破坏系统设备，更为重要的是使系统的通讯中断、工作停顿、声誉受损，其间接损失无法估量。
二、机房防雷的必要性雷击可以产生不同的破坏形式，国际电工委员会已将雷电灾害称为“电子时代的一大公害”，雷击、感应雷击、电源尖波等瞬间过电压已成为破坏电子设备的罪魁祸首。
从大量的通信设备雷击事例中分析，专家们认为：由雷电感应和雷电波侵入造成的雷电电磁脉冲(LEMP)是机房设备损坏的主要原因。
为此采取的防范原则是“整体防御、综合治理、多重保护”。
力争将其产生的危害降低到最低点。
三、机房防雷接地系统设计（1）、防雷设计防雷接地系统是弱电精密设备及机房保护的重要子系统，主要保障设备的高可靠性，防止雷电的危害。
中心机房是一个设备价值非常高的场所，一旦发生雷击事故，将会造成难以估量的经济损失和社会影响，根据GB50057—94《建筑物防雷设计规范》和IEC61024-1-1标准的有关规定，中心机房的防雷等级应定为二类标准设计。
目前大楼总配电室根据建筑物防雷设计规范，提供了第一级防雷，因此，在本工程网络中心机房市电配电柜前配置第二、三级复合防雷器。
防雷器采用独立模块，并应具有失效告警指示，当某个模块被雷击失效时可单独更换该模块，而不需要更换整个防雷器。
二三级复合防雷器的主要参数指标：单相通流量为：≥40KA （8/20μs），响应时间：≤25ns（2）、接地系统设计国家标准GB2887-2000《电子计算机场地通用规范》及GB50174-2008《计算机机房设计规范》中计算机机房应具有以下四种地：计算机系统的直流地、交流工作地、交流保护地和防雷保护地。
各接地系统电阻如下：Ø 计算机系统设备直流地接地电阻不大于1Ω。
Ø 交流保护地的接地电阻应不大于4Ω；Ø 防雷保护地的接地电阻应不大于10Ω；Ø 交流工作地的接地电阻应不大于4Ω；1）机房室内等电位连接在机房内设立一环形接地汇流排，机房内的设备及机壳采用S型的等电位连接形式，连接到接地汇流排上用50*0.5铜铂带敷设在活动地板支架下，纵横组成1200*1200网格状，在机房一周敷设30*3（40*4）的铜带，铜带配有专用接地端子，用编织软铜线机房内所有金属材质的材料都做接地，接入大楼的保护地上。
工程中的所有接地线（包括设备、SPD、线槽等）、金属线槽搭接跨接线均应做到短、平、直，接地电阻要求小于或等于1欧姆。
2）机房屏蔽设计整个机房屏蔽采用彩钢板进行六面体屏蔽，屏蔽板之前采用无缝焊接，墙身屏蔽体每边跟接地汇流排接地不少于2处。
3）机房接地装置设计由于机房接地电阻要求较高，在该大楼附近另外增加人工接地装置，在地网槽内打入15根镀锌角钢，并用扁钢焊接起来，并采用降阻剂回填。
机房静电接地采用50mm²多股铜芯线穿管引入。
接地装置的接地电阻要求小于或等于1欧姆。
四、机房地网制作方法1、标准接地网的制作在距建筑物1.5~3.0m处，以6m*3m矩形框线为中心，开挖宽度为0.8m、深0.6~0.8m的土沟，两长边中间贯通，采用长2.5m的L5（5*50*50）镀锌角钢，在沟底的每个交点处垂直打入一根，共计6-20根，作为垂直接地极；然后采用4号（4*40）镀锌扁钢将六根角钢焊接连通，作为水平接地极；再用4号镀锌扁钢焊在地网框架的中间部位，引出至机房外墙角，离地高0.3m，作为PE接地端；最后从该接地端引出16-50平方毫米以上护套地线，沿墙边穿墙进入室内，连至机房内等电位接地汇集排。
2、利用大楼钢筋做地网新建或翻建机房时，可利用入地混凝土立柱子内的钢筋作接地装置。
在立柱内选取至少4根主筋（对角或对称的钢筋），用氧焊接通后再焊在两根伸出柱面的M12以上铜螺纹管上，作为接地端，引线至机房，与等电位接地汇流排连通，等电位接地排可设在防静电地板下面。
五、计算机机房防雷接地需注意事项：(1)、考虑到雷电或其他电信设备的干扰，计算机房不宜设置在大楼的顶层或靠外墙侧，特殊情况限制的，应设置屏蔽层防止雷电干扰。
对于特别重要的计算机系统，应考虑设置独立的屏蔽机房。
建筑物（包括计算机机房）内设备及管线接地安装应按照相关规范执行，做好等电位联结；(2)、防止雷电危害还应防雷击引起的电磁脉冲，计算机房的配电箱应设置SPD（防电磁浪涌）保护装置，防止机房供电电源由于雷击电磁脉冲而造成断电。
另外，对于重要的系统主机，其通讯电缆也应设置SPD保护装置，由于通讯电缆数量一般比较多，因此通讯线的保护设置应根据具体实际情况合理设置；(3)、电气接地系统宜采用TN－S接地系统，PE线与相线分开，机房电源接入处应做重复接地；(4)、机房接地一般分为交流工作接地、直流工作接地、安全工作接地、防雷保护接地。
根据《建筑物防雷设计规范》（2000年版）的要求，防雷设计采用共用接地系统时，各接地系统宜共用一组接地装置。
信息系统的所有外露导电物（各种箱体、壳体、机架等金属组件）应建立一等电位联结网络。
因此，电气防雷设计应在计算机房设置专用的等电位联结排，通过引下线与大楼总等电位联结排连接。
根据共用接地系统的层层等电位原则，采用结构主钢筋作为引下线，更适用于共用接地系统。
另外强调，大楼接地系统的接地电阻不应大于１Ω。
六、如何作机房防雷接地所谓接地，即把电路中的某一金属壳与大地边接在一起，形成电气回路。
目的是为了让电流易于流如入大地，对人及设备形成保护。
接地的方法：有直流地悬浮法即直流地不接大地，与地严格绝缘；直流地接地法，把计算机等设备中数字电路等的电位点地和网络，无论采用何种形式，均须有接地母线，接地地杖，在此特别强调建议采用接地埋接地网络板，能更好的引导至大地，接地时应注意如下问题：Ø 尽量不要在机房内把直流地和交流工作地短路或混接；Ø 不允许交流线路与直流地线平行敷设，以防止干扰或短接；Ø 直流地线网应装接在地板下，便于边接，即可减小接地电阻，便于泄流。
（1）接地铜排室内机房接地采用30*5（宽*厚，单位mm）规格之铜片，围绕机房墙壁一周离地面10cm高，且与室外接地体母线相连接。
在铜片每隔50 cm钻一小孔，以利于分布在机房各区域的设备进行接地。
（2）接地铜板接地铜板采用宽60mm(厚10mm)之L型铜板固定于楼板，此铜墙铁壁板作为所有应与机房接地之设施的总接地。
(3)地网机房有架设高架地板，则应以2.5mm之多芯裸铜线缠绵高架地板柱做地网。
七、机房防雷接地案例方案分析（1）、概况根据用户需求，拟在指挥办公楼做保护地网系统。
因通信机房、师蓝军指挥所、自动化机房、信息中心机房核心设备比较集中，所有同时做等电位均压带和法拉第笼保护；法拉第笼为600*600mm的网格。
因三楼设备间、五楼设备间、配电房、师指挥所主室、雷达营指挥所以电脑及交换机为主，故只做等电位均压带，并使每个设备都可以直接得到有效的保护，详见《电子计算机机房设计规范》（GB 50174-2008）；《建筑物防雷设计规范》（GB 50057-1994）；通信局（站）防雷与接地工程设计规范》（YD 5098-2005）；建筑物电子信息系统防雷技术规范》（GB 50343-2004）。
在信息中心机房后面约22米处做大地地栅网，每个房间内地网通过一条50平方的连接线串联汇集到大地地栅网，地网接地电阻要求小于1Ω。
（2）、方案说明1、强电防雷及防过电压系统强电防雷主要是防感应雷，防止雷击过程中，通过电源线缆感应的大电流，穿入机房，损坏设备，由于本项目所在地属于强雷区，所以必须要好防雷工作，以确保设备、人身安全。
在《电子计算机机房设计规范》GB 50174-2008中，对机房防雷有非常严格的要求，必须严格执行。
由于机房属于LPZII防雷区。
机房防雷主要是防感应雷，防止雷击过程中，通过电源线缆感应的大电流，穿入机房，损坏设备。
因此在各个机房采用三级防雷措施。
针对本次工程，第一级防雷器为A级防雷器（100KA），防雷器安装在配电柜进线处；第二级防雷器为B级防雷器（40KA），自制防雷箱，安装在机柜外，总开出线引入到第二级防雷箱，再引入UPS防雷开关上，能将大能量的浪涌电流限制在后续保护系统可允许的范围；第三级防雷器为C级防雷器（20KA），防雷器安装在UPS输出端。
使输出的箝位电压达到规定值，从而保护了设备，而且还能有效地抑制电网中的尖峰干扰，使供电系统更加稳定，确保供电系统安全可靠。
在机房内用30*3mm铜排做均压带及局部等电位连接，且与大地地栅网可靠连接，确保系统安全可靠。
机房天花主龙骨、地板支架、墙板的前后左右用多股6mm2电线电缆夸接，并且就近连接到等电位铜排上；其目的在于防止雷击过程中，瞬间产生的高电位反击。
更加保证了人身和设备的安全。
2、保护人身及数据安全的防静电措施因此在部分机房内用铜箔做法拉第笼，使静电所引起的电荷积累，能迅速的流入大地，以保证设备及人身的安全。
另外机房密闭，也防止带灰尘颗粒入侵机房，减少了电子碰幢而产生的带电离子。
这样也可以避免灰尘对设备正常工作造成威胁。
3、接地系统（1）、常规接地系统本机房设计中有保护接地系统，防雷接地系统，工作接地系统，防静电接地系统，机房中设备的金属外壳、金属管线、防静电地网、防静电地板的支架连接一体都与保护地有良好的连接，既保证人身设备安全，又给机房内游离电子一个顺畅通路。
为保证机房中的计算机有一个等电位的工作环境。
也为了保证计算机系统稳定工作，本设计采用单独的等电位均压带，通过等电位连接线接地，使机房能安全可靠地工作。
为了保证接地电阻符合要求，要求接地线缆必须不小于BVR-25mm2的导线，本项目中采用BVR-50mm2的导线。
为了避免对计算机系统的电磁干扰，采用将多种接地的接地线分别接到各接地母线上，由接地母线采用一根接地线单点与接地体相连接的单点接地方式（也称为一点接地方式）。
由计算机设备至接地线的连接导线应采用多股编织铜线，且应尽量缩短连接距离，并采取格栅等措施，尽量使各接地点处于同一等电位上。
