锐捷 CISCO 交换机配置命令
锐捷-.Cisco配置
实验拓扑图疑问1、锐捷交换机不支持VTP(server/client)，需要手动逐个划分VLAN，划分的需逐个划分，不能连续划分，不然划分不到交换机上，例如：SW-A>enableSW-A#conf tSW-A(config)#vlan 10SW-A(config-vlan)#exitSW-A(config)#vlan 20SW-A(config-vlan)#exit错误划分（Cisco可以这样划分）：SW-A>enableSW-A#conf tSW-A(config)#vlan 10SW-A(config-vlan)#vlan 20SW-A(config-vlan)#vlan 30SW-A(config-vlan)#------------------------------------------如果这样划分，交换机上面是没划分成功的，只是划分一个VLAN而已2，锐捷路由接口进入方法和Cisco区别SW-A>enableSW-A#configure terminalSW-A(config)#interface range fastEthernet 0/1 - 4 （锐捷只能支持这样）SW-A(config-if-range)#exitSW-A(config)#interface range fastEthernet0/1 - 4 （连接和不连接）SW-A(config-if-range)#3，锐捷端口聚合只有一种enableconf tinterface range f 0/1 - 4 ((例如做1-4的端口汇聚) )port-group 1exitinterface aggregateport 1（aggregateport就是这个汇聚的端口，要是配truck也要在aggregateport上配一变）switchport mode trunk4.锐捷路由器串口连接性问题，如果串口UP起来，但协议不UP起来，可能是串口不紧，不然就是封装（encapsulation）的问题5、三层做DHCP服务器，需要开启DHCP服务enableconf tserver-dhcp (开启DHCP服务)ip dhcp pool vlan106、生成树协议默认是没开的，需要开enableconf tspanning-tree (启用生成树协议)spanning-tree mode rstp （启用快速生成树协议）spanning-tree mst 0 priority 8192 （只能使用8192倍数）7、时间ACLenableconf ttime-range no-http (创建一个名为no-http的时间ACL)periodic weekdays 8:00 to 18:00 （周期为周一到周五8点到16点）exitip access-list extended limit_udp (创建一个名为limit_udp的扩展ACL)deny tcp any any eq www time-range no-http （禁止tcp所有主机访问www）int f0/1ip access-list limit_udp in查看命令：show time-range8、锐捷tftp前提：主机和路由同网段，能够互通,设置TFTP软件保存路径查看FLASH内文件：show flash复制FLASH内文件：copy flash:config.txt tftp9、锐捷3760聚合口aggregateport配置IP问题需要先配置三层AP，配置过程如下S3250# confS3250(config)# int aggretegateport 1S3250(config-if)# no switchportS3250(config-if)# ip address 192.168.100.1 255.255.255.0 S3250(config-if)# end再进入到接口下配置：S3250(config)#int r f 0/2-3S3250(config-if-range)#no switchportS3250(config-if-range)#port-group 1S3250(config-if-range)#end10、根据上图，如果SW1、SW2、RT1宣告OSPF，SW1、SW2、RT1在路由表上无法形成邻居，主要问题是SW2和SW3之间的F0/3口线插不进(松动) 或网线有问题，测试所有网线都是用直通线，也有可能是RT1和SW2之间网线有问题，今晚测试后问题是前者的问题！11、VRRP和DHCP测试没问题12、时间ACL放在SW2上13、ip nat inside source static 192.168.200.1 202.200.118.2公网主机ping 202.200.118.2 无法ping通，是因为2020.200.118.2 已经被192.168.200.1 映射出去了14、锐捷二层telnet问题解决配置过程：Switch>enableSwitch#configure terminal ！进入全局配置模式Switch(config)#enable services telnet－service 开启交换机远程登录服务，默认已开启Switch(config)#enable secret level 1 0 earth 配置远程登陆密码（其中telnet的level为1，0代表不加密的密码。
锐捷网络交换机的配置命令集
锐捷网络交换机的配置命令集交换机>Enable 进入特权模式#Exit 返回上一级操作模式#End 返回到特权模式#write memory 或copy running-config startup-config 保存配置文件#del flash:config.text 删除配置文件(交换机及1700系列路由器)#erase startup-config 删除配置文件(2500系列路由器)#del flash:vlan.dat 删除Vlan配置信息（交换机）#Configure terminal 进入全局配置模式(config)# hostname switchA配置设备名称为switchA(config)#banner motd & 配置每日提示信息&为终止符(config)#enable secret level 1 0 star 配置远程登陆密码为star(config)#enable secret level 15 0 star 配置特权密码为starLevel 1为普通用户级别，可选为1~15，15为最高权限级别；0表示密码不加密(config)#enable services web-server 开启交换机WEB管理功能Services 可选以下：web-server(WEB管理)、telnet-server(远程登陆)等查看信息#show running-config 查看当前生效的配置信息#show interface fastethernet 0/3 查看F0/3端口信息#show interface serial 1/2 查看S1/2端口信息#show interface 查看所有端口信息#show ip interface brief 以简洁方式汇总查看所有端口信息#show ip interface 查看所有端口信息#show version 查看版本信息#show mac-address-table 查看交换机当前MAC地址表信息#show running-config 查看当前生效的配置信息#show vlan 查看所有VLAN信息#show vlan id 10 查看某一VLAN (如VLAN10)的信息#show interface fastethernet 0/1 switchport 查看某一端口模式(如F 0/1)#show aggregateport 1 summary 查看聚合端口AG1的信息#show spanning-tree 查看生成树配置信息#show spanning-tree interface fastethernet 0/1 查看该端口的生成树状态#show port-security 查看交换机的端口安全配置信息#show port-security address 查看地址安全绑定配置信息#show ip access-lists listname 查看名为listname的列表的配置信息#show access-lists端口的基本配置(config)#Interface fastethernet 0/3 进入F0/3的端口配置模式(config)#interface range fa 0/1-2,0/5,0/7-9 进入F0/1、F0/2、F0/5、F0/7、F0/8、F0/9的端口配置模式(config-if)#speed 10 配置端口速率为10M,可选10,100,auto(config-if)#duplex full 配置端口为全双工模式,可选full(全双工),half(半双式),auto(自适应)(config-if)#no shutdown 开启该端口(config-if)#switchport access vlan 10 将该端口划入VLAN10中,用于VLAN(config-if)#switchport mode trunk 将该端口设为trunk模式,用于Tag vlan可选模式为access , trunk(config-if)#port-group 1 将该端口划入聚合端口AG1中,用于聚合端口聚合端口的创建(config)# interface aggregateport 1 创建聚合接口AG1(config-if)# switchport mode trunk 配置并保证AG1为trunk 模式(config)#int f0/23-24(config-if-range)#port-group 1 将端口（端口组）划入聚合端口AG1中生成树(config)#spanning-tree 开启生成树协议(config)#spanning-tree mode stp 指定生成树类型为stp可选模式stp , rstp , mstp(config)#spanning-tree priority 4096 设置交换机的优先级为4096 , 优先级值小为高。

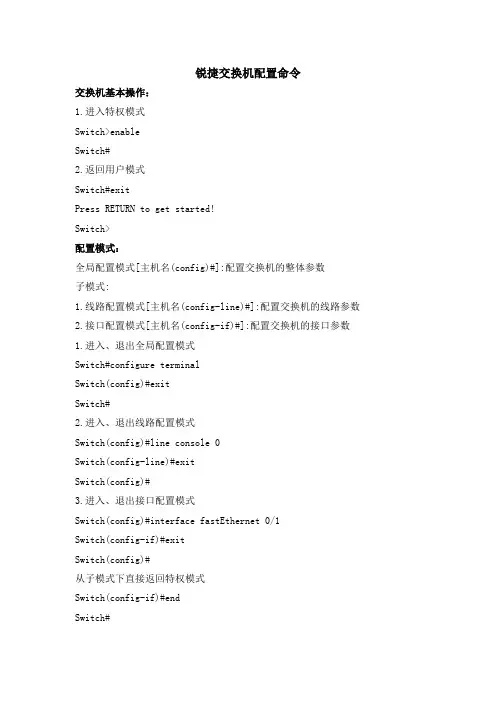

锐捷交换机配置命令
锐捷交换机配置命令交换机基本操作：1.进入特权模式Switch>enableSwitch#2.返回用户模式Switch#exitPress RETURN to get started!Switch>配置模式：全局配置模式[主机名(config)#]:配置交换机的整体参数子模式:1.线路配置模式[主机名(config-line)#]:配置交换机的线路参数2.接口配置模式[主机名(config-if)#]:配置交换机的接口参数1.进入、退出全局配置模式Switch#configure terminalSwitch(config)#exitSwitch#2.进入、退出线路配置模式Switch(config)#line console 0Switch(config-line)#exitSwitch(config)#3.进入、退出接口配置模式Switch(config)#interface fastEthernet 0/1Switch(config-if)#exitSwitch(config)#从子模式下直接返回特权模式Switch(config-if)#endSwitch#交换机操作帮助：1.支持命令简写(按TAB键将命令补充完整)2.在每种操作模式下直接输入“?”显示该模式下所有的命令3.命令空格“?”显示命令参数并对其解释说明4. “字符?”显示以该字符开头的命令5.命令历史缓存: (Ctrl+P)显示上一条命令,(Ctrl+N)显示下一条命令6.错误提示信息交换机显示命令：显示交换机硬件及软件的信息 Switch#show version显示当前运行的配置参数 Switch#show running-config显示保存的配置参数 Switch#show configure常用交换机EXEC命令：1.将当前运行的配置参数复制到flash：Switch#write memoryBuilding configuration...[OK]Switch#2.清空flash中的配置参数：Switch#delete flash:config.textSwitch#3.交换机重新启动：Switch#reloadSystem configuration has been modified. Save? [yes/no]:n Proceed with reload? [confirm]4.配置交换机主机名：Switch(config)#hostname S2126G-1S2126G-1(config)#5.配置交换机口令：1) 配置交换机的登陆密码S2126G(config)#enable secret level 1 0 star“0”表示输入的是明文形式的口令2) 配置交换机的特权密码S2126G(config)#enable secret level 15 0 star“0”表示输入的是明文形式的口令常用交换机配置命令：1、为交换机分配管理IP地址S2126G(config)#interface vlan 1S2126G(config-if)#ip address {IP address} {IP subnetmask}[secondary] 2、将接口启用S2126G(config-if)#no shutdown3、将接口关闭S2126G(config-if)#shutdown4、配置接口速率S2126G(config-if)#speed [10|100|auto]5、配置接口双工模式S2126G(config-if)#duplex [auto|full|half]显示接口状态：S2126G#show interface测定目的端的可达性：S2126G>ping {IP address}从TFTP服务器下载配置参数：S2126G#copy tftp startup-config管理交换机MAC地址表：1、查看MAC地址表S2126G#show mac-address-table2、配置MAC地址表记录的生存时间(缺省为300秒)S2126G(config)#mac-address-table aging-time <10-1000000>3、查看MAC地址表记录的生存时间S2126G#show mac-address-table aging-timeVLAN的配置：1.添加一个VLANS2126G(config)#vlan <1-4094>S2126G(config-vlan)#2.为VLAN命名S2126G(config-vlan)#name 名字将交换机端口分配到VLAN1.配置Port VLANSwitch(config-if)#switchport access vlan <1-4094>2.配置Tag VLANSwitch(config-if)#switchport mode trunk1）配置本地(native)VLANSwitch(config-if)#switchport trunk native vlan <1-4094>Native VLAN即PVID，默认情况下每个trunk口的native VLAN 是12）从主干链路中清除VLANSwitch(config-if)#switchport trunk allowed vlan except vlan-list 注:VLAN1不可被清除3）在主干链路中允许所有VLANSwitch(config-if)#switchport trunk allowed vlan all4）向主干链路中加入VLANSwitch(config-if)#switchport trunk allowed vlan add vlan-list VLAN的验证：1.显示全部的VLAN：Switch#show vlan2.显示单独的VLAN ：Switch#show vlan id <1-4094>将VLAN信息保存到flash中：Switch#write memory从flash中清除VLAN信息：Switch#delete flash:vlan.datRSTP的配置：1.启用生成树：S2126G(config)#spanning-tree2.配置交换机优先级：S2126G(config)#spanning-tree priority <0-61440>“0”或“4096”的倍数(RSTP BPDU该值后12bit全0)3.配置交换机端口优先级：S2126G(config-if)#spanning-tree port-priority <0-240>“0”或“16”的倍数(RSTP BPDU该值后4bit全0)4、生成树hello时间的配置(由Root决定)：S2126G(config)#spanning-tree hello-time <1-10>5、生成树的验证：Switch#show spanning-treeSwitch#show spanning-tree interface <接口名称> <接口编号>聚合端口的创建：Switch(config)# interface aggregateport 1 创建聚合接口AG1Switch(config-if)# switchport mode trunk 配置并保证AG1为 trunk 模式Switch(config)#int range f0/23-24Switch(config-if-range)#port-group 1 将端口（端口组）划入聚合端口AG1中生成树：Switch(config)#spanning-tree 开启生成树协议Switch(config)#spanning-tree mode stp 指定生成树类型为stp可选模式stp , rstp , mstpSwitch(config)#spanning-tree priority 4096 设置交换机的优先级为4096 , 优先级值小为高。
锐捷交换机配置命令
锐捷交换机配置命令交换机基本操作1.进入特权模式Switch>enableSwitch#2.返回用户模式Switch#exitPress RETURN to get started!Switch>配置模式：全局配置模式[主机名(config)#]:配置交换机的整体参数子模式:1.线路配置模式[主机名(config-line)#]:配置交换机的线路参数2.接口配置模式[主机名(config-if)#]:配置交换机的接口参数1.进入全局配置模式下Switch#configure terminalSwitch(config)#exitSwitch#2.进入线路配置模式Switch(config)#line console 0Switch(config-line)#exitSwitch(config)#3.进入接口配置模式Switch(config)#interface fastEthernet 0/1Switch(config-if)#exitSwitch(config)#从子模式下直接返回特权模式Switch(config-if)#endSwitch#交换机操作帮助特点：1.支持命令简写(按TAB键将命令补充完整)2.在每种操作模式下直接输入“?”显示该模式下所有的命令3.命令空格“?”显示命令参数并对其解释说明4.字符“?”显示以该字符开头的命令5.命令历史缓存: (Ctrl+P)显示上一条命令,(Ctrl+N)显示下一条命令6.错误提示信息交换机显示命令：显示交换机硬件及软件的信息Switch#show version显示当前运行的配置参数Switch#show running-config显示保存的配置参数Switch#show configure常用交换机EXEC命令将当前运行的配置参数复制到flash：Switch#write memory Building configuration...[OK]Switch#清空flash中的配置参数：Switch#delete flash:config.textSwitch#交换机重新启动：Switch#reloadSystem configuration has been modified. Save? [yes/no]:nProceed with reload? [confirm]配置交换机主机名：Switch(config)#hostname S2126GS2126G(config)#配置交换机口令：1、配置交换机的登陆密码S2126G(config)#enable secret level 1 0 star“0”表示输入的是明文形式的口令2、配置交换机的特权密码S2126G(config)#enable secret level 15 0 Star“0”表示输入的是明文形式的口令常用交换机配置命令：1、为交换机分配管理IP地址S2126G(config)#interface vlan 1S2126G(config-if)#ip address {IP address} {IP subnetmask}[secondary] 2、将接口启用S2126G(config-if)#no shutdown3、将接口关闭S2126G(config-if)#shutdown4、配置接口速率S2126G(config-if)#speed [10|100|auto]5、配置接口双工模式S2126G(config-if)#duplex [auto|full|half显示接口状态：S2126G#show interfaces测定目的端的可达性：S2126G>ping {IP address}从TFTP服务器下载配置参数：S2126G#copy tftp startup-config管理交换机MAC地址表：1、查看MAC地址表S2126G#show mac-address-table2、配置MAC地址表记录的生存时间(缺省为300秒)S2126G(config)#mac-address-table aging-time <10-1000000>3、查看MAC地址表记录的生存时间S2126G#show mac-address-table aging-timeVLAN的配置：1.添加一个VLANS2126G(config)#vlan <1-4094>S2126G(config-vlan)#2.为VLAN命名(可选)S2126G(config-vlan)#name将交换机端口分配到VLAN1.配置Port VLANSwitch(config-if)#switchport access vlan <1-4094>2.配置Tag VLANSwitch(config-if)#switchport mode trunk1）.配置本地(native)VLANSwitch(config-if)#switchport trunk native vlan <1-4094>2）.从主干链路中清除VLANSwitch(config-if)#switchport trunk allowed vlan except注:VLAN1不可被清除VLAN的验证：1.显示全部的VLAN：Switch#show vlan2.显示单独的VLAN ：Switch#show vlan id <1-4094>将VLAN信息保存到flash中：Switch#write memory从flash中清除VLAN信息：Switch#delete flash:vlan.datRSTP的配置：1.启用生成树：S2126G(config)#spanning-tree2.配置交换机优先级：S2126G(config)#spanning-tree priority <0-61440>“0”或“4096”的倍数(RSTP BPDU该值后12bit全0)3.配置交换机端口优先级：S2126G(config-if)#spanning-tree port-priority <0-240>“0”或“16”的倍数(RSTP BPDU该值后4bit全0)4、生成树hello时间的配置(由Root决定)：S2126G(config)#spanning-tree hello-time <1-10>5、生成树的验证：Switch#show spanning-treeSwitch#show spanning-tree interface <接口名称> <接口编号>以上用于锐捷交换机的。
锐捷网络交换机简单配置命令
锐捷网络交换机配置命令交换机：>Enable进入特权模式#Exit返回上一级操作模式#End返回到特权模式#write memory或copy running-config startup-config 保存配置文件#del flash:config.text删除配置文件(交换机及1700系列路由器)#erase startup-config删除配置文件(2500系列路由器)#del flash:vlan.dat删除Vlan配置信息（交换机）#Configure terminal进入全局配置模式(config)# hostname switchA配置设备名称为switchA(config)#banner motd &配置每日提示信息&为终止符(config)#enable secret level 1 0 star 配置远程登陆密码为star(config)#enable secret level 15 0 star配置特权密码为starLevel 1为普通用户级别，可选为1~15，15为最高权限级别；0表示密码不加密(config)#enable services web-server开启交换机WEB管理功能Services可选以下：web-server(WEB管理)、telnet-server(远程登陆)等查看信息：#show running-config查看当前生效的配置信息#show interface fastethernet 0/3查看F0/3端口信息#show interface serial 1/2查看S1/2端口信息#show interface查看所有端口信息#show ip interface brief以简洁方式汇总查看所有端口信息#show ip interface查看所有端口信息#show version查看版本信息#show mac-address-table查看交换机当前MAC地址表信息#show running-config查看当前生效的配置信息#show vlan查看所有VLAN信息#show vlan id 10查看某一VLAN (如VLAN10)的信息#show interface fastethernet 0/1 switchport 查看某一端口模式(如F 0/1)#show aggregateport 1 summary查看聚合端口AG1的信息#show spanning-tree查看生成树配置信息#show spanning-tree interface fastethernet0/1查看该端口的生成树状态#show port-security查看交换机的端口安全配置信息#show port-security address查看地址安全绑定配置信息#show ip access-lists listname 查看名为listname的列表的配置信息。
锐捷交换机常用配置命令详解
交换机升级
*
方式二：XMODEM的升级方式 要升级的软件版本与当前运行版本有一定的要求时，可以通过XMODEM方式来进行升级。 步骤：主机的配置接口和PC机的串口相连接，并把超级终端速率设置为57600重新启动交换机后不断按ESC键，直到出现以下界面 TOOLS MENU ***************************************************** ******* 1 -- Download ****** ******* 2 -- Upload ****** ******* 3 -- File Info ****** ******* 4 -- Delete File ****** ******* 5 -- Rename File ****** ******* 6 -- Run Main File ****** ******* 7 -- Format Flash ****** ******* 8 -- Defrag Flash ****** ******* 9 -- download all files(DHCP + TFTP)****** ***************************************************** Input command:
*
锐捷网络使用培训
BRAND PLANING
内部材料
*
培训内容
CONTENTS
01
交换机的配置命令
03
GSN相关配置
02
SAM相关配置
交换机的配置培训
*
交换机的密码配置
如何清除密码
交换机的VLAN配置
交换机升级
交换机防病毒访问控制列表
锐捷交换机命令大全
【第一部分】交换机支持的命令：1.交换机基本状态：switch: ；ROM状态，路由器是rommon>hostname> ；用户模式hostname# ；特权模式hostname(config)# ；全局配置模式hostname(config-if)# ；接口状态2.交换机口令设置：switch>enable ；进入特权模式switch#config terminal ；进入全局配置模式switch(config)#hostname；设置交换机的主机名switch(config)#enable secret xxx ；设置特权加密口令switch(config)#enable password xxa ；设置特权非密口令switch(config)#line console 0 ；进入控制台口switch(config-line)#line vty 0 4 ；进入虚拟终端switch(config-line)#login ；允许登录switch(config-line)#password xx ；设置登录口令xxswitch#exit ；返回命令3.交换机VLAN设置：switch#vlan database ；进入VLAN设置switch(vlan)#vlan 2 ；建VLAN 2switch(vlan)#no vlan 2 ；删vlan 2switch(config)#int f0/1 ；进入端口1switch(config-if)#switchport access vlan 2 ；当前端口加入vlan 2 switch(config-if)#switchport mode trunk ；设置为干线switch(config-if)#switchport trunk allowed vlan 1，2 ；设置允许的vlan switch(config-if)#switchport trunk encap dot1q ；设置vlan 中继switch(config)#vtp domain；设置发vtp域名switch(config)#vtp password；设置发vtp密码switch(config)#vtp mode server ；设置发vtp模式switch(config)#vtp mode client ；设置发vtp模式4.交换机设置IP地址：switch(config)#interface vlan 1 ；进入vlan 1 switch(config-if)#ip address；设置IP地址switch(config)#ip default-gateway；设置默认网关switch#dir flash: ；查看闪存5.交换机显示命令：switch#write ；保存配置信息switch#show vtp ；查看vtp配置信息switch#show run ；查看当前配置信息switch#show vlan ；查看vlan配置信息switch#show interface ；查看端口信息switch#show int f0/0 ；查看指定端口信息【第二部分】路由器支持的命令：1.路由器显示命令：router#show run ；显示配置信息router#show interface ；显示接口信息router#show ip route ；显示路由信息router#show cdp nei ；显示邻居信息router#reload ；重新起动2.路由器口令设置：router>enable ；进入特权模式router#config terminal ；进入全局配置模式router(config)#hostname；设置交换机的主机名router(config)#enable secret xxx ；设置特权加密口令router(config)#enable password xxb ；设置特权非密口令router(config)#line console 0 ；进入控制台口router(config-line)#line vty 0 4 ；进入虚拟终端router(config-line)#login ；要求口令验证router(config-line)#password xx ；设置登录口令xx router(config)#(Ctrl+z) ；返回特权模式router#exit ；返回命令3.路由器配置：router(config)#int s0/0 ；进入Serail接口router(config-if)#no shutdown ；激活当前接口router(config-if)#clock rate 64000 ；设置同步时钟router(config-if)#ip address；设置IP地址router(config-if)#ip address second ；设置第二个IProuter(config-if)#int f0/0.1 ；进入子接口router(config-subif.1)#ip address；设置子接口IProuter(config-subif.1)#encapsulation dot1q；绑定vlan中继协议router(config)#config-register 0x2142 ；跳过配置文件router(config)#config-register 0x2102 ；正常使用配置文件router#reload ；重新引导4.路由器文件操作：router#copy running-config startup-config ；保存配置router#copy running-config tftp ；保存配置到tftprouter#copy startup-config tftp ；开机配置存到tftprouter#copy tftp flash: ；下传文件到flashrouter#copy tftp startup-config；下载配置文件ROM状态：Ctrl+Break ；进入ROM监控状态rommon>confreg 0x2142 ；跳过配置文件rommon>confreg 0x2102 ；恢复配置文件rommon>reset ；重新引导rommon>copy xmodem: flash: ；从console传输文件rommon>IP_ADDRESS=10.65.1.2 ；设置路由器IP rommon>IP_SUBNET_MASK=255.255.0.0 ；设置路由器掩码rommon>TFTP_SERVER=10.65.1.1 ；指定TFTP服务器IP rommon>TFTP_FILE=c2600.bin ；指定下载的文件rommon>tftpdnld ；从tftp下载rommon>dir flash: ；查看闪存内容rommon>boot ；引导IOS5.静态路由：ip route；命令格式router(config)#ip route 2.0.0.0 255.0.0.0 1.1.1.2 ；静态路由举例router(config)#ip route 0.0.0.0 0.0.0.0 1.1.1.2 ；默认路由举例6.动态路由：router(config)#ip routing ；启动路由转发router(config)#router rip ；启动RIP路由协议。
（完整版）锐捷交换机命令大全
（完整版）锐捷交换机命令大全【第一部分】交换机支持的命令：1.交换机基本状态：switch: ；ROM状态，路由器是rommon>hostname> ；用户模式hostname# ；特权模式hostname(config)# ；全局配置模式hostname(config-if)# ；接口状态2.交换机口令设置：switch>enable ；进入特权模式switch#config terminal ；进入全局配置模式switch(config)#hostname；设置交换机的主机名switch(config)#enable secret xxx ；设置特权加密口令switch(config)#enable password xxa ；设置特权非密口令switch(config)#line console 0 ；进入控制台口switch(config-line)#line vty 0 4 ；进入虚拟终端switch(config-line)#login ；允许登录switch(config-line)#password xx ；设置登录口令xxswitch#exit ；返回命令3.交换机VLAN设置：switch#vlan database ；进入VLAN设置switch(vlan)#vlan 2 ；建VLAN 2switch(vlan)#no vlan 2 ；删vlan 2switch(config)#int f0/1 ；进入端口1switch(config-if)#switchport access vlan 2 ；当前端口加入vlan 2 switch(config-if)#switchport mode trunk ；设置为干线switch(config-if)#switchport trunk allowed vlan 1，2 ；设置允许的vlan switch(config-if)#switchport trunk encap dot1q ；设置vlan 中继switch(config)#vtp domain；设置发vtp域名switch(config)#vtp password；设置发vtp密码switch(config)#vtp mode server ；设置发vtp模式switch(config)#vtp mode client ；设置发vtp模式4.交换机设置IP地址：switch(config)#interface vlan 1 ；进入vlan 1switch(config-if)#ip address；设置IP地址switch(config)#ip default-gateway；设置默认网关switch#dir flash: ；查看闪存5.交换机显示命令：switch#write ；保存配置信息switch#show vtp ；查看vtp配置信息switch#show run ；查看当前配置信息switch#show vlan ；查看vlan配置信息switch#show interface ；查看端口信息switch#show int f0/0 ；查看指定端口信息【第二部分】路由器支持的命令：1.路由器显示命令：router#show run ；显示配置信息router#show interface ；显示接口信息router#show ip route ；显示路由信息router#show cdp nei ；显示邻居信息router#reload ；重新起动2.路由器口令设置：router>enable ；进入特权模式router#config terminal ；进入全局配置模式router(config)#hostname；设置交换机的主机名router(config)#enable secret xxx ；设置特权加密口令router(config)#enable password xxb ；设置特权非密口令router(config)#line console 0 ；进入控制台口router(config-line)#line vty 0 4 ；进入虚拟终端router(config-line)#login ；要求口令验证router(config-line)#password xx ；设置登录口令xx router(config)#(Ctrl+z) ；返回特权模式router#exit ；返回命令3.路由器配置：router(config)#int s0/0 ；进入Serail接口router(config-if)#no shutdown ；激活当前接口router(config-if)#clock rate 64000 ；设置同步时钟router(config-if)#ip address；设置IP地址router(config-if)#ip address second ；设置第二个IProuter(config-if)#int f0/0.1 ；进入子接口router(config-subif.1)#ip address；设置子接口IProuter(config-subif.1)#encapsulation dot1q；绑定vlan中继协议router(config)#config-register 0x2142 ；跳过配置文件router(config)#config-register 0x2102 ；正常使用配置文件router#reload ；重新引导4.路由器文件操作：router#copy running-config startup-config ；保存配置router#copy running-config tftp ；保存配置到tftprouter#copy startup-config tftp ；开机配置存到tftprouter#copy tftp flash: ；下传文件到flashrouter#copy tftp startup-config；下载配置文件ROM状态：Ctrl+Break ；进入ROM监控状态rommon>confreg 0x2142 ；跳过配置文件rommon>confreg 0x2102 ；恢复配置文件rommon>reset；重新引导rommon>copy xmodem: flash: ；从console传输文件rommon>IP_ADDRESS=10.65.1.2 ；设置路由器IP rommon>IP_SUBNET_MASK=255.255.0.0 ；设置路由器掩码rommon>TFTP_SERVER=10.65.1.1 ；指定TFTP服务器IP rommon>TFTP_FILE=c2600.bin ；指定下载的文件rommon>tftpdnld ；从tftp下载rommon>dir flash: ；查看闪存内容rommon>boot ；引导IOS5.静态路由：ip route；命令格式router(config)#ip route 2.0.0.0 255.0.0.0 1.1.1.2 ；静态路由举例router(config)#ip route 0.0.0.0 0.0.0.0 1.1.1.2 ；默认路由举例6.动态路由：router(config)#ip routing ；启动路由转发router(config)#router rip ；启动RIP路由协议。
锐捷交换机配置命令
锐捷交换机配置命令交换机基本操作：1.进入特权模式Switch>enableSwitch#2.返回用户模式Switch#exitPress RETURN to get started!Switch>配置模式：全局配置模式[主机名(config)#]:配置交换机的整体参数子模式:1.线路配置模式[主机名(config-line)#]:配置交换机的线路参数2.接口配置模式[主机名(config-if)#]:配置交换机的接口参数1.进入、退出全局配置模式Switch#configure terminalSwitch(config)#exitSwitch#2.进入、退出线路配置模式Switch(config)#line console 0Switch(config-line)#exitSwitch(config)#3.进入、退出接口配置模式Switch(config)#interface fastEthernet 0/1Switch(config-if)#exitSwitch(config)#从子模式下直接返回特权模式Switch(config-if)#endSwitch#交换机操作帮助：1.支持命令简写(按TAB键将命令补充完整)2.在每种操作模式下直接输入“?”显示该模式下所有的命令3.命令空格“?”显示命令参数并对其解释说明4. “字符?”显示以该字符开头的命令5.命令历史缓存: (Ctrl+P)显示上一条命令,(Ctrl+N)显示下一条命令6.错误提示信息交换机显示命令：显示交换机硬件及软件的信息 Switch#show version显示当前运行的配置参数 Switch#show running-config显示保存的配置参数 Switch#show configure常用交换机EXEC命令：1.将当前运行的配置参数复制到flash：Switch#write memoryBuilding configuration...[OK]Switch#2.清空flash中的配置参数：Switch#delete flash:config.textSwitch#3.交换机重新启动：Switch#reloadSystem configuration has been modified. Save? [yes/no]:n Proceed with reload? [confirm]4.配置交换机主机名：Switch(config)#hostname S2126G-1S2126G-1(config)#5.配置交换机口令：1) 配置交换机的登陆密码S2126G(config)#enable secret level 1 0 star“0”表示输入的是明文形式的口令2) 配置交换机的特权密码S2126G(config)#enable secret level 15 0 star“0”表示输入的是明文形式的口令常用交换机配置命令：1、为交换机分配管理IP地址S2126G(config)#interface vlan 1S2126G(config-if)#ip address {IP address} {IP subnetmask}[secondary] 2、将接口启用S2126G(config-if)#no shutdown3、将接口关闭S2126G(config-if)#shutdown4、配置接口速率S2126G(config-if)#speed [10|100|auto]5、配置接口双工模式S2126G(config-if)#duplex [auto|full|half]显示接口状态：S2126G#show interface测定目的端的可达性：S2126G>ping {IP address}从TFTP服务器下载配置参数：S2126G#copy t管理交换机MAC地址表：1、查看MAC地址表S2126G#show mac-address-table2、配置MAC地址表记录的生存时间(缺省为300秒)S2126G(config)#mac-address-table aging-time <10-1000000>3、查看MAC地址表记录的生存时间S2126G#show mac-address-table aging-timeVLAN的配置：1.添加一个VLANS2126G(config)#vlan <1-4094>S2126G(config-vlan)#2.为VLAN命名S2126G(config-vlan)#name 名字将交换机端口分配到VLAN1.配置Port VLANSwitch(config-if)#switchport access vlan <1-4094>2.配置Tag VLANSwitch(config-if)#switchport mode trunk1）配置本地(native)VLANSwitch(config-if)#switchport trunk native vlan <1-4094>Native VLAN即PVID，默认情况下每个trunk口的native VLAN 是12）从主干链路中清除VLANSwitch(config-if)#switchport trunk allowed vlan except vlan-list 注:VLAN1不可被清除3）在主干链路中允许所有VLANSwitch(config-if)#switchport trunk allowed vlan all4）向主干链路中加入VLANSwitch(config-if)#switchport trunk allowed vlan add vlan-list VLAN的验证：1.显示全部的VLAN：Switch#show vlan2.显示单独的VLAN ：Switch#show vlan id <1-4094>将VLAN信息保存到flash中：Switch#write memory从flash中清除VLAN信息：Switch#delete flash:vlan.datRSTP的配置：1.启用生成树：S2126G(config)#spanning-tree2.配置交换机优先级：S2126G(config)#spanning-tree priority <0-61440>“0”或“4096”的倍数(RSTP BPDU该值后12bit全0)3.配置交换机端口优先级：S2126G(config-if)#spanning-tree port-priority <0-240>“0”或“16”的倍数(RSTP BPDU该值后4bit全0)4、生成树hello时间的配置(由Root决定)：S2126G(config)#spanning-tree hello-time <1-10>5、生成树的验证：Switch#show spanning-treeSwitch#show spanning-tree interface <接口名称> <接口编号>聚合端口的创建：Switch(config)# interface aggregateport 1 创建聚合接口AG1Switch(config-if)# switchport mode trunk 配置并保证AG1为 trunk 模式Switch(config)#int range f0/23-24Switch(config-if-range)#port-group 1 将端口（端口组）划入聚合端口AG1中生成树：Switch(config)#spanning-tree 开启生成树协议Switch(config)#spanning-tree mode stp 指定生成树类型为stp可选模式stp , rstp , mstpSwitch(config)#spanning-tree priority 4096 设置交换机的优先级为4096 , 优先级值小为高。
锐捷交换机配置命令
#del flash:vlan.dat 删除Vlan配置信息（交换机）
#Configure terminal 进入全局配置模式
(config)# hostname switchA 配置设备名称为switchA
Level 1为普通用户级别，可选为1~15，15为最高权限级别；0表示密码不加密
(config)#enable services web-server 开启交换机WEB管理功能
Services 可选以下：web-server(WEB管理)、telnet-server(远程登陆)等
从TFTP服务器下载配置参数：S2126G#copy tftp startup-config
管理交换机MAC地址表：
1、查看MAC地址表
S2126G#show mac-address-table
2、配置MAC地址表记录的生存时间(缺省为300秒)
S2126G(config)#mac-address-table aging-time <10-1000000>
S2126G(config-vlan)#name
将交换机端口分配到VLAN
1.配置Port VLAN
Switch(config-if)#switchport access vlan <1-4094>
2.配置Tag VLAN
Switch(config-if)#switchport mode trunk
1）.配置本地(native)VLAN
Switch(config-if)#switchport trunk native vlan <1-4094>
锐捷路由器和交换机的配置命令
Switch(config-if)#switchport mode access
该端口工作在trunk模式下
Switch(config-if)#switchport mode trunk
Switch(config)#interface fastEthernet 0/2
删除接口上配置的安全地址。
Switch(config-if)#no switchport port-security mac-address 00d0.f800.073c ip-address 192.168.1.1
防ARP攻击
IP和MAC地址的绑定
Switch(config)#arp ip-address hardware-address [type] interface-id
允许所有行为。
Switch(config-ext-nacl)# permit ip any any
将ACL应用到具体的接口上：
Switch (config)#interface range f 0/1
把名为ruijie的ACL应用到端口f 0/1上。
Switch (config-if)#ip access-group ruijie in
Switch(config-if)#speed {10 | 100 | 1000 | auto }
设置接口的双工模式。
Switch(config-if)#duplex {auto | full | half}
例子
Switch(config)#interface gigabitethernet 0/1
修改交换机老化时间
1234(config)#mac-address-table aging-time 20
锐捷交换机的配置命令大全
锐捷交换机的配置命令大全很多朋友多次提到锐捷交换机的配置，关于华为与H3C交换机的配置我们之前曾多次提到过，本期我们来了解锐捷交换机的配置。
一、基础配置命令1、准备命令>Enable 进入特权模式#Exit 返回上一级操作模式#End 返回到特权模式#write memory 或copy running-config startup-config 保存配置文件#del flash:config.text 删除配置文件(交换机及1700系列路由器)#erase startup-config 删除配置文件(2500系列路由器)#del flash:vlan.dat 删除Vlan配置信息（交换机）#Configure terminal 进入全局配置模式(config)# hostname switchA 配置设备名称为switchA(config)#banner motd & 配置每日提示信息 &为终止符(config)#enable secret level 1 0 star 配置远程登陆密码为star (config)#enable secret level 15 0 star 配置特权密码为starLevel 1为普通用户级别，可选为1~15，15为最高权限级别；0表示密码不加密(config)#enable services web-server 开启交换机WEB管理功能Services 可选以下：web-server(WEB管理)、telnet-server(远程登陆)等2、查看信息#show running-config //查看当前生效的配置信息#show interface fastethernet 0/3 //查看F0/3端口信息#show interface serial 1/2 //查看S1/2端口信息#show interface //查看所有端口信息#show ip interface brief //以简洁方式汇总查看所有端口信息#show ip interface //查看所有端口信息#show version //查看版本信息#show mac-address-table //查看交换机当前MAC地址表信息#show running-config //查看当前生效的配置信息#show vlan //查看所有VLAN信息#show vlan id 10 //查看某一VLAN (如VLAN10)的信息#show interface fastethernet 0/1 //查看某一端口模式(如F 0/1)#show aggregateport 1 summary //查看聚合端口AG1的信息#show spanning-tree //查看生成树配置信息#show spanning-tree interface fastethernet 0/1 //查看该端口的生成树状态#show port-security //查看交换机的端口安全配置信息#show port-security address //查看地址安全绑定配置信息#show ip access-lists listname //查看名为listname的列表的配置信息3、端口的基本配置(config)#Interface fastethernet 0/3 //进入F0/3的端口配置模式(config)#interface range fa 0/1-2,0/5,0/7-9 //进入F0/1、F0/2、F0/5、F0/7、F0/8、F0/9的端口配置模式(config-if)#speed 10 //配置端口速率为10M,可选10,100,auto(config-if)#duplex full //配置端口为全双工模式,可选full(全双工),half(半双式),auto(自适应)(config-if)#no shutdown //开启该端口(config-if)#switchport access vlan 10 //将该端口划入VLAN10中,用于VLAN(config-if)#switchport mode trunk //将该端口设为trunk模式,可选模式为access , trunk(config-if)#port-group 1 //将该端口划入聚合端口AG1中,用于聚合端口4、聚合端口的创建(config)# interface aggregateport 1 //创建聚合接口AG1(config-if)# switchport mode trunk //配置并保证AG1为trunk 模式(config)#int f0/23-24(config-if-range)#port-group 1 //将端口（端口组）划入聚合端口AG1中5、生成树配置多生成树协议:switch(config)#spanning-tree //开启生成树协议switch(config)#spanning-tree mst configuration //建立多生成树协议switch(config-mst)#name ruijie //命名为ruijieswitch(config-mst)#revision 1 //设定校订本为1switch(config-mst)#instance 0 vlan 10,20 //建立实例0switch(config-mst)#instance 1 vlan 30,40 //建立实例1switch(config)#spanning-tree mst 0 priority 4096 //设置优先级为4096switch(config)#spanning-tree mst 1 priority 8192 //设置优先级为8192switch(config)#interface vlan 10switch(config-if)#vrrp 1 ip 192.168.10.1 //此为vlan 10的IP地址switch(config)#interface vlan 20switch(config-if)#vrrp 1 ip 192.168.20.1 //此为vlan 20的IP地址switch(config)#interface vlan 30switch(config-if)#vrrp 2 ip 192.168.30.1 //此为vlan 30的IP地址(另一三层交换机)switch(config)#interface vlan 40switch(config-if)#vrrp 2 ip 192.168.40.1 //此为vlan 40的IP地址(另一三层交换机)6、VLAN的基本配置(config)#vlan 10 //创建VLAN10(config-vlan)#name vlanname // 命名VLAN为vlanname(config-if)#switchport access vlan 10 //将该端口划入VLAN10中某端口的接口配置模式下进行(config)#interface vlan 10 //进入VLAN 10的虚拟端口配置模式(config-if)# ip address 192.168.1.1 255.255.255.0 //为VLAN10的虚拟端口配置IP及掩码，二层交换机只能配置一个IP，此IP是作为管理IP使用，例如，使用T elnet的方式登录的IP地址(config-if)# no shutdown //启用该端口7、端口安全(config)# interface fastethernet 0/1 //进入一个端口(config-if)# switchport port-security //开启该端口的安全功能a、配置最大连接数限制(config-if)# switchport port-secruity maxmum 1 //配置端口的最大连接数为1，最大连接数为128(config-if)# switchport port-secruity violation shutdown//配置安全违例的处理方式为shutdown，可选为protect (当安全地址数满后，将未知名地址丢弃)、restrict(当违例时，发送一个Trap通知)、shutdown(当违例时将端口关闭，并发送Trap通知，可在全局模式下用errdisable recovery来恢复)b、IP和MAC地址绑定(config-if)#switchport port-security mac-address xxxx.xxxx.xxxx ip-address 172.16.1.1//接口配置模式下配置MAC地址xxxx.xxxx.xxxx和IP172.16.1.1进行绑定(MAC地址注意用小写)8、三层路由功能(针对三层交换机)(config)# ip routing //开启三层交换机的路由功能(config)# interface fastethernet 0/1(config-if)# no switchport //开启端口的三层路由功能(这样就可以为某一端口配置IP)(config-if)# ip address 192.168.1.1 255.255.255.0(config-if)# no shutdown9、三层交换机路由协议(config)# ip route 172.16.1.0 255.255.255.0 172.16.2.1 //配置静态路由注:172.16.1.0 255.255.255.0 为目标网络的网络号及子网掩码172.16.2.1 为下一跳的地址，也可用接口表示,如ip route 172.16.1.0 255.255.255.0 serial 1/2(172.16.2.0所接的端口)(config)# router rip //开启RIP协议进程(config-router)# network 172.16.1.0 //申明本设备的直连网段信息(config-router)# version 2 //开启RIP V2，可选为version 1(RIPV1)、version 2(RIPV2)(config-router)# no auto-summary //关闭路由信息的自动汇总功能(只有在RIPV2支持)(config)# router ospf //开启OSPF路由协议进程（针对1762，无需使用进程ID）(config)# router ospf 1 //开启OSPF路由协议进程（针对2501，需要加OSPF进程ID）(config-router)# network 192.168.1.0 0.0.0.255 area 0//申明直连网段信息，并分配区域号(area0为骨干区域)10、IP ACL：交换机采用命名的访问控制列表；分标准(stand)和扩展(extended)两种a、标准ACL(config)#ip access-list stand listname //定义命名标准列表，命名为listname，stand为标准列表(config-std-nacl)#deny 192.168.30.0 0.0.0.255 //拒绝来自192.168.30.0网段的IP流量通过注：deny：拒绝通过；可选：deny(拒绝通过)、permit(允许通过)192.168.30.0 0.0.0.255：源地址及源地址通配符；可使用any表示任何IP(config-std-nacl)#permit any(config-std-nacl)#end //返回b、扩展ACL(config)#ip access-list extended listname//定义命名扩展列表，命名为listname,extended为扩展(config-ext-nacl)#deny tcp 192.168.30.0 0.0.0.255 192.168.10.0 0.0.0.255 eq www //拒绝源地址为192.168.30.0网段的IP访问目的地址为192.168.10.0网段的WWW服务注：deny：拒绝通过，可选：deny(拒绝通过)、permit(允许通过)tcp: 协议名称，协议可以是udp, ip，eigrp, gre, icmp, igmp, igrp等等。
锐捷交换机常用配置命令
交换机基本操作1.进入特权模式Switch>enableSwitch#2.返回用户模式Switch#exitPress RETURN to get started!Switch>配置模式：全局配置模式[主机名(config)#]:配置交换机的整体参数子模式:1.线路配置模式[主机名(config-line)#]:配置交换机的线路参数2.接口配置模式[主机名(config-if)#]:配置交换机的接口参数1.进入全局配置模式下Switch#configure terminalSwitch(config)#exitSwitch#2.进入线路配置模式Switch(config)#line console 0Switch(config-line)#exitSwitch(config)#3.进入接口配置模式Switch(config)#interface fastEthernet 0/1Switch(config-if)#exitSwitch(config)#从子模式下直接返回特权模式Switch(config-if)#endSwitch#交换机操作帮助特点：1.支持命令简写(按TAB键将命令补充完整)2.在每种操作模式下直接输入“?”显示该模式下所有的命令3.命令空格“?”显示命令参数并对其解释说明4.字符“?”显示以该字符开头的命令5.命令历史缓存: (Ctrl+P)显示上一条命令,(Ctrl+N)显示下一条命令6.错误提示信息交换机显示命令：显示交换机硬件及软件的信息Switch#show version显示当前运行的配置参数Switch#show running-config显示保存的配置参数Switch#show configure常用交换机EXEC命令将当前运行的配置参数复制到flash：Switch#write memoryBuilding configuration...[OK]Switch#清空flash中的配置参数：Switch#delete flash:config.textSwitch#交换机重新启动：Switch#reloadSystem configuration has been modified. Save? [yes/no]:nProceed with reload? [confirm]配置交换机主机名：Switch(config)#hostname S2126GS2126G(config)#配置交换机口令：1、配置交换机的登陆密码S2126G(config)#enable secret level 1 0 star“0”表示输入的是明文形式的口令2、配置交换机的特权密码S2126G(config)#enable secret level 15 0 Star“0”表示输入的是明文形式的口令常用交换机配置命令：1、为交换机分配管理IP地址S2126G(config)#interface vlan 1S2126G(config-if)#ip address {IP address} {IP subnetmask}[secondary] 2、将接口启用S2126G(config-if)#no shutdown | undo shutdown3、将接口关闭S2126G(config-if)#shutdown4、配置接口速率S2126G(config-if)#speed [10|100|auto]5、配置接口双工模式S2126G(config-if)#duplex [auto|full|half显示接口状态：S2126G#show interfaces测定目的端的可达性：S2126G>ping {IP address}从TFTP服务器下载配置参数：S2126G#copy tftp startup-config管理交换机MAC地址表：1、查看MAC地址表S2126G#show mac-address-table2、配置MAC地址表记录的生存时间(缺省为300秒)S2126G(config)#mac-address-table aging-time <10-1000000> 3、查看MAC地址表记录的生存时间S2126G#show mac-address-table aging-timeVLAN的配置：1.添加一个VLANS2126G(config)#vlan <1-4094>S2126G(config-vlan)#2.为VLAN命名(可选)S2126G(config-vlan)#name computer department将交换机端口分配到VLAN1.配置Port VLANSwitch(config-if)#switchport access vlan <1-4094>2.配置Tag VLANSwitch(config-if)#switchport mode trunk1）.配置本地(native)VLANSwitch(config-if)#switchport trunk native vlan <1-4094>2）.从主干链路中清除VLANSwitch(config-if)#switchport trunk allowed vlan except <vlan> 5 注:VLAN1不可被清除VLAN的验证：1.显示全部的VLAN：Switch#show vlan2.显示单独的VLAN ：Switch#show vlan id <1-4094>将VLAN信息保存到flash中：Switch#write memory从flash中清除VLAN信息：Switch#delete flash:vlan.datRSTP的配置：1.启用生成树：S2126G(config)#spanning-tree2.配置交换机优先级：S2126G(config)#spanning-tree priority <0-61440>“0”或“4096”的倍数(RSTP BPDU该值后12bit全0)3.配置交换机端口优先级：S2126G(config-if)#spanning-tree port-priority <0-240>“0”或“16”的倍数(RSTP BPDU该值后4bit全0)4、生成树hello时间的配置(由Root决定)：S2126G(config)#spanning-tree hello-time <1-10>5、生成树的验证：Switch#show spanning-treeSwitch#show spanning-tree interface <接口名称> <接口编号>以上用于锐捷交换机的。
锐捷交换机配置命令
锐捷交换机配置命令1、配置Telnet。
1.1)、enable 进⼊特权模式。
1.2)、configure terminal 进⼊全局配置模式。
1.3)、line vty 0 4 配置远程登陆线路，0~4是远程登陆的线段编号。
1.4)、Login ⽤于打开登陆认证功能。
1.5)、Login local。
1.6)、username admin password 123456 设置⽤户名是admin,登陆密码是123456。
1.7)、en secret 123456 配置的⼝令在配置⽂件中是⽤安全加密的⽅式进⾏存储。
2、常⽤命令。
2.1)、exit 返回上⼀级。
2.2)、end 返回到特权模式。
2.3)、write memory 保存命令(特权模式下执⾏) 2.4)、del config.text 恢复出⼚设置(全局配置模式下执⾏) 2.5)、reload 保存(特权模式下执⾏) 2.6)、show arp 查看设备的IP地址和Mac对应的关系。
3、创建Vlan,为Vlan 设置IP地址。
3.1)、Vlan 50 创建⼀个vlan 50 3.2)、name Vlan50 将创建好的Vlan命名为Vlan50 3.3)、interface vlan 50 进⼊Vlan 50中。
3.4)、ip adress 192.168.1.250 255.255.255.0 设置登陆IP地址。
3.5)、no vlan 50 删除vlan。
4、端⼝基本操作。
4.1)、interface fastethernet 0/4 进⼊端⼝配置模式，也可写成int f0/4。
4.2)、no shutdown 开启端⼝(默认是开启的，⼀般不写这⾏代码)。
4.3)、switchport access vlan 50 将端⼝4加⼊到vlan 50中。
4.3)、no switchport access vlan 将端⼝划回默认valn1中(从Vlan50中删除掉了)。
锐捷交换机配置命令
锐捷交换机配置命令交换机基本操作：1.进入特权模式Switch>enableSwitch#2.返回用户模式Switch#exitPress RETURN to get started!Switch>配置模式：全局配置模式[主机名(config)#]:配置交换机的整体参数子模式:1.线路配置模式[主机名(config-line)#]:配置交换机的线路参数2.接口配置模式[主机名(config-if)#]:配置交换机的接口参数1.进入、退出全局配置模式Switch#configure terminalSwitch(config)#exitSwitch#2.进入、退出线路配置模式Switch(config)#line console 0Switch(config-line)#exitSwitch(config)#3.进入、退出接口配置模式Switch(config)#interface fastEthernet 0/1Switch(config-if)#exitSwitch(config)#从子模式下直接返回特权模式Switch(config-if)#endSwitch#交换机操作帮助：1.支持命令简写(按TAB键将命令补充完整)2.在每种操作模式下直接输入“?”显示该模式下所有的命令3.命令空格“?”显示命令参数并对其解释说明4. “字符?”显示以该字符开头的命令5.命令历史缓存: (Ctrl+P)显示上一条命令,(Ctrl+N)显示下一条命令6.错误提示信息交换机显示命令：显示交换机硬件及软件的信息 Switch#show version显示当前运行的配置参数 Switch#show running-config显示保存的配置参数 Switch#show configure常用交换机EXEC命令：1.将当前运行的配置参数复制到flash：Switch#write memoryBuilding configuration...[OK]Switch#2.清空flash中的配置参数：Switch#delete flash:config.textSwitch#3.交换机重新启动：Switch#reloadSystem configuration has been modified. Save? [yes/no]:nProceed with reload? [confirm]4.配置交换机主机名：Switch(config)#hostname S2126G-1S2126G-1(config)#5.配置交换机口令：1) 配置交换机的登陆密码S2126G(config)#enable secret level 1 0 star“0”表示输入的是明文形式的口令2) 配置交换机的特权密码S2126G(config)#enable secret level 15 0 star“0”表示输入的是明文形式的口令常用交换机配置命令：1、为交换机分配管理IP地址S2126G(config)#interface vlan 1S2126G(config-if)#ip address {IP address} {IP subnetmask}[secondary] 2、将接口启用S2126G(config-if)#no shutdown3、将接口关闭S2126G(config-if)#shutdown4、配置接口速率S2126G(config-if)#speed [10|100|auto]5、配置接口双工模式S2126G(config-if)#duplex [auto|full|half]显示接口状态：S2126G#show interface测定目的端的可达性：S2126G>ping {IP address}从TFTP服务器下载配置参数：S2126G#copy tftp startup-config管理交换机MAC地址表：1、查看MAC地址表S2126G#show mac-address-table2、配置MAC地址表记录的生存时间(缺省为300秒)S2126G(config)#mac-address-table aging-time <10-1000000>3、查看MAC地址表记录的生存时间S2126G#show mac-address-table aging-timeVLAN的配置：1.添加一个VLANS2126G(config)#vlan <1-4094>S2126G(config-vlan)#2.为VLAN命名S2126G(config-vlan)#name 名字将交换机端口分配到VLAN1.配置Port VLANSwitch(config-if)#switchport access vlan <1-4094>2.配置Tag VLANSwitch(config-if)#switchport mode trunk1）配置本地(native)VLANSwitch(config-if)#switchport trunk native vlan <1-4094>Native VLAN即PVID，默认情况下每个trunk口的native VLAN 是12）从主干链路中清除VLANSwitch(config-if)#switchport trunk allowed vlan except vlan-list 注:VLAN1不可被清除3）在主干链路中允许所有VLANSwitch(config-if)#switchport trunk allowed vlan all4）向主干链路中加入VLANSwitch(config-if)#switchport trunk allowed vlan add vlan-listVLAN的验证：1.显示全部的VLAN：Switch#show vlan2.显示单独的VLAN ：Switch#show vlan id <1-4094>将VLAN信息保存到flash中：Switch#write memory从flash中清除VLAN信息：Switch#delete flash:vlan.datRSTP的配置：1.启用生成树：S2126G(config)#spanning-tree2.配置交换机优先级：S2126G(config)#spanning-tree priority <0-61440>“0”或“4096”的倍数(RSTP BPDU该值后12bit全0)3.配置交换机端口优先级：S2126G(config-if)#spanning-tree port-priority <0-240>“0”或“16”的倍数(RSTP BPDU该值后4bit全0)4、生成树hello时间的配置(由Root决定)：S2126G(config)#spanning-tree hello-time <1-10>5、生成树的验证：Switch#show spanning-treeSwitch#show spanning-tree interface <接口名称> <接口编号>聚合端口的创建：Switch(config)# interface aggregateport 1 创建聚合接口AG1Switch(config-if)# switchport mode trunk 配置并保证AG1为 trunk 模式Switch(config)#int range f0/23-24Switch(config-if-range)#port-group 1 将端口（端口组）划入聚合端口AG1中生成树：Switch(config)#spanning-tree 开启生成树协议Switch(config)#spanning-tree mode stp 指定生成树类型为stp可选模式stp , rstp , mstpSwitch(config)#spanning-tree priority 4096 设置交换机的优先级为4096 , 优先级值小为高。
锐捷交换机配置命令
锐捷互换机配置命令互换机基本操作：1.进入特权模式Switch>enableSwitch#2.返回用户模式Switch#exitPress RETURN to get started!Switch>配置模式：全局配置模式 [主机名 (config)#]:配置互换机的整体参数xx:1.线路配置模式 [主机名 (config-line)#]:配置互换机的线路参数2.接口配置模式 [主机名 (config-if)#]:配置互换机的接口参数1.进入、退出全局配置模式Switch#configure terminalSwitch(config)#exitSwitch#2.进入、退出线路配置模式Switch(config)#line console 0Switch(config-line)#exitSwitch(config)#3.进入、退出接口配置模式Switch(config)#interface fastEthernet 0/1Switch(config-if)#exitSwitch(config)#从 xx 下直接返回特权模式Switch(config-if)#endSwitch#互换机操作帮助：1.支持命令简写 (按 TAB键将命令增补完好 )2.在每种操作模式下直接输入“ ?显”示该模式下所有的命令3.命令空格“ ?显”示命令参数并对其解说说明4.字“符 ?”显示以该字符开头的命令5.命令历史缓存 : (Ctrl+P)显示上一条命令 ,(Ctrl+N)显示下一条命令6.错误提示信息互换机显示命令：显示互换机硬件及软件的信息Switch#show version显示目前运转的配置参数Switch#show running-config显示保留的配置参数Switch#show configure常用互换机 EXEC命令：1.将目前运转的配置参数复制到flash：Switch#writeBuilding configuration...[OK]Switch#2.清空 flash 中的配置参数：Switch#delete flash:config.textSwitch#3.互换机从头启动：Switch#reloadSystem configuration has been modified. Save? [yes/no]:n Proceed with reload? [confirm]4.配置互换机主机名：Switch(config)#hostname S-1S-1(config)#5.配置互换机口令：1)配置互换机的登岸密码S(config)#enable secret level 1 0star“表示输入的是xx 形式的口令2)配置互换机的特权密码S(config)#enable secret level 15 0star“表示输入的是xx 形式的口令常用互换机配置命令：1、为互换机分派管理IP 地点S(config)#interface vlan 1S(config-if)#ip address {IP address} {IP subnetmask}[secondary] 2、将接口启用S(config-if)#no shutdown3、将接口封闭S(config-if)#shutdown4、配置接口速率S(config-if)#speed [10|100|auto]5、配置接口双工模式S(config-if)#duplex [auto|full|half]显示接口状态：S#show interface测定目的端的可达性：S>ping {IP address}从 TFTP服务器下载配置参数：S#copy tftp startup-config管理互换机 MAC 地点表：1、查察 MAC 地点表S#show mac-address-table2、配置 MAC 地点表记录的生计时间 (缺省为 300 秒)S(config)#mac-address-table aging-time <10-1000000>3、查察 MAC 地点表记录的生计时间S#show mac-address-table aging-timeVLAN的配置：1.增添一个 VLANS(config)#vlan <1-4094>S(config-vlan)#2.为 VLAN命名S(config-vlan)#name名字将互换机端口分派到VLAN1.配置 Port VLANSwitch(config-if)#switchport access vlan <1-4094>2.配置 Tag VLANSwitch(config-if)#switchport mode trunk1）配置当地 (native)VLANSwitch(config-if)#switchport trunk native vlan <1-4094>Native VLAN即 PVID，默认状况下每个trunk 口的 native VLAN 是 1 2）从骨干链路中消除VLANSwitch(config-if)#switchport trunk allowed vlan except vlan-list注 :VLAN1不行被消除3）在骨干链路中同意所有 VLAN Switch(config-if)#switchport trunk allowed vlan all4）向骨干链路中加入VLANSwitch(config-if)#switchport trunk allowed vlan add vlan-list VLAN的考证：1.显示所有的 VLAN：Switch#show vlan2.显示独自的 VLAN ：Switch#show vlan id <1-4094>将 VLAN信息保留到 flashxx：Switch#write memory从 flashxx 消除 VLAN信息：Switch#delete flash:vlan.datRSTP的配置：1.启用生成树：S(config)#spanning-tree2.配置互换机优先级：S(config)#spanning-tree priority <0-61440>“或“的倍数 (RSTP BPDU该值后 12bit 全 0)3.配置互换机端口优先级：S(config-if)#spanning-tree port-priority <0-240>“或“的倍数 (RSTP BPDU该值后 4bit 全 0)4、生成树 hello 时间的配置 (由 Root 决定 )：S(config)#spanning-tree hello-time <1-10>5、生成的： Switch#show spanning-treeSwitch#show spanning-tree interface <接口名称 > <接口号 >聚合端口的建：Switch(config)# interface aggregateport 1建聚合接口AG1Switch(config-if)# switchport mode trunk配置并保AG1trunk 模式Switch(config)#int range f0/23-24Switch(config-if-range)#port-group 1 将端口（端口）划入聚合端口 AG1xx 生成：Switch(config)#spanning-tree 开启生成Switch(config)#spanning-tree mode stp 指定生成型stp可模式 stp , rstp , mstpSwitch(config)#spanning-tree priority 4096 置交机的先 4096 , 先小高。
锐捷交换机命令大全
【第一部分】交换机支持的命令：1.交换机基本状态：s w i t c h:；R O M状态，路由器是r o m m o n> h o s t n a m e>；用户模式h o s t n a m e#；特权模式h o s t n a m e(c o n f i g)#；全局配置模式h o s t n a m e(c o n f i g-i f)#；接口状态2.交换机口令设置：s w i t c h>e n a b l e；进入特权模式s w i t c h#c o n f i g t e r m i n a l；进入全局配置模式s w i t c h(c o n f i g)#h o s t n a m e；设置交换机的主机名s w i t c h(c o n f i g)#e n a b l e s e c r e t x x x；设置特权加密口令s w i t c h(c o n f i g)#e n a b l e p a s s w o r d x x a；设置特权非密口令s w i t c h(c o n f i g)#l i n e c o n s o l e0；进入控制台口s w i t c h(c o n f i g-l i n e)#l i n e v t y04；进入虚拟终端s w i t c h(c o n f i g-l i n e)#l o g i n；允许登录s w i t c h(c o n f i g-l i n e)#p a s s w o r d x x；设置登录口令x x s w i t c h#e x i t；返回命令3.交换机V L A N设置：s w i t c h#v l a n d a t a b a s e；进入V L A N设置s w i t c h(v l a n)#v l a n2；建V L A N 2 s w i t c h(v l a n)#n o v l a n2；删v l a n 2 s w i t c h(c o n f i g)#i n t f0/1；进入端口 1 s w i t c h(c o n f i g-i f)#s w i t c h p o r t a c c e s s v l a n2；当前端口加入v l a n2 s w i t c h(c o n f i g-i f)#s w i t c h p o r t m o d e t r u n k；设置为干线s w i t c h(c o n f i g-i f)#s w i t c h p o r t t r u n k a l l o w e d v l a n1，2；设置允许的v l a n s w i t c h(c o n f i g-i f)#s w i t c h p o r t t r u n k e n c a p d o t1q；设置v l a n中继s w i t c h(c o n f i g)#v t p d o m a i n；设置发v t p域名s w i t c h(c o n f i g)#v t p p a s s w o r d；设置发v t p密码s w i t c h(c o n f i g)#v t p m o d e s e r v e r；设置发v t p模式s w i t c h(c o n f i g)#v t p m o d e c l i e n t；设置发v t p模式4.交换机设置I P地址：s w i t c h(c o n f i g)#i n t e r f a c e v l a n1；进入v l a n 1 s w i t c h(c o n f i g-i f)#i p a d d r e s s；设置I P地址s w i t c h(c o n f i g)#i p d e f a u l t-g a t e w a y；设置默认网关s w i t c h#d i r f l a s h:；查看闪存5.交换机显示命令：s w i t c h#w r i t e；保存配置信息s w i t c h#s h o w v t p；查看v t p配置信息s w i t c h#s h o w r u n；查看当前配置信息s w i t c h#s h o w v l a n；查看v l a n配置信息s w i t c h#s h o w i n t e r f a c e；查看端口信息s w i t c h#s h o w i n t f0/0；查看指定端口信息【第二部分】路由器支持的命令：1.路由器显示命令：router#showrun；显示配置信息router#showinterface；显示接口信息router#showiproute；显示路由信息router#showcdpnei；显示邻居信息router#reload；重新起动2.路由器口令设置：router>enable；进入特权模式router#configterminal；进入全局配置模式router(config)#hostname；设置交换机的主机名router(config)#enablesecretxxx；设置特权加密口令router(config)#enablepasswordxxb；设置特权非密口令router(config)#lineconsole0；进入控制台口router(config-line)#linevty04；进入虚拟终端router(config-line)#login；要求口令验证router(config-line)#passwordxx；设置登录口令xxrouter(config)#(Ctrl+z)；返回特权模式router#exit；返回命令3.路由器配置：router(config)#ints0/0；进入Serail接口router(config-if)#noshutdown；激活当前接口router(config-if)#clockrate64000；设置同步时钟router(config-if)#ipaddress；设置IP地址router(config-if)#ipaddresssecond；设置第二个IProuter(config-if)#intf0/0.1；进入子接口router(config-subif.1)#ipaddress；设置子接口IProuter(config-subif.1)#encapsulationdot1q；绑定vlan中继协议router(config)#config-register0x2142；跳过配置文件router(config)#config-register0x2102；正常使用配置文件router#reload；重新引导4.路由器文件操作：router#copyrunning-configstartup-config；保存配置router#copyrunning-configtftp；保存配置到tftprouter#copystartup-configtftp；开机配置存到tftprouter#copytftpflash:；下传文件到flashrouter#copytftpstartup-config；下载配置文件ROM状态：Ctrl+Break；进入ROM监控状态rommon>confreg0x2142；跳过配置文件rommon>confreg0x2102；恢复配置文件rommon>reset；重新引导rommon>copyxmodem:flash:；从console传输文件；设置路由器IP；设置路由器掩码rommon>T；指定TFTP服务器IPrommon>TFTP_FILE=c2600.bin；指定下载的文件rommon>tftpdnld；从tftp下载rommon>dirflash:；查看闪存内容rommon>boot；引导IOS5.静态路由：iproute；命令格式；静态路由举例；默认路由举例6.动态路由：router(config)#iprouting；启动路由转发router(config)#routerrip；启动RIP路由协议。
锐捷CISCO交换机配置命令
锐捷CISCO 交换机配置命令。
交换机配置模式主要有：用户模式：此模式只可以简单的查看一些交换机的配置和一些简单的修改。
Switch>特权模式：此模式可以查看一些交换机的配置，后面讲述的很多show命令便是在此模式下进行的，还可以对一些简单的设置配置，例如时间。
Switch> enable 1F1000M2126G50G-12G12G24G2150G2150G2150G800.073c800.073c800.073c800.073c800.0 73c2126G0.0.0 下一跳?switch (config)#no ip route 下一跳C is directly connected, dialer 1S [1/0] via FastEthernet 0/0C is directly connected, FastEthernet 0/0C is local host.C is directly connected, FastEthernet 1/0C is local host.S [1/0] via FastEthernet 1/0Switch#S代表是静态路由，C代表是直连路由。
三、交换机常用查看命令? show cpu 1/1/12126G2150G39m2126G03-02-022126G8a基于IOS的交换机上设置主机名/系统名:?switch(config)# hostname hostname?在基于CLI的交换机上设置主机名/系统名:?switch(enable) set system name name-string?2.在基于IOS的交换机上设置登录口令:?switch(config)# enable password level 1 password?在基于CLI的交换机上设置登录口令:?switch(enable) set password?switch(enable) set enalbepass3.在基于IOS的交换机上设置远程访问:?switch(config)# interface vlan 1?switch(config-if)# ip address ip-address netmask?switch(config-if)# ip default-gateway ip-address?在基于CLI的交换机上设置远程访问:?switch(enable) set interface sc0 ip-address netmask broadcast-address?switch(enable) set interface sc0 vlan?switch(enable) set ip route default gateway4.在基于IOS的交换机上启用和浏览CDP信息:?switch(config-if)# cdp enable?switch(config-if)# no cdp enable?为了查看Cisco邻接设备的CDP通告信息:?switch# show cdp interface [type modle/port]?switch# show cdp neighbors [type module/port] [detail]?在基于CLI的交换机上启用和浏览CDP信息:?switch(enable) set cdp {enable|disable} module/port?为了查看Cisco邻接设备的CDP通告信息:?switch(enable) show cdp neighbors[module/port] [vlan|duplex|capabilities|detail] 5.基于IOS的交换机的端口描述:?switch(config-if)# description description-string?基于CLI的交换机的端口描述:?switch(enable)set port name module/number description-string6.在基于IOS的交换机上设置端口速度:?switch(config-if)# speed{10|100|auto}?在基于CLI的交换机上设置端口速度:?switch(enable) set port speed moudle/number {10|100|auto}?switch(enable) set port speed moudle/number {4|16|auto}7.在基于IOS的交换机上设置以太网的链路模式:?switch(config-if)# duplex {auto|full|half}?在基于CLI的交换机上设置以太网的链路模式:?switch(enable) set port duplex module/number {full|half}8.在基于IOS的交换机上配置静态VLAN:?switch# vlan database?switch(vlan)# vlan vlan-num name vla?switch(vlan)# exit?switch# configure teriminal?switch(config)# interface interface module/number?switch(config-if)# switchport mode access?switch(config-if)# switchport access vlan vlan-num?switch(config-if)# end?在基于CLI的交换机上配置静态VLAN:?switch(enable) set vlan vlan-num [name name]?switch(enable) set vlan vlan-num mod-num/port-list9. 在基于IOS的交换机上配置VLAN中继线:?switch(config)# interface interface mod/port?switch(config-if)# switchport mode trunk?switch(config-if)# switchport trunk encapsulation {isl|dotlq}?switch(config-if)# switchport trunk allowed vlan remove vlan-list?switch(config-if)# switchport trunk allowed vlan add vlan-list?在基于CLI的交换机上配置VLAN中继线:?switch(enable) set trunk module/port [on|off|desirable|auto|nonegotiate]?Vlan-range [isl|dotlq|dotl0|lane|negotiate]10.在基于IOS的交换机上配置VTP管理域:?switch# vlan database?switch(vlan)# vtp domain domain-name?在基于CLI的交换机上配置VTP管理域:?switch(enable) set vtp [domain domain-name]11.在基于IOS的交换机上配置VTP 模式:?switch# vlan database?switch(vlan)# vtp domain domain-name?switch(vlan)# vtp {sever|cilent|transparent}?switch(vlan)# vtp password password?在基于CLI的交换机上配置VTP 模式:?switch(enable) set vtp [domain domain-name] [mode{ sever|cilent|transparent }][password password]12. 在基于IOS的交换机上配置VTP版本:?switch# vlan database?switch(vlan)# vtp v2-mode?在基于CLI的交换机上配置VTP版本:?switch(enable) set vtp v2 enable13. 在基于IOS的交换机上启动VTP剪裁:?switch# vlan database?switch(vlan)# vtp pruning?在基于CL I 的交换机上启动VTP剪裁:?switch(enable) set vtp pruning enable14.在基于IOS的交换机上配置以太信道:?switch(config-if)# port group group-number [distribution {source|destination}]?在基于CLI的交换机上配置以太信道:?switch(enable) set port channel moudle/port-range mode{on|off|desirable|auto}15.在基于IOS的交换机上调整根路径成本:?switch(config-if)# spanning-tree [vlan vlan-list] cost cost?在基于CLI的交换机上调整根路径成本:?switch(enable) set spantree portcost moudle/port cost?switch(enable) set spantree portvlancost moudle/port [cost cost][vlan-list]16.在基于IOS的交换机上调整端口ID:?switch(config-if)# spanning-tree[vlan vlan-list]port-priority port-priority?在基于CLI的交换机上调整端口ID:?switch(enable) set spantree portpri {mldule/port}priority?switch(enable) set spantree portvlanpri {module/port}priority [vlans]17. 在基于IOS的交换机上修改STP时钟:?switch(config)# spanning-tree [vlan vlan-list] hello-time seconds?switch(config)# spanning-tree [vlan vlan-list] forward-time seconds?switch(config)# spanning-tree [vlan vlan-list] max-age seconds在基于CLI的交换机上修改STP时钟:?switch(enable) set spantree hello interval[vlan]?switch(enable) set spantree fwddelay delay [vlan]?switch(enable) set spantree maxage agingtiame[vlan]18. 在基于IOS的交换机端口上启用或禁用Port Fast 特征:?switch(config-if)#spanning-tree portfast?在基于CLI的交换机端口上启用或禁用Port Fast 特征:?switch(enable) set spantree portfast {module/port}{enable|disable}19. 在基于IOS的交换机端口上启用或禁用UplinkFast 特征:?switch(config)# spanning-tree uplinkfast [max-update-rate pkts-per-second]?在基于CLI的交换机端口上启用或禁用UplinkFast 特征:?switch(enable) set spantree uplinkfast {enable|disable}[rate update-rate] [all-protocols off|on] 20. 为了将交换机配置成一个集群的命令交换机,首先要给管理接口分配一个IP地址,然后使用下列命令: switch(config)# cluster enable cluster-name21. 为了从一条中继链路上删除VLAN,可使用下列命令:?switch(enable) clear trunk module/port vlan-range22. 用show vtp domain 显示管理域的VTP参数.23. 用show vtp statistics显示管理域的VTP参数.24. 在Catalyst交换机上定义TrBRF的命令如下:?switch(enable) set vlan vlan-name [name name] type trbrf bridge bridge-num[stp {ieee|ibm}] 25. 在Catalyst交换机上定义TrCRF的命令如下:?switch (enable) set vlan vlan-num [name name] type trcrf?{ring hex-ring-num|decring decimal-ring-num} parent vlan-num26. 在创建好TrBRF VLAN之后,就可以给它分配交换机端口.对于以太网交换,可以采用如下命令给VLAN分配端口:?switch(enable) set vlan vlan-num mod-num/port-num27. 命令show spantree显示一个交换机端口的STP状态.28. 配置一个ELAN的LES和BUS,可以使用下列命令:?ATM (config)# interface atm multioint?ATM(config-subif)# lane serber-bus ethernet elan-name29. 配置LECS:?ATM(config)# lane database database-name?ATM(lane-config-databade)# name elan1-name server-atm-address les1-nsap-address?ATM(lane-config-databade)# name elan2-name server-atm-address les2-nsap-address?ATM(lane-config-databade)# name …30. 创建完数据库后,必须在主接口上启动LECS.命令如下:?ATM(config)# interface atm number?ATM(config-if)# lane config database database-name?ATM(config-if)# lane config auto-config-atm-address31. 将每个LEC配置到一个不同的ATM子接口上.命令如下:?ATM(config)# interface atm multipoint?ATM(config)# lane client ethernet vlan-num elan-num32. 用show lane server 显示LES的状态.33. 用show lane bus显示bus的状态.34. 用show lane database显示LECS数据库可内容.35. 用show lane client显示LEC的状态.36. 用show module显示已安装的模块列表.37. 用物理接口建立与VLAN的连接:?router# configure terminal?router(config)# interface media module/port?router(config-if)# description description-string?router(config-if)# ip address ip-addr subnet-mask?router(config-if)# no shutdown38. 用中继链路来建立与VLAN的连接:?router(config)# interface module/?router(config-ig)# encapsulation[isl|dotlq] vlan-number?router(config-if)# ip address ip-address subnet-mask39. 用LANE 来建立与VLAN的连接:?router(config)# interface atm module/port?router(config-if)# no ip address?router(config-if)# atm pvc 1 0 5 qsaal?router(config-if)# atm pvc 2 0 16 ilni?router(config-if)# interface atm module/ multipoint?router(config-if)# ip address ip-address subnet-mask?router(config-if)# lane client ethernet elan-num?router(config-if)# interface atm module/ multipoint?router(config-if)# ip address ip-address subnet-name?router(config-if)# lane client ethernet elan-name?router(config-if)# …40. 为了在路由处理器上进行动态路由配置,可以用下列IOS命令来进行:?router(config)# ip routing?router(config)# router ip-routing-protocol?router(config-router)# network ip-network-number?router(config-router)# network ip-network-number41. 配置默认路由:?switch(enable) set ip route default gateway42. 为一个路由处理器分配VLANID,可在接口模式下使用下列命令:?router(config)# interface interface number?router(config-if)# mls rp vlan-id vlan-id-num43. 在路由处理器启用MLSP:?router(config)# mls rp ip44. 为了把一个外置的路由处理器接口和交换机安置在同一个VTP域中:?router(config)# interface interface number?router(config-if)# mls rp vtp-domain domain-name45. 查看指定的VTP域的信息:?router# show mls rp vtp-domain vtp domain name46. 要确定RSM或路由器上的管理接口,可以在接口模式下输入下列命令:?router(config-if)#mls rp management-interface47. 要检验MLS-RP的配置情况：?router# show mls rp48. 检验特定接口上的MLS配置：?router# show mls rp interface interface number49. 为了在MLS-SE上设置流掩码而又不想在任一个路由处理器接口上设置访问列表：? set mls flow [destination|destination-source|full]50. 为使MLS和输入访问列表可以兼容，可以在全局模式下使用下列命令：?router(config)# mls rp ip input-acl51. 当某个交换机的第3层交换失效时，可在交换机的特权模式下输入下列命令：? switch(enable) set mls enable52. 若想改变老化时间的值，可在特权模式下输入以下命令：?switch(enable) set mls agingtime agingtime53. 设置快速老化：?switch(enable) set mls agingtime fast fastagingtime pkt_threshold54. 确定那些MLS-RP和MLS-SE参与了MLS，可先显示交换机引用列表中的内容再确定：? switch(enable) show mls include55. 显示MLS高速缓存记录：?switch(enable) show mls entry56. 用命令show in arp显示ARP高速缓存区的内容。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锐捷CISCO 交换机配置命令。
交换机配置模式主要有：用户模式：此模式只可以简单的查看一些交换机的配置和一些简单的修改。
Switch>特权模式：此模式可以查看一些交换机的配置，后面讲述的很多show命令便是在此模式下进行的，还可以对一些简单的设置配置，例如时间。
Switch> enable //在用户模式下输入enable将进入配置模式Switch＃全局配置模式：此模式下可以进行对交换机的配置，例如：命名、配置密码、设路由等。
Switch＃configure erminal //特权模式下可以通过config terminal 命令进入配置模式Switch(config)#端口配置模式：此模式下对端口进行配置，如配置端口ip等。
Switch(config)#interface gigabitEthernet 1/1 //配置模式下输入interface gigabitEthernet 1/1进入到端口g 1/1接口模式。
二、交换机基本配置交换机命名：在项目实施的时候，建议为处于不同位置的交换机命名，便于记忆，可提高后期管理效率。
switch(config)#hostname ruijie //ruijie为该交换机的名字交换机配置管理密码：配置密码可以提高交换机的安全性，另外，telnet登录交换机的时候，必须要求有telnet管理密码。
switch (config)#enable secret level 1 0 rg //配置telnet管理密码为rg，其中1表示telnet密码，0表示密码不加密switch (config)#enable secret level 15 0 rg //配置特权模式下的管理密码rg，其中15表示为特权密码交换机配置管理IPswitch (config)#interface vlan 1 //假设管理VLAN为VLAN 1switch (config-if)#ip address 192.168.1.1 255.255.255.0 //给管理VLAN配置管理IP地址switch (config-if)#no shutdown //激活管理IP，养成习惯，无论配置什么设备，都使用一下这个命令交换机配置网关：switch(config)#ip default-gateway 192.168.1.254 //假设网关地址为192.168.1.254，此命令用户二层设备。
通过以上几个命令的配置，设备便可以实现远程管理，在项目实施时（尤其是设备位置比较分散）特别能提高效率。
2.1 接口介质类型配置锐捷为了降低SME客户的总体拥有成本，推出灵活选择的端口形式：电口和光口复用接口，方便用户根据网络环境选择对应的介质类型。
但光口和电口同时只能用其一，如图1，如使用了光口1F，则电口1不能使用。
图1接口介质类型的转换：Switch(config)#interface gigabitethernet 0/1Switch(config-if)#medium-type fiber //把接口工作模式改为光口Switch(config-if)#medium-type copper //把接口工作模式改为电口默认情况下，接口是工作在电口模式在项目实施中，如果光纤模块指示灯不亮，工作模式是否正确也是故障原因之一。
2.2 接口速度/双工配置命令格式：Switch(config)#interface interface-id //进入接口配置模式Switch(config-if)#speed {10 | 100 | 1000 | auto } //设置接口的速率参数，或者设置为auto Switch(config-if)#duplex {auto | full | half} //设置接口的双工模式? 1000只对千兆口有效；? 默认情况下，接口的速率为auto，双工模式为auto。
配置实例：实例将gigabitethernet 0/1的速率设为1000M，双工模式设为全双工：Switch(config)#interface gigabitethernet 0/1Switch(config-if)#speed 1000Switch(config-if)#duplex full? 在故障处理的时候，如果遇到规律性的时断时续或掉包，在排除其他原因后，可以考虑是否和对端设备的速率和双工模式不匹配，尤其是两端设备为不同厂商的时候。
? 光口不能修改速度和双工配置，只能auto。
2.3 VLAN配置添加VLAN到端口：在交换机上建立VLAN：Switch (config)#vlan 100 //建立VLAN 100Switch (config)#name ruijie //该VLAN名称为ruijie将交换机接口划入VLAN 100中：Switch (config)#interface range f 0/1-48 //range表示选取了系列端口1-48，这个对多个端口进行相同配置时非常有用Switch (config-if-range)#switchport access vlan 100 //将接口划到VLAN 100中Switch (config-if-range)#no switchport access vlan //将接口划回到默认VLAN 1中，即端口初始配置交换机端口的工作模式：Switch(config)#interface fastEthernet 0/1Switch(config-if)#switchport mode access //该端口工作在access模式下Switch(config-if)#switchport mode trunk //该端口工作在trunk模式下? 如果端口下连接的是PC，则该端口一般工作在access模式下，默认配置为access模式。
? 如果端口是上联口，且交换机有划分多个VLAN，则该端口工作在TRUNK模式下。
图2如图2：端口F0/1、F0/2、F0/3都必须工作在TRUNK模式下。
NA TIVE VLAN配置：Switch(config)#interface fastEthernet 0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#switchport trunk native vlan 100 //设置该端口NATIVE VLAN为100? 端口只有工作在TRUNK模式下，才可以配置NA TIVE VLAN；? 在TRUNK上Native VLAN的数据是无标记的(Untagged)，所以即使没有在端口即使没有工作在TRUNK模式下，Native Vlan仍能正常通讯；? 默认情况下，锐捷交换机的NA TIVE VLAN为1。
建议不要更改。
VLAN修剪配置：Switch(config)#interface fastEthernet 0/2Switch(config-if)#switchport trunk allowed vlan remove 2-9,11-19,21-4094 //设定VLAN要修剪的VLANSwitch(config-if)#no switchport trunk allowed vlan //取消端口下的VLAN修剪图3如图3，VLAN1是设备默认VLAN，VLAN10和VLAN20是用户VLAN，所以需要修剪掉的VLAN为2-9,11-19,21-4094。
（4094为VLAN ID的最大值）VLAN信息查看：Switch#show vlanVLAN Name Status Ports---- -------------------------------- --------- -------------------------------1 default active Fa0/1 ,Fa0/11,Fa0/12Fa0/13,Fa0/14,Fa0/15Fa0/16,Fa0/17,Fa0/18Fa0/19,Fa0/20,Fa0/21Fa0/22,Fa0/23,Fa0/24100 VLAN0100 active Fa0/1 ,Fa0/2 ,Fa0/3Fa0/4 ,Fa0/5 ,Fa0/6Fa0/7 ,Fa0/8 ,Fa0/9Fa0/10Switch#2.4 端口镜像端口镜像配置：Switch (config)# monitor session 1 destination interface GigabitEthernet 0/2//配置G0/2为镜像端口Switch (config)# monitor session 1 source interface GigabitEthernet 0/1 both//配置G0/1为被镜像端口，且出入双向数据均被镜像。
Switch (config)# no monitor session 1 //去掉镜像1? S21、S35等系列交换机不支持镜像目的端口当作普通用户口使用，如果需要做用户口，请将用户MAC与端口绑定。
? 锐捷SME交换机镜像支持一对多镜像，不支持多对多镜像。
去除TAG标记：Switch (config)# monitor session 1 destination interface GigabitEthernet 0/2 encapsulation replicate// encapsulation replicate表述镜像数据不带TAG标记。
? 目前该功能只有S37、S57、S86、S96交换机支持，其他型号交换机不支持。
? 锐捷交换机支持两种模式：镜像目的口输出报文是否带TAG根据源数据流输入的时候是否带TAG来决定。
强制所有的镜像输出报文都不带TAG ，受限于目前芯片的限制，只支持二层转发报文不带Tag，经过三层路由的报文，镜像目的端口输出的报文会带Tag。
端口镜像信息查看：S3750#sh monitor session 1Session: 1Source Ports:Rx Only : NoneTx Only : NoneBoth : Fa0/1Destination Ports: Fa0/2encapsulation replicate: true2.5 端口聚合端口聚合配置：Switch(config)#interface fastEthernet 0/1Switch (config-if)#port-group 1 //把端口f0/1加入到聚合组1中。
Switch (config-if)#no port-group 1 //把端口f0/1从聚合组1中去掉。
