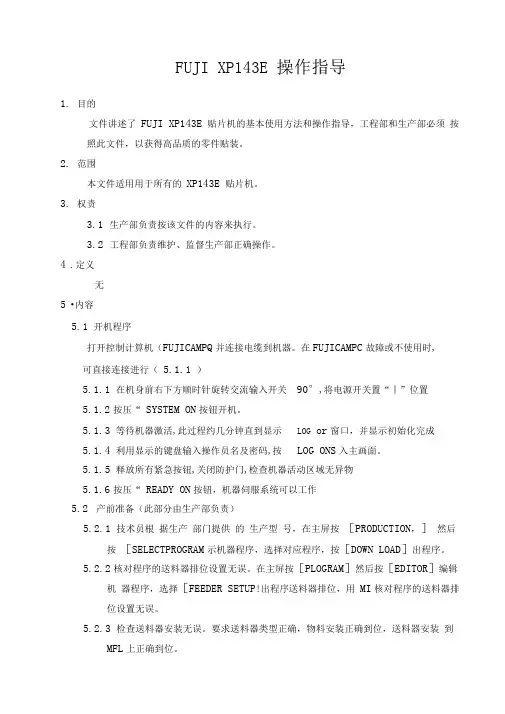

FUJI XP143E操作指导

1. 目的

文件讲述了FUJI XP143E贴片机的基本使用方法和操作指导，工程部和生产部必须按照此文件，以获得高品质的零件贴装。

2.范围

本文件适用用于所有的 XP143E贴片机。

3.权责

生产部负责按该文件的内容来执行。

工程部负责维护、监督生产部正确操作。

４. 定义

无

５．内容

开机程序

打开控制计算机（FUJICAM PC）并连接电缆到机器。在FUJICAM PC故障或不使用时，可直接连接进行（5.1.1）

5.1.1在机身前右下方顺时针旋转交流输入开关90°，将电源开关置“┃”位置。

5.1.2按压“SYSTEM ON”按钮开机。

5.1.3等待机器激活，此过程约几分钟直到显示LOG ON窗口，并显示初始化完成。

5.1.4利用显示的键盘输入操作员名及密码，按LOG ON进入主画面。

5.1.5释放所有紧急按钮，关闭防护门，检查机器活动区域无异物。

5.1.6按压“READY ON”按钮，机器伺服系统可以工作。

产前准备（此部分由生产部负责）

5.2.1技术员根据生产部门提供的生产型号，在主屏按[PRODUCTION]，然后按

[SELECTPROGRAM]显示机器程序，选择对应程序，按[DOWN LOAD]调出程序。

5.2.2核对程序的送料器排位设置无误。在主屏按[PLOGRAM]，然后按[EDITOR]编

辑机器程序，选择[FEEDER SETUP]调出程序送料器排位，用MI核对程序的送

料器排位设置无误。

5.2.3检查送料器安装无误。要求送料器类型正确，物料安装正确到位，送料器安

装到MFU上正确到位。

5.2.4核对程序的吸嘴设置无误，在主屏按[PROGRAM]，然后按[EDITOR]编辑机器

程序，选择[MOZZLE]调出程序吸嘴排位，核对程序的吸嘴设置无空缺及无不合用。

5.2.5 设置机器的吸嘴及吸嘴中心测定。

5.2.5.1回到主屏按[NOZZLE EXCHANGE SIDE1]或[NOZZLE EXCHANGE

SIDE2]，[START]，机器贴装头移动到机器前边或后边，根据吸嘴排

位要求更换吸嘴，在主屏按[PRODUCTION]，然后按[NOZZLE

EDITOR]，再按[SET ALL PROGRAM NOZZLES]设置机器的吸嘴。按

[SIZE CHECK]，确认吸嘴正确。

5.2.5.2吸嘴中心测定，在主屏按[PRODUCTION]，然后按[NOZZLE CENTER

MEASUREMENT] 进入吸嘴测定屏幕; 选择相机1或2（1代表前面相

机；2代表后面相机），然后按[NOZZLE CENTEL MEASUREMENT]测定

吸嘴中心。

5.2.6技术员根据生产部门提供的生产型号对应PCB，调整机器轨道宽度。在主屏

按[PRODUCTION]，然后按[CONVEYOR WIDTH]，[MOVE]，调整机器轨道宽

度。

生产程序

5.3.1设置机器工作方式。

5.3.1.1在主屏按[Maintenance A],在按[SELECT MODE]，然后在按

[OPERATION MODE]栏选择[PRODUCT]。

5.3.1.2在[PRODUCTION MODE]栏选择AUTOMATIC。

5.3.1.3在[ERROR HANDLING]栏选择AUTO RECOVERY。

5.3.1.4在[STAGE MODE]中输入需要的MODE，如：“AA”MODE。

5.3.1.5在[ORIGINAL STAGE]输入放置FEEDER的MFU，如：STAGE1。

5.3.1.6在[RECOVERY TIMES]栏中输入需要数，如：1。

5.3.1

5.3.1.8在[TAPE CUTTER]栏选择USE。

5.3.1.9在[TAPE CUTTER TIMING]栏中输入需要数，如：3。

5.3.1.10按CLOSE回到主画面。

5.3.2 加载送料器。

5.3.2.1将备好料的FEEDER，装入指定的STAGE，如：STAGE1。

5.3.2.2锁住送料台后才可以选择{周期停止}释放FEEDER来换料。

5.3.2.3在主屏按[PRODCTION]，然后[AUTOMATIC]，进入自动生产屏幕。

按“START”开始工作。

机器的日常清洁保养工作

5.4.1机器表面清洁光亮，不能有油渍/灰尘。

5.4.2保证各设备及仪表的各种清楚明白。

5.4.3每天上/下班前要清洁机器外面及清扫机内的组件。

5.4.4清洁工作必须在关机或停机状态下进行。

5.4.5机体前部及后盖子（COVER）不能有油渍及灰尘等。

5.4.6 PCB运输带上的灰灰尘及其它油渍要清洁干净。

5.4.7用软的棉布擦拭机器前后的监视器/操作键盘及信号灯。

5.4.8 LIFTER TABLE及STAGE TABLE1的上面不能有灰尘/油渍/组件及纸屑。

5.4.9 SMT工程部和生产部必须按照SMT设备维修保养指南来做,取得最好的机

器保养效果.

停机及完成生产

5.5.1完成生产数后停机

如果在[SCHEDULED PANELS]栏中输入预定的数量，当机器完成预定生

产数后，会自动停机，此时可以根据具体情况继续生产或MODEL。

5.5.2 用FINISH CURRENT PANELS停机。

完成正在生产的PCB后，会停机，继续生产时，按“START”即可。

5.5.3 用CYCLE STOP停机。

生产发生问题急需停机，用CYCLE STOP停机,继续生产时，按

“START”即可。

5.5.4 E-STOP停机。

生产中遇紧急情况，任何人可将此按钮按下，并通知相关人员处理，

继续生产时，按“READY ON”及“START”即可。

关机程序
