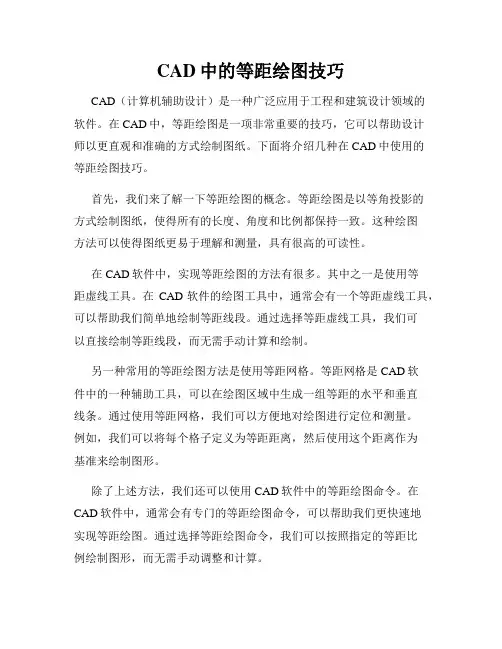

CAD中的等距绘图技巧
CAD中的等距绘图技巧CAD（计算机辅助设计）是一种广泛应用于工程和建筑设计领域的软件。
在CAD中，等距绘图是一项非常重要的技巧，它可以帮助设计师以更直观和准确的方式绘制图纸。
下面将介绍几种在CAD中使用的等距绘图技巧。
首先，我们来了解一下等距绘图的概念。
等距绘图是以等角投影的方式绘制图纸，使得所有的长度、角度和比例都保持一致。
这种绘图方法可以使得图纸更易于理解和测量，具有很高的可读性。
在CAD软件中，实现等距绘图的方法有很多。
其中之一是使用等距虚线工具。
在CAD软件的绘图工具中，通常会有一个等距虚线工具，可以帮助我们简单地绘制等距线段。
通过选择等距虚线工具，我们可以直接绘制等距线段，而无需手动计算和绘制。
另一种常用的等距绘图方法是使用等距网格。
等距网格是CAD软件中的一种辅助工具，可以在绘图区域中生成一组等距的水平和垂直线条。
通过使用等距网格，我们可以方便地对绘图进行定位和测量。
例如，我们可以将每个格子定义为等距距离，然后使用这个距离作为基准来绘制图形。
除了上述方法，我们还可以使用CAD软件中的等距绘图命令。
在CAD软件中，通常会有专门的等距绘图命令，可以帮助我们更快速地实现等距绘图。
通过选择等距绘图命令，我们可以按照指定的等距比例绘制图形，而无需手动调整和计算。
当然，在进行等距绘图时还需要注意一些细节。
首先，我们需要选择合适的等距比例。
根据实际需求和绘图的尺寸，选择合适的等距比例可以使得图纸更易于理解和测量。
其次，我们还需要确保绘制的图形符合等距要求。
在进行绘图时，我们需要注意角度和长度的准确度，以保证图纸的等距性。
综上所述，等距绘图是CAD软件中的一项重要技巧。
通过使用等距虚线工具、等距网格或等距绘图命令，我们可以更方便和准确地绘制等距图纸。
在进行等距绘图时，我们还需要注意选择合适的比例和确保图形的准确度。
掌握这些等距绘图技巧，可以使我们在CAD设计中更加高效和精确。
10个提高CAD绘图速度的技巧
10个提高CAD绘图速度的技巧CAD绘图是设计师和工程师日常工作中的重要一环，高效的CAD 绘图技巧能够提高工作效率，节约时间和精力。
在本文中，将介绍10个提高CAD绘图速度的技巧，帮助读者更快地完成绘图工作，提高工作效率。
技巧1：使用快捷键CAD软件常常提供大量的快捷键，通过学习和使用快捷键，可以大大提高绘图效率。
熟悉常用的绘图工具和命令的快捷键，能够让您的操作更加流畅，节约大量的操作时间。
技巧2：利用图层和图块合理的使用图层和图块可以大大简化绘图过程。
通过将绘图元素按照层次和功能进行分类管理，不仅可以使绘图更加清晰和易于编辑，还可以避免不必要的重复工作。
技巧3：使用构造线和点在绘图过程中，构造线和点可以帮助我们更准确地确定绘图元素的位置和尺寸。
通过正确应用构造线和点，可以使图纸的绘制更加精确和有效。
技巧4：使用快速选择功能CAD软件通常提供了快速选择功能，可以帮助我们快速选择需要编辑或修改的对象。
熟练掌握快速选择功能，可以大大节省我们查找和选择对象的时间。
技巧5：使用自定义工具栏和菜单CAD软件通常支持自定义工具栏和菜单，通过将常用的绘图工具和命令添加到自定义的工具栏和菜单中，可以大大简化我们的操作流程，提高工作效率。
技巧6：使用图库和模板图库和模板可以帮助我们快速创建常用的绘图元素和图纸格式。
通过预先准备好的图库和模板，我们可以迅速绘制出符合规范要求的图纸，节约大量的制图时间。
技巧7：使用快速修剪和延伸功能CAD软件通常提供了快速修剪和延伸功能，可以帮助我们迅速地修剪或延伸绘图元素。
掌握这些功能，可以大大简化我们的修图过程。
技巧8：使用复制和阵列功能复制和阵列功能是CAD绘图中常用的操作，通过正确应用这些功能，我们可以快速地复制和排列绘图元素，提高绘图效率。
技巧9：使用图形捕捉和约束功能图形捕捉和约束功能可以帮助我们更准确地绘制各种图形元素。
熟练掌握这些功能，可以大大简化我们的绘图过程，提高绘图的精度和效率。
精通CAD的10个技巧 从入门到高级
精通CAD的10个技巧：从入门到高级CAD（计算机辅助设计）软件是现代工程设计中不可或缺的工具之一。
它可以帮助工程师和设计师以更高效和精确的方式创建图纸和模型。
无论您是初学者还是有一定经验的CAD用户，下面是10个精通CAD的技巧，帮助您从入门到高级的使用。
1. 控制视图：熟悉CAD软件中的视图控制功能是非常重要的。
学会使用缩放、平移和旋转等操作来调整和查看图纸或模型，可以提高您的工作效率。
快捷键和鼠标操作是掌握这些技巧的关键。
2. 利用层：将图形元素组织到不同的层中可以更好地管理和控制绘图。
合理设置和使用层，可以简化图纸的修改和管理过程。
确保为每个图层分配适当的颜色和线型，以便更清晰地看到图形。
3. 使用块：块是重复使用的图形元素，如标准符号、常见图标等。
将这些元素定义为块，并在需要时插入，可以大幅简化绘图过程。
了解块编辑和属性定义等相关工具，将帮助您更高效地使用块。
4. 学会使用快捷键：熟悉并使用CAD软件中的快捷键将极大地提升您的绘图速度。
通过学习和记忆常用操作的快捷键，您不再需要频繁切换到菜单栏或工具栏，大大提高了工作流程的连续性。
5. 制图标准：CAD软件使用的是标准的图形符号和尺寸约定。
了解并应用所使用的制图标准，如ISO标准或ASME标准，可以确保您的绘图和设计在全球范围内都能被正确理解和使用。
6. 设备和模板：配置好适用于您所从事领域的设备和模板是一项重要任务。
根据需要设置图纸的比例、尺寸和单位，以及自定义缺省图层和图形样式等。
将您经常使用的设置保存为模板，将极大地减少创建新图纸时的时间和工作量。
7. 使用 CAD 工具组：CAD软件通常提供许多强大的设计工具和功能。
学会使用绘制线段、多边形、圆弧等基本工具，以及构建复杂曲线和曲面的高级工具，这将增强您的设计能力。
8. 尺寸和注释：尺寸和注释是绘图中必不可少的部分。
确保准确、规范和清晰地标注尺寸和注释，以便其他人能理解您的设计意图。
高级CAD技巧 使用命令和宏提高效率
高级CAD技巧：使用命令和宏提高效率CAD（计算机辅助设计）软件是现代设计领域中必不可少的工具，它可以帮助工程师和设计师快速创建、修改和管理设计图纸。
与此同时，熟练运用CAD软件的高级技巧可以进一步提高设计工作的效率。
本文将介绍一些使用命令和宏的高级技巧，帮助读者更加高效地使用CAD软件。
首先，针对经常使用的命令，我们可以通过快捷键或自定义命令别名的方式来加快操作速度。
CAD软件通常预设了一些常用命令的快捷键，如“L”代表绘制直线工具、“C”代表圆形工具等。
通过熟悉这些快捷键，可以避免频繁切换到菜单栏或工具栏来选择命令，大大提高工作效率。
另外，软件还提供了自定义命令别名的功能，可以根据个人习惯将复杂的命令简化为简单易记的别名。
例如，将“POLYLINE”命令的别名设置为“PL”，则只需输入“PL”即可调用多段线绘制命令，省去了冗长的命令名称。
其次，对于重复性的任务，使用宏可以进一步提高效率。
宏是一系列命令或操作的记录和重放过程。
例如，当我们需要重复创建一系列相同尺寸的对象时，可以先录制一个宏来完成一个对象的创建过程，然后将宏重放多次以创建多个对象。
录制宏的方法通常是在CAD软件的宏命令区域中点击“录制”按钮，然后按照正常的操作顺序执行命令。
录制结束后，点击“停止”按钮即可保存宏。
下次需要使用宏时，只需点击“播放”按钮即可一次性重放所有命令和操作，无需逐个手动输入。
这在创建大量相似对象、调整尺寸或坐标等任务中非常实用。
此外，对于复杂的绘图任务，我们可以使用CAD软件提供的一些辅助命令来减少繁琐的操作。
例如，软件一般提供了“偏移”命令，可以快速复制和平移已有图形。
通过选择要偏移的对象和指定偏移距离，可以迅速创建与原始图形相似但稍有差异的新图形。
类似地，软件还提供了“镜像”、“旋转”和“缩放”等命令，可以方便地对图形进行对称、旋转和尺寸调整。
熟练使用这些辅助命令可以大大加快设计绘图的速度。
最后，有时候我们需要对CAD软件进行一些自定义设置来提高使用体验和工作效率。
cad使用技巧大全
cad使用技巧大全CAD使用技巧大全CAD（计算机辅助设计）是一种广泛应用于设计领域的工具，它可以使设计师更高效地进行绘图和设计工作。
下面将介绍一些常用的CAD使用技巧，帮助您提高绘图效率。
1. 视图缩放：使用鼠标滚轮可以缩放视图大小，通过滚动滚轮向前可以放大视图，向后滚动可以缩小视图。
2. 快捷键：掌握一些常用的CAD快捷键可以大大提高工作效率。
例如，按下空格键可以切换命令，按ESC键可以取消当前命令。
3. 约束工具：使用约束工具可以帮助您更加准确地绘制图形。
例如，使用水平和垂直约束可以使线条保持水平或垂直。
4. 复制和移动：使用复制和移动命令可以快速复制或移动对象。
选择对象后，按下Ctrl键并拖动鼠标即可复制对象。
按下Ctrl键和右键拖动鼠标可以移动对象。
5. 图层管理：合理使用图层可以使绘图更加清晰明了。
可以根据需要创建不同的图层，并将不同的对象放置在不同的图层上。
6. 图形修剪：使用修剪命令可以去除多余的图形，将图形修剪到需要的长度或形状。
选择修剪命令后，按住鼠标左键拖动可以选中需要修剪的图形。
7. 圆角和倒角：使用圆角和倒角命令可以给图形添加圆角或倒角，使其更加圆滑。
选择圆角或倒角命令后，选择需要添加圆角或倒角的边，然后输入圆角或倒角的半径。
8. 模板利用：使用CAD模板可以使绘图过程更加标准化。
可以根据需要创建模板，包含常用的图层、字体和单位设置等信息。
9. 命令行输入：不仅可以通过鼠标操作，还可以通过命令行输入来执行CAD命令。
在命令行输入命令的名称或简称后，按下回车键即可执行命令。
10. 打印布局：使用打印布局可以将绘制的图形按照需要的比例进行打印。
可以在布局中设置打印尺寸和布局方式，并选择需要打印的图层。
11. 快速修改：使用修改命令可以对已绘制的图形进行修改。
例如，使用修改命令可以移动、旋转或缩放图形。
12. 图形导入和导出：CAD支持导入和导出多种图形格式，如DXF和DWG等。
AutoCAD绘图技巧
AutoCAD绘图技巧AutoCAD绘图技巧AutoCAD是一款功能强大的CAD软件，广泛应用于机械设计、土建、电子电气、建筑等领域。
AutoCAD具有灵活性强、功能全面、易学易用的特点，因此深受广大用户的喜爱。
在AutoCAD使用过程中，熟练掌握一些绘图技巧可以提高效率，使绘图更加精细美观。
下面介绍几种常用的AutoCAD绘图技巧。
一、使用图层图层是AutoCAD中非常重要的概念，可以用来控制图形的显示和打印，同时可以方便地对图形进行编辑。
使用图层可以使绘图更加明确，易于管理。
在绘图的过程中，应当合理使用图层，将不同的元素分别组合在不同的图层中。
二、使用坐标系使用坐标系可以使绘图更加准确，可以精确地控制图形的位置、大小和角度等参数。
在AutoCAD中，可以选择不同的坐标系，例如笛卡尔坐标系、极坐标系、UCS坐标系等。
应当根据不同的绘图需求选择合适的坐标系。
三、使用偏移命令偏移命令可以快速地创建与已有图形相同偏移距离的图形，是绘图中常用的命令之一。
使用偏移命令可以在绘制图形时快速创建相似的图形，并且可以在保持图形比例的情况下进行拉伸或缩小等操作。
四、使用复制命令复制命令可以将已有图形复制一份或多份，是快速创建相似的图形的常用命令之一。
使用复制命令可以快速在绘图中重用相同的图形，提高绘图效率。
五、使用阵列命令阵列命令可以快速将一组图形按照一定的规律复制到指定的区域中，是绘图中常用的命令之一。
使用阵列命令可以快速地创建相似的图形，并且可以在保持图形比例的情况下进行拉伸或缩小等操作，提高绘图效率。
六、使用编辑命令AutoCAD提供了众多的编辑命令，例如平移、旋转、缩放、对齐等命令，可以快速地对图形进行编辑。
使用编辑命令可以调整绘图中的各个元素，使绘图更加精细美观。
以上是AutoCAD绘图中常用的几种技巧，可以帮助用户提高绘图效率，同时也能使绘图更加精细美观。
希望以上内容能够对AutoCAD初学者有所帮助。
CAD中常用的绘图命令
CAD中常用的绘图命令在使用CAD软件进行绘图时，掌握一些常用的绘图命令对于能够高效地完成绘图任务非常重要。
下面将介绍一些常见的CAD绘图命令及其使用技巧。
1. 线命令（Line）：通过指定起点和终点绘制直线。
在绘图界面中输入“Line”或点击绘图工具栏上的线图标，然后按照提示输入起点和终点坐标，点击确定即可绘制直线。
2. 圆命令（Circle）：用于绘制圆形。
选择“Circle”命令后，按照提示输入圆心坐标和半径长度，点击确定即可绘制圆形。
3. 弧命令（Arc）：用于绘制圆弧。
选择“Arc”命令后，按照提示输入起点、终点和圆心坐标，点击确定即可绘制圆弧。
4. 矩形命令（Rectangle）：用于绘制矩形。
选择“Rectangle”命令后，按照提示输入矩形的对角线顶点坐标，点击确定即可绘制矩形。
5. 多段线命令（Polyline）：用于绘制由多条线段组成的图形。
选择“Polyline”命令后，按照提示输入每个线段的端点坐标，点击确定即可绘制多段线。
6. 偏移命令（Offset）：用于在已有图形的边界上创建平行的图形。
选择“Offset”命令后，按照提示选择要偏移的对象，输入偏移距离，点击确定即可创建偏移的图形。
7. 修剪命令（Trim）：用于修剪图形。
选择“Trim”命令后，按照提示选择要修剪的对象，然后选择修剪边界线，点击确定即可修剪图形。
8. 延伸命令（Extend）：用于延长图形。
选择“Extend”命令后，按照提示选择要延伸的对象，然后选择延伸边界线，点击确定即可延伸图形。
9. 旋转命令（Rotate）：用于旋转图形。
选择“Rotate”命令后，按照提示选择要旋转的对象，然后指定旋转中心和旋转角度，点击确定即可旋转图形。
10. 缩放命令（Scale）：用于缩放图形。
选择“Scale”命令后，按照提示选择要缩放的对象，然后指定基点和缩放比例，点击确定即可缩放图形。
以上是CAD中常用的绘图命令及其使用技巧。
CAD二维绘图基础 掌握基本绘图命令
CAD二维绘图基础：掌握基本绘图命令在CAD软件中，掌握基本绘图命令是非常重要的一项技能。
本文将介绍一些常用的二维绘图命令，帮助读者快速上手使用CAD软件进行绘图。
1. 线段命令：在CAD软件中，使用线段命令可以绘制直线。
在命令栏中输入“Line”或者点击工具栏上的“直线”图标，然后按照提示，在绘图区域中选取两个点，便可绘制一条直线。
2. 圆命令：使用圆命令可以绘制圆形。
在命令栏中输入“Circle”或者点击工具栏上的“圆”图标，然后按照提示，在绘图区域中选择圆心和半径，便可绘制一个圆。
3. 矩形命令：使用矩形命令可以绘制矩形。
在命令栏中输入“Rectangle”或者点击工具栏上的“矩形”图标，然后按照提示，在绘图区域中选择两个对角点，便可绘制一个矩形。
4. 弧命令：使用弧命令可以绘制弧形。
在命令栏中输入“Arc”或者点击工具栏上的“弧”图标，然后按照提示，在绘图区域中选择圆心、起始点和终止点，便可绘制一个弧形。
5. 多段线命令：多段线命令可以绘制由多个线段组成的自由曲线。
在命令栏中输入“Polyline”或者点击工具栏上的“多段线”图标，然后按照提示，在绘图区域中选择多个点，连接这些点即可组成一条多段线。
6. 文字命令：使用文字命令可以在绘图中添加文字。
在命令栏中输入“Text”或者点击工具栏上的“文字”图标，然后按照提示，在绘图区域中指定文字的插入点、文本高度和对齐方式，然后输入文字内容，即可添加文字。
7. 偏移命令：使用偏移命令可以复制、平移线段或曲线。
在命令栏中输入“Offset”或者点击工具栏上的“偏移”图标，然后按照提示，在绘图区域中选择要偏移的线段或曲线，指定偏移距离和方向，便可进行偏移操作。
8. 修剪命令：使用修剪命令可以删除图形中的冗余部分。
在命令栏中输入“Trim”或者点击工具栏上的“修剪”图标，然后按照提示，在绘图区域中选择要修剪的线段或曲线，只保留需要的部分。
这些是CAD软件中常用的二维绘图命令，掌握它们可以帮助我们快速绘制出想要的图形。
CAD中制作精美CAD图纸的五大技巧
CAD中制作精美CAD图纸的五大技巧在CAD软件中，制作精美的CAD图纸是设计师们的首要任务之一。
通过运用一些技巧和方法，我们可以提高图纸的效果和质量，从而更好地满足用户的需求。
下面是五大技巧，帮助您提升您的CAD图纸制作技能。
1. 使用图层（Layers）功能图层功能是CAD软件中非常重要的工具，它允许我们将不同的元素分组并分配给不同的图层。
通过合理使用图层，我们可以更好地组织和管理图纸。
例如，我们可以将建筑元素分配到一个图层，电气元素分配到另一个图层，这样可以更方便地进行编辑和调整。
使用图层功能还可以使图纸更具可读性，并方便后期修改。
2. 应用图块（Blocks）图块是CAD中重复出现的元素的组合。
通过将这些元素保存为图块，我们可以更加方便地重复使用它们，并可以减少文件大小。
此外，图块还可以提高绘图的速度和效率。
使用图块功能时，我们可以灵活地调整和编辑图块的属性，从而更好地适应不同的绘图需求。
3. 控制线型（Linetype）和线宽（Lineweight）线型和线宽是影响图纸效果的重要因素。
通过选择合适的线型和线宽，我们可以使图纸更加美观和易读。
例如，我们可以使用粗实线来表示建筑物的外墙，使用虚线表示隐蔽的管道和电缆，这样可以使图纸更加清晰和易于理解。
此外，通过控制线型和线宽，我们还可以在打印时控制线条的粗细和清晰度。
4. 利用视图（View）功能视图功能是CAD软件中非常重要的功能之一。
通过使用视图功能，我们可以在图纸中展示不同的角度和视角。
例如，我们可以创建平面视图、剖视图或者透视视图，从而更好地展示设计意图和细节。
视图功能还可以帮助我们在不同的设计阶段进行效果预览和交流。
5. 添加注释（Annotation）注释是图纸中不可或缺的一部分。
通过添加注释，我们可以进一步解释和说明设计意图，以便他人更好地理解。
在CAD软件中，我们可以使用文本工具添加文字注释，还可以使用标注工具添加尺寸和标记。
提高CAD绘图效率的技巧和方法
提高CAD绘图效率的技巧和方法CAD软件是工程设计和绘图的必备工具，然而在使用过程中，我们往往会遇到一些效率低下的问题。
下面将为大家介绍一些提高CAD绘图效率的技巧和方法，希望能帮助大家更高效地完成绘图任务。
1. 使用快捷键：熟练掌握CAD软件的快捷键可以大幅提高绘图效率。
可以将常用的命令和操作设置为自定义快捷键，减少鼠标操作的时间。
2. 利用模板文件：在开始绘图之前，可以创建一个包含常用图层、样式和标注的模板文件。
使用模板文件可以避免每次都从头开始设置相关参数，节省了大量时间。
3. 使用块和外部引用：将常用的图形元素制作成块，并保存为外部文件，以便在不同的绘图中重复使用。
通过使用外部引用，可以在不同的图纸中共享和更新块，避免了重复绘制的麻烦。
4. 利用CAD命令：掌握一些CAD软件的高级命令可以提高绘图效率。
比如使用“偏移”命令可以快速创建平行线，使用“阵列”命令可以快速复制和排列对象等。
5. 使用图层和图层过滤器：合理使用图层可以提高绘图的可读性和编辑效率。
通过将不同的元素放置在不同的图层上，可以方便地控制和编辑各个元素。
同时，使用图层过滤器可以快速选择和编辑指定图层上的对象。
6. 学习自动绘图技术：CAD软件中往往内置了一些自动绘图和编辑功能，比如“画多段线”和“填充”命令等。
熟悉和应用这些功能，可以大幅提高绘图效率。
7. 合理设置显示模式：在绘图过程中，适当调整绘图区域的显示模式可以提高绘图效率。
比如将图像切换为黑白模式可以减少图像的加载和显示时间，加快绘图的响应速度。
8. 使用图中图功能：对于大型工程项目，可以使用图中图功能将整个项目的总平面图和局部细节图结合在一起。
这样既可以方便查看和编辑细节部分，又不会影响整体布局。
总之，提高CAD绘图效率的关键在于熟练掌握软件操作，并灵活运用各种技巧和方法。
通过合理的设置和利用CAD软件中提供的功能，可以简化绘图过程，提高效率，并最终提升工作效果。
cad使用技巧和方法
cad使用技巧和方法一、基础操作1. 快捷键设置：熟练使用快捷键可以大大提高CAD绘图速度，建议将常用的命令设置为快捷键，并熟练掌握。
2. 命令提示：使用命令提示可以帮助您更好地掌握CAD命令的使用方法，并提高绘图效率。
3. 视图控制：熟练使用视图控制命令，如Zoom、Pan、Rotate等，可以帮助您更方便地查看和编辑图形。
二、绘图技巧1. 绘制直线：使用Line命令绘制直线时，可以通过输入@符号来绘制垂直或水平的直线。
2. 绘制圆：使用Circle命令绘制圆时，可以通过输入/符号来绘制正多边形。
3. 对象捕捉：熟练使用对象捕捉功能可以提高绘图的精度，例如通过捕捉交点和中心点来绘制直线和圆。
三、编辑技巧1. 选择对象：使用Select命令可以选择多个对象进行编辑，提高工作效率。
2. 移动对象：使用Move命令可以将对象移动到指定位置，并保持其方向和大小不变。
3. 修剪对象：使用Trim命令可以修剪多余的线段、圆弧等图形对象。
四、块与属性1. 创建块：使用Block命令可以将多个对象创建为一个块，方便重复使用。
2. 插入块：使用Insert命令可以将创建的块插入到图形中，方便快捷。
3. 属性编辑：使用Properties命令可以编辑块的属性，例如文字样式、线型等。
五、文字和标注1. 文字输入：使用Text命令可以输入单行或多行文字，方便标注和说明。
2. 标注设置：使用Dimension命令可以设置标注样式，包括线性标注、半径标注等。
3. 文字样式：使用Style命令可以设置文字样式，包括字体、大小、颜色等。
六、布局和打印1. 布局设置：使用Layout命令可以设置图纸布局，包括图框、标题栏等。
2. 打印设置：使用Print命令可以设置打印参数，包括打印机类型、纸张大小等。
3. 批处理打印：使用BatchPrint命令可以对多个图纸进行批处理打印，提高工作效率。
七、外部参照1. 外部参照插入：使用Xref命令可以将外部参照插入到当前图形中，方便与其他图形文件进行参考。
最新CAD技巧120个绝对实用完整版
最新CAD技巧120个绝对实用完整版
一、CAD的12个小经验：
1、把大的图形划分成更小的图形以提高精度和提高处理速度。
2、把大的图形分解成多个小图形，可以更好地控制和操作。
3、当绘制连线的时候，尽量平稳一些以提高精度。
4、当绘制线条时，尽量使用虚线或者点线来提高精度。
5、使用“自由绝缘线”命令来取消已绘制的线条之间的连接关系。
6、使用“缩放”命令来改变图形的大小。
7、使用“双击收缩”命令来精确控制线条随点的移动。
8、使用CAD中的“自动三角剪”命令来加快绘图速度。
9、把更大的图形拆分成多个小图，用不同的颜色标记出每个小图，然后与原图形进行比较。
10、在绘制实体图形时，使用正确的边界和拓扑结构，可以更快完成绘图。
11、使用CAD中的“快速图块”命令来提高处理速度。
12、使用CAD中的“尺寸标注”命令来精确控制图形的大小。
二、CAD的10个常见操作：
1、将抽象图形转换成具体图形：使用“绘制”命令来把抽象图形转换成具体图形。
2、成批处理：把一个复杂的图形拆分成小图形，然后一次性处理大量的复杂图形。
3、改变线条的粗细：使用“线宽”命令来改变线条的粗细。
4、把一个对象拆分成多个对象：使用“拆分”命令把一个对象拆分成多个对象。
AutoCAD机械制图实用技巧介绍
AutoCAD机械制图实用技巧介绍AutoCAD是一款功能强大的计算机辅助设计（CAD）软件，被广泛应用于机械制图和设计领域。
在机械制图中，掌握一些实用的技巧能够提高工作效率和质量。
本文将介绍一些AutoCAD机械制图的实用技巧，帮助读者更好地应用和掌握这款软件。
一、图层管理图层的合理使用和管理是机械制图中非常重要的一环。
通过使用图层，可以将不同类型的几何图形和标注分开管理，便于后期修改和编辑。
在AutoCAD中，可以通过以下几个方法来提高图层管理的效率：1. 使用图层管理器。
图层管理器可以让用户直观地查看和管理当前文件中的所有图层。
通过设置图层的可见性、颜色、线型等属性，可以快速调整绘图效果。
2. 使用图层过滤器。
若在绘图过程中只需要显示某些图层的内容，可以使用图层过滤器功能。
通过设定过滤条件，可以快速筛选出需要显示的图层，提高绘图效率。
3. 使用冻结和锁定功能。
当需要隐藏或保护某些图层时，可以使用冻结和锁定功能。
冻结图层可以隐藏其内容，而锁定图层可以保护其内容不被修改。
二、块和外部参照在机械制图中，常常需要重复使用一些图形元素。
使用块和外部参照功能可以提高绘图的效率和一致性。
1. 创建和使用块。
AutoCAD中的块是由一组图形元素组成的整体，可以重复使用。
通过创建块并进行命名，可以在需要的地方快速插入该块，并进行编辑。
2. 使用外部参照。
外部参照是指将外部文件中的图形内容链接到当前文件中。
通过使用外部参照，可以在绘图过程中引用其他文件的内容，减少了工作量和文件大小，同时提高了对外部文件的更新管理。
三、尺寸标注尺寸标注在机械制图中是非常重要的一环，它能够直观地表达设计的尺寸和要求。
以下是一些尺寸标注的实用技巧：1. 使用自动标注。
AutoCAD提供了自动标注的功能，可以根据绘图的几何元素自动生成尺寸标注。
在绘图时，合理使用自动标注功能，可以提高标注的准确性和一致性。
2. 标注样式设置。
标注样式可以设置标注的颜色、文字样式、箭头样式等属性。
CAD中常用的绘图命令详解
CAD中常用的绘图命令详解CAD（Computer-Aided Design，计算机辅助设计）是一种常用的绘图软件，它通过使用一系列绘图命令来实现设计师的创意。
在本文中，我们将详细介绍CAD中常用的绘图命令，以帮助读者更好地理解和使用这些命令。
1. 直线命令（Line）：直线命令是CAD中最基础的命令之一。
使用直线命令时，需要指定起点和终点坐标，CAD会自动连接这两个点并生成一条直线。
2. 多段线命令（Polyline）：多段线命令与直线命令类似，但可以绘制具有多个线段的连续图形。
使用多段线命令时，需要指定每个线段的端点坐标。
3. 圆命令（Circle）：圆命令用于绘制圆形。
使用圆命令时，需要指定圆心坐标和半径。
4. 弧命令（Arc）：弧命令用于绘制弧形。
使用弧命令时，需要指定弧的起始点、终点和半径。
5. 矩形命令（Rectangle）：矩形命令用于绘制矩形。
使用矩形命令时，需要指定矩形的两个对角线顶点坐标。
6. 多边形命令（Polygon）：多边形命令用于绘制正多边形。
使用多边形命令时，需要指定多边形的中心坐标、边数和半径。
7. 椭圆命令（Ellipse）：椭圆命令用于绘制椭圆形。
使用椭圆命令时，需要指定椭圆的中心坐标、长轴长度和短轴长度。
8. 偏移命令（Offset）：偏移命令用于在图形上创建与原图形等距离的平行线或曲线。
使用偏移命令时，需要指定偏移距离和要偏移的图形。
9. 镜像命令（Mirror）：镜像命令用于创建原图形的镜像副本。
使用镜像命令时，需要指定镜像轴线。
10. 旋转命令（Rotate）：旋转命令用于将图形按指定的角度旋转。
使用旋转命令时，需要指定旋转中心和旋转角度。
11. 缩放命令（Scale）：缩放命令用于按比例缩放图形的大小。
使用缩放命令时，需要指定缩放中心和缩放比例。
12. 倾斜命令（Skew）：倾斜命令用于将图形按指定的角度倾斜。
使用倾斜命令时，需要指定倾斜基点和倾斜角度。
100个CAD的小技巧，教你如何变成设计院大神
100个CAD的小技巧，教你如何变成设计院大神展开全文1．打开旧图遇到异常错误而中断退出怎么办？新建一个图形文件，把旧图以图块形式插入即可。
2．样板文件的作用？（1）样板图形存储图形的所有设置，还可能包含预定义的图层、标注样式和视图。
样板图形通过文件扩展名【.dwt】区别于其他图形文件。
它们通常保存在template目录中。
（2）如果根据现有的样板文件创建新图形，则新图形中的修改不会影响样板文件。
可以使用随程序提供的一个样板文件，也可以创建自定义样板文件。
3．打开dwg文件时，系统弹出【AutoCAD消息】对话框提示【图形文件无效】，告诉用户文件不能打开怎么办？这种情况下可以先退出打开操作，然后打开【文件】菜单，选【图形实用工具︱修复】命令，或者在命令行直接用键盘输入【recover】，接着在【选择文件】对话框中输入要恢复的文件，确认后系统开始执行恢复文件操作。
4．从备份文件中恢复图形首先要使文件显示其扩展名（打开我的电脑，【工具】选项卡，文件夹选项，【查看】选项卡，把【隐藏已知文件类型的扩展名】前面的钩去掉）；其次要显示所有文件（打开我的电脑，【工具】选项卡，文件夹选项，【查看】选项卡，【隐藏文件和文件夹】选择列表，选【显示隐藏的文件、文件夹和驱动器】）；再次找到备份文件（它的位置可以在AutoCAD【工具】菜单，选项，【文件】选项卡，【临时图形文件位置】查到），将其重命名为【.DWG】格式；最后用打开其他CAD 文件的方法将其打开即可。
5． AutoCAD中的工具栏不见了怎么办？选择【工具】菜单，选项，【配置】选项卡，【重置】按钮；也可用命令MENULOAD，然后点击浏览，选择ACAD.MNC加载即可。
6．如何关闭CAD中的*BAK文件？（1）选择【工具】菜单，选项，选【打开和保存】选项卡，再在对话框中将【每次保存时均创建备份副本】前的对钩去掉。
（2）也可以用命令ISAVEBAK,将ISAVEBAK 的系统变量修改为0，系统变量为 1 时，每次保存都会创建【*BAK】备份文件。
CAD学习绘图小技巧笔记
CAD学习笔记一．快捷键的学习1.L直线，F8正交L-空格-shift+<-60度-200长-画一个60度角长200的线段。
2.REC画矩形方法一：REC-空格-空白处点击一下-D-指定长度200-指定宽度100-空白处点击一下，矩形画完。
方法二：REC-空格-空白处点击一下-shift+2生成@符号-指定长度200-逗号，-指定宽度100-空白处点击一下，矩形画完。
方法三：REC-空格--F（圆角命令）-指定圆角的半径为20-空白处点击一下拉出矩形-画一个圆角为20的矩形方法四：REC-空格--C（倒角命令）-指定矩形第一个倒角的距离为20-空格-指定矩形第二个倒角的距离20-空格-空白处点击一下拉出矩形-画一个倒角为20的矩形3.M移动4.EX延伸5.CO复制6.MI镜像7.TR修剪8.O偏移9.SC缩放10.C 画圆11.E删除TR++,DELC,DELET12.AR阵列13.RO旋转14.EL椭圆15.H填充16.POL多边形17.A圆弧18.标注DAL线性标注；DRA半径标注；DDI直径标注；DAN角度标注；QDIM快速标注19.CM添圆的中线-点一下圆即可；CL添矩形中线-点一下矩形的上下两边或左右两边即可新建图层21.T输入文字，ST修改文字大小-新建-命名300-注释性高度数值改为300-确定-置为当前-在用文字工具添加文字的时候就变成了300的大小。
22.DIV等分-空格-输入10-空格-则线段被分成了10段。
PT 修改等分点格式-空格-相对屏幕设置大小，可以为3,5,10-还可以选择一下调整等分点的形状23.XL 构造线24.D修改标注线与文字-可以修改线的颜色，文字的颜色-调整-修改注释性100,300,500,1000等-确定-置为当前25.J合并选中圆弧-J-空格-l闭合-空格-合并圆弧为圆26.X分解27.MA 格式刷28.PE-空格-M空格闭合图形29.BO拾取边界线，点击拾取点，点击图案内任一点30.LEN拉长-空格-空格-输入120-空格-选对象-对象拉长为12031.AL对齐-空格-选择对象-空格-指定第一个点，第二个点，第三个点......-空格；二．CAD比例的设置A4:297*210MMA3:420*297MMA2:594*420MMA1:840*594MM1CM=10MM,保存格式为.dwg格式,打印窗口选择保存为PDF格式；右键符号可选择不同的符合，比如φ直径%%C；°度数%%D；±正负号%%P；三．绘制角度的线1.绘制60°的角L 先画一条水平线- L直线-空格-shift<60-空格-空白处拉一下-输入200-则60度角长度200的线画完完成。
提高CAD设计效率的20个实用技巧
提高CAD设计效率的20个实用技巧CAD技术在工程设计和制图领域中扮演着至关重要的角色。
然而，即使是经验丰富的CAD设计师，也可能会遇到效率低下的情况。
为了帮助提高CAD设计的效率，以下是20个实用技巧。
1. 使用快捷键：熟悉常用命令的快捷键，可以减少鼠标操作时间，提高设计速度。
2. 自定义工具栏和菜单：根据个人需求，将常用的命令创建成自定义工具栏和菜单，方便快速访问。
3. 利用图层：合理使用图层可以将不同的设计元素分离开来，方便管理和修改。
4. 使用模板：创建自己的设计模板，包含标准图框、尺寸标注等，避免重复操作。
5. 利用块和属性：将常用的元素制作成块并添加属性，可以方便地修改和重复使用。
6. 学习动态输入：使用动态输入功能可以直接在命令行输入数值，而不需要弹出对话框。
7. 使用快速选择：通过快速选择工具可以快速选择特定属性的对象，节省时间。
8. 学习命令别名：根据个人习惯，可以为常用命令设置自定义的简化别名。
9. 制作并使用标准图块：将常用的图块制作成标准，方便重复使用，并减少误差。
10. 使用命令行：掌握基本命令行功能，可以更快地输入和执行命令。
11. 学习LISP编程：LISP编程可以为CAD设计师提供自动化的工具和脚本，提高效率。
12. 利用表格编辑：使用表格编辑功能可以更方便地对大量数据进行编辑和管理。
13. 学习快速修剪和延伸：掌握修剪和延伸命令的快捷键，可以更快地编辑图形。
14. 利用图块库：通过添加和管理图块库，可以方便地插入和使用常用的图块。
15. 使用对象捕捉：启用对象捕捉功能可以更准确地捕捉和编辑对象的位置和属性。
16. 学习数组和阵列：使用数组和阵列功能可以快速复制和布局设计元素。
17. 学习动态块和参数化设计：使用动态块和参数化设计可以创建可调整和灵活的设计元素。
18. 学习3D建模技巧：掌握一些基本的3D建模技巧，可以为设计添加立体感和逼真度。
19. 使用图形界面：CAD软件通常提供了直观的图形界面，学习并熟练使用可以提高操作效率。
高级CAD绘图设置与调优技巧
高级CAD绘图设置与调优技巧CAD（计算机辅助设计）是现代工程设计领域中不可或缺的工具。
它可以帮助工程师们以更高效、更准确的方式进行设计和绘图。
在使用CAD软件时，合适的设置和调优可以帮助我们提高工作效率和绘图质量。
本文将介绍一些高级CAD绘图设置与调优技巧，希望能对读者有所帮助。
1. 选择合适的单位与比例尺：在CAD软件中，我们可以根据需要选择合适的单位（如毫米、英寸）和比例尺（如1:100、1:500）。
正确设置单位和比例尺可以确保绘图尺寸的准确性，避免后续的尺寸转换和调整工作。
2. 使用图层管理：图层是CAD绘图中非常重要的概念。
通过合理的图层设置，我们可以将不同类型的图形元素（如线条、文字、标注）分层显示和管理。
这样可以方便地修改和控制特定图形的可见性和属性。
3. 利用块定义和属性：块定义是CAD中的一个重要概念，它可以将多个图形元素组合为一个整体，并定义一些属性。
通过使用块定义和属性，我们可以简化重复图形的绘制，并快速实现标准化的绘图要求。
4. 提高绘图速度：对于大型复杂的绘图，CAD软件可能会变得比较缓慢。
可以通过减少图形元素的数量、禁用某些视觉效果、使用图形缓存等方式来提高绘图速度。
另外，合理利用CAD软件提供的命令和快捷键，也可以加快我们的绘图速度。
5. 设置合理的打印选项：在进行打印输出之前，我们需要设置合适的打印选项，包括纸张尺寸、打印比例、图层可见性等。
这样可以确保打印出来的图纸符合预期，并且避免浪费打印材料和时间。
6. 学习并应用CAD软件的高级功能：CAD软件通常提供了许多高级功能，如三维建模、参数化设计、自定义菜单等。
学习并熟练使用这些高级功能可以帮助我们更好地实现设计目标，并提高工作效率。
以上是一些高级CAD绘图设置与调优技巧的介绍。
通过合理地设置和调整CAD软件，我们可以提高绘图质量和工作效率，更好地满足工程设计的需求。
希望这些技巧对于使用CAD软件的读者们有所帮助。
高级CAD技巧 利用参数化图形设计
高级CAD技巧：利用参数化图形设计CAD（Computer-aided design）是一套广泛应用于设计领域的计算机辅助设计工具。
在CAD软件中，有许多高级技巧可以帮助设计师更高效地完成复杂的设计任务。
其中，参数化图形设计是一项非常重要的技能，可以极大地提升设计效率。
参数化图形设计是指通过调整参数值，快速生成不同形状和尺寸的图形。
在CAD软件中，可以使用脚本语言或特定的命令来实现参数化设计。
以下是一些常用的参数化图形设计技巧：1. 尺寸参数化：将图形中的尺寸参数化，可以方便地调整图形的大小。
例如，在绘制一个矩形时，可以将矩形的宽度和高度定义为参数，然后通过修改参数值来改变矩形的大小。
2. 几何参数化：除了尺寸，图形中的几何关系也可以参数化。
例如，在绘制一个圆弧时，可以定义圆弧的半径和起始角度为参数，然后通过改变参数值来调整圆弧的形状。
3. 条件参数化：有时候，图形的某些部分只有在满足特定条件时才会出现。
在CAD软件中，可以使用条件语句来实现这种参数化设计。
例如，在绘制一个螺旋线时，可以定义一个条件，只有当半径大于某个值时，螺旋线的起始点才会出现。
4. 数组参数化：通过将图形复制并排列成一个数组，可以快速生成一系列相似的图形。
在CAD软件中，可以使用数组命令来实现这种参数化设计。
例如，在绘制一组等距的圆柱体时，可以先绘制一个圆柱体，然后通过数组命令复制并排列成一行或一列。
5. 动态交互：有些CAD软件支持动态交互式设计，可以实时调整参数值并即时预览图形。
这种交互方式非常直观，可以快速实现设计想法。
例如，在绘制一个曲线时，可以通过拖动控制点来实时调整曲线的形状。
通过合理运用参数化图形设计技巧，设计师能够快速生成不同形状和尺寸的图形，提高设计效率。
此外，参数化图形设计还具有以下优点：1. 提高设计和修改的灵活性：通过将图形中的尺寸和几何关系参数化，可以轻松修改图形的尺寸和形状，而无需重新绘制。
2. 减少错误和重复劳动：通过参数化图形设计，可以减少手动输入的错误，并避免重复劳动。
CAD高级技巧大全
AutoCAD高级技巧大全1、<AutoCAD选择技巧: >在选择编辑中,有时不小心多选了某个图元,此时在命令未结束下并不需要取消命令而重来,只须在"选择目标"的提示后输入remove回车,再在提示下逐一选择哪些多选的图元(当然别太多,否则难选啊!)即可搞定.2、 <分享我的AutoCAD裁剪技巧 >如图所示,要对右图部分圆(可以是其它边框)外的直线进行裁剪，普通办法就是选择裁剪边界后再选择要裁剪的线段即可，实际上AutoCAD还有较为简捷的办法，其做法如下：1）. 按常规执行裁剪命令，选择裁剪边界（回车确认）；2）. 在提示选择要裁剪的线段元素时输入“f”（即fence），回车确认；3）. 在提示：First Fence point下绘制与要裁剪线段相交的连续橡皮筋直线，回车确认即可（见图示）。
尚需注意两点：1.橡皮筋直线无需闭合；2.橡皮筋直线与要裁剪线段重复相交时，则剪去以后一次的部分（这点很重要哦）。
3. <Remove可用【Shift】+object 代替更方便>4. <如何在Word表格中引用AutoCAD的形位公差(如图红框区所示) >1）.将ACAD的背景设为白色,否则在WORD中不能处理背景色;2）.在ACAD中单独直接标注形位公差图框,尽量放大显示至整个绘图区;3）.使用ACAD的copyclip(拷贝至粘贴板)命令,选中形位公差图框;4）.切换至Word的表格中,粘贴即可,但此时整个表格会被挤得很乱,此时可耐点性子,利用WORD自带的图片编辑功能将形位公差图框多余的边剪去,并直接拖放形位公差图框图片至表格范围内的合适大小.为利于操作,可将文档显示放大。
可以肯定，一般的打字员、文秘是做不好这项工作的，因为她不会AutoCAD，高兴吗！5. <善用ACAD的内部函数计算器功能 >内部函数计算器功能命令: cal 可以作透明命令使用.比如偏移图元时,可以在提示输入偏移距离时输入:’cal，即Command:Specify offset distance or [Through] <Through>: ’cal回车后在Initializing...>> Expression: 提示后输入任意计算距离的等式如：100*sin(30)系统将自动计算偏移距离，再选择图元即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绘图技巧85条高级AutoCAD工程师绘图技巧1、如何替换找不到的原文字体？复制要替换的字库为将被替换的字库名，如：打开一幅图，提示未找到字体jd，你想用hztxt.shx替找AutoCAD字体文件夹(font)把里面的hztxt.shx 复制一份，重新命名为jd.shx,然后在把XX.shx放到f 此图就可以了。
以后如果你打开的图包含jd这样你机子里没有的字体，就再也不会不停的要你找字体替换2、如何删除顽固图层？方法1：将无用的图层关闭，全选，COPY 粘贴至一新文件中，那些无用的图层就不会贴过来。
如果曾中定义过块,又在另一图层中插入了这个块,那么这个不要的图层是不能用这种方法删除的。
方法2：选择需要留下的图形，然后选择文件菜单->输出->块文件，这样的块文件就是选中部分图形中没有指定的层，这些层也不会被保存在新的图块图形中。
方法3：打开一个CAD文件，把要删的层先关闭，在图面上只留下你需要的可见图形，点文件-另在文件类型栏选*.DXF格式，在弹出的对话窗口中点工具-选项-DXF选项，再在选择对象处打钩，点确定，择保存对象了，把可见或要用的图形选上就可以确定保存了，完成后退出这个刚保存的文件，再打开来看看的图层不见了。
方法4：用命令laytrans，可将需删除的图层影射为0层即可，这个方法可以删除具有实体对象或图层。
3、打开旧图遇到异常错误而中断退出怎么办？新建一个图形文件，而把旧图以图块形式插入即可。
4、在 AUTOCAD中插入 EXCEL表格的方法。
复制EXCEL中的内容，然后在CAD中点编辑（EDIT）--选择性粘贴（PASTE SPECIAL）--AutoCAD图点-插入后炸开即可。
5、在 Word文档中插入 AutoCAD图形的发法。
可以先将AutoCAD图形拷贝到剪贴板，再在Word文档中粘贴。
须注意的是，由于AutoCAD默认背景颜景颜色为白色，首先应将AutoCAD图形背景颜色改成白色（工具-选项-显示-颜色）。
另外，AutoCAD图形往空边过大，效果不理想，可以利用Word图片工具栏上的裁剪功能进行修整，空边过大问题即可解决。
6、将AutoCAD中的图形插入WORD中有时会发现圆变成了正多边形怎么办？用VIEWRES命令，将它设得大一些，可改变图形质量。
7、将AutoCAD中的图形插入WORD时线宽问题。
当需要细线时，请使用小于等于0.25的线宽；当需要粗线时，设置大于0.25的线宽（大于0.25的线打印出来的宽度大于0.5mm）。
注意：必须在CAD里面激活线宽显示，如果从Word里面双击编辑过图片，当需要的线宽在0.25--0.5之间时，请使用多段线设置宽度。
8、AutoCAD在XP操作系统下打印时致命错误怎么办？这跟AutoCAD 2002及以上版本使用打印戳记有关。
在2000版时，增补的打印戳记功能就有很多的BUG 本后就直接做为AutoCAD功能。
该功能在98操作系统中是完全没有问题的，但在有些XP系统中就会出错好不要去开启该功能。
如果你已经不幸开启了该功能而使AutoCAD在打印时出现致命错误，解决的方法只能的根目录下找到AcPltStamp.arx文件，把它改为其它名称或删除掉，这样再进行打印就不会再出错了，但能，该方法对于2002版及2004版均有效。
9、在 AutoCAD2002中移动文字就出错是什么缘故？移动文字时注意不要跨越尺寸线等文本，否则cad就会出现致命错误，取消正交绕过这些对象。
10、打开dwg文件时，系统弹出“AutoCADMessage”对话框提示“Drawingfileisnotvalid”，告诉用户文这种情况下可以先退出打开操作，然后打开“File”菜单，选“DrawingUtilities/Recover”命令用键盘输入“recover”，接着在“SelectFile”对话框中输入要恢复的文件，确认后系统开始执行恢复文11、在多行文字（ mtext）命令中使用 Word97编辑文本。
Mtext多行文字编辑器是AutoCADR14中的新增功能，它提供了Windows文字处理软件所具备的界面可以利用Word97的强大功能编辑文本，这一功能可以用如下方法实现：打开"Tools"菜单选"Preferences"对话框弹出后，打开"Files/TextEditor，Dictionary， andFontFileName/TextEditorApplication/Interna 出现"Selectafile"对话框，接着找到"Winword.exe"应用程序文件，击"打开"钮，昀后单击"OK"返回。
完成再使用mtext命令时系统将自动调用我们熟悉的Word97应用程序，为AutoCAD中的文本锦上添花。
12、AutoCAD图导入 photoshop的方法。
这已经是一个很古老的问题了，解决的方法就是"虚拟打印"！下面一步步的来（为方便大家，采取面是英文版）：1) 打开"文件(file)"菜单下的"打印机管理器(plottermanager）"。
2) 运行"打印机添加向导（Add-A-Plotter Wizard）。
3) 点击"下一步（next)"，在右边的选项中选择"我的电脑（MyComputer)",继续"下一步"，进入"打印机型选择页面。
4) 在左边的"厂商（Manufacturers)"中选择"光栅文件格式（Raster File Formats)"，这是我们可以（Model)"中列出了很多种我们熟悉的图形格式，我习惯于使用JPG格式，选择"独立的JPEG编组（Indep JFIF)"，点击"下一步（next)"，直到完成。
这样我们以后就可以将CAD图形输出位JPG格式了。
接下来我它。
5) 用CAD做好一幅图后，我们打开"文件(file)"菜单下的"打印（plotter...)"。
在打印对话框中，我们刚刚装好的"Independent JPEG Group JFIF"，在下面的"打印到文件（plot to file)"里添上生成的文文件就是一个可以再photoshop中编辑的图形了。
在页面设置中选择一个我们需要的尺寸，其他的就和使用一样的。
点击打印后，等几秒钟，图形就生成了。
注：系统默认的页面尺寸只有1280*1600，这个尺寸要。
我们可以在打印机的属性中自定义我们所需要的尺寸。
Enjoy!补充：如果cad是2004或更高版本机了，在打印设备中有一个"PublishToWeb JPG.pc3"的打印机，直接用就行了6) 补充曾老师的一点，如果你想导出纯黑色线形记得要在出图的同时把所有颜色的笔号都改为7号色黑色的图了，记得要在PS里把模式改为RGB，这样图象会更清晰。
13、修改完ACAD.PGP文件后，不必重新启动AUTOCAD立刻加载刚刚修改过的 ACAD.PGP文件的方法。
键入REINIT命令，钩选PGP，再确定。
14、从备份文件中恢复图形首先要使文件显示其扩展名（打开我的电脑在工具--文件夹选项--查看-把隐藏已知文件的扩展名前面显示所有文件（打开我的电脑在工具--文件夹选项--查看-隐藏文件和文件夹-选显示所有文件和文件夹）；再的位置可以在工具-选项-文件-临时图形文件位置查到），将其重命名为".DWG"格式；昀后用打开其他CAD 即可。
15、解决AutoCAD2005不能注册的方法去掉文件和文件夹的隐藏性。
删除 C:\Documents and Settings\All Users\Application Data\Aut Licenses\B2260000.dat16、acad.pgp文件的修改XP：到c:\\Documents and Settings\自己的用户名\Application Data\Autodesk\AutoCAD2004\R16.0\chs\Support\acad.pgp.修改就行了。
98：到c：\\windows\Application Data\Autodesk 2004\R16.0\chs\Support\acad.pgp.17、AUTOCAD中的工具栏不见了怎么办？点工具--选项--配置--重置；也可用命令MENULOAD，然后点击浏览，选择ACAD.MNC加载即可。
18、如何关闭CAD中的*BAK文件？1) 工具--选项，选"打开和保存"选项卡，再在对话框中将"每次保存均创建备份"即"CREAT BACKUP CO 前的对钩去掉。
2) 也可以用命令ISAVEBAK,将ISAVEBAK的系统变量修改为0，系统变量为1时，每次备份文件。
19、如何调整AUTOCAD中绘图区左下方显示坐标的框？按F6键切换。
或者将COORDS的系统变量修改为1或者2。
系统变量为0时，是指用定点设备指定点时变量为1时，是指不断更新坐标显示。
系统变量为2时，是指不断更新坐标显示，当需要距离和角度时，显角度。
20、绘图时没有虚线框显示怎么办？修改系统变量DRAGMODE，推荐修改为AUTO。
系统变量为ON时，再选定要拖动的对象后，仅当在命令拖动时显示对象的轮廓；系统变量为OFF时，在拖动时不显示对象的轮廓；系统变量位AUTO时，在拖动时File"菜单，选"DrawingUtilities/Recover"命令，或者在命令行直接用键盘输入"recover"，接着在"Sele 要恢复的文件，确认后系统开始执行恢复文件操作。
21、选取对象时拖动鼠标产生的虚框变为实框且选取后留下两个交叉的点怎么办？将BLIPMODE的系统变量修改为OFF即可。
22、命令中的对话框变为命令提示行怎么办？将CMDDIA的系统变量修改为1。
系统变量为0时，为命令行；系统变量为1时，为对话框。
23、如何给AutoCAD工具条添加命令及相应图标？以CAD 2004为例 CAD的工具条并没有显示所有可用命令，在需要时用户要自己添加。
例如绘图工具条（mline），就要自己添加。
做法如下：视图－>工具栏－>命令选项卡，选中绘图右侧窗口显示相应命点左键把它脱出，若不放到任何已有工具条中，则它以单独工具条出现；否则成为已有工具条一员。
