JKQ3000AB直流系统通讯规约(080328)
jk3s三相全数字调功器说明书

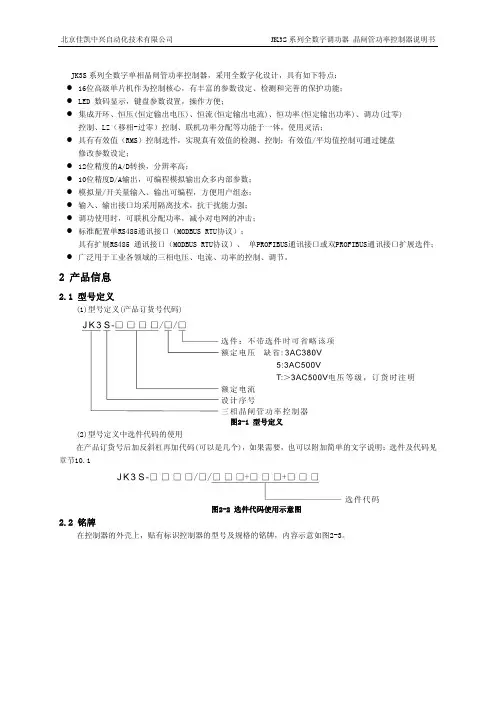

GB/T3859.1-93、GB/T3859.2-93
2.7 认证
北京佳凯中兴自动化技术有限公司的产品从设计、生产、服务等方面已通过 ISO9001 认证。
2.8 缩略语
RS485
通讯接口
MODBUS
通讯协议
PROFIBUS
现场总线规范（Process Field Bus）
RTU
MODBUS 的一种通讯模式
0
输入信号 DC1～5V
0 1 × × ××
0
DC0～20mA 1 1 × × ××
1
DC0～5V
0 1 × × ××
1
DC0～10V 0 0 × × ××
1
AI2
DC0～5V
× × 1 ×××
输入信号 DC0～10V × × 0 ×××
（2）开关量输入信号与SW1的拨码状态（×表示与拨码位无关）
端口
功能
说明
主回路端子
主回路电源
JK3S-****:3AC380V,30～65Hz
JK3S-****/5:3AC500V,30～65Hz
JK3S-****/T:＞3AC500V,30～65Hz
主回路输出
连接负载
保护地
要求可靠接地
控制端子
控制电源
控制器工作电源；AC100～240V 45～65Hz
风机电源输入
模拟给定参考电源，负载能力＜5mA
模拟输入1
DC0～20mA/DC4～20mA
输入阻抗：250Ω
DC0～5V/DC0～10V/DC1～5V 输入阻抗：25KΩ
可编程，光电隔离
通过拨码开关和参数设置(4.11菜单)选择信号类型
模拟输入2
数据通信规约的基本概念汇总
传输控 制字符
传输报 文格式
传输 速率 通信 方式
呼叫应 答方式
同步 方式
差错控 制方式
重庆电力高等专科学校
变电站综合自动化
用于与主站的通信
序号 规约名称 备注
1
2 3 4 5
CDT
Polling IEC60870-5-101 IEC60870-5-103 IEC60870-5-104 简称101规约，用于厂站RTU与调度的通 信标准
数据通信规约的基本概念
变电站综合自动化
数据通信规约的基本概念 通 信 规 约 变电站综合自动化系统中， 为了保证通信双方能有效、可靠传输信息， 必须有一套关于信息传输的顺序、信息格式和信息 内容等约定，以约束双方进行正确、协调 的工作。
重庆电力高等专科学校
Байду номын сангаас
变电站综合自动化
数据通信规约的基本概念
数据 编码
简称103规约，用于继电保护等间隔层设 备与厂站层设备间的数据通信标准
101规约的应用层与TCP/IP提供的传输功 能的结合,即网络规约
6
7 8 9 10 11
XT9702扩展CDT规约
DISA扩展CDT规约 SC1801规约 RTU模式下的ModBus规约 NDP3.0规约 DL/T634.5104-2002规约
重庆电力高等专科学校
重庆电力高等专科学校
变电站综合自动化
用于智能设备的通信
序号 规约名称 备注
1 2 3 4 5 6 7 8 9
DL/T451-91循环式远动规约（CDT） IEC60870-5-103 ModBus LFP3.0把欧串口规约 南自94保护串口规约 ABB SPABUS规约 DL/T719-2000电度表通信规约 各种直流监控规约 IEC61850规约
PowerSCADA变电站监控说明书
PowerSCADA 3000 变电站监控系统技术说明书深圳市康必达控制技术有限公司目录目录 (2)第一章系统整体结构描述 (4)1．系统特点 (4)1.1系统的开放性 (4)1.2系统的分布性 (4)1.3系统的可靠性和安全性 (5)1.4系统的可维护性 (5)1.5系统的实时性 (5)1.6系统的可用性 (5)1.7系统软件特点 (6)2.系统配置概述 (6)2．1系统网络结构 (6)2.2系统规模及节点功能 (6)2．2．1前置机系统 (6)2．2．2后台服务器 (7)2．2．3调度工作站 (7)2．2．4维护工作站 (7)2．2．5WEB服务器 (8)2．2．6物理隔离装置 (8)3．监控系统硬件选型原则 (8)4．监控系统数据流向图 (9)5．典型配置图（网络结构带WEB发布） (9)6．典型配置图（双机系统） (10)7．监控系统软件清单 (11)第二章主站系统软件支持平台 (12)1.1全面采用开放的工业及国际标准作为基础支撑平台 (12)1.1．1数据库管理系统 (13)1.1．2实时数据库访问接口 (14)1.1．3分布式系统管理与监视 (15)1.1．4高级脚本语言 (16)1.1．5图形系统 (16)1.2提供二次开发接口 (17)第三章 SCADA功能 (18)1.1数据采集与处理 (18)1.2控制和调节 (20)1.3事故追忆（PDR） (21)1.4事故分析 (22)1.5事件顺序记录 (22)1.6报警处理 (22)1.7大屏幕投影系统接口 (23)1.8系统时钟和时钟同步 (24)1.9网络拓扑和动态着色 (24)1.10实时数据库 (24)1.11人机界面 (24)1.12用户管理 (26)1.13系统的可维护性 (27)1.14历史数据和报表处理 (27)1.15网络通讯子系统 (28)1.16系统时间的统一 (29)1.17系统的设备管理及监视功能 (29)1.18通讯规约 (29)第四章电压无功调节（VQC） (30)第五章WEB发布 (32)第六章系统性能指标 (33)第七章遵循的主要标准 (36)第八章与WINCC等通用组态软件的比较 (37)第一章系统整体结构描述综述PowerSCADA3000变电站监控系统的设计遵循高起点、高水平的原则，充分结合实用、先进、可靠、经济等几方面因素，以满足用户需求为最终目标。
盈创信通-IntGate工业智能网关产品选型手册
规约 ModbusASCII ModbusRTU ModbusTCP ModbusRTUEx OPCClient CDT91 DLT645 DNP3.0 IEC101 IEC102 IEC103 IEC104 IEC61850 BACnetIP BACnetMSIP MeterBus BA_KT_PAIGU BA_UPS_EMERSON SNMP BA_UPS_KESHIDA RELAY_NR103 RELAY_ABB_REF RELAY_DVP600N RELAY_MLNR101 RELAY_ML1000 RELAY_SWL101 RELAY_HL_SV RELAY_TH_LW RELAY_TK_MPS RELAY_NZ_NET103 RELAY_SIEMENS_103 PLC_SIEMENS_S7200_PPI PLC_SIEMENS_S7200 PLC_SIEMENS_S7300_MPI PLC_SIEMENS_S7300_TCP PLC_AB_PLC2 PLC_AB_PLC5_DF PLC_AB_PLC500_DF PLC_ABB_AC500 PLC_MITSUBISHI_FX PLC_LG_XGT PLC_MODICON PLC_OMRON_HOSTLINK PLC_OMRON_TOOLBUS PLC_FUJI PLC_DELTA
产品规格
硬件规格 芯片架构 CPU RAM Flash SD 存储卡 10/100Mbps 隔离保护 RS232/485 光电隔离保护 防雷击浪涌保护 CAN 总线端口 GPRS WCDMA/CDMA2000 DI/DO
输入电源
功耗（瓦） 外壳 重量（KG） 尺寸（长 X 宽 X 高 cm） 存储温度 工作温度
IntGate TD-X6000
应用结构
通合电子直流柜THJK004G-3S-240V监控器通信规约(MODBUS)V1.0.0
文档编号THJS-TXXY-0007文档名称THJK004G-3S-240V监控器通信规约拟制审核批准版本修订历史记录版本改版日期改版说明拟制审核批准1.1 2009-6-20 更新格式1.2 2010-6-23 设计更改1.2.1 2010-10-22 MODBUS规约增加遥调时间命令（一） MODBUS通信规约一、概述本文描述了THJK004G-3S-240V监控器数据上报的MODBUS协议通讯规约标准，应用于监控器向上位机设备上报数据时的通讯规约。
二、适用范围本规约适用于通合电子生产的THJK004G-3S-240V监控器与上位机之间进行串行通信，适用机型包括： THJK004G-3S-240V，是开发、测试此类监控器MODBUS协议通讯软件的依据。
三、物理接口接口标准为RS485。
通讯方式为异步串行通信，波特率支持：2400\ 4800 \9600，每帧数据10位（包括1位起始位、8位数据和1位停止位，无奇偶校验）。
四、命令格式1、遥测1.1 读取系统模拟量1)上位机下传信息：定义地址功能码STAR ADDR 寄存器个数CRC校验数据ADDR 03H 0000H 0014H CRC16字节数 1 1 2 2 2注：a)ADDR：监控设备地址。
范围:01H—99H，FF为广播地址（下同）。
b)START ADDR：为所操作寄存器的起始地址（下同）。
c) 校验码：前面所有字节的CRC16校验，采用标准CRC16校验，生成多项式为：X16+X12+X2+1（0X1005）。
2)微机监控器返回信息：定义地址功能码长度返回数据CRC校验数据ADDR 03H 28H DATA CRC 16字节数 1 1 1 40 2注：a)长度：微机监控器返回信息的字节数（下同）。
b)DATA定义：字节序号定义传输方式放大系数01－02 电池1电压H-L 1003－04 母线1电压H-L 1005－06 系统1电压H-L 1007－08 电池1电流H-L 1009－10 母线1电流H-L 1011－12 电池1温度H-L 1013－14 电池2电压H-L 1015－16 母线2电压H-L 1017－18 系统2电压H-L 1019－20 电池2电流H-L 1021－22 母线2电流H-L 1023－24 电池2温度H-L 1025－26 1路交流AB电压H-L 1027－28 1路交流AC电压H-L 1029－30 1路交流BC电压H-L 1031-32 2路交流AB电压H-L 1033－34 2路交流AC电压H-L 1035－36 2路交流BC电压H-L 1037-38 系统1电流H-L 1039-40 系统2电流H-L 101.2 读取母线绝缘1)上位机下传信息：定义地址功能码STAR ADDR 寄存器个数CRC校验数据ADDR 03H 0020H 0008H CRC 16字节数 1 1 2 2 22)微机监控器返回信息：定义地址功能码长度返回数据CRC校验数据ADDR 03H 10H DATA CRC 16字节数 1 1 1 16 2DATA定义：字节序号定义传输方式放大系数01－02 1段正对地电阻H-L 1003－04 1段负对地电阻H-L 1005－06 1段正对地电压H-L 1007－08 1段负对地电压H-L 1009－10 2段正对地电阻H-L 1011－12 2段负对地电阻H-L 1013－14 2段正对地电压H-L 1015－16 2段负对地电压H-L 101.3 读取单只电池电压1)上位机下传信息：定义地址功能码STAR ADDR 寄存器个数CRC校验数据ADDR 03H 0030H～00F4H 001CH CRC 16字节数 1 1 2 2 2注：起始地址0030H ：1组1～28节电池； 004CH：1组29～56节电池;0068H ：1组57～84节电池；0084H：1组85～112节电池;00A0H ：2组1～28节电池； 00BCH：2组29～56节电池;00D8H ：2组57～84节电池；00F4H：2组85～112节电池;2)微机监控器返回信息：定义地址功能码长度返回数据CRC校验数据ADDR 03H 38H DATA CRC 16字节数 1 1 1 56 2注：a)DATA定义：字节序号定义传输方式放大系数单位01－02 1#电池电压H-L 100 V …………………………55－56 28#电池电压H-L 100 V2、遥信1）上位机下传信息：定义地址功能码STAR ADDR 数据长度CRC校验数据ADDR 02H 0200H 0190H CRC 16字节数 1 1 2 2 22）微机监控器返回信息：定义地址功能码长度返回数据CRC校验数据ADDR 02H 32H DATA CRC 16字节数 1 1 1 49 2DATA定义：编号01 母线1电压(BIT0) 1-过压0-正常母线1电压(BIT1) 1-欠压0-正常电池1电压(BIT2) 1-过压0-正常电池1电压(BIT3) 1-欠压0-正常单体1电池(BIT4) 1-异常0-正常电池1过流(BIT5) 1-过流0-正常母线1绝缘(BIT6) 1-异常0-正常电池1均浮充状态(BIT7) 1-均充0-浮充编号02 母线2电压(BIT0) 1-过压0-正常母线2电压(BIT1) 1-欠压0-正常电池2电压(BIT2) 1-过压0-正常电池2电压(BIT3) 1-欠压0-正常单体2电池(BIT4) 1-异常0-正常电池2过流(BIT5) 1-过流0-正常母线2绝缘(BIT6) 1-异常0-正常电池2均浮充状态(BIT7) 1-均充0-浮充编号03 1#交流(BIT0) 1-失电0-正常1#交流(BIT1) 1-缺相0-正常1#交流(BIT2) 1-输入异常0-正常1#交流投切(BIT3) 1-投入0-切除2#交流(BIT4) 1-失电0-正常2#交流(BIT5) 1-缺相0-正常2#交流(BIT6) 1-输入异常0-正常2#交流投切(BIT7) 1-投入0-切除编号04 充电模块1～8通讯中断1-通讯中断0-正常编号05 充电模块9～16通讯中断1-通讯中断0-正常编号06 充电模块17～24通讯中断1-通讯中断0-正常编号07 充电模块25～30通讯中断(BIT0～BIT5)1-通讯中断0-正常编号08 综合测量模块(BIT0)1-通讯中断0-正常1#绝缘检测(BIT1)2#绝缘检测(BIT2)1#开关量模块(BIT3)2#开关量模块(BIT4)编号09 1～4电池巡检(BIT0～BIT3) 1-通讯中断0-正常编号10 1～8充电模块故障1-故障0-正常编号11 9～16充电模块故障1故障0-正常编号12 17～24充电模块故障1故障0-正常编号13 25～30充电模块故障(BIT0～BIT5)1故障0-正常编号14 1# 1～8 支路绝缘状态1-接地0-正常编号15 1# 9～16 支路绝缘状态1-接地0-正常编号16 1# 17～24支路绝缘状态1-接地0-正常编号17 1# 25～32支路绝缘状态1-接地0-正常编号18 1# 33～40支路绝缘状态1-接地0-正常编号19 1# 41～48支路绝缘状态1-接地0-正常编号20 1# 49～56支路绝缘状态1-接地0-正常编号21 1# 57～64支路绝缘状态1-接地0-正常编号22 2# 1～8 支路绝缘状态1-接地0-正常编号23 2# 9～16 支路绝缘状态1-接地0-正常编号24 2# 17～24支路绝缘状态1-接地0-正常编号25 2# 25～32支路绝缘状态1-接地0-正常编号26 2# 33～40支路绝缘状态1-接地0-正常编号27 2# 41～48支路绝缘状态1-接地0-正常编号28 2# 49～56支路绝缘状态1-接地0-正常编号29 2# 57～64支路绝缘状态1-接地0-正常编号30 1～8 开关1-告警/分位0-正常/合位编号31 9～16 开关1-告警/分位0-正常/合位编号32 17～24 开关1-告警/分位0-正常/合位编号33 25～32 开关1-告警/分位0-正常/合位编号34 33～40 开关1-告警/分位0-正常/合位编号35 41～48 开关1-告警/分位0-正常/合位编号36 49～56 开关1-告警/分位0-正常/合位编号37 57～64 开关1-告警/分位0-正常/合位编号38 65～72 开关1-告警/分位0-正常/合位编号39 73～80 开关1-告警/分位0-正常/合位编号40 81～88 开关1-告警/分位0-正常/合位编号41 89～96 开关1-告警/分位0-正常/合位编号42 充电模块31～38通讯中断1-通讯中断0-正常编号43 充电模块39～46通讯中断1-通讯中断0-正常编号44 充电模块47～54通讯中断1-通讯中断0-正常编号45 充电模块55～60通讯中断(BIT0～BIT5)1-通讯中断0-正常编号46 31～38充电模块故障1-故障0-正常编号47 39～46充电模块故障1故障0-正常编号48 47～54充电模块故障1故障0-正常编号49 55～60充电模块故障(BIT0～BIT5)1故障0-正常编号50 1～3INV模块通信中断(BIT0～BIT2)1-通讯中断0-正常1～3INV模块故障(BIT3～BIT5)1故障0-正常3、遥调1）上位机下传信息：定义地址功能码起始地址设置数据CRC校验数据ADDR 06H 0001H HL CRC 16字节数 1 1 2 2 2DATA定义：起始地址定义传输方式放大系数单位0001 浮充电压H-L 10 V 0002 均充电压H-L 10 V0003 电池充电限流 H-L 10 A2）微机监控器返回信息：原数据包返回定义 地址 功能码 起始地址 设置数据 CRC 校验 数据ADDR06H 0001H HL CRC 16 字节数 112224、遥控1）上位机下传信息：定义 地址 功能码 输出地址 VALUE CRC 校验 数据 ADDR 05 **XXH DATA CRC 16 字节数11222注：输出地址和DATA 的定义：**XXH **- 78H ：开/关机信息 79H ：均/浮充信息 XX-地址信息 FFH(系统内广播) DATA开机：0XFF00关机：0X0000 均充：0XFF00浮充：0X00002）微机监控器返回信息：定义 地址 功能码 遥控编号 VALUE CRC 校验 数据 ADDR 05H **XXH DATA CRC 16 字节数11222注：DATA 定义：00表示：接收正确 04表示：接收错误 5、遥调时间1）上位机下传信息：定义 地址 功能码 起始地址 寄存器数 字节数 设置数据 CRC 校验 数据 ADDR 10H 0004H 0007H 0EH HL CRC16 字节数 11221142DATA 定义：2）微机监控器返回信息：定义 地址 功能码 起始地址 寄存器数 CRC 校验 数据ADDR 10H0004H0007HCRC 16设置数据定义 传输方式 设置范围 1 特征码 H-L 固定为0xFFFF2 年 H-L 0-993 月 H-L 1-124 日 H-L 1-315 时 H-L 0-236 分 H-L 0-59 7秒H-L0-59THJS-TXXY-0007字节数 1 1 2 2 2。
MODBUS3.0 照明信号WZB-7
KJ2003监控系统MODBUS3.0照明综保通讯规约（第三版）电光防爆科技股份有限公司2009年7月MODBUS-RTU V3.0 照明信号综保通讯规约说明目录一、MODBUS 通讯协议简介二、通讯信息传输过程三、MODBUS 功能码简介四、错误校验码（CRC 校验）五、各指令对应的地址范围附件：CRC 校验算法程序一、MODBUS 通讯协议简介：MODBUS 协议是应用于电子控制器上的一种通用语言。
通过此协议，控制器相互之间、控制器经由网络（例如以太网）和其它设备之间可以通信。
它已经成为一通用工业标准。
有了它，不同厂商生产的控制设备可以连成工业网络，进行集中监控。
MODBUS是一个请求／应答协议，并且提供功能码规定的服务。
MODBUS 是一种应用层报文传输协议，用于在通过不同类型的总线或网络连接的设备之间的客户机／服务器通信。
注:MODBUS是Modicon公司的注册商标。
数据编码：MODBUS 使用最高有效字节在低地址存储的方式表示地址与数据项。
即当发送多个字节时，首先发送最高有效字节。
例如：寄存器大小 值16 位 0x1234 发送的第一字节为 0x12 然后发0x34 通讯数据的类型及格式：信息传输为异步方式，以字节为单位，每字节为10 位的格式传输：字格式（串行数据）10 位二进制起始位 1 位，0数据位8 位，最低的有效位先被发送奇偶校验位偶校验停止位 1 位，1波特率 9600bps通讯数据（信息帧）格式：数据格式 地址码 功能码 数据区 CRC校验数据长度 1字节 1字节 N字节 16位CRC校验码2数据字节： 1个字节由8 位二进制数（8Bit）组成。
CRC 校验： CRC 生成后，低字节在前，高字节在后。
MODBUS-RTU的帧结构：在RTU 模式中，新的信息总是以至少3.5个字符的静默时间开始。
紧接着传送第一个域:设备地址。
整帧信息必须以一个连续的数据流进行传输。
如果信息结束前存在超过1.5个字符以上的间隔时间，则出错。
英可瑞IARM系列监控系统说明书
-1-
深圳市英可瑞科技开发有限公司
出 版 说Leabharlann 明内容介绍为指导相关电源设备生产厂利用我公司的相关产品设计生产电源系统， 特编制本技术指 导书。 本书详细地描述了 IARM 系列监控的外观、功能和参数指标、接口定义和操作说明等内 容。
读者对象
本书适合于电源合作生产厂家、用户、设计与维护工程师等。
本书的约定
深圳市英可瑞科技开发有限公司 版权所有，保留一切权利。 在没有得到本公司书面许可前，任何单位和个人不得擅自摘抄、复制本书（软件 等）的一部分或全部，不得以任何形式（包括资料和出版物）进行传播。 内容如有改动，恕不另行通知。
Copyright by Shenzhen Increase Science and Technology Development Co.，Ltd. All rights reserved. The information in this document is subject to change without notice. No part of this document may in any form or by any means (electronic， mechanical ， micro-copying ， photocopying ， recording or otherwise) be reproduced，stored in a retrieval system or transmitted without prior written permission from Shenzhen Increase Science and Technology Development Co.，Ltd.
深圳市英可瑞科技开发有限公司内容介绍为指导相关电源设备生产厂利用我公司的相关产品设计生产电源系统特编制本技术指本书详细地描述了iarm系列监控的外观功能和参数指标接口定义和操作说明等内读者对象本书适合于电源合作生产厂家用户设计与维护工程师等
PCS-9655_X_说明书_国内中文_国内标准版_X_R1.21
1.1 应用 ................................................................................................................................ 1
1.2 功能 ................................................................................................................................ 1
南京南瑞继保电气有限公司
技术支持，请联系： 电话：025-52107703、8008289967、4008289967 传真：025-52100770 或登陆网站：/ser_sup
公司地址：中国南京江宁区苏源大道 69 号 邮编：211102 公司网址：
我们对本文档及其中的内容具有全部的知识产权。除非特别授权，禁止复制或向第三方分发。凡侵犯本公司版权等知识产权的，本公司必 依法追究其法律责任。 我们定期仔细检查本文档中的内容，在后续版本中会有必要的修正。但不可避免会有一些错误之处，欢迎提出改进的意见。 我们保留在不事先通知的情况下进行技术改进的权利。
2.3 管理功能参数.................................................................................................................. 9
2.3.1 时钟性能参数....................................................................................................... 9
奥特迅jkq3000a(b)
奥特迅直流系统后台通讯帮助（后附规约）一，通讯与后台1，此规约适用于JKQ-3000A(B，BM)系列监控器。
2，JKQ-3000A(B，BM)系列监控器COM1为默认后台通讯口，COM2-COM6亦可作为后台通讯口。
COM1支持RS485,RS232,RS422。
C0M2-COM6仅支持RS485。
若COM1口通讯质量不理想，可用COM2-COM6中空闲的端口通讯后台。
若COM1口通讯质量不理想，其他端口亦被使用，请致电我司。
COM1口接线方法：C0M2-COM6端口接线方法：COM1作为后台通讯端口的参数设置如下：直流系统的运行参数不宜随意修改，若设置不当会造成系统的不正常运行或不能在最佳状态下运行，请注意主菜单＞2＞参数设置主菜单下按“2”：请输入设置密码：密码为５位数字，若输入密码正确，按“确认”键则进入参数设置页，否则返回上一屏：注意：密码可以修改，出厂时为“11111”。
参数设置＞6＞其它＞2＞通讯设置可进行监控器通讯端口参数的设置通讯端口： 01 用键修改通讯协议： 10本机地址： 001........地址需分配上位地址： 016........一般不需改动波特率： 1200 BPS...（推荐值）停止位： 01 位奇偶位：无校验通讯方式： RS485.....（可转换RS232）右侧方向键区左、右键和更改数值上图为JKQ-3000B(BM)监控器画面，JKQ-3000A监控器需翻显示。
COM2--COM6作为后台通讯端口的参数设置如下：以COM2为例：通讯端口： 02 用键修改通讯协议： 10.........奥特迅规约本机地址： 031........地址需分配上位地址： 016........一般不需改动波特率： 1200 BPS...（推荐值）停止位： 01 位奇偶位：无校验通讯方式： RS485 测试返回下页3，后台机设置建议：1）指令下发周期建议设置为4-8秒，波特率推荐1200 BPS2）我司监控器内本位机地址、上位机地址均为十进制数据。
JKQ3000AB监控器CDT通讯规约信息表精品
直流监控系统与综合自动化系统CDT通讯测试1 •通信格式全双工异步串行通讯，波特率：可选（1200, 2400, 4800, 9600 ）,数据格式为每帧10位，1 位起始位、8位数据位、1位停止位无奇偶校验位。
2.采集直流系统模拟量（重要遥测）功能码遥测名称小数精度实际值通讯数值结论0 充电机一组输出电压1 充电机一组输出电流2 充电机一组纹波系数3 蓄电池#1电压4 蓄电池#1电流5 畜电池#1温度6 蓄电池#1湿度7 控制母线#1电压8 控制母线#1电流9 合闸母线#1电压10 合闸母线#1电流11 交流#1 A相电压12 交流#1 B相电压13 交流#1 C相电压14 交流#1 A相电流15 交流#1 B相电流3.采集直流系统模拟量（次要遥测）功能码遥测名称小数精度实际值通讯数值结论16 交流#1 C相电流17充电机二组输出电压充电机二组输出电流1819充电机二组纹波系数20 蓄电池#2电压21 蓄电池#2电流22 蓄电池#2温度23 蓄电池#2湿度功能码 遥测名称 小数 精度 实际 值通讯 数值结论32 交流#2 B 相电流33 交流#2 C 相电流33 二组充电机输出电压34 三组充电机输出电流35 四组充电机输出电压36 四组充电机输出电流37 三路交流A 相电压38 三路交流B 相电压39 三路交流C 相电压40 三路交流A 相电流41 三路交流B 相电流42 三路交流C 相电流43一组蓄电池第1节电 池电压值=（V1L +V1H*256） * 0.01V44一组第2节电池电压 值=(V2L + V2H*256) * 0.01V61一组第19节电池电压 值=(VnL + VnH*256) * 0.01V5. 采集直流系统运行状态（遥信）充电机一组状态 充电机一组模块状态 蓄电池一组状态 充电机二组状态24 25 26 27 28 29 30 314. 采集直流系统模拟量 控制母线#2电压 控制母线#2电流 合闸母线#2电压 合闸母线#2电流 交流#2 A 相电压 交流#2 B 相电压 交流#2 C 相电压 交流#2 A 相电流（次要遥测）F2 F3 F4充电机二组模块状态蓄电池二组状态一段母线状态二段母线状态装置状态熔断器状态开关状态开关状态充电机三组状态充电机四组状态充电机五组状态说明1) SnSO:为系统开关量当前状态，每一位代表一个开关量。
NDQ3A
3150 1600-3150
5000 4000-5000
额定工作电压Ue（V） 额定绝缘电压Ui（V） 额定冲击耐受电压Uimp（kV） 触头转换时间max（ms） 转换动作时间max（ms） 额定短时耐受电流Icw（kA） 额定短路接通能力Icm（kA）峰值 操作循环周期（分钟/次）
机械寿命（次） 电气寿命（次）
备用电源检测
三相
电源检测类型
过压 / 欠压 / 缺相
发电机频率检测
■
自动 / 手动转换
■
手动按键操作
■
自投自复
■
自投不自复
■
发电机启动信号
■
电源 / 合闸状态显示
■
脱扣状态显示
■
显示方式
LED
欠压值可调
■
过压值可调
-
延时时间可调
■
电源状态输出
-
合闸状态输出
■
备用电源异常报警
■
卸载指令输出
■
消防切非
■
仅 C型 -
NDQ3A-D 分体 三相 三相
过压 / 欠压 / 缺相 ■ ■ ■ ■ ■ ■ ■ ■
LED+LCD ■ ■ ■ ■ ■ ■ ■ ■ ■
20
工作模式
自投自复
当常备用电源都正常时，控制器发出指令，常用执行开关（触头）闭合，常用电源接通； 当常用异常时，控制器发出指令，常用执行开关（触头）断开，备用开关（触头）闭合，备用电源接通； 当常用电源恢复正常时，控制器发出指令，备用执行开关（触头）断开，常用开关（触头）闭合，常用电源重新接通。
05
NDQ2
09
NDQ2A
11
NDQ3
13
直流电源系统JKQ2000D集中监控器培训课件
直流电源系统JKQ2000D 集中监控器性能（一）整体概述充电器主要由交流配电单元、充电模块、直流馈线、集中监控单元、绝缘监测单元、降压单元和蓄电池等部分组成。
交流配电单元主要有交流检测回路、防雷保护回路（雷击浪涌吸收器）组成。
交流电源如果三相平衡，则LED 等亮，表示电源正常，当三相不平衡严重或缺相，就发出故障告警信号，同时LED 灯灭（如下图）。
雷击浪涌吸收器能够具有防雷和抑制电网瞬间过电压的功能，如果防雷器故障，防雷器的工作状态窗口由绿变红，就要更换防雷模块。
充电模块是完成提供蓄电池的充电电流和负荷电流的元件。
采用（N+1）冗余方式供电，即在用N 个模块满足电池的充电电流（0.1C 10）加上经常性负荷电流的基础上，增加一个备用模块。
例如：200AH 电池组，经常性负荷（Ij ）为10A 的直流系统，可算出充电器的最大输出电流为： 最大输出电流=0.1C 10+ Ij=0.1*200+10=30A如采用容量为10A 的充电模块，取N=3，N+1=4。
备用模块采用热备用方式，直接参与正常工作。
系统正常时，充电器对蓄电池的均/浮充电压通常会高于控制母线允许的波动电压范围，采用多级硅调压装置串接在充电机输出（或蓄电池）与控制母线之间，使调压装置的输出电压满足控制母线的要求。
直流馈线单元是将直流电源通过负荷开关送至各用电设备的配电单元。
绝缘监测单元用于监测直流系统电压及其绝缘情况，在直流电压过、欠压或直流系统绝缘强度降低等异常情况下发出声光告警，并将对应告警信息发至集中监控器。
（二）JKQ2000D集中监控器JKQ2000D集中监控器是充电器的主要部件，以PC工控机为主机，配有大屏幕汉字显示和输入键盘，面板光字牌报警。
集中监控器通过分散控制方式，对直流系统充电模块、绝缘监测模块、电池组、母线、配电等进行实时监控，并设有多种通讯协议，完成与上位机的通讯，实现直流系统的四遥功能。
监控调度人员可在调度中心监视各个现场的直流系统的运行情况，一旦出现某个系统的异常和报警，则可以接访问该系统的集中监控器，获取必要的详细信息。
奥特迅JKQ3000AB
奥特迅直流系统后台通讯帮助〔后附规约〕一，通讯与后台1，此规约适用于JKQ-3000A(B，BM)系列监控器。
2，JKQ-3000A(B，BM)系列监控器1为默认后台通讯口，2-6亦可作为后台通讯口。
1支持RS485,RS232,RS422。
C0M2-6仅支持RS485。
假设1口通讯质量不理想，可用2-6中空闲的端口通讯后台。
假设1口通讯质量不理想，其他端口亦被使用，请致电我司。
1口接线方法：C0M2-6端口接线方法：1作为后台通讯端口的参数设置如下：直流系统的运行参数不宜随意修改，假设设置不当会造成系统的不正常运行或不能在最正确状态下运行，请注意主菜单＞2＞参数设置主菜单下按"2〞：密码为５位数字，假设输入密码正确，按"确认〞键则进入参数设置页，否则返回上一屏：注意：密码可以修改，出厂时为"11111〞。
参数设置＞6＞其它＞2＞通讯设置可进展监控器通讯端口参数的设置通讯端口： 01用♦◆键修改通讯协议： 10本机地址： 001........地址需分配上位地址： 016........一般不需改动波特率： 1200 BPS...〔推荐值〕停顿位： 01 位奇偶位：无校验通讯方式： RS485.....〔可转换RS232〕右侧方向键区左、右键和更改数值上图为JKQ-3000B(BM)监控器画面，JKQ-3000A监控器需翻显示。
2--6作为后台通讯端口的参数设置如下：以2为例：通讯端口： 02用♦◆键修改通讯协议： 10.........奥特迅规约本机地址： 031........地址需分配上位地址： 016........一般不需改动波特率： 1200 BPS...〔推荐值〕停顿位： 01 位奇偶位：无校验通讯方式： RS4853，后台机设置建议：1〕指令下发周期建议设置为4-8秒，波特率推荐1200 BPS2〕我司监控器本位机地址、上位机地址均为十进制数据。
3〕如有两台以上监控器〔包括两台〕与后台机通讯，请为每台监控器单独铺设通讯电缆4〕如需上传电池巡检仪单只电池电压数据、支路绝缘数据，后台机请适宜设置数据长度限制。
电力信息采集的通用型通信规约解析系统研究与设计
电力信息采集的通用型通信规约解析系统研究与设计蒋振宇【摘要】现阶段，国内各种电力自动化设备采用众多不同的通信规约标准，为此需要对每一种规约单独编写代码，这一工作不仅工作量大、出错率高，而且重用性差、难以维护，造成电力信息采集系统运行困难。
针对以上问题，相关学者提出了在对象和模板技术的基础上，借助配置脚本的方式定义规约的，结合规约解析模块与规约定义模块，从而建立了通用型规约解析系统。
这一系统具有较高的普适性、实用性以及便捷性，能够满足众多要求。
【期刊名称】《数字技术与应用》【年(卷),期】2015(000)005【总页数】2页(P35-35,37)【关键词】电力信息;采集;通用型;通信规约;解析系统【作者】蒋振宇【作者单位】广东电网有限责任公司茂名供电局广东茂名 525000【正文语种】中文【中图分类】TM76电力系统通信规约是指通信双方必须遵守的一种约定,也是通信控制规章制度或传输控制的规章制度。
通信规约的主要内容分为两部分,一是,信息传送的具体步骤;二是信息传送格式。
此外,信息传送格式还可细分为收发方式、传送速率、帧结构、帧同步字、位同步方式以及抗干扰措施等。
本文主要讲解了怎样在通信规约的前提下,对信息帧中的数据内容进行解析。
这一系统主要包括几个组件,如图1所示,有规约解析组件、数据解析组件、规约数据组件、持久化组件以及配置脚本等。
(1)规约解析组件:是一套集解析、组装规约报文头、尾、数据标识、附加信息域于一体的类库。
(2)数据解析组件是规约解析组件中的核心组件,主要起到执行操作的作用,为系统提供通用的报文解析引擎,并对规约中的数据域以及其中的数据项进行解析或组装; (3)规约数据组件对规约定义的具体内容能够实现访问并操作,能够保存或加载配置脚本的信息域。
(4)持久化组件能够起到促进其持久化工作的作用,从而保证电力计量的终端装置采集的数据信息能够被保存并顺利读取;(5)配置脚本主要负责保存规约描述的定义信息。
华光电气综保Modbus规约V7.0 (1)
CSR-03系列综保装置MODBUS通讯规约V2.01．通讯参数和传输特性传输方式：异步串行通信方式。
MODBUS规约模式：RTU模式。
传输速率：2400 bps，4800bps,9600bps。
串行口通讯数据格式：1 个起始位,8 个数据位, 无校验位,1个停止位。
最大传输距离:1200米。
通讯介质：推荐采用0.5mm的双绞线，不带屏蔽层。
（原因是如果使用屏蔽双绞线，但现场接地处理不好反而影响通讯质量）。
网络连接主站数目：1个。
网络连接从站数目：最多31个。
应答时间：小于4.5个byte传输时间(帧间隔最小时间) + 10ms。
2．网络连接RS-485网络的匹配电阻选取：双绞线网络两端的匹配电阻选取，以现场通信正常为准，一般地1.2km时取120Ω，600m时取220Ω，300m时取330Ω，如通信误码率较大，观察通信时的波形，匹配电阻做适当改变：末端匹配电阻合适末端匹配电阻偏小末端匹配电阻偏大3．通信参数选择通信站号:在通讯参数中修改装置地址，范围1~99，禁止使用0作为装置地址，地址0作为广播地址使用。
通信波特率: 通讯参数中修改装置485口，修改通信波特率：选择范围: 2400bps, 4800bps,9600bps。
4．MODBUS协议通用格式4.1 支持的MODBUS功能码功能码02H: 读取开关量输入(读实遥信和虚遥信)。
功能码03H: 读取保持寄存器(读事件记录等)功能码04H: 读取输入寄存器(读远动遥测)功能码05H: 强制单点继电器输出（远方复归）。
功能码06H: 向保持寄存器写单个字（遥控跳闸、遥控合闸的选择和执行操作）功能码10H: 向保持寄存器（内存区）写多个16位的字(通讯对时)。
4.2 异常响应报文格式由于软件编程错误，对协议理解错误或通讯干扰等原因，MODBUS 通信子站接收到主站的报文后，可以采用异常响应报文给予回答，异常响应报文格式举例如下：子站通过校验，发现主站报文有问题，将响应报文将主站的功能码最高位（D7）置1，如例4.3 时间格式本规约中使用到的对时报文的时间格式，事件记录中的时间格式，参见下面说明。
