Ⅰ 电线电缆导体介绍

Ⅰ电线电缆导体介绍

一.导体概述

按电阻率（长为1m，截面积为1mm2的材料电阻值大小）划分，一般情况下我们将材料分为三类：

导体：电阻率在102Ω·mm2/m以下

半导体：电阻率为103~108Ω·mm2/m﹔

绝缘体：电阻率为108Ω·mm2/m以上。

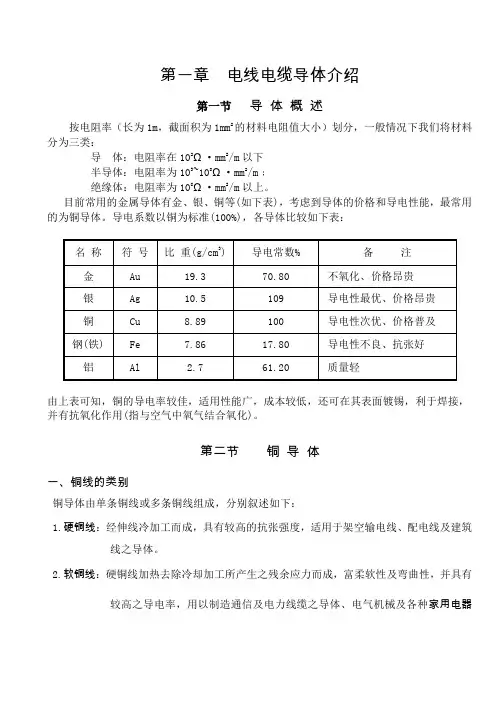

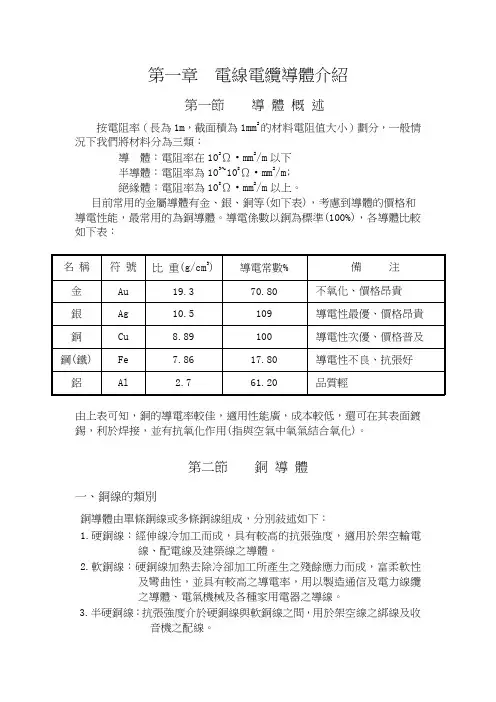

目前常用的金属导体有金、银、铜等(如下表)，考虑到导体的价格和导电性能，最常用的为铜导体。导电系数以铜为标准(100%)，各导体比较如下表：

由上表可知，铜的导电率较佳，适用性能广，成本较低，还可在其表面镀锡，利于焊接，并有抗氧化作用(指与空气中氧气结合氧化)。

二.导体规格

目前铜线导体的组成种类繁多，如7/0.05mm,7/0.06mm,7/0.08mm,

19/0.08mm等等，那么这些组成怎么区分，怎么确定是什么规格呢？

导体组成因需要的不同而多种多样，在通讯控制线缆行业，目前通用的标称为AWG，就是American Wire Guage,中文意思是“美国线材规格”，它把导体分为单铜（单条铜导体）和绞铜（多条铜导体绞合成的铜导体），单铜根据直径大小划分规格﹔绞铜根据截面积大小划分规格，如下表所示，表中列出的为目前常用的导体规格：

Ⅱ绝缘体和被覆材料

一、绝缘体

1.目的：为导体绝缘。

2.常用材料包括PVC、SR-PVC、PE、氟塑料、PP、橡胶、ABS等。

二、被覆材料

1.目的：保护绝缘体

2. 常用材料包括PVC、SR-PVC、PE、氟塑料、PP、橡胶、ABS等，应用最广泛的为PVC。

三、PVC胶粒

(一)PVC用途简介和分类

1.用途：电线电缆、绝缘材料、外被材料、唱片、地砖、塑料管、人造窗帘、

雨衣、鞋子、海滩椅、插头、电子零件等等。

2.分类：按硬度分为三种，即硬质、半硬质、软质﹔它们的优点是电气绝缘

性佳，耐水性、耐臭氧性、耐燃性、耐候性皆很好。

(二)PVC胶粒

1.PVC胶粒的组成

包括PVC粉、可塑剂、填充剂、改质剂等。

2.硬度

国内常用P来表示PVC的硬度，P数越大，PVC胶粒就越软； P数越小，PVC胶粒就越硬，在插头成型时，常用的为45P。

3.颜色

依据要求，可以做成不同颜色。目前常用为贝吉色、灰色和黑色。

Ⅲ线缆

一．线缆的构成

成品线缆的组成是多种多样的，总的来说都包括导体、绝缘层和外被，有的依据要求和需要，会添加屏蔽层、填充物等。

二．线缆种类

如果以线材的结构和用途来分，我公司生产的线缆主要分为DVI线、USB 线、同轴线、单芯或对绞型计算机用线、电话线、网络线及杂规线等。

1、DVI Cable

DVI 是 ( Digital Video Interface ) 的缩写﹐称为数字视讯界面﹒它用于显示卡与显示器间之信号传输用，是液晶显示器用线。DVI其主要分为三类，分别为

1.DVI-D（DVI-Digital） -- 数字信号传输，其又分两种形式：单链路和双链路；

2. DVI-A （DVI-Analog）-- 模拟信号传输；

3. DVI-I -- 模拟与数字信号共存传输；

1)DVI-D的结构包括4对或7对信号线，绝缘体为发泡聚乙烯FM-PE，中间

加地线，再以铝箔、麦拉包覆，我公司常规颜色为“棕*白、红*白、绿*

白、蓝*白”，还包括一对非屏蔽绞线，用于控制屏幕上下和左右移动，

以及3芯电源线。

2) DVI-A的结构是用RGB同轴线作为信号传输的桥梁，绝缘体为发泡聚乙

烯FM-PE，颜色为“红、绿或灰、蓝”，其余的和DVI-D的基本相同。

3) DVI-I的结构就是DVI-D和 DVI-A的合成。

它们的结构分别如下：

2、USB Cable

USB 是Universal Serial Bus Cable 的缩写，意思是通用串行总线架构线缆。其主要用于监视器和声音的输入/输出系统、键盘、鼠标、调制解调器及打印机等。依版本分为USB1.0版、USB1.1版和USB2.0版。它们的结构是相同的，不同是它们的传输速度及电气特性的要求。总的说来就是版本越高传输速度越快，电气特性要求就越严格。USB 的结构包括一对信号线(绿、白)和两根电源线(红、黑)

3、Coaxial Cable 同轴线

拉 箔 织 被 体 线

DVI －D (Dual Link)

织 被 外被

铝箔 Braid 编织

Conductor 导体 Insulation 绝缘体

Drain Wire 地线

Filler(optional)填充(可有可无) 充 体 拉 箔 织 被 线

DVI －D (Single Link) DVI －A

被 箔 体 织 麦 拉

绝缘体 DVI －I

地 线 织 体 中 被 铝 箔 编 织

(一) RG Cable 高频同轴线缆

同轴电缆,包含两个同心轴导体, 两导体之间以适当之介质分隔开, 外导体通常是接地电位, 其作用是使通过中心导体之电流有一条回路, 防止电缆能量之辐射，一般结构如下图:

(二) JIS规格同轴线缆

JIS规格同轴线缆适用于传输系统及信号控制系统或是高频机器之接续或

内部配线，绝缘体是PE。以下就是其结构图及品名记号的解释：

S: 中心导体为绞线构成

CS:中心导体为铜包钢构成

V: 外部导体一层

W:外部导体二层

2:充实型聚乙烯绝缘

C:特性阻抗75欧姆

D:特性阻抗50欧姆

3:绝缘概略外径

(三) RGB 同轴线缆

RGB是红(Red)、绿(Green)或灰(Gray)、蓝(Blue)三种颜色英文缩写首个字母的组合，也称Monitor Cable 显示器用线，是专门用于计算机屏幕的连接线。单芯同轴线的绝缘体是发泡PE，特性阻抗在10MHz时要求为75±5Ω﹔表面一般做成齿状，结构图如下：
