电线电缆基础知识 (2)
电线电缆基础知识讲解
电线电缆基础知识讲解电线电缆是电力传输和信息传输的重要组成部分，广泛应用于家庭、工业和公共领域。
了解电线电缆的基础知识对于正确选择和使用电线电缆至关重要。
本文将介绍电线电缆的分类、结构、常见用途以及注意事项。
一、电线电缆的分类根据用途和电性能，电线电缆可以分为多种类型。
以下是常见的几种电线电缆的分类：1. 低压电线电缆：用于低压电力传输，如家庭电线、插座线等。
2. 高压电线电缆：主要用于输送高压电力，如变电站、电网输电线路等。
3. 通信电线电缆：用于传输信号和数据，如电话线、网络线等。
4. 控制电线电缆：用于电气控制系统，如工业自动化控制电缆等。
5. 特种电线电缆：具有特殊的阻燃、耐高温或防爆性能，如防火电缆、耐高温电缆等。
二、电线电缆的结构电线电缆一般由导体、绝缘层、护套和填充物等组成。
以下是电线电缆常见的结构：1. 导体：通常采用铜或铝制成，用于传输电流。
2. 绝缘层：用于隔离导体和外部接触，常见的绝缘材料有聚乙烯、聚氯乙烯等。
3. 护套：用于保护电缆免受机械损伤和外界环境的影响，常见的护套材料有聚氯乙烯、聚乙烯等。
4. 填充物：用于填充电缆内部空隙，增加电缆的柔软性和保护性能。
三、电线电缆的常见用途电线电缆在各个领域都有广泛的应用。
以下是电线电缆的常见用途：1. 家庭用电：用于供电、灯具连接等。
2. 工业用电：用于工业生产设备、仪器仪表等。
3. 建筑工程：用于建筑物内部电力分配和照明。
4. 通信网络：用于电话、宽带和网络传输等。
5. 交通运输：用于车辆的点火、音响等。
四、电线电缆的注意事项选择和使用电线电缆时，需要注意以下几点：1. 规格与标准：根据实际需求选择合适的电线电缆规格，并确保符合国家标准。
2. 安装环境：根据使用环境选择电线电缆的额定电压、耐火性能和耐老化性能等。
3. 电缆损耗：电线电缆会存在一定的线路损耗，需根据用途合理计算和补偿。
4. 定期检测：定期检查电线电缆的绝缘性能和外观，及时更换老化或损坏的电缆。
电线电缆基础知识
电线电缆基础知识一、电线电缆的定义按照GB/T2900.10-1984的定义：用以传输电（磁）能、信息和实现电磁能转换的线材产品。
广义上的电线电缆都简称为电缆。
狭义的电缆是指绝缘电缆。
二、电线电缆的分类按用途可分为5大类1．裸电线与裸导体制品：指仅为导体，而无绝缘层的产品，其中包括铜、铝等各种金属和复合金属圆单线、各种结构的架空输电线用的绞线、软接线、型线和型材。
2．绕组线：以绕组的形式在磁场中切割磁力线感应产生电流，或通以电流产生磁场所用的电线，故又称电磁线，其中包括具有各种特性的漆包线、绕包线、无机绝缘线等。
3．电力电缆：在电力系统的主干线路中用以传输和分配大功率电能的电缆产品，其中包括1-750KV 各种电压等级、各种绝缘的电力电缆4．通信电缆和通信光缆：传输各种信息数据的电缆5．电气装备用电线电缆：从电力系统的配电点把电能直接传送到各种用电设备、器具的电源连接线路用电线电缆，各种工农业装备中的电气安装线和控制信号用的电线电缆均属于这一类的产品。
三、电线电缆的基本特性因为电线电缆产品广泛应用于不同场合，因此性能要求是多方面的。
从整体来看主要分为以下几个方面。
1.电性能2.导电性能：大多数产品要求有良好导电性能，大多产品要求有一定的电阻范围。
3.电绝缘性能：绝缘电阻、介电常数、介质损耗、耐电压特性等。
4.传输特性：指高频传输特性、抗干扰特性。
5.力学性能：指抗拉强度、伸长率、弯曲性、弹性、柔软性、耐振动性、耐磨性以及耐冲击性等。
6.热性能：指产品的耐热等级、工作温度、电力电缆的发热和散热特性、载流量、短路和过载能力、合成材料的热变形和耐热冲击能力、材料的热膨胀性及浸渍或涂层材料的滴落性能等。
7.耐腐蚀和耐气候性能：指耐电化腐蚀、耐生物和细菌侵蚀、耐化学药品（油、酸、碱、化学溶剂等）侵蚀、耐盐雾、耐日光、耐寒、防霉以及防潮性能等。
8.老化性能：指在机械（力）应力、电应力、热应力以及其它各种外加因素的作用下，或外界气候条件下，产品及其组成材料保持其原有性能的能力。
电线电缆基础知识
经久耐用:导体的机械性能及电性能须持久不变,且需具有耐腐蚀能力；
价格低:惟有价格低的导体才能被遍及采用。
1.2 我司常用的金属导体特性
导 体
特 性 说 明
裸铜
BARE COPPER
⑴导电率仅次于银,铜的导电率定为100%〔银为109%〕
⑵抗张强度相当好
⑶性质柔软易于弯曲,加工焊接性能好
版 本：1.0
绞合节距的拔取
一般绞合节距取绞合外径的15~~20倍，有时为了改善线材的性能，可拔取全适的节距，如为了改善线材的弯曲性能时会刻意地去降低节距。
斜包在线材中主要起屏蔽的作用，有时作为同轴电缆的外导体〔很少〕。屏蔽的目的是将外界的干挠消除，对于同轴电缆，由于有屏蔽层而使阻抗得以匹配，降低信号或传输能量的损掉。
0.22
0.69
0.76
芯线1061
UL电线电缆有定义出最小绝缘厚度和平均绝缘厚度,对最大的绝绝缘度未做出具体的要求。在平行线中定义了扯破最小厚度要求,芯线最小绝缘厚度要大于平均厚度的85%。
UL安规线以不同的规格定义出了绝缘层外被要求,在JAQ尺度中只定义了平厚度的具体要求未明确要求最小厚度。绝缘层厚度分类为三个等级小于；介于1.6－－和大于。 可以选择的材质如同UL要求：PVC PE PP 橡胶等。
类别：培训讲座3
文件编号：WI-RD-014D
发布日期：2004-10-9
电线电缆根底常识
版 本：1.0
第二节 根底常识
1、常用导体
1.1 良好的导体应具有以下特性:
高导电率:导电率高那么线路损掉小,为良好导体的最底子条件；
抗张力大:在长距离作业时,不会因为抗张力缺乏,而有断线之虞；
电线电缆基础知识大全
电力电线电缆基础知识大全（一）电线电缆的概念及电线与电缆的区分：电线电缆是指用于电力、通信及相关传输用途的材料。
“电线”和“电缆”并没有严格的界限。
通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。
电线电缆主要包括裸线、电磁线及电机电器用绝缘电线、电力电缆、通信电缆与光缆。
电线电缆命名：电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。
电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？电线电缆产品的命名有以下原则：1、产品名称中包括的内容(1)产品应用场合或大小类名称(2)产品结构材料或型式；(3)产品的重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。
2、结构描述的顺序产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。
3、简化在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。
实例：额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆“额定电压8.7/15kV”——使用场合/电压等级“阻燃”——强调的特征“铜芯”——导体材料“交联聚乙烯绝缘”——绝缘材料“钢带铠装”——铠装层材料及型式(双钢带间隙绕包)“聚氯乙烯护套”——内外护套材料(内外护套材料均一样，省写内护套材料)“电力电缆”——产品的大类名称与之对应的型号写为ZR-YJV22-8.7/15，型号的写法见下面的说明。
型号：电线电缆的型号组成与顺序如下：[1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生]-[7:使用特征]1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。
电线电缆基础知识培训
电线电缆基础知识培训电线电缆是现代社会中应用广泛的关键性产品，用于各种电气设备和电力传输。
了解电线电缆的基础知识对于电气工程师、电力行业从业者以及对电线电缆感兴趣的人们来说都是非常重要的。
本文将为大家介绍电线电缆的基础知识，包括电线电缆的分类、结构、材料、标志和安装等方面。
一、电线电缆的分类根据用途和特性的不同，电线电缆可以分为多种不同的类型。
按用途分类，可以分为电力电缆、通信电缆、控制电缆等。
按电气特性分类，可以分为低压电缆、中压电缆和高压电缆。
此外，还可以按照材料分类，如铜芯电缆、铝芯电缆、光纤电缆等。
二、电线电缆的结构电线电缆的结构主要包括导体、绝缘层、金属屏蔽层和护套。
导体是电流传输的主要部分，通常采用铜或铝制成。
绝缘层是保护导体的一层绝缘材料，常见的绝缘材料有聚乙烯、聚氯乙烯等。
金属屏蔽层用于屏蔽外界干扰，常见的金属屏蔽层材料有铝箔和铜编织网。
最外层是护套，用于保护电缆免受机械损坏和环境影响。
三、电线电缆的材料电线电缆的材料多种多样，不同的材料适用于不同的环境和要求。
导体材料常见的有铜和铝，其中铜的导电性能更好。
绝缘材料主要有聚乙烯、聚氯乙烯和交联聚乙烯等，它们具有良好的绝缘性能和耐热性。
金属屏蔽层一般采用铝箔或铜编织网，护套常见的材料有聚氯乙烯和聚乙烯等。
四、电线电缆的标志为了方便识别和应用，电线电缆通常会标志一些关键信息。
常见的标志包括电缆的型号、规格、额定电压、导体材料和绝缘材料等。
这些标志信息能够帮助人们正确选择并使用电线电缆，确保电气设备的正常运行。
五、电线电缆的安装电线电缆的安装过程需要严格遵守相关的安全规范和操作规程。
在安装过程中，需要确保电线电缆的导体不受损坏，并且绝缘层完好无损。
此外，还需要注意电线电缆的敷设和固定，以防止电线电缆在使用过程中出现折弯、拉伸和挤压等情况。
结语电线电缆作为电气工程中不可或缺的重要组成部分，其基础知识的了解对于从业人员来说至关重要。
本文对电线电缆的基础知识进行了简要介绍，包括电线电缆的分类、结构、材料、标志和安装等方面。
电线电缆基础知识

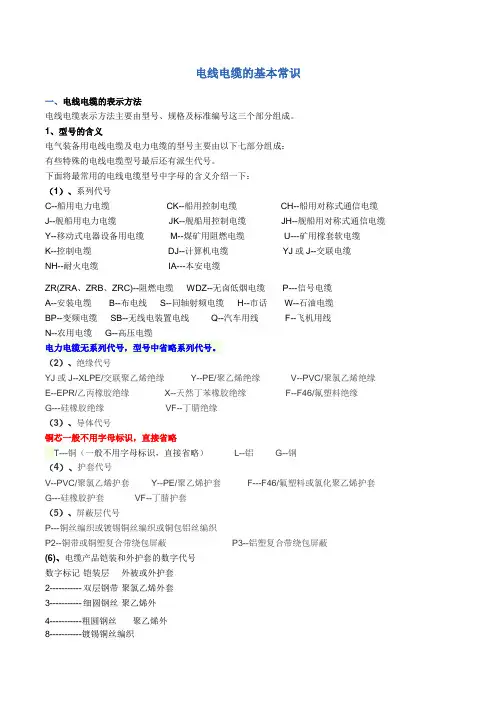

电线电缆的基本常识一、电线电缆的表示方法电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。
1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下：（1）、系列代号C--船用电力电缆CK--船用控制电缆CH--船用对称式通信电缆J--舰船用电力电缆JK--舰船用控制电缆JH--舰船用对称式通信电缆Y--移动式电器设备用电缆M--煤矿用阻燃电缆U---矿用橡套软电缆K--控制电缆DJ--计算机电缆YJ或J--交联电缆NH--耐火电缆IA---本安电缆ZR(ZRA、ZRB、ZRC)--阻燃电缆WDZ--无卤低烟电缆P---信号电缆A--安装电缆B--布电线S--同轴射频电缆H--市话W--石油电缆BP--变频电缆SB--无线电装置电线Q--汽车用线F--飞机用线N--农用电缆G--高压电缆电力电缆无系列代号，型号中省略系列代号。
（2）、绝缘代号YJ或J--XLPE/交联聚乙烯绝缘Y--PE/聚乙烯绝缘V--PVC/聚氯乙烯绝缘E--EPR/乙丙橡胶绝缘X--天然丁苯橡胶绝缘F--F46/氟塑料绝缘G---硅橡胶绝缘VF--丁腈绝缘（3）、导体代号铜芯一般不用字母标识，直接省略T---铜（一般不用字母标识，直接省略）L--铝G--钢（4）、护套代号V--PVC/聚氯乙烯护套Y--PE/聚乙烯护套F---F46/氟塑料或氯化聚乙烯护套G---硅橡胶护套VF--丁腈护套（5）、屏蔽层代号P---铜丝编织或镀锡铜丝编织或铜包铝丝编织P2--铜带或铜塑复合带绕包屏蔽P3--铝塑复合带绕包屏蔽(6)、电缆产品铠装和外护套的数字代号数字标记铠装层外被或外护套2----------- 双层钢带聚氯乙烯外套3----------- 细圆钢丝聚乙烯外4-----------粗圆钢丝聚乙烯外8-----------镀锡铜丝编织9----------- 镀锌钢丝编织22--------- 钢带铠装聚氯乙烯护套二、电压等级1、低压电力电缆（YJV、YJV22、VV、VV22）：0.6/1KV2、控制电缆（KVV、KVV22、KVVP、KVVP2、KVVP22、KVVR、KYJV、KYJV22）：450/7503、通用橡套软电缆（YZ、YZW、YC、YCW、YQ、YQW）：450/7504、船用电力电缆（CEFR、CEF、CEF80(90)、CEF82(92)、CJPJ、CJPJ85(95)、CJV）0.6/1KV5、船用控制电缆（CKEF、CKEF80(90)、CKEF82(92)、CKJPJ、CKJPJ85(95)：150/250V6、船用通信电缆（CHEF、CHEF80(90)、CHEF82(92)、CHJPJ、CHJPJ85(95)：60V7、固定布线（BV、BVV、BVR、RV、RVV）450/750V、300/500V8、屏蔽电线（RVVP)300/300V9、安装用电线（AVR）300/300V10、电焊机电缆（YH、YHF)：450/750V2、最常用的电气装备用电线电缆及电力电缆的型号示例：VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆三、规格规格又由额定电压、芯数及标称截面组成。
电线电缆基础知识介绍
电线电缆基础知识介绍电线电缆基础知识介绍电线电缆是电气行业中常用的材料，广泛应用于各个领域。
从最简单的家庭用电线到高科技的通讯光缆，都需要用到电线电缆。
本文将介绍电线电缆的基础知识，包括电线电缆的分类、结构及其应用。
一、电线电缆的分类电线电缆的分类根据不同标准会有不同，根据用途和结构分为两类：1.按用途分类，一般可分为以下几类：（1）电力线路电缆：主要应用于输送高压电力，例如带电路水泥杆，架空电缆等。
（2）通讯光缆：主要应用于数据传输，例如网线，光纤等。
（3）电器设备线缆：主要应用于电器连接和停电前检修维护，例如电扇电源线，电视机线等。
（4）控制电缆：主要用于机器设备和电气自动控制电路，例如中央空调控制线。
2.按结构分类一般可分为以下几类：（1）铠装电缆：在电线电缆的外层加装铠装或金属丝织带，提高电线电缆的抗拉，防火和耐磨性，可用于隧道、地铁、采矿等场合。
（2）橡皮电缆：用环氧树脂、硅橡胶等橡胶为电线电缆护套材料，以保证电线电缆在高温环境下的使用。
（3）阻燃电缆：电线电缆的外层用阻燃材料，使电线电缆在遭受外界火灾时，能够防止火势蔓延，避免引发更大火灾。
二、电线电缆的结构电线电缆的结构可分为导体、绝缘层、绝缘外皮和复合屏蔽层。
1.导体：导体是电线电缆的核心组成部分，用来传输电流的。
导体的材料分为两大类：金属导体和非金属导体。
（1）金属导体：常用的金属导体有铜线、铝线、镍线等，一般都是多股细线合并成的单根导体，用途广泛。
（2）非金属导体：非金属导体常用的材料有聚乙烯、聚氯乙烯、聚丙烯、橡胶等。
2.绝缘层：绝缘层是包在导体外面的部分，用来隔绝电流传输，防止电流泄露。
绝缘层的材料一般为聚乙烯、聚氯乙烯、聚丙烯等合成材料。
3.绝缘外皮：绝缘外皮是为了保护电线电缆而加入的硬质材料，用来增加电线电缆的强度和阻抗。
绝缘外皮常用的材料有聚乙烯、聚氯乙烯、橡胶等。
4.复合屏蔽层：复合屏蔽层常是用于电缆造成的干扰信号，能够防止干扰产生的电流被传导到其他的设备中去，一般使用的材料有金属屏蔽层、铝箔屏蔽层等。
电线电缆的专业基础知识
电线电缆专业的基础知识一、什么是电线电缆？电线与电缆有什么区别？GB/T 2900·10《电工名词术语》有明确的解释：能够传递信息、实现电磁能转换的线缆产品，叫作电线电缆。
从概念上说，电线与电缆没有什么严格的区别，国家标准也没有明文规定。
但是，电线与电缆还是有区别的。
电线与电缆的区别，不是以额定电压的高低，也不是以几何尺寸（即它的外径）来区别。
在电缆行业，我们习惯上将工艺结构复杂的产品叫电缆，工艺结构比较简单的叫电线。
通俗的讲，一般情况下，无论电缆导体截面有多大或多小，带有护套的、多芯成缆的、带有屏蔽结构的，我们叫作电缆。
比如单芯2.5mm2，带有屏蔽结构，也有护套，额定电压很低，我们也叫它电缆。
BV线，无论185mm2、240mm2 还有钢芯铝绞线(LGJ),就是800mm2用在750kV输电线路中，也叫电线。
二、电线电缆的分类电线电缆分为五大类：1、裸电线与祼导体制品，比如钢芯铝绞线，裸铜（铝）绞线，铜电刷线、铜（铝）排，成品的铜（铝）裸单线，铜（钢/铝）电车线等。
2、电气装备用电线电缆（注意，不能写成电器），这部分产品的额定电压大都在450/750V及以下，主要用于低压配线及控制系统。
他们在电缆家族中占60%以上，量大面广，随便变换一个花样，就出来一个新的品种。
控制电缆、仪表电缆、计算机装置用屏蔽电缆、布电线等，都属于这一类。
3、电力电缆，用于额定电压0.6/1kV及以上输（配）电线路。
主要有塑力缆、交联电缆、纸力缆。
过去的橡皮绝缘铅包护套电力电缆，现在没有了。
但是，10~35kV的乙丙橡皮绝缘电力电缆还是有的，规定在GB/T 12706标准中。
纸力缆中含高压充油电缆，1kV、10kV架空电缆也属于电力电缆这一大类。
4、通信电缆，主要是市内通信用电话电缆（简称市话）、局用话缆、矿用通信电缆、同轴射频电缆等。
过去远距离通信主要靠大同轴、中同轴，近距离靠长途对称电缆。
随着光缆的诞生，长途对称电缆和大、中、小同轴电缆全被淘汰了，我们家庭用的电视馈线，就是同轴射频电缆（既能接收信号，又能发射信号）。
电线电缆基础知识介绍PPT(共 117张)
二．电线电缆结构特性
（三）电线电缆主要特性
3、热性能 指产品的耐热等级、工作温度、电力电缆的发热 和散热特性、载流量、短路和过载能力、合成材料的 热变形和耐热冲击能力、材料的热膨胀性及浸渍或涂 层材料的滴落性能等。例如：承荷探测电缆、硅橡胶 绝缘耐高温电缆、氟塑料绝缘耐高温电缆等都具有耐 高温的性能。 4、耐腐蚀和耐气候性能 指耐电化腐蚀、耐生物和细菌侵蚀、耐化学药品 （油、酸、碱、化学溶剂等）侵蚀、耐盐雾、耐日光、 耐寒、防霉以及防潮性能等。如：防腐钢芯铝绞线、 潜油泵电缆等具有良好的耐腐蚀性能。
三．电线电缆生产工艺
● 专用设备多
使用具有本行业工艺特点的专用生产设备，适应线缆产品的结构、 性能要求，满足大长度连续并尽可能高速生产的要求。
形成了专用设备系列： 熔炼设备系列—— 拉线机系列—— 绞线机系列—— 挤塑机系列—— 绕包机系列—— 检测设备等——
三．电线电缆生产工艺
● 生产工艺质量管理难
电线电缆基础知识介绍 2018-03-22
目录
一
电线电缆用途分类
二
电线电缆结构特性
三
电线电缆生产工艺
四
电线电缆产品介绍
五
电线电缆安装敷设
六
电线电缆行业情况
一．电线电缆用途分类
（一）电线电缆用途
用途定义：实现电磁能转换、传输电能、传递信息的电工材料。 使用环境：野外经受暴晒、冰雪、暴风雨、高温、低温等；室内地下受到拖曳、
低压：单芯、二芯、三芯、四芯、五芯 中压：单芯、三芯 高压：单芯
二．电线电缆结构特性
（二）典型结构
3、电气装备用电线电缆
民用建筑线 控制电缆 （塑料、橡皮等绝缘） 电子计算机电缆 橡套类电线电缆 （通用橡套电缆、矿用电缆、风能电缆、石化用电缆、光伏电缆 、硅橡胶电缆等）
电线电缆基础知识培训课件(共31张PPT)
• 主要品质问题：不阻燃、高压击穿、粘胶、过硫化或硫化缺乏、抗撕裂能力差
• 应用：发热设备内部连线或发热元器件引线、电视机高压装置线、微波炉耐高温用线、电磁炉用线、咖啡壶用线、灯具引线、UV设 备、卤素灯具、烤炉和风扇内部连接线等等。
• 参考型号有：1429、1430 • 易出现的品质问题：主要是热收缩和变色
• 应用：电子电器内部、微型马达引线，照明引线，电子元件引线等
培训专用
十一〕XLPO线材性能与应用
• 交联聚烯烃绝缘高温电线，采用的物理辐照方法,促成聚烯烃材料交联,形成 新的分子链的网状结构。通过辐照后的聚烯烃绝缘电线具有耐高温〔50℃～150℃〕、耐热冲击、耐臭氧、耐化学溶剂和良好的电气绝缘性能， 延长了电线的使用寿命等优点。通过改进的聚烯烃能到达不含卤素，低烟 的环保效果，阻燃级别到达VW-1，不含有害重金属，性能优越，是替代 PVC绝缘材质的电线的最正确选择。
电线电缆根底知识
培训专用
一〕概念
– 电线〔wire〕根本结构：导体+绝缘 – 电缆〔cable〕根本结构：缆芯+〔屏蔽/
包履/填充〕+护套 – 随着产品的日益增多，大多数工厂已不
再作明确区分，只用于局部专用产品， 如光缆、通讯电缆等。
培训专用
二〕标准类别
美式系列〔北美〕 以UL〔Underwriters Laboratories〕和加拿大CSA 〔Canada Standards Association〕为代表，特征为： 用布朗线规〔America wire Guage 简称AWG〕描述导体规
培训专用
电线电缆专业的基础知识
电线电缆专业的基础知识1. 简介电线电缆是电力传输和通信的重要组成部分，广泛应用于家庭、工业和商业领域。
电线电缆专业涉及电线电缆的设计、制造、安装、维护等方面的知识。
本文将介绍电线电缆专业的基础知识，包括电线电缆的分类、结构、材料、安装和维护等内容。
2. 电线电缆的分类根据用途和结构，电线电缆可分为多种类型，常见的分类如下：•电力电缆：用于输送和分配电能的电缆，根据导体的材料和绝缘层的特性可进一步细分为低压电缆、中压电缆和高压电缆。
•通信电缆：用于电话、网络、电视等通信信号的传输，包括同轴电缆、双绞线和光纤等。
•控制电缆：用于控制电路的电缆，常用于工业自动化设备和机器人系统等。
•铁路电缆：用于铁路信号传输和动车组供电的电缆。
•电视电缆：用于有线电视信号的传输。
3. 电线电缆的结构电线电缆的结构一般包括导体、绝缘层、屏蔽层和护套。
•导体：电流的传导依靠的部分，常见的导体材料包括铜和铝。
铜导体具有导电性好、耐腐蚀性强的优点，而铝导体则轻便、成本低。
•绝缘层：用于将电流限制在导体内部的部分，常见的绝缘材料包括聚氯乙烯（PVC）、交联聚乙烯（XLPE）和橡胶等。
不同绝缘材料具有不同的耐压和耐热性能。
•屏蔽层：用于防止外界电磁干扰干扰和减少电缆产生的电磁辐射的部分，常见的屏蔽材料包括铝箔、铜网和铝塑复合带等。
•护套：用于保护电缆结构，防止机械损伤和环境侵蚀的部分，常见的护套材料包括聚氯乙烯（PVC）、聚乙烯（PE）和聚氨酯（PU）等。
4. 电线电缆的材料电线电缆的制造材料对电缆的性能和使用寿命起着重要作用。
常见的电线电缆材料包括：•导体材料：铜和铝是常用的导体材料。
铜具有优良的导电性和耐腐蚀性，而铝具有轻便和成本低的优点。
•绝缘材料：常用的绝缘材料有聚氯乙烯（PVC）、交联聚乙烯（XLPE）、橡胶和丙烯腈-乙烯-丁烯橡胶（CPE）等。
不同绝缘材料具有不同的耐压和耐热性能。
•屏蔽材料：通常使用铝箔、铜网和铝塑复合带等材料进行屏蔽。
电线电缆基础知识介绍
电线电缆基础知识介绍第一节导体概述按电阻率（长为1m，截面积为1mm2的材料电阻值大小）划分，一样情形下我们将材料分为三类：导体：电阻率在102Ω·mm2/m以下半导体：电阻率为103~108Ω·mm2/m﹔绝缘体：电阻率为108Ω·mm2/m以上。
目前常用的金属导体有金、银、铜等(如下表)，考虑到导体的价格和导电性能，最常用的为铜导体。
导电系数以铜为标准(100%)，各导体比较如下表：由上表可知，铜的导电率较佳，适用性能广，成本较低，还可在其表面镀锡，利于焊接，并有抗氧化作用(指与空气中氧气结合氧化)。
第一节铜导体一、铜线的类别铜导体由单条铜线或多条铜线组成，分别叙述如下：1.硬铜线：经伸线冷加工而成，具有较高的抗张强度，适用于架空输电线、配电线及建筑线之导体。
2.软铜线：硬铜线加热去除冷却加工所产生之残余应力而成，富柔软性及弯曲性，并具有较高之导电率，用以制造通信及电力线缆之导体、电气机械及各种家用电器之导线。
3.半硬铜线：抗张强度介于硬铜线与软铜线之间，用于架空线之绑线及收音机之配线。
4.镀锡铜线：铜线表面镀锡以增加焊接性及爱护铜导体于PVC或橡胶绝缘押出时不受腐蚀，并防止橡胶绝缘之老化。
5.平角铜线：断面为正方形或长方形之铜线，为制造大型变压器或大型马达等感应线圈之材料。
6.无氧铜线：含氧量0.001%以下、纯度特高之铜线，铜之含量在99.99%以上，可不能受氧脆化，用以制真空管内之导线、半导体零件导线及极细线等。
7.漆包线：铜线软化后，表面涂以绝缘漆，经加热烤干而成，一样分为天然树脂及合成树脂漆包线。
8.铜箔丝：以扁平且极薄之铜丝卷绕于纤维丝上的导体。
9.先绞后镀线：将未镀之铜线绞合后，再加以镀铝。
10.铜包钢：一样用于同轴线作信号的传输(如电视机与VCD的连接、户外电视天线、闭路电视等﹔较硬线具有更高的抗张强度，在高山地带，跨过河流等须长距离时作为架空线用，依其铜厚度，一样分导电率21%、30%、40%等。
电线电缆基础知识
电线电缆基础知识电线电缆基础知识第⼀章电线电缆产品总论⼀、电线电缆在社会发展中的重要作⽤⼆、国际、国内、省内线缆企业状况三、所属⾏业及地位四、线缆产品的应⽤领域五、产品分类第⼆章电线电缆产品的表⽰⽅法⼀、电线电缆产品的命名原则⼆、电线电缆产品的型号三、产品表⽰⽅法第三章公司产品种类及相关知识简介⼀、公司产品种类⼆、与产品相关的各种材料三、主要材料性能四、产品使⽤特性第四章电线电缆制造流程及公司产品⼯艺流程介绍⼀、电线电缆制造流程概述⼆、电缆基本结构三、电线电缆的主要⼯艺四、塑料电线电缆制造的基本⼯艺流程五、公司五种产品⼯艺流程第⼀章电线电缆产品总论电线电缆是⽤以传输电⼒、传递信息和实现电磁能量转换的⼀⼤类电⼯产品。
⼀、电线电缆在社会发展中的重要作⽤1. 电线电缆是量⼤⾯⼴，⽤途遍及所有领域的⼀⼤类产品。
从电线电缆产品的定义和它的使⽤功能已经表明，电线电缆已⼴泛应⽤于⼀切社会活动、经济体系运转中所使⽤的设施、装备器材和电⼒或信息传输体系中；已深⼊到第⼀个家庭和⼈们的⽇常⽣活中。
事实上，⼀切⼯业⽣产、交通运输、科研、军事装备、建筑设施、现代农业以及社会⽣活都与电缆产品息息相关。
线缆产品的需求与国民经济的增长速度和⼈民⽣活⽔平的提⾼密切相关，且与基础性建设的投⼊量关系更为直接。
这在发展中国家尤为重要。
2. 电线电缆是任何与电有关的设备和⽤电场合必须的产品。
⾸先是所有⼯农业体系、交通⼯程体系的发展及与电（电⼒与信息）有关备、器件的扩展都需要电线电缆产量的增加，特别是基础设施建设的扩⼤，需要量更⼤。
如近期展开的城、乡电⽹改造⼯程；宽频带信息⽹、信息港的建设⼯程、现代农业⼯程3.电线电缆产品安全可靠运⾏的重要性在电⼒⽹络及信息⽹络中，电线电缆是按系统分级分布着设置、并沿长度不断延伸的构件。
电线电缆的长期安全可靠运⾏就特别重要。
电线电缆线路中，⼀旦因外⼒或产品⽼化发⽣损坏，就定会涉及⼀⼤⽚。
⾄于民⽤的低压电⼒系统及⽤电设备⽤的电线电缆，与⼈民的⽣命财产安全紧密相关。
电缆基础知识
成缆
内衬层
包装 入库
摩恩电缆知识培训资料
第4章 电线线缆名称及工艺流程 知识背景
YJV 0.6/1kV 3×2.5 名称：铜芯XLPE绝缘PVC护套电力电缆 工艺流程： 拉丝 绝缘 火花
配套 成品 检验 包装 入库
温水 交联
成缆
外护套
YJV32 0.6/1kV 3×150+1×70 名称：铜芯XLPE绝缘细钢丝铠装PVC外护套电力电缆 工艺流程：
计算机电缆： DJVVP 300/500V 2×2×1.5 名称：铜芯PVC绝缘铜丝编织总屏蔽PVC护套电子计算机用电缆 工艺流程： 拉丝 绝缘 对绞 成缆 火花 配套 外护套 成品 包装 检验 入库
屏蔽
摩恩电缆知识培训资料
第4章 电线线缆名称及工艺流程 知识背景
KVVRP 450/750V 19×2.5 名称：铜芯PVC绝缘铜丝编织屏蔽PVC护套控制软电缆 工艺流程： 拉丝 束线 绝缘 火花
成缆
屏蔽
配套 外护套 成品 检验 包装 入库
KVV22 450/750V 10×4 名称：铜芯PVC绝缘双层钢带铠装PVC外护套控制电缆 工艺流程: 拉丝 绝缘 成缆 火花 配套 铠装 外护套 成品 检验 包装 入库
拉丝
绞线
绝缘
火花 配套 成品 检验
温水 交联 包装 入库
成缆
内衬层
铠装
外护套
摩恩电缆知识培训资料
第4章 电线线缆名称及工艺流程 知识背景
YJV22 3.6/6kV 3×185 名称：铜芯XLPE绝缘细钢丝铠装PVC外护套电力电缆 绞线 绝缘 工艺流程： 拉丝 导体 屏蔽 成缆 内衬层 铠装 外护套 绝缘 屏蔽 成品 检验 金属 屏蔽 包装 入库
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
⑵抗张强度相当好
⑶性质柔软易于弯曲,加工焊接性能好
⑷价格低
⑸使用范围广
镀锡铜
TINNED COPPER
⑴锡的熔点低,能增加铜线焊接性,方便作业
⑵铜线镀锡后,可以有效防止铜线的氧化.变色等不良
⑶广泛用于电子线
2、常用绝缘
2.1 聚氯乙烯(俗名PVC)
4.6.2 试验样品：长度不得小于50ft
4.6.3 试验方法：
将样品的两端各剥去3—5cm，对于多芯线须将所有芯线导体短接，将样品浸入15.6±1.0℃的恒温水槽中浸泡至少6H，两端的接头要露出水面20cm，达到时间后，将绝缘电阻测试仪的高压端与导体相连，接地端与水相接，升高压至DC500V，1min后读数.(如选择AC100V档位时,测试方法相同,判定标准不同)，如水槽温度不是标准的试验温度须用温度系数计算出标准的测试值。
2.3.3 AS系列：线材同VDE，插头。
类别：培训讲座3
文件编号：WI-RD-014D
发布日期：2004-10-9
电线电缆基础知识
版 本：1.0
第二节 基础知识
1、常用导体
1.1 良好的导体应具有以下特性:
1.1.1 高导电率:导电率高则线路损失小,为良好导体的最基本条件；
1.1.2 抗张力大:在长距离作业时,不会因为抗张力不足,而有断线之虞；
发布日期：2004-10-9
电线电缆基础知识-3
版 本：1.0
3.4.3 绞合节距的选取
一般绞合节距取绞合外径的15~~20倍，有时为了改善线材的性能，可选取全适的节距，如为了改善线材的弯曲性能时会刻意地去降低节距。
3.5斜包有关的设计与计算
3.5.1斜包在线材中主要起屏蔽的作用，有时作为同轴电缆的外导体(很少)。屏蔽的目的是将外界的干挠消除，对于同轴电缆，由于有屏蔽层而使阻抗得以匹配，降低信号或传输能量的损失。
3.3.2 押出外径
D2=D+2*T
D------押出前外径
D2-----押出后外径
T--------押出厚度
押出厚度(T)主要依据线材有关标准,结合本厂生产能力尽量满足客户要求
3.3.3 胶料用量计算
采用简化的计算方法
W=0.7854*(D2*D2-D*D)* ρ
W------胶料重量
ρ------胶料密度(1.45)
2.2 电源线系列
2.2.1 类别：
A、GB电源线
B、BS电源线
C、VDE电源线
D、AS电源线
E、UL/CSA电源线
2.3 我司生产的电源线种类：
2.3.1 UL/CUL系列：SPT和NISPT两个类别线材和插头。
2.3.2 VDE系列：H03VVH2-F和H05VVH2-F两个线材类别和插头，尾插。
2、我司的电线电缆介绍
2.1 AWM电子线系列
2.1.1依据的标准
产品设计标准：UL758、UL62(电源线)
产品测试标准：UL1581
2.1.2 用途和产品类别
AWM电子线常用作电气设备的连接线，我司的认证类别有：
UL1007、UL1015、UL1061、UL1533、UL1571、UL1617、UL1672、UL2464、UL2547、UL2725
26
0.18
0.22
0.69
0.76
芯线1061
UL电线电缆有定义出最小绝缘厚度和平均绝缘厚度,对最大的绝绝缘度未做出具体的要求。在平行线中定义了撕裂最小厚度要求,芯线最小绝缘厚度要大于平均厚度的85%。
UL安规线以不同的规格定义出了绝缘层外被要求,在JAQ标准中只定义了平厚度的具体要求未明确要求最小厚度。绝缘层厚度分类为三个等级小于 0.6mm；介于1.6---1.2mm和大于1.6mm。 可以选择的材质如同UL要求：PVC PE PP 橡胶等。
ρ------导体的密度
N------导体绞合根数
λ------绞合系数
类别：培训讲座5
文件编号：WI-RD-014D
发布日期：2004-10-9
电线电缆基础知识
版 本：1.0
3.3押出部分有关的设计与计算
3.3.1押出部分包括绝缘押出、内被押出及外被押出，在押出过程中，因对线材要求不同采用押出方式不同，一般情况下，绝缘押出采用挤压式，内被及外被多采用半挤管式，有时为了满足性能要求采用挤管式，现目前厂内使用的绝缘料有SR、PP、PE以及芯线料。
D2-----押出后外径
D------押出前外径
3.4 芯线绞合有关设计与计算
3.4.1 芯线绞合国内称为成缆，是大多数多芯电缆线生产的重要工序之一，由若干绝缘线芯或单元组绞合成缆芯的过程称为芯线绞合。其原理类似如导体绞合，芯线绞合的一般工艺参数计算及线芯在绞合过程中的变形与绞线相同。
3.4.2 多芯绞合的外径计算
2.1.1 PVC料的组成
由PVC树脂、可塑剂、安定剂、填充剂、耐燃剂、著色剂等组成。
2.1.2 PVC料的用途
因其优异的阻燃、耐热、耐老化、耐磨等特性,常用于线材的绝缘和护套材料。
2.1.3 PVC料的应用
在开发时主要就其耐燃性、耐热性、移行性、软硬度，表面性以及外观色彩等方面去考虑,同时要考虑电气，加工和经济性。
3.5.2 从屏蔽效果来讲，斜包不如编织。.其屏蔽效果具有方向性，弯曲时屏蔽特性会发生变化，但他也具有完成外径小，线材柔软、价格较低等特点，适用于低频屏蔽。
3.5.3 斜包铜线的根数近似计算
N=(π*D)/d取整数部分
N------斜包根数
D------斜包前外径
d-------斜包铜线的直径
如果是二.三芯绞合,绞合后外径不圆整,D(斜包前)的外径为等效外径
4.2 绝缘厚度测量选点方法:
4.2.1 将内部的芯线及 AL箔、棉纸去掉，用刀片在平板上切成0.3—1.5mm的薄片，薄片须厚薄一致且不可以有毛边，将切好的试片放在投影仪测试台中,调节好倍数及样品位置，(在整个面积的4/5之内)，在投影仪调节到最佳位置时,样品仍有毛边须重新切片取样。
4.2.2最大值及最小值测量取五个试样，10个测量值取平均值，取约缩后小数点后的两位数字。平均绝缘厚度取5个试样，每个试样取6个点，取平均值为平均厚度。
电线电缆基础知识-4
版 本：1.0
4、安规常识
4.1 护套厚度测量
美国UL安规线最薄厚度和平均厚度---
表一(仅列两种说明，详见UL标准)
型号
电压V/温度等级℃
AWG
内绝缘层mm
外绝缘层mm
撕裂最小厚度mm
备注
最薄点
平均值
最薄点
平均值
2468
300V/80℃
20
0.33
0.38
0.33
2464
300V/80℃
4.3 护套老化性能试验及判定
4.3.1 试验设备：老化箱、拉力试验机、电子天平。
4.3.2 样品选择：长度为5in的线材10PCS，长度为10in的线材一条，并将内部所有的导
体及内部物质拉出，在拉伸过程中不得损伤绝缘、外被、同时不得有纵向压缩现象。
类别：培训讲座8
文件编号：WI-RD-014D
发布日期：2004-10-9
1.1.3 易于弯曲:好的导体具有相当的柔软性,不会因作业弯曲而造成折断；
1.1.4 比重小:即导体的重量轻;
1.1.5 经久耐用:导体的机械性能及电性能须持久不变,且需具有耐腐蚀能力；
1.1.6 价格低:惟有价格低的导体才能被普遍采用。
1.2 我司常用的金属导体特性
导 体
特 性 说 明
裸铜
BARE COPPER
电线电缆基础知识
总 页 数: 共15页
修订目录
日期
页号
原版本/现版本
修订内容摘要
批准
页次
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
版本
1.0
1.0
1.0
1.0
1.0
1.0
1.0
1.0
1.0
1.0
1.0
1.0
1.0
1.0
1.0
页次
版本
核准: 审核: 拟制:
类别：培训讲座1
文件编号：
发布日期：2010-5-4
1.270
32~38
3.2.3 多根绞合导体外径计算
导体绞合采用束绞方式进行，绞合外径采用下面公式计算
D= N 1.155*d
d-----单根导体的直径
D-----绞合后绞合导体外径
N-----绞合根数
3.2.4 导体用量计算
W=0.7854*d*d*ρ*N*λ
W------绞合民导体的重量
d-------单根导体直径
类别：培训讲座4
文件编号：WI-RD-014D
发布日期：2004-10-9
电线电缆基础知识
版 本：1.0
3、电线电缆的基础
3.1 电线设计和物料用量计算
A. 电线的结构设计划内把线材各组成部分参数书面化，在设计过程中，主要是把线材的有关标准，结合本厂的生产能力，尽量满足客户的要求，并把结果以书面的形成表达出来，为生产提供依据；
4.6.4 判定：测量绝缘电阻不得小于标准值，如SPT-2电源线不得小2.5MΩ/Kft
类别：培训讲座9
文件编号：WI-RD-014D
发布日期：2004-10-9
电线电缆基础知识-4
版 本：1.0
4.7 耐压测试
4.7.1 试验设备：高压测试机、水槽
4.7.2 试验样品： 50FT
4.7.3 试验方法：
