地基钎探

地基基土钎探施工方案

一编制依据

1 业主提供的设计文件，工程施工图纸，工程地质勘察报告，答疑纪要。

2、用于本工程的现行有关工程施工规范、规程和标准：

3、《建筑地基基础工程施工质量验收规范》（GB50202-2002）

4、《建筑地基基础设计规范》（GB50007-2002）

二、工程概况

工程名称：建业联盟新城（一期）2#商业工程

建设单位：济源建业城市建设有限公司

建设地点：济源市济渎大街与文昌路交叉口西北角

工期目标：259日历天

质量目标：合格

工程内容：本工程建筑面积约3951.66平方米，框剪结构，主要3#商业工程。

三、施工术语

人工（机械）钎探——采用直径ф22～25㎜钢筋制作的钢钎，使用人力（机械）使大锤（穿心锤）自由下落规定的高度，撞击钎杆垂直打入土层中，记录其单位进深所需的锤数，为设计承载力、地勘结果、基土土层的均匀度等质量指标提供验收依据。是在基坑底进行轻型动力触探的主要方法。

四、材料要求：灌钎孔用中砂。

五、施工准备

1、作业条件

1.1 、基土已挖至设计基坑底标高，表面应平整，轴线及坑宽符合设计图纸要求。

1.2、根据设计图纸绘制钎探孔位平面布置图。

1.3、按钎探孔位平面布置图放线并撒白灰点。

1.4、钎杆上预先用钢锯锯出（或用油漆画出）以300㎜为单位的横线，0刻度从钎头开始。

1.5、钎探孔的排列方式根据槽宽确定，槽宽大于200cm时采用梅花型排列方式，间距1.5米，孔深

2.0米。

1.6、夜间施工时，应有足够的照明设施，并要合理安排钎探顺序，防止错打或漏打。

2 、主要机具

2.1、钎杆：用直径为ф22～25㎜的钢筋制成，钎头呈60度尖锥形状，钎长2.1m～2.6m。

2.2 、穿心锤：钢质圆柱形锤体，在圆柱中心开孔ф28㎜～30㎜，穿于钎杆上部，锤重5kg。

2.3、钎探机械：专用的提升穿心锤的机械，与钎杆、穿心锤配套使用。

2.4其他：麻绳或铅丝、梯子（凳子）、手推车、撬棍（拔钢钎用）和钢卷尺等。

3、地基钎探

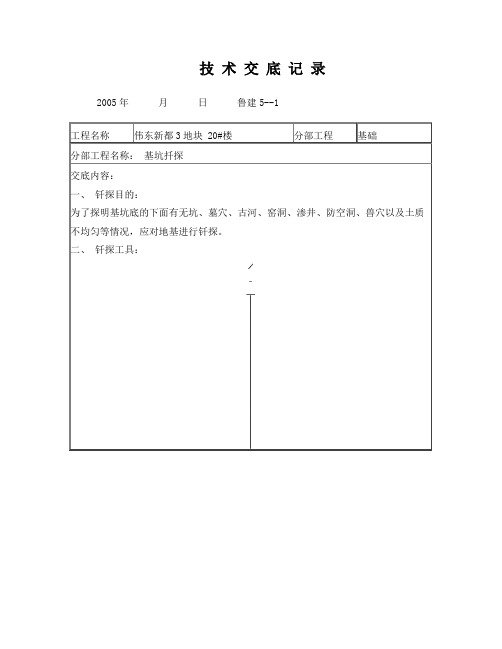

交底提要：地基钎探的相关材料、机具准备、质量要求及施工工艺

3、操作工艺

4、工艺流程

确定打钎顺序——就位打钎——记录锤击数——整理记录——拔钎

盖孔——检查孔深——灌砂

4.1、钎探孔位置平面布置图放线，孔位钉上小木桩或洒上白灰点。

4.2、将触探杆尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤落距50cm，把触探杆竖直打入土层中。

4.3、记录锤击数。钎杆每打入土层30cm，记录一次锤击数。按地基钎探记录执行。

4.4、拔钎：用铅丝将钎杆绑好，留出活套，套内插入铁管，利用杠杆原理将钎拔出，拔除后用砖盖孔。

4.5、移位：将触探杆搬到下一个孔位，以便继续打钎。

4.6、灌砂：打完的钎孔，经过质检人员和工长检查孔深与记录无误后，即进行灌砂。灌砂时每填入30cm左右，可用钢筋捣实一次。

4.7、整理记录：按孔顺序编号，将锤击数填入统一表格内，字迹清楚，经过技术负责人、质检员、打钎人员签字后归档。

4.8、如工程在冬季施工，每打1孔及时覆盖保温材料，不能大面积掀开，以免基土受冻。

六、质量要求

6.1、钎探深度必须符合要求，锤击数记录准确，不得作假钎。

6.2、钎位基本准确，钎孔不得遗漏；钎孔灌砂应密实。

6.3、中心一排1.5m 两排错开梅花型

6.4、同一工程中，钎探时应严格控制穿心锤的落距，不得忽高忽低，以免造成钎探不准，使用钎杆的直径必须统一。

6.5、钎探孔平面布置图绘制要有建筑物外边线、主要轴线及各线尺寸关系，外圈钎点要超出垫层边线200㎜～500㎜。

6.6、遇钢钎打不下去时，应请示有关工长或技术员：调整钎孔位置。并在记录单备注栏内作好记录。

6.7、钎探前，必须将钎孔平面布置图上的钎孔位置与记录表上的钎孔号先行对照，无误后方可开始打钎。如发现错误应及时修改或补打。

6.8、在记录表上用有色铅笔或符号将不同的钎孔（锤击数的大小）分开。

6.9、在钎孔平面布置图上，注明过硬或过软的孔号的位置，把枯井或坟墓等尺寸画上，以便设计勘察人员或有关部门验槽时分析处理。

七、成品保护

钎探完毕后，应作好标记，保护好钎孔，未经质量检查、有关工长复验，不得堵塞或灌砂。

八、应注意的质量问题：

8.1、基土受雨后不得钎探。

8.2、如打钎进行不下去时，应请示有关工长，适当移位打钎，不得不打钎而任意填锤击数。

8.3、记录和平面布置图的整理：在记录表上用有色铅笔或符号将不同的锤击数孔位分开。

8.4、在钎孔布置平面图上，注明过硬或过软孔号的位置，以便设计勘察人员分析处理。

8.5、记录和平面布置图的探孔位置填错：

⑴将钎孔平面布置图上的钎孔与记录表上的钎孔先行对照，有无错误。发现错误及时修改或补打。

⑵在记录表上用色铅笔或符号将不同的钎孔（锤击数的大小）分开。

⑶在钎孔平面布置图上，注明过硬或过软的孔号的位置，把枯井或坟墓等尺寸画上，以便设计勘察人员或有关部门验槽时分析处理。

九、质量记录

1、本工艺标准应具备以下质量记录：工程地质勘察报告。地基钎探记录作为一项重要的技术资料，一定要保存完整，不得遗失。记录表原则上应用原始记录表，对污损严重的要重新抄写，但原始记录仍要原样保存好，重新抄写的记录数据，文字应与原件一致，并要注明原件保存处及有抄件人签字。地基钎探没有规定打几下，只是按照每30cm累计打1.5米深为计算打多少数值即可。

2、钎探孔排列方式：筏板基础按梅花型1.5间距1.5深，独立柱基内梅花型1.5～2.0 间距，深度不浅于短边。

3、整理记录按钎孔顺序编号，将锤击数填入统一表格内。字迹要清楚，再经过打钎人员和技术员签字后归档。

十、安全标准

操作人员要专心施工，扶锤人员与扶钎杆人员要密切配合，以防出现意外事故。

2013年11月13日
