第十五章-有用的电子元件练习题
人教版九年级物理全一册《第十五章电流和电路》章节练习题-有答案
人教版九年级物理全一册《第十五章电流和电路》章节练习题-有答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．以下物品分别接入如图电路中的M、N两点，能使小灯泡发光的是MN（）A．玻璃棒B．木筷子C．铅笔芯D．橡皮2．在“会飞的章鱼”实验中，将塑料带剪成细丝制成“章鱼”，毛巾分别摩擦“章鱼”和塑料管，将摩擦后的“章鱼”抛向空中，在其下方用摩擦后的塑料管靠近“章鱼”，丝状塑料带就会像章鱼一样悬在空中，如图所示。
下列说法正确的是（）A．塑料管是导体B．毛巾摩擦后的“章鱼”细丝间会相互吸引C．摩擦后的“章鱼”与毛巾带上了同种电荷D．“章鱼”飞起的原理为同种电荷相互排斥3．电路图如图所示，与电路图对应的实物图是（）A． B． C． D．4．如图所示，能正确地测出小灯泡L2电流的电路是（）A． B． C． D．5．如图所示，取两个相同的不带电的验电器A和B，用丝绸摩擦过的玻璃棒接触验电器A的金属球使之带电，再用带有绝缘手柄的金属棒把A和B的金属球连接起来，下列说法正确的是（）A．A中正电荷通过金属棒流向B，A金属箔的张角减小B．金属棒中瞬间电流方向从B流向A，B金属箔的张角减小C．如果金属棒不带绝缘柄，将会看到两个验电器的金属箔片都先闭合后张开D．用带有绝缘手柄的金属棒连接后，B的金属箔张开是因为同种电荷相互排斥6．如图是一款单轮平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具。
该平衡车电路部分安装有两个开关﹣﹣电源开关S1和压力开关S2；当手动闭合开关S1时，指示灯亮起；此时骑行者再站立于平衡车踏板上，开关S2自动闭合，电动机正常启动，平衡车运动。
开关S1未闭合，即使骑行者站立于踏板上，电动机也无法启动。
图中的电路设计符合上述要求的是（）A．B．C．D．7．小光同学连接如图所示的电路图，闭合开关S，两电流表的示数分别如乙、丙两图所示，造成这种现象的原因是（）A．L1与L2的规格不同B．其中一个电流表有故障C．两个电流表选择了不同的量程D．测量中存在误差8．如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A。

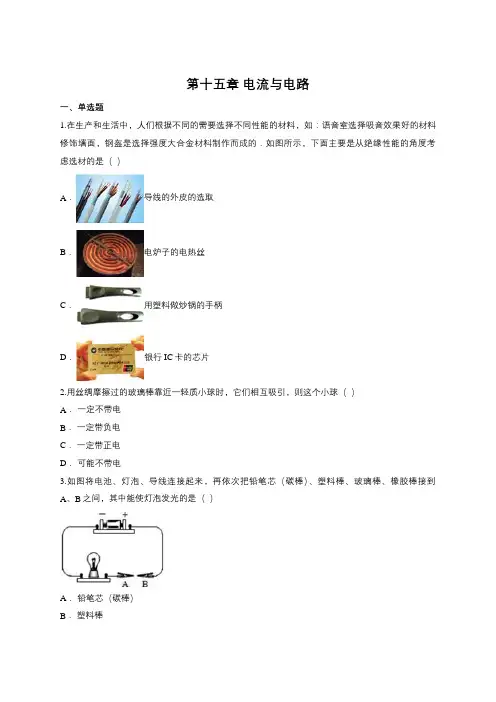

第十五章 电流与电路单元测试题(含答案)
第十五章电流与电路一、单选题1.在生产和生活中，人们根据不同的需要选择不同性能的材料，如：语音室选择吸音效果好的材料修饰墙面，钢盔是选择强度大合金材料制作而成的．如图所示，下面主要是从绝缘性能的角度考虑选材的是（）A．导线的外皮的选取B．电炉子的电热丝C．用塑料做炒锅的手柄D．银行IC卡的芯片2.用丝绸摩擦过的玻璃棒靠近一轻质小球时，它们相互吸引，则这个小球（）A．一定不带电B．一定带负电C．一定带正电D．可能不带电3.如图将电池、灯泡、导线连接起来，再依次把铅笔芯（碳棒）、塑料棒、玻璃棒、橡胶棒接到A、B之间，其中能使灯泡发光的是（）A．铅笔芯（碳棒）B．塑料棒C．玻璃棒D．橡胶棒4.如图，实验中的女生长发上扬，下列选项中，不属于保证该实验成功的必要条件是（）A．金属球壳必须带电B．身体必须直接接触金属球壳C．身体必须与金属球壳不断摩擦D．身体与大地之间必须用绝缘材料隔离5.在如图所示的四种电路图中，电路连接正确且电流表测L1电流的图是（）A．B．C．D．6.将人们首先带入原子微观世界的发现是（）A．质子的发现B．电子的发现C．中子的发现D．夸克的发现7.为避免超高车辆闯入隧道造成事故，小明设计了警示电路，使用时闭合开关S．导线EF横置于隧道口上沿前方，一旦被驶来的车辆撞断，红灯L亮且电动机转动放下栏杆．灯和电动机中，即使其中之一断路，另一个也能正常工作．下列电路中符合要求的是（）A．B．C．D．二、填空题8.干燥的天气里将毛衣摩擦过的气球靠近头发，会看到如图所示的令人惊奇的现象，这是由于气球摩擦后 ______ ，会 ______ 不带电的头发．9.今年校庆时，校园内的小树上挂着成串的小彩灯，小亮同学原以为这些小彩灯是串联的，但发现其中一盏灯的灯丝断了，其余灯仍然亮着，由此小亮推断，彩灯的电路并非纯粹的串联电路．经请教物理老师得知：每个彩灯的内部结构如图B所示，灯丝引线上均绕有金属电阻丝R，R上有一层绝缘物质，当彩灯发光时，R相当于断路．当灯丝断开后，R上的绝缘物质被击穿，形成通路，电流通过R流向下一个彩灯，这样其余彩灯仍能发光．仔细阅读上面的文字信息，回答下列问题：（1）当彩灯的灯丝没有烧断时，金属电阻丝R与灯丝并联，灯丝却没被短路的原因是 ______ ．（2）当一个彩灯的灯丝被烧断时，其余彩灯仍能发光的原因是 ______ ．10.用“静电吸尘刷”刷衣服可以把灰尘带走，这是因为静电吸尘刷和衣物之间发生________使吸尘刷表面带了________，因而可以________(填“吸引”或“排斥”)轻小的灰尘．11.教室中一个开关可以同时控制三盏灯的亮灭，则这三盏灯是______ 联的，这种连接的好处是______ ．12.如图所示，要使L1和L2串联，应闭合的开关是__________；要使L1和L2并联，应闭合的开关是__________．S1、S2闭合时，会出现_________________________现象．13.如图所示的元件在高压输电中俗称“瓷壶”，它的作用是将高压架空导线固定在高压输电铁塔上，根据需要，制作“瓷壶”的材料应是______(选填“导体”或“绝缘体”)．14.轿车仪表盘上都有一个用来提醒司机车门是否关好的指示灯，若四个车门中任意一个车门未关好，该指示灯会一直发光，其工作原理如图所示．（1）请具体说明保护电阻R0的作用 ______ ．（2）指出该电路的一处不足 ______三、实验题15.在探究“并联电路中电流的关系”时，实验电路图如图所示．以下是一份实验探究报告，请你填全其中空白项目并回答相关问题：提出问题：并联电路干路电流与各支路电流有什么关系？猜想假设： ______ ．设计实验：（1）实验器材有： ______ 、开关一个、若干导线、 ______ 的小灯泡若干、一个电流表．（2）小利连好如图所示的电路后，闭合开关进行试触，发现电流表指针反偏．导致这一现象发生的错误操作可能是： ______ ．小利检查后重新连接电路，闭合开关，用电流表分别测出A、B、C三处的电流，并将数据记录在表格中，下一步的操作应该是： ______A．改变电流表的量程或换电流表再测几次B．换用不同规格的小灯泡，再测出几组电流值C．整理器材，结束实验D．分析数据，得出结论（3）通过对下面数据的分析，可以得出结论：并联电路干路中的电流等于______ ；由此可以判断，你的猜想是______ （选填“正确”或“不正确”）的．（4）小和同学通过实验，得到了如下数据，他由此得出结论：并联电路中各个支路的电流相等．其不足之处是： ______ ．16.图甲是在做探究并联电路电流规律实验的电路图：（1）请按照图甲将图乙用笔画线代替导线连接起来，让电流表测量B点的电流．（2）在测量C点的电流时，小明将电路连接起来，检查电路时，发现电流表指针的情况如图丙所示，则出现这种情况的原因是 ______（3）纠正（2）中错误后，测出A、B、C三处的电流值如表所示①第三次实验时，A点电流如图丁所示，则A点的电流为 ______ ．②观察表格中的数据可知，小明是通过______ 的方法获得多组数据的（A、换用不同规格灯泡多次实验，B、改变电源电压多次实验）③根据表格的数据可以得到的结论是 ______ ．17.在“探究并联电路中电流的关系”的实验中小明把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表；（1）下面设计的表格中存在的不足之处是 ______ ；（2）为了防止个别偶然因素的影响，完成后面两次实验所采用方法是______ ；以得出结论：并联电路干路中的电流等于 ______ ．四、作图题18.某种浴霸，要求有高温和低温2个加热档位，且低温档可调温．当浴霸通电时，指示灯发光．现在，给你1个单刀单掷开关S1、1个单刀双掷开关S2、1个发热电阻R、一个滑动变阻器R1、小灯泡L、导线若干，用电池组代替电源．请你设计上述电路，并将电路图画在方框内.19.拆开图1中玩具，发现电源、开关、发光二极管（简称“LED”）、电动机（符号“”）各一个及连接导线，闭合开关，电动机顺时针转动，LED亮，将电动机一端连线断开，闭合开关，LED 亮．（1）在方框内画出玩具的电路图．（2）将电源正、负极反接，闭合开关， LED ______ （选填“亮”、“不亮”）．20.在如图所示电路的两个虚线框内分别填入电源或开关的符号，并满足闭合任意一个开关能使小灯泡L发光．五、阅读理解题21.阅读下面的短文，然后解答后面的问题：中国古代对电现象的认识我国古代对电的认识，是从雷电及摩擦起电现象开始的．早在3000多年以前的殷商时期，甲骨文中就有了“雷”、“电”的形声字．西周初期，在青铜器上就已经出现加雨字偏旁的“电”字．《淮南子•坠形训》认为：“阴阳相搏为雷，激扬为电”，明代刘基说得更为明确：“雷者，天气郁激而发也．阳气困于阴，必迫，迫极而迸，迸而声为雷，光为电”．（1）“阴阳相搏为雷，激扬为电”中的“阴”指负电荷，“阳”指正电荷，云层带电是因为云层与空气摩擦使 ______ 发生转移，这种现象就是摩擦起电．我国古人还通过仔细观察，准确地记述了雷电对不同物质的作用．《南齐书》中有对雷击的详细记述：“雷震会稽山阴恒山保林寺，刹上四破，电火烧塔下佛面，而窗户不异也”．（2）“电火烧塔下佛面”是因为佛面的金属膜属于 ______ ，强大的放电电流通过佛面的金属膜，金属被熔化．“而窗户不异也”是因为窗户为木制，所以仍保持原样．在我国，摩擦起电现象的记述颇丰．西晋张华记述了梳子、丝绸摩擦起电引起的放电发声现象：“今人梳头，脱著衣时，有随梳、解结有光者，亦有咤声”．（3）请用学过的知识解释：“今人梳头，脱著衣时，有随梳、解结有光者，亦有咤声．”22.探究原子结构的奥秘1910年英国科学家卢瑟福进行了著名的α粒子（带正电）轰击金箔实验．结果发现：绝大多数α粒子穿过金箔后仍沿原方向前进，但是有少数α粒子却发生了较大的偏转，并且有极少数α粒子的偏转超过90°，有的甚至几乎达到180°，像是被金箔弹了回来．（1）根据实验现象，卢瑟福提出“原子的大部分质量集中到了一个很小的结构上”，卢瑟福所说的“很小的结构”指的是 ______ ．（2）1μm金箔包含了3000层金原子，绝大多数α粒子穿过后方向不变，该现象可以说明下列两种说法中的 ______ （选填A或B）；A．原子的质量是均匀分布的 B．原子内部绝大部分空间是空的（3）科学家对原子结构的探究经历了三个过程，通过α粒子散射实验，你认为原子结构为图中的______ ．答案解析1.【答案】A【解析】A、用塑料做导线的外皮是利用了塑料是绝缘体，符合题意；B、电炉子的电热丝是利用电流的热效应，不符合题意；C、用塑料做炒锅的手柄是为了防止炒锅使用时烫手，利用了塑料的导热性差，不符合题意；D、银行IC卡的芯片采用磁电记录方式，用的是磁性材料，不符合题意．2.【答案】D【解析】丝绸摩擦过的玻璃棒带正电，玻璃棒吸引轻小物体，轻小物体可能带负电，可能不带电．3.【答案】A【解析】能使灯泡发光的是导体，在铅笔芯（碳棒）、塑料、玻璃棒、橡胶棒中，铅笔芯能够导电，属于导体；塑料、玻璃棒、橡胶棒属于绝缘体；故BCD错误；A正确；4.【答案】C【解析】A、女生长发上扬是因为金属球上的电荷转移到头发造成的．所以金属球必须带电．不符合题意；B、金属球上的电荷能够转移到头发上，女生的身体必须直接接触金属球壳．不符合题意；C、金属球本身已经带电，所以女生不需要与金属球摩擦生电．符合题意；D、为保证电荷从金属球转移到女生的头发，而不会转移到大地，女生的身体与大地之间必须用绝缘材料隔离．不符合题意．5.【答案】B【解析】A、电流表尽管与L1串联，但正负接线柱接反了，该选项错误；B、电流表与L1串联，测的是L1的电流，并且正负接线柱连接正确，该选项正确；C、电流表在干路上了，测的是干路的电流，该选项错误；D、电流表与灯泡并联，闭合开关会造成短路，烧坏电流表，此选项错误．6.【答案】B【解析】汤姆孙发现电子后，人类开始探索原子的结构，最终发现原子是位于原子中心的原子核及在核外运动的电子组成．7.【答案】D【解析】导线EF横置于隧道口上沿前方，一旦被驶来的车辆撞断，红灯L亮且电动机转动放下栏杆，说明EF断开之后，电动机与指示灯是通路，EF断开之前，电动机与指示灯被短路，则导线EF与电动机和指示灯并联;灯和电动机中，即使其中之一断路，另一个也能正常工作，说明指示灯与电动机互不影响，能独立工作，电动机与指示灯是并联的;为防止EF断开之前电源被短路，电路干路中要接入保护电阻，由图示电路图可知，D符合要求．8.【答案】带电；吸引．【解析】与毛衫摩擦过的气球靠近头发，会看到气球吸引头发，这是因为与毛衫摩擦过的气球摩擦起电，从而吸引不带电的头发．9.【答案】（1）R相当于断路；（2）当灯丝断开后，R上的绝缘物质被击穿，形成通路，电流通过R流向下一个彩灯，这样其余彩灯仍能发光．【解析】（1）当彩灯的灯丝没有烧断时，金属电阻丝R与灯丝并联，而此时R相当于断路，因此灯丝没被短路．（2）当灯丝断开后，R上的绝缘物质被击穿，形成通路，电流通过R流向下一个彩灯，这样其余彩灯仍能发光．10.【答案】摩擦；电荷；吸引．【解析】这种简易吸尘器通过和衣物之间的摩擦使它的表面带了电荷，因而具有了吸引轻小物体的性质．11.【答案】并；各用电器可以单独工作，互不影响．【解析】教室里的各盏灯应该能够独立工作，互不影响，它们应并联在电路中，开关是三盏灯的总开关.其好处是：各用电器可以单独工作，互不影响．12.【答案】S2；S1、S3；电源短路【解析】①要使L1、L2串联，电流从正极出发，需经过L2、S2、L1回到电源的负极，因此需闭合S2；②要L1、L2并联，电流从电源正极流出后进行分路，一路经过S1、L2另一路经过L1，然后两路汇合共同经过S3，回到电源负极，因此需闭合S1、S3；③若同时闭合开关S1、S2时，电流从正极出发，经S1、S2直接回到负极，造成电源短路．13.【答案】绝缘体【解析】高压输电网中的铁架与导线之间必须保持很好的绝缘，故使用的陶瓷材料（俗称“瓷壶”）应具有稳定的绝缘性．14.【答案】（1）开门时保护指示灯；关门时保护电源；（2）不能确定哪个门未关好．【解析】（1）当四个开关全闭合时，灯L被短路，故R0可防止电源被短路；当有门未关上时，灯发光，电阻可以防止灯泡中电流过大；（2）本灯中四开关串联，只有全部闭合时才使灯熄灭，无法知道是哪个门未关好．15.【答案】并联电路中，干路电流等于支路电流之和；（1）电源；规格不同；（2）电流表正负接线柱接反了；B；（3）各支路电流之和；正确；（4）使用相同规格的器材进行实验且只进行了一次实验，实验结论不具有普遍性．【解析】可以猜想：并联电路中，干路电流等于各支路电流之和；（1）探究并联电路电流规律实验，需要的实验器材有：电源、开关一个、若干导线、规格不同的小灯泡若干、一个电流表；（2）电流表指针反向偏转，这是由于电流表正负接线柱接反了造成的；完成一次实验后，为得出普遍结论，应换用不同规格的器材进行多次实验，故选B．（3）由表中实验数据可知：I C=I A+I B，由此可知，在并联电路中，干路电流等于各支路电流之和，由此可以判断，你的猜想是正确的；（4）由表中实验数据可知，两支路电流相等，实验所使用的灯泡规格相同，且只进行了一次实验，这样得出的实验结论不具有普遍性．16.【答案】（1）（2）电流表没有调零；（3）①0.8A；②换用不同规格的灯泡；③在并联电路中，干路电流等于各支路电流之和．【解析】（1）由电路图可知，两灯泡并联，开关S控制干路，要求电流表测B点的电流，即电流表测量L1支路电流，因此可选小量程0～0.6A；从电源正极出发，经开关分支，一支流向灯泡L2，另一支流向电流表、灯泡L1，然后共同回到负极，如图所示：（2）检查电路时，电路还没有接通，就发现电流表指针有示数，这说明电流表没有调零；（3）①A点是干路上的电流，在并联电路中，干路电流等于各支路电流之和，因此电流表选择的量程为0～3A，分度值为0.1A，示数为：0.8A．②表格中的数据可知，3次实验中通过各个灯泡的电流数值不同，由此可知，这是通过换用不同规格的灯泡的方法获得多组数据的；③由表中实验数据可知，在并联电路中，干路电流等于各支路电流之和，并联电路干路和支路的电流关系为：I=I1+I2．17.【答案】（1）没有单位；（2）改变电源电压或更换不同规格灯泡再进行实验；各支路电流之和．【解析】（1）由实验数据记录表格可知，所记录的实验数据没有单位；（2）为了防止个别偶然因素的影响，可以改变电源电压或更换不同规格灯泡再进行实验；分析表中数据可以得出结论：并联电路干路中的电流等于各支路电流之和．18.【答案】【解析】当浴霸通电时，指示灯发光．说明总开关S1与指示灯串联在电路中；有高温和低温2个加热档位，则将开关S2串联通过的两个位置分别分为高温和低温，则低温档可调温，处于高温状态时，通过开关S2只将发热电阻R连入，当低温档可调温时，说明通过开关S2，将滑动变阻器与发热电阻R串联接入电路，综合分析可知：该电路组成是：电源、开关S1、开关S2、发热电阻R、滑动变阻器组成串联电路，用一条导线与滑动变阻器并联，据此作出电路图．19.【答案】（1）（2）不亮【解析】（1）闭合开关，电动机顺时针转动，LED亮，将电动机一端连线断开，闭合开关，LED 亮，说明电动机和LED独立工作、互不影响即为并联，且开关位于干路. 电路图如下图所示：（2）晶体二极管具有单向导电性，当电路方向发生改变后，发光二极管不再发光.20.【答案】【解析】若将电源放在上方的空缺处，则当开关闭合时便会造成短路现象，灯不会发光；若将开关放入上方，电源放入下方，则两个开关并联，闭合任何一个开关都可以使灯发光，如下图所示：21.【答案】（1）电荷；（2）导体；（3）“随梳”是因为梳子与头发摩擦，两者带上异种电荷而相互吸引；“解结”是因为头发带上同种电荷而相互排斥；“有光、有咤声”是因为积累的电荷发生的放电现象．【解析】（1）云与大气摩擦使云带上电荷，这是云与大气之间的电荷发生转移，属摩擦起电现象；（2）佛面是导体，放电时有电流流过而烧坏，窗户是绝缘体，放电时没有电流流过从而烧不坏；（3）大意是：人们梳头时，头发随梳子飘起，头发变得蓬松，同时看到光和响声．22.【答案】（1）原子核；（2）B；（3）C．【解析】原子是由原子核和核外电子构成的，原子核体积很小，质量大，原子的质量主要集中在原子核上，原子核外有一个非常大的空间，核外电子围绕原子核作高速运动．（1）若原子质量、正电荷在原子内均匀分布，则极少数α粒子就不会发生偏转，而大多数发生了偏转，说明原子的质量主要集中在原子核上，这里的“很小的结构”指的是原子核．（2）原子核外有一个非常大的空间，使绝大多数α粒子穿过后方向不变．（3）通过上述实验，能说明原子结构是：原子核位于原子的中心，质量主要集中在原子核上，应如图C．。
人教版物理第十五章电流和电路单元习题(含答案)
物理第十五章电流和电路单元习题一、选择题1.下列说法正确的是（）A.在连接电路的过程中，开关应该与被控制的用电器串联B.路灯总是同时亮，同时灭，它们是串联的C.电路中只要开关闭合就一定有电流D.电流表可以直接接在电源两极测电源电压2．用丝线悬挂的A、B、C三个通草球，其中任意两个靠近时都相互吸引，则（）A．三个小球只有一个带电B．三个小球都带电C．三个小球中肯定有一个不带电，另外两个带同种电荷D．三个小球中肯定有一个不带电，另外两个带异种电荷3．在通常情况下，下列组合全部属于绝缘体的是（）A．金属、盐水、橡胶B．毛皮、丝绸、干木棒C．塑料棒、石灰水、大地D．铁棒、橡皮、铅笔芯4．下列说法中正确的是（）A．导体中的电荷只要移动就一定形成电流B．绝缘体不导电，是因为绝缘体中几乎没有电子C．绝缘体不能导电，所以导体是重要的电工原料，绝缘体不是D．金属能够导电，是因为金属内部有大量的自由电子5．塑料梳子梳头发时被梳子“粘”起，下列现象中“粘”的原因与其相同的是（）A．在干燥的天气里，化纤布料衣服容易“粘”在身上B．寒冷的冬天用湿手摸户外的金属单杠，手会被“粘”上C．塑料吸盘能“粘”在光滑的瓷砖上D．两个铅柱地面削平挤压后能“粘”在一起6. 甲、乙两同学在做实验时，把电流表的“+”和“0.6”两个接线柱接在电路中，指针位于如图所示的位置，下面记录中正确的是（）A. 1.4AB. 0.24AC.0.26AD.0.28A7. 有A、B、C三个轻小物体，为判断三个物体带电情况，将三个物体分别互相靠近，发现AB间吸引，BC间排斥，AC间吸引，则下列判断正确的是（）A．A、B带异种电荷B．B、C带同种电荷C．A、C带异种电荷D．A、B、C均带电8.两只相同的小灯泡串联在电路中，它们（）A.电压一定相等B.电流可能不等C.电流一定相等D.亮度可能不同9．指纹锁是一种高科技产品，它的“钥匙”是特定人的指纹S1、磁卡S2或应急钥匙S3，三者都可以单独使电动M工作而打开门锁，下图中符合要求的电路图是（）10、关于如图电路的判断，正确的是（）A.只闭合开关S1、S3时，灯泡L1、L2并联B.只闭合开关S2、S3时，灯泡L1、L2都发光C.闭合所有开关时，灯泡L1、L2都发光D.只闭合开关S2时，灯泡L2、L1都不发光11.如图甲电路，闭合开关8后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.5A，则下列说法错误的是（）A.灯泡L1和L2并联B.电流表A1一定连接“3A”接线柱C.电流表A1的读数是1.5AD.通过灯L1的电流为1.2A12.关于串、并联电路，下列说法正确的是（）A.公路边灯要亮一起亮，要灭一起灭，由此断定这些灯是串联的B.通过两用电器的电流相等，它们一定是串联的C.教室里有四盏灯，每两盏灯由一只开关同时控制，则这四盏灯的连接方式是串联D.家中的电灯与控制它的开关之间的连接是串联的13.如图是一既能吹冷风、又能吹热风的普通家用电吹风的简化电路图，其中M是吹风机，R是电热丝．由电路图可知（）A．只闭合S1，吹出的是热风B．S1、S2都闭合，吹出的是热风C．只闭合S2，吹出的是热风D．M和R是串联的14．某同学测量电路中的电流时，在如下图所示的电路图中的P点接入电流表，测量时电流表的读数是0．6 A，（已知两个灯泡完全相同）关于两个灯泡中通过的电流，下列说法中正确的是（）A．灯泡L1中通过的电流是0．6 A，灯泡L2中通过的电流也是0．6 AB．灯泡L1中通过的电流是0．3 A，灯泡L2中通过的电流也是0．3 AC．灯泡L1中通过的电流是0．6 A，灯泡L2中通过的电流是0 AD．灯泡L1中通过的电流是0 A，灯泡L2中通过的电流是0．6 A15.在图所示的电路中，电源电压保持不变.由于电阻R、灯L可能出现了故障，电键S闭合前后，电流表指针所在的位置不变，下列判断中正确的是（）A.若灯L不发光，则只有电阻R短路B.若灯L不发光，则只有电阻R断路C.若灯L发光，则只有电阻R短路D.若灯L发光，则只有电阻R断路二、填空题16、将两个带异种电荷的物体靠近，产生的现象是两个相互；由此说明两个带电物体相互排斥，则它们一定带种电荷。
人教版九年级物理上册第十五章 电流和电路知识点+单元测试
人教版九年级物理上册第十五章电流和电路知识点+单元测试人教版九年级物理上册第十五章《电流和电路》知识点+单元测试_电荷第十五章电流和电路知识点第一节电荷摩擦起电1、电荷：带电体：物体有了吸引轻小物体的性质，我们就说是物体带了电（荷）。
这样的物体叫做带电体。
自然界只有两种电荷——被丝绸摩擦过的玻璃棒带的电荷是正电荷（＋）；被毛皮摩擦过的橡胶棒上带的电荷叫做负电荷（－）。
电荷间的相互作用：同种电荷互相排斥，异种电荷互相吸引。
带电体既能吸引不带电的轻小物体，又能吸引带异种电荷的带电体。
电荷：电荷的多少叫做电荷量，简称电荷，符号是Q。
电荷的单位是库仑（C）。
2、检验物体带电的方法：①使用验电器。
验电器的构造：金属球、金属杆、金属箔。
验电器的原理：同种电荷相互排斥。
从验电器张角的大小，可以判断所带电荷的多少。
但验电器不能检验带电体带的是正电荷还是负电荷。
②利用电荷间的相互作用。
③利用带电体能吸引轻小物体的性质。
3、使物体带电的方法：（1）摩擦起电：定义：用摩擦的方法使物体带电。
背景：宇宙是由物质组成的，物质是由分子组成的，分子是由原子组成的，原子是由位于中心的原子核和核外的电子组成的，原子核的质量比电子的大得多，几乎集中了原子的全部质量，原子核带正电，电子带负电，电子在原子核的吸引下，绕核高速运动。
原子核又是由质子和中子组成的，其中质子带正电，中子不带电。
在各种带电微粒中，电子电荷量的大小是最小的，人们把最小电荷叫做元电荷，通常用符号e表示。
任何带电体所带电荷都是e的整数倍。
6.25×1018个电子所带电荷等于1C。
在通常情况下，原子核所带的正电荷与核外所有电子总共带的负电荷在数量上相等，整个原子呈中性，也就是原子对外不显带电的性质。
原因：由于不同物质原子核束缚电子的本领不同。
两个物体相互摩擦时，原子核束缚电子的本领弱的物体，要失去电子，因缺少电子而带正电，原子核束缚电子的本领强的物体，要得到电子，因为有了多余电子而带等量的负电。
人教版九年级物理第15章《电流和电路》单元测试题(最新整理)
人教版九年级物理第十五章《电流和电路》单元测试题一、选择题：1．一个带正电的物体接触验电器金属球后，验电器的金属箔张开，这是因为（ ）A ．带正电物体的电子发生了转移，使金属箔有了多余的电子B ．带正电的物体的原子核发生了转移，使金属箔有了多余的原子核C ．金属箔上的电子发生了转移，使金属箔缺少电子D ．金属箔上的原子核发生了转移，使金属箔有了多余的电子2．用毛皮摩擦过的橡胶棒去接触验电器的金属球，验电器的金属箔张开，说明（ ）A ．两金属箔都带正电荷B ．两金属箔都带负电荷C ．金属箔一片带电正荷，一片带负电荷D ．无法确定3．三个用细线悬挂的轻质小球，它们之间的发生的相互作用如图所示，请判断这三个小球的带电情况（ ）A ．甲、乙、丙都带电B ．甲、乙不一定带电，丙一定带电C ．甲、乙一定带电，丙可能带电、也可能不带电D ．甲可能不带电，乙、丙一定带电 4．两个小球靠近时互相吸引，接触后把它们分开，然后又把它们靠近，这时两个小球（ ）A ．一定互相排斥B ．一定互相吸引C ．一定无相互作用D ．一定无吸引现象5．关于电源，下列说法中错误的是（ ）A ．电源的作用是使正极聚集正电荷，负极聚集负电荷，以持续对外供电B ．在电源外部，电流方向是从电源的正极流向负极C ．从能量转化的观点看，电源是将化学能转化为电能的装置D ．要得到持续的电流，必须要有电源 6．某同学将如图所示的三个灯泡连接在电路里，接线良好，当闭合开关时，三个灯泡都不亮，则（ ）A ．甲灯泡灯丝断了B ．乙灯泡灯丝断了C ．丙灯泡灯丝断了D ．都有可能7．如图所示，要使三盏灯并联，应采取的做法是（ ）A ．连接bdB ．连接adC ．连接abD ．拆除bc8．张力同学在用电流表做“探究并联电路的电流规律”的实验时，闭合开关后发现电流表 的指针偏转到如图所示的位置，你认为产生这种现象的原因可能是（ ）A ．电流表坏了B ．电流表的量程选大了C ．电流表的量程选小了D ．电流表的正负接线柱接错了9．小丽同学在用电流表测量两灯串联时的电流，当闭合开关时，发现两 灯时亮时暗，电流表指针来回摆动，发生此现象的原因可能是（ ）A ．某盏灯灯丝已断B ．电路某处短路C ．灯泡与灯座接触不好D ．电流表损坏而出现断路 10．如图所示，闭合开关后，比较a 、b 、c 、d 四处电流的大小，其中不准确的是（ ）A ．I a =I dB ．I a ＞I dC ．I a ＞I bD ．I d ＞I c11．如图所示的电路中，当闭合开关时，若发现两个电流示数相等，且均在正常值范围内，则出现的故障是（ ） A ．R 1短路 B ．R 1开路 C ．R 2短路 D ．R 2开路12．在探究串联电路中电流的规律时，将一只准确的电流表接入电路后，合上开关，灯泡均发光，但电流表的示数为零，造成这个现象的原因可能是（ ）Ａ．电流表被导线短路 Ｂ．电流表的正、负接线柱接反了 Ｃ．电源坏了，电路中没有电流 Ｄ．因为电流表接线柱接触不良，被开路了13．如图所示，若开关S 闭合后，灯L 1、L 2均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L 1两端时，两灯均不亮，将导线连接在灯L 2两端时，灯L 1亮而灯L 2不亮.由此可判断（ ）A ．灯L 1短路B ．灯L 2短路C ．灯L 1断路D ．灯L 2断路二、填空题：14．将塑料梳子接入闭合电路中，小灯泡不发光，说明塑料梳子是 。
第十五章电流和电路画图题专项练习卷Ⅱ(解析卷)
第十五章电流和电路画图题专项练习卷Ⅱ参考答案一、画图题。
1．请画出如图对应的电路图。
【解答】解：由实物图知，两灯并联，开关S2在干路上控制整个电路，S1在L B支路上，电路图如图所示：。
2．请将下面电子元件并联连入电路，要求同时使小灯泡亮、电动机转、蜂鸣器发声。
小灯泡、电动机、蜂鸣器都要受开关的控制。
【解答】解：要求小电动机、小灯泡、蜂鸣器并联，同时使小灯泡亮、电动机转、蜂鸣器发声，且它们都要受开关的控制，所以开关在干路上。
如图所示：。
3．如图所示的电路，只需改动一根导线就可测得总电流，请在图中用“×”号指出需改动的导线，并在原图中画出正确的电路连线，然后画出电路图。
【解答】解：把电流表串联接入电路，测干路电流，实物图如图所示：；根据实物图，画出电路图，如上图所示。
4．如图所示是实验的实物电路图，请画出对应的电路图。
【解答】解：由实物图知，两灯并联，开关在干路上控制整个电路，电流表在L1支路上，电路图如图所示：。
5．如图所示为一实物电路，请画出对应的电路图。
【解答】解：由实物图知，开关S、L1、L2依次连接在电源两极上，电路图如图所示：。
6．小明想测量并联电路中干路电流，连接的电路如图所示，检查电路发现只有一根导线接错了，请在这根导线上打上“×”，并改正。
【解答】解：根据图可知，原电路中，两灯短路了；电流表测量干路中的电流，电流表应接在干路中；电流从电源的正极出来，经过开关、电流表后，分成两条路径，分别经过两个灯泡，然后一起回到电源的负极，改正后如下所示：7．请根据电路图，用笔画线代替导线把实物电路连接完整。
【解答】解：由电路图知，灯泡和电铃并联，一个开关在干路上，一个开关在电铃支路上，实物电路连接如图所示：。
8．如图根据要求将实物图连接完整。
要求：两个灯泡并联，开关S控制整个电路，电流表测通过灯泡L2的电流。
【解答】解：由题意可知，两个灯泡并联，开关S位于干路，电流表位于L2的支路，从电源正极出发，经过开关S分成两支，一支经L1，另一支经电流表和灯泡L2，然后两支路汇合到电源的负极，如图所示：。
人教版物理第十五章电流和电路单元练习题(含答案)
物理第十五章电流和电路单元练习题一、选择题1．下列现象中，不属于防止静电危害的是（）A．很高的建筑物顶端装上避雷针B．在高大的烟囱中安装静电除尘器C．油罐车后面装一根拖在地上的铁链条D．地毯中夹杂不锈钢导电纤维2．用一根棒去接触已带正电的验电器的金属球，发现验电器的金属箔张角增大，则这根棒可能是（）A．用毛皮摩擦过的橡胶棒B．用丝绸摩擦过的玻璃棒C．用毛皮摩擦过金属棒D．不带电的金属棒3．在通常情况下，下列组合全部属于绝缘体的是（）A．金属、盐水、橡胶B．毛皮、丝绸、干木棒C．塑料棒、石灰水、大地D．铁棒、橡皮、铅笔芯4．如图所示的串联电路，闭合开关时两个灯泡正常发光，则（）A．通过A点电流等于通过B点的电流B．通过A点电流大于通过C点的电流C．通过B点电流大于通过C点的电流D．灯泡L1的亮度一定与L2一样亮5．某品牌的微型电脑吸尘器有两个开关，开关S1控制照明灯L和吸尘电动机M，开关S2只控制吸尘电动机M．下列电路图符合要求的是（）6．下列说法正确的是（）A．导体容易导电，这是由于它们内部具有大量的自由电子B．两个原来不带电的物体相互摩擦，两个物体可能都不带电C．丝绸和玻璃棒摩擦后，玻璃棒带负电D．用摩擦的方法使物体带电是用摩擦的方法创造了正、负电荷7、电灯L1和L2并联接入电路，通过它们的电流分别为I1和I2，干路中的电流为I ，则（）A.I1 > IB.I2 > IC.I1 + I2 > ID.I = I1 + I28.如图是一既能吹冷风、又能吹热风的普通家用电吹风的简化电路图，其中M是吹风机，R是电热丝．由电路图可知（）A．只闭合S1，吹出的是热风B．S1、S2都闭合，吹出的是热风C．只闭合S2，吹出的是热风D．M和R是串联的9．在如图所示的电路中，通过灯泡L1的电流为0.7A，电流表A2的示数为0.5A．下列判断正确的是（）A．电流表A1的示数为0.7AB．电流表A1的示数为1.2AC．通过灯泡L2的电流为0.7AD．通过灯泡L2的电流为1.2A10.举重比赛有甲、乙、丙三个裁判_其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己前面的按钮．要求主裁判和至少一个副裁判都按下自己前面的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（）11.如图甲电路，闭合开关8后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.5A，则下列说法错误的是（）A.灯泡L1和L2并联B.电流表A1一定连接“3A”接线柱C.电流表A1的读数是1.5AD.通过灯L1的电流为1.2A12．关于如图所示的电路，下列说法正确的是（）A．开关闭合S后，灯L1、L2并联且都能发光B．开关闭合S后电路将发生断路C．要使灯L1、L2串联，可去掉导线aD．若将导线M从接线柱B改接到接线柱A上，灯L1、L2并联三、填空题13．有一种节日彩灯上串联着20只小灯泡，接在电压为220V的电路上。
人教版九年级物理第十五章电流和电路 测试卷(含答案)
九年级物理第十五章电流和电路测试卷满分100分考试时间:60分钟一、选择题(本大题10个小题，每小题3分，共30分。
)1.据中央电视台“智力快车”节目介绍，蜜蜂飞行与空气摩擦能产生电，因此蜜蜂在飞行中就可以吸引带正电的花粉。
关于这个现象，以下说法正确的是（）A.蜜蜂飞行与空气摩擦产生静电时，飞行中的蜂得到了电子B.蜜蜂飞行与空气摩擦产生静电时，飞行中的蜜蜂失去了电子C.蜜蜂飞行与空气摩擦产生静电时，飞行中的蜜蜂带正电D.蜜蜂飞行与空气摩振产生静电时，创造了新的电荷2.如图所示是用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开。
下列判断正确的是（）A带电棒一定带负电 B.带电棒一定带正电C.两片金属箔一定带异种电荷D.两片金属一定同种电荷第2题图第3题图3.如图，当开关S1、S2都闭合时，下列说法正确的是（）A.L1、L2都不发光B.L1、L2都发光C.只有L1发光D.只有L2发光4.关于电流的形成和电流的方向，下列说法正确的是（）A.电荷的移动形成电流B.负电荷的定向移动不能形成电流C.正电荷定向移动的方向为电流方向D.自由电子定向移动的方向为电流方向5.将灯L1和L2串联接入电路中时，都发光，但L1较亮一些，则通过L1和L2的电流I1和I2的关系是（）A.I1>I2B.I1<I2C.I1=I2D.不能确定6.如图所示为用电流表测量通过灯的电流的四个电路图，其中电路连接正确的是（）A. B. C. D.7.如图所示，当开关S闭合时，灯L1、L2均不亮。
某同学用一根导线去检查电路故障，他将导线接在的两端时，发现两灯均不亮，然后并接在L2两端时发现L1亮、L2不亮。
则此电路可能存在的故障是( )A.灯L2与灯座接触不良B.灯L1灯丝烧断C.灯L1与灯座接触不良D.灯L2短路第7题图第8题图8.将两只不同规格的灯泡L1、L2接在如图所示的电路中，闭合开关S1、S2，下列说法中正确的是（）A.电流表测量干路电流B.L1与L2的亮度一定相同C.通过L1和L2的电流一定相等D.只断开S2，L1发光且亮度不变9.如图所示电路图，以下说法中正确的是（）A.S1、S2都闭合时，A1测L1中的电流，A2测L2中的电流B.S1闭合，S2断开时，A1与A2的示数相等C.S1闭合，S2断开时，A1与A2的示数不相等D.S1、S2都闭合时，A1与A2的示数相等10.常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3会断开而暂停手机解锁功能，在一段时间后，S3将自动闭合而恢复解锁功能。
