CAD常用工具介绍
AutoCAD常用工具
例7 查询图13中多边形ABCDE的面积。
操作过程如下：
命令: AA ↙
AREA
图13
指定第一个角点或 [对象(O)/增加面积(A)/减少面积(S)] <对象(O)>: 单击点A
量单个封闭图形的面积，也可以进行面积的加减运算。 体积(V)：测量对象或定义区域的体积。
小贴士：在做减法运算时，需要先用“加模式”选择上被减对象，再 进入“减模式”进行减法运算。
4.查询位置（id） （1）功能：查询指定点的坐标值。 （2）命令启动方式
单击“默认”选项卡→“实用工具”面板下拉菜单→“点坐标” 命令行输入id
指定下一个点或 [圆弧(A)/长度(L)/放弃(U)]:单击点B
指定下一个点或 [圆弧(A)/长度(L)/放弃(U)]:单击点C
指定下一个点或 [圆弧(A)/长度(L)/放弃(U)/总计(T)] <总计>:单击 点D
指定下一个点或 [圆弧(A)/长度(L)/放弃(U)/总计(T)] <总计>:单击 点E
1.2 查询
1.查询距离（dist/DI）
（1）功能ቤተ መጻሕፍቲ ባይዱ
测量两点之间的距离、两点形成的线段在XY平面上的角度以及与XY平面的夹角等。
查询顺序为向上、向右时，X、Y坐标的增量为正值；查询顺序为向下、向左时，X、Y坐标的 增量为负值。
（2）命令启动方式
命令行输入dist(di) ↙
例5 查询图12中直线AB的长度
建筑工程CAD
1.1 绘图次序（draworder）
全面了解CAD工具栏的功能及使用方法
全面了解CAD工具栏的功能及使用方法CAD（计算机辅助设计）是现代设计行业中不可或缺的重要工具，它能够帮助设计师们以数字化的方式进行产品、建筑等各种设计工作。
在CAD软件中，工具栏是一个非常重要的界面元素，它提供了多种功能按钮，方便用户进行设计操作。
本文将向大家介绍CAD工具栏的常用功能及使用方法，帮助大家更加高效地使用CAD软件。
1. 选择工具选择工具是CAD软件中最基本、最常用的工具之一。
它可以帮助我们选择并编辑绘图中的对象。
选择工具的图标通常为一个鼠标指针，我们可以通过单击选择对象，也可以通过拖动鼠标框选多个对象。
2. 画线工具画线工具是CAD软件中最基础的绘图工具之一。
它可以帮助我们绘制直线、曲线等线条。
我们可以通过单击画线工具按钮，然后按下鼠标左键来确定起始点和终点，从而创建一条直线。
3. 编辑工具编辑工具可以帮助我们对绘图中的对象进行修改和编辑。
比如，我们可以使用编辑工具移动对象、改变对象的大小、旋转对象等。
编辑工具通常以一个箭头图标表示。
4. 创建图形工具创建图形工具提供了快速创建各种形状的功能。
比如，我们可以使用创建矩形工具创建一个矩形，使用创建圆形工具创建一个圆形等等。
选择对应的创建图形工具后，我们可以在绘图区点击并拖动鼠标来确定形状的大小。
5. 属性工具属性工具用于对绘图中的对象进行属性设置，如颜色、线型、线宽等。
我们可以通过单击属性工具按钮，然后选择所需的属性进行设置。
6. 渲染工具渲染工具在CAD软件中用于模拟真实光照和材质效果，使绘图更加逼真。
我们可以使用渲染工具为绘图中的对象添加阴影、高光等效果，从而增加视觉效果。
7. 测量工具测量工具可以帮助我们测量绘图中对象的长度、角度等。
我们可以通过选择测量工具按钮，然后在绘图区点击并拖动鼠标，软件会给出相应的测量结果。
8. 图层工具图层工具允许我们在绘图中创建多个图层，并将对象分配到不同的图层上。
通过使用图层工具，我们可以轻松管理和控制绘图中的各个对象。
CAD中常用的绘图工具
CAD中常用的绘图工具CAD（计算机辅助设计）是一种广泛应用于各个领域的绘图工具，可以用于制作平面图、立体图和三维模型等。
在CAD软件中，有许多常用的绘图工具可以帮助用户更高效地完成绘图任务。
本文将介绍几种常用的CAD绘图工具和使用技巧。
首先，我们来介绍一些绘图基础工具，如直线工具、圆工具和矩形工具。
在CAD软件中，这些工具常常位于绘图工具栏中。
通过选择相应的工具，用户可以通过点击鼠标在绘图区域内绘制出直线、圆、矩形等基本形状。
接下来，我们来介绍一些进阶的绘图工具，如多边形工具和曲线工具。
多边形工具可以用于绘制具有任意边数的多边形，用户可以通过指定边数和边长来绘制不同形状的多边形。
曲线工具可以用于绘制各种曲线，如贝塞尔曲线和样条曲线。
用户可以通过控制点来调整曲线的曲率和形状，使绘图更具自由度。
除了基础工具和进阶工具，CAD软件还提供了一些实用的辅助工具，如偏移工具、修剪工具和拉伸工具。
偏移工具可以用于沿指定路径或指定距离复制图形，非常适用于制作对称图形和重复图案。
修剪工具可以用于删除图形中的一部分，用户可以通过点击要删除的边界线来修剪图形。
拉伸工具可以用于改变图形的大小和形状，用户可以选择拉伸的方向和距离来调整图形的尺寸。
此外，CAD软件还提供了一些辅助绘图工具，如坐标定位工具、图层管理工具和测量工具。
坐标定位工具可以用于精确定位图形的位置，用户可以输入坐标值来准确绘制图形。
图层管理工具可以用于分组和管理图形，用户可以将不同类型的图形放置在不同的图层中，方便后续编辑和管理。
测量工具可以用于测量图形的距离、角度和面积等，用户可以通过选择需要测量的图形来获取准确的测量值。
最后，我们来介绍一些CAD软件中的快捷键和技巧。
使用快捷键可以大大提高绘图效率，如Ctrl+C和Ctrl+V可以分别用于复制和粘贴图形，Ctrl+Z可以撤销上一步操作。
另外，使用命令行可以更快速地输入指令，用户可以通过输入指令的首字母快速选择需要的指令，如输入“L”即可选择直线工具。

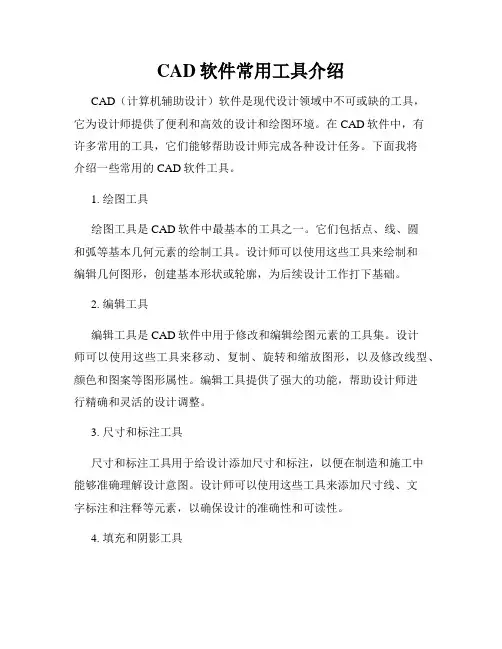

CAD软件常用工具介绍
CAD软件常用工具介绍CAD（计算机辅助设计）软件是现代设计领域中不可或缺的工具，它为设计师提供了便利和高效的设计和绘图环境。
在CAD软件中，有许多常用的工具，它们能够帮助设计师完成各种设计任务。
下面我将介绍一些常用的CAD软件工具。
1. 绘图工具绘图工具是CAD软件中最基本的工具之一。
它们包括点、线、圆和弧等基本几何元素的绘制工具。
设计师可以使用这些工具来绘制和编辑几何图形，创建基本形状或轮廓，为后续设计工作打下基础。
2. 编辑工具编辑工具是CAD软件中用于修改和编辑绘图元素的工具集。
设计师可以使用这些工具来移动、复制、旋转和缩放图形，以及修改线型、颜色和图案等图形属性。
编辑工具提供了强大的功能，帮助设计师进行精确和灵活的设计调整。
3. 尺寸和标注工具尺寸和标注工具用于给设计添加尺寸和标注，以便在制造和施工中能够准确理解设计意图。
设计师可以使用这些工具来添加尺寸线、文字标注和注释等元素，以确保设计的准确性和可读性。
4. 填充和阴影工具填充和阴影工具允许设计师为绘图元素添加颜色、填充和阴影效果。
通过使用这些工具，设计师可以使绘图更具有视觉冲击力和表现力，帮助客户和团队成员更好地理解设计概念和风格。
5. 图层管理工具图层管理工具用于创建、编辑和控制绘图图层。
设计师可以使用这些工具来管理不同的图层，将设计元素分组和组织，实现对图形的分层和可见性控制。
图层管理工具可以提高绘图的灵活性和可操作性，增强设计的可维护性和可管理性。
6. 3D建模工具3D建模工具是CAD软件中的高级工具，用于创建和编辑三维模型。
设计师可以使用这些工具来建立具有深度和体积的实体对象，进行复杂的造型和装配操作。
3D建模工具在工业设计、建筑设计和机械设计等领域中发挥着重要的作用。
7. 数据导入和导出工具数据导入和导出工具是CAD软件中的关键工具，用于将设计数据与其他设计工具和文件格式进行交互。
设计师可以使用这些工具将CAD图形导入导出为常见的文件格式，如DXF、DWG和STL，以便与其他设计软件和系统进行数据共享和协作。
CAD建筑绘图常用工具介绍
CAD建筑绘图常用工具介绍CAD建筑绘图是现代建筑设计过程中必不可少的工具之一。
它能够帮助我们快速、准确地完成建筑绘图工作。
在CAD软件中，有许多常用的工具，它们能够大大提高我们的绘图效率。
本文将介绍CAD建筑绘图中常用的工具，帮助读者更好地运用这些工具进行建筑绘图。
1. 画线工具：画线工具是CAD绘图中最基础、最常用的工具之一。
通过画线工具，我们可以绘制出建筑物的轮廓和形状。
在使用画线工具时，可以选择不同的线型、线宽和线色，使绘图结果更加清晰明了。
2. 拉伸工具：拉伸工具可以根据已有的线段或面状图形，沿着指定的方向进行拉伸，以得到新的形状。
比如，我们可以使用拉伸工具将一个长方形拉伸成一个长方体，或者将一个多边形拉伸成一个平面。
3. 平移工具：平移工具可以将选定的对象按照指定的方向和距离进行平移。
通过平移工具，我们可以方便地对建筑物的各个部分进行调整和移动，以满足设计需求。
4. 缩放工具：缩放工具可以根据指定的比例因子，对选定的对象进行缩放。
使用缩放工具，可以调整建筑物的大小和比例，使其更符合实际需求。
5. 旋转工具：旋转工具可以按照指定的轴线和角度，对选定的对象进行旋转。
通过旋转工具，我们可以方便地对建筑物的各个部分进行调整和旋转，以达到设计要求。
6. 阵列工具：阵列工具可以将选定的对象按照指定的方向和数量进行复制和排列。
通过阵列工具，我们可以快速地创建大量相同或类似的对象，并且可以灵活地调整其间距和排列方式。
7. 偏移工具：偏移工具可以通过指定的偏移距离，在原对象的基础上生成新的并行对象。
通过偏移工具，我们可以快速地创建建筑物中的窗户、门和墙壁等重复的部分。
8. 剪切工具：剪切工具可以通过指定的切割路径，将选定的对象切割成两部分。
通过剪切工具，我们可以方便地对建筑物进行调整和修改。
9. 图层管理工具：图层管理工具可以帮助我们对绘图中的图层进行管理和控制。
通过图层管理工具，我们可以方便地对不同的绘图元素进行分类和组织，使绘图结果更加清晰和易于编辑。

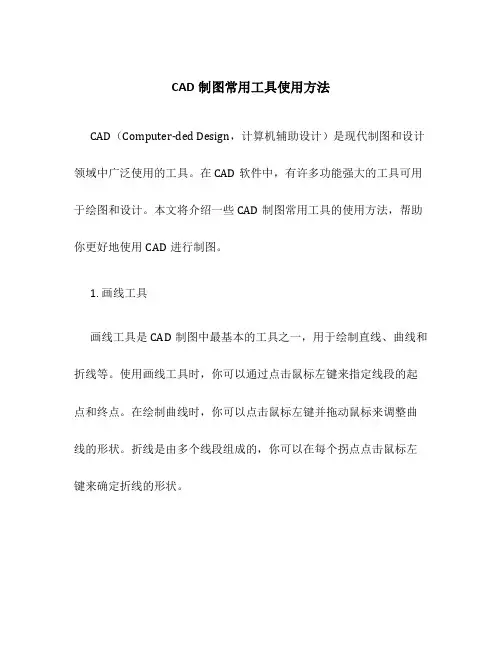

CAD制图常用工具使用方法
CAD制图常用工具使用方法CAD（Computer-ded Design，计算机辅助设计）是现代制图和设计领域中广泛使用的工具。
在CAD软件中，有许多功能强大的工具可用于绘图和设计。
本文将介绍一些CAD制图常用工具的使用方法，帮助你更好地使用CAD进行制图。
1. 画线工具画线工具是CAD制图中最基本的工具之一，用于绘制直线、曲线和折线等。
使用画线工具时，你可以通过点击鼠标左键来指定线段的起点和终点。
在绘制曲线时，你可以点击鼠标左键并拖动鼠标来调整曲线的形状。
折线是由多个线段组成的，你可以在每个拐点点击鼠标左键来确定折线的形状。
2. 绘制多边形绘制多边形是CAD制图中常用的一项任务。
在CAD软件中，通常有专门的工具用于绘制多边形。
使用绘制多边形工具时，你可以选择绘制正多边形还是不规则多边形，并指定多边形的边数。
在选择绘制不规则多边形时，你可以通过点击鼠标左键来指定多边形的各个顶点。
3. 编辑工具CAD软件中的编辑工具可以帮助你对已有的图形进行修改和调整。
例如，你可以使用移动工具来移动图形的位置，使用缩放工具来调整图形的大小，使用旋转工具来旋转图形的方向。
在使用这些编辑工具时，你可以先选中需要编辑的图形，然后按照软件的操作步骤来进行编辑。
标注工具在CAD制图中起到非常重要的作用，它可以帮助你添加文字和注释，方便他人理解你的设计意图。
使用标注工具时，你可以先选择需要标注的位置，然后输入相应的文字。
CAD软件通常提供了许多不同的标注样式和字体可供选择，你可以根据需要进行调整。
5. 图层管理图层管理是CAD制图中必须掌握的技巧之一。
通过图层管理工具，你可以将设计图分成多个图层，每个图层上可以放置不同的图形。
这样做的好处是可以方便地对不同的图形进行控制和修改。
例如，你可以将建筑的结构图放在一个图层上，将装饰的细节放在另一个图层上，这样可以更加灵活地进行设计和修改。
尺寸标注对于CAD制图来说非常重要，它可以帮助你确定图形的大小和位置。
CAD实用技巧 常用工具栏的应用
CAD实用技巧：常用工具栏的应用CAD（计算机辅助设计）是一种广泛应用于工程设计、建筑设计等领域的软件工具。
在CAD软件中，常用工具栏是我们在设计过程中必不可少的工具之一。
本文将为大家介绍CAD常用工具栏的应用技巧，帮助您更有效地使用CAD软件。
1. 标准工具栏标准工具栏是CAD软件中最常用的工具栏之一。
它包含了一些基本的绘图工具，如线段、圆、矩形等。
在使用这些工具时，您可以通过点击图标或使用快捷键来操作。
例如，要画一条线段，只需点击标准工具栏中的“直线”图标，然后在绘图区域中点击起点和终点即可完成。
2. 修改工具栏修改工具栏是用来对绘图进行修改的工具栏。
其中包含了一些常用的修改命令，如移动、复制、旋转等。
通过使用这些工具，您可以对已绘制的对象进行修改和调整。
比如，要移动一个对象，只需选择“移动”工具，然后点击要移动的对象并指定新的位置。
3. 图层工具栏图层工具栏用于控制绘图中的图层设置。
在CAD软件中，图层可以用来管理绘图中的不同元素，如文字、线段、图形等。
您可以通过图层工具栏来创建新的图层、显示或隐藏图层，并调整图层的属性。
例如，要创建一个新的图层，只需点击图层工具栏中的“新建图层”图标，并设置相应的图层名称和属性。
4. 块工具栏块工具栏是用来管理和操作块对象的工具栏。
在CAD软件中，块是指一组元素的集合，可以作为一个整体进行操作。
通过块工具栏，您可以创建、编辑和插入块对象。
例如，要创建一个新的块对象，只需选择图形并点击块工具栏中的“创建块”图标，然后设置块的属性和名称。
5. 导航工具栏导航工具栏用于控制和调整绘图区域的显示方式。
它包含了一些常用的导航命令，如放大、缩小、平移等。
通过使用导航工具栏，您可以更方便地查看和编辑绘图。
例如，要放大绘图区域，只需点击导航工具栏中的“放大”图标，并指定放大的比例。
以上就是CAD常用工具栏的应用技巧。
通过熟练掌握这些工具栏的使用方法，您可以更高效地进行CAD设计和绘图。
CAD教程工具栏与快捷键设置
CAD教程工具栏与快捷键设置一、工具栏设置CAD软件中的工具栏主要包括常用工具、绘图工具、修改工具、构建工具、文字工具、标注工具等。
下面介绍几个常用的工具栏及其功能：1.绘图工具栏：主要包括线段、圆、矩形、多段线等绘图工具，用于绘制各种几何图形。
3.构建工具栏：主要包括做角度、做半径、做长度、做对称线等构建工具，用于实现特定角度、长度或线条的构造。
5.标注工具栏：主要包括尺寸标注、角度标注、半径标注、注释标注等用于标注设计图纸的工具。
在CAD软件中，设置快捷键可以提高工作效率和操作速度。
下面是一些常用的CAD快捷键设置：1.F1：帮助，用于获取CAD软件的帮助信息。
2.F2：文本窗口，用于显示CAD命令行的详细信息。
3.F3：用于切换对象捕捉模式，包括极点、端点、中点、点、附近、相交等。
5. Ctrl + S：保存当前绘图文件。
6. Ctrl + N：新建绘图文件。
7. Ctrl + O：打开绘图文件。
8. Ctrl + Z：撤销上一步操作。
9. Ctrl + Y：恢复上一步撤销的操作。
10. Ctrl + C：复制选中的图形或文本。
11. Ctrl + X：剪切选中的图形或文本。
12. Ctrl + V：粘贴已复制或剪切的图形或文本。
13. Ctrl + A：全选当前绘图空间中的图形。
15. Ctrl + G：切换网格模式，包括开、关、设置网格间距等。
以上只是一些常用的CAD软件的快捷键设置，用户可以根据自己的使用习惯进行个性化设置。
总结：CAD软件的工具栏和快捷键设置是初学者掌握CAD软件的基础，只有熟悉和灵活运用这些工具才能更高效地完成绘图任务。
用户可以根据自己的需要和习惯对工具栏进行个性化设置，并熟练运用快捷键来提高工作效率。
随着对CAD软件的熟悉程度的提高，用户可以根据自己的需要进行更深入的学习和探索。
CAD常用工具详解
CAD常用工具详解CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用于工程设计和制图的计算机技术。
它可以帮助工程师和设计师以更高效、准确的方式进行图纸编制和模型设计。
在CAD软件中，有许多常用的工具和功能，本文将详细介绍其中一些重要的工具和技巧。
1. 画线工具：画线工具是CAD软件中最基本、最常用的工具之一。
通过选择起点和终点，可以绘制直线、矩形、多段线等。
在绘制过程中，可以通过设定特定的尺寸、角度和坐标来精确控制线条的绘制。
2. 偏移到工具：偏移到工具可以将对象按照指定的距离和方向进行平移操作。
在设计中，偏移到工具非常有用，可以帮助快速复制和移动对象，提高工作效率。
3. 旋转工具：旋转工具可以将对象按照指定的角度进行旋转。
通过选择旋转中心和旋转角度，可以将对象在平面上进行任意方向的旋转操作。
4. 缩放工具：缩放工具可以按照比例因子对对象进行放大或缩小操作。
通过选择缩放因子，可以快速调整对象的大小。
5. 镜像工具：镜像工具可以将对象按照指定的轴线进行镜像翻转。
通过选择镜像轴线，可以在设计中快速创建对称的对象。
6. 修剪工具：修剪工具可以删除对象中与选择的边界相交的部分。
通过选择修剪边界，可以快速对对象进行修剪操作，使其符合设计要求。
7. 复制工具：复制工具可以将对象按照指定的数量和间距进行复制。
通过选择复制间距和复制数量，可以快速创建多个相似的对象。
8. 阵列工具：阵列工具可以按照指定的方向和间距进行多个对象的排列。
通过选择阵列方向和阵列间距，可以快速创建规则的对象排列。
9. 填充工具：填充工具可以将封闭的对象内部填充为指定的颜色或图案。
通过选择填充样式和颜色，可以将设计中的封闭图形填充为所需的样式。
10. 尺寸工具：尺寸工具可以在设计中标注和显示尺寸信息。
通过选择需要标注的对象，可以自动计算并显示其尺寸。
尺寸工具还可以通过设定尺寸样式和精度来调整标注的样式和准确度。
CAD软件中的基本绘图工具介绍
CAD软件中的基本绘图工具介绍CAD（Computer-Aided Design）软件是一种被广泛应用于工程设计和制图领域的工具。
它能够通过计算机辅助的方式，快速、准确地进行绘图、编辑和修改。
在使用CAD软件时，掌握基本绘图工具是非常重要的。
1. 线段工具线段工具是CAD软件中最基本的绘图工具之一。
它能够用来绘制直线，并根据指定的起点和终点坐标来确定线段的长度和方向。
同时，还可以通过控制线段的颜色、线型和线宽等属性来满足不同的绘图需求。
2. 圆工具圆工具可以用来绘制各种半径和位置的圆。
在CAD软件中，通常可以选择绘制实心圆或空心圆，同时还可以控制圆的颜色和线宽等属性。
通过调整圆心和半径的参数，可以绘制出不同大小和形状的圆。
3. 多段线工具多段线工具是用来绘制由多个线段组成的复杂曲线的工具。
CAD软件中的多段线工具不仅可以绘制直线，还可以绘制弧线和曲线。
通过添加节点和控制点，可以精确地构建各种形状的曲线。
4. 矩形工具矩形工具是绘制矩形和正方形的常用工具。
在CAD软件中，可以通过指定矩形的对角线两个顶点来绘制矩形，也可以通过指定矩形的中心点和宽度、高度来绘制矩形。
同样地，可以通过调整矩形的属性来满足各种绘图需求。
5. 弧线工具弧线工具是绘制弧线的工具。
通过指定弧线的起点、终点和半径来绘制弧线。
同时，还可以通过调整弧线的角度和方向来实现不同的弧线效果。
弧线的属性也可以根据实际需求进行调整。
6. 文字工具文字工具是用来在CAD软件中添加文字注释的工具。
通过选择字体、大小和对齐方式等属性，可以将文字添加到绘图中。
文字工具还可以进行各种样式和格式设置，以满足不同的文字需求。
以上是CAD软件中常见的基本绘图工具介绍。
掌握这些工具的使用方法，能够提高绘图效率和准确度。
当然，CAD软件还拥有更多高级的绘图工具和功能，如样条曲线工具、椭圆工具、复制粘贴工具等，但这些工具相对较为复杂，需要进一步学习和掌握。
在学习CAD软件时，建议通过实际操作和练习来加深对这些工具的理解和熟练度。
cad工具的使用
第一课:AUTOCAD工具介绍一、选择常用的三种方法:1）从左到右拖动窗口选择，要框住才能选中;2)以右向左拖动窗口选择，只要接触到对象就能选中，包含在其内的也能选中。
3)点选二、鼠标的操作：1)中间键向外滚动为放大窗口，向里滚动为缩小窗口2)按两次中键等于窗口全部显示3)按住中键不放，等于移动窗口4)按右键相当于键盘的回车键三、绘图工具1)直线(L):在屏幕上指定两点可画出一条直线2)矩形(REC)3)圆弧(ARC)4）圆（C）5)动线:用于做记号(不重要)6)样条曲线:(SPL)用左键确定各点后，三次回车，第一次断开，第二次起点切线方向，第三次终点切线方向。
7)椭圆(EL):不常用，先给长轴的总长，再给短轴的一半，或者以中心画，长短轴各给一半8)椭圆弧：不常用，用来画椭圆弧9)点(P)四、图纸框的画法当图纸不需要装订时，将图中a与c的尺寸改为e 的尺寸。
（GB/T 14689-93）五、国家标准读法:GB 4457.4 –84国家标准第4457次第四条，1984年第二课:修改工具的使用修改工具栏：删除（E）全称（erase）用来删除对象，点击删除在命令行输入ALL即是删除绘图区域所以对象；默认为删除被选中对象复制（CO）全称（copy）用来复制对象，默认为复制被选对象；指定基点将复制出的对象移动到另一个位置。
可给实际尺寸移动：三种情况，只复制一次，多重复复制，距离复制，相对坐标复制镜像（MI）全称（mirror）用来复制一个和源对象对称的对象，默认为指定两点确定一条镜像线。
特点：对应点垂直平分mirrtext（镜像变量控制命令）：给1完全镜像，给0图形镜像，文字不镜像偏移（O）全称（offset）实现对象的偏移，先给尺寸后偏移，偏移完成后按右键退出阵列（AR）全称（array）重点内容实现对象的阵列，有矩形阵列和环形阵列两种；以对话框的形式提示：矩形阵列：设置好n行m列，再给出行偏移值和列偏移值，分四个象限环形阵列：首先确定好三要素：中心点、项目总数、填充角度，有三个选项移动（M）全称（move）实现对象的移动，可给实际尺寸进行操作引申到夹点的控制旋转（RO）全称（rotate）实现对象的旋转，参照旋转和自由旋转；正交打开以90度为计算，缩放（SC）全称（scale）实现对象的缩放，默认为比例缩放，对象特性的应用改变，R参照的应用拉伸（S）全称（stretch）必须从右向左选中，而且只能选中局部，选中一个点即对一个点进行操作，选中两个点即对两个点进行操作，选中所有点等同于移动工具。
CAD常用命令表大全
CAD常用命令表大全CAD软件是一种应用广泛的计算机辅助设计工具，它可以帮助工程师和设计师更高效地进行设计和绘图工作。
为了能够更好地使用CAD 软件，掌握一些常用的CAD命令是至关重要的。
本文将为您提供一份CAD常用命令表大全，希望能够帮助您更好地运用CAD进行工作。
一、绘图命令1. 线（Line）：用于绘制直线段。
2. 圆（Circle）：用于绘制圆。
3. 弧（Arc）：用于绘制圆弧。
4. 矩形（Rectangle）：用于绘制矩形。
5. 多段线（Polyline）：用于绘制由多个线段构成的复杂图形。
6. 椭圆（Ellipse）：用于绘制椭圆。
7. 多边形（Polygon）：用于绘制多边形。
8. 曲线（Spline）：用于绘制光滑曲线。
二、修改命令1. 移动（Move）：用于移动图形或对象。
2. 复制（Copy）：用于复制图形或对象。
3. 旋转（Rotate）：用于旋转图形或对象。
4. 缩放（Scale）：用于缩放图形或对象。
5. 镜像（Mirror）：用于镜像翻转图形或对象。
6. 阵列（Array）：用于创建图形或对象的阵列副本。
7. 偏移（Offset）：用于创建图形或对象的平行副本。
8. 修剪（Trim）：用于修剪图形或对象。
9. 伸展（Stretch）：用于拉伸图形或对象。
10. 斜切（Rotate）：用于斜切图形或对象。
三、绘图辅助命令1. 网格（Grid）：用于显示/隐藏绘图网格。
2. 构造线（Construction Line）：用于绘制辅助线。
3. 标尺（Ruler）：用于显示/隐藏标尺。
4. 捕捉（Snap）：用于捕捉到网格点或对象端点。
5. 比例（Scale）：用于按比例缩放或放大图形。
6. 条件限制（Constraint）：用于设置和管理图形的约束条件。
四、图层管理命令1. 图层（Layer）：用于创建、编辑和管理图层。
2. 冻结（Freeze）：用于冻结/解冻图层。
3. 锁定（Lock）：用于锁定/解锁图层。
CAD软件常用工具介绍
CAD软件常用工具介绍CAD（计算机辅助设计）软件是现代工程设计领域中不可或缺的工具。
它能够迅速、高效地进行绘图和设计，提高工作效率和准确性。
在CAD软件中，有许多常用工具可以帮助设计师实现各种设计任务。
本文将介绍一些常用的CAD软件工具及其使用技巧。
1. 画线工具：画线工具是CAD软件中最基本的工具之一。
它可以通过指定起点和终点来创建直线。
此外，画线工具还可以用于绘制曲线、圆弧和多段线。
在使用画线工具时，可以通过输入坐标、偏移距离或指定角度来精确控制线的位置和方向。
2. 拉伸工具：拉伸工具用于将已绘制的二维图形在垂直或水平方向上延伸到指定的长度。
此工具可用于将线条、多段线或圆形对象拉伸成所需的形状和尺寸。
在使用拉伸工具时，只需选择要拉伸的对象并指定拉伸距离即可。
3. 偏移工具：偏移工具用于在已有图形的基础上创建平行的副本。
通过选择要偏移的对象并指定偏移距离，可以快速高效地绘制平行图形。
此外，偏移工具还可以用于创建内外环形对象。
4. 倒角与圆角工具：倒角与圆角工具用于将图形的边缘进行倒角或圆角处理。
倒角是指将边缘锐角调整为一定的圆角度数，使形状更加平滑。
圆角则是指将边缘曲线化，增加图形的圆润感。
通过选择要处理的边缘和指定倒角或圆角的半径，可以轻松完成倒角与圆角操作。
5. 三维绘图工具：CAD软件不仅可以进行二维绘图，还可以制作精确的三维模型。
三维绘图工具提供了创建、编辑和查看三维对象的功能。
通过选择不同的绘图命令，可以创建立方体、球体、圆柱体等各种三维形状。
还可以使用三维绘图工具进行物体的平移、旋转和缩放等操作，使设计更加生动。
6. 对齐工具：对齐工具用于快速对齐图形的位置和方向。
通过选择要对齐的对象和参考点，可以将图形按照所需的方式进行对齐。
对齐工具可以用于水平对齐、垂直对齐、拓扑对齐等各种对齐方式，方便用户进行布局和调整。
7. 标注工具：标注工具用于添加文字、尺寸和注释等信息到绘图中。
通过选择标注工具并指定标注的位置，可以在绘图中添加文字说明、线性尺寸、角度尺寸等标记。
CAD的常用工具介绍
CAD的常用工具介绍在工程设计和制图领域，计算机辅助设计（CAD）软件是不可或缺的工具。
它允许工程师和设计师以数字方式创建、修改和分析各种设计。
为了更好地利用CAD软件，了解一些常用的工具和技巧是非常重要的。
1. 绘图工具：CAD软件提供了各种绘图工具，用于创建几何图形，如点、线、圆、弧等。
通过使用这些工具，用户可以快速精确地绘制设计图纸。
2. 编辑工具：CAD软件的编辑工具用于修改和调整已绘制的图形。
例如，移动工具允许用户将图形移动到另一个位置，镜像工具可以水平或垂直镜像图形，缩放工具可以调整图形的大小等等。
3. 图层管理：图层是CAD软件中的一项重要功能，它允许用户将图形分组和组织。
通过使用不同的图层，用户可以轻松地控制图形的可见性和编辑性。
此外，图层还可以用于管理文本、尺寸和注释等元素。
4. 尺寸工具：尺寸工具是CAD软件中常用的工具之一，它用于在设计图纸中添加尺寸标记。
通过使用尺寸工具，用户可以指定图形的尺寸和距离，以便其他人能够准确地了解设计的大小和比例。
5. 三维建模工具：CAD软件中的三维建模工具允许用户创建和编辑三维模型。
这些工具包括绘制三维形状、旋转和平移对象、创建复杂曲线和曲面等。
借助三维建模工具，用户可以更好地可视化设计，并进行更精确的分析和模拟。
6. 渲染和动画工具：渲染和动画是CAD软件中用于展示设计效果的重要工具。
渲染工具可以根据材料、光照和相机设置，将设计图形呈现为逼真的图像。
动画工具则允许用户创建和演示设计的动画效果，使设计更具交互性和吸引力。
7. 数据交换工具：CAD软件通常支持多种文件格式和标准，用于与其他设计软件进行数据交换。
例如，可以导入和导出DWG、DXF、STEP等文件格式，以便与其他CAD软件或制造软件进行协作和集成。
8. 自定义工具：CAD软件通常允许用户根据自己的需求和工作流程自定义工具和快捷键。
通过自定义工具，用户可以提高工作效率，并使软件操作更符合个人习惯。
高级CAD设计工具与插件推荐
高级CAD设计工具与插件推荐CAD（Computer-Aided Design，计算机辅助设计）是现代工程设计与制造中不可或缺的工具。
为了提升CAD的设计效率和功能拓展，使用一些高级CAD设计工具和插件是必要的。
本文将向大家推荐几款在CAD设计中非常实用的工具和插件。
1. AE软件（AutoCAD Extension）：作为一个功能强大的CAD设计软件，AE软件在设计行业中广泛应用。
它提供了一系列的高级设计工具和插件，使得CAD设计更加高效和专业。
在AE软件中，用户可以通过使用各种插件来实现更多的设计功能，例如建筑设计、土木工程、机械设计等。
2. CAD快捷键工具：在CAD设计中，快捷键是提高设计效率的关键之一。
通过在CAD软件中设置自定义快捷键，可以大大减少鼠标的使用，提高工作效率。
有很多CAD快捷键工具可以帮助用户快速设置和管理自定义快捷键，例如“Mazec3d”和“CADtools”等。
3. CAD绘图工具：绘图是CAD设计的基础，因此选择一款强大的CAD绘图工具非常重要。
有很多CAD绘图工具在市场上供用户选择，其中一些推荐的工具包括“CadPro”和“DraftSight”。
这些工具提供了丰富的绘图工具和符号库，方便用户进行精确的绘图。
4. CAD渲染工具：渲染是CAD设计中常用的一个步骤，它能使设计更加逼真和生动。
通过使用CAD渲染工具，可以将设计图像转化为具有光照、材质和阴影效果的真实图像。
一些常用的CAD渲染工具包括“V-Ray”和“KeyShot”。
这些工具具有强大的渲染引擎，可以将设计图像渲染得非常逼真。
5. CAD模型库工具：为了节省设计时间和提高设计质量，使用现成的CAD模型是一个不错的选择。
有很多CAD模型库工具提供各种类型的CAD模型，例如家具、车辆、植物等。
通过使用这些工具，用户可以轻松地将现成的CAD模型导入到设计中，节省大量的时间和精力。
6. CAD插件库工具：除了上述推荐的具体CAD工具和插件外，还有一些综合性的CAD插件库工具，它们提供了大量的CAD插件供用户使用。
CAD绘图常用工具与快捷键大全
CAD绘图常用工具与快捷键大全CAD（计算机辅助设计）是一种广泛应用于工程设计和建筑行业的软件。
掌握CAD绘图工具和快捷键，可以提高绘图效率，简化操作流程。
下面将介绍一些常用的CAD绘图工具和快捷键。
1. 线段工具（Line）：用于绘制直线。
点击工具栏上的线段工具，然后点击绘图区域的起始点和终点，即可完成绘制直线的操作。
2. 圆工具（Circle）：用于绘制圆形。
点击工具栏上的圆工具，然后点击绘图区域的圆心和半径，即可完成绘制圆形的操作。
3. 矩形工具（Rectangle）：用于绘制矩形。
点击工具栏上的矩形工具，然后点击绘图区域的矩形的对角线的两个点，即可完成绘制矩形的操作。
4. 弧工具（Arc）：用于绘制弧线。
点击工具栏上的弧工具，然后点击绘图区域的圆心和起始角度、结束角度，即可完成绘制弧线的操作。
5. 多段线工具（Polyline）：用于绘制由多条线段组成的线。
点击工具栏上的多段线工具，然后逐次点击绘图区域上要连接的线段的端点，最后双击或按下Enter键完成绘制多段线的操作。
6. 过滤（Filter）工具：用于选择指定类型的对象。
按下Ctrl + Shift + A键，选择过滤工具，然后选择要过滤的对象类型，即可实现选择指定类型的对象。
7. 半径（Radius）工具：用于设置圆的半径。
点击工具栏上的半径工具，然后点击要设置半径的圆，输入指定的半径数值，即可完成设置圆的半径的操作。
8. 吸附（Snap）工具：用于将绘图对象对齐到指定的点或线。
点击工具栏上的吸附工具，然后选择吸附点或线，拖动绘图对象时会自动对齐到选定的吸附点或线。
9. 往复（Mirror）工具：用于复制并镜像绘图对象。
点击工具栏上的往复工具，然后选择要镜像的对象和镜像线，即可完成复制并镜像绘图对象的操作。
10. 平移（Move）工具：用于平移绘图对象。
点击工具栏上的平移工具，然后选择要平移的对象和平移基点，然后选择移动距离和方向，即可完成平移绘图对象的操作。
CAD工具栏功能解析
CAD工具栏功能解析CAD（计算机辅助设计）软件是现代设计师和工程师的必备工具之一。
它通过图形界面和各种功能工具，帮助用户进行设计、建模和绘图。
其中，工具栏作为CAD软件的核心组成部分，提供了许多常用的工具和功能，帮助用户快速完成设计任务。
本文将解析CAD工具栏中一些常用的功能，帮助读者更好地理解和使用CAD软件。
1. 选择工具（Select Tool）选择工具是CAD软件中最常使用的工具之一。
通过选择工具，用户可以选择并编辑绘图中的对象。
在绘图中，可以使用鼠标框选、单独选择或者追加选择的方式来选择对象。
选择工具还可以设置选择过滤器，例如只选择直线或弧线，以便更准确地选择需要编辑的对象。
2. 绘图工具（Drawing Tools）绘图工具包括直线、弧线、圆、多边形等基本几何图形的绘制工具。
通过点击绘图工具按钮，用户可以在绘图区域创建并编辑这些基本图形。
例如，点击直线工具按钮后，用户可以在绘图区域点击两个点，绘制一条直线。
绘图工具还提供了一些参数设置，例如线宽、颜色和填充等，以便用户根据需要进行调整。
3. 编辑工具（Modify Tools）编辑工具是CAD软件中用于修改和编辑绘图对象的工具。
例如，移动工具可以将选定的对象在绘图区域中移动到新的位置；复制工具可以复制选定的对象，并在绘图区域中创建一个相同的副本；旋转工具可以将选定的对象绕指定点进行旋转。
通过灵活运用编辑工具，用户可以高效地修改和编辑绘图中的对象。
4. 标注工具（Annotation Tools）标注工具用于在绘图中添加尺寸、文字和注释等标注信息。
例如，尺寸工具可以在绘图中添加线段的长度标注；文字工具可以在绘图中添加文字说明；注释工具可以在绘图中添加图例、箭头指示等辅助信息。
标注工具使得绘图更加清晰和易读，方便他人理解和使用。
5. 渲染工具（Rendering Tools）渲染工具用于给绘图中的对象增加材质、纹理和阴影等效果，使得绘图更加逼真和具有立体感。
CAD常用工具及其功能解析
CAD常用工具及其功能解析CAD（计算机辅助设计）软件在工程设计领域的使用越来越广泛。
为了能够更好地利用CAD软件完成设计任务，掌握并熟练使用CAD软件中的常用工具是非常重要的。
本文将介绍CAD软件中常见的几种工具及其功能，帮助读者更好地了解和运用这些工具。
1. 画线工具画线工具是CAD软件中最常用的工具之一。
利用画线工具，用户可以在绘图板上绘制直线、曲线等各种形状。
该工具通常具有多种模式，如直线、贝塞尔曲线、样条曲线等。
用户可以根据需要选择不同的模式绘制出所需的线条。
2. 编辑工具编辑工具是CAD软件中用于编辑绘图对象的工具。
使用编辑工具，用户可以修改和调整绘图对象的形状、大小、位置等属性。
一般来说，编辑工具支持诸如移动、旋转、缩放、镜像等操作，用户可以根据需要选择不同的功能进行编辑。
3. 数值输入工具数值输入工具是CAD软件中用于精确输入和调整绘图对象尺寸的工具。
通过数值输入工具，用户可以直接输入对象的长度、角度、比例等数值，CAD软件会根据输入的数值精确地调整对象的属性。
数值输入工具在绘制精确度要求高的图形时非常有用。
4. 尺寸标注工具尺寸标注工具是CAD软件中用于标注绘图对象尺寸的工具。
通过尺寸标注工具，用户可以在绘图板上添加标注线和尺寸文字来显示对象的尺寸信息。
尺寸标注工具通常支持多种标注方式，如线性尺寸、角度尺寸、半径尺寸等。
5. 图层管理工具图层管理工具是CAD软件中用于管理和控制绘图对象显示的工具。
通过图层管理工具，用户可以创建、编辑和删除绘图对象所在的图层，并对各个图层的显示效果进行设置。
图层管理工具可以帮助用户更好地控制绘图对象的可见性和图层组织。
6. 快捷键工具快捷键工具是CAD软件中用于提高绘图效率的工具。
通过设置和使用快捷键，用户可以快速执行各种操作，如绘制线条、选择对象、复制粘贴等。
熟练掌握快捷键可以极大地提高CAD软件的使用效率，节省时间和精力。
以上介绍了CAD软件中常用的几种工具及其功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CAD常用工具介绍
CAD（Computer-Aided Design，计算机辅助设计）是一种应用计算机技术辅助进行工程设计和制图的技术手段。
其在建筑、机械、电气等行业中应用广泛，为设计师提供了强大的工具和功能。
本文将介绍CAD软件中常用的一些工具，帮助读者理解并熟练运用。
一、线条工具
线条工具是CAD软件中最基础的工具之一，用于绘制各种线条。
其中包括直线、圆弧、多边形等绘图工具。
绘图时可以根据需要选择合适的工具进行绘制，比如直线工具可以用来绘制直线段，圆弧工具可以用来绘制弧线等。
线条工具的灵活运用可以绘制出复杂的图形。
二、编辑工具
编辑工具可以对图形进行可视化的编辑和修改，常用的包括移动、复制、旋转和缩放等。
移动工具可以将图形在画布上重新定位，复制工具可以复制图形并放置在其他位置，旋转工具可以将图形进行旋转变换，缩放工具可以按比例调整图形的大小。
这些工具可以高效地修改已绘制的图形，提高设计效率。
三、图层管理工具
图层管理工具用于对图形进行组织和管理，使得绘图更加有条理。
通过创建和管理不同的图层，可以将图形按照不同的属性分组，如颜色、线型、透明度等。
这样可以方便地对不同部分进行编辑和控制，
同时还可以对图层进行显示和隐藏。
图层管理工具是CAD软件中重要
且必不可少的工具之一。
四、尺寸标注工具
尺寸标注工具主要用于对图形进行尺寸标注，即给出图形中各个元
素的长度、角度和位置等信息。
通过尺寸标注，可以清楚地了解设计
的尺寸和布局关系。
尺寸标注工具会自动生成尺寸标记，并与图形关联，当图形发生变化时，尺寸标记也会自动更新。
这样可以使得设计
师更加方便和准确地进行尺寸标注。
五、三维建模工具
三维建模工具是CAD软件中较为复杂和高级的工具之一，用于创
建和编辑三维实体模型。
通过三维建模工具，可以将设计想法转化为
真实的三维物体。
常用的三维建模工具包括体素建模、曲线建模和面
建模等。
这些工具可以帮助设计师创造出更加逼真和精细的三维模型。
六、渲染工具
渲染工具是CAD软件中用于生成真实感图像的工具。
通过渲染工具，可以将三维模型添加材质、光源和阴影等效果，使其呈现出逼真
的质感。
渲染工具可以调整渲染设置，如光照、反射和折射等，以达
到所需的效果。
渲染工具的运用可以使得设计师更好地展示设计概念
和效果。
以上介绍了CAD软件中常用的一些工具，它们都在设计和制图过
程中起到至关重要的作用。
熟练掌握这些工具，能够有效地提高设计
的效率和质量。
当然，CAD软件拥有更多其他的工具和功能，需要根
据具体的设计任务和需求来选择和应用。
希望通过本文的介绍，读者
对CAD软件的工具有了进一步的了解，并能够在实际应用中灵活运用。
