CAD绘制工程施工图的基本步骤
园林景观工程CAD施工图绘制流程优秀课件
谢谢大家！
园林景观工程CAD施工图绘制流程优秀
园林景观工程CAD施工图绘制流程优秀
外轮廓线 5.总平面图中新建建筑物的可见轮廓线 6.水面界限
0.25
1.建筑平、立、剖视图中一般构配件的轮廓线 2.平、剖视图中次 要断面的轮廓线 3.总平面图中新建道路、桥涵、围墙及其他设施 的可见轮廓线和区域分界线
0.10 1.填充线、铺装分割线 2.水体填充线 3.建筑平面图（淡显80%）
0.18 1.其他颜色线
总则
• 制图规则，保证制图质量，提高制图 效率，做到图面清晰、规范、美观。
• 以国家现行制图标准为依据，结合我 公司的制图风格而成。
• 图纸须以mm为单位按实际尺寸精确绘 制。图纸应均衡、整齐、清晰、美观。
园林景观工程CAD施工图绘制流程优秀
一、图纸幅面、比例 二、图层 三、线型 四、字体 五、符号标注 六、尺寸标注 七、材料标注 八、打印出图
2） 消防登高面（施救面，扑救面），着火时消防车开进来时用的 ，一般在建筑出入口一侧，建筑往外5米内的植物不得超过4米，5 米到12米内不得有超高的植物，而且是软质植物，车可以碾过去的
3）构筑物要把底层平面放进去，以建筑轴线对应点为基准，屋顶面用
虚线。
园林景观工程CAD施工图绘制流程优秀
三、抓出比例，添加文字 • 平面布置图给人第一感觉是：图中应直观地告诉施工人员路与景观
三、 线型
• 常用的线型种类主要有： 实线、虚线、 点画线、双点画线、折断线、波浪线等。
园林景观工程CAD施工图绘制流程优秀
线型种类和用途
名称线
粗
实中
线细 其 他
粗 虚
中 线
细
型 线宽
用途
安装工程施工图的画法有
安装工程施工图的画法有一、画法1. 选择画图工具：安装工程施工图通常使用CAD软件进行绘制，因为CAD软件具有高效、精确和便捷的特点，适合绘制各种施工图。
如果不熟悉CAD软件，也可以手绘，但需要保证绘图清晰、准确。
2. 设定图幅：在CAD软件中，需要设定施工图的图幅大小，一般按照实际需要确定。
通常情况下，施工图尺寸为A0、A1或A2等。
3. 绘制平面布置图：首先根据设计图纸，绘制安装工程的平面布置图，包括设备、管道、电气设备等的布置位置和相互关系。
在绘制过程中，应该按照设计图纸上的布置要求进行细致标注，确保安装工程按照设计要求进行。
4. 绘制设备示意图：根据设计图纸，绘制具体设备的示意图，包括设备的尺寸、型号、连接方式等。
设备示意图应该清晰、准确，能够方便施工人员理解和操作。
5. 绘制管道布置图：根据设计要求，绘制管道的布置图，包括管道的走向、连接方式、支架位置等。
管道布置图应该注明各种直径管道的尺寸和连接方式，确保管道施工的准确性。
6. 标注图纸要求：在施工图上，应该标注清楚设计要求、尺寸、标高等信息，确保施工人员理解和按照要求进行施工。
二、标注方法1. 设备标注：在设备示意图上，应该标注设备的尺寸、型号、连接方式等信息，以便施工人员按照要求进行布置和连接。
2. 管道标注：在管道布置图上，应该标注管道的走向、直径、连接方式、支架位置等信息，确保管道施工的准确性。
3. 尺寸标注：在安装工程施工图上，应该标注各种设备、管道、支架等的尺寸，确保施工的准确性。
尺寸标注应该符合设计要求，清晰明了。
4. 标高标注：在施工图上标注各种设备、管道、支架等的标高，以便施工人员进行准确布置和连接。
标高标注应该与设计要求一致，确保施工的顺利进行。
5. 其他标注：除了上述内容，施工图还应该标注施工人员注意事项、安装要求、安全要求等信息，以便施工人员按照规范进行施工。
在绘制安装工程施工图时，需要注意以下几点：1. 保持施工图的清晰：施工图应该清晰、简洁，便于施工人员理解和操作。
工程施工图cad图框
工程施工图cad图框一、图框的基本要素1. 图框的组成部分工程施工图CAD图框通常包含几个主要部分，包括图头、图尾、图幅、图框、图表、比例尺、图号、工程名称、设计单位、设计人、审核人、审查人、绘图人、审核日期、专业、标注等。
这些部分在CAD软件中可以分别绘制，然后依次拼接成完整的图框。
2. 图框的设计原则图框的设计应简洁明了、规范统一、布局合理、信息齐全。
各个部分之间的间距和比例要协调一致，避免出现拥挤或间隙过大的情况。
图框的字体和线型也要选择清晰易读的样式，便于施工人员查阅和理解。
二、图框的绘制流程1. 设置CAD模板首先，在CAD软件中设置好图纸大小和比例尺，然后将图框的各个部分按照设计要求绘制成独立的图层或块。
这样可以方便后续的调整和修改，也有利于图框的统一管理和维护。
2. 绘制图头和图尾绘制图头需要包含工程名称、图号、设计单位等信息，通常放置在图框的上方。
而图尾则包含比例尺、绘图日期等信息，通常放置在图框的下方。
这两部分的设计要根据具体的施工图纸内容和规范来确定。
3. 添加图幅和图框图幅是指实际绘图的区域，通常是图框中的正文部分，包含了具体的设计内容和标注。
而图框则是包围在图幅周围的线条，用于区分图纸的界限。
在绘制图框时要注意保持线条的粗细和间距一致，使整个图框看起来更加整洁和专业。
4. 填写其他信息除了图头、图尾、图框和图幅外，还需要在图框中填写一些其他必要信息，比如审查人、审核日期、专业等。
这些信息对工程的施工和验收都非常重要，应该尽量完整和准确地填写在图框上。
三、图框的调整和修改1. 统一标准在设计图框时要遵循行业标准和规范，使得不同设计单位的图框风格和格式一致。
这样可以提高施工人员的工作效率，减少因为图纸格式不统一而造成的误解和错误。
2. 不断优化随着施工图纸的不断制作和使用，可能会发现一些不合理或需要改进的地方。
这时就需要及时调整和修改图框的设计，使之更加适应工程设计的需要，提高绘图的质量和效率。
建筑CAD课件图文-绘制建筑结构施工图平面图
绘制建筑平面图
操作步骤-文字标注、尺寸标注
二、尺寸标注 1.定义标注样式
绘制建筑平面图
操作步骤-文字标注、尺寸标注
绘制建筑平面图
操作步骤-文字标注、尺寸标注
2. 标注尺寸 先用线性标注标注一个尺寸，然后且连续标注标注同一道的其他尺
寸
绘制建筑平面图
操作步骤-文字标注、尺寸标注
三、轴线编号绘制 画一个直径为800的圆，要轴线的端点处画一长为500的直线，输入
返回
作业
绘制建筑平面图
1、绘制如图所示单层厂房平面图。
返回
240（墙厚），对正为无（轴线为墙体的中心线）。
绘制建筑平面图
操作步骤-绘制墙线
二、修剪汇交处的多余墙线 修剪汇交处的多余墙线有两种方法，一种是使用修改选项卡中的多线，另
一种是先分解所有墙线，再用修剪命令修剪多余部分。此处使用第二种方法。
绘制建筑平面图
操作步骤-绘制柱子
一、绘制构造柱 • 绘制240X240的矩形 • 图案填充 • 镜像对称柱子
轴线序号（文字高度500），用复制命令将其他轴线编号复制出来，再 双击编号文字进行修改。
绘制建筑平面图
操作步骤-制作楼梯间
一、绘制左上角处的楼梯 1.将下端轴线向上偏移120 2.阵列踏步线：13行，行间距280 3.绘制楼梯扶手：梯井宽60，扶手厚60
绘制建筑平面图
操作步骤-制作楼梯间
4.加剖断线 5.画上下行方向线 6.修改成一层楼梯
绘制建筑结构施工图
绘制建筑结构施工图
建筑结构施工图绘制的基础知识 任务一 任务一操作步骤 任务二 任务二操作步骤 作业
绘制建筑结构施工图
建筑结构施工绘制的基础知识
结构施工图的内容 ➢ 结构设计说明：以文字叙述为主，主要说明工程概况、设计的依据、
CAD施工图详细画法大全
CAD施工图详细画法绘制建筑施工图的步骤和方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。
图样的数量在满足施工要求的条件下以少为好。
2．选择适当的比例。
3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。
同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。
4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。
先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。
铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。
建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。
2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。
3）经检查无误后，擦去多余的图线，按规定线型加深。
4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。
在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。
最后，在平面图下方写出图名及比例等。
2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。
1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。
2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。
3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。
4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。
3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。
2）画出楼板、屋顶的构造厚度，再确定门窗位置及细部（如梁、板、楼梯段与休息平台等）。

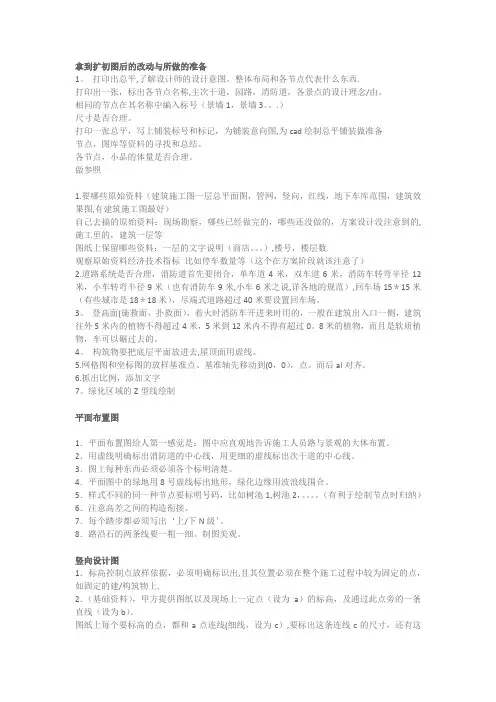

完整的景观工程施工图操作步骤
拿到扩初图后的改动与所做的准备1。
打印出总平,了解设计师的设计意图。
整体布局和各节点代表什么东西.打印出一张，标出各节点名称,主次干道，园路，消防道，各景点的设计理念/由。
相同的节点在其名称中编入标号（景墙1，景墙3。
.）尺寸是否合理。
打印一张总平，写上铺装标号和标记，为铺装意向图,为cad绘制总平铺装做准备节点，图库等资料的寻找和总结。
各节点，小品的体量是否合理。
做参照1.要哪些原始资料（建筑施工图一层总平面图，管网，竖向，红线，地下车库范围，建筑效果图,有建筑施工图最好）自己去搞的原始资料：现场勘察，哪些已经做完的，哪些还没做的，方案设计没注意到的,施工里的，建筑一层等图纸上保留哪些资料：一层的文字说明（商店。
）,楼号，楼层数.观察原始资料经济技术指标比如停车数量等（这个在方案阶段就该注意了）2.道路系统是否合理，消防道首先要闭合，单车道4米，双车道6米，消防车转弯半径12米，小车转弯半径9米（也有消防车9米,小车6米之说,详各地的规范）,回车场15＊15米（有些城市是18＊18米），尽端式道路超过40米要设置回车场。
3。
登高面(施救面，扑救面），着火时消防车开进来时用的，一般在建筑出入口一侧，建筑往外5米内的植物不得超过4米，5米到12米内不得有超过0。
8米的植物，而且是软质植物，车可以碾过去的。
4。
构筑物要把底层平面放进去,屋顶面用虚线。
5.网格图和坐标图的放样基准点、基准轴先移动到(0，0），点。
而后al对齐。
6.抓出比例，添加文字7。
绿化区域的Z型线绘制平面布置图1．平面布置图给人第一感觉是：图中应直观地告诉施工人员路与景观的大体布置。
2．用虚线明确标出消防道的中心线，用更细的虚线标出次干道的中心线。
3．图上每种东西必须必须各个标明清楚。
4．平面图中的绿地用8号虚线标出地形，绿化边缘用波浪线围合。
5．样式不同的同一种节点要标明号码，比如树池1,树池2，。
（有利于绘制节点时归纳）6．注意高差之间的构造衔接。
工程施工图绘制步骤
工程施工图绘制步骤
一、工程资料汇总：
1、搜集资料：包括设计图纸、规划图纸、技术标准、规范及要求等相关资料。
2、对各种资料进行比对分析，并进行分类、汇总整理。
二、平面布置设计：
1、根据设计要求，在平面图上设置标高、建筑结构、设备位置、管线走向、道路等要素。
2、进行图层设置，不同要素按照不同的图层进行绘制，便于后续工序的识别。
3、进行建筑、结构、设备、道路等要素的布置、尺寸测量和勾正。
三、各种专业图纸的绘制：
1、建筑设计图纸绘制：包括平面图、立面图、剖面图、局部放大图、结构图等。
2、结构设计图纸绘制：包括结构平面、柱、梁、板、基础等详图。
3、给排水设计图纸绘制：包括给水、排水、通风、消防等设计图纸。
4、电气设计图纸绘制：包括电气走线图、电气设备布置图、电气接线图等。
四、图纸复核和审核：
1、绘制完成后，根据设计要求进行内部复核。
2、经过内部复核后，提交给上级部门或主管机构进行审核。
五、施工图的输出：
1、将审核通过的图纸进行归档，制作成电子版和纸质版。
2、向施工单位发布施工图，指导施工人员进行施工。
总的来说，工程施工图的绘制是一个复杂的过程，需要设计人员不断地积累经验并提高技
术水平。
只有通过认真细致的工作，才能绘制出符合设计要求的施工图，确保工程的质量
和安全。
在实际工程中，工程施工图还会根据具体的工程需求进行一些特殊的绘制工作。
但总的来说，以上的步骤是绘制工程施工图的核心内容。
通过对这些步骤的认真执行，可以保障工
程施工图的准确性和有效性，确保工程的顺利实施。
绘制建筑施工图的步骤和方法
绘制建筑施工图的步骤和方法
绘制建筑施工图的步骤和方法如下：
1. 收集信息：了解建筑的设计概念和要求，包括建筑平面图、立面图、剖面图、施工技术要求等。
2. 绘制草图：根据收集到的信息，用草图的方式勾勒出建筑的基本形状和布局，并标注主要尺寸和设备位置。
3. 完善设计：逐渐将草图转化为正式的建筑图纸，绘制建筑平面图、立面图、剖面图等，并标注详细的尺寸、材料和施工细节。
4. 校对和审查：对图纸进行校对和审查，确保绘制的图纸准确无误。
5. 生成施工图：将审查通过的建筑图纸转化为施工图，绘制施工平面图、立面图、剖面图等，并添加施工细节、指示箭头、标记等。
6. 标注和图例：在施工图上添加必要的标注和图例，确保施工人员能够理解和按照图纸进行施工。
7. 编制材料清单：根据施工图，编制建筑材料的清单，包括数量、规格和品牌等。
8. 打印和分发：将完成的建筑施工图打印，并按照需要分发给相关的施工人员、监理人员和工程师等。
绘制建筑施工图的方法包括手绘和计算机辅助绘图两种方式。
手绘方法需要用专业的绘图工具如直尺、尺板、曲线板等来完成图纸的绘制。
计算机辅助绘图则使用CAD软件等绘图工具，通过电脑来完成绘制和编辑，具有更高的精度和便捷性。
建筑施工图的绘制需要遵循工程建筑规范和相关的标准，并与设计人员和相关人员进行合作，确保图纸的质量和准确性。
PKPMCAD 软件培训_8 结构施工图绘制
2. 配筋参数：
3. 钢筋标准层设定：确定绘制那几个结构层来表示整体结构的施工 图
施工图设计一般过程
4. 配筋计算
计算板内力及配筋 归并及计算梁柱墙配筋 根据情况选择需要绘制的构件， 局部构件的边界条件、调整归并及修改配筋 调整构件标注及详图绘制位置
5. 绘制构件配筋：
6. 验算裂缝及挠度（根据需要调整配筋或回PMCAD调整局部构件 尺寸重新设计） 7. 标注尺寸或补充注写文字（图名等） 8. 转换为AutoCAD文件，进一步修改补充后出图
柱结构平面施工设计 墙结构平面施工设计
施工图设计一般过程
施工图设计在各施工图模块中实现，各施工图设计的步骤基本一 致： 1. 绘图设置：
图层、线型、文字、颜色 梁、柱、墙、洞口边线线型、粗细、填充方式 施工图表现方法：平法、立面图、梁柱表、自定义 钢筋画法 钢筋级配及优先选择的钢筋（直径） 钢筋计算方法（板内力计算假定，梁柱墙钢筋是否根据裂缝配筋及 放大）
8.4 剪力墙平法施工图设计
工程设置
工程设置
工程设置
工程设置
工程设置
工程设置及配筋计算
配筋修改及绘图修改
查看钢筋面积
补充标注及存图
标注
完成
楼板剖面 构件标注
8.2 梁平法施工图设计
梁平法施工图
配筋参数
设钢筋层
连梁定义
查改钢筋
修改集中标注
修改原位标注 整根连梁修改
恢复到原始配筋
钢筋标注
查改钢筋
避免标注重叠 验算
三维方式查看 实际布筋
校核
快速定位连梁
标注
完成
构件标注
8.3 柱平法施工图设计
建筑CAD绘图 平面图详细讲解绘制
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号 （2）标注轴线编号－创建轴线编号图块
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号
（2）标注轴线编号－插入轴线编号图块 单击工具栏上的插入块按 钮 ，或在命令行中键 入INSERT(I),启动插入块 命令，选择块名为“轴线 符号1”，然后确定；当出 现“输入轴号”时，依次输 入各轴线编号。
项卡中对文字位置、标注 特征比例进行调整。
在本例中“使用全局比 例”为1。
子任务一 设置绘图环境
4.文字样式设置
ϒ 建筑工程图中，一般都有一些关于房间功能、图例及施工工艺的文字说 明，将这些文字说明放在“文字标注”图层。
ϒ 选择“格式|文字样式”命令，弹出“文字样式”对话框。 ϒ 通过“文字样式”对话框设置文本格式。在本例中，样式名为H300，字
4.2.1绘制轴线网及标注编号 （1）绘制轴线网
4.2 绘制建筑平面图
4.2.1绘制轴线网及标注编号 （1）绘制轴线网－横向轴线的绘制 ϒ 通过使用拷贝命令绘制其它轴线，操作步骤为：
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号 （1）绘制轴线网－横向轴线的绘制
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号
1.绘制轴线网及标注编号
（1）绘制轴线网－竖向轴线的绘制 ϒ 执行“拷贝”命令，将1号竖向轴线以连续方式向右拷贝4800、
23400、26100、33600、36600、39300、48300、51000，分别得到 轴线2、轴线3、轴线4、轴线5 、轴线6 、轴线7 、轴线8 、轴线 9 ；至此，得到部分轴线网图如图所示。
ϒ 定位轴线用细点画线绘制，其编号标注在轴线端部用细实线绘制的直 径为8mm圆圈内。横向编号用阿拉伯数字1、2、3等，从左至右编写； 竖向编号用大写拉丁字母A、B、C等，从下至上编写，大写拉丁字母 中的I、O、Z不能做轴线编号，以免与数字相混淆。
Auto CAD全套建筑图纸设计教程
bojia@
第4章
绘制建筑平面图
首页 向上 向下 未页 返回
AutoCAD全套建筑图纸设计教程
基础知识： 掌握平面图的设计内容、设计深度 掌握CAD常用绘图命令 掌握CAD常用编辑命令 技能展示： 建筑平面图在整个建筑设计中的作用 建筑平面图的功能布局 建筑模数在建筑设计中的应用 开间及进深的概念
bojia@
本章节主要介绍的是建筑平面图的设计思路及绘制方法。 设计思路——建筑平面设计的方法没有统一格式，因为设计 的建筑物多种多样，环境条件也各异。即使同一个建筑项目，不 同设计师都有不同的理解和构思，具体设计手法不尽相同。但就 平面设计方法的一般程序而言，在一定程度上讲，还是具有共性 的。 从建筑平面设计的程序来说，一般是以建筑环境及总体指标，分 析建筑周围环境、文化因素、气候因素、交通组织等，进行大的 功能分区，然后再进行平面功能的具体划分以及开启门窗洞口、 布置家具、设计楼梯等。设计绘图过程中，建筑平面设计是在熟 悉任务，对建设地点、周围环境及设计对象有了较为深刻的理解 的基础上开始的。设计时应参照并根据《住宅建筑设计原理、规 范、评价标准（GB50096- 1999\JGJ47-88
4.2.1住宅楼平面图绘制前的分析和准备
建筑初步设计可以从修改方案入手，也可以从新建图形 开始。在进行建筑平面图绘制时，一般从建立轴网开始，根据 轴网，按建筑结构形式布置柱网，或者绘制墙体，当在初步设 计阶段已经基本确定建筑轴网和轴线，在建筑平面图绘制时可 明确地确定墙体。接着，可在双线墙上绘制门窗；在适当位置 上绘制建筑构件——楼梯、阳台等；在卫生间等绘制简单的室 内设施，或利用图库中图块，调入后进行必要的室内布置。
首页 向上 向下 未页 返回
园林景观工程CAD施工图绘制流程最新课件
02 施工图绘制前准 备工作
了解项目背景与需求
01
与业主、设计师沟通，明确项目的设计意图、风格 定位及功能需求。
02
仔细研究项目合同、设计任务书等文件，确保对项 目的整体要求有清晰的认识。
03
对项目现场进行实地踏勘，了解地形地貌、植被分 布、水文条件等自然环境因素。
收集相关资料和规范要求
01 收集与项目相关的各类图纸资料，包括规划总图、 建筑平面图、立面图、剖面图等。
03
考虑施工可行性
在设计时要考虑施工的可行性，避 免出现难以实施的设计方案。
02
标注清晰明确
对图纸中的植物种类、规格、数量 等信息进行清晰明确的标注，方便
施工和管理。
04
与其他专业协调配合
在绘制图纸时，要与其他专业如建 筑、结构、水电等协调配合，确保
图纸的完整性和一致性。
05 标注尺寸及文字 说明规范化操作 演示
设计方案呈现
利用CAD软件绘制平面图、立面图、剖面图等，直观 展示设计方案。
工程量统计
通过CAD软件快速计算工程量，提高预算准确性和效 率。
施工指导
CAD施工图作为现场施工的依据，指导施工人员按图 施工。
园林景观工程CAD施工图重要性
确保施工质量
精确的CAD施工图能够准确传达设计意图，保 证施工质量。
属性设置
属性是CAD中用于描述图形元素特性的参数，如颜色、线型、线宽等。在绘制园林景观施工图时，应根据实际需 要设置相应的属性参数，以确保图形的准确性和美观性。同时，还可以利用属性过滤器等工具，对具有相同属性 的图形元素进行批量编辑和调整。
04 植物配置与材料 表达方法探讨
植物种类选择及搭配原则
2024年CAD施工图制图规范课件
包括建筑细部构造、材料做法、尺寸标注、 标高、索引符号等。
比例适当
根据细部构造的复杂程度和表达需要，选择 合适的比例。
2024/2/28
表达清晰
详图应准确表达建筑细部的构造和做法，方 便施工人员理解和实施。
标注完整
应包括必要的尺寸、标高、索引符号等，方 便查找和定位。
23
大样图内容组成及要求
材料标注
标明各部位或构件所使用的材料名称、规格和型 号等。
连接方式标注
清晰标注各部位或构件之间的连接方式，如焊接 、螺栓连接等。
26
06
CAD施工图输出与打 印规范
2024/2/28
27
输出文件格式选择及设置
常用输出文件格式
DWG、DXF、PDF
DWG
AutoCAD原生格式，包含所 有图层、线型、文字等信息 。
2024/2/28
9
文字注释及字体规范
文字内容
准确、简洁地表达图形元素的名称、规格、数 量等信息。
字体选择
使用标准字体，确保文字在不同平台和设备上 显示一致。
2024/2/28
字号与字高
根据图形比例和文字重要性设置合适的字号和字高，保证文字清晰可读。
10
符号与图标使用规范
符号选择
使用规定的符号表示不同类型的图形元素， 如门、窗、设备等。
2024/2/28
01
室内设施如家具、电器等应用细实线表示，并注明 设施的编号、名称和尺寸。
02
室外设施如道路、绿化等应用细实线表示，并注明 设施的编号、名称和尺寸。
03
标注室内外高差、楼层高度等关键尺寸信息。
15
平面图标注规范
2024/2/28
施工图绘制步骤
施工图绘制步骤施工图绘制是工程设计的重要环节，也是施工过程的关键依据。
一套完整的施工图包括各种图纸和文件，涵盖了建筑、结构、电气、给排水、暖通等各个专业。
每个专业的施工图绘制都有其特定的步骤和规范，下面将简要介绍几个主要专业的施工图绘制步骤。
建筑专业施工图是整个施工图的基础，主要包括建筑平面图、立面图、剖面图、节点大样图等。
绘制建筑专业施工图的步骤如下：（1）收集原始资料，包括地形、气候、地质等条件，以及业主的需求和预算。
（2）进行方案设计，确定建筑的功能、布局、风格等。
（3）进行初步设计，确定建筑的结构形式、材料选用、构造做法等。
（4）进行施工图设计，详细绘制建筑平面图、立面图、剖面图、节点大样图等，并标注材料、尺寸、做法等详细信息。
结构专业施工图是确定建筑结构形式和构造做法的重要依据，主要包括结构平面图、梁柱节点详图、基础图等。
绘制结构专业施工图的步骤如下：（1）根据建筑专业提供的条件，确定结构形式和材料选用。
（2）进行结构分析和计算，确保结构的安全性和稳定性。
（3）绘制结构平面图、梁柱节点详图、基础图等，标注尺寸、钢筋、混凝土等级等详细信息。
电气专业施工图是确定电气系统和设备布局的重要依据，主要包括电气系统图、平面图、设备布置图等。
绘制电气专业施工图的步骤如下：（1）根据建筑专业提供的条件，确定电气设备和系统的位置和布局。
（2）进行电气系统设计和计算，确保电气系统的安全性和稳定性。
（3）绘制电气系统图、平面图、设备布置图等，标注电缆型号、规格、长度等详细信息。
给排水专业施工图是确定给排水系统和设备布局的重要依据，主要包括给水系统图、排水系统图、平面图等。
绘制给排水专业施工图的步骤如下：（1）根据建筑专业提供的条件，确定给排水设备和系统的位置和布局。
（2）进行给排水系统设计和计算，确保系统的安全性和稳定性。
（3）绘制给水系统图、排水系统图、平面图等，标注管道型号、规格、长度等详细信息。
暖通专业施工图是确定暖通设备和系统布局的重要依据，主要包括暖通系统图、平面图等。
CAD结构施工图画图要领
概述1.1 目标和要求对结构施工图的基本要求是:图面清楚整洁、标注齐全、构造合理、符合国家制图标准及行业规范,能很好地表达设计意图，并与计算书一致。
通过结构施工图的绘制，应掌握各种结构构件工程图表的表达方法，会应用绘图工具手工绘图、修改（刮图）和校正，同时能运用常用软件通过计算机绘图和出图。
1.2 结构施工图的绘制方法钢筋混凝土结构构件配筋图的表示方法有三种：一、详图法。
它通过平、立、剖面图将各构件（梁、柱、墙等）的结构尺寸、配筋规格等“逼真”地表示出来。
用详图法绘图的工作量非常大。
二、梁柱表法。
它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字符号表达。
此法比“详图法”要简单方便得多，手工绘图时，深受设计人员的欢迎。
其不足之处是：同类构件的许多数据需多次填写,容易出现错漏，图纸数量多.三、结构施工图平面整体设计方法（以下简称“平法”）。
它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置用数字和符号直接表示，再与相应的“结构设计总说明"和梁、柱、墙等构件的“构造通用图及说明”配合使用。
平法的优点是图面简洁、清楚、直观性强，图纸数量少，设计和施工人员都很欢迎。
为了保证按平法设计的结构施工图实现全国统一，建设部已将平法的制图规则纳入国家建筑标准设计图集，详见《混凝土结构施工图平面整体表示方法制图规则和构造详图》（GJBT—518 00G101）(以下简称《平法规则》）。
“详图法”能加强绘图基本功的训练；“梁柱表法”目前还在广泛应用；而“平法"则代表了一种发展方向.毕业设计时宜在掌握各种方法的基础上有所侧重.2 结构施工图绘制的具体内容2。
1 基本内容一、图纸目录全部图纸都应在“图纸目录"上列出,“图纸目录”的图号是“G-0"。
结构施工图的“图别”为“结施"。
“图号"排列的原则是：从整体到局部,按施工顺序从下到上。
例如,“结构总说明”的图号为“G-1”（G表示“结施"），以后依次为桩基础统一说明及大样、基础及基础梁平面、由下而上的各层结构平面、各种大样图、楼梯表、柱表、梁大样及梁表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CAD绘制工程施工图的基本步骤CAD（计算机辅助设计）是一种常用于制作工程施工图的软件工具，能够提高绘图的精确性和效率。
下面将介绍CAD绘制工程施工图的基
本步骤，帮助读者更好地理解和运用这一工具。
第一步：收集资料
在开始绘制施工图之前，我们需要收集与工程相关的所有资料。
这
些资料包括设计图纸、规格说明、设计计划以及其他相关文件。
仔细
阅读这些资料，了解工程的整体要求和细节，以便在绘图过程中准确
表达设计意图。
第二步：创建图纸
在CAD软件中，我们需要创建一个新的图纸文件。
选择合适的图
纸尺寸和比例，确保可以在图纸上精确地绘制各种工程元素。
在创建
图纸时，还可以设置图层、注释和其他绘图属性，以方便后续操作。
第三步：绘制基本几何图形
使用CAD软件的绘图工具，如直线、圆形、矩形等，开始绘制基
本几何图形。
根据施工图的需要，绘制建筑物的平面布局、梁柱的位置、管道的走向等。
在绘制过程中，可以借助各种CAD工具，如偏移、镜像、阵列等，提高绘图的速度和准确性。
第四步：添加尺寸和标注
在绘制完成基本几何图形后，需要添加尺寸和标注。
通过CAD软
件的尺寸工具，测量和标注各个元素的长度、宽度、高度等，并标明
各种构件之间的距离和间距。
这些尺寸和标注对于施工人员理解图纸
意图和实际操作非常重要。
第五步：绘制细节和剖面
根据工程的需要，绘制一些细节和剖面，以展示建筑物的各个部分
和细节。
在CAD软件中，可以利用截面工具和绘制工具，绘制建筑物
的剖面、不同部位的细节等。
这些细节和剖面图能够帮助施工人员理
解建筑物的构造和细节，确保施工过程的准确性和质量。
第六步：检查和修改
在完成绘制后，需要仔细检查图纸的准确性和完整性。
对于可能存
在的错误、不完整或不一致的地方进行修改和修正，确保图纸的准确
性和可读性。
此外，还可以利用CAD软件的校验工具对图纸进行检查，以确保符合设计和规范的要求。
第七步：输出图纸
完成对图纸的检查和修改后，可以将图纸输出为不同的格式和尺寸。
常见的输出格式包括PDF、DWG等，可以根据需要选择合适的格式。
同时，还可以设置合适的打印比例和布局，以确保输出的图纸在实际
使用中清晰可读。
综上所述，CAD绘制工程施工图的基本步骤包括收集资料、创建图纸、绘制基本几何图形、添加尺寸和标注、绘制细节和剖面、检查和
修改以及输出图纸。
通过掌握这些基本步骤，我们可以更好地运用CAD软件进行工程施工图的绘制，提高工作效率和准确性。
