关节臂测量机工作原理
关节臂测量机调研报告
关节臂测量机调研报告关节臂测量机调研报告关节臂测量机的定义: 关节臂测量机是由几根固定长度的臂通过绕互相垂直轴线转动的关节（分别称为肩、肘和腕关节）互相连接，在最后的转轴上装有探测系统的坐标测量装置。
很明显它不是一个直角坐标测量系统，每个臂的转动轴或者与臂轴线垂直，或者绕臂自身轴线转动（自转），一般用三个“ - ”隔开的数来表示肩、肘和腕的转动自由度，2-2-3 配置可以有a0-b0-d0-e0-f0 和a0-b0-c0-d0-e0-f0-g0 角度转动的关节臂测量机，为了适应当前情况，关节数一般小于7，目前一般为手动测量机。
工作原理: 关节臂式测量机是一种新型的非正交式坐标测量机，它以角度基准取代长度基准，将若干杆件和一个测头通过旋转关节串联连接，一端固定，另一端（测头）在空间自由运动，构成一个球形测量空间。
一般它由基座、6 个关节、2 个臂，以及测头等部分组成，该测量系统具有空间六自由度，可以方便地实现复杂工件的测量。
关节臂式坐标测量机以各个关节的转角和作用臂作为测量基准，通过坐标系变换实现坐标测量。
因此，数据采集系统中首要测量的参数为各个关节的转角，作用臂长通过机械结构的标定来确定。
特点: 在检测空间一固定点时关节臂测量机与直角坐标系测量机完全不同，在测头确定情况下直角坐标测量机各轴的位置X，Y，Z对固定空间点是唯一的、完全确定的; 而关节臂测量机各臂对测头测量一个固定空间点却有无穷的组合，即各臂在空间的角度和位置是无穷多、不是唯一的，因而各关节在不同角度位置的误差极大影响了对同一点的位置检测误差。
由于关节臂测量机的各臂长度固定，引起误差的主要因素为各转角的误差，因此转角误差的测量和补偿对提高关节臂测量机的精度至关重要。
探测系统（测头）距各关节的距离不同，根据实验和理论推导，不同级的转角误差对测量结果的影响是不同的，越靠近基座处关节的转角误差对测量结果影响越大。
由于关节臂测量机是固定于基座上，基座的的固定方式及刚性对测量精度及重复性的影响亦不能忽略。
关节臂测量机调研报告

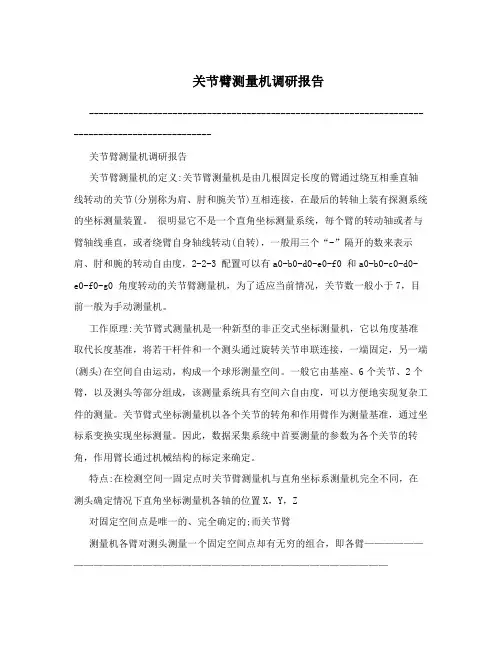

关节臂测量机调研报告------------------------------------------------------------------------------------------------关节臂测量机调研报告关节臂测量机的定义:关节臂测量机是由几根固定长度的臂通过绕互相垂直轴线转动的关节(分别称为肩、肘和腕关节)互相连接，在最后的转轴上装有探测系统的坐标测量装置。
很明显它不是一个直角坐标测量系统，每个臂的转动轴或者与臂轴线垂直，或者绕臂自身轴线转动(自转)，一般用三个“-”隔开的数来表示肩、肘和腕的转动自由度，2-2-3 配置可以有a0-b0-d0-e0-f0 和a0-b0-c0-d0-e0-f0-g0 角度转动的关节臂测量机，为了适应当前情况，关节数一般小于7，目前一般为手动测量机。
工作原理:关节臂式测量机是一种新型的非正交式坐标测量机，它以角度基准取代长度基准，将若干杆件和一个测头通过旋转关节串联连接，一端固定，另一端(测头)在空间自由运动，构成一个球形测量空间。
一般它由基座、6个关节、2个臂，以及测头等部分组成，该测量系统具有空间六自由度，可以方便地实现复杂工件的测量。
关节臂式坐标测量机以各个关节的转角和作用臂作为测量基准，通过坐标系变换实现坐标测量。
因此，数据采集系统中首要测量的参数为各个关节的转角，作用臂长通过机械结构的标定来确定。
特点:在检测空间一固定点时关节臂测量机与直角坐标系测量机完全不同，在测头确定情况下直角坐标测量机各轴的位置X，Y，Z对固定空间点是唯一的、完全确定的;而关节臂测量机各臂对测头测量一个固定空间点却有无穷的组合，即各臂——————————————————————————————————————------------------------------------------------------------------------------------------------在空间的角度和位置是无穷多、不是唯一的，因而各关节在不同角度位置的误差极大影响了对同一点的位置检测误差。
关节臂测量系统分析(MSA)
便 携 式 三 坐 标 测量 机 又 称 关 节 臂 ，是 测 量 形 位
零误 差 差 别 比较 明显 或 是 超 出量 具 校 准程 序 确 立 的 最 大允 许 误 差 ，那 么它 是 不 可接 受 的 。在 这种 情 况 下 ，应 对 测 量 系 统重 新 进 行 校 准或 偏 差 校 正 以尽 可
摘 要： 关节臂作 为现场测量的重要 工具 ， 其测量结果对产 品质量分析 和控 制有重要影响 。 通过做 测量 系统分析（ ＭＳ Ａ） ，
保 证 测 量过 程 处 于 受控 状 态 ， 判 定 测 量 系统 是 否 满足 测 量 要 求 。
关键词 ： 便携 式三 坐标 ； 关节臂 ； 测量 系统分析 ； ＭＳ Ａ
测 量 系 统变 异 性 是 否令 人 满 意 的准 则 取决 于被 测 量 系统 变 差 所 掩 盖掉 的生 产 制造 过 程 变 异性 的百
分 比或零 件 公 差 的百分 比 。对 特 定 的浈 ０ 量 系 统 最 终 的接 受 准则 取 决 于 测 量 系统 的环境 和 目的 ，而 且 应 该 取 得 顾 客 的 同意 。对 于 以分 析 过 程 为 目的的 测 量 系统 ， 测量 系统 的可 接受 性 的经 验准 则 如下 ： Ｉ ） ％Ｒ ＆Ｒ（ 重 复 性 和再 现性 的误 差 百 分 比 ） 低 于
３ ） ％Ｒ ＆Ｒ超过 ３ ０ ％， 认 为是 不 可 接受 的 ， 测 量 系 统需 要改 善 ， 识 别 出原 因并 纠正 它 们 。
此外 ， 数据分级数 Ｎ Ｄ Ｃ应大于或等于 ５ ．
关节臂测量机调研报告
关节臂测量机调研报告一、引言关节臂测量机是一种用于测量和检测物体位置和角度的机器人装置。
它在工业和科研领域有着广泛的应用，可以帮助提高生产效率和质量控制能力。
本报告旨在对关节臂测量机进行调研，了解其工作原理、应用领域以及市场现状。
二、工作原理关节臂测量机是由多个关节和执行器组成的机械臂系统。
通过控制各个关节的运动，可以实现机械臂的位置和角度的精确控制。
关节臂测量机通常采用传感器来测量目标物体的位置和角度信息，并将这些数据反馈给控制系统进行处理和分析。
三、应用领域1.工业制造：关节臂测量机在工业制造中起到关键作用。
它可以用于装配线上的产品定位和检测，帮助提高装配效率和产品质量。
此外，关节臂测量机还可以用于零件的测量和检验，确保产品符合规格要求。
2.医疗领域：关节臂测量机在医疗领域也有广泛的应用。
例如，在手术中可以用于精确定位和导航，帮助医生进行精准的手术操作。
此外，关节臂测量机还可以用于康复训练，帮助患者恢复功能。
3.科研领域：关节臂测量机在科研领域也扮演着重要角色。
它可以用于实验室中的样品处理和实验操作，帮助研究人员获得准确的数据。
此外，关节臂测量机还可以用于科学仪器的研发和测试。
四、市场现状目前，关节臂测量机市场正处于快速增长阶段。
随着工业自动化的需求不断增加，关节臂测量机在工业制造中的应用越来越广泛。
此外，医疗和科研领域对关节臂测量机的需求也在不断增加。
预计在未来几年，关节臂测量机市场将继续保持良好的发展势头。
然而，关节臂测量机市场竞争也在日益激烈。
据调研数据显示，目前市场上有许多供应商提供各种类型的关节臂测量机，价格和性能都存在较大的差异。
因此，消费者在选择关节臂测量机时需要根据自身需求和预算进行综合考虑。
五、结论关节臂测量机是一种具有广泛应用前景的机器人装置。
它在工业、医疗和科研领域都有着重要的作用，可以帮助提高生产效率和质量控制能力。
目前，关节臂测量机市场呈现出快速增长的趋势。
然而，市场竞争也在加剧，消费者需要根据自身需求和预算选择合适的产品。
关节臂式测量
（a）CimCore公司产品
（b）Romer公司产品
c）FARO公司产品
（d）ZETT MESS公司产品
工作原理 关节臂的工作原理主要是设备在空间旋转时，设
7自由度关节臂测量机
与传统的三坐标测量机相比，
关节臂式坐标测量机具有体积小、质量轻、便于携带、测 量灵活、测量空间大、环境适应性强、成本低等优点。被广泛应 用于航空航天、汽车制造、重型机械、轨道交通、产品检具制造、 零部件加工等多个行业。随着近30多年来的不断发展，该产品已 经具有三坐标测量、在线检测、逆向工程、快速成型、扫描检测、 弯管测量等多种功能。
实例对象为空调中隔板
物件的表面处理和着色
产品在数据采集之前需要进行表面处理，清理干净所有要进 行数据采集的表面，这样才能得到高精度有用的数据信息。原则 上ScanWorks扫描系统对模型没有着色要求，但是如果扫描的 模型是反射效果较为强烈的塑料、金属等材质，CCD无法正确捕 捉到反射回来的激光，无法正常进行扫描，特别是曲率变化较大 的部位，更容易丢失数据。扫描时可以通过喷施着色剂可增强模 型表面的漫反射，使CCD正常工作。
复杂的大型零件一般不能一次完成数据的扫描，可以转换 零件，从多个角度来完成数据的采集，然后再使用专业的软件进 行数据注册，拼接成一个完整的模型数据；利用蛙跳技术的帮助，
也可完成复杂的大型零件的扫描。
图a两次扫描数据
图b 注册后完整数据
保存并输出数据。 点云数据可以保存的类型： wrp是Geomagic Studio自带的一种文件格式，此格式可以保存点云阶 段、多边形阶段等各个阶段的数据文件； iges文件是一种三维软件几乎都能打开的通用格式； wrl是一种文本格式的文件，可以用文本编辑器打开编辑； u3d是3D通用图形的标准格式； obj文件一般是程序编译后的二进制文件，再通过链接器和资源文件链 接就成exe文件了； dxf是AutoCAD中的矢量文件格式，它以ASCII码方式存储文件，在表 现图形的大小方面十分精确。
柔性关节臂测量技术及应用
柔性关节臂测量技术及应用柔性关节臂是一类柔性结构的机械臂，其结构与生物动物的关节一样，可以模仿人类和动物的运动及灵活性。
柔性关节臂由一系列由多段连接的结构单元组成，每个结构单元之间通过关节连接，可以实现多轴连续运动。
柔性关节臂的主要应用领域包括工业制造、医疗机器人、服务机器人等，具有广阔的应用前景。
柔性关节臂的测量技术是指在柔性关节臂的设计、制造和使用过程中，对其关节参数进行测量和调整的技术。
该技术的主要目的是测量和校准柔性关节臂的关节角度、关节位置和关节力矩等参数，以确保柔性关节臂能够精确地完成预定的运动任务。
柔性关节臂测量技术主要包括传感器测量、相机视觉测量和力矩传感器测量等方法。
传感器测量是最常用的柔性关节臂测量技术之一。
通过在柔性关节臂的关节处安装位移传感器或角度传感器，可以实时测量关节的位置和角度信息。
传感器通常采用无感应式或感应式测量原理，能够提供高精度和高重复性的测量结果，常用于柔性关节臂的运动控制和导航等应用。
相机视觉测量是另一种常用的柔性关节臂测量技术。
通过在柔性关节臂上安装摄像头，利用图像处理算法对关节的位置和角度进行测量。
相机视觉测量可以实现非接触式的测量，适用于复杂环境下的柔性关节臂测量任务，如医疗手术中的手术辅助机器人。
力矩传感器测量是用于测量柔性关节臂的关节力矩的技术。
力矩传感器通常安装在柔性关节臂的关节处，通过测量关节力矩的大小和方向，可以实时监测柔性关节臂的力学性能和受力情况。
力矩传感器广泛应用于工业制造领域，可用于测量和控制柔性关节臂的负载能力和精度。
柔性关节臂测量技术的应用非常广泛。
在工业制造领域，柔性关节臂可以用于组装线上的加工、装配和搬运等任务，测量技术可以确保柔性关节臂能够准确地定位和操作。
在医疗机器人领域，柔性关节臂可以用于手术辅助、康复训练等任务，测量技术可以实现对患者操作的精确控制。
在服务机器人领域，柔性关节臂可以用于家庭助理、餐厅服务等任务，测量技术可以保证机器人与环境和用户的安全互动。
关节臂式坐标测量机资料
谢谢各位老师的 批评指正！
由于角度编码器的零位与仪器设计零位的不一致导致的关节旋转角初始位置误三误差分析四结论本文针对坐标测量机的发展趋势对新兴的关节臂式坐标测量机进行了设计并针对具体要求在参考了国内外现有研究的基础上设计出满足其要求的结构方案为关节臂式坐标测量机的进一步研究奠定了基础
哈尔滨工程大学本科中期答辩
关节臂式坐标测量机的结构设计
主要内容
一、总体设计 二、具体结构设计 三、误差分析 四、结论
一、总体设计
1、关节臂式坐标测量机包括测头、双 关节、测量臂、立柱及底座：
一、总体的设计
2、关节式坐标测量机的主要参数：
共六个自由度，测量空间为直径1.8 米的球形区域，仪器总重量小于5kg。
二、具体结构设计
1、测头的设计 选择红宝石圆球作为测头，其尺寸极限 偏差小、圆度好、表面粗糙度高达13级
二、具体的结构设计
2、双关节的组成：
双关节主要由内嵌轴和交叉轴以及 套筒组成，其他还包括轴承，角度编码 器，螺钉等。两个轴相互垂直，并通过 套筒进行联接。
二、具体的结构设计
双 关 节 的 结 构 简 图
二、具体的结构设计
3、根据测量机精度首先选测角度编码器
编码器厚度为34mm，外径40mm，内径 10mm，连接装置厚8mm，外径48mm，宽 13mm，可用螺钉进行连接。
论文背景
与正交坐标测量机相比，非正交坐 标测量系统有着自身独特的优点，它能 克服很多正交坐标测量机存在的局限性 ，因此非正交坐标测量机有着很高的实 用价值和广泛的应用前景。
关节臂式坐标测量机的设计 要求
关节臂测量机的工作原理
关节臂测量机的工作原理关节臂测量机是一种用来测量关节角度的设备，它通过测量关节的运动范围和角度来评估关节的灵活性和功能。
该机器的工作原理是基于关节的生物力学原理和运动学原理。
关节臂测量机主要由测量装置、支撑装置和数据处理系统组成。
测量装置通常包括一个固定的支撑架和一个可移动的臂式装置，该装置可以根据被测关节的位置和形态进行调整。
支撑装置用于固定被测关节的部位，以确保测量的准确性和稳定性。
数据处理系统用于记录和分析测量数据，并生成相应的报告。
在进行测量时，被测者通常需要将关节放置在关节臂测量机的测量装置上，并通过调整装置的位置和角度来使关节处于最佳测量状态。
然后，测量装置会记录关节在不同运动范围内的角度，并将数据传输给数据处理系统进行处理。
关节臂测量机的工作原理基于关节运动的生物力学原理和运动学原理。
在关节运动过程中，关节由肌肉、韧带和骨骼组成，通过肌肉的收缩和韧带的牵拉来实现运动。
关节臂测量机利用测量装置记录关节在不同运动范围内的角度，可以了解关节的灵活性和功能。
关节臂测量机的工作原理还基于运动学原理。
运动学是研究物体运动的学科，关节臂测量机通过测量关节的角度和运动范围来研究关节的运动特性。
通过分析测量数据，可以评估关节的活动范围、运动轨迹和稳定性，从而为临床诊断和治疗提供依据。
关节臂测量机可以应用于多个领域，如医学、康复和运动训练。
在医学领域，关节臂测量机可以用于评估关节疾病和损伤的严重程度，指导治疗和康复计划。
在康复领域，关节臂测量机可以用于评估康复效果和指导康复训练。
在运动训练领域，关节臂测量机可以用于评估运动员的关节功能和灵活性，为训练计划提供科学依据。
关节臂测量机是一种基于关节的生物力学原理和运动学原理工作的设备，通过测量关节的运动范围和角度来评估关节的灵活性和功能。
它在医学、康复和运动训练等领域有着广泛的应用前景，为临床诊断和治疗提供了重要的工具和数据支持。
关节臂测量机的发展将进一步推动关节研究和康复领域的进步。
关节臂测量的原理和方法
关节臂测量的原理和方法
关节臂测量是一种常用的测量人体关节活动范围的方法，主要用于评估关节的灵活性和功能。
其原理是通过测量关节的活动范围，来评估关节的柔韧度和活动能力。
关节臂测量的方法主要分为两种：活动性测量和被动性测量。
1. 活动性测量：被测者自己主动完成活动，用测量工具记录相应的数据。
活动性测量适用于评估被测者自身关节活动的能力。
方法：被测者根据测量要求进行相应的动作，如屈伸、旋转等。
测量师使用测量工具，如角度量表，测量被测者活动的幅度或角度。
2. 被动性测量：由测量师或他人辅助完成关节活动，并记录相应的数据。
被动性测量适用于评估被测者关节的可动范围，检测潜在的关节问题。
方法：测量师或他人对被测者的相关肢体进行诱导和运动，如手臂的活动性测量一般由测量师对被测者的手臂进行活动和测量。
总之，关节臂测量通过测量关节活动的幅度或角度来评估关节的灵活性和功能，既可以被测者自主完成，也可以由他人辅助完成。
测量工具如角度量表可以在测
量中使用，以提高测量的准确性和可重复性。
关节臂测量机的应用场景
关节臂测量机的应用场景一、引言关节臂测量机是一种可以测量物体尺寸和角度的设备。
它由多个关节构成，可以模拟人体手臂的运动，并搭载测量仪器进行测量。
关节臂测量机具有精度高、稳定性好、操作方便等优点，广泛应用于各个领域，下面将介绍关节臂测量机的应用场景。
二、汽车制造业在汽车制造业中，关节臂测量机可以用于检测汽车零部件的尺寸和角度。
例如，可以使用关节臂测量机测量汽车发动机的活塞杆的长度和直径，以确保其符合设计要求。
此外，关节臂测量机还可以用于检测汽车底盘的悬挂系统，确保各个关节的角度和尺寸满足要求，提高汽车的操控性和安全性。
三、航空航天领域在航空航天领域，关节臂测量机被广泛应用于飞机部件的制造和装配过程中。
例如，关节臂测量机可以用于测量飞机机翼的弯曲度和扭转角度，以确保机翼的结构稳定性和飞行性能。
此外，关节臂测量机还可以用于测量飞机发动机的涡轮叶片的尺寸和角度，以提高发动机的效率和可靠性。
四、医疗器械行业在医疗器械行业，关节臂测量机可以用于测量人体骨骼的尺寸和角度。
例如，在人工关节的设计和制造过程中，关节臂测量机可以用于测量人体髋关节的角度和尺寸，以确保人工髋关节的安装和运动功能正常。
此外，关节臂测量机还可以用于测量假肢的尺寸和角度，以满足不同患者的需求。
五、机械加工领域在机械加工领域，关节臂测量机可以用于测量机械零部件的尺寸和角度。
例如，在零件加工过程中，可以使用关节臂测量机测量零件的直径、长度和角度，以确保零件的精度和质量。
此外，关节臂测量机还可以用于测量机械装配的角度和位置，以保证机械设备的正常运行。
六、电子工业在电子工业中，关节臂测量机可以用于测量电子元器件的尺寸和角度。
例如，在电路板的制造过程中，可以使用关节臂测量机测量电子元器件的引脚间距和高度，以确保电路板的连接正常。
此外，关节臂测量机还可以用于测量电子产品的外形尺寸和角度，以提高产品的外观和质量。
七、总结关节臂测量机作为一种精密测量设备，广泛应用于汽车制造、航空航天、医疗器械、机械加工和电子工业等领域。
关节臂原理
关节臂原理
关节臂原理是一种机械结构，由多个关节组成，每个关节都有自己的旋转轴。
这种结构可以实现复杂的运动，如弯曲、伸展和旋转等。
关节臂的原理是通过各个关节的自由度和连杆的连接方式来实现运动的控制。
每个关节都有一个驱动机构，可以通过电动机、气动马达或液压系统来驱动。
当驱动机构启动时，它会转动关节，并通过连杆传递力量到下一个关节，从而实现整个关节臂的运动。
关节臂可以应用于各种领域，如工业生产线上的自动化装配、医疗手术机器人、航空航天器件等。
它能够完成一些人工难以完成的任务，提高工作效率和精确度。
关节臂的设计需要考虑多个因素，如机械结构的刚度和稳定性、驱动机构的动力性能、传感器的准确性等。
同时，为了提高关节臂的灵活性和适应性，还需要考虑关节的可调节性和模块化设计。
总之，关节臂原理是一种利用关节和连杆组成的机械结构，通过驱动机构实现运动控制的方法。
它在不同领域有着广泛的应用，并且不断发展和完善。
机器手臂的原理
机器手臂的原理
机器手臂的原理主要包括机械结构、传感器、控制系统等组成部分。
首先是机械结构，机器手臂通常由多个关节组成，每个关节通过电机驱动来实现运动。
关节之间通过链接件连接，形成一个灵活可动的结构，这样机器手臂就可以在三维空间内完成各种姿态和运动。
其次是传感器，机器手臂普通配备了各种传感器来感知外界环境和手臂自身状态。
例如，位置传感器用来测量关节的位置，力传感器用来感知外界对手臂的施加力量，视觉传感器用来获取视觉信息等等。
这些传感器的数据可以提供给控制系统进行实时分析和反馈。
最后是控制系统，机器手臂的控制系统负责实现手臂的精确控制和运动规划。
控制系统通常由计算机和控制算法组成。
计算机接收来自传感器的数据，并根据预先设定的任务，通过控制算法生成相应的控制信号。
这些控制信号再传送给电机，从而驱动机械手臂实现所需的动作。
综上所述，机器手臂的原理是通过机械结构、传感器和控制系统的协同作用，实现手臂的高精度运动和灵活控制。
这些原理使得机器手臂可以应用于多种领域，如工业生产、医疗护理、家庭服务等。
