第一章总则
第1.0.1条为保证接地装置安装工程的施工质量、促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。

第二章电气装置的接地
第一节一般规定?
一、电机、变压器、电器、手携式或移动式用电器具等的金属底座和外壳。

二、电气设备的传动装置。

三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。

四、配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座。

五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。

六、电缆桥架、支架和井架。

七、装有避雷线的电力线路杆塔。

八、装在配电线路杆下的电力设备。

九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。

十、电除尘器的构架。

十一、封闭母线的外壳及其他裸露的金属部分。

十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。

十三、电热设备的金属外壳。

十四、控制电缆的金属护层。

第2.1.2条电气装置的下列金属部分可不接地或不与PEN线相接：
一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以下或直流额定电压为440V及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地。

二、在干燥场所，交流额定电压为127V及以下或直流额定电压为110V及以下的电气设备的外壳（该款系沿用《电气安装施工及验收规范》GBJ232-82中条文）。

三、安装在配电屏、控制屏和配电装置上的电气测量仪表、继电器和其他低压电器等的外壳，以及当发生绝缘损坏时，在支持物上不会引起危险电压的绝缘子的金属底座等。

四、安装在已接地金属构架上的设备，如穿墙套管等。

五、额定电压为220V及以下的蓄电化室内的金属支架。

六、由发电厂、变电所和工业、企业区域内引出的铁路轨道。

七、与已接地的机床、机座之间有可靠电气接触的电动机和电器的外壳。

第2.1.3条需要接地的直流系统的接地装置应符合下列要求：
一、能与地构成闭合回路且经常流过电流的接地线应沿绝缘垫板敷设，不得与金属管道、建筑物和设备的构件有金属的连接。

二、在土壤中含有在电解时能产生腐蚀性物质的地方，不宜敷设按地装置，必要时可采取外引式接地装置或改良土壤的措施。

三、直流电力回路专用的中性线和直流两线制正极的接地体、接地线不得与自然接地体有金属连接；当无绝缘隔离装置时，相互间的距离不应小于1m。

四、三线制直流回路的中性线宜直接接地。

第二节接地装置的选择?
第2.2.1条交流电气设备的接地可以利用下列自然接地体；
一、埋设在地下的金属管道，但不包括有可燃或有爆炸物质的管道。

二、金属井管。

三、与大地有可靠连接的建筑物的金属结构。

四、水工构筑物及其类似的构筑物的金属管、桩。

一、建筑物的金属结构（梁、柱等）及设计规定的混凝土结构内部的钢筋。

二、生产用的起重机的轨道、配电装置的外壳、走廊、平台、电梯竖井、起重机与升降机的构架、运输皮带的钢梁、电除尘器的构架等金属结构。

三、配线的钢管。

表2.2.4低压电气设备地面上外露的铜和铝接地线的最小截面
一、材料的选择应符合设计要求。

二、使用的材料必须符合国家现行技术标准。

并有合格证件。

三、严格按照生产厂家使用说明书规定的操作工艺施工。

第三节接地装置的敷设?
第2.3.2条垂直接地体的间距不宜小于其长度的2倍。

水平接地体的问距应符合设计规定。

当无设计规定时不宜小于5m。

一、应便于检查。

二、敷设位置不应妨碍设备的拆卸与检修。

三、支持件间的距离，在水平直线部分宜为0.5～1.5m；垂直部分宜为1.5～3m；；转弯部分宜为0.3～0.5m。

四、接地线应按水平或垂直敷设，亦可与建筑物倾斜结构平行敷设；在直线段上，不应有高低起伏及弯曲等情况。

五、接地线沿建筑物墙壁水平敷设时，离地面距离宜为250～300mm；接地线与建筑物墙壁间的间隙宜为10～15mm。

六、在接地线跨越建筑物伸缩缝、沉降缝处时，应设置补偿器。

补偿器可用接地线本身弯成弧状代替。

[NextPage]
的接地线。

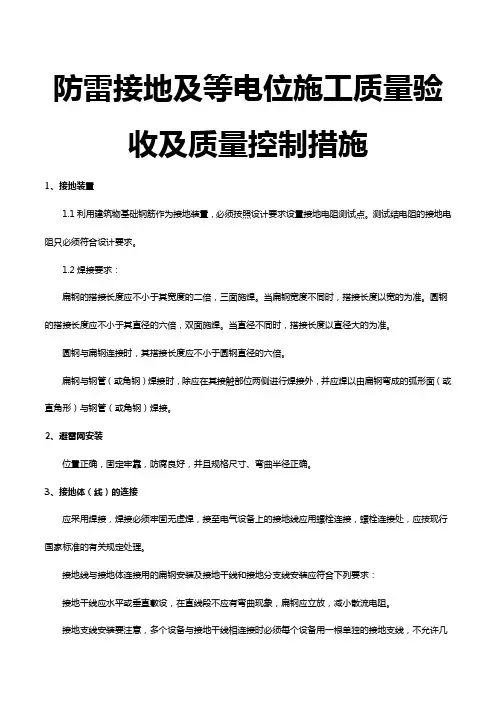

第四节接地体（线）的连接?
一、钢为其宽度的2倍（且至少3个棱边焊接）。

二、圆钢为其直径的6倍。

三、圆钢与扁钢连接时，其长度为圆钢直径的6倍。

四、扁纳与钢管、扁钢与角钢焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外。

并应焊以由钢带弯成的弧形（或直角形）卡子或直接由钢带本身弯成弧形（或直角形）与钢管（或角钢）焊接。

第五节避雷针（线、带、网）的接地?
一、避雷针（带）与引下线之间的连接应采用焊接。

二、避雷针（带）的引下线及接地装置使用的紧固件均应使用镀锌制品。

当采用没有镀锌的地脚螺栓时，应采取防腐措施。

三、建筑物L的防雷设施采用多根引下线时，宜在各引下线距地面的1.5～
1.8m处设置断接卡，断接卡应加保护措施。

四、装有避雷针的金属筒体，当其厚度不小于4mm时，可作避雷针的引下线。

筒体底部应有两处与接地体对称连接。

五、独立避雷针及其接地装置与道路或建筑物的出入口等的距离应大于3m。

当小于3m时，应采取均压措施或铺设卵石或沥青地面。

六、独立避雷针（线）应设置独立的集中接地装置。

当有困难时，该接地装置可与接地网连接，但避雷针与主接地网的地下连接点至35kV及以下设备与主接地网的地下连接点，沿接地体的长度不得小于15m。

七、独立避雷针的接地装置与接地网的地中距离不应小于3m。

八、配电装置的架构或屋顶上的避雷针应与接地网连接，并应在其附近装设集中
接地装置。

第2.5.6条在验收时，应提交下列资料和文件：
一、实际施工的竣工图。

二、变更设计的证明文件。

三、安装技术记录（包括隐蔽工程记录等）。

四、测试记录
防雷接地系统的组成
（一）防雷接地系统
防雷接地系统由接地极、接地母线、避雷针、避雷网、避雷引下线等构成。

1．装设避雷针
为了避免直接雷击，建筑物、构筑物可装设避雷针。

避雷针由接闪器、引下线、接地体三局部组成。

接闪器：是避雷针的最高局部（针尖），专用于接纳雷云放电，称为“受雷尖端”。

它应采用直径不小于20mm、长为1～2m的圆钢，或采用直径不小于25mm的镀锌金属管制造。

接地引下线：是接闪器与接地体之间的衔接线。

它将接闪器上的雷电流安全地引入接地体，使之尽快地泄入大地。

引下线普通采用直
径为明线10mm、暗线12mm的镀锌圆钢，或截面不小于25mm2的镀锌钢绞线，或采用25mm×4mm镀锌扁钢制造。

接地体：是避雷针的公开局部，其作用是将雷电流直接泄入大地。

接地体埋设深度不应小于0.6m，垂直接地体的长度不应小于2.5m，垂直接地体之间的间隔不应小于5m。

当单支避雷针的维护范围不够时，可装设两支或多支避雷针，将欲维护的建筑物置于各避雷针的结合维护范围内。

2．安装避雷带（网）
为了维护建筑物或构筑物免受直击雷和感应雷的危害，普遍采用避雷带和避雷网，它由敷设在建筑物上的接地导体和接地引下线组成。

接地导体普通敷设在屋脊、屋檐以及突出水塔、烟囱等处。

关于金属构造的屋顶，应自房屋两端起每隔18m～24m设一根引下线与接地网相衔接；钢筋混凝土的屋顶，应将钢筋焊接成网与接地网相衔接。

关于第一类防雷设备的建筑物、构筑物，可在非金属资料的屋顶上面装设5×5（m）格子金属网，再将金属网用引下线与接地网相衔接。

（1）沿混凝土块敷设
1）混凝土块为一正方梯形体，在土建做屋面层之前，依照图纸及规则的间距把混凝土块做好（混凝土块为预制），待土建施工终了，混凝土块根本结实了，然后将避雷带用焊接或用卡子固定于混凝土块的支架上。

2）在屋脊上程度敷设时，请求支座间距为1m，转弯处为0.5m。

（2）沿支架敷设
依据建筑物构造、外形的不同，分为沿天沟敷设、沿女儿墙敷设。

程度敷设时请求支架间距为lm，转弯处为0.5m。

所有防雷安装的各种金属件必需镀锌。

3．安装避雷器
避雷器用来防护雷电产生的高电位沿线路侵入变电所或其他建筑物内。

当线路上因雷击产生高电位时，经避雷器对地放电，能够维护电气设备的绝缘免遭损坏。

避雷器分阀型避雷器、管型避雷器和维护间隙。

管型避雷器普通只用于变电站的进线段，有时也用于维护线路的个别单薄环节。

关于普通建筑物的进户线可用比拟简单的维护间隙维护。

4．防雷引下线安装
每栋建筑物至少要有两根引下线（投影面积小于50的建筑物除外），防雷引下线最好为对称布置，其间隔不应大于20 m。

当设计请求应用柱内主筋作引下线时，每条引下线不得少于两根主筋。

引下线下与根底钢筋相焊接，上与屋顶避雷网相焊接；在主筋接头处（搭接焊除外）应用≥Ф12的钢筋跨焊，焊接长度≥6D。

防雷引下线应在室外地坪以下0.8m～1m处焊出一根由Ф12mm圆钢与40mm×4mm扁钢组成的镀锌导体，此导体伸出室外，距外墙间隔宜小于1m，以便衔接人工接地体；在地上距室外地坪1.5m～1.8m处设断接卡，以备测接地电阻之用。

5．其他防雷措施
（1）为避免侧击雷，在高层建筑30m以上部位（普通从第9层
开端），每向上三层，应用构造或框架内有贯穿性衔接的两根主筋（只用边支座筋）构成一环形程度避雷均压环带，均压环必需与外墙用作防雷引下线的各柱主钢筋焊接连通。

搭接处用≥Ф12的钢筋跨焊或搭接焊，并在每层框架恰当位置甩出25×4镀锌扁钢或≥Ф12的镀锌圆钢，金属栏杆、金属门窗、玻璃幕墙的铝合金构件，以及外墙的金属构件等较大的金属物体均需与均压环搭接连通。

（2）防直击雷的接地安装应盘绕建筑物构成闭合回路，其冲击接地电阻不大于10Ω，并应和电气设备接地安装及进入建筑物内的金属管道相衔接，同时作为防雷电感应之用。

（二）接地系统
接地系统包括接地极、户外接地母线、户内接地母线、接地跨接线、构架接地、防静电接地等。

接地系统常用的资料有等边角钢、圆钢、扁钢、镀锌等边角钢、镀锌圆钢、镀锌扁钢、铜板、裸铜线、钢管等。

高土壤电阻率地域降低接地电阻的措施有：换土；对土壤停止处置，常用的资料有炉渣、木炭、电石渣、石灰、食盐等；应用长效降阻剂；深埋接地体，岩石以下5m；污水引入；深井埋地20m。

1．接地极
接地极分为钢管接地极、角钢接地极、圆钢接地极、扁钢接地极、铜板接地极等。

常用的为钢管接地极和角钢接地极。

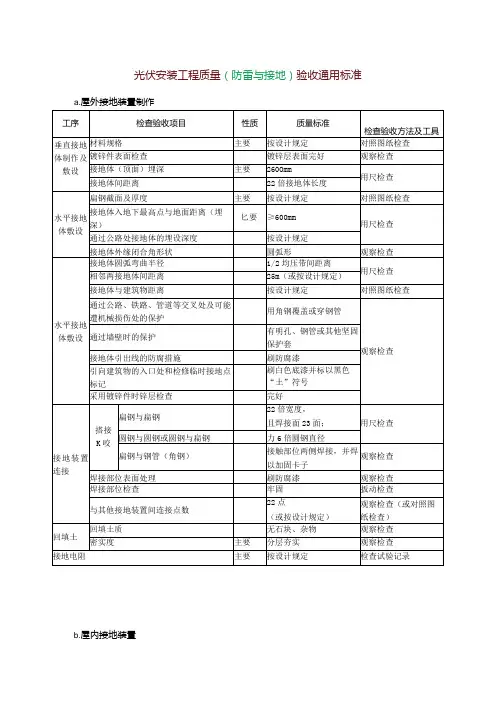

2．户外接地母线敷设
户外接地母线大局部采用埋地敷设。

接地线的衔接采用搭接焊，
其搭接长度是：扁钢为宽度的2倍（且至少3个棱连焊接）；圆钢为直径的6倍；圆钢与扁钢衔接时，其长度为圆钢直径的6倍；扁钢与钢管或角钢焊接时，为了衔接牢靠，除应在其接触部位两侧停止焊接外，还应焊以由钢带弯成的弧形卡子，或直接用钢带弯成弧形（或直角形）与钢管或角钢焊接。

回填土时，不应夹有石块、建筑资料或渣滓等。

3．户内接地母线敷设
户内接地母线大多数是明设，分支线与设备衔接的局部大多数为埋设。

明设时应契合下列请求：
1）便于检查；
2）敷设位置不应阻碍设备的检修；
3）支持件间的程度间隔为1.5m，垂直局部为1.5m～2m，转弯处为0.5m；
4）接地线应按程度或垂直敷设。

4．接地跨接线安装
接地跨接线主要用在建筑物的伸缩缝或沉降缝、管道法兰之间、管道防静电等处。

5．自然接地体安装
普通均是应用无防水底板钢筋或深根底做接地体，也可应用柱形桩基及平台钢筋作接地体，无论建筑物根底采用何种方式，只需根底底板内的钢筋具有贯穿性衔接，底板钢筋（外圈框架梁两根主筋）可作为自然接地体，无需再用40mm×4mm的镀锌扁钢敷设一圈，只需在
梁底筋、边支座筋的搭接处用≥Ф12mm的钢筋跨焊或搭接焊，搭接长度≥6D（D为主钢筋直径），并与防雷引下线作跨焊衔接，跨焊请求必需采用双面焊。
