达林顿管的四种接法与常用型号

合集下载

达林顿管说明

达林顿管说明

达林顿管就是两个三极管接在一起,极性只认前面的三极管。

具体接法如下,以两个相同极性的三极管为例,前面为三极管集电极跟后面三极管集电极相接,前面为三极管射极跟后面三极管基极相接,前面三极管功率一般比后面三极管小,前面三极管基极为达林顿管基极,后面三极管射极为达林顿管射极,用法跟三极管一样,放大倍数是两个三极管放大倍数的乘积。

达林顿管原理达林顿管又称复合管。

它将二只三极管适当的连接在一起,以组成一只等效的新的三极管。

这等于效三极管的放大倍数是二者之积。

在电子学电路设计中,达林顿接法常用于功率放大器和稳压电源中。

达林顿电路有四种接法:NPN+NPN,PNP+PNP,NPN+PNP,PNP+N PN.前二种是同极性接法,后二种是异极性接法。

NPN+NPN的同极性接法:B1为B,C1C2为C,E1B2接在一起,那么E2为E。

这里也说一下异极性接法。

以NPN+PNP为例。

设前一三极管T1的三极为C1B1E1,后一三极管T2的三极为C2B2E2。

达林顿管的接法应为:C1B2应接一起,E1C2应接一起。

等效三极管CBE的管脚,C= E2,B=B1,E=E1(即C2)。

等效三极管极性,与前一三极管相同。

即为NPN型。

PNP+NPN的接法与此类同。

NPN PNP同极型达林顿三极管NPN PNP等效一只三极管异极型达林顿三极管达林顿管的典型应用1、用于大功率开关电路、电机调速、逆变电路。

2、驱动小型继电器利用CMOS电路经过达林顿管驱动高灵敏度继电器的电路,如右上图所示。

虚线框内是小功率NPN达林顿管FN020。

3、驱动LED智能显示屏LED智能显示屏是由微型计算机控制,以LED矩阵板作显示的系统,可用来显示各种文字及图案。

该系统中的行驱动器和列驱动器均可采用高β、高速低压降的达林顿管。

图2是用BD683(或BD677)型中功率NPN达林顿管作为列驱动器,而用BD682(或BD67 8)型PNP达林顿管作行驱动器,控制8×8LED矩阵板上相应的行(或列)的像素发光。

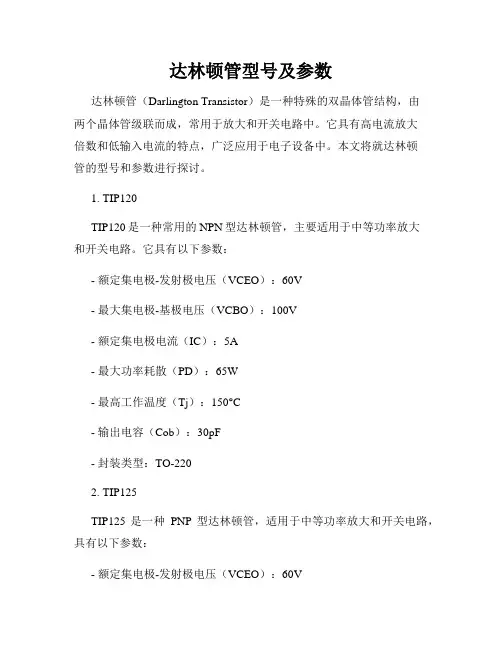

达林顿管型号及参数

达林顿管型号及参数

达林顿管型号及参数达林顿管(Darlington Transistor)是一种特殊的双晶体管结构,由两个晶体管级联而成,常用于放大和开关电路中。

它具有高电流放大倍数和低输入电流的特点,广泛应用于电子设备中。

本文将就达林顿管的型号和参数进行探讨。

1. TIP120TIP120是一种常用的NPN型达林顿管,主要适用于中等功率放大和开关电路。

它具有以下参数:- 额定集电极-发射极电压(VCEO):60V- 最大集电极-基极电压(VCBO):100V- 额定集电极电流(IC):5A- 最大功率耗散(PD):65W- 最高工作温度(Tj):150°C- 输出电容(Cob):30pF- 封装类型:TO-2202. TIP125TIP125是一种PNP型达林顿管,适用于中等功率放大和开关电路,具有以下参数:- 额定集电极-发射极电压(VCEO):60V- 最大集电极-基极电压(VCBO):60V- 额定集电极电流(IC):5A- 最大功率耗散(PD):65W- 最高工作温度(Tj):150°C- 输出电容(Cob):30pF- 封装类型:TO-2203. MPSA14MPSA14是一种通用型NPN型达林顿管,常用于低噪声放大和开关电路,具有以下参数:- 额定集电极-发射极电压(VCEO):30V- 最大集电极-基极电压(VCBO):40V- 额定集电极电流(IC):500mA- 最大功率耗散(PD):625mW- 最高工作温度(Tj):150°C- 输出电容(Cob):4.5pF- 封装类型:TO-924. MPSA13MPSA13是一种通用型PNP型达林顿管,适用于低噪声放大和开关电路,具有以下参数:- 额定集电极-发射极电压(VCEO):30V- 最大集电极-基极电压(VCBO):40V- 额定集电极电流(IC):500mA- 最大功率耗散(PD):625mW- 最高工作温度(Tj):150°C- 输出电容(Cob):4.5pF- 封装类型:TO-925. TIP122TIP122是一种高功率NPN型达林顿管,适用于高频放大和开关电路,常用于电机驱动等应用场合,具有以下参数:- 额定集电极-发射极电压(VCEO):100V- 最大集电极-基极电压(VCBO):100V- 额定集电极电流(IC):5A- 最大功率耗散(PD):65W- 最高工作温度(Tj):150°C- 输出电容(Cob):65pF- 封装类型:TO-220总结:以上介绍了几种常见的达林顿管型号及其参数,包括TIP120、TIP125、MPSA14、MPSA13和TIP122。

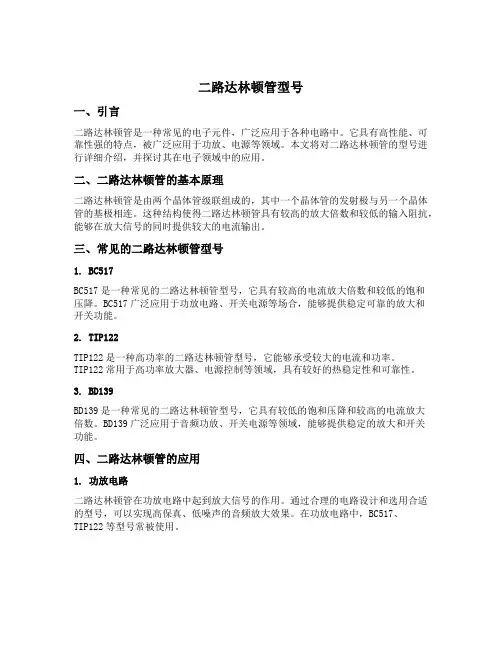

二路达林顿管 型号

二路达林顿管 型号

二路达林顿管型号一、引言二路达林顿管是一种常见的电子元件,广泛应用于各种电路中。

它具有高性能、可靠性强的特点,被广泛应用于功放、电源等领域。

本文将对二路达林顿管的型号进行详细介绍,并探讨其在电子领域中的应用。

二、二路达林顿管的基本原理二路达林顿管是由两个晶体管级联组成的,其中一个晶体管的发射极与另一个晶体管的基极相连。

这种结构使得二路达林顿管具有较高的放大倍数和较低的输入阻抗,能够在放大信号的同时提供较大的电流输出。

三、常见的二路达林顿管型号1. BC517BC517是一种常见的二路达林顿管型号,它具有较高的电流放大倍数和较低的饱和压降。

BC517广泛应用于功放电路、开关电源等场合,能够提供稳定可靠的放大和开关功能。

2. TIP122TIP122是一种高功率的二路达林顿管型号,它能够承受较大的电流和功率。

TIP122常用于高功率放大器、电源控制等领域,具有较好的热稳定性和可靠性。

3. BD139BD139是一种常见的二路达林顿管型号,它具有较低的饱和压降和较高的电流放大倍数。

BD139广泛应用于音频功放、开关电源等领域,能够提供稳定的放大和开关功能。

四、二路达林顿管的应用1. 功放电路二路达林顿管在功放电路中起到放大信号的作用。

通过合理的电路设计和选用合适的型号,可以实现高保真、低噪声的音频放大效果。

在功放电路中,BC517、TIP122等型号常被使用。

2. 电源控制二路达林顿管在电源控制中用于开关电路的驱动。

通过控制二路达林顿管的导通和截止,可以实现电源的开关控制,提供稳定的电源输出。

在电源控制中,TIP122、BD139等型号常被使用。

3. 电机驱动二路达林顿管能够提供较大的电流输出,因此常被用于电机驱动电路中。

通过合理的电路设计和选用合适的型号,可以实现电机的高效驱动和控制。

在电机驱动中,TIP122等型号常被使用。

4. 其他应用除了上述应用,二路达林顿管还可以用于锁相环电路、电压调节等领域。

达林顿管原理

达林顿管原理

达林顿管编辑本段简介达林顿管就是两个三极管接在一起,极性只认前面的三极管。

具体接法如下,以两个相同极性的三极管为例,前面三极管集电极跟后面三极管集电极相接,前面三极管发射极跟后面三极管基极相接,前面三极管功率一般比后面三极管小,前面三极管基极为达林顿管基极,后面三极管发射极为达林顿管发射极,用法跟三极管一样,放大倍数是两个三极管放大倍数的乘积。

编辑本段原理达林顿管原理达林顿管又称复合管。

为共基组合放大器,以组成一只等效的新的三极管。

这等效于三极管的放大倍数是二者之积。

在电子学电路设计中,达林顿接法常用于功率放大器和稳压电源中。

编辑本段作用达林顿管是一重复合三极管,他将两个三极管串联,第一个管子的发射极接第2个管子的基极,所以达林顿管的放大倍数是两个三极管放大倍数的乘积。

所以它的特点是放大倍数非常高,达林顿管的作用一般是在高灵敏的放大电路中放大非常微小的信号。

如大功率开关电路[1]。

编辑本段相关达林顿电路有四种接法:NPN+NPN,PNP+PNP,NPN+PNP,PNP+NPN前二种是同极性接法,后二种是异极性接法。

NPN+NPN的同极性接法:B1为B,C1C2为C,E1B2接在一起,那么E2为E。

这里也说一下异极性接法。

以NPN+PNP 为例。

设前一三极管T1的三极为C1B1E1,后一三极管T2的三极为C2B2E2。

达林顿管的接法应为:C1B2应接一起,E1C2应接一起。

等效三极管CBE的管脚,C=E2,B=B1,E=E1(即C2)。

等效三极管极性,与前一三极管相同。

即为NPN型。

PNP+NPN的接法与此类同。

NPN PNP同极型达林顿三极管NPN PNP 等效一只三极管异极型达林顿三极管达林顿管的典型应用1、用于大功率开关电路、电机调速、逆变电路。

2、驱动小型继电器利用CMOS电路经过达林顿管驱动高灵敏度继电器的电路,如右上图所示。

虚线框内是小功率NPN达林顿管FN020。

3、驱动LED智能显示屏LED智能显示屏是由微型计算机控制,以LED矩阵板作显示的系统,可用来显示各种文字及图案。

达林顿管的典型应用分类检测及常用参数优选稿

达林顿管的典型应用分类检测及常用参数优选稿

达林顿管的典型应用分类检测及常用参数达林顿管的典型应用、分类检测及常用参数达林顿管又称复合管。

它将二只三极管适当的连接在一起,以组成一只等效的新的三极管。

这等于效三极管的放大倍数是二者之积。

在电子学电路设计中,达林顿接法常用于功率放大器和稳压电源中。

达林顿管的四种接法达林顿电路有四种接法:NPN+NPN,PNP+PNP,NPN+PNP,PNP+NPN.前二种是同极性接法,后二种是异极性接法。

NPN+NPN的同极性接法:B1为B,C1C2为C,E1B2接在一起,那么E2为E。

这里也说一下异极性接法。

以NPN+PNP为例。

设前一三极管T1的三极为C1B1E1,后一三极管T2的三极为C2B2E2。

达林顿管的接法应为:C1B2应接一起,E1C2应接一起。

等效三极管CBE的管脚,C=E2,B=B1,E=E1(即C2)。

等效三极管极性,与前一三极管相同。

即为NPN型。

PNP+NPN的接法与此类同。

如下图所示,两级放大器元件同为NPN型晶体管,将前级晶体管的射极电流直接引入下一级的基极,当作下级的输入。

「同极型达林顿」连接,是使用相同类型的晶体管.而「异极型达林顿」连接,是使用NPN与PNP晶体管相互串接达成达林顿的特性。

达林顿管的典型应用1、用于大功率开关电路、电机调速、逆变电路。

2、驱动小型继电器利用CMOS电路经过达林顿管驱动高灵敏度继电器的电路,如右上图所示。

虚线框内是小功率NPN达林顿管FN020。

3、驱动LED智能显示屏LED智能显示屏是由微型计算机控制,以LED矩阵板作显示的系统,可用来显示各种文字及图案。

该系统中的行驱动器和列驱动器均可采用高β、高速低压降的达林顿管。

图2是用BD683(或BD677)型中功率NPN达林顿管作为列驱动器,而用BD682(或BD678)型PNP达林顿管作行驱动器,控制8×8LED矩阵板上相应的行(或列)的像素发光。

应注意的是,达林顿管由于内部由多只管子及电阻组成,用万用表测试时,be结的正反向阻值与普通三极管不同。

达林顿管,达林顿管原理

达林顿管,达林顿管原理

=E1(即C2)。等效三极管极性,与前一三极管相同。即为 NPN型。 PNP+NPN的接法与此类同。 NPN PNP 同极
型达林顿三极管 NPN PNP 等效一只三极管 异极 型达林顿三极管 达林顿管的应用 1、用于大功率 开关电路、电机调速、逆
变电路。 2、驱动小型继电器 利用CMOS电路经 过达林顿管驱动高灵敏度继电器的电路,如右上图所示。 虚线框内是小功率NPN达林顿管
林顿管由于内部由多只管子及电阻组成,用万用表测试 时,be结的正反向阻值与普通三极管不同。对于高速达 林顿管,有些管子的前级be结还反并
联一只输入二极管,这时测出be结正反向电阻阻值很接 近;容易误判断为坏管,这个请注意 4、判断达林顿 管等效为何种类型的三极管: 首
先看看第一只管是什么类型的,第一只管是什么类型的, 那么这只达林顿管就是什么类型的,与第二只无关!更 加重要的是 要看看这两只管构成的达
林顿管能不能正常工作,如果工作电流冲突,则直接否 定这只管!!继任先生曾经教过我们很简单的判断 但是 到了快考试的时候,我竟然忘记了,悲
哀!希望谁可以补全这个判断方法!达林顿模块电路典 型结构实际比较常用的是达林顿模块,它把GTR、续流二 极管、辅助电路做到一个模块内。在
较早期的功率电子设备中,比较多地使用了这种器件。 图1-2是这种器件的内部典型结构。两个二极管左侧是加 速二极管,右侧为续流二极管。加速
二极管的原理是引进了电流串联正反馈,达到加速的目 的。这种器件的制造水平是1800V/800A/2KHz、 600V/3A/100KHz
左右(参考)。
1
谢谢观赏!
软件下载 /
FN020。 3、驱动LED智能显示屏 LED智能显示屏 是由微型计算机控制,以LED矩阵板作显示的系统,可用 来显示各种文字及图案

达林顿管的四种接法与常用型号

达林顿管的四种接法与常用型号

达林顿管的四种接法•达林顿电路有四种接法:NPN+NPN,PNP+PNP,NPN+PNP,PNP+NPN.前二种是同极性接法,后二种是异极性接法。

NPN+NPN的同极性接法:B1为B,C1C2为C,E1B2接在一起,那么E2为E。

这里也说一下异极性接法。

以NPN+PNP为例。

设前一三极管T1的三极为C1B1E1,后一三极管T2的三极为C2B2E2。

达林顿管的接法应为:C1B2应接一起,E1C2应接一起。

等效三极管CBE的管脚,C=E2,B=B1,E=E1(即C2)。

等效三极管极性,和前一三极管相同。

即为NPN型。

PNP+NPN的接法和此类同。

如下图所示,两级放大器元件同为NPN型晶体管,将前级晶体管的射极电流直接引入下一级的基极,当作下级的输入。

「同极型达林顿」连接,是使用相同类型的晶体管.而「异极型达林顿」连接,是使用NPN和PNP晶体管相互串接达成达林顿的特性。

同极型达林顿管异极型达林顿管达林顿管的典型应用•1、用于大功率开关电路、电机调速、逆变电路。

2、驱动小型继电器利用CMOS电路经过达林顿管驱动高灵敏度继电器的电路,如右上图所示。

虚线框内是小功率NPN达林顿管FN020。

3、驱动LED智能显示屏LED智能显示屏是由微型计算机控制,以LED矩阵板作显示的系统,可用来显示各种文字及图案。

该系统中的行驱动器和列驱动器均可采用高β、高速低压降的达林顿管。

图2是用BD683(或BD677)型中功率NPN达林顿管作为列驱动器,而用BD682(或BD678)型PNP 达林顿管作行驱动器,控制8×8LED矩阵板上相应的行(或列)的像素发光。

应注意的是,达林顿管由于内部由多只管子及电阻组成,用万用表测试时,be结的正反向阻值和普通三极管不同。

对于高速达林顿管,有些管子的前级be结还反并联一只输入二极管,这时测出be结正反向电阻阻值很接近;容易误判断为坏管,这个请注意4、判断达林顿管等效为何种类型的三极管:首先看看第一只管是什么类型的,第一只管是什么类型的,那么这只达林顿管就是什么类型的,和第二只无关!更加重要的是要看看这两只管构成的达林顿管能不能正常工作,如果工作电流冲突,则直接否定这只管。

达林顿管

达林顿管

达林顿管达林顿管就是两个三极管接在一起,极性只认前面的三极管。

具体接法如下,以两个相同极性的三极管为例,前面为三极管集电极跟后面三极管集电极相接,前面为三极管射极跟后面三极管基极相接,前面三极管功率一般比后面三极管小,前面三极管基极为达林顿管基极,后面三极管射极为达林顿管射极,用法跟三极管一样,放大倍数是两个三极管放大倍数的乘积。

达林顿管原理达林顿管又称复合管。

它将二只三极管适当的连接在一起,以组成一只等效的新的三极管。

这等于效三极管的放大倍数是二者之积。

在电子学电路设计中,达林顿接法常用于功率放大器和稳压电源中。

达林顿电路有四种接法:NPN+NPN,PNP+PNP,NPN+PNP,PNP+NPN.前二种是同极性接法,后二种是异极性接法。

NPN+NPN的同极性接法:B1为B,C1C2为C,E1B2接在一起,那么E2为E。

这里也说一下异极性接法。

以NPN+PNP 为例。

设前一三极管T1的三极为C1B1E1,后一三极管T2的三极为C2B2E2。

达林顿管的接法应为:C1B2应接一起,E1C2应接一起。

等效三极管CBE的管脚,C=E2,B=B1,E=E1(即C2)。

等效三极管极性,与前一三极管相同。

即为NPN型。

PNP+NPN的接法与此类同。

达林顿管的典型应用1、用于大功率开关电路、电机调速、逆变电路。

2、驱动小型继电器利用CMOS电路经过达林顿管驱动高灵敏度继电器的电路,如右上图所示。

虚线框内是小功率NPN达林顿管FN020。

3、驱动LED智能显示屏LED智能显示屏是由微型计算机控制,以LED矩阵板作显示的系统,可用来显示各种文字及图案。

该系统中的行驱动器和列驱动器均可采用高β、高速低压降的达林顿管。

图2是用BD683(或BD677)型中功率NPN达林顿管作为列驱动器,而用BD682(或BD678)型PNP达林顿管作行驱动器,控制8×8LED矩阵板上相应的行(或列)的像素发光。

应注意的是,达林顿管由于内部由多只管子及电阻组成,用万用表测试时,be结的正反向阻值与普通三极管不同。

达林顿管的四种接法与常用型

达林顿管的四种接法与常用型

达林顿管的四种接法达林顿电路有四种接法:NPN+NPN,PNP+PNP,NPN+PNP,PNP+NPN.前二种是同极性接法,后二种是异极性接法。

NPN+NPN的同极性接法:B1为B,C1C2为C,E1B2接在一起,那么E2为E。

这里也说一下异极性接法。

以NPN+PNP为例。

设前一三极管T1的三极为C1B1E1,后一三极管T2的三极为C2B2E2。

达林顿管的接法应为:C1B 2应接一起,E1C2应接一起。

等效三极管CBE的管脚,C=E2,B=B1,E=E1(即C2)。

等效三极管极性,和前一三极管相同。

即为NPN型。

PNP+NPN的接法和此类同。

如下图所示,两级放大器元件同为NPN型晶体管,将前级晶体管的射极电流直接引入下一级的基极,当作下级的输入。

「同极型达林顿」连接,是使用相同类型的晶体管.而「异极型达林顿」连接,是使用NPN和PNP晶体管相互串接达成达林顿的特性。

同极型达林顿管异极型达林顿管达林顿管的典型应用1、用于大功率开关电路、电机调速、逆变电路。

2、驱动小型继电器利用CMOS电路经过达林顿管驱动高灵敏度继电器的电路,如右上图所示。

虚线框内是小功率NPN达林顿管FN020。

3、驱动LED智能显示屏LED智能显示屏是由微型计算机控制,以LED矩阵板作显示的系统,可用来显示各种文字及图案。

该系统中的行驱动器和列驱动器均可采用高β、高速低压降的达林顿管。

图2是用BD683(或BD677)型中功率NPN达林顿管作为列驱动器,而用BD682(或BD678)型PN P达林顿管作行驱动器,控制8×8LED矩阵板上相应的行(或列)的像素发光。

应注意的是,达林顿管由于内部由多只管子及电阻组成,用万用表测试时,be结的正反向阻值和普通三极管不同。

对于高速达林顿管,有些管子的前级be结还反并联一只输入二极管,这时测出be结正反向电阻阻值很接近;容易误判断为坏管,这个请注意4、判断达林顿管等效为何种类型的三极管:首先看看第一只管是什么类型的,第一只管是什么类型的,那么这只达林顿管就是什么类型的,和第二只无关!更加重要的是要看看这两只管构成的达林顿管能不能正常工作,如果工作电流冲突,则直接否定这只管。

达林顿管

达林顿管

简介达林顿管就是两个三极管接在一起,极性只认前面的三极管。

具体接法如下,以两个相同极性的三极管为例,前面三极管集电极跟后面三极管集电极相接,前面三极管射极跟后面三极管基极相接,前面三极管功率一般比后面三极管小,前面三极管基极为达林顿管基极,后面三极管射极为达林顿管射极,用法跟三极管一样,放大倍数是两个三极管放大倍数的乘积。

编辑本段原理达林顿管原理达林顿管又称复合管。

为共基组合放大器,以组成一只等效的新的三极管。

这等效于三极管的放大倍数是二者之积。

在电子学电路设计中,达林顿接法常用于功率放大器和稳压电源中。

编辑本段相关达林顿电路有四种接法:NPN+NPN,PNP+PNP,NPN+PNP,PNP+NPN.前二种是同极性接法,后二种是异极性接法。

NPN+NPN的同极性接法:B1为B,C1C2为C,E1B2接在一起,那么E2为E。

这里也说一下异极性接法。

以NPN+PNP为例。

设前一三极管T1的三极为C1B1E1,后一三极管T2的三极为C2B2E2。

达林顿管的接法应为:C1B2应接一起,E1C2应接一起。

等效三极管CBE的管脚,C=E2,B=B1,E=E1(即C2)。

等效三极管极性,与前一三极管相同。

即为NPN型。

PNP+NPN的接法与此类同。

NPN PNP同极型达林顿三极管NPN PNP 等效一只三极管异极型达林顿三极管达林顿管的典型应用1、用于大功率开关电路、电机调速、逆变电路。

2、驱动小型继电器利用CMOS电路经过达林顿管驱动高灵敏度继电器的电路,如右上图所示。

虚线框内是小功率NPN达林顿管FN020。

3、驱动LED智能显示屏LED智能显示屏是由微型计算机控制,以LED矩阵板作显示的系统,可用来显示各种文字及图案。

该系统中的行驱动器和列驱动器均可采用高β、高速低压降的达林顿管。

图2是用BD683(或BD677)型中功率NPN达林顿管作为列驱动器,而用BD682(或BD678)型PNP达林顿管作行驱动器,控制8×8LED矩阵板上相应的行(或列)的像素发光。

达林顿管地典型应用、分类检测及常用全参数

达林顿管地典型应用、分类检测及常用全参数

达林顿管的典型应用、分类检测及常用参数达林顿管又称复合管。

它将二只三极管适当的连接在一起,以组成一只等效的新的三极管。

这等于效三极管的放大倍数是二者之积。

在电子学电路设计中,达林顿接法常用于功率放大器和稳压电源中。

达林顿管的四种接法∙达林顿电路有四种接法:NPN+NPN,PNP +PNP,NPN+PNP,PNP+NPN.前二种是同极性接法,后二种是异极性接法。

NPN+NPN的同极性接法:B1为B,C1C2为C,E1B2接在一起,那么E2为E。

这里也说一下异极性接法。

以NPN+PNP为例。

设前一三极管T1的三极为C1B1E1,后一三极管T2的三极为C2B2E2。

达林顿管的接法应为:C1B2应接一起,E1C2应接一起。

等效三极管CBE的管脚,C=E2,B=B1,E=E1(即C2)。

等效三极管极性,与前一三极管相同。

即为NPN型。

PNP+NPN的接法与此类同。

如下图所示,两级放大器元件同为NPN型晶体管,将前级晶体管的射极电流直接引入下一级的基极,当作下级的输入。

「同极型达林顿」连接,是使用相同类型的晶体管.而「异极型达林顿」连接,是使用NPN与PNP晶体管相互串接达成达林顿的特性。

达林顿管的典型应用∙1、用于大功率开关电路、电机调速、逆变电路。

2、驱动小型继电器利用CMOS电路经过达林顿管驱动高灵敏度继电器的电路,如右上图所示。

虚线框内是小功率NPN达林顿管FN020。

3、驱动LED智能显示屏LED智能显示屏是由微型计算机控制,以LED矩阵板作显示的系统,可用来显示各种文字及图案。

该系统中的行驱动器和列驱动器均可采用高β、高速低压降的达林顿管。

图2是用BD683(或BD677)型中功率NPN达林顿管作为列驱动器,而用BD682(或BD678)型PNP达林顿管作行驱动器,控制8×8LED矩阵板上相应的行(或列)的像素发光。

应注意的是,达林顿管由于内部由多只管子及电阻组成,用万用表测试时,be结的正反向阻值与普通三极管不同。

什么是达林顿管

什么是达林顿管

什么是达林顿管?达林顿管又称复合管。

他将两个三极管串联,以组成一只等效的新的三极管。

这只等效三极管的放大倍数是原二者之积,因此它的特点是放大倍数非常高。

达林顿管的作用一般是在高灵敏的放大电路中放大非常微小的信号,如大功率开关电路。

在电子学电路设计中,达林顿接法常用于功率放大器和稳压电源中。

达林顿管的接法达林顿电路有四种接法:NPN+NPN,PNP+PNP,NPN+PNP,PNP+NPN.前二种是同极性接法,后二种是异极性接法。

NPN+NPN的同极性接法:B1为B,C1C2为C,E1B2接在一起,那么E2为E。

这里也说一下异极性接法。

以NPN+PNP为例。

设前一三极管T1的三极为C1B1E1,后一三极管T2的三极为C2B2E2。

达林顿管的接法应为:C1B2应接一起,E1C2应接一起。

等效三极管CBE的管脚,C=E2,B=B1,E=E1(即C2)。

等效三极管极性,与前一三极管相同。

即为NPN型。

PNP+NPN 的接法与此类同。

如下图所示,两级放大器元件同为NPN型晶体管,将前级晶体管的射极电流直接引入下一级的基极,当作下级的输入。

「同极型达林顿」连接,是使用相同类型的晶体管.而「异极型达林顿」连接,是使用NPN与PNP晶体管相互串接达成达林顿的特性。

同极型达林顿管异极型达林顿管典型应用1、用于大功率开关电路、电机调速、逆变电路。

2、驱动小型继电器利用CMOS电路经过达林顿管驱动高灵敏度继电器的电路,如右上图所示。

虚线框内是小功率NPN达林顿管FN020。

3、驱动LED智能显示屏LED智能显示屏是由微型计算机控制,以LED矩阵板作显示的系统,可用来显示各种文字及图案。

该系统中的行驱动器和列驱动器均可采用高β、高速低压降的达林顿管。

图2是用BD683(或BD677)型中功率NPN达林顿管作为列驱动器,而用BD682(或BD678)型PNP达林顿管作行驱动器,控制8×8LED矩阵板上相应的行(或列)的像素发光。

达林顿管型号及参数

达林顿管型号及参数

达林顿管型号及参数达林顿管(Darlington Transistor)是一种特殊的双晶体管组合,由两个晶体管串联组成。

它的型号有很多种,其中较为常见的有TIP120、TIP122、TIP125等。

达林顿管的参数包括最大集电极电流(IC Max)、最大集电极电压(VCE Max)、最大功耗(PD Max)等。

首先介绍一下TIP120型达林顿管。

TIP120是一种PNP型达林顿电晶体管,它的最大集电极电流为5A,最大集电极电压为60V,最大功耗为65W。

它具有较高的电流放大倍数和较低的饱和电压,适用于大电流驱动。

接下来是TIP122型达林顿管。

TIP122也是一种PNP型达林顿电晶体管,与TIP120相比,它的最大集电极电流更大,达到了8A,最大集电极电压为100V,最大功耗为65W。

由于其高电流和高电压的特性,TIP122常用于需要较大功率输出的电子电路中。

除了PNP型的达林顿管,还有NPN型的达林顿管,比如TIP125型。

TIP125是一种NPN型达林顿电晶体管,其参数与TIP122相似,最大集电极电流为8A,最大集电极电压为100V,最大功耗为65W。

NPN型的达林顿管与PNP型的达林顿管在电路中的使用方式有所不同,但功能和特性上基本相同。

达林顿管具有很多优点。

首先,由于它是由两个晶体管串联组成,所以具有较高的电流放大倍数,可以实现较小的输入电流控制较大的输出电流。

其次,达林顿管的饱和电压较低,能够提供较小的电压降,从而减少功耗。

此外,达林顿管还具有较高的集电极电压和较大的集电极电流,适用于高功率应用。

在实际应用中,达林顿管可以用于放大电路、开关电路和驱动电路等。

以放大电路为例,当输入信号的电压较小无法直接驱动负载时,可以通过达林顿管的放大作用将输入信号放大到足够的幅值,以驱动负载。

在开关电路中,达林顿管可以实现对高电压或大电流的开关控制。

在驱动电路中,达林顿管可以提供足够的电流来驱动其他器件,如继电器、电机等。

二路达林顿管 型号

二路达林顿管 型号

二路达林顿管型号一、二路达林顿管的基本概念二路达林顿管(Two-way Darlington Transistor)是一种电子元器件,由两个达林顿管组成,具有较高的电流放大能力和较低的输入电阻。

它在电子电路中广泛应用,如音频放大器、电源管理电路等。

二、二路达林顿管的型号分类根据电路结构、封装形式和引脚数量等不同方面,二路达林顿管有很多型号。

以下列举了几种常见的二路达林顿管型号:1.普通封装型:如TO-92、TO-18、TO-220等。

2.表面贴装型:如SOT-23、SOT-89、DFN等。

3.功率型:如PGA、PGX等。

三、二路达林顿管的性能特点1.电流放大:二路达林顿管的电流放大系数较高,可以实现较大电流的放大。

2.输入电阻低:二路达林顿管的输入电阻较低,减小了输入信号的衰减。

3.输出电阻低:二路达林顿管的输出电阻较低,降低了输出信号的失真。

4.温度稳定性:二路达林顿管具有较好的温度稳定性,适用于高温环境。

5.噪声低:二路达林顿管的噪声较低,有助于提高电路的信噪比。

四、二路达林顿管的应用领域1.音频放大器:二路达林顿管可用于音频放大器,实现音频信号的放大。

2.电源管理电路:二路达林顿管可应用于电源管理电路,如稳压器、变换器等。

3.通信电路:二路达林顿管在通信电路中,如光纤通信、无线通信等,有广泛的应用。

4.传感器信号处理:二路达林顿管可用于传感器信号处理,如放大温度传感器、压力传感器等传感器的信号。

五、选购与使用二路达林顿管的注意事项1.选购时,应根据实际应用需求,选择合适的型号和封装。

2.使用时,注意二路达林顿管的功率、电流、电压等参数,确保其在电路中的稳定性。

3.避免长时间处于高温、潮湿环境,以免影响二路达林顿管的性能。

4.电路设计时,注意二路达林顿管的布局和走线,减小互相干扰。

5.使用过程中,注意观察二路达林顿管的工作状态,发现异常及时处理。

总之,二路达林顿管作为一种重要的电子元器件,在电子电路设计中具有广泛的应用。

达林顿管的四种接法与常用型号

达林顿管的四种接法与常用型号

达林顿管的四种接法与常用型号达林顿管是一种常用的功率放大器管,由两个晶体管组成的双极性晶体管连接而成,其中一个晶体管作为输入级,另一个晶体管作为输出级,由于其结构特殊,故可以达到较高的放大倍数和电流放大倍数。

下面将介绍达林顿管的四种接法以及常用的型号。

1.四种接法:(1) 共射接法(Emitter Follower):输入信号接在输入晶体管的基极上,输出信号则来自输出晶体管的集电极。

共射接法对输入电阻高,输出电阻低,具有较好的电流跟随性能,可以实现信号的高效放大。

(2) 共基接法(Base Follower):输入信号接在输入晶体管的发射极上,输出信号则来自输出晶体管的集电极。

共基接法对输入电阻低,输出电阻高,具有较好的电压跟随性能,适用于输入信号电压较大、输出电压较小的情况。

(3) 共集接法(Emitter Grounded):输入信号接在输入晶体管的基极上,输出信号则来自输出晶体管的发射极。

共集接法对输入电阻低,输出电阻高,具有较好的电压跟随性能,适用于输入信号电压较大、输出电流较小的情况。

(4) 反射接法(Reflector):输入信号接在输入晶体管的基极上,输出信号则来自输出晶体管的基极。

反射接法对输入电阻高,输出电阻低,具有较好的电流跟随性能,适用于输入信号电流较大、输出电流较小的情况。

2.常用型号:(1)2N3055型:2N3055是双极性晶体管的常用型号之一,它是PNP晶体管,最大集电极电流为15A,最大功率为115W,常用于低压电路中的功率放大。

(2)TIP120型:TIP120是达林顿管的常用型号之一,它是NPN晶体管,最大集电极电流为5A,最大功率为65W,具有较高的开关速度和电流放大倍数,广泛应用于开关电路和功率驱动电路。

(3)TIP140型:TIP140是TIP120的NPN互补型号,最大集电极电流为10A,最大功率为125W,具有较高的开关速度和电流放大倍数,适用于大功率应用。

达林顿结构

达林顿结构

达林顿结构
达林顿结构就是达林顿管。

1.达林顿管就是两个三极管接在一起,极性只认前面的三极管。

具体接法如下,以两个相同极性的三极管为例,前面三极管集电极跟后面三极管集电极相接,前面三极管发射极跟后面三极管基极相接,前面三极管功率一般比后面三极管...
2.复合管原理达林顿管原理达林顿管又称复合管。

他将两个三极管串联,以组成一只等效的新的三极管。

这只等效三极管的放大倍数是原二者之积,因此它的特点是放大倍数非常高。

常用达林顿三极管

常用达林顿三极管

常用达林顿三极管
常用达林顿三极管型号有:TDA2802、TDA2851、MJE450T60等。

达林顿管是指将两个或多个晶体管级联在一起的组件,达林顿管可以提高输出电流并增加放大器的增益。

达林顿三极管在许多电子应用中都有使用,包括放大器、音频和视频设备、控制系统、通信设备和电源转换系统。

它通常用于需要高电流和高电压的应用场景,例如驱动功率电路或放大微小信号。

此外,达林顿管也可以用作简易的增压器和放大器,可以提高输出电压或电流,从而简化某些电子设备的制作和设计。

需要注意的是,达林顿管比普通三极管更复杂,对制造工艺要求更高,因此价格也相对较高。

复合晶体管

复合晶体管

复合晶体管1、达林顿管(Darlington Transistor)达林顿管(Darlington Transistor)又称复合晶体管,简称复合管。

它采用复合连接方式,将二只三极管适当的连接在一起,以组成一只等效的新的三极管,极性只认前面的三极管。

这等效三极管的放大倍数是是两个三极管放大倍数的乘积。

在电子学电路设计中,达林顿接法常用于功率放大器和稳压电源中。

达林顿电路有四种接法:NPN+NPN,PNP+PNP,NPN+PNP,PNP+NPN。

前二种是同极性接法,后二种是异极性接法。

将前一级T1的输出接到下一级T2的基极,两级管子共同构成了复合管。

另外,为避免后级T2管子导通时,影响前级管子T1的动态范围,T1的CE不能接到T2的BE之间,必须接到CB间。

以NPN+PNP为例,设前一三极管T1的三极为C1B1E1,后一三极管T2的三极为C2B2E2。

达林顿管的接法应为:C1B2应接一起,E1C2应接一起。

等效三极管CBE的管脚,C=E1,B=B1,E=E1(即C2)。

等效三极管极性,与前一三极管相同。

即为NPN型。

PNP+NPN的接法与此类同。

由同型管构成的复合管称为达林顿管,图1中的电阻R1为泄放电阻,其作用是为了减小复合管的穿透电流ICEO。

下图是这四种复合管接法的等效图。

2、图腾柱输出电路(Totem Pole的音译)由于此结构画出的电路图有点儿像印第安人的图腾柱,所以叫图腾柱式输出(也叫图腾式输出)。

输出极采用一个上拉电阻接一个NPN型晶体管的集电极,这个管子的发射极接下面管子的集电极同时输出;下管的发射极接地。

两管的基极分别接前级的控制。

就是上下两个输出管,从直流角度看是串联,两管联接处为输出端。

上管导通下管截止输出高电平,下管导通上管截止输出低电平,如果电路逻辑可以上下两管均截止则输出为高阻态。

在开关电源中,类似的电路常称为“半桥”。

图2 图腾柱电路复合晶体管大大降低了器件对驱动功率的要求,促进了GTR在电力电子装置中应用的普及,并将在功率晶体管的模块组件化中发挥作用。

达林顿管并联使用

达林顿管并联使用

达林顿管并联使用达林顿管并联使用是一种常见的电子元件连接方式,它被广泛应用于电子设备中。

本文将介绍达林顿管的基本原理、并联连接方式及其在实际应用中的优势和注意事项。

一、达林顿管的基本原理达林顿管是由两个晶体管组成的,其中一个是NPN型晶体管(称为输入晶体管),另一个是PNP型晶体管(称为输出晶体管)。

这两个晶体管通过共享一个连接点相连,形成了一个共射极结构。

达林顿管的基本工作原理是:当输入晶体管的输入信号为高电平时,输出晶体管的基极电流将被输入晶体管放大,并输出到负载电路中;当输入信号为低电平时,输出晶体管截断,不会对负载电路产生影响。

通过这种方式,达林顿管可以将输入信号放大,提高电路的增益和灵敏度。

二、达林顿管的并联连接方式达林顿管的并联连接方式是指将多个达林顿管连接在一起,共享同一个输入信号和输出负载。

并联连接可以提高整体电路的功率和性能。

在并联连接中,多个达林顿管的输入晶体管的基极和输出晶体管的发射极相连,形成一个共同的输入端;而输出晶体管的集电极则分别连接到各自的负载电路中。

这样,当输入信号为高电平时,所有并联的达林顿管都会放大输入信号并输出到各自的负载电路中。

三、达林顿管并联使用的优势1. 增加电路的增益:由于多个达林顿管的并联连接,可以将输入信号进行多级放大,从而提高整体电路的增益。

2. 提高输出功率:多个并联的达林顿管可以将输出功率进行叠加,使整体电路能够驱动更大的负载。

3. 提高电路的稳定性:并联连接方式可以提高电路的稳定性,减小晶体管的工作点漂移,增加电路的可靠性。

四、达林顿管并联使用的注意事项1. 输入信号的范围:要确保输入信号的范围在晶体管的工作范围之内,避免过大或过小的输入信号对晶体管产生损害。

2. 散热设计:由于并联连接方式会产生大量的功耗,需要进行有效的散热设计,避免晶体管过热而损坏。

3. 负载匹配:要确保各个并联的达林顿管的负载电路相匹配,避免由于负载不平衡而导致电流分配不均。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

达林顿电路有四种接法:NPN+NPN,PNP+PNP,NPN+PNP,PNP+NPN.前二种是同极性接法,后二种是异极性接法。

NPN+NPN的同极性接法:B1为B,C1C2为C,E1B2接在一起,那么E2为E。

这里也说一下异极性接法。

以NPN+PNP为例。

设前一三极管T1的三极为C1B1E1,后一三极管T2的三极为C2B2E2。

达林顿管的接法应为:C1B2应接一起,E1C2应接一起。

等效三极管CBE的管脚,C=E2,B=B1,E=E1(即C2)。

等效三极管极性,和前一三极管相同。

即为NPN型。

PNP+NPN的接法和此类同。

如下图所示,两级放大器元件同为NPN型晶体管,将前级晶体管的射极电流直接引入下一级的基极,当作下级的输入。

「同极型达林顿」连接,是使用相同类型的晶体管.而「异极型达林顿」连接,是使用NPN和PNP晶体管相互串接达成达林顿的特性。

同极型达林顿管异极型达林顿管达林顿管的典型应用1、用于大功率开关电路、电机调速、逆变电路。

2、驱动小型继电器利用CMOS电路经过达林顿管驱动高灵敏度继电器的电路,如右上图所示。

虚线框内是小功率NPN达林顿管FN020。

3、驱动LED智能显示屏LED智能显示屏是由微型计算机控制,以LED矩阵板作显示的系统,可用来显示各种文字及图案。

该系统中的行驱动器和列驱动器均可采用高β、高速低压降的达林顿管。

图2是用BD683(或BD677)型中功率NPN达林顿管作为列驱动器,而用BD682(或BD678)型PNP 达林顿管作行驱动器,控制8×8LED矩阵板上相应的行(或列)的像素发光。

应注意的是,达林顿管由于内部由多只管子及电阻组成,用万用表测试时,be结的正反向阻值和普通三极管不同。

对于高速达林顿管,有些管子的前级be结还反并联一只输入二极管,这时测出be结正反向电阻阻值很接近;容易误判断为坏管,这个请注意4、判断达林顿管等效为何种类型的三极管:首先看看第一只管是什么类型的,第一只管是什么类型的,那么这只达林顿管就是什么类型的,和第二只无关!更加重要的是要看看这两只管构成的达林顿管能不能正常工作,如果工作电流冲突,则直接否定这只管。

达林顿管的分类检测1.普通达林顿管的检测方法普通达林顿管内部由两只或多只晶体管的集电极连接在一起复合而成,其基极B和发射极E之间包含多个发射结。

检测时可使用万用表的R×1k或R×10k档来测量。

测量达林顿管各电极之间的正、反向电阻值。

正常时,集电极C和基极B之间的正向电阻值(测NPN管时,黑表笔接基极B;测PNP管时,黑表笔接集电极C)值和普通硅晶体管集电结的正向电阻值相近,为3~10kΩ之间,反向电阻值为无穷大。

而发射极E和基极B 之间的的正向电阻值(测NPN管时,黑表笔接基极 B;测PNP管时,黑表笔接发射极E)是集电极C和基极B之间的正、反向电阻值的2~3倍,反向电阻值为无穷大。

集电极C和发射极E之间的正、反向电阻值均应接近无穷大。

若测得达林顿管的C、E极间的正、反向电阻值或BE极、BC极之间的正、反向电阻值均接近0,则说明该管已击穿损坏。

若测得达林顿管的 BE极或BC极之间的、反向电阻值为无穷大,则说明该管已开路损坏。

2. 大功率达林顿管的检测大功率达林顿管在普通达林顿管的基础上增加了由续流二极管和泄放电阻组成的保护电路,在测量时应注意这些元器件对测量数据的影响。

用万用表R×1k或R×10k档,测量达林顿管集电结(集电极C和基极B之间)的正、反向电阻值。

正常时,正向电阻值(NPN管的基极接黑表笔时)应较小,为1~10kΩ,反向电阻值应接近无穷大。

若测得集电结的正、反向电阻值均很小或均为无穷大,则说明该管已击穿短路或开路损坏。

用万用表R×100档,测量达林顿管发射极E和基极B之间的正、反向电阻值,正常值均为几百欧姆至几千欧姆(具体数据根据B、E极之间两只电阻器的阻值不同而有所差异。

例如,BU932R、MJ10025等型号大功率达林顿管B、E极之间的正、反向电阻值均为600Ω左右),若测得阻值为0或无穷大,则说明被测管已损坏。

用万用表R×1k或R×10k档,测量达林顿管发射极E和集电极C之间的正、反向电阻值。

正常时,正向电阻值(测NPN管时,黑表笔接发射极E,红表笔接集电极C;测PNP管时,黑表笔接集电极C,红表笔接发射极E)应为5~15kΩ(BU932R为7kΩ),反向电阻值应为无穷大,否则是该管的C、E极(或二极管)击穿或开路损坏。

达林顿管的常用参数型号 Pcm[W] Icm[A] Vceo [V] fT[MHz] 封装用途说明2N6035 40 4 60- TO-225 - PNP -2N6036 40 4 80- TO-225 - PNP -2N6038 40 4 60- TO-225 - NPN -2N6039 40 4 80- TO-225 - NPN -2N6040 75 8 60- TO-220 - PNP2N6042 75 8 100- TO-220 - PNP2N6043 75 8 60- TO-220 - PNP2N6045 - -- TO-220 - -2SB794 10 60- TO-126 - PNP NEC 2SB795 10 80- TO-126 - PNP NEC 2SC3075 - - -- TO-126 - - -2SC3294 - -- TO-202 - - -BD643 8 45- TO-220 - NPN -BD644 8 45- TO-220 - PNP -BD645 8 60- TO-220 - NPN -BD646 8 60- TO-220 - PNP -BD647 8 80- TO-220 - NPN -BD648 8 80- TO-220 - PNP -BD649 8 100- TO-220 - NPN -BD650 8 100- TO-220 - PNP -BD651 8 120- TO-220 - NPN -BD652 8 120- TO-220 - PNP -BD677 40 4 60- SOT-32 - NPN -BD678 40 4 60- SOT-32 - PNP -BD679 40 4 80- SOT-32 - NPN -BD680 40 4 80- SOT-32 - PNP -BD681 40 4 100- SOT-32 - NPN -- SOT-32 - PNP -BDW42 85 15 100- TO-220 - NPNBDW46 85 15 80- TO-220 - NPNBDW47 85 15 100- TO-220 - NPNBDW53 40 4 45- TO-220 - NPN -BDW53A 40 4 60- TO-220 - NPN -BDW53B 40 4 80- TO-220 - NPN -BDW53C 40 4 100- TO-220 - NPN -BDW53D 40 4 120- TO-220 - NPN -BDW63A - -- TO-220 - -BDX34 70 10 45- TO-220 - PNP -BDX34A 70 10 60- TO-220 - PNP -BDX34B 70 10 80- TO-220 - PNP -BDX34C 70 10 120- TO-220 - PNP -- TO-220 - NPNBDX53A 60 8 60- TO-220 - NPNBDX53B 60 8 80- TO-220 - NPNBDX53C 60 8 100- TO-220 - NPNBDX54 60 8 45- TO-220 - PNP -BDX54A 60 8 60- TO-220 - PNP -BDX54B 60 8 80- TO-220 - PNP -BDX54C 60 8 100- TO-220 - PNP -BF64 - -- TO-220 - -BF65 - -- TO-220 - -BF64 - -- TO-220 - -KSD5018 40 4 275- TO-220 - NPN -R3672 - -- TO-220 - -R3673 - -- TO-220 - -- TO-220 - -2SB1214 - -- TO-251 - -2SB1418 - -- MT-4 - -2SC5388 - -- TO-220 - -2SD1197 - -- TO-3P - -2SD1748 - -- TO-251 - -2SD1817 - -- TO-251 - -2SD2138 - -- MT-4 - -2SD2242 - -- MT-4 - -2SD2265 - -- TO-252 - -2SD2502 - -- TO-251 - -2SD2530 - -- MT-4 - -BDW83c - -- TO-3P - -RBL43P - -- TO-3P - -BU932R - -- TO-3P - -BU941 - -- TO-3P - -TIP100 80 8 60- TO-220 NPN b>1000 MOT TIP101 80 8 80- TO-220 NPN b>1000 MOT TIP102 80 8 60- TO-220 NPN b>1000 MOT TIP105 80 8 60- TO-220 PNP B>200 MOT TIP106 80 8 80- TO-220。
