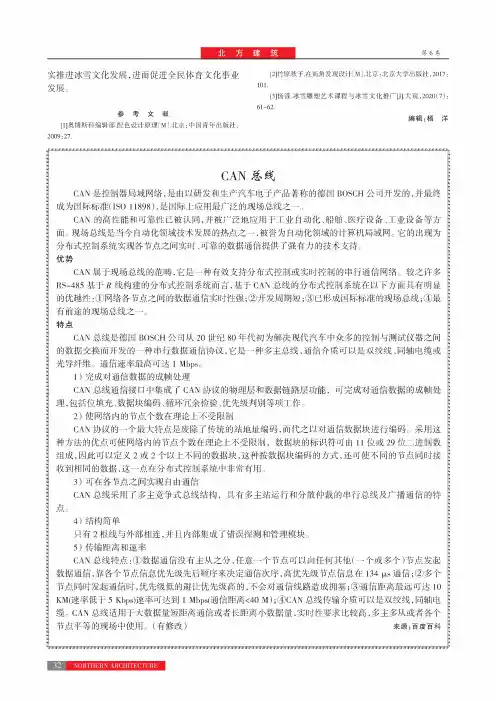

［:CAN的高性能和可靠性已被认同，并被广泛地应用于工业自动化、船舶、医疗设备、工业设备等方；面。
现场总线是当今自动化领域技术发展的热点之一,被誉为自动化领域的计算机局域网。
它的岀现为；分布式控制系统实现各节点之间实时、可靠的数据通信提供了强有力的技术支持。
；优势?［CAN属于现场总线的范畴，它是一种有效支持分布式控制或实时控制的串行通信网络。
较之许多［RS-485基于！线构建的分布式控制系统而言，基于CAN总线的分布式控制系统在以下方面具有明显?的优越性:①网络各节点之间的数据通信实时性强;②开发周期短;③已形成国际标准的现场总线;④最；:有前途的现场总线之一。
；:特点；:CAN总线是德国BOSCH公司从20世纪80年代初为解决现代汽车中众多的控制与测试仪器之间［［的数据交换而开发的一种串行数据通信协议，它是一种多主总线，通信介质可以是双绞线、同轴电缆或［光导纤维。
通信速率最高可达1Mbps。
；:1）完成对通信数据的成帧处理［CAN总线成CAN的和，成的成理，包括位填充、数据块编码、循环冗余检验、优先级判别等项工作。
；2）使网络内的节点个数在理论上不受限制；$CAN协议的一个最大特点是废除了传统的站地址编码,而代之以对通信数据块进行编码。
采用这［:种方法的优点可使网络内的节点个数在理论上不受限制，数据块的标识符可由11位或29位二进制数［组成,因此可以定义2或2个以上不同的数据块，这种按数据块编码的方式，还可使不同的节点同时接?收到相同的数据，这一点在分布式控制系统中非常有用。
CAN总线
前言20世纪90年代以来，汽车上由电子控制单元（ECU）控制的部件数量越来越多，例如：电子燃油喷射装置、防抱死制动装置、自动变速器、空气悬架等。
随着集成电路和单片机在汽车上的广泛应用，汽车上的ECU数量越来越多。
因此，一种新的概念—汽车控制局域网络CAN（Controller Area Network）的概念也就应运而生了。
CAN最早是由德国BOSCH公司为解决现代汽车机件中的控制模块与测试仪器之间的数据交换而开发的一种数据通信方式，CAN总线为汽车上各种电子设备、控制模块、测量仪器等提供了统一数据交换渠道，将是汽车电子技术发展的一个里程碑。
根据ISO（国际标准化组织）定义的通信协议，将世界各国不同的汽车生产厂商制定符合自身需要的各种专用总线统一到J1939通信协议上来，J1939协议是目前在大型汽车中应用最广泛的协议，它是美国SAE（Society of AutomotiveEngineer）组织维护和推广的。
目前北京公交使用车辆的欧Ⅲ、欧Ⅳ排放的发动机和自动变速箱的电控模块都遵循J1939通讯协议。
CAN总线应用在汽车上有很多优点：（1）数据共享（2）简化车身布线（3）取代以继电器为主体的常规逻辑电路（4）数据稳定可靠（5）有故障诊断和自动恢复能力（6）硬件方案的软件化实现（7）配置参数灵活。
在现代汽车设计中，CAN 已经成为必采用的技术。
学习、掌握、应用汽车局域网将会是今后汽车电控的关键技术。
