VICFUSE：熔断器的选型及注意事项
低压熔断器选型
低压熔断器选型概述低压熔断器是一种用于保护电路免受过电流损坏的装置。
它在电路中起到断开电流流动的作用，以防止过电流引起的可燃、熔化或其他危害。
本文将介绍低压熔断器的选型原则和注意事项。
选型原则1. 额定电流低压熔断器的额定电流应根据电路的负载电流来确定。
正常工作情况下，熔断器的额定电流应大于或等于电路的负载电流，以确保正常的电路运行。
建议选择与负载电流最接近的额定电流值。
2. 空载损耗熔断器在工作过程中会产生一定的空载损耗，这会导致电流的一部分被消耗在熔断器自身上。
因此，在选型过程中需要考虑熔断器的空载损耗，以确保电路的供电质量和效率。
3. 过流保护特性不同的电路对过流保护的需求可能不同。
一些电路可能需要快速而准确的过电流保护，而另一些电路可能需要一定的时间延迟和可调节的过流保护。
根据电路的需求选择具有合适的过流保护特性的熔断器是很重要的。
4. 故障容忍能力熔断器应具备一定的故障容忍能力，即在电路出现短路或其他故障时能够迅速切断电流，以保护电路和设备免受损坏。
在选型时，应考虑熔断器的故障容忍能力，以确保电路的安全性和可靠性。
选型注意事项1. 与电路匹配选用的熔断器应与所保护的电路相匹配，包括额定电流、额定电压和额定短路容量等方面。
过小的熔断器可能无法提供足够的过流保护，而过大的熔断器可能造成过度损坏或不必要的触发。
2. 与设备匹配熔断器的选型还应考虑与所连接设备的兼容性。
特定设备和应用可能对熔断器的特殊要求，如高温环境下的工作、防爆性能等。
确保选用的熔断器符合设备的要求是至关重要的。
3. 安全标准在选型过程中，应考虑熔断器符合的安全标准，如国家或国际电气产品安全标准。
这些标准确保熔断器的质量和可靠性，以及其与其他设备的配合和安全性。
4. 可替代性在某些情况下，熔断器可能需要更换或升级。
因此，在选型时应优先考虑具有可替代性和兼容性的熔断器，以便在需要时能够方便地进行更换或升级。
总结低压熔断器的选型需要根据电路负载电流、空载损耗、过流保护特性和故障容忍能力等因素进行考虑。

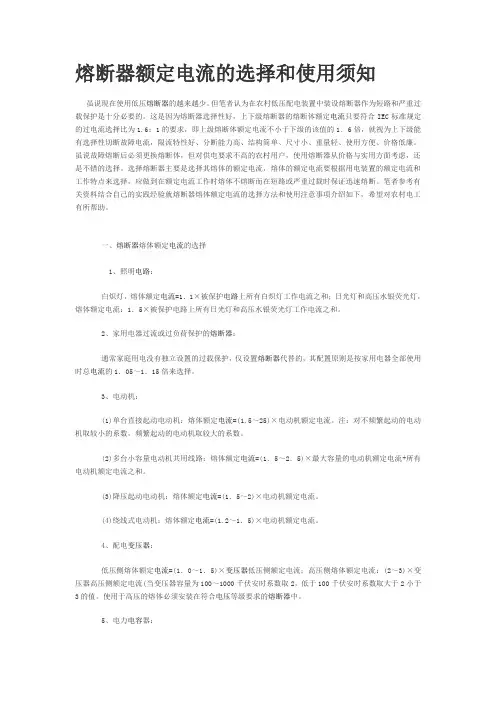

熔断器额定电流的选择和使用须知
熔断器额定电流的选择和使用须知虽说现在使用低压熔断器的越来越少。
但笔者认为在农村低压配电装置中装设熔断器作为短路和严重过载保护是十分必要的。
这是因为熔断器选择性好，上下级熔断器的熔断体额定电流只要符合IEC标准规定的过电流选择比为1.6：1的要求，即上级熔断体额定电流不小于下级的该值的1．6倍，就视为上下级能有选择性切断故障电流，限流特性好、分断能力高、结构简单、尺寸小、重量轻、使用方便、价格低廉。
虽说故障熔断后必须更换熔断体，但对供电要求不高的农村用户，使用熔断器从价格与实用方面考虑，还是不错的选择。
选择熔断器主要是选择其熔体的额定电流，熔体的额定电流要根据用电装置的额定电流和工作特点来选择，应做到在额定电流工作时熔体不熔断而在短路或严重过载时保证迅速熔断。
笔者参考有关资料结合自己的实践经验就熔断器熔体额定电流的选择方法和使用注意事项介绍如下，希望对农村电工有所帮助。
一、熔断器熔体额定电流的选择1、照明电路：白炽灯，熔体额定电流=1．1×被保护电路上所有白炽灯工作电流之和；日光灯和高压水银荧光灯，熔体额定电流：1．5×被保护电路上所有日光灯和高压水银荧光灯工作电流之和。
2、家用电器过流或过负荷保护的熔断器：通常家庭用电没有独立设置的过载保护，仅设置熔断器代替的，其配置原则是按家用电器全部使用时总电流的1．05～1．15倍来选择。
3、电动机：(1)单台直接起动电动机：熔体额定电流=(1.5～25)×电动机额定电流。
注：对不频繁起动的电动机取较小的系数，频繁起动的电动机取较大的系数。
(2)多台小容量电动机共用线路：熔体额定电流=(1．5～2．5)×最大容量的电动机额定电流+所有电动机额定电流之和。
(3)降压起动电动机：熔体额定电流=(1．5～2)×电动机额定电流。
(4)绕线式电动机：熔体额定电流=(1.2～1．5)×电动机额定电流。
4、配电变压器：低压侧熔体额定电流=(1．0～1．5)×变压器低压侧额定电流；高压侧熔体额定电流：(2～3)×变压器高压侧额定电流(当变压器容量为100～1000千伏安时系数取2，低于100千伏安时系数取大于2小于3的值。
熔断器的选择规范
电流1.2-2倍。
追问：能说详细点吗回答：熔断器的选择(一) 熔断器类型的选择应根据使用场合选择熔断器的类型.电网配电一般用刀型触头熔断器(如HDLRT0 RT36系列);电动机保护一般用螺旋式熔断器;照明电路一般用圆筒帽形熔断器;保护可控硅元件则应选择半导体保护用快速式熔断器.(二) 熔断器规格的选择1．熔体额定电流的选择(1) 对于变压器、电炉和照明等负载,熔体的额定电流应略大于或等于负载电流.(2) 对于输配电线路,熔体的额定电流应略大于或等于线路的安全电流.(3) 在电动机回路中用作短路保护时,应考虑电动机的启动条件,按电动机启动时间的长短来选择熔体的额定电流.对启动时间不长的电动机,可按下式决定熔体的额定电流 IN熔体=Ist/(2.5~3)式中 Ist——电动机的启动电流,单位:A对启动时间较长或启动频繁的电动机,按下式决定熔体的额定电流IN熔体=Ist/(1.6~2)对于多台电动机供电的主干母线处的熔断器的额定电流可按下式计算:In=(2.0~2.5)Imemax+∑Ime注:In熔断器的额定电流;Ime电动机的额定电流;Imemax多台电动机容量最大的一台电动机的额定电流; ∑Ime其余电动机的额定电流之和.电动机末端回路的保护,选用aM型熔断器,熔断体的额定电流In稍大于电动机的额定电流;(4) 电容补偿柜主回路的保护,如选用gG型熔断器,熔断体的额定电流In约等于线路计算电流1.8~2.5倍;如选用aM 型熔断器,熔断体的额定电流In 约等于线路电流的1~2.5倍.(5) 线路上下级间的选择性保护,上级熔断器与下级熔断器的额定电流In的比等于或大于1.6,就能满足防止发生越级动作而扩大故障停电范围的需要.(6) 保护半导体器件用熔断器,熔断器与半导体器件串联,而熔断器熔体的额定电流用有效值表示,半导体器件的额定电流用正向平均电流表示,因此,应按下式计算熔体的额定电流: IRN≥1.57 IRN ≈1.6 IRN 式中 IRN 表示半导体器件的正向平均电流.(7) 降容使用在20℃环境温度下,我们推荐熔断体的实际工作电流不应超过额定电流值.选用熔断体时应考虑到环境及工作条件,如封闭程度空气流动连接电缆尺寸(长度及截面) 瞬时峰值等方面的变化;熔断体的电流承载能力试验是在20℃环境温度下进行的,实际使用时受环境温度变化的影响.环境温度越高,熔断体的工作温度就越高, 其寿命也就越短.相反,在较低的温度下运行将延长熔断体的寿命.(8) 在配电线路中,一般要求前一级熔体比后一级熔体的额定电流大2~3倍,以防止发生越级动作而扩大故障停电范围.2．熔断器的选择(1)UN熔断器≥UN线路.(2)I N熔断器≥IN 线路.(3)熔断器的最大分断能力应大于被保护线路上的最大短路电流。
快速熔断丝如何选型,有什么依据
快速熔断丝如何选型，有什么依据
据VICFUSE工程师称：选购合适的熔断器，必须了解产品的额定电流，额定电压，分段能力以及适用领域等等。
第一，照明电路的总熔体的额定电流应按下式进行选择：
总熔体额定电流(安)=(0．9-1)×电度表额定电流(安)
总熔体一般装在电度表出线上，熔体额定电流不应大于单相电度表的额定电流但必须大于电路中全部用电器用电时工作电流之和．
电动机电路中熔体额定电流的选择：
(1)当电路中只有一台电动机时：熔体额定电流(安)≥(1．5-2．5)×电动机的额定电流(安)．当电动机额定容量小，轻载或有降压启动设备时，倍数可选取小些；重载或直接启动时，倍数可取大些．
(2)当一条电路中有几台电动机时：总熔体额定电流(安)≥(1．5-2．5)×容量最大一台电动机的额定电流(安)+其余几台电动机的额定电流之和(安)．
第二，对于直流电动机和利用降压启动的绕线式交流电动机，其熔断
器熔体的额定电流应按下式进行选择：
熔体的额定电流(安)=(1．2-1．5)×电动机额定电流(安)配电变压器的高，低压侧熔体额定电流的选择：
(1)对容量在100千伏安及以下的配电变压器，其高压侧熔体额定电流应按变压器高压侧额定电流的2-3倍选取；
(2)对容量在100千伏安以上的配电变压器，其高压侧熔体额定电流应按变压器高压侧额定电流的1．5-2倍选取；
(3)低压侧熔体额定电流可按变压器低压侧额定电流的1．2倍选取．
照明电路熔体额定电流的选择：照明电路中的熔断器熔体一般采用铅--锑或铅--锡合金．对于照明配电支路，熔体的额定电流应大于或等于该支路实际的最大负载电流．但应小于支路中最细导线的安全电流．。
简述熔断器的选用
简述熔断器的选用熔断器是一种用于保护电路和设备不受过载或短路损坏的电气保护装置。
它的作用是在电路中发生异常情况时，迅速切断电流，起到保护作用。
熔断器的选用非常重要，下面将从以下几个方面给出相关参考内容。
首先，熔断器的额定电流是选用熔断器的首要条件。
额定电流是指熔断器能够正常工作的电流值。
一般情况下，熔断器的额定电流应大于或等于被保护电路或设备的额定电流，这样才能保证熔断器在过载或短路时可正常切断电流。
其次，熔断器的工作电压也是选用熔断器的重要指标。
工作电压是指熔断器能够承受的最大电压。
在选用熔断器时，应根据被保护电路或设备的工作电压确定熔断器的工作电压。
通常情况下，熔断器的工作电压应大于被保护电路或设备的工作电压。
另外，熔断器的断容能力也是选用熔断器时要考虑的重要因素之一。
断容能力是指熔断器在切断电流时所能承受的最大能量。
在选用熔断器时，应根据被保护电路或设备的负载电流和断电能量来确定熔断器的断容能力。
一般来说，熔断器的断容能力应大于等于被保护电路或设备的故障能量。
此外，熔断器的断路特性也是选用熔断器时需要考虑的因素之一。
熔断器的断路特性分为常规断路和快速断路两种。
常规断路熔断器的断路特性较慢，适用于一般的电路保护；快速断路熔断器的断路特性较快，适用于对负载电流波动较大、对设备的保护要求较高的电路。
根据具体要求，选择适合的断路特性的熔断器。
此外，熔断器的寿命也是选用熔断器需要考虑的一个因素。
熔断器的寿命是指熔断器能够正常工作的时间。
在选用熔断器时，应根据被保护电路或设备的寿命要求来确定熔断器的寿命。
通常情况下，熔断器的寿命应大于或等于被保护电路或设备的寿命。
综上所述，选用熔断器的主要参考内容包括额定电流、工作电压、断容能力、断路特性和寿命等。
在选用熔断器时，应根据被保护电路或设备的具体需求，合理选择适合的熔断器。
同时，还需要注意熔断器的品牌、质量和性价比等因素，以确保选用的熔断器能够可靠地保护电路和设备的安全运行。
交流熔断器选型原则
交流熔断器选型原则交流熔断器是一种用于保护电路的安全开关，它能够在电路过载或短路时自动切断电流，以防止设备损坏或火灾等安全事故的发生。
在选择交流熔断器时，需要考虑多个因素，包括额定电压、额定电流、断路容量、使用环境等等。
本文将详细介绍交流熔断器选型的原则和注意事项。
一、了解电路参数在选型之前，首先需要了解所需保护的电路的参数，包括额定电压、额定电流和断路容量等。
额定电压是指熔断器能够承受的最大电压值，一般应该与被保护设备的额定电压相同或略高；额定电流是指熔断器能够承受的最大工作电流值，应该根据被保护设备的实际负载情况来确定；而断路容量则是指熔断器能够切断的最大故障电流值，在选择时应该确保其不小于被保护设备所需。
二、考虑使用环境除了基本参数外，使用环境也是选择交流熔断器时需要考虑的因素之一。
例如，如果被保护设备在潮湿或腐蚀的环境中工作，应该选择具有防水、防潮、防腐等特性的熔断器；如果被保护设备需要在高温或低温环境下工作，应该选择能够承受极端温度的熔断器。
三、选择正确的熔断器类型交流熔断器有很多不同的类型，包括玻璃管式熔断器、陶瓷管式熔断器、贴片式熔断器等等。
不同类型的熔断器具有不同的特点和适用范围，因此在选择时需要根据实际情况进行判断。
例如，玻璃管式熔断器适用于低电流、低压力下使用；陶瓷管式熔断器适用于高电流、高压力下使用；而贴片式熔断器则适用于小型化设计和自动化生产线等领域。
四、考虑额外功能除了基本功能外，一些交流熔断器还具有额外的功能，如过载保护、欠压保护、过电压保护等。
这些功能可以提高设备的安全性和可靠性，因此在选择时也需要考虑是否需要这些额外功能。
五、注意熔断器的选配在实际使用中，熔断器的选配也非常重要。
如果选择的熔断器过小，可能无法承受设备的实际负载，从而导致频繁跳闸或甚至损坏；而如果选择的熔断器过大，则会浪费资源并增加成本。
因此，在选择交流熔断器时，应该根据被保护设备的实际负载情况来进行合理选配。
熔断器的选型和使用维护方法
一、熔断器的概念熔断器其实就是一种短路保护器,广泛用于配电系统和控制系统,主要进行短路保护或严重过载保护。
熔断器是以金属导体作为熔体而分断电路的电器，它串联于电路中，当过载或短路电流通过熔体时，熔体自身将发热而熔断，从而对电力系统、各种电工设备及家用电器起到保护作用。
熔断器具有反时延特性，当过载电流小时，熔断时间长；过载电流大时，熔断时间短。
因此，在一定过载电流范围内至电流恢复正常，熔断器不会熔断，可以继续使用。
熔断器主要由熔体、外壳和支座3 部分组成，其中熔体是控制熔断特性的关键元件。
二、熔断器的作用当电路发生故障成异常时，伴随着电流不断升高，并且升高的电流有可能损坏电路中某些器件或贵重器件，也有可能烧毁电路甚至火灾或重大事故。
若电路中正确地选配安置了熔断器，那么，熔断器就会在电流异常升高到一定的高度和一定的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。
最早期的熔断器于一百多年前由爱迪生发明，由于当时的工业不发达白炽灯很贵重，所以，最初是将它用来保护昂贵的白炽灯。
三、熔断器的构造熔断器由绝缘底座（支持件）、触头、熔体等组成。
熔体是熔断器的主要工作部分，熔体相当于串联在电路中的一段特殊的导线，当电路发生短路或过载时，电流过大，熔断器因过热而熔化，从而切断电路。
熔体常做成丝状、栅状或片状。
熔体材料具有相对熔点低，特性稳定、易熔断的特点。
一般采用铅锡合金、纯铜片、镀银铜片、铝、锌、银等金属；常见熔断器触头通常有两个，是熔体与电联接的重要部件，它必须有良好的导电性，不应产生明显的安装接触电阻；四、熔断器种类1、螺旋式熔断器RL：在熔断管装有石英砂，熔体埋于其中，熔体熔断时，电弧喷向石英砂及其缝隙，可迅速降温而熄灭。
为了便于监视，熔断器一端装有色点，不同的颜色表示不同的熔体电流，熔体熔断时，色点跳出，示意熔体已熔断。
螺旋式熔断器额定电流为5～200A，主要用于短路电流大的分支电路或有易燃气体的场所。
熔断器使用注意事项
熔断器使用注意事项随着现代电气设备的不断发展，熔断器成为了我们日常生活中不可或缺的一部分。
熔断器主要的作用是保护电气设备和人员安全，避免因电气故障产生的火灾、爆炸等事故。
在使用熔断器时，我们必须遵守一些使用注意事项，这样才能保证熔断器的正常工作和使用寿命。
本文将介绍一些关于熔断器使用注意事项的相关知识，以帮助大家更好地使用熔断器。
一、选择合适的熔丝和熔断器在选购熔丝和熔断器时，我们需要根据电气设备的负载电流、电压等参数来选择。
如果选用的熔丝和熔断器的执行标准不一致，会对保护效果产生影响。
同时，我们还需要注意熔丝和熔断器的尺寸是否适合所使用的电气设备，以免因错误选用导致电气设备烧毁或电气故障。
二、注意熔丝和熔断器的使用条件熔丝和熔断器必须在规定的电气参数范围内使用，过高或过低的电压、温度等都会影响其保护作用。
一些特殊环境下，比如腐蚀性、高温、潮湿等条件下，我们需要选择符合要求的防护等级的熔丝和熔断器。
在安装熔断器时，需要注意安装位置、固定方式等，以确保熔丝和熔断器能正常运行。
三、定期检查熔断器熔断器使用一段时间后，由于使用环境的影响或自身的老化等原因，可能会出现熔丝断裂、接触不良等故障。
如果发现熔断器的指示灯亮起，需要及时排除故障并更换熔丝。
我们可以定期检查熔断器的表面和热指示器，以及熔丝的容器、软管、接线及联系器等，确保熔断器的正常使用。
四、不能轻易更换熔丝在熔丝断开后，需要等设备停止运转并拆除电源后，才能更换熔丝。
在更换熔丝时，需要按照熔丝的规格要求来选择。
同时还需要注意新熔丝是否能为原型号所匹配，并按正确的标准要求进行替换。
五、禁止私自拆修熔断器熔断器是一种安全保护设备，需要有专业人员进行安装和维护。
对于故障或老化的熔断器，我们禁止自行拆卸和修理，必须由专业的技术人员进行维护和更换。
总之，熔断器是保障电气设备安全的必要装备，我们须严格按照规范要求进行安装、使用和保养。
通过加强对熔断器使用注意事项的学习和宣传，有效提高用户对熔断器的科学使用意识，将更好地保护人员和电气设备的安全。
熔断器种类与额定参数的选择
熔断器种类与额定参数的选择
对熔断器的选择通常可从熔断器的种类与额定参数两个方面来考虑：(1)种类的选择。
熔断器的种类应依据使用场合、线路的要求以及安装条件来进行选择。
在工厂电气设备中，通常选用半封闭插入式熔断器、有填料螺旋式熔断器；在供配电系统中，通常选用有填料封闭管式熔断器和无填料封闭管式熔断器；而在电力电子电路中，通常可选用快速熔断器作短路爱护。
(2)额定参数的选择。
对熔断器的额定参数进行选择，通常应考虑以下几方面：1)额定电压。
应大于或等于线路的工作电压。
2)额定电流。
也就是支持件额定电流的选择，其额定电流必需大于或等于所装熔体的额定电流。
3)熔体额定电流/RN的选择。
依据熔断器爱护对象的不同，熔体额定电流的选用方法也不一样。
其中：a．电阻性负载。
如电阻炉、照明等，熔体额定电流等于或稍大于电路的工作电流。
b．单台电动机。
当用熔断器对一台电动机进行爱护时，由于电动机受启动电流的冲击，必需要保证不致因电动机的启动电流而熔断。
故这类熔断器额定电流(IRN)可按以下要求选择IRN≥(1.5～2.5)IN式中IN-电动机额定电流，轻载启动或启动时间较短时，可取小一些的系数；如重载启动或启动时间较长时，可取大一些的系数。
c·多台电动机。
当用熔断器爱护多台电动机时，熔断器的额断电流可按以下要求选择IRN≥(1.5～2.5)IMN+∑IN式中IMN-容量最大的电动机额定电流；∑IN-其余电动机额定电流之和；1.5～2.5-系数。
轻载及启动时间短时．可取小系数1.5，启动负载较重及启动
时间长、启动次数又较多的状况时，则取2.5。
熔断器选择的原则
熔断器选择的原则一、什么是熔断器熔断器（Circuit Breaker）是一种用于防止服务故障扩散的设计模式，它可以在服务出现故障时快速切断对该服务的访问，从而保护系统的稳定性和可用性。
二、为什么需要熔断器在分布式系统中，服务之间的依赖关系很复杂，一个服务的故障可能会导致整个系统的故障。
为了保护系统的稳定性，我们需要引入熔断器来处理服务故障。
三、熔断器的选择原则1. 可靠性选择熔断器时，首先要考虑的是其可靠性。
一个可靠的熔断器应该能够快速检测到服务故障，并迅速切断对该服务的访问。
同时，它还应该能够在服务恢复后重新恢复对该服务的访问。
2. 可配置性熔断器应该具有可配置的特性，以便根据不同的需求进行调整。
例如，我们可以根据服务的负载情况来调整熔断器的阈值，以控制对该服务的访问。
3. 监控与报警熔断器应该能够提供监控和报警功能，以便我们可以及时了解到服务的故障情况。
通过监控和报警，我们可以快速采取措施来修复服务故障，从而减少系统的不可用时间。
4. 容错能力熔断器应该具有容错能力，以应对不同的故障情况。
例如，当一个服务故障时，熔断器可以选择从备用服务中获取数据，以保证系统的正常运行。
5. 透明性熔断器应该对系统的使用者是透明的，即系统的使用者不需要关心熔断器的具体实现细节。
他们只需要知道系统是否可用，并根据系统的可用性来调整自己的行为。
四、常见的熔断器实现1. HystrixHystrix是Netflix开源的一款熔断器实现，它具有可靠性高、可配置性强、监控与报警功能完善等特点。
Hystrix可以通过配置文件来进行配置，并且提供了丰富的监控指标和报警功能，以帮助我们及时发现服务故障。
2. Resilience4jResilience4j是一款轻量级的熔断器实现，它具有简单易用、可配置性强的特点。
Resilience4j提供了简洁的API，可以方便地配置熔断器的各种属性，并且可以与Spring Cloud等框架无缝集成。
熔断器的选择方法
熔断器的选择方法为了更好的保护电路和产品，熔断器的选择很关键。
下面主要从不同的角度来进行说明。
(一) 从熔断器的类型选择应根据使用场合选择熔断器的类型。
电网配电一般用刀型触头熔断器(如Fe rraz shawmut Amp-trap系列或者Bussmann FRS-R 系列);电动机保护一般用螺旋式熔断器;照明电路一般用圆筒帽形熔断器;保护可控硅元件则应选择半导体保护用快速式熔断器.(二) 从熔断器的规格选择1. 熔体额定电流的选择(1) 对于变压器、电炉和照明等负载,熔体的额定电流应略大于或等于负载电流.(2) 对于输配电线路,熔体的额定电流应略大于或等于线路的安全电流.(3) 在电动机回路中用作短路保护时,应考虑电动机的启动条件,按电动机启动时间的长短来选择熔体的额定电流.对启动时间不长的电动机,可按下式决定熔体的额定电流IN熔体=Ist/(2.5~3)式中 Ist——电动机的启动电流,单位:A对启动时间较长或启动频繁的电动机,按下式决定熔体的额定电流IN熔体=Ist/(1.6~2)对于多台电动机供电的主干母线处的熔断器的额定电流可按下式计算:In=(2.0~2.5)Imemax+∑Ime注:In熔断器的额定电流;Ime电动机的额定电流;Imemax多台电动机容量最大的一台电动机的额定电流; ∑Ime其余电动机的额定电流之和.电动机末端回路的保护,选用aM型熔断器,熔断体的额定电流In稍大于电动机的额定电流;(4) 电容补偿柜主回路的保护,如选用gG型熔断器,熔断体的额定电流In约等于线路计算电流1.8~2.5倍;如选用aM 型熔断器,熔断体的额定电流In 约等于线路电流的1~2.5倍.(5) 线路上下级间的选择性保护,上级熔断器与下级熔断器的额定电流In的比等于或大于1.6,就能满足防止发生越级动作而扩大故障停电范围的需要.(6) 保护半导体器件用熔断器,熔断器与半导体器件串联,而熔断器熔体的额定电流用有效值表示,半导体器件的额定电流用正向平均电流表示,因此,应按下式计算熔体的额定电流:IRN≥1.57 IRN ≈1.6 IRN 式中 IRN 表示半导体器件的正向平均电流.(7) 降容使用在20℃环境温度下,我们推荐熔断体的实际工作电流不应超过额定电流值.选用熔断体时应考虑到环境及工作条件,如封闭程度空气流动连接电缆尺寸(长度及截面) 瞬时峰值等方面的变化;熔断体的电流承载能力试验是在20℃环境温度下进行的,实际使用时受环境温度变化的影响.环境温度越高,熔断体的工作温度就越高, 其寿命也就越短.相反,在较低的温度下运行将延长熔断体的寿命.来源: (8) 在配电线路中,一般要求前一级熔体比后一级熔体的额定电流大2~3倍,以防止发生越级动作而扩大故障停电范围.2.熔断器的选择(1)UN熔断器≥UN线路.(2)I N熔断器≥IN 线路.(3)熔断器的最大分断能力应大于被保护线路上的最大短路电流。
熔断器选用原则
熔断器选用原则
熔断器是一种常用的电气保护设备，在电路过载或短路时起到保护电路的作用。
选用熔断器需要考虑多个因素，以下是熔断器选用的原则。
1. 电路额定电流
熔断器的额定电流应与电路额定电流相同或略大。
如果选用额定电流过大的熔断器，电路的短路电流可能会超过熔断器的额定值，导致熔断器无法起到保护作用。
而选用额定电流过小的熔断器，则可能会频繁熔断或损坏。
2. 熔丝材料
熔丝材料应根据电路特性选择。
一般情况下，熔丝材料应具有较高的熔化温度和较低的电阻率，以保证在电路过载或短路时能够迅速熔断。
3. 熔断能力
熔断能力是指熔断器能够承受的最大故障电流。
选用熔断器时，应根据电路的最大故障电流来确定熔断能力。
如果熔断器的熔断能力过小，则在电路故障时无法起到保护作用；而熔断能力过大，则可能会造成电路无法正常工作。
4. 工作环境
熔断器的工作环境也是选用熔断器时需要考虑的因素。
例如，在潮湿的环境中，应选用防潮性能好的熔断器；在高温环境中，应选用耐高温的熔断器。
5. 熔断器类型
根据不同的电路需求，熔断器可分为多种类型，如直流熔断器、交流熔断器、快速熔断器等。
选用熔断器时应根据电路类型和特性来选择相应的熔断器类型。
6. 熔断器标准
不同国家和地区对熔断器标准有所不同。
在选用熔断器时，应根据当地的标准来选择合适的熔断器。
例如，在欧洲，熔断器应符合IEC标准；而在美国，熔断器应符合UL标准。
在选用熔断器时，应根据电路的特性、环境和标准等多个因素来综合考虑，以确保熔断器能够起到有效的保护作用，避免电路故障。
熔断器的选型及注意事项
熔断器的选型及注意事项————————————————————————————————作者：————————————————————————————————日期：熔断器的选型及注意事项(一) 熔断器类型的选择应根据使用场合选择熔断器的类型.电网配电一般用刀型触头熔断器；电动机保护一般用螺旋式熔断器;照明电路一般用圆筒帽形熔断器;保护可控硅元件则应选择半导体保护用快速式熔断器。
(二) 熔断器规格的选择１.熔体额定电流的选择(1) 对于变压器、电炉和照明等负载，熔体的额定电流应略大于或等于负载电流．（２) 对于输配电线路,熔体的额定电流应略大于或等于线路的安全电流（线路电流,非负载电流)(3) 在电动机回路中用作短路保护时,应考虑电动机的启动条件,按电动机启动时间的长短来选择熔体的额定电流. a):对启动时间不长的电动机,可按下式决定熔体的额定电流ＩN熔体=Ist/ (2.５~3) ；式中Ｉｓt——电动机的启动电流,单位:Aｂ）:对启动时间较长或启动频繁的电动机，按下式决定熔体的额定电流; IN熔体＝Ｉst/(1.６~2)c):对于多台电动机供电的主干母线处的熔断器的额定电流可按下式计算: In=(2．0~2.５)Iｍｅmax＋∑Ime注:In熔断器的额定电流;Ime电动机的额定电流；Iｍeｍａx多台电动机容量最大的一台电动机的额定电流；∑Iｍｅ其余电动机的额定电流之和．电动机末端回路的保护,选用aM型熔断器,熔断体的额定电流I ｎ稍大于电动机的额定电流;(４）电容补偿柜主回路的保护,如选用gG型熔断器,熔断体的额定电流Ｉn约等于线路计算电流1．８~2．5倍;如选用aM 型熔断器，熔断体的额定电流In 约等于线路电流的1～２.5倍.(５) 线路上下级间的选择性保护,上级熔断器与下级熔断器的额定电流In的比等于或大于１.6,就能满足防止发生越级动作而扩大故障停电范围的需要.(６) 保护半导体器件用熔断器，熔断器与半导体器件串联,而熔断器熔体的额定电流用有效值表示,半导体器件的额定电流用正向平均电流表示,因此,应按下式计算熔体的额定电流:IRN≥１.57 IRN ≈1.6 ＩRN 式中 IRＮ表示半导体器件的正向平均电流.（7) 降容使用在2０℃环境温度下,我们推荐熔断体的实际工作电流不应超过额定电流值.选用熔断体时应考虑到环境及工作条件,如封闭程度空气流动连接电缆尺寸（长度及截面) 瞬时峰值等方面的变化;熔断体的电流承载能力试验是在２0℃环境温度下进行的，实际使用时受环境温度变化的影响.环境温度越高，熔断体的工作温度就越高, 其寿命也就越短．相反,在较低的温度下运行将延长熔断体的寿命.(８) 在配电线路中,一般要求前一级熔体比后一级熔体的额定电流大2~3倍,以防止发生越级动作而扩大故障停电范围.2．熔断器的选择（1）UＮ熔断器≥UＮ线路.（２)I N熔断器≥IＮ线路.（3)熔断器的最大分断能力应大于被保护线路上的最大短路电流。
简述熔断器的选用
简述熔断器的选用熔断器（Circuit Breaker）是一种用于保护电气系统的装置，它可以在电路中检测并快速切断电流，以防止电路过载和短路等故障引发火灾或设备损坏。
正确选择和使用熔断器对于确保电气系统的安全运行非常重要。
熔断器的选用应考虑以下几个关键因素：1. 电流负载：熔断器的额定电流应与电路的负载电流相匹配，以确保正常电流下熔断器能够正常工作，不会过早断开。
额定电流可以从电气设备的技术规格书和标签中找到。
2. 电压等级：根据电路的额定电压等级选择相应的熔断器。
电路电压过高可能导致电弧产生和过压，因此选择正确的电压等级熔断器可以保障电路的安全运行。
3. 断开能力：熔断器应具备足够的断开能力，即能够在发生故障时快速切断电流，防止电气设备受损。
断开能力需满足电路中最大故障电流的要求。
4. 熔断速度：熔断器的熔断速度应与电路的负载特性相匹配。
常见的熔断速度包括快速熔断、慢熔断和延时熔断等，不同的负载特性对熔断速度的要求也不同。
5. 工作环境：根据实际工作环境的温度范围选择合适的熔断器。
一般情况下，熔断器的环境温度应在其允许的范围内，以确保正常工作。
6. 重复使用性：根据电路的需求选择一次性熔断器或可重复使用的熔断器。
一次性熔断器在熔断后需要更换，而可重复使用的熔断器可以通过手动复位或自动复位恢复工作。
选用熔断器时，可以参考以下内容：1. 国家标准和规范：根据所在国家的标准和规范，了解与熔断器有关的技术要求和性能指标。
2. 熔断器制造商的技术资料：熟悉熔断器制造商提供的技术资料，包括产品目录、产品规格和应用手册等。
这些资料通常包括熔断器的额定参数、性能曲线、安装指导和选型建议等。
3. 工程师的建议和经验：咨询电气工程师或经验丰富的专业人士，获取他们在相似项目或应用中的经验和建议。
4. 现场实际需求：根据实际工程的需求和要求，选择适合的熔断器。
考虑到电路的特殊条件和负载特性等因素，如温度、湿度、振动等。
熔断器在选择使用安装时的注意事项
熔断器在选择使用安装时的注意事项熔断器是一种常见的电气保护装置，用来在电路中起到过载保护的作用。
在选择、使用和安装熔断器时，需要注意一些事项以确保其正常工作和安全可靠。
一、选择熔断器的注意事项：1.选择合适的额定电流：额定电流是指熔断器可以正常工作的最大电流值。
在选择熔断器时，需要根据电路的额定电流来确定熔断器的额定电流，以保证其能够正常工作。
2.考虑额定电压：熔断器的额定电压是指熔断器能够承受的最大电压。
在选择熔断器时，需要考虑电路的额定电压，选择合适的额定电压的熔断器。
3.考虑熔断特性：熔断器有不同的熔断特性，如快速熔断、普通熔断等。
在选择熔断器时，需要根据电路的特点和保护需求选择合适的熔断特性。
4.考虑环境条件：熔断器需要在一定的环境条件下工作，如温度、湿度等。
在选择熔断器时，需要考虑电路所处的环境条件，选择适合的熔断器。
二、使用熔断器的注意事项：1.不超过额定电流：熔断器的额定电流是指熔断器可以承受的最大电流，使用时应严格遵守，不得超过额定电流。
2.避免过载：熔断器的作用是在电路发生过载时及时切断电流，保护电路和设备安全。
因此，在使用熔断器时，应避免过载，以免熔断器无法正常工作。
3.定期检查：定期检查熔断器的状态，确保其正常工作。
检查熔断器是否有异常，如熔丝是否熔断、熔丝是否锈蚀等。
如发现异常，应及时更换。
4.熔断器的安装位置：熔断器需要安装在电路的保护位置，以确保其可以及时切断电流。
安装时应根据电路的特点选择合适的位置，并严格按照安装要求进行安装。
三、安装熔断器的注意事项：1.确保正确接线：安装熔断器时，应确保正确接线，将熔断器与电路相连。
接线时应遵循正确的接线方法，避免接错线或接触不良。
2.安全操作：在安装熔断器时，应注意安全操作，如切断电源、穿戴绝缘手套等。
避免因操作不当造成电击或其他安全事故。
3.注意防护功能：在安装熔断器时，应注意防护功能，如使用适当的保护罩、绝缘材料等，以确保熔断器及周围设备的安全。
熔断器的选型依据
熔断器的选型依据熔断器作为电路中重要的保护元件，起到了在电路故障发生时迅速切断电流的作用，以保护其他电器设备不受损坏。
在进行熔断器的选型时，需要考虑多个因素，以确保选用的熔断器能够适应电路的特定需求和工作环境。
下面将从熔断器的额定电流、断电能力、熔断特性以及使用环境等方面，详细介绍熔断器的选型依据。
一、额定电流熔断器的额定电流是指熔断器能够正常工作的最大电流值。
在进行选型时，需要根据电路中的负载电流来确定所需的熔断器额定电流。
如果选用的熔断器额定电流过小，可能会导致电路过载时无法正常切断电流，从而引发电路故障。
而如果选用的熔断器额定电流过大，会导致电路正常工作时熔断器过于敏感，容易误切断电流。
因此，在选型时应根据具体的负载电流进行合理选择。
二、断电能力熔断器的断电能力是指熔断器在发生故障时能够迅速切断电路的能力。
断电能力主要取决于熔断器的熔断器件和结构设计。
在选型时，需要根据电路中可能出现的故障类型来确定所需的熔断器断电能力。
例如，对于电路中可能出现的短路故障，需要选择具有较高断电能力的熔断器，以确保能够快速有效地切断电流，避免故障扩大。
三、熔断特性熔断器的熔断特性是指熔断器在切断电流时的特性曲线。
常见的熔断特性有快速熔断、延时熔断以及慢熔断等。
在选型时，需要根据电路中的负载特性来确定所需的熔断特性。
例如，对于电路中的电感性负载，应选择具有延时熔断特性的熔断器，以避免因负载启动时的瞬态电流而误切断电流。
四、使用环境熔断器的使用环境也是选型的重要考虑因素之一。
不同的使用环境可能对熔断器的工作性能和寿命产生影响。
例如，高温环境下的熔断器可能会因为温度过高而导致熔化速度加快，因此需要选择耐高温的熔断器。
而在潮湿的环境中，应选择具有防潮性能的熔断器，以避免潮湿导致熔断器失效。
熔断器的选型依据主要包括额定电流、断电能力、熔断特性以及使用环境等因素。
在进行选型时，需要综合考虑这些因素，并根据具体的电路需求来选择合适的熔断器。
熔断器选用的一般原则和方法
熔断器选用的一般原则和方法熔断器是一种结构简单、使用方便、价格低廉的保护电器，广泛应用于低压配电系统和控制电路中，主要作为短路保护元件，也常作为单台电气设备的过载保护元件。
1. 熔断器选用的一般原则（1）根据使用条件确定熔断器的类型。
（2）选择熔断器的规格时，应首先选定熔体的规格，然后根据熔体去选择熔断器的规格。
（3）熔断器的保护特性应与被保护对象的过载特性有良好的配合。
（4）在配电系统中，各级熔断器应相互匹配，一般上一级熔体的额定电流要比下一级熔体的额定电流大2~3倍。
（5）对于保护电动机的熔断器，应注意电动机启动电流的影响，熔断器一般只作为电动机的短路保护，过载保护应采用热继电器。
（6）熔断器的额定电流应不小于熔体的额定电流；额定分断能力应大于电路中可能出现的最大短路电流。
2. 一般用途熔断器的选用方法（1）熔断器类型的选择。
熔断器主要根据负载的情况和电路短路电流的大小来选择类型。
例如，对于容量较小的照明线路或电动机的保护，宜采用RCIA系列插入式熔断器或RM10系列无填料密闭管式熔断器；对于短路电流较大的电路或有易燃气体的场合，宜采用具有高分断能力RL系列螺旋式熔断器或RT（包括NT）系列有填料封闭管式熔断器；对于保护硅整流器件及晶闸管的场合，应采用快速熔断器。
熔断器的形式也要考虑使用环境，例如，管式熔断器常用语大型是被及容量较大的变电场合；插入式熔断器常用语无振动的场合；螺旋式熔断器多用于机床配电；电子设备一般采用熔丝座。
（2）熔体额定电流的选择。
1）对于照明电路和电热设备等电阻性负载，因为其负载电流比较稳定，可用作过载保护和短路保护，所以熔体的额定电流Irn应等于或稍大于负载的额定电流Ifn，即：2）电动机的启动电流很大，因此对电动机只宜作短路保护，对于保护长期工作的单台电动机，考虑到电动机启动时熔体不能熔断，即式中，轻载启动或启动时间较短时，系数可取近1.5；带重载启动、启动时间较长或启动较频繁时，系数可取近2.5。
电工基础知识：熔断器要怎么选
电工基础知识：熔断器要怎么选
1.熔断器类型的选用
根据使用环境、负载性质和短路电流的大小选用适当类型的熔断器。
例如，对于容量较小的照明电路，可选用RT系列圆筒帽型熔断器；相对于短路电流相当大或有易燃气体的地方，应选用RT系列有填料密封管式熔断器；在机床控制电路中，多选用RL系列螺旋式熔断器；用于半导体功率元件及晶闸管的保护时，应选用RS或RLS系列快速熔断器。
2.熔断器额定电压和额定电流的选用
熔断器的额定电压必须不小于电路的额定电压；熔断器的额定电流必须不小于所装熔体的额定电流；熔断器的分断能力应大于电路中可能出现的最大短路电流
3.熔断器额定电流的选用
（1）对照明和电热等电流较平稳、无冲击电流的负载的短路保护，熔体的额定电流应等于或稍大于负载的额定电流。
（2）对一台不经常启动且启动时间不长的电动机的短路保护，熔体的额定电流应不小于1.5-2.5倍电动机额定电流
（3）对一台启动频繁且连续运行的电动机的短路保护，熔体的额定电流应不小于3-3.5倍电动机的额定电流。
（4）对多台电动机的启动保护，熔体的额定电流应不小于其中最大功率电动机的额定电流的1.5-2.5倍，加上其余电动机额定电流总和。
光伏熔断器的选择和注意事项
光伏熔断器的选择和注意事项应用于光伏阵列保护的熔断体应符合以下要求:a.额定电压大于等于根据安装地点预期最低气温按光伏板制造商的说明或者上表来修正得出的最大电压;b.直流熔断体;c.额定分断能力不低于来自光伏阵列、和其他连接的电源如电池、发电机和电网的故障电流，如存在的话;d.符合IEC60269-6标准并适合PV过电流和短路保护的型号。
应用于光伏阵列保护的熔断体支持件应符合以下要求:a.额定电压大于等于根据安装地点预期最低气温按光伏板制造商的说明或者上表来修正得出的最大电压;b.额定电流大于等于对应熔断体的额定电流;c.保护等级适合安装地点且不低于IP 2X。
过电流保护熔断体额定电流的选择和安位置要求等对于光伏串的保护，VICFUSE光伏熔断器应安装在光伏串导线连接到光伏子阵列导线的位置，如子阵列汇流箱等光伏汇流箱位置，且正负极位置都要安装，如下列光伏系统简图所示。
熔断体的额定电流应在1.4-2.4ISC—MOD的范围内，ISC—MOD是指光伏板或光伏串在标准测试条件下的短路电流，是光伏板制造商规定在产品铭牌上的规格值。
在此要注意的是，对于一些光伏板，在其工作的前几周或前几个月，其ISC—MOD比名义值要高些。
对于光伏子阵列的保护，熔断器应安装在光伏子阵列导线连接到光伏阵列导线的位置，如光伏阵列汇流箱等光伏连接箱位置，且正负极位置都要安装，如下列光伏系统简图所示。
熔断体的额定电流应在1.25-2.4ISC S—ARRAY的范围内，ISC S—ARRAY是指光伏子阵列在标准测试条件下的短路电流，其等于光伏串短路电流ISC—MOD的n倍，n是子阵列中并列的光伏串数。
对于整个光伏阵列的保护，熔断器应安装在光伏阵列导线和应用电路导线连接位置，一般安装在电池和电池组与充电控制器之间，并尽可能靠近电池位置安装，如下列光伏系统简图所示，是用于保护系统和导线，防止其他地点光伏阵列或其他连接的电源，如电池或电池组等故障电流的流入，如果熔断体的额定值很靠近下限选定，则对光伏阵列导线和充电控制器都提供了保护，这时、光伏阵列和充电充电控制器之间的光伏阵列导线不需要再为之设置保护，同样，正负极位置都要安装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
VICFUSE：熔断器的选型及注意事项
操作注意事项
1)家庭用单相电源，应在相线和中性线(地线)上都装上总熔断器。
农村居民动力用三相四线电源，熔断器应安装在三根相线上，中性线切不可安装熔断器，否则会使家用电器或照明灯具因过电压而损坏。
2)熔断器内所装熔丝的额定电流应小于或等于熔断器的额定电流，而不能大于熔断器额定电流。
3)安装时应使熔断器瓷底内铜桩和瓷盖上铜夹保持平行，发现歪斜应及时校正，使瓷盖既能自由插拔，又能保证接触良好，以免接触电阻增大，使熔丝熔断。
4)安装熔丝时，熔丝应沿螺栓顺时针方向弯过来，压在垫圈下，以保证接触良好;熔丝长度应适中，不能拉紧，必须注意不能使熔丝受到机械损伤，以免减少熔丝的截面积，产生局部发热而造成熔丝熔断。
5)熔断器只允许在无负载情况下插入或拔出瓷盖，不允许在带负载情况下插拔瓷盏，一方面可能发生电弧伤人，另一方面熔断器的铜桩和铜夹不能用来切断负载电流。
6)熔断器的熔丝熔断后，应查明原因并更换上相同规格的熔丝，不准随意换上大规格的熔丝。
