PKPM电算结果分析及调整
结构设计pkpm软件satwe计算结果分析 (2)
结构设计pkpm软件SATWE计算结果分析SATWE软件计算结果分析一、位移比、层间位移比控制规范条文：新高规的4.3.5条规定，楼层竖向构件的最大水平位移和层间位移角，A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍；且A级高度高层建筑不应大于该楼层平均值的1.5倍，B级高度高层建筑、混合结构高层建筑及复杂高层建筑，不应大于该楼层平均值的1.4倍。
高规4.6.3条规定，高度不大于150m的高层建筑，其楼层层间最大位移与层间之比（即最大层间位移角）Δu/h应满足以下要求：结构休系Δu/h限值框架 1/550框架-剪力墙，框架-核心筒 1/800筒中筒，剪力墙 1/1000框支层 1/1000名词释义：（1）位移比：即楼层竖向构件的最大水平位移与平均水平位移的比值。
（2）层间位移比：即楼层竖向构件的最大层间位移角与平均层间位移角的比值。
其中：最大水平位移：墙顶、柱顶节点的最大水平位移。
平均水平位移：墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。
层间位移角：墙、柱层间位移与层高的比值。
最大层间位移角：墙、柱层间位移角的最大值。
平均层间位移角：墙、柱层间位移角的最大值与最小值之和除2。
控制目的:高层建筑层数多，高度大，为了保证高层建筑结构具有必要的刚度，应对其最大位移和层间位移加以控制，主要目的有以下几点：1．保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝,控制楼面梁板的裂缝数量,宽度。
2．保证填充墙,隔墙,幕墙等非结构构件的完好,避免产生明显的损坏。
3．控制结构平面规则性，以免形成扭转，对结构产生不利影响。
结构位移输出文件（WDISP.OUT）Max-(X)、Max-(Y)----最大X、Y向位移。
（mm）Ave-(X)、Ave-(Y)----X、Y平均位移。
（mm）Max-Dx ，Max-Dy : X,Y方向的最大层间位移Ave-Dx ，Ave-Dy : X,Y方向的平均层间位移Ratio-(X)、Ratio-(Y)---- X、Y向最大位移与平均位移的比值。
2011.4.15PKPM计算结果的判断和调整-2011
3、出现软弱层、薄弱层的处理
1）高规5.1.14、抗规3.4.4.2 地震力放大1.15
（竖向构件不连续乘1.25~2.0） 2）符合抗规5.5.2条或高规5.5.1条，进行薄 弱层弹塑性验算（satwe可以对12层以下框 架结构自动进行弹塑性验算，结果在satk.out下）
4、周期比
高规 4.3.5 结构扭转为主的第一自振周期Tt
与平动为主的第一自振周期T1之比，A级高 度高层建筑不应大于0.9，B级高度高层建 筑、混合结构高层建筑及本规程第10章所 指的复杂高层建筑不应大于0.85。
该值反映的是结构本身的抗扭能力问题。
有时结构本身是规则的，但是由于主要抗 侧力构件布置不合理，导致扭转周期比较 大，比如框架-核心筒。
该值较大时，结构的扭转效应会加大。
层间位移角的控制： 框架： 1/550 框-剪：1/800 剪力墙：1/1000 少墙框架：按框架承担的底部倾覆力矩比在框 -剪和框架间插值。（少墙框架尚应按框架和 框-剪两种模型包络设计） 上海规范补充规定：剪力墙底层：1/2500 框-剪底层：1/2000 （上述指标不需考虑偶然偏心的影响 高规4.6.3 条）
梁高改变柱子刚度、改变连梁高度调整剪 力墙刚度、设置水平伸臂构件等均可改变 竖向体系的性能。
1、周期
1）周期是判断结构是否合理的主要指标。 2）根据经验，各种结构非耦连计算的合理
第一周期如下： 框架结构：T1=（0.1～0.15）n 框架—剪力墙和框架—核心筒结构：T1= （0.08～0.12）n 剪力墙结构： T1= （0.04～0.08）n 和筒中筒结构： T1= （0.06～0.10）n 式中n—结构层数，周期为程序计算周期
3、对应的抗倾覆弯矩Mr/倾覆弯矩Mov分别
PKPM计算结果的分析
PKPM计算结果的分析PKPM（全称：Profile and Kinematic Program Analysis）是一种结构分析软件工具，广泛用于建筑、桥梁、隧道和其他工程结构的分析和设计。
PKPM可以通过计算和分析来评估结构的稳定性、承载能力和变形性能。
在进行PKPM计算结果的分析时，我们可以考虑以下几个方面：1.结构的稳定性分析：PKPM通过计算结构在施加荷载时的内力和变形来评估结构的稳定性。
可以通过分析结果来判断结构是否满足设计要求，并识别可能的问题。
例如，当工程结构承受荷载时，PKPM可以计算各个零件的受力情况，以评估结构的抗压、抗弯和抗剪性能。
2.承载能力分析：PKPM可以计算结构在不同荷载作用下的极限承载能力，包括总荷载和局部荷载。
通过分析结果，可以评估结构是否能够承受实际工作条件下的荷载，并确定需要采取的增强措施。
3.变形性能分析：PKPM可以计算结构在施加荷载时的变形情况，包括整体变形和零件之间的相对位移。
通过分析结果，可以确定结构的变形情况是否满足设计要求，并识别可能的变形问题。
例如，在桥梁设计中，可以通过PKPM计算桥梁在车辆通过时的变形情况，以评估是否会产生超限振动和不平顺。
4.材料和构件的应力分析：PKPM可以计算结构中各个构件和材料的应力值，包括混凝土、钢筋等。
通过分析结果，可以评估结构中各个构件的应力是否满足设计要求，并优化构件的尺寸和材料选择。
5.倒塌分析和安全系数计算：PKPM可以通过分析结构在极限工况下的力学行为来评估结构的安全系数，并识别潜在的倒塌风险。
通过该分析结果，可以确定是否需要采取进一步的加固措施以提高结构的安全性。
总之，PKPM计算结果的分析涉及结构的稳定性、承载能力、变形性能、应力分析、倒塌分析等多个方面，这些分析结果将为工程师提供关于结构设计和加固的重要信息，以确保结构的安全和性能满足设计要求。
PKPM-SATWE输出结果的合理性判断与调整
7 输出结果的合理性判断与调整目前用于高层建筑结构分析的软件种类繁多，不同软件往往会导致不同的计算结果。
因此设计人员应对程序的适用范围、技术条件等全面了解。
在计算机辅助设计时，由于程序与结构某处实际情况不符，或人工输入有误，或软件本身有缺陷均会导致错误的计算结果，因而要求设计人必须对这些结果从力学概念和工程经验等方面加以认真分析对比、慎重校核，确认其合理性和可靠性，方可用于工程设计。
分析判断的内容一般包括：（1）结构整体性能方面，如结构自振周期和振型形态、结构整体位移和位移形态、楼层剪力、刚度等是否超限，合理。
（2）局部超限，主要是构件配筋超筋和截面尺寸超应力控制等情况。
对受力复杂的构件（如异型、转换、越层、悬挑和有特殊荷载的构件），其内力和应力分布是否与力学概念、工程经验一致等。
结构整体性能的超限处理，一般需要调整结构布置，局部超限的处理则需要通过调整构件材料和截面尺寸来实现。
4.7.1 周期周期输出结果文件（WZQ.OUT）中给出了振型号及其对应的自振周期、振动方向角、平动系数和扭转系数。
对周期的合理性分析主要从以下三方面来考虑：（A）基本自振周期的大小按正常的设计，一般高层建筑结构的基本自振周期大概在下列范围内：框架结构：T1=(0.08~0.10)n；框架-剪力墙和框架-核心筒结构：T1=(0.06~0.08)n；筒中筒和剪力墙结构：T1=(0.05~0.06)n，式中n为结构层数。
（B）第一周期是平动振动周期根据《高规》的规定，高层建筑结构必须考虑扭转的影响。
一个周期是平动振动周期还是扭转振动周期，可以通过扭转系数来判定。
若扭转系数等于1，则说明该周期为纯扭转振动周期；若平动系数等于1，则说明该周期为纯平动振动周期，其振动方向角为α（与x方向的夹角）。
α=0°时，则为x方向的平动；α=90°时，则为y方向的平动；0°＜α＜90°时，为沿方向角α 的空间振动。
pkpm软件计算结果审查分析_secret分析
PKPM软件计算结果审查分析Senegal 2011-20/11计算机的后处理结果，即最终打印结果指内力图、配筋图和详细的内力及配筋表（按构件编号依次输出），有抗震计算时还输出中间分析结果（如自震周期、振型、位移、底部总剪力等）设计人应认真对最终打印结果进行分析，确认无误或无异常情况后再绘制施工图，必要时应将最终确定的构件编号、构件截面和配筋数量、规格绘制成简单的平面图，供校核审定和归档用。
对最终打印结果不进行分析，盲目采用其配筋直接绘制施工图的做法是不可取的，往往会造成不良的严重后果，既对工程不负责任、有不利于提高自己的设计水平。
一、计算结果合理性判定1、对重力荷载作用下计算结果的分析审查重力荷载作用下的内力图是否符合受力规律；可以利用结构底层检查竖向内外力的平衡，即底层柱、墙在重力荷载作用下的轴力之和应等于总重量；如果结构对称、荷载对称，其结构内力图必然对称，即检查其对称性。
当以上三者出现异常情况时，需要返回原始数据进行检查。
2、对风荷载作用下计算结果的分析审查风荷载作用下的内力图和位移是否符合受力规律；可以利用结构底层检查侧向内外力的平衡，即底层柱、墙在风荷载作用下的剪力之和应等于全部风力值（需注意局部坐标与整体坐标的方向）；如果结构沿竖向的刚度变化较均匀、且风荷载沿高度的变化也较均匀时，其结构的内力和位移沿高度的变化也应该是均匀的，不应有大正大负、大出大进等突变。
3、对水平地震荷载作用下计算结果的分析水平地震荷载作用下，可以利用其结果进行如同风荷载作用下的渐变性分析，但不能进行对称性分析，也不能利用结构底层进行内外力平衡的分析（因为振型组合后的内力与地震作用力不再平衡）。
水平地震荷载作用下，对其计算结果的分析重点如下。
3.1．结构的自振周期对一般的工程，结构的自振周期在考虑折减系数后应控制在一定的范围内。
如结构的基本自振周期（即第一周期）大致为：框架结构T1≈ ( 0.12~0.15) n框-剪和框-筒结构T1≈ ( 0.08~0.12) n剪力墙和筒中筒结构 T1≈(0.04~0.06)n式中,n为建筑物的总层数。
结构设计pkpm软件SATWE计算结果分析
结构设计pkpm软件SATWE计算结果分析SATWE软件计算结果分析一、位移比、层间位移比控制规范条文：新高规的4.3.5条规定，楼层竖向构件的最大水平位移和层间位移角，A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍；且A级高度高层建筑不应大于该楼层平均值的1.5倍，B级高度高层建筑、混合结构高层建筑及复杂高层建筑，不应大于该楼层平均值的1.4倍。
高规4.6.3条规定，高度不大于150m的高层建筑，其楼层层间最大位移与层间之比（即最大层间位移角）Δu/h应满足以下要求：结构休系Δu/h限值框架 1/550框架-剪力墙，框架-核心筒 1/800筒中筒，剪力墙 1/1000框支层 1/1000名词释义：（1）位移比：即楼层竖向构件的最大水平位移与平均水平位移的比值。
（2）层间位移比：即楼层竖向构件的最大层间位移角与平均层间位移角的比值。
其中：最大水平位移：墙顶、柱顶节点的最大水平位移。
平均水平位移：墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。
层间位移角：墙、柱层间位移与层高的比值。
最大层间位移角：墙、柱层间位移角的最大值。
平均层间位移角：墙、柱层间位移角的最大值与最小值之和除2。
控制目的:高层建筑层数多，高度大，为了保证高层建筑结构具有必要的刚度，应对其最大位移和层间位移加以控制，主要目的有以下几点：1．保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝,控制楼面梁板的裂缝数量,宽度。
2．保证填充墙,隔墙,幕墙等非结构构件的完好,避免产生明显的损坏。
3．控制结构平面规则性，以免形成扭转，对结构产生不利影响。
结构位移输出文件（WDISP.OUT）Max-(X)、Max-(Y)----最大X、Y向位移。
（mm）Ave-(X)、Ave-(Y)----X、Y平均位移。
（mm）Max-Dx ，Max-Dy : X,Y方向的最大层间位移Ave-Dx ，Ave-Dy : X,Y方向的平均层间位移Ratio-(X)、Ratio-(Y)---- X、Y向最大位移与平均位移的比值。
PKPM 软件计算结果分析详细说明
PKPM软件计算结果分析详细说明一、位移比、层间位移比控制规范条文：《高规》JGJ3-2010中第3.4.5条规定，楼层竖向构件的最大水平位移和层间位移角，A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍；且A级高度高层建筑不应大于该楼层平均值的1.5倍，B级高度高层建筑、混合结构高层建筑及复杂高层建筑，不应大于该楼层平均值的1.4倍。
《高规》JGJ3-2010的第3.7.3条规定，高度不大于150m的高层建筑，其楼层层间最大位移与层间之比（即最大层间位移角）Δu/h应满足以下要求：结构休系Δu/h限值框架 1/550 框架-剪力墙，框架-核心筒 1/800 筒中筒，剪力墙 1/1000 框支层 1/1000《抗规》GB50011-2010中第3.4.4条第1款第一条：“扭转不规则时，应计入扭转影响，且楼层竖向构件最大的弹性水平位移和层间位移分别不宜大于楼层两端弹性水平位移和层间位移平均值的1.5倍，当最大层间位移远小于规范限值时，可适当放宽。
”名词释义：（1）位移比：即楼层竖向构件的最大水平位移与平均水平位移的比值。
（2）层间位移比：即楼层竖向构件的最大层间位移角与平均层间位移角的比值。
其中：最大水平位移：墙顶、柱顶节点的最大水平位移。
平均水平位移：墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。
层间位移角：墙、柱层间位移与层高的比值。
最大层间位移角：墙、柱层间位移角的最大值。
平均层间位移角：墙、柱层间位移角的最大值与最小值之和除2。
控制目的:高层建筑层数多，高度大，为了保证高层建筑结构具有必要的刚度，应对其最大位移和层间位移加以控制，主要目的有以下几点：1．保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝，控制楼面梁板的裂缝数量，宽度。
2．保证填充墙,隔墙,幕墙等非结构构件的完好，避免产生明显的损坏。
3．控制结构平面规则性，以免形成扭转，对结构产生不利影响。
结构位移输出文件（WDISP.OUT）Max-(X)、Max-(Y)----最大X、Y向位移。
PKPM如何调整参数和选用
PKPM如何调整参数和选用PKPM（Plates-Kou Big Power Method）是一种常用的结构计算软件，广泛应用于中国的建筑工程中。
在进行PKPM计算时，合理调整参数和选用是非常重要的，它们直接与计算结果的准确性和可靠性相关。
下面将详细介绍如何调整PKPM的参数和选用。
1.根据工程实际情况选择合适的参数：PKPM中有许多参数可以调整，例如截面的混凝土强度、钢筋的强度、构件的截面尺寸、材料属性等。
这些参数的选择应根据具体工程的实际情况来确定。
其中，混凝土强度和钢筋强度是最主要的参数，需要根据设计要求和现场实际情况来确定。
通常采用强度设计方法时，混凝土和钢筋的设计强度应分别按照规范要求的短期和长期强度取值。
此外，还应根据构件的实际尺寸和变形情况，选择合适的材料性质参数，如单位体积重、泊松比等。
2.合理选用模型：PKPM中提供了多种模型供用户选择，如弹性模型、非线性弹性模型、接触模型等。
在对结构进行静力计算时，一般使用线性弹性模型即可满足要求。
而在进行动力计算时，需要考虑结构的非线性变形和非线性材料的影响，可以选用非线性弹性模型。
另外，对于复杂的结构或涉及到非接触约束的情况，还可以选择接触模型进行分析。
在选择模型时，应根据工程的具体要求、结构的特点和计算的精度要求进行综合考虑。
3.设置合理的计算控制参数：PKPM中的计算控制参数对于计算结果的准确性和计算效率有很大影响。
常见的计算控制参数包括残余力的容许值、迭代次数的限制、收敛准则的设定等。
其中，残余力的容许值表示在迭代过程中，当残余力达到该容许值时，则认为计算收敛。
一般来说，残余力的容许值设置得越小，计算结果越精确，但计算时间也会相应增加。
迭代次数的限制用于控制迭代的次数，过多的迭代次数会导致计算时间的增加，此时应适当增大迭代次数的限制。
另外，收敛准则的设定也会影响计算精度和计算时间。
在进行计算时，应根据具体问题和计算要求，合理设置这些参数，以获得满意的计算效果。
PKPM计算结果分析与调整
PKPM计算结果分析与调整1设定结构整体参数1.1振型个数结构的振型个数一般取楼层数的3倍且要满足有效质量系数的要求；1.2最大地震力作用方向最大地震力作用方向即结构最不利地震作用方向，若计算得出的角度大于15度则需要调整。
1.3结构基本周期第一振型周期即为结构基本周期2确定整体结构合理性控制结构整体性的主要参数是:周期比，剪重比，位移比，位移角（层间最大位移与层高之比），层间刚度比，层间受剪承载力比，刚重比2.1周期比（WZQ.OUT）周期比是控制结构扭转效应的重要指标，是结构扭转刚度，扭转惯量分布大小的综合反映。
控制周期比的目的是是使抗侧力构件的平面布置更加有效，更加合理，以此控制地震作用下结构扭转激励震动效应不能成为主振动效应，避免了结构扭转破坏。
2.2剪重比（WZQ.OUT）剪重比计算是因为在长周期作用下，地震影响系数下降较快，对于基本周期大于3.5秒的结构，由此计算出来的水平地震作用下的结构效应可能很小。
而对于长周期结构，地震动态作用下的地面运动速度和位移可能对结构具有更大的破坏作用。
2.3位移比（WDISP.OUT）位移比是控制整体扭转性和平面不规则性的重要指标。
2.4位移角（WDISP.OUT）层间位移角是控制结构整体刚度和不规则性的主要指标。
限制建筑物尤其是高层建筑的层间位移角主要目的有两点：一是保证主体结构基本处于弹性受力状态，避免混凝土受力构件出现裂缝或裂缝超过允许范围；二是保证填充墙和各种管线等非结构构件完好，避免产生明显的损伤。
2.5层间刚度比层间刚度比是控制结构竖向不规则和判断薄弱层的重要指标。
对于转换层，无论刚度比是多少，都应该设置为薄弱层2.6层间受剪承载力比层间受剪承载力比也是控制结构竖向不规则性和判断薄弱层的重要指标。
2.7刚重比刚重比是结构刚度与重力荷载之比，它是控制结构整体稳定的重要指标。
结构的刚重比是影响重力二阶效应的主要参数，通过对结构刚重比的控制满足高层建筑稳定性要求。
PKPM结果分析限值规范要求和调整方法
规范
控制目的 限值结构竖向布置的不规则性，并避免楼层抗侧力结构的受剪承载力沿竖向发生突变，从而形成薄弱层 调整方法 注意问题
适当提高本层构件强度以及本层墙、柱等抗侧力构件的抗剪承载力，或适当的降低上部相关楼层墙、柱等抗侧力构件的抗剪承 载力 当结果中Ratio_Bu:X、Y小于0.8时，不满足规范要求时，在SATWE的前处理“分析与设计参数补充定义”调整信息选项中指定 薄弱层号，重新进行计算，程序会自动按规定调整薄弱层的地震剪力
无法保证 结构延 性，宜适 板柱-剪力墙， 框剪，框筒，筒 #### #### #### #### 当增加相 应截面面 中筒 部分框支剪力墙 #### #### 积或增加 砼强度等
周期比（分析结果中“周期 振型 地震力”）
定义 规范
结构以扭转为主的第一自振周期Tt与以平动为主的第一自振周期T1之比-Tt/T1 《高规》P12-3.4.5：结构扭转为主的第一自振周期Tt与以平动为主的第一自振周期T1之比，A级高度高层建筑不应大于0.9，B 级高度高层建筑不应大于0.85（最大适用高度：祥《高规》P9-3.3.1和《混规》P48-6.1.1-2)
由“有效质量系数”控制，与“振型数”相关，当有效质量系 刚重比小，应改变结构的布置，加强墙、柱等竖向构件的刚 数小于90%时，调整振型数满足要求；大于90%时，则考虑剪重 度；刚重比过分大，结构经济指标差，可适当减少竖向构件的 调整方法 比的合理性，若不合理按《抗规》5.2.5条文说明，程序会自 截面尺寸 动对其上部所有楼层进行调整，且同时调整位移和倾覆力矩
规范
调整方法 注意问题
楼层受剪承载力比（分析结果中“结构信息”）
定义
楼层受剪承载力比指全部剪力墙、柱、斜撑的受剪承载力之和与其上一层的受剪承载力之比 《高规》P15-3.5.3：A级高度高层建筑的楼层抗侧力结构的层间受剪承载力不宜小于其相邻上一层受剪承载力的80%，不应小 于其相邻上一层受剪承载力的65%；B级高度高层建筑的楼层抗侧力结构的层间承载力不应小于其相邻上一层受剪承载力的75% （楼层抗侧力结构的层间受剪承载力是指在所考虑的水平地震作用方向上，该层全部柱、剪力墙、斜撑的受剪承载力之和）
PKPM计算结果分析及调整方法
PKPM计算结果分析及调整方法摘要：PKPM是目前在国内设计行业应用最为普遍的CAD系统，拥有用户上万家，市场占有率达90%以上，它紧跟行业需求和规范更新，及时满足了我国建筑行业快速发展的需要，显著提高了设计效率和质量。
在该程序使用过程中，设计人员应注意对计算机的后处理结果和中间计算结果认真分析并做相应调整，不能盲目直接采用和出图，这既有利于保证设计项目的产品质量也有利于提高设计人员的专业水平。
关键词： PKPM计算结果，分析，调整1、对输入的各种参数和原始数据进行检查比较，核对模型与分析图进行整体分析。
包括系统总信息，楼层信息，各层等效尺寸，层塔属性，工况信息等。
核查结构质量分布，楼层质量沿高度宜均匀分布，楼层质量不宜大于相邻下部楼层的1.5倍。
2、审查重力荷载作用下的内力图是否符合受力规律；可以利用结构底层检查竖向内外力的平衡，即底层柱、墙在重力荷载作用下的轴力之和应等于总重量；如果结构对称、荷载对称，其结构内力图必然对称，即检查其对称性。
3、复核风荷载作用下的内力图和位移是否符合受力规律；如果结构沿竖向的刚度变化较均匀、且风荷载沿高度的变化也较均匀时，其结构的内力和位移沿高度的变化也应该是均匀的，不应有大的突变。
4、核查立面规则性的相关数据。
高规3.5.3条规定，A级高度高层建筑的楼层抗侧力结构的层间受剪承载力不宜小于其相邻上一层受剪承载力的80%，不应小于其相邻上一层受剪承载力的65%；B级高度高层建筑的楼层抗侧力结构的层间受剪承载力不应小于其相邻上一层受剪承载力的75%。
5、抗震分析和调整方法5.1、轴压比：柱(墙)轴压比N/(fcA)是指柱(墙)轴压力设计值与柱(墙)的全截面面积和混凝土轴心抗压强度设计值乘积之比。
主要为控制结构的延性，为了使墙柱具有很好的延性和耗能能力，规范采取的措施之一就是限制轴压比，规范对墙肢和柱均有相应限值要求，见抗规6.3.6和6.4.5。
定义。
轴压比不满足情况下，可以增大该墙、柱截面或提高该楼层墙、柱混凝土强度。
pkpm计算结果判断与分析
结构休系Δu/h限值
框架1/550
框架-剪力墙，框架-核心筒1/800
筒中筒，剪力墙1/1000
框支层1/1000
名词释义：
（1）位移比：即楼层竖向构件的最大水平位移与平均水平位移的比值。
Ratio-Dx,Ratio-Dy :最大层间位移与平均层间位移的比值
即要求：
Ratio-(X)= Max-(X)/ Ave-(X)最好<1.2不能超过1.5
Ratio-Dx= Max-Dx/ Ave-Dx最好<1.2不能超过1.5
Y方向相同
电算结果的判别与调整要点:
1．若位移比（层间位移比）超过1.2，则需要在总信息参数设置中考虑双向地震作用；
振型号周期转角平动系数(X+Y)扭转系数
1 0.6306 110.18 0.99 ( 0.12+0.88 ) 0.01
2 0.6144 21.19 0.95 ( 0.82+0.12 ) 0.05
3 0.4248 2.39 0.06 ( 0.06+0.00 ) 0.94
4 0.1876 174.52 0.96 ( 0.95+0.01 ) 0.04
结构位移输出文件（WDISP.OUT）
Max-(X)、Max-(Y)----最大X、Y向位移。（mm）
Ave-(X)、Ave-(Y)----X、Y平均位移。（mm）
Max-Dx，Max-Dy : X,Y方向的最大层间位移
Ave-Dx，Ave-Dy : X,Y方向的平均层间位移
Ratio-(X)、Ratio-(Y)---- X、Y向最大位移与平均位移的比值。
PKPM计算结果的分析
计算机的后处理结果，即最终打印结果指内力图、配筋图和详细的内力及配筋表（按构件编号依次输出），有抗震计算时还输出中间分析结果（如自震周期、振型、位移、底部总剪力等）设计人应认真对最终打印结果进行分析，确认无误或无异常情况后再绘制施工图，必要时应将最终确定的构件编号、构件截面和配筋数量、规格绘制成简单的平面图，供校核审定和归档用。
对最终打印结果不进行分析，盲目采用其配筋直接绘制施工图的做法是不可取的，往往会造成不良的严重后果，既对工程不负责任、有不利于提高自己的设计水平。
一、整体分析一、对重力荷载作用下计算结果的分析审查重力荷载作用下的内力图是否符合受力规律；可以利用结构底层检查竖向内外力的平衡，即底层柱、墙在重力荷载作用下的轴力之和应等于总重量；如果结构对称、荷载对称，其结构内力图必然对称，即检查其对称性。
当以上三者出现异常情况时，需要返回原始数据进行检查。
二、对风荷载作用下计算结果的分析审查风荷载作用下的内力图和位移是否符合受力规律；可以利用结构底层检查侧向内外力的平衡，即底层柱、墙在风荷载作用下的剪力之和应等于全部风力值（需注意局部坐标与整体坐标的方向）；如果结构沿竖向的刚度变化较均匀、且风荷载沿高度的变化也较均匀时，其结构的内力和位移沿高度的变化也应该是均匀的，不应有大正大负、大出大进等突变。
三、对水平地震荷载作用下计算结果的分析水平地震荷载作用下，可以利用其结果进行如同风荷载作用下的渐变性分析，但不能进行对称性分析，也不能利用结构底层进行内外力平衡的分析（因为振型组合后的内力与地震作用力不再平衡）。
水平地震荷载作用下，对其计算结果的分析重点如下。
1．结构的自振周期对一般的工程，结构的自振周期在考虑折减系数后应控制在一定的范围内。
如结构的基本自振周期（即第一周期）大致为：框架结构T1≈ ( 0.12~0.15) n框-剪和框-筒结构T1≈ ( 0.08~0.12) n剪力墙和筒中筒结构T1≈(0.04~0.06)n式中,n为建筑物的总层数。
结构设计pkpm软件SATWE计算结果分析报告
学习笔记PMCAD中--进入建筑模型与荷载输入：板荷：点《楼面恒载》会有对话框出来，选上自动计算现浇楼板自重，然后在恒载和活载项输入数值即可，一般恒载要看楼面的做法，比如有抹灰，找平，瓷砖，吊顶什么的，在民用建筑中可以输2.0，活载就是查荷载规范。
梁间荷载：PKPM中梁的自重是自己导入的，所以梁间荷载是指梁上有隔墙或者幕墙或者女儿墙之内在建模时不建的构建，把他们折算成均布荷载就行。
比如，一根梁上有隔墙，墙厚200mm，层高3000mm，梁高500mm，如果隔墙自重为11KN/m3，那么恒载为11*（3000-500）*200+墙上抹灰的自重什么的即可。
结构设计pkpm软件SATWE计算结果分析SATWE软件计算结果分析一、位移比、层间位移比控制规范条文：新高规的4.3.5条规定，楼层竖向构件的最大水平位移和层间位移角，A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍；且A级高度高层建筑不应大于该楼层平均值的1.5倍，B级高度高层建筑、混合结构高层建筑及复杂高层建筑，不应大于该楼层平均值的1.4倍。
高规4.6.3条规定，高度不大于150m的高层建筑，其楼层层间最大位移与层间之比（即最大层间位移角）Δu/h应满足以下要求：结构休系Δu/h限值框架1/550框架-剪力墙，框架-核心筒1/800筒中筒，剪力墙1/1000框支层1/1000 名词释义：（1）位移比：即楼层竖向构件的最大水平位移与平均水平位移的比值。
（2）层间位移比：即楼层竖向构件的最大层间位移角与平均层间位移角的比值。
其中：最大水平位移：墙顶、柱顶节点的最大水平位移。
平均水平位移：墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。
层间位移角：墙、柱层间位移与层高的比值。
最大层间位移角：墙、柱层间位移角的最大值。
平均层间位移角：墙、柱层间位移角的最大值与最小值之和除2。
控制目的:高层建筑层数多，高度大，为了保证高层建筑结构具有必要的刚度，应对其最大位移和层间位移加以控制，主要目的有以下几点：1．保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝,控制楼面梁板的裂缝数量,宽度。
pkpm结果分析判断
对于PKPM计算结果的分析，对一个典型工程而言，使用结构软件进行结构计算分四步较为科学。
1．完成整体参数的正确设定计算开始以前，设计人员首先要根据新规范的具体规定和软件手册对参数意义的描述，以及工程的实际情况，对软件初始参数和特殊构件进行正确设置。
但有几个参数是关系到整体计算结果的，必须首先确定其合理取值，才能保证后续计算结果的正确性。
这些参数包括振型组合数、最大地震力作用方向和结构基本周期等，在计算前很难估计，需要经过试算才能得到。
(1)振型组合数是软件在做抗震计算时考虑振型的数量。
该值取值太小不能正确反映模型应当考虑的振型数量，使计算结果失真；取值太大，不仅浪费时间，还可能使计算结果发生畸变。
《高层建筑混凝土结构技术规程》5.1.13-2条规定，抗震计算时，宜考虑平扭藕联计算结构的扭转效应，振型数不宜小于15，对多塔结构的振型数不应小于塔楼的9倍，且计算振型数应使振型参与质量不小于总质量的90％。
一般而言，振型数的多少于结构层数及结构自由度有关，当结构层数较多或结构层刚度突变较大时，振型数应当取得多些，如有弹性节点、多塔楼、转换层等结构形式。
振型组合数是否取值合理，可以看软件计算书中的x，y向的有效质量系数是否大于0.9。
具体操作是，首先根据工程实际情况及设计经验预设一个振型数计算后考察有效质量系数是否大于0.9，若小于0.9，可逐步加大振型个数，直到x,y两个方向的有效质量系数都大于0.9为止。
必须指出的是，结构的振型组合数并不是越大越好，其最大值不能超过结构得总自由度数。
例如对采用刚性板假定得单塔结构，考虑扭转藕联作用时，其振型不得超过结构层数的3倍。
如果选取的振型组合数已经增加到结构层数的3倍，其有效质量系数仍不能满足要求，也不能再增加振型数，而应认真分析原因，考虑结构方案是否合理。
（2）最大地震力作用方向是指地震沿着不同方向作用，结构地震反映的大小也各不相同，那么必然存在某各角度使得结构地震反应值最大的最不利地震作用方向。
PKPM软件计算结果分析详细说明
PKPM软件计算结果分析详细说明PKPM是一款著名的建筑结构仿真和设计软件，被广泛应用于建筑工程中。
它能够通过数值模拟和计算，对建筑系统在外力和荷载作用下的受力情况进行分析和评估。
本文将详细说明PKPM软件的计算结果分析方法和应用。
首先，PKPM软件可以进行静力分析。
用户可以输入建筑物的尺寸、构件的性质、荷载的大小和方向等信息，通过有限元方法对构件进行离散，得到系统在静力下的受力情况。
该软件可以计算各构件的应力、应变、变形等参数，并以可视化的方式反映出来。
通过这些结果，用户可以了解到结构的强度、刚度和稳定性等方面的情况。
其次，PKPM软件还可以进行动力分析。
建筑物在遭受地震和风力等动力荷载作用时，结构的受力情况和动态特性将发生变化。
PKPM软件利用有限元法和动力学原理，可以计算出结构在动力荷载下的响应，包括加速度、速度、位移等参数。
通过分析和比较这些参数，用户可以评估结构在动力荷载下的抗震性能和稳定性。
此外，PKPM软件还支持模态分析。
模态分析是指通过对结构的自振频率、振型和模态振幅等进行计算和分析，来了解结构的动态特性和响应。
PKPM软件可以计算出结构的前若干个自振频率和振型，并将其显示出来。
这些结果对于设计师来说十分重要，可以帮助其调整结构的刚度和质量分布，以满足特定的动态要求。
另外，PKPM软件还可以进行热力分析。
在高温或火灾等情况下，建筑物的构件可能会受到热荷载的作用。
PKPM软件可以模拟这些热荷载，并计算出构件表面的温度分布、热应力和热变形等参数。
这些结果可以帮助设计师评估结构对于高温环境的耐久性和抗火性能，并进行相应的改进。
最后，PKPM软件还可以进行结构优化。
用户可以通过改变结构的形状、材料或截面等参数，并通过PKPM软件进行分析和计算，得到不同优化方案的受力情况和性能指标。
通过这种方式，用户可以找到最佳的设计方案，最大限度地提高结构的稳定性和抗荷载能力。
综上所述，PKPM软件是一款功能强大且灵活易用的建筑结构仿真和设计软件。
PKPM分析结果调整方法
高层结构设计需要控制的七个比值及调整方法1、轴压比：主要为控制结构的延性，规范对墙肢和柱均有相应限值要求，见抗规6.3.7和6.4.6，高规6.4.2和7.2.14。
轴压比不满足时的调整方法：1）程序调整：SATWE程序不能实现。
2）人工调整：增大该墙、柱截面或提高该楼层墙、柱混凝土强度。
2、剪重比：主要为控制各楼层最小地震剪力，确保结构安全性，见抗规5.2.5，高规3.3.13。
这个要求如同最小配筋率的要求，算出来的地震剪力如果达不到规范的最低要求，就要人为提高，并按这个最低要求完成后续的计算。
剪重比不满足时的调整方法：1）程序调整：在SATWE的“调整信息”中勾选“按抗震规范5.2.5调整各楼层地震内力”后，SATWE按抗规5.2.5自动将楼层最小地震剪力系数直接乘以该层及以上重力荷载代表值之和，用以调整该楼层地震剪力，以满足剪重比要求。
2）人工调整：如果还需人工干预，可按下列三种情况进行调整：a）当地震剪力偏小而层间侧移角又偏大时，说明结构过柔，宜适当加大墙、柱截面，提高刚度；b）当地震剪力偏大而层间侧移角又偏小时，说明结构过刚，宜适当减小墙、柱截面，降低刚度以取得合适的经济技术指标；c）当地震剪力偏小而层间侧移角又恰当时，可在SATWE的“调整信息”中的“全楼地震作用放大系数”中输入大于1的系数增大地震作用，以满足剪重比要求。
3、刚度比：主要为控制结构竖向规则性，以免竖向刚度突变，形成薄弱层，见抗规3.4.2，高规4.4.2；对于形成的薄弱层则按高规5.1.14予以加强。
刚度比不满足时的调整方法：1）程序调整：如果某楼层刚度比的计算结果不满足要求，SATWE自动将该楼层定义为薄弱层，并按高规5.1.14将该楼层地震剪力放大1.15倍。
2）人工调整：如果还需人工干预，可适当降低本层层高和加强本层墙、柱或梁的刚度，适当提高上部相关楼层的层高和削弱上部相关楼层墙、柱或梁的刚度。
4、位移比：主要为控制结构平面规则性，以避免产生过大的偏心而导致结构产生较大的扭转效应。
PKPM计算结果分析及注意的问题
第一节结构整体性能控制I、轴压比一、规范要求轴压比：柱（墙）轴压比N/（fcA）指柱（墙）轴压力设计值与柱（墙）的全截面面积和混凝土轴心抗压强度设计值乘积之比。
它是影响墙柱抗震性能的主要因素之一，为了使柱墙具有很好的延性和耗能能力，规范采取的措施之一就是限制轴压比。
规范对墙肢和柱均有相应限值要求，见10版高规642和7213。
表6. 4.2柱轴压比限值抗震设计时，钢筋混凝土柱轴压比不宜超过表 6.3.6的规定；对于W类场地上较高的高层建筑，其轴压比限值应适当减小。
二、电算结果的判别与调整要点：混凝土构件配筋、钢构件验算输出文件（WPJ*OUT）Uc ---轴压比（N/Afc）1.抗震等级越高的建筑结构，其延性要求也越高，因此对轴压比的限制也越严格。
对于框支柱、一字形剪力墙等情况而言，则要求更严格。
抗震等级低或非抗震时可适当放松，但任何情况下不得小于1.05。
2•限制墙柱的轴压比，通常取底截面（最大轴力处）进行验算，若截面尺寸或混凝土强度等级变化时，还验算该位置的轴压比。
SATWE验算结果，当计算结果与规范不符时，轴压比数值会自动以红色字符显示。
3.需要说明的是，对于墙肢轴压比的计算时，规范取用重力荷载代表值作用下产生的轴压力设计值（即恒载分项系数取1.2,活载分项系数取1.4）来计算其名义轴压比，是为了保证地震作用下的墙肢具有足够的延性，避免受压区过大而出现小偏压的情况，而对于截面复杂的墙肢来说，计算受压区高度非常困难，故作以上简化计算。
4.试验证明，混凝土强度等级，箍筋配置的形式与数量，均与柱的轴压比有密切的关系，因此，规范针对情况的不同，对柱的轴压比限值作了适当的调整（抗规6.3.6条注）。
5.当墙肢的轴压比虽未超过上表中限值，但又数值较大时，可在墙肢边缘应力较大的部位设置边缘构件，以提高墙肢端部混凝土极限压应变，改善剪力墙的延性。
当为一级抗震（9度）时的墙肢轴压比大于0.3,—级（8度）大于0.2,二级大于0.1时,应设置约束边缘构件，否则可设置构造边缘构件，程序对底部加强部位及其上一层所有墙肢端部均按约束边缘构件考虑。

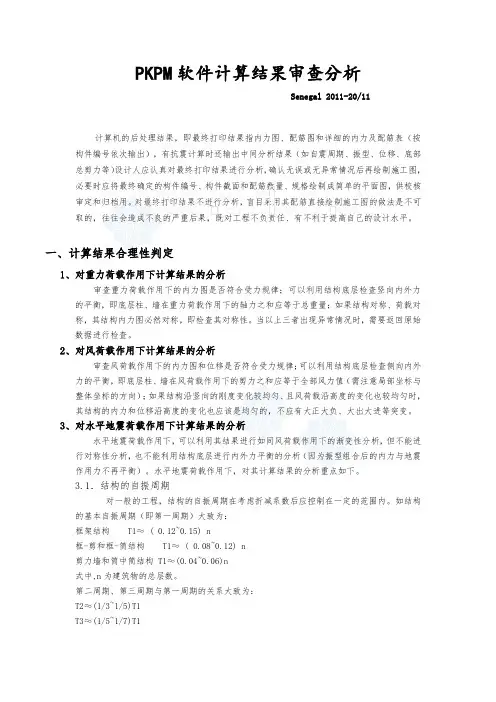

pkpm计算结果判断与分析剖析

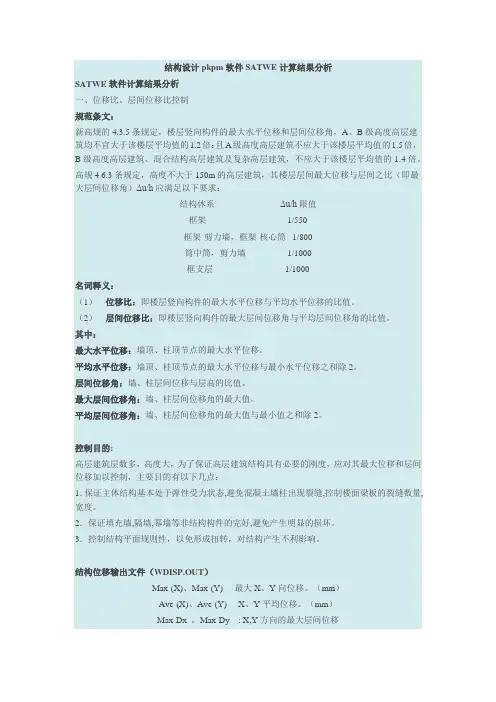

SATWE软件计算结果分析土木2009-05-10 12:21:13 阅读881 评论1 字号：大中小订阅一、位移比、层间位移比控制规范条文：新高规的4.3.5条规定，楼层竖向构件的最大水平位移和层间位移角，A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍；且A级高度高层建筑不应大于该楼层平均值的1.5倍，B级高度高层建筑、混合结构高层建筑及复杂高层建筑，不应大于该楼层平均值的1.4倍。
高规4.6.3条规定，高度不大于150m的高层建筑，其楼层层间最大位移与层间之比（即最大层间位移角）Δu/h应满足以下要求：结构休系Δu/h限值框架1/550框架-剪力墙，框架-核心筒 1/800筒中筒，剪力墙 1/1000框支层 1/1000名词释义：（1）位移比：即楼层竖向构件的最大水平位移与平均水平位移的比值。
（2）层间位移比：即楼层竖向构件的最大层间位移角与平均层间位移角的比值。
其中：最大水平位移：墙顶、柱顶节点的最大水平位移。
平均水平位移：墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。
层间位移角：墙、柱层间位移与层高的比值。
最大层间位移角：墙、柱层间位移角的最大值。
平均层间位移角：墙、柱层间位移角的最大值与最小值之和除2。
控制目的:高层建筑层数多，高度大，为了保证高层建筑结构具有必要的刚度，应对其最大位移和层间位移加以控制，主要目的有以下几点：1．保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝,控制楼面梁板的裂缝数量,宽度。
2．保证填充墙,隔墙,幕墙等非结构构件的完好,避免产生明显的损坏。
3．控制结构平面规则性，以免形成扭转，对结构产生不利影响。
结构位移输出文件（WDISP.OUT）Max-(X)、Max-(Y)----最大X、Y向位移。
（mm）Ave-(X)、Ave-(Y)----X、Y平均位移。
（mm）Max-Dx ，Max-Dy : X,Y方向的最大层间位移Ave-Dx ，Ave-Dy : X,Y方向的平均层间位移Ratio-(X)、Ratio-(Y)---- X、Y向最大位移与平均位移的比值。
