建筑给排水管道管径的确定

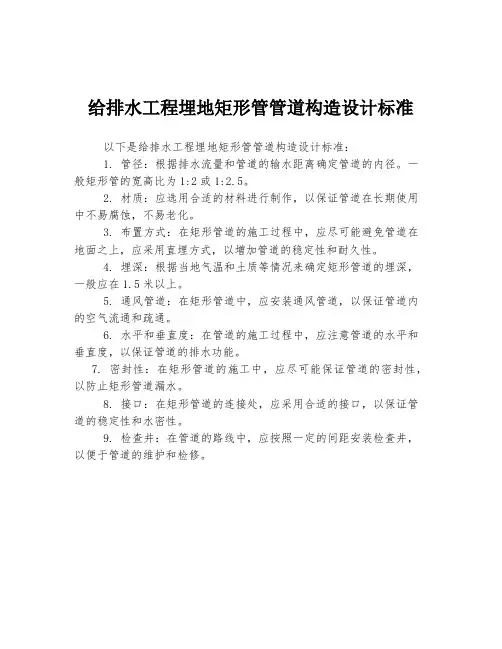

给排水工程埋地矩形管管道构造设计标准
给排水工程埋地矩形管管道构造设计标准
以下是给排水工程埋地矩形管管道构造设计标准：
1. 管径：根据排水流量和管道的输水距离确定管道的内径。
一般矩形管的宽高比为1:2或1:
2.5。
2. 材质：应选用合适的材料进行制作，以保证管道在长期使用中不易腐蚀，不易老化。
3. 布置方式：在矩形管道的施工过程中，应尽可能避免管道在地面之上，应采用直埋方式，以增加管道的稳定性和耐久性。
4. 埋深：根据当地气温和土质等情况来确定矩形管道的埋深，一般应在1.5米以上。
5. 通风管道：在矩形管道中，应安装通风管道，以保证管道内的空气流通和疏通。
6. 水平和垂直度：在管道的施工过程中，应注意管道的水平和垂直度，以保证管道的排水功能。
7. 密封性：在矩形管道的施工中，应尽可能保证管道的密封性，以防止矩形管道漏水。
8. 接口：在矩形管道的连接处，应采用合适的接口，以保证管道的稳定性和水密性。
9. 检查井：在管道的路线中，应按照一定的间距安装检查井，以便于管道的维护和检修。
建筑给排水常用设计参数及数据
建筑给排水常用设计参数及数据同学们，今天咱们来聊聊建筑给排水那些常用的设计参数和数据。
首先说给水方面。
比如用水量就是个很重要的参数。
像咱们家里的厨房、卫生间、浴室，每个地方用水量都不一样。
一般来说，一个人每天的生活用水量大概在100 升到200 升之间。
但像学校、办公楼这样的公共场所，用水量又会多一些。
还有水压也很关键。
水压不够，水就上不去高楼，咱们住在高层的同学可能就用不上水啦。
一般住宅的供水压力要保证在0.15 兆帕到0.35 兆帕之间。
再说说排水。
排水管道的管径大小就有讲究。
管径太小，水流不顺畅，容易堵塞；管径太大，又浪费材料。
像厨房的排水管道管径通常比卫生间的要小一点。
还有排水坡度。
要是坡度不够，水就流得慢，容易在管道里积存，时间长了也会出问题。
一般排水管道的坡度要在0.5%到1%之间。
给大家举几个例子。
有个小区，当初设计的时候水压没考虑好，高层的住户经常反映水流很小，洗澡都不方便。
还有个办公楼，排水管道管径选小了，结果经常堵塞，找人疏通可麻烦了。
消防用水也是给排水设计的重要部分。
比如消防栓的设置位置、数量，还有消防水箱的容量等等。
消防水箱的容量一般要根据建筑物的面积和高度来确定。
在热水供应方面，水温、水流量也都有相应的参数。
像洗澡水的温度，一般在40 摄氏度到50 摄氏度比较合适。
不同类型的建筑，这些参数和数据也会有所不同。
比如说医院和酒店，对给排水的要求就和普通住宅不太一样。
建筑给排水的设计参数和数据可多了，每一个都得精心计算和选择，这样才能保证咱们的房子用水方便，排水顺畅，不会出现各种各样的问题。
同学们，现在大家对建筑给排水的常用设计参数和数据是不是有了初步的了解呀？。
雨水管管径如何确定
雨水管管径怎样确立【篇一：给排水管径的计算】给水管径的估量：步骤： 1，绘制计算草图。
2：确立节点，并进行编号（阿拉伯数字）。
节点，有流量变化的地方。
以最不利点为开端点。
3：查表确立管段当量总数（当量，计算单位。
以污水池上的一般水龙头的出水量为一个当量）。
并列表。
4：查表确立管径，并依据现场实质状况进行修正。
一、如图，为jl-1 计算草图，并进行编号。
计算以下表。
二、如图，为jl-3 计算草图，并进行编号。
计算以下表。
卫生用具的给水当量表 1给排水当量与管径比较表表2【篇二：雨水管道设计重点】雨水管道设计重点：22式中q —降雨强度，（ l/s ） /hm ；i —降雨强度， mm/min 。
2（9-2 ）2暴雨强度的计算：式中—设计暴雨强度，（ l/s ） /hm ；—设计重现期， a；2（9-9 ）—降雨历时， min 。
—地方参数（待定参数），依据统计方法进行计算确立雨水设计流量计算公式雨水管渠的设计流量按下式计算：（9-12 ）式中—雨水设计流量，l/s ；—径流系数，径流量和降雨量的比值，其值小于1；—汇水面积， hm ；假设：（ 1）暴雨强度在汇水面积上的散布是均匀的；（2）单位时间径流面积的增加为常数；（3）汇水面积内陆面坡度均匀；径流系数确实定设计规范》 gb50101-2005中相关径流系数的取值见表9-3 。
径流系数值表9-322实质设计计算中，在同一块汇水面积上，兼有多种地面覆盖的状况，需要计算整个汇水面积上的均匀径流系数值。
（9-14 ）式中－汇水面积上的均匀径流系数；－汇水面积上各种地面的面积，hm ；－相应于各种地面的径流系数；－所有汇水面积，hm。
22在设计中可采纳地区综合径流系数。
国内部分城市采纳的综合径流系数值见表 9-5 。
一般城市市里的综合径流系数采纳 0.5 ～0.8 ，城市郊区的径流系数采纳 0.4 ～0.6 。
室外排水设计规范》 gb50101-2005 介绍的城市综合径流系数取值见表 9-6 。
建筑给排水管道选用应考虑的因素
作者简介：刘训涛（63），男，安徽巢湖人，合肥工业大学在读研究生，铜陵鑫铜建设监理有限责任公司项目管理部主任。
收稿日期：652006年第2期铜陵职业技术学院学报建筑给排水管道选用应考虑的因素刘训涛（合肥工业大学，安徽合肥230009）摘要：近些年来，建筑给排水的最大热点是新型管材的广泛应用。
传统的镀锌钢管和普通排水铸铁管由于易锈蚀、自重大、运输、施工不便等原因被取而代之。
目前，建筑给排水常用管材主要有塑料管、金属管和复合管三种。
本文就常用管材的一些特性、使用范围和选用应考虑的因素做一简要论述。
关键词：建筑给排水；选用；管材；塑料管；金属管；复合管；考虑因素中图分类号：TU82文献标识码：Ａ文章编号：1671－752Ｘ（2006）02-0070-02随着社会的发展,人们的生活水平不断提高，在日常生活中笔者发现，人们在美化环境时，经常不重视给排水管道的选用，产生漏水，严重的造成重大的经济损失和安全隐患、事故，给漂亮的环境造成不必要的破坏,甚至有的不合格给水管材会对水质产生二次污染，对人们的身体健康产生影响。
为帮助人们能准确选择好给排水管，本文从以下几个方面进行说明。
给水管概括起来分为三大类:金属管、金属与塑料复合管、塑料管。
1999年国务院四部委以建住房(1999)295号文下达“关于在住宅建设中淘汰落后产品的通知”，规定自2000年6月1日起在城镇新建住宅中,禁止使用冷镀锌钢管用于室内给水管道。
同时,各地可根据实际情况逐步限时禁止使用热镀锌钢管用于室内给水管道。
推广使用铝塑复合管、PE －X 管、PP －R 管等新型管材,有条件的地方可推广使用不锈钢管、铜管。
科学技术的迅速发展，我国建筑给水管材的新品种层出不穷,远远超过文件中推广使用的管材。
如:硬聚氯乙烯管(PVC －U)、改性聚丙烯管(PPC,PPB)、高密度聚乙烯管(HDPE)、改性聚乙烯管(PE －H)(P E －RT)、改性聚丙烯管(PEX)、聚丁烯(PB)、工程塑料丙烯晴-丁二烯-苯乙烯共聚物（ABS ）管、氯化聚氯乙烯(CPVC)、薄壁不锈钢管、衬塑钢管、涂塑钢管、合金管等20余种。
给排水设计怎么计算管径
给排水设计怎么计算管径在给排水系统设计中，计算管径是一个重要的步骤。
合理的管径选择可以保证系统的正常运行，减少材料和成本的浪费。
下面将介绍一种常用的计算管径的方法。
首先，我们需要了解设计的基本要求和参数。
这些参数包括流量、管道材料和斜率。
流量是指单位时间内通过管道的液体或废液的体积。
管道材料可以根据需要选择PVC、铸铁等。
斜率是指管道的倾斜程度，它对于水流畅通非常重要。
然后，我们可以按照下面的步骤进行计算：1.确定管道的流量：根据使用情况和需要，我们可以计算出单位时间内通过管道的流量。
一般通过研究先前的使用情况、参考国家规范或者进行实验来确定。
2.选择管道材料：根据具体情况，选择适合的管道材料。
不同的材料有不同的流速和管径范围。
3.计算管道的最大流速：根据管道的材料以及水流的特性，确定管道的最大流速。
这个流速应该在管道的设计范围内，不会对管道和系统产生不利影响。
4.计算管道的最小倾斜率：根据管道中流体的性质和流速，选择一个适当的最小倾斜率。
这个倾斜率可以确保管道内的液体流动顺畅，并防止积聚气体或固体杂质。
5.根据最大流速和最小倾斜率计算管道的直径：通过使用公式或者计算软件，根据流量、流速和倾斜率确定管道的直径。
这个计算可以根据流量和流速来调整，以确保管道系统的效率。
6.算法验证和优化：对计算结果进行验证和优化。
这可以通过推导公式或者使用计算软件进行验证。
通过多次优化计算，选择最合适的管径。
以上是计算管径的一般方法。
需要注意的是，在实际设计中，还需要考虑许多因素，例如支撑结构、管道连接和系统可用空间等。
此外，还应遵守相关的国家和地区管道设计标准，以保证整个系统的安全运行。
住宅建筑给排水管道的设计方法浅述
住宅建筑给排水管道的设计方法浅述住宅建筑给排水管道的设计方法主要包括下水道管道的布置和尺寸设计、排水管道的材质选择和安装、防水处理以及通风系统的设计等方面。
下面将对每一方面进行详细说明。
1. 下水道管道的布置和尺寸设计下水道系统主要包括室内下水道和管道、下水管道和公共下水道。
室内下水道的布置应合理，避免出现地下或墙体内漏水现象。
通常要求下水管道呈自上而下的坡度，确保水流顺畅流向排水口。
室内下水管道应避免弯曲和分支过多，以减少堵塞的可能性。
下水道管道的尺寸设计主要参考以下几个方面：- 管道内径：一般以流量和阻力损失为基础确定下水道管道的内径。
较大的管径可减小阻力，提高水流速度，有利于排水。
- 管道坡度：一般情况下，室内管道的坡度按照每米1%的标准设计，确保水流顺畅。
但在厨房和浴室等容易产生油脂和污垢的区域，坡度可适当增大以避免堵塞。
- 排水量：根据建筑使用的需求和排水设备的数量，计算出每个排水设备的排水量，合理安排下水道管道的尺寸。
2. 排水管道的材质选择和安装排水管道材质的选择应符合节能环保的要求，并能够承受建筑物排水系统的需求。
常用的排水管材质包括PVC管、铸铁管和玻璃钢管等。
PVC管具有成本低、安装方便等优点，适用于室内下水道和管道；铸铁管具有耐腐蚀性和耐压性好的特点，适用于户外公共下水道；玻璃钢管具有良好的耐腐蚀性和耐磨性，适用于特殊环境下的排水系统。
排水管道的安装应符合相关规范和要求：- 管道施工应符合施工技术要求，确保接头严密、无渗漏。
- 施工过程中应注意保护排水管道，避免受到外力破坏。
- 管道连接处应采用密封性好的连接方式，如橡胶密封圈或胶水密封。
3. 防水处理住宅建筑中，防水处理主要涉及到厨房、浴室、阳台等湿区的防水。
防水材料选择应符合相关规范，如使用聚乙烯防水膜、防水胶等。
防水施工过程中应注意以下几点：- 合理选择防水层的厚度，确保防水效果。
- 施工防水层时应注意防水层与管道的连接处，如灌浆密封或装置防水套管等。
建筑物给排水系统的管道布局原则
建筑物给排水系统的管道布局原则建筑物的给排水系统是保障日常生活用水和废水排放的重要部分。
合理的管道布局能够有效提高系统的使用效率，确保排水通畅，并降低维护成本。
下面将介绍建筑物给排水系统的管道布局原则。
一、功能分区原则建筑物的给排水系统可以按照功能进行划分，将不同功能的管道分区。
常见的功能分区包括生活用水区、卫生间区、厨房区等。
根据不同区域的水质和用水需求，分别设置相应的管道布局，以便管理和维修。
二、重力流原则给排水系统的主要原则是保证水的重力流动。
在管道布局时，应尽量遵循下坡的原则，使水能自然流动，减少阻力和堵塞的可能性。
对于排水系统，下坡的角度通常为1%至3%之间。
三、简化管道布局在设计给排水系统的管道布局时，应该尽量简化。
繁杂的管道布局不仅增加了施工难度，也容易造成维修和清洁困难。
合理安排管道的路径和连接，可以简化布局，提高效率。
四、合理选择管径建筑物给排水系统的管径选择直接影响系统的流量和使用效果。
通常情况下，应根据水流量和管道长度来合理选择管径。
较小的管径会提高水流速度，但会增加阻力和噪音。
较大的管径会减小阻力，但可能造成浪费。
因此，在管道布局中应根据实际需求选择适当的管径。
五、合理设置支管和放空管为了保证水流的畅通和避免负压效应的产生，建筑物给排水系统的管道布局中需要合理设置支管和放空管。
支管可以分流水流，减小管道的负荷，并提高整体系统的使用效率。
放空管可以减小管道内部的负压，避免破坏水封，起到保护系统的作用。
六、防止交叉污染交叉污染是建筑物给排水系统设计中需要避免的问题。
合理的管道布局要求将不同功能的管道进行分隔，避免因为不同管道的交叉而导致的污染。
同时，应合理设置防倒流装置，保证污水不会倒流到供水系统中，从而确保水质安全。
七、考虑维护和修理管道的维护和修理是建筑物给排水系统运行中必不可少的环节。
在管道布局时，应考虑到维修和修理的方便性。
合理设置检修口和排气阀，方便对管道进行维护和清洁。
建筑给排水管材的的选择
建筑给排水管材的的选择近年来，建筑给排水的最大热点是新型管材的广泛应用。
目前，建筑给排水常用管材主要有塑料管，金属管和复合管三种。
一、塑料管常用塑料管有:硬聚氯乙烯管(PVC—U），高密度聚乙烯管(PE—HD），交联聚乙烯管(PE-X)，无规共聚聚丙烯管(PP—R），聚丁烯管(PB),工程塑料丙烯晴—丁二烯—苯乙烯共聚物（ABS）等。
目前在建筑中用的最多的是：排水用普通UPVC管，室外排水用UPVC加筋管、双壁玻纹管，给水用PPR管、PE(X）管等。
塑料管的物理性能和钢管,铜管比较见表：塑料管的主要优点:（1）。
化学稳定性好，不受环境因素和管道内介质组分的影响,耐腐蚀性好,卫生。
（2)。
导热系数小,热传导率低,绝热保温，节能效果好。
（3）.水力性能好,管道内壁光滑，阻力系数小,不易积垢，管道阻塞机率小。
（4).相对于金属管材，密度小,材质轻,运输,安装方便，灵活,简捷，维修容易。
(5）.可自然弯曲或具有冷弯性能，可采用盘管供货方式，减少管接头数量。
其主要缺点：(1）。
力学性能差,抗冲击性不佳,刚性差，平直性也差，因而管卡及吊架设置密度高.(2）.阻燃性差,大多数塑料制品可燃，且燃烧时热分解,会释放出有毒气体和烟雾。
（3）.热膨胀系数大，在塑料管路中尤其是作为热水管，采用柔性接口，伸缩节或各种弯位等热补偿措施较多.其中以PE,PPR等聚烯烃类为最。
施工安装时必须采取相应技术措施,否则极易发生接口处因伸缩节而拉脱的问题。
(4）。
耐热性差,软化温度低，需限制排水温度,限制使用场所和控制与热源的距离来解决。
（5）抗机械冲击性差,需强化施工技术,精心施工来解决。
在超高层建筑中不能满足要求。
(6)隔声性差，塑料管的噪声大于铸铁管,管道明装且管道位置靠近卧室时,问题尤为突出。
降噪的方式,提高管道材质的隔声效果,芯层发泡管空壁管是基于这一思路而开发的;降噪的另一方式是改变水流条件，螺旋管是基于这一思路而开发。
（7）易老化，塑料管的在阳光明的照射下，即在紫外线的照射下,很容易老化，通常工厂在生产的时候需添加抗老化剂。
给排水管径的标注方法
给排水管径的标注方法一、引言给排水管道是建筑物中非常重要的系统之一，它负责将废水排出，供水引进，保障建筑物的正常使用。
在给排水系统设计中，管径的选择和标注是十分重要的一环。
本文将介绍给排水管径的标注方法，以帮助读者正确理解和应用。
二、给排水管径的定义给排水管径是指管道内径的尺寸大小，通常以毫米（mm）为单位表示。
管径的选择需要考虑到建筑物的用水量、排水量、水压等因素，以保证管道的正常运行。
三、给排水管径的标注方法给排水管径的标注方法通常遵循以下原则：1. 标注位置：给排水管道的管径标注通常位于管道图上，与管道线条平行，标注箭头方向与流向一致。
2. 标注形式：给排水管径的标注采用直径符号（⌀）加上具体的数字表示。
例如，⌀50表示管径为50毫米。
3. 标注位置与方式：标注通常采用两种方式，一种是在线上标注，一种是在线下标注。
在线上标注是指将管径标注放在管道线上方，标注文字与管道平行；在线下标注是指将管径标注放在线下方，标注文字与管道平行。
具体选择哪种方式取决于设计者的习惯和实际情况。
4. 标注排水管径：对于排水管道，标注通常放在管道的上方或下方，标注箭头指向流向。
例如，⌀100表示排水管道的管径为100毫米。
5. 标注给水管径：对于给水管道，标注通常放在管道的上方或下方，标注箭头指向流向。
例如，⌀25表示给水管道的管径为25毫米。
6. 标注变径管道：对于变径管道，标注通常放在管道的上方或下方，标注箭头指向流向，并在标注中注明变径部位的具体尺寸。
例如，⌀50/75表示管道由50毫米变径到75毫米。
7. 标注分支管道：对于分支管道，标注通常放在管道的上方或下方，标注箭头指向流向，并在标注中注明分支管道的具体尺寸。
例如，⌀50+⌀25表示分支管道由50毫米与25毫米两个管径组成。
8. 标注集中管道：对于集中管道，标注通常放在管道的上方或下方，标注箭头指向流向，并在标注中注明集中管道的具体尺寸。
例如，⌀100+⌀75+⌀50表示集中管道由100毫米、75毫米和50毫米三个管径组成。
排水管外径与公称直径
排水管外径与公称直径简介在建筑和工程领域中，排水系统起着至关重要的作用。
排水管的设计和选择是其中一个重要的环节，而其中一个重要的参数就是排水管的外径和公称直径。
本文将详细介绍排水管外径与公称直径的概念、计算方法和常见的标准。
排水管的概念排水管是指用来排放废水、雨水或其他液体的管道系统。
它们通常由不同材料制成，如塑料、铸铁、钢等，在不同的应用场景中使用。
公称直径的定义在排水管的设计和选择中，公称直径是一个常用的参数。
公称直径是指排水管的标称尺寸，用于表示管道的大小。
公称直径通常以英寸或毫米为单位表示。
外径与公称直径的关系排水管的外径是指管道外部的直径尺寸，常用单位为毫米或英寸。
排水管的外径与公称直径之间存在一定的关系。
一般情况下，排水管的外径与公称直径并不相等。
这是因为在制造排水管时，考虑到管道材料的厚度，公称直径通常小于实际的外径。
具体地说，排水管的外径可以通过公称直径与厚度的关系来计算。
计算公式如下：外径 = 公称直径 + 2 × 厚度其中，厚度是指排水管的壁厚。
需要注意的是，不同的材料和标准可能对排水管的厚度有不同的要求。
因此，在选择排水管时，除了公称直径外，对于特定的应用和标准，还要关注不同材料的具体要求。
常见的标准排水管的公称直径和外径通常根据不同的标准来确定。
以下是一些常见的标准：1.美国标准：美国标准系统使用英寸作为单位来表示公称直径和外径。
常见的排水管标准包括ASTM D2661和ASTM D2729等。
2.欧洲标准：欧洲标准系统使用毫米作为单位来表示公称直径和外径。
常见的排水管标准包括EN 1401和EN 1329等。
3.国际标准：国际标准系统通常使用毫米作为单位来表示公称直径和外径。
常见的国际标准包括ISO 3633和ISO 727等。
在选择排水管时，需要根据具体的应用和标准来确定合适的公称直径和外径。
总结排水管的外径和公称直径是在排水系统设计和选择中常用的参数。
外径表示排水管的实际尺寸，而公称直径表示管道的标称尺寸。
水表的选取与管径
水表的选取与管径建筑给水排水设计规范 GB 50015-2003 第3.4.18.1条,水表口径宜与给水管道管径一致。
专业--给排水常识2010-05-26 18:54:09 阅读193 评论1 字号：大中小订阅水表口径一般都比管径小一号，管径的规格是根据用水设备的设计流量来确定的，而水表的规格则要兼顾考虑精度问题.相对来说较小规格的水表的最小可测流量也较小，这对自来水公司来说可以更大限度减少水损.而且，水表取小一号，只是局部阻力增大一些，这对系统来说是可以接受的.以上只是自来水公司的要求，不是国家强制规定的水表分类及标准水表2009-10-24 20:19:12 阅读296 评论0 字号：大中小订阅流量计的分类原则有许多,按测量原理、测量方法和结构形式、测量目的、测量介质、测量管径、指示值显示方式等进行分类是其主要的方法。
水表的分类也基本上按这些原则。
1 按测量原理按测量原理是一种主要的分类方法。
一般可分为速度式水表和容积式水表。
（1）速度式水表安装在封闭管道中，由一个运动元件组成，并由水流运动速度直接使其获得动力速度的水表。
典型的速度式水表有旋翼式水表、螺翼式水表。
旋翼式水表中又分单流束水表和多流束水表。
（2）容积式水表安装在管道中，由一些被逐次充满和排放流体的已知容积的容室和凭借流体驱动的机构组成的水表，或简称定量排放式水表。
容积式水表一般采用活塞式结构。
2 按计量等级计量等级反映了水表的工作流量范围，尤其是小流量下的计量性能。
按照从低到高的次序，一般分为A级表、B级表、C级表、D级表，其计量性能分别达到国家标准中规定的计量登记A、B、C、D等级的相应要求。
PS：一些欧洲国家的大口径水表（如涡轮式水表或复式水表等）的工作流量范围特别宽（可以到200：1以上），也标注分段误差限和标注“B、C”等级符号，但这类表的计量等级符号的具体含义、特性流量值与国际标准ISO4064中的相应规定不同。
3 按公称口径按公称口径通常分为小口径水表和大口径水表。
给排水工程中的给水管道规范要求
给排水工程中的给水管道规范要求在给排水工程中，给水管道是承载和传输自来水的重要设施。
为了确保给水系统的正常运行和居民生活的供水安全，给水管道的设计、施工和维护都需要符合一定的规范要求。
本文将介绍给排水工程中给水管道的规范要求。
一、管材选择与标准1. 管材选择：在给水管道中，常见的管材包括金属管材和非金属管材。
金属管材主要有铝合金管、铜管和钢管等，而非金属管材则包括塑料管、复合管和玻璃钢管等。
根据具体的工程要求和使用环境，应选择合适的管材进行使用。
2. 管材标准：管材的选择应符合相关的国家标准或行业标准，以确保管材的质量和使用安全。
例如在中国，给水管道常采用的标准有GB/T 3091-2008《焊接钢管》、GB/T 8163-2008《无缝钢管》和GB/T 18742-2002《市政排水用聚氯乙烯（PVC-U）管材》等。
二、管径规范与计算1. 管径规范：给水管道的管径选择应基于建筑物的需水量和供水压力等因素进行合理计算。
一般情况下，住宅给水管道的管径为DN15～DN50，而大型建筑物或公共设施的给水管道可能需要更大的管径。
2. 管径计算：给水管道的管径计算可以采用一定的公式或经验值。
常见的计算方法有带流量法、压力损失法和经验公式法等。
根据具体情况和需要，可以选择合适的计算方法进行管径计算。
三、管道安装与材料选择1. 管道安装：给水管道的安装应符合相关的规范要求，保证管道的牢固性和密封性。
管道的安装应按照设计图纸进行，并严格控制施工质量，确保连接处无渗漏现象。
2. 材料选择：给水管道的连接件和固定件应选择符合标准要求的材料。
常用的连接方式包括法兰连接、螺纹连接和推力连接等。
固定件主要有管架、吊杆和支架等，应选用耐腐蚀、耐高温和抗拉强度高的材料。
四、管道保护与维护1. 管道保护：为了保护给水管道的安全和使用寿命，应加强对管道的防腐、防锈和保温工作。
尤其是在特殊环境下，如酸碱腐蚀环境或寒冷地区，应采取相应的防护措施，如涂覆防腐层、安装保温层等。
给排水设计怎么计算管径
给排水设计怎么计算管径
1.流量计算：
流量计算是给水系统设计中的第一步，它决定了给水管道的管径。
流
量计算可以通过以下公式进行计算：
Q=n×A×V
其中，Q表示单位时间内通过管道的水流量，n是管道中的喷嘴数量，A是单个喷嘴的截面积，V是水的流速。
流量计算有几种不同的方法：
-人口法：根据使用建筑物的人口数量进行估算。
-设备法：根据使用建筑物的设备数量进行估算。
-系统法：根据使用建筑物的总用水量进行估算。
2.管道摩阻损失计算：
管道摩阻损失是给排水系统中的常见问题，它会影响水的流速，从而
影响管道的选型和设计。
管道摩阻损失可以通过以下公式进行计算：
ΔP=λ×L/D×(V^2/2g)
其中，ΔP表示单位长度管道的压力损失，λ是摩阻系数，L是管道
的长度，D是管道的直径，V是水的流速，g是重力加速度。
摩阻系数λ可以通过查表获得，其值会根据管道种类、材料和流速
的不同而有所变化。
需要注意的是，在管道的设计中，还需要考虑其他因素，如压力损失
容限、管道材料的选择等。
此外，管道的设计还需要满足当地的标准和规
范要求。
综上所述，给排水系统中的给水管管径计算需考虑流量计算和管道摩
阻损失计算。
通过正确计算流量和摩阻损失，可以得到合适的给水管管径，从而确保系统的正常运行。
管道管径标注DN和De相关规定
管道管径标注相关规定
一、《管道元件DN（公称尺寸）的定义和选用》GB/T1047 -2005
1 范围
本标准规定了DN（公称尺寸）的定义和系列。
本标准适用于使用DN标识的相关标准中规定的管道元件。
注：也可以使用与本标准不同的其他标识尺寸方法，例如螺纹、压配、承插焊或对接焊端的管道元件，或用NPSt公称管子尺寸）,O D （外径）、ID（内径）或G（管螺纹尺寸标记）等标识的管道元件。
2 定义
DN ：用于管道系统元件的字母和数字组合的尺寸标识。
它由字母DN和后跟无因次的整数数字组成。
这个数字与端部连接件的孔径或外径（用mm表示）等特征尺寸直接相关。
注 1：除在相关标准中另有规定，字母DN后面的数字不代表测量值，也不能用于计算目的。
注 2：采用DN标识系统的那些标准，应给出DN与管道元件的尺寸的关系，例如DN/OD或DN/ID。
二、《建筑给排水制图标准》GB/T50106-2010
三、《建筑给水聚丙烯管道工程技术规范》GBT50349-2005
四、旧版国家图集《卫生设备安装》99S304
五、新版国家图集《卫生设备安装》09S304。
给排水套管安装注意事项
给排水套管安装注意事项一、套管选型。
1. 管径选择。
- 根据给排水管道的管径来确定套管的管径。
一般来说，套管的管径应比穿越的管道大1 - 2号。
例如，当给排水管道为DN100时，套管可选用DN125或DN150。
这是为了确保管道在套管内有足够的安装空间，同时也方便管道的热胀冷缩以及后期的维护检修。
如果套管管径过小，管道安装时会受到阻碍，并且在管道运行过程中，由于热胀冷缩可能会与套管发生挤压，导致管道损坏或套管破裂。
2. 套管材质。
- 对于室内给排水管道，当穿越非防水要求的楼板或墙壁时，可选用普通钢管作为套管。
但如果是穿越有防水要求的楼板、屋面或外墙时，应采用防水套管。
防水套管又分为刚性防水套管和柔性防水套管。
刚性防水套管适用于管道穿墙处不承受管道振动和伸缩变形的构（建）筑物；柔性防水套管则适用于有地震设防要求的地区，以及管道穿越伸缩缝、沉降缝等部位，因为它能适应一定程度的管道位移和变形。
二、套管安装位置。
1. 水平管道套管。
- 水平管道套管应安装在管道的中心线上。
在安装时，要使用水平仪进行测量，确保套管水平度偏差不超过规定值。
例如，对于管径较小的管道，水平度偏差应控制在每米不超过1mm。
如果套管安装不平，会导致管道在运行过程中受力不均，可能引起管道连接处漏水或者管道磨损加剧。
2. 垂直管道套管。
- 垂直管道套管应保证套管中心线与管道中心线重合。
套管的垂直度偏差也有严格要求，一般每米垂直度偏差不超过2mm。
在高层建筑中，垂直管道较长，如果套管垂直度偏差过大，会影响管道的安装质量，可能导致管道在自重作用下与套管内壁产生摩擦，损坏管道的防腐层，甚至造成管道变形，影响给排水系统的正常运行。
三、套管安装高度。
1. 穿越楼板套管。
- 当套管穿越楼板时，套管顶部应高出装饰地面20 - 50mm。
这样可以防止地面积水通过套管渗漏到下层。
如果套管顶部低于装饰地面，地面积水可能会沿着管道外壁流入套管内，进而渗漏到下层，损坏下层的装修和设施。
排水管外径与公称直径
排水管外径与公称直径1. 介绍排水管是我们日常生活中经常接触到的概念，其外径和公称直径是决定其尺寸的关键参数。
在本文档中，我们将详细介绍排水管外径与公称直径的定义和关系，以便更好地理解和使用排水管。
2. 排水管的基本概念排水管是一种用于排放污水或污水处理过程中废水的管道系统。
它通常由塑料、金属或混凝土等材料制成，具有不同的形状和尺寸。
在设计和安装排水管系统时，了解排水管的外径和公称直径是非常重要的。
3. 外径的定义排水管的外径是指管道截面的最大宽度。
它是从管道壁的一侧到相对侧管壁的距离的两倍。
外径的单位通常以毫米（mm）为标准。
4. 公称直径的定义公称直径是排水管的标准尺寸，用于标识和区分不同尺寸的管道。
公称直径是一个表示大小的整数，以毫米为单位。
它与排水管的外径密切相关，但不完全相等。
5. 外径和公称直径的关系排水管的外径和公称直径之间存在着一种关系。
具体来说，排水管的外径通常略大于公称直径。
这是因为对于同一公称直径的不同类型的排水管，其外径可能会有所不同。
这是由于不同类型的排水管使用不同的材料和制造工艺，导致每种类型的排水管具有不同的外径。
尽管外径稍大于公称直径，但公称直径仍然是指定排水管尺寸的重要参数之一。
在规划和设计排水管系统时，需要根据实际需求选择正确的公称直径。
6. 排水管外径和公称直径的选择在选择排水管的外径和公称直径时，需要考虑几个关键因素：•流量需求：根据预计的流量需求来选择正确尺寸的排水管。
较大的流量需要更大直径的管道来保证顺畅的排水。
•压力和速度：排水管的外径和公称直径也会受到流体的压力和速度的影响。
高压力和快速流动的水需要更大的管道直径来确保排水系统的稳定性和安全性。
•环境限制：有些情况下，排水管的安装受到环境限制。
例如，在狭窄的空间内安装排水管时，需要选择较小的外径和公称直径，以适应有限的空间。
通过综合考虑这些因素，可以选择适当的排水管外径和公称直径，以满足特定排水需求。
管道直径De、DN、d、ф各自的含义(给排水施工图)
管道直径De、DN、d、ф各自的含义（给排水施工图）De、DN、d、ф的各自表示范围De-- PPR、PE管、聚丙烯管外径DN-- 聚乙烯（PVC）管、铸铁管、钢塑复合管、镀锌钢管公称直径d -- 混凝土管公称直径ф-- 无缝钢管公称直径，其规格为,如ф100:108 X 4管径 DE与DN区别1、DN是指管道的公称直径——这既不是外径也不是内径（应该与管道工程发展初期与英制单位有关，通常用来描述镀锌钢管）它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；2、De主要是指管道外径（一般采用De标注的，均需要标注成外径X壁厚的形式）主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25X2.5mmDN25 De32X3mmDN32 De40X4mmDN40 De50X4mm我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN。
别外据在现场的实践经验：a、两种管道材料的连接方式不外乎：丝扣连接及法兰连接。
b、镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。
c、如果是两种不同材质的金属管道相连，要考虑是否会产生原电池反应，否则会加速活跃金属材料管道的腐蚀速度，最好要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触。
3、DN 、De、Dg的区别DN Nominal diameterDe external diameterDg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了a、各种管子的不同标注方法：1 、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径D ×壁厚表示（如D108×4、D159×4.5等）；3 、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；4、塑料管材，管径宜按产品标准的方法表示；5、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
防水套管管径
防水套管管径
防水套管的管径需要根据不同的用途和需求进行选择，以下是一些常见的防水套管管径：
1.住宅建筑：通常情况下，住宅建筑中的给排水管道采用
DN15~DN63的管径，而采暖管道则采用DN20~DN63的管径。
因此，防水套管的管径也应当根据实际情况进行选择。
2.工业建筑：在工业建筑中，不同的管道系统会有不同的管径要求。
例如，循环冷却水管道通常采用DN50~DN300的管径，而蒸汽管道则采用DN100~DN350的管径。
因此，防水套管的管径也需要根据具体情况进行选择。
3.消防管道：消防管道的管径通常根据需要进行选择。
一般情况下，消火栓管道采用DN100~DN200的管径，而自动喷水灭火系统采用DN20~DN150的管径。
因此，防水套管的管径也需要根据消防管道的具体情况进行选择。
需要注意的是，防水套管的管径应当根据国家相关标准和规范进行选择，以确保其能够满足使用要求和安全性能。
同时，在设计和安装过程中，还需要考虑到防水套管的安装位置、管道布置以及结构等因素，以确保其使用效果和安全性。
upvc管道管径
upvc管道管径UPVC管道是一种常用的管道材料，广泛应用于建筑、给排水、化工、农业灌溉等领域。
管道的管径是指管道的内径或外径，是衡量管道尺寸大小的重要参数。
UPVC管道的管径通常以毫米（mm）为单位进行标识。
常见的UPVC管道管径有20mm、25mm、32mm、40mm、50mm、63mm、75mm、90mm、110mm等。
不同的管径适用于不同的场合和需求。
在选择UPVC管道管径时，需要考虑多个因素。
首先是流体的流量要求。
流量大的场合需要选择较大的管径，以保证流体的顺畅流动。
其次是管道的压力要求。
高压力场合需要选择较大的管径，以承受更大的压力。
此外，还需要考虑管道的长度和布置方式，以及管道材料的耐腐蚀性和耐热性等因素。
UPVC管道的管径选择还需要根据具体的应用需求进行。
例如，在建筑领域，常用的UPVC管道管径有50mm、75mm、110mm等。
50mm管径适用于小型建筑物的给水系统，如住宅、办公楼等。
75mm 管径适用于中型建筑物的给水系统，如商业综合体、学校等。
110mm 管径适用于大型建筑物的给水系统，如酒店、医院等。
在给排水领域，UPVC管道的管径选择也很重要。
一般来说，给水管道的管径要比排水管道的管径大。
这是因为给水管道需要保证足够的流量，而排水管道主要是排除废水，流量要求相对较小。
根据国家标准，常用的给水管道管径有20mm、25mm、32mm、40mm、50mm 等，而排水管道管径有50mm、75mm、110mm等。
此外，UPVC管道的管径选择还需要考虑管道的连接方式。
常见的连接方式有胶接、热熔、螺纹等。
不同的连接方式对管道的管径有一定的要求。
例如，胶接连接方式适用于小口径管道，热熔连接方式适用于中口径管道，螺纹连接方式适用于大口径管道。
总之，UPVC管道的管径选择是根据具体的应用需求和场合来确定的。
在选择管径时，需要考虑流量要求、压力要求、管道长度和布置方式等因素。
合理选择管径可以保证管道系统的正常运行和安全使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑给排水管道管径的确定
前言：本文根据《建筑给水排水设计规范》(GB50015-2003)（以下简称“规范”）的规定，
通过计算，采用表格的形式列出了不同建筑给排水管道管径与卫生器具当量值之间的关系，及
不同给水管材相互替换的规律，为设计工作提供了便利。
1.给水管道的管径：
(1)计算原则：
1. 本表以建筑给排水设计中常见的用水分散型公共建筑（如幼儿园、托儿所、养老院、门诊
部、诊疗所、办公楼、商场、学校、医院、疗养院、休养所、集体宿舍2. 、旅馆、招待所、宾
馆、客运站、会展中心、公共厕所等）为计算对象：
3. 给水管道设计秒流量根据“规范”的规定，
4. 按下式计算：
q g=0.2αNg0.5
式中的α值：
建筑物名称α值
幼儿园、托儿所、养老院 1.2
门诊部、诊疗所 1.4
办公楼、商场 1.5
学校 1.8
医院、疗养院、休养所 2.0
集体宿舍、旅馆、招待所、宾馆 2.5
客运站、会展中心、公共厕所 3.0
5. 管道流速按下表选定。
公称直径（mm）15～20 25～40 50～70 ≥80
水流速度（m/s）≤1.0 ≤1.2 ≤1.5 ≤1.8
6. 关于管径：
(1) 钢管、铸铁管已考虑锈蚀和沉垢的影响。
(2) 塑料管管径、管材系列根据《热塑性塑料管材通用壁厚表》（GB/T10798-2001）并已考虑到
刚性与连接的要求。
(3) 不同(4) 管材的管径对照表：
钢管公称
DN15 DN20 DN25 DN32 DN40 DN50 DN70 DN80 DN100 DN125 DN150 直径
铸铁管公
称直径
－－－－－DN50 DN70 DN80 DN100 DN125 DN150
公称外径d20 d25 d32 d40 d50 d63 d75 －－－－
热
塑
性
塑
料
管
壁厚 2.0 2.3 2.9 3.7 4.6 5.8 6.8 －－－－
铝塑复合
管公称外
径
d20 d25 d32 d40 d50 d63 d75 －－－－
钢塑给水
复合管公
称直径
DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 说明：上表中“热塑性塑料管”为S5系列的规格；“铝塑复合管”为铝管搭接焊式铝塑复合管的规
格。
7. 有大便器延时自闭冲洗阀的管段，8. 大便器延时自闭冲洗阀的当量均以0.5计。
(2)给水管道允许连接卫生器具的当量值。
1. 给水管道（钢管）允许连接卫生器具的当量值见下表。
DN15 DN20 DN25 DN32 DN40 DN50 DN70 DN80 DN100 DN125 DN150 无延
时自闭阀0.5 1.8 7 22 39 176 485 1351 4217 9910 20027
幼儿园、托儿
所、养老院有延
时自
闭阀
－－－－ 2 75 304 1035 3643 9018 18751
无延
时自
闭阀
－ 1.3 5 16.5 29 129 356 992 3098 7280 14714
门诊部、
诊疗所有延
时自
闭阀
－－－－ 2 55 223 760 2676 6625 13776
无延
时自
闭阀
－ 1 4.5 14 25 112 310 864 2699 6342 12817
办公
楼、
商场有延
时自
－－－－ 1 48 194 662 2331 5771 12000
闭阀无延
时自闭阀－0.8 3 10 17 78 215 600 1874 4404 8901
学校
有延
时自
闭阀
－－－－ 1 33 135 460 1619 4008 8333 无延
时自闭阀- 0.6 2.5 8 14 63 174 486 1518 3567 7209
医院、疗养
院、休养所有延
时自
闭阀
－－－－ 1 27 109 372 1311 3246 6750
无延
时自
闭阀
－－ 1.6 5 9 40 111 311 971 2283 4614
集体宿舍、
旅馆、招待所、宾馆有延
时自
闭阀－－－－0.6 17 70 238 839 2077 4320
无延
时自
闭阀
－－ 1 3 6 28 77 216 674 1585 3204
客运站、会展
中心、公共厕所有延
时自
闭阀
－－－－－12 48 165 582 1442 3000
2. 其它管材与钢管允许连接卫生器具的当量值的换算关系。
DN15 DN20 DN25 DN32 DN40 DN50 DN70 DN80 DN100 DN125 DN150
钢管 1 1 1 1 1 1 1 1 1 1 1
铸铁管－－－－－0.79 －0.77 0.79 0.830.85热塑性塑
料管
1.38 1.03 1.030.77 1.080.950.71－－－－
铝塑复合
管
1.280.930.950.68 1.050.890.61－－－－
衬塑0.570.670.730.790.810.850.890.880.890.940.90
钢塑给水
复合管涂
塑
1.01 1.75 3.68 1.01 1.00 1.00 1.00 1.03 1.00 1.03 1.00
2.排水管道的管径：
(1)计算原则：
2.排水管道设计秒流量根据“规范”的规定，按下式计算：
q g=0.12αNg0.5+q max
(1) 式中的α值：
建筑物性质α值
住宅、宾馆、医院、疗养院、幼儿园、
养老院的卫生间
1.5
集体宿舍、旅馆和其它公共建筑的公共
盥洗室和厕所间
2.5
(2) 式中其它符号见“规范”。
3.排水管道坡度按下表选定。
管径DN50 DN75 DN100 DN125 DN150
坡度0.035 0.025 0.02 0.015 0.01 铸铁管
最大充满度0.5 0.6
管径d50 d75 d110 d125 d160
坡度0.035 0.025 0.02 0.015 0.01 塑料管
最大充满度0.5 0.6 4.计算管段上最大一个卫生器具的排水流量按下表选定。
管径DN50
d50
DN75
D75
≥DN100
≥d110
最大一个卫生器具的
排水流量（L/s）
0.33 0.67 2.0
(2)排水管道允许连接卫生器具的当量值
1. 铸铁排水管（n＝0.013）允许连接卫生器具的当量值见下表。
管径
建筑物性质排水管道名称
DN50 DN75 DN100 DN125 DN150
横干管647 91 514 2025
仅设伸顶通气管31031937721975
住宅、宾馆、医院、疗养院、幼
儿园、养老院的
卫生间立管
有通气立
管
－ 57915124444－横干管 2 17 33 185 729 仅设伸顶
通气管
137********
集体宿舍、旅馆和其它公共建筑
的公共盥洗室和
厕所间立管
有通气立
管
－20854416005878
2. 塑料排水管（n＝0.009）允许连接卫生器具的当量值见下表。
建筑物性质排水管道名称管径
d50 d75 d110 d125 d160 横干管9 83 446 835 5468
仅设伸顶通气管91683579343086
住宅、宾馆、医院、疗养院、幼
儿园、养老院的
卫生间立管
有通气立
管
－ － 1975604920864横干管 3 30 160 300 1968 仅设伸顶
通气管
3601283361111
集体宿舍、旅馆和其它公共建筑
的公共盥洗室和
厕所间立管
有通气立
管
－－ 71121787511
结论：在符合本表计算原则的基础上，根据给排水管道与其允许负担的当量值关系表，可以快速确定给排水管道的管径。
参考资料：
《全国民用建筑工程设计技术措施－给水排水》
《建筑给水排水设计规范》(GB50015-2003)
《北京市建筑设计技术细则－设备专业》
作者简介：贾峻，工程师，北京建筑工程学院毕业，联系地址：北京市海淀区太平路二十四号院71信箱，邮编：100850，电话：010********。
