什么是整流和逆变

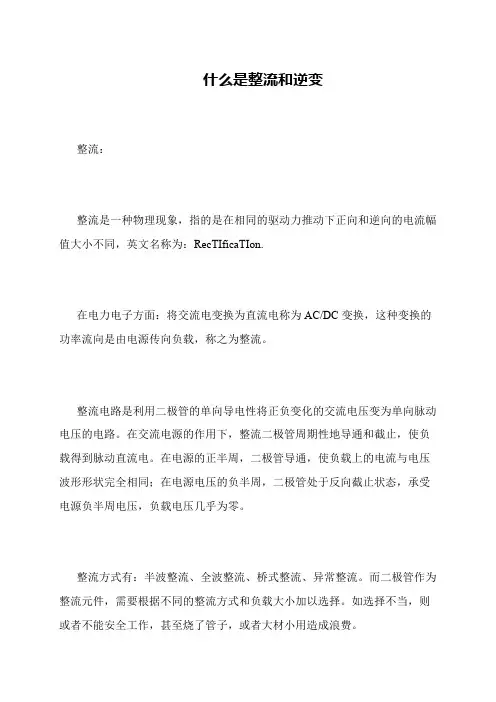

什么是整流和逆变
整流：
整流是一种物理现象，指的是在相同的驱动力推动下正向和逆向的电流幅值大小不同，英文名称为：RecTIficaTIon.
在电力电子方面：将交流电变换为直流电称为AC/DC变换，这种变换的功率流向是由电源传向负载，称之为整流。
整流电路是利用二极管的单向导电性将正负变化的交流电压变为单向脉动电压的电路。
在交流电源的作用下，整流二极管周期性地导通和截止，使负载得到脉动直流电。
在电源的正半周，二极管导通，使负载上的电流与电压波形形状完全相同；在电源电压的负半周，二极管处于反向截止状态，承受电源负半周电压，负载电压几乎为零。
整流方式有：半波整流、全波整流、桥式整流、异常整流。
而二极管作为整流元件，需要根据不同的整流方式和负载大小加以选择。
如选择不当，则或者不能安全工作，甚至烧了管子，或者大材小用造成浪费。
整流器与逆变器
逆变器中文名称：逆变器英文名称：inverter定义1：将直流转换成交流的换流器。
所属学科：电力（一级学科）；高压直流输电（二级学科）定义2：将直流电变为交流电的电源设备。
所属学科：通信科技（一级学科）；通信电源（二级学科）逆变器的工作原理：我们知道直流电是无法进行电压直接升降的而交流电就可以可以通过线圈线圈的匝数比就是电压比1.直流电可以通过震荡电路变为交流电2.得到的交流电再通过线圈升压（这时得到的是方形波的交流电）3.对得到的交流电进行整流得到正弦波AC-DC就比较简单了我们知道二极管有单向导电性可以用二极管的这一特性连成一个电桥让一端始终是流入的另一端始终是流出的这就得到了电压正弦变化的直流电如果需要平滑的直流电还需要进行整流简单的方法就是连接一个电容整流器中文名称：整流器英文名称：rectifier定义1：将交流转换成直流的换流器。
所属学科：电力（一级学科）；高压直流输电（二级学科）定义2：将交流电变换为直流电的设备。
所属学科：通信科技（一级学科）；通信电源（二级学科）桥式整流器的工作原理整流器是一个整流装置，简单的说就是将交流（AC）转化为直流（DC）的装置。
它有两个主要功能：第一，将交流电（AC）变成直流电(DC)，经滤波后供给负载，或者供给逆变器；第二，给蓄电池提供充电电压。
因此，它同时又起到一个充电器的作用。
桥式整流是对二极管半波整流的一种改进。
半波整流利用二极管单向导通特性，在输入为标准正弦波的情况下，输出获得正弦波的正半部分，负半部分则损失掉。
桥式整流器利用四个二极管，两两对接。
输入正弦波的正半部分是两只管导通，得到正的输出；输入正弦波的负半部分时，另两只管导通，由于这两只管是反接的，所以输出还是得到正弦波的正半部分。
桥式整流器对输入正弦波的利用效率比半波整流高一倍。
桥式整流是交流电转换成直流电的第一个步骤。
镇流器和整流器的作用有何区别把交流电变成直流电的设备就称为整流器。

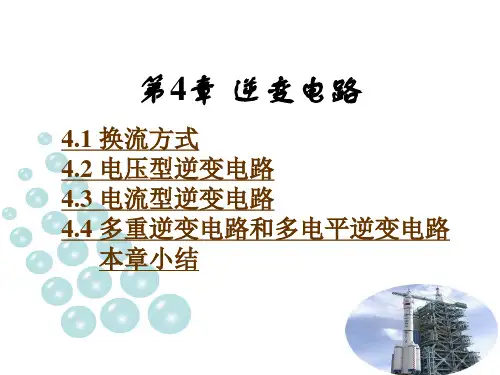

电力电子整流逆变电路讲解
4.1 换流方式 4.2 电压型逆变电路 4.3 电流型逆变电路 4.4 多重逆变电路和多电平逆变电路 本章小结
引言
■逆变的概念 ◆与整流相对应，直流电变成交流电。 ◆交流侧接电网，为有源逆变。 ◆交流侧接负载，为无源逆变，本章主要讲述无源逆变。 ■逆变与变频 ◆变频电路：分为交交变频和交直交变频两种。 ◆交直交变频由交直变换（整流）和直交变换两部分组 成，后一部分就是逆变。 ■逆变电路的主要应用 ◆各种直流电源，如蓄电池、干电池、太阳能电池等。 ◆交流电机调速用变频器、不间断电源、感应加热电源 等电力电子装置的核心部分都是逆变电路。
e) f)
O O
2 U 3
d
t
U d 3
uNN'
t
1 (uUN' uVN' uWN' ) 3
(4-7)
iU g) i h) O
d
t
O
t
图4-10 电压型三相桥式逆变电路的工作波形
◆负载参数已知时，可以由uUN的波形 求出U相电流iU的波形，图4-10g给出的 是阻感负载下 / 3时iU的波形。 ◆把桥臂1、3、5的电流加起来，就可 得到直流侧电流id的波形，如图4-10h所 示，可以看出id每隔60°脉动一次。
图4-4 电感耦合式强迫换流原理图
■换流方式总结 ◆器件换流只适用于全控型器件，其余三种方式主要是针对晶闸管而言的。 ◆器件换流和强迫换流属于自换流，电网换流和负载换流属于外部换流。 ◆当电流不是从一个支路向另一个支路转移，而是在支路内部终止流通而 变为零，则称为熄灭。
8/47
4.2 电压型逆变电路
u a) u b) u c) u d)
UN'
论述整流、逆变、斩波、交交变换四种功率变换器的工作原理
论述整流、逆变、斩波、交交变换四种功率变换器的工作原理整流、逆变、斩波、交交功率变换器是能将电力从交流转换为直流、直流转换为直流、直流转换为交流、交流转换为交流（交流控制器），变频率交流转换为交流（周波变换器）的四种类型的电力电子变换器。
变换器被广泛用于加热和灯光控制，交流和直流电源，电化学过程，直流和交流电极驱动，静态无功补偿，有源谐波滤波等等。
一、整流功率变换器的工作原理整流器的主要应用是把交流电源转为直流电源。
常见的有二极管整流变换器和晶闸管整流变换器。
二极管整流器不提供任何一种控制输出电流和电压数值的手段。
为了适用于工业过程，输出值必须在一定范围内可以控制。
通过应用机械的所谓有载抽头变换器可以完成这种控制。
作为典型情况，有载抽头变换器在整流变压器的原边控制输入的交流电压，因此也就能够在一定范围内控制输出的直流值。
通常有载抽头变换器与串联在整流器输出电路中的饱和电抗器结合使用。
通过在电抗器中引入直流电流，使线路中产生一个可变的阻抗。
因此，通过控制电抗器两端的电压降，输出值可以在比较窄的范围内控制。
其原理图1如下。
晶闸管(Thyristor)是晶体闸整流管的简称，又称作可控硅整流器(Silicon Controlled Rectifier——SCR)，以前被简称为可控硅。
由于其能承受的电压和电流容量仍然是目前电力电子器件中最高的，而且工作可靠，因此在大容量的应用场合仍然具有比较重要的地位。
可控硅是四层三端结构元件，共有三个PN结，其等效图解如图2所示当阳极A加上正向电压时，BG1和BG2管均处于放大状态。
此时，如果从控制极G输入一个正向触发信号，BG2便有基流ib2流过，经BG2放大，其集电极电流ic2=β2ib2。
因为BG2的集电极直接与BG1的基极相连，所以ib1=ic2。
此时，电流ic2再经BG1放大，于是BG1的集电极电流ic1=β1ib1=β1β2ib2。
这个电流又流回到BG2的基极，表成正反馈，使ib2不断增大，如此正向馈循环的结果，两个管子的电流剧增，可控硅使饱和导通。
逆变整流的基本原理
逆变整流的基本原理逆变整流是一种用于将交流电转换为直流电的电路技术。
它在工业、通信、能源等领域都有广泛应用，是现代电子设备中不可或缺的重要组成部分。
逆变整流的基本原理是将交流电信号经过一系列的电子元件操作，实现电流的单向流动，从而得到稳定的直流电输出。
逆变整流的基本原理可以分为两个部分来进行解释：逆变和整流。
首先，逆变是指将交流电信号转换为直流电信号的过程。
交流电信号是指在时间上正、负半周交替出现的电流或电压信号，其电流和电压的大小以及方向不断变化。
而直流电信号则是指电流或电压按固定方向和大小保持不变。
逆变的过程就是将交流电信号转换为直流电信号的过程。
逆变的实现主要依靠一个叫做逆变器的电路。
逆变器的基本组成部分是开关管和滤波电容。
当交流电流为正半周期时，开关管导通，流过滤波电容的电流通过电感器无法短路，这样电流经过整流滤波后就得到了一个正向的直流电信号。
而当交流电流为负半周期时，开关管断开，流过滤波电容的电流只能通过电感器直接短路，因此电流无法经过整流滤波，逆变器输出的电流变为零。
通过这样的开关操作，逆变器将交流电信号转换为直流电信号。
另一方面，整流是指将交流电信号的负半周去除，只保留正半周的过程。
在逆变器输出的电流中，还包括了一部分负半周的电流，这些负半周的电流无法在实际应用中被利用，甚至会对设备产生负面影响。
因此，需要进行整流，将这些负半周的电流去除。
整流的实现需要使用一个叫做整流电路的电子元件。
整流电路的基本组成部分是二极管。
二极管具有一个正向工作区域和一个反向截止区域，只有当电压极性和二极管的正向工作方向一致时，电流才能通过二极管。
因此，通过将二极管连接在逆变器的输出电路中，可以过滤掉负半周期的电流，只保留正半周期的电流。
逆变整流电路的实际应用中，还需要考虑到电流和电压的稳定性、输出功率的调节和保护等因素。
这些需要通过选择合适的电容、电感、二极管以及控制逆变器的开关管工作方式来实现。
综上所述，逆变整流的基本原理是将交流电信号通过逆变器转换为直流电信号，并通过整流电路将负半周的电流去除，只保留正半周的电流。

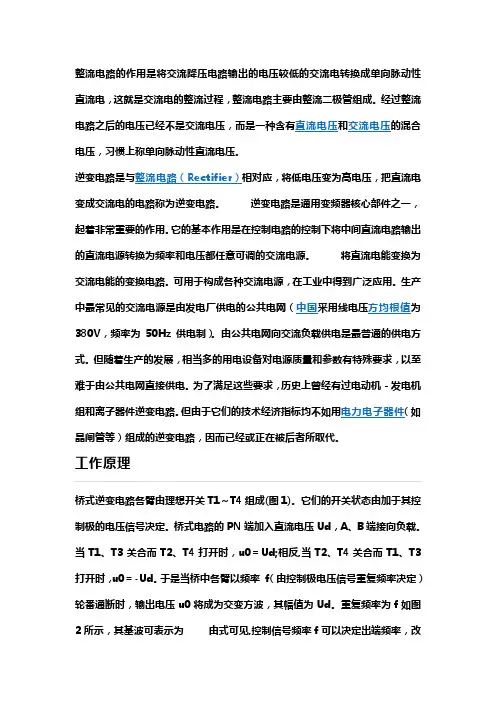

整流和逆变电路
整流电路的作用是将交流降压电路输出的电压较低的交流电转换成单向脉动性直流电，这就是交流电的整流过程，整流电路主要由整流二极管组成。
经过整流电路之后的电压已经不是交流电压，而是一种含有直流电压和交流电压的混合电压，习惯上称单向脉动性直流电压。
逆变电路是与整流电路（Rectifier）相对应，将低电压变为高电压，把直流电变成交流电的电路称为逆变电路。
逆变电路是通用变频器核心部件之一，起着非常重要的作用。
它的基本作用是在控制电路的控制下将中间直流电路输出的直流电源转换为频率和电压都任意可调的交流电源。
将直流电能变换为交流电能的变换电路。
可用于构成各种交流电源，在工业中得到广泛应用。
生产中最常见的交流电源是由发电厂供电的公共电网（中国采用线电压方均根值为380V，频率为50Hz供电制）。
由公共电网向交流负载供电是最普通的供电方式。
但随着生产的发展，相当多的用电设备对电源质量和参数有特殊要求，以至难于由公共电网直接供电。
为了满足这些要求，历史上曾经有过电动机－发电机组和离子器件逆变电路。
但由于它们的技术经济指标均不如用电力电子器件（如晶闸管等）组成的逆变电路，因而已经或正在被后者所取代。
工作原理桥式逆变电路各臂由理想开关T1～T4组成(图1)。
它们的开关状态由加于其控制极的电压信号决定。
桥式电路的PN端加入直流电压Ud，A、B端接向负载。
当T1、T3关合而T2、T4打开时，u0＝Ud;相反,当T2、T4关合而T1、T3打开时，u0＝-Ud。
于是当桥中各臂以频率 f（由控制极电压信号重复频率决定）轮番通断时，输出电压u0将成为交变方波，其幅值为Ud。
重复频率为f如图2所示，其基波可表示为由式可见,控制信号频率f可以决定出端频率，改变直流电源电压Ud可以改变基波幅值，从而实现逆变的目的。
分类为了满足不同用电设备对交流电源性能参数的不同要求，已发展了多种逆变电路，并大致可按以下方式分类。
①按输出电能的去向分，可分为有源逆变电路和无源逆变电路。
变压、逆变和整流
整流、逆变和变压首先，变压、整流和逆变都是在电力系统中对电源进行变化，但是他们含义和应用环境完全不同，但多数情况下，这三种手段是两种或三种并用的。
一、整流、逆变和变压的含义变压：变压是指利用变压器，将一种电压等级的交流电转换成同一频率的另一种电压等级的交流。
（50HZ交流电→50HZ交流电）逆变：逆变是指利用逆变电路，将直流电转化为交流电的过程。
目前逆变器一般通过MOS管来实现，从原理上可以将逆变电路分为全桥逆变和半桥逆变，从应用场景可以将逆变器分为有源逆变和无源逆变。
整流：整流是指利用整流电路将交流电转变为直流电。
常见的整流电路使用的是二极管和晶闸管组成的整流桥。
二、变压、整流电路和逆变电路1、变压：变压器是一种将一种电压等级的交流电转换成同一频率的另一种电压等级的交流电的设备，变压器是依据电磁感应原理，一次侧绕组和二次侧绕组相互绝缘，套在一个共同的闭合的磁铁芯上。
这两个绕组中一次侧绕组接交流电源，二次侧绕组接负载，且变压器输入输出电压之比等于一次侧和二次侧匝数之比，依据这个特性，变压器应用变的十分广泛。
首先，变压器在电网输配电系统中，发电厂发出电能之后，为了减少电能在电网输送过程中的损耗，经过升压变压器提升电压到一定等级之后，通过电网输送至各级变电站，通过各级降压变压器将电压降低之后，再输送至工厂、住宅、商户等地降压变压器，经过一级或者两级变压之后最终到达用户端。
2、整流：整流电路主要由二极管组成，作用于将交流电转为直流电。
整流的作用十分广泛，应用于几乎所有应用直流电的电子设备上。
整流电路一般会配合变压器使用，由于直流电压等级转换复杂，相对于使用电压为5V、6V、9V、11V、12V、24V、36V等各种电压等级电子设备，会先将市网220V或者380V电压等级的交流电利用变压器降低为相应应用等级的交流电，然后使用整流电路将变压后的交流电转变为同电压等级的直流电应用于电子设备。
例如我们的手机充电器插头，将110V-240V 50HZ的交流电，转变为5V或9V或11V的直流电给手机电池充电。
逆变整流的基本原理
逆变整流的基本原理逆变整流（Inverter Rectifier）是一种将直流电转换为交流电的器件，它能够将特定电压和电流的直流电源转化为与其频率和幅值相匹配的交流电。
逆变整流器通常由一对晶体管、功率电阻和滤波电感组成，通过适当的控制及信号调节电路，可以将电源频率和幅值转变为所需的输出频率和幅值。
逆变整流器的基本原理如下：1. 逆变：逆变整流器首先将直流电源通过逆变电路转换为交流电源。
逆变电路由晶体管组成，每个晶体管有一个开关控制电路，通过不同的开关控制方式可以实现不同的输出波形。
2. 整流：逆变整流器通常还包括整流电路，用于将逆变产生的交流电源转换为纯直流电源。
整流电路通常由二极管组成，利用二极管的导通和截止特性将交流电转换为直流电。
3. 滤波：逆变整流器还需要一个滤波电路来滤除转换过程中产生的交流干扰，以提供一个稳定的直流输出电压。
滤波电路通常由电感和电容组成，通过其特性对交流电进行滤波，减小纹波。
4. 控制：逆变整流器的输出频率和幅值通常需要被控制调节。
控制电路通常使用脉宽调制（PWM）技术，通过调整晶体管导通时间来实现对逆变整流器的输出电压和频率的控制。
逆变整流器的工作过程如下：1. 输入电流：逆变整流器的输入电流通常是直流电源，例如电池、太阳能电池板等。
2. 输入滤波：输入电流经过滤波电路，去除电源输入端的噪声和纹波。
3. 逆变：经过输入滤波后的直流电流进入逆变电路，逆变电路将直流电流转换为相应频率和幅值的交流电流。
4. 整流：逆变产生的交流电立即通过整流电路，将其转换为纯直流信号。
5. 输出滤波：从整流电路输出的直流信号进入输出滤波电路，滤波电路将纹波电流进行滤除、去噪，以获得更为稳定的输出电流。
6. 控制：逆变整流器的控制电路根据所需的输出电压和频率，通过对逆变电路的晶体管开关控制，调整输出波形。
逆变整流器的应用广泛，例如在UPS（不间断电源）、太阳能发电系统和电动汽车中都有应用。
整流逆变斩波四种电路
整流逆变斩波四种电路在我们日常生活中，电流就像水流一样，流淌在我们的设备里，让一切运转得有模有样。
但有时候，我们需要的电流形状和特性并不是那么简单的。
于是，整流、逆变、斩波这些电路就登场了，听上去是不是有点高大上？别担心，今天我们就来聊聊这四种电路，简单明了又不失幽默感，让你轻松搞懂！1. 整流电路整流电路，简单来说，就是把交流电变成直流电的魔法师。
想象一下，如果你有一条河流（交流电），但是你只想要一股平稳的小溪流（直流电），整流电路就来帮你实现这个愿望。
它主要有两种类型：半波整流和全波整流。
1.1 半波整流半波整流就像是一个只工作一半的懒虫，简单得很，只利用交流电的一个方向。
它的电流在一个周期内只“吃”一半，所以输出的电压波形就像是起伏不定的小山丘，虽然简单，但总是让人觉得不够稳定。
不过，它的结构简单，成本低，适合一些对电流要求不高的地方，比如小灯泡啥的。
1.2 全波整流再说说全波整流吧，跟懒虫相比，它就是个拼命三郎，能够充分利用交流电的两种方向。
这样输出的电流就像一条平滑的河流，稳定又持续。
全波整流用的二极管桥式整流器，虽然结构稍微复杂一点，但能给我们提供更好的电流品质，特别适合需要高稳定性电流的设备，比如手机充电器。
2. 逆变电路接下来，让我们把目光转向逆变电路。
这可是个颇具反转戏剧情节的家伙，它的工作就是把直流电“逆转”成交流电。
想象一下，一条笔直的小路（直流电），通过逆变电路，瞬间变成了蜿蜒曲折的大道（交流电），这简直是电流界的魔术啊！2.1 纯正弦波逆变器在逆变电路中，纯正弦波逆变器就像是一位高水平的厨师，做出的“菜”不仅好看还好吃。
它能生成非常接近理想的交流电波形，适合高档设备，比如音响系统、医疗设备等等。
虽然价格有点小贵，但用得安心，真的是物超所值。
2.2 方波逆变器而方波逆变器呢？就像一个小学生的手绘画，简单粗暴，输出的是一系列尖锐的波形。
虽然便宜，但对一些敏感设备可不太友好。
关于 整流 逆变 技术的书籍
关于整流逆变技术的书籍
以下是一些关于整流与逆变技术的中文书籍的推荐：
1. 《电气技术与电子技术基础》（第4版）- 李白宇、杨敬红
- 该书对整流和逆变技术进行了详细介绍，适合初学者入门。
2. 《高效率逆变器设计技术》- 孙晓刚
- 这本书以逆变器的设计为重点，包含相关的理论知识和实践经验。
3. 《电力电子技术及应用》（第2版）- 马军魁
- 该书介绍了电力电子器件、整流和逆变技术的基本原理和应用。
4. 《现代电源电子技术》- 黄国梁
- 本书详细介绍了电源电子技术的发展与应用，包括整流和逆变
技术的理论与实践。
5. 《伺服电机技术及应用》- 能源部电机系统与综合装备重点
实验室主编
- 该书详细介绍了伺服电机的原理和应用，其中涉及到整流和逆
变技术。
以上是一些推荐的中文书籍，供您参考。
