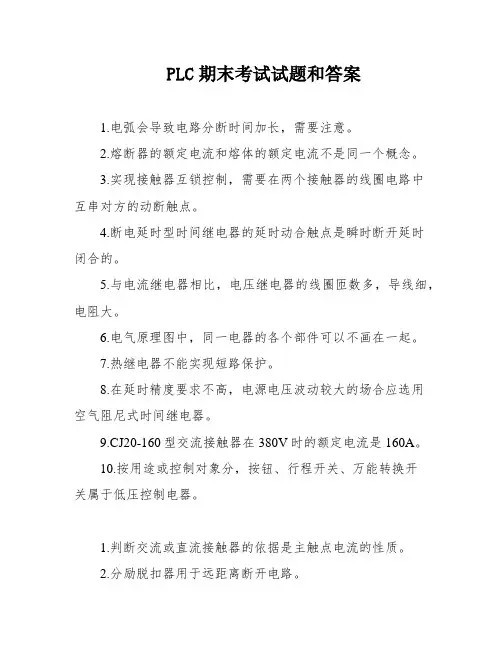

PLC期末考试试题全和答案

试题(二)答案

一、填空题（每空1分，共30分）

1.交流接触器主要由触头系统、电磁系统、和灭弧系统组成。为了减小铁心的振动和噪音，在铁心上加入短路环。

2.欠电流继电器在正常工作电流流过线圈时，衔铁是吸合状态，而当流过线圈的电流小于整定电流时衔铁释放。

3.三相闸刀开关垂直安装时，电源端应在上方，负载端应在下方。

4.复合按钮的复位顺序为：常开按钮先断开，常闭按钮后闭合。

5.根据工作电压的高低，电器分为低压电器和高压电器。

6.频敏变阻器的等效阻抗随频率的减小而减小。

7.PLC的工作方式为周期循环扫描，其工作过程分为输入采样、程序执行和输出刷新三个阶段。

8.数据寄存器D存放16 位二进制的数据，其中最高位为符号位，当最高位为1时为负数，为0时为正数。

9.FP系列PLC的输入和输出继电器采用十六进制编号，其它内部继电器为十六进制编号。

10.速度继电器常用以接受转速信号，当电动机的转子转速上升到120 r/min以上时触头动作；下降到100 r/min以下时触点复位。

11.在FP系列PLC中，EV是经过值寄存器。

12.FP系列PLC在功能指令中，R900为自诊断错误标志，R9007为操作标志，R9013为初始闭合继电器。

二、画图题（每题10分，共20分）

1.画出下列继电器的图形符号：

A．断电延时打开常闭触点；B．通电延时打开常开触点；C．复合按钮；D．热继电器常闭触点。

制回路)。

四、根据梯形图分析程序，完成下列要求：(10分）

试题（四）答案

一、填空（每空0.5分，共30分）

1、低压电器是指工作电压在_直流1500V__或_交流1200V__以下的各种电

器。

2、触器按其主触头通过电流的种类，可分为__

直流___接触器和__交流___接触器。

3、继电接触器控制电路是由各种_按钮_、__行程开关___、_继电器_、_接触器_、__熔断器等元件组成，实现对电力拖动系统的起动、调速、制动、反向等的控制和保护，以满足对生产工艺对电力拖动控制的要求。

4、热继电器是利用___电流的热效应原理来工作的保护电器，它在电路中主要用作三相异步电动机的_过载保护。

5、速度继电器主要用作_反接制动_控制。

6、时间继电器是指__用来实现触点延时接通或延时断开的控制_的电器。

7、机床电气控制系统是由许多电气元件按照一定要求联接而成，实现对机床的电气自动控制。为了便于对控制系统进行设计、分析研究、安装调试、使用和维护，需要将电气元件及其相互联接，用国家规定的_文字__、_符号和图形表示出来。这种图就是电气控制系统图。电气控制系统图包括：_电气原理图_、_电气元件接线图_、_电气元件布置图三种图。

8、在机床电控中，短路保护用_熔断器_；过载保护用热继电器_；过电流保护用_过电流继电器_。

9、PLC的每一个扫描过程分为三个阶段，分别是：输入采样阶段、程序执行阶段和输出刷新三个阶段。

10、机床中最常见的降压起动方法有Y- 转换、定子绕组串电阻和自耦变压器（补偿器）降压起动三种。

11. 可编程序控制器是一种数字运算的电子系统，专为工业环境下应用而设计。它用可编

程的存储器，用来在内部存储执行逻辑运算、须序控制、定时、计数和算术运算等操作的指令，并通过数字式、模拟式的输入和输出，控制各种类型的机械或生产过程。可编程控制器及其有关设备，都应按易于与工业控制系统联成一个整体，易于扩充的原则设计。

12. FP1-40型可编程序控制器，共有输入、输出点208__个，其中输入点的点号从__X0__到_X12F__，输出点的点号从_Y0-.到_Y12F_。

13. 机床上常用的电气制动控制线路有两种即___反接制动___和__能耗

制动________。

14. ＰＬＣ的英文全称是___Programmable_ Logic Controller____。

15. 在FP1中，R9013的功能是初始闭合继电器。

16．自动控制系统有两中最基本的形式分别是_开环控制_、_闭环控制___。

17．在控制系统中,若通过某种装置将反映输出量的信号引回来去影响控制信号，这种作用称为__反馈__。

18．对于一个自动控制系统的性能要求可以概括为三个方面：

_稳定性__、_准确性_和_快速性__。

19、触头的结构形式有桥式触头、指形触头。

20、接触器用于远距离频繁地接通或断开交直流主电路及大容量控制电路的一种自动开关电器。

21、接触器的额定通断能力是指其主触头在规定条件下可靠地接通和分断的电流值。

22、继电器是一种利用各种物理量的变化，将电量或非电量的变化转化为电磁力或使输出状态发生阶跃变化，从而通过其触头或突变量促使在同一电路或另一电路中的其他器件或装置动作的一种控制元件。

23、继电器的调节装置用以改变继电器的动作参数。

24、低压电器按用途分：低压配电电器、低压控制电器等。

25、电磁式继电器反映的是电信号，当线圈反映电压信号时，为电压继电器；当线圈反映电流信号时，为电流继电器。

26、电磁式电压继电器线圈并接在电路电压上，用于反映电路电压大小。

27、电磁式电流继电器线圈串接在电路中，用于反映电路电流的大小。

28、三相鼠笼式异步电动机Y-△降压启动时启动电流是直接启动电流

的1/3 倍，此方法只能用于定子绕组采用△接法的电动机。

三、画出多地控制的控制电路图。（共15分）

一、填空题（每空1分，共30分）

1、低压电器通常指工作在交流（）V以下，直流（）V以下的电路中，起到连接、（）、（）和调节作用的电器设备。

2、热继电器是专门用来对连续运行的电动机实现（）及（）保护，以防电动机因过热而烧毁的一种保护电器，通常是把其（）触点串接在控制电路中。

3、在电气控制技术中，通常采用（）或（）进行短路保护。

4、行程开关的工作原理和（）相同，区别在于它不是靠手的按压，而是利用（）使触头动作。

5、常用的电气制动方式有（）制动和（）制动。

6、电动机长动与点动控制区别的关键环节是（）触头是否接入。

7、当电动机容量较大，起动时产生较大的（），会引起

（）下降，因此必须采用降压起动的方法。

8、对于正常运行在（）连接的电动机，可采用星／三角形降压起动，即起动时，定子绕组先接成（），当转速上升到接近额定转速时，将定子绕组联结方式改接成（），使电动机进入（）运行状态。

9、PLC采用（）工作方式，其工作过程一般分为三个阶段，即（）、（）和（）阶段。

10、从组成结构形式上看可以将PLC分为两类：一类是（）PLC、另一类是（）PLC.

11、在PLC中有多种程序设计语言，它们是（）、（）和（）。

12、FP1-C40型PLC中的C表示其为（）单元，40表示其（）为40。

试题（五）答案

一：填空题（每空1分，共30分）

1、1200 ， 1500 ，控制，保护

2、过载，断相，常闭

3、熔断器，

断路保护器

4、按钮，生产机械运动部件的挡铁碰压

5、反接，能耗

6、自锁

7、

起动电流，电网电压
