低压成套配电柜技术要求

合集下载

低压配电柜招标技术要求完整版

低压配电柜招标技术要求HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】1 技术要求及规格概述1.1.1 工程概况1.1.2 环境条件（1）地区环境温度：-10～+43C。

（2）环境温度：-5～+40C。

（3）相对湿度：日平均值不大于95%，月平均值不大于90%（20C）。

（4）海拔高度：<2000 m。

（5）地震烈度：≤7度。

（6）振动：f10HZ时，振幅为，10 f150HZ时，加速度为。

（7）安装：户内安装，垂直安装与垂直面的倾斜角度不超过5度，整组柜排列应保持相对平整。

（8）雷暴日：中雷区。

（9）污染等级：3级。

（10）在高湿期内可能有凝露现象，投标人应采取措施防止凝露对设备的危害。

防凝露设备具有手动/自动投入功能，手动/自动投入装置每所设置一套。

1.1.3 采用标准按本技术条件提供的设备应遵循下列标准的最新版本或修订本，但不局限于这些标准：GB/ 《低压开关设备和控制设备总则》GB7947-87 《绝缘导体和裸导体的颜色标志》GB7251-97 《低压成套开关设备和控制设备》JB/T9661-99 《低压抽出式成套开关设备》JB/T5877-99 《低压固定封闭成套开关设备》GB/ 《低压系统内设备的绝缘配合第一部分：原理、要求和试验》《低压开关设备和控制设备低压开关、隔离器、隔离开关及熔断器组合电器》GB50057-94 《建筑物防雷设计规范》《低电压并联电容器》JB7113-1993 《低电压并联电容器装置》IEC112-1979 《固体绝缘材料在潮湿条件下的相对起痕指数和耐痕指数的测定方法》说明：所采用的标准均应为项目执行时的最新有效版本。

若投标人采用除上述之外的其它被承认的相关国内、国际标准，应明确提出并提供相应标准复印件，经招标人批准后方可采用。

变电所部分（A1）1.2.1 系统参数低压配电系统采用三相五线制配电系统，接地保护系统采用TN-S方式。

GGD低压配电柜柜招标技术要求

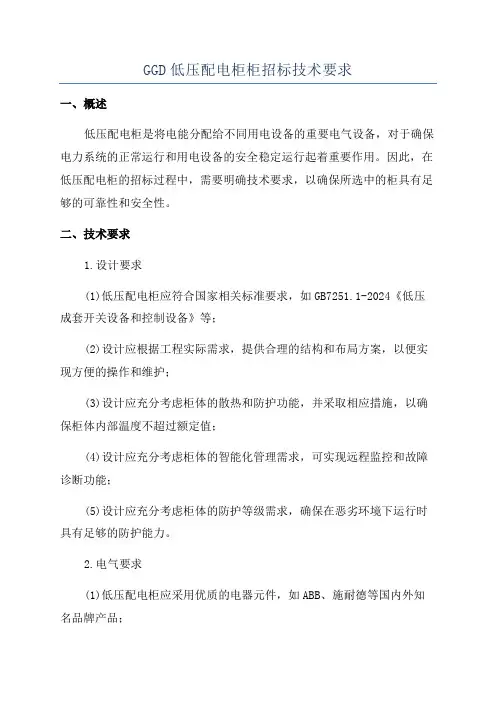

GGD低压配电柜柜招标技术要求一、概述低压配电柜是将电能分配给不同用电设备的重要电气设备，对于确保电力系统的正常运行和用电设备的安全稳定运行起着重要作用。

因此，在低压配电柜的招标过程中，需要明确技术要求，以确保所选中的柜具有足够的可靠性和安全性。

二、技术要求1.设计要求(1)低压配电柜应符合国家相关标准要求，如GB7251.1-2024《低压成套开关设备和控制设备》等；(2)设计应根据工程实际需求，提供合理的结构和布局方案，以便实现方便的操作和维护；(3)设计应充分考虑柜体的散热和防护功能，并采取相应措施，以确保柜体内部温度不超过额定值；(4)设计应充分考虑柜体的智能化管理需求，可实现远程监控和故障诊断功能；(5)设计应充分考虑柜体的防护等级需求，确保在恶劣环境下运行时具有足够的防护能力。

2.电气要求(1)低压配电柜应采用优质的电器元件，如ABB、施耐德等国内外知名品牌产品；(2)低压配电柜应根据实际需求，合理分布和布置电器元件，在充分考虑安全和可靠性的前提下，尽可能降低设备的体积和重量；(3)低压配电柜应采用合适的保护措施，如过流保护、过压保护、欠压保护等，以确保设备和用电设备的安全运行；(4)低压配电柜的接线应符合工程图纸和规范要求，确保接触可靠，防止松动和接触不良现象；(5)低压配电柜的电能计量应准确可靠，可提供清晰的电能监测和查询报表。

3.功能要求(1)低压配电柜应具备远程控制功能，可实现远程开关和调控；(2)低压配电柜应具备故障诊断和报警功能，可自动识别和定位故障，并及时报警；(3)低压配电柜应具备数据采集和传输功能，可实现电能监测和报表统计；(4)低压配电柜应具备自动分闸和闭合功能，可通过信号控制自动实现断电和并网；(5)低压配电柜应具备远程监控和操作功能，可通过手机、平板等远程设备实现对柜体的实时监控和操作。

4.其他要求(1)低压配电柜应具备良好的抗干扰能力，可在电磁干扰和抖动环境下正常运行；(2)低压配电柜应具备良好的耐久性，可在长时间运行和重复使用下保持良好性能；(3)低压配电柜的外观应美观大方，易于清洁和维护；(4)低压配电柜应具备足够的安全保护措施，如可靠的接地、防火和防雷等。

低压成套配电柜技术要求

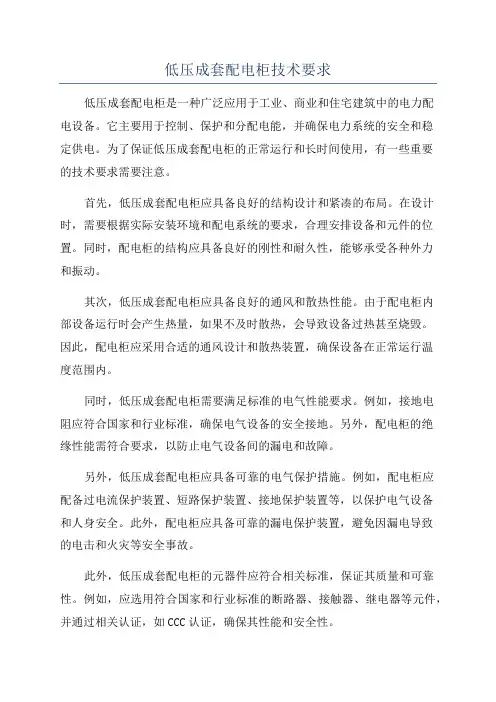

低压成套配电柜技术要求低压成套配电柜是一种广泛应用于工业、商业和住宅建筑中的电力配电设备。

它主要用于控制、保护和分配电能，并确保电力系统的安全和稳定供电。

为了保证低压成套配电柜的正常运行和长时间使用，有一些重要的技术要求需要注意。

首先，低压成套配电柜应具备良好的结构设计和紧凑的布局。

在设计时，需要根据实际安装环境和配电系统的要求，合理安排设备和元件的位置。

同时，配电柜的结构应具备良好的刚性和耐久性，能够承受各种外力和振动。

其次，低压成套配电柜应具备良好的通风和散热性能。

由于配电柜内部设备运行时会产生热量，如果不及时散热，会导致设备过热甚至烧毁。

因此，配电柜应采用合适的通风设计和散热装置，确保设备在正常运行温度范围内。

同时，低压成套配电柜需要满足标准的电气性能要求。

例如，接地电阻应符合国家和行业标准，确保电气设备的安全接地。

另外，配电柜的绝缘性能需符合要求，以防止电气设备间的漏电和故障。

另外，低压成套配电柜应具备可靠的电气保护措施。

例如，配电柜应配备过电流保护装置、短路保护装置、接地保护装置等，以保护电气设备和人身安全。

此外，配电柜应具备可靠的漏电保护装置，避免因漏电导致的电击和火灾等安全事故。

此外，低压成套配电柜的元器件应符合相关标准，保证其质量和可靠性。

例如，应选用符合国家和行业标准的断路器、接触器、继电器等元件，并通过相关认证，如CCC认证，确保其性能和安全性。

在低压成套配电柜的安装和调试过程中，需要严格按照相关规范和标准进行操作。

例如，配电柜的接线应符合电气规范，避免接错线和接触不良。

同时，也需要进行必要的测试和检查，确保配电柜的功能和性能正常。

最后，低压成套配电柜的维护和保养也非常重要。

定期检查和清洁配电柜的内部以及连接线路，及时发现和排除故障。

同时，要注意配电柜周围的环境和安全卫生，避免灰尘、湿气等对配电柜的影响。

综上所述，低压成套配电柜的技术要求包括结构设计、通风散热性能、电气性能、电气保护措施等方面。

低压配电柜技术要求范文（三篇）

低压配电柜技术要求范文一、引言低压配电柜作为现代电力系统的重要组成部分，具有将电能安全可靠地分配到各用电设备的功能，对于保障电力供应的稳定和可持续运行具有重要意义。

本文将从低压配电柜的技术要求出发，对其进行详细的介绍和分析。

二、低压配电柜的分类低压配电柜根据其功能和应用范围的不同，可分为配电配电箱、电动机控制柜、综合控制柜、自动化控制柜等。

不同类型的低压配电柜在技术要求上也会有所不同，本文以综合控制柜为例进行探讨。

三、低压配电柜的外观与结构要求1. 外观要求：低压配电柜外观应美观大方，颜色统一，不得有锈蚀、划痕等瑕疵。

标志、标牌应清晰可辩；2. 结构要求：低压配电柜结构应合理紧凑，安装固定可靠。

柜体材料应具有一定的机械强度和防腐蚀性能，并符合相关的安全标准。

四、低压配电柜的电气特性要求1. 运行电压：低压配电柜的运行电压通常为380V，符合工业用电标准；2. 额定电流：低压配电柜的额定电流应根据实际需要确定，以满足用电设备的正常工作要求；3. 高短时稳定电流：低压配电柜应具备一定的高短时稳定电流能力，以应对突发电流过大的情况；4. 分断能力：低压配电柜应具有足够的分断能力，保证在故障发生时能够快速切断电源，并防止故障扩大。

五、低压配电柜的防护等级要求根据低压配电柜的应用环境和防护需求不同，其防护等级一般为IP20-IP65。

具体要求如下：1. 防护等级：低压配电柜应符合相关标准的防护等级要求，保证其在污染、腐蚀、潮湿等恶劣环境下的正常工作；2. 防护结构：低压配电柜应具有符合防护等级的密封结构，尽量防止外界灰尘、水分等物质对设备的侵蚀；3. 防护门锁：低压配电柜应配备符合防护等级要求的防护门锁，确保柜体密封性良好。

六、低压配电柜的绝缘与接地要求1. 绝缘材料：低压配电柜应选用符合绝缘要求的材料，确保设备的绝缘性能良好；2. 绝缘强度：低压配电柜应具备足够的绝缘强度，以防止电弧击穿和绝缘故障；3. 接地电阻：低压配电柜应通过合适的接地方式，保证接地电阻符合相关标准要求，以提高设备的安全性。

低压配电柜技术要求模版

低压配电柜技术要求模版1. 引言- 低压配电柜作为电力系统中重要的组成部分，承担着电力传输和分配的重要任务。

在实际工程中，为了确保低压配电柜的安全可靠运行，有必要明确技术要求并加以实施。

2. 设备选型要求- 选用符合国家标准和规范的低压配电柜设备，确保设备性能符合项目需求。

- 设备应具备良好的耐磨损和耐腐蚀性能，以提高设备的寿命。

- 设备应具备较高的抗干扰能力，以避免外界因素对设备的影响。

3. 设备布置要求- 设备布置应符合相关安全规范，包括通风、照明和防火要求。

- 设备布置应合理，便于操作和维护。

- 设备之间的间距应符合规范要求，以确保设备之间的安全和隔离。

4. 电缆布线要求- 电缆布线应符合相关标准和规范要求，包括导线材质、截面和绝缘等级。

- 电缆应按照标准的额定电流进行选择和布线，以确保电缆的传输能力和安全性。

- 电缆布线应避免电缆的交叉和相互干扰，以提高电力系统的可靠性。

5. 安全保护要求- 低压配电柜应配置过压、欠压、过载和短路保护装置，以保护电气设备和人员的安全。

- 低压配电柜应设置熔断器和断路器，确保电流过载时能及时切断电路。

- 低压配电柜应采用可靠的接地装置，以消除接地故障和减小电气设备对人体的影响。

6. 温度和湿度要求- 低压配电柜应安装在干燥、通风良好的环境中，以保证设备的正常运行。

- 低压配电柜应避免直接受阳光照射和雨水浸泡，以防止设备受潮和损坏。

- 低压配电柜应设置温度和湿度传感器，及时监测环境参数并采取措施进行调节。

7. 操作与维护要求- 操作人员应按照相关规范要求接受专业培训，并具有相应的操作证书。

- 低压配电柜应配备齐全的操作和维护手册，以便操作人员参考。

- 定期对低压配电柜进行检查和维护，以确保设备的正常运行和安全使用。

8. 总结- 低压配电柜技术要求的明确和实施对于确保电力系统的安全和可靠运行至关重要。

合理选型、合规布线和安全保护是建立在良好的技术要求之上的基本保障。

低压配电柜招标技术要求完整版

低压配电柜招标技术要求HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】1 技术要求及规格概述1.1.1 工程概况1.1.2 环境条件（1）地区环境温度：-10～+43C。

（2）环境温度：-5～+40C。

（3）相对湿度：日平均值不大于95%，月平均值不大于90%（20C）。

（4）海拔高度：<2000 m。

（5）地震烈度：≤7度。

（6）振动：f10HZ时，振幅为，10 f150HZ时，加速度为。

（7）安装：户内安装，垂直安装与垂直面的倾斜角度不超过5度，整组柜排列应保持相对平整。

（8）雷暴日：中雷区。

（9）污染等级：3级。

（10）在高湿期内可能有凝露现象，投标人应采取措施防止凝露对设备的危害。

防凝露设备具有手动/自动投入功能，手动/自动投入装置每所设置一套。

若投标人采用除上述之外的其它被承认的相关国内、国际标准，应明确提出并提供相应标准复印件，经招标人批准后方可采用。

变电所部分（A1）1.2.1 系统参数低压配电系统采用三相五线制配电系统，接地保护系统采用TN-S方式。

低压配电柜技术要求范文

低压配电柜技术要求范文低压配电柜是供电系统中的重要组成部分，其负责接受和分配电能，并保障电力系统的安全稳定运行。

为了确保低压配电柜的正常运行，有一系列的技术要求需要满足。

以下是对低压配电柜技术要求的详细介绍。

1. 设备选型要求低压配电柜的设备选型要求应符合国家相关标准和规范。

选用的设备应具有合理的结构设计，保证柜体的可靠性和可操作性，并具备良好的隔离和防护性能。

在选型时，应根据具体使用环境和负载特点，选择合适的断路器、断路器负荷开关、接触器、继电器等电器元件，以保证设备在不同工作条件下的可靠性和安全性。

2. 绝缘性能要求低压配电柜的各种部件和分段应具有足够的绝缘性能，以防止电气故障和意外触电。

绝缘材料应符合国家与行业标准，并具备优异的耐压、耐温和耐湿性能。

各种导线、电缆、接线端子等电气连接部件应采用合适的绝缘套管和绝缘盖板进行深度保护，确保电气设备和人员的安全。

3. 过载和短路保护要求低压配电柜在过载和短路情况下应能迅速切断电源，以保护设备和电气线路不受损害。

为实现过载和短路保护，应在低压配电柜中设置合适的保护装置，如熔断器、断路器负荷开关等。

这些保护装置应具备灵敏可靠的动作特性，能够在短时间内切断电源，以防止过电流引起的设备损坏和火灾事故。

4. 火灾防护要求低压配电柜中的电气设备应采取有效的火灾防护措施，以减少火灾事故的发生，并保证消防救援的顺利进行。

配电柜的外壳和隔断板应具备耐火性能，能够抵御火焰和高温的侵蚀。

同时，配电柜内的电器元件应采用阻燃材料，以降低火灾的蔓延速度。

此外，还应设置合适的自动灭火装置和火灾报警装置，及时发现和扑灭火灾，保护人员和设备的安全。

5. 接地与绝缘要求低压配电柜应具备良好的接地和绝缘性能，以确保电气设备和人员的安全。

配电柜的接地系统应符合国家相关标准，接地电阻应小于规定值，接地引线应采用合适材质和截面积，且连接牢固可靠。

同时，配电柜的绝缘电阻应满足规定要求，电气设备的绝缘电阻应达到国家和行业标准，以防止绝缘故障和意外触电。

低压配电柜技术要求

安全技术/电气安全低压配电柜技术要求一、设备采购清单二、使用条件及标准规范：2.1遵循的主要现行标准，但不仅限于下列标准的要求：GB191 《包装贮运标志》GB7251 《低压成套开关设备和控制设备》IEC60439 《低压开关设备和控制设备组件》所有标准均会被修改，供货方在设备设计和制造中所涉及的各项规程、协议和标准必须遵循现行最新版本的中国国家标准和行业标准。

2.2环境条件a）本条的目的在于强调设备应遵照的环境条件要求，因为这会影响设备的寿命、结构和运行可靠性。

b）下列环境条件适用按合同提供的所有设备和结构，特别是对于控制和仪表及电气设备的设计和选择尤其重要。

c）供货方必须保证提供的所有材料、设备、精加工件、装置和系统在运输、卸货、搬运、储存、安装和运行中能经得起环境的条件，并且没有损坏和失灵，能长期满容量连续运行。

d）环境条件见下表三、低压配电柜技术条件3.1低压抽出式开关柜：GCS型。

3.1.1开关柜进方式：变压器低压侧出线经母排连接至电源柜1AA1开关上桩头,在主母排上引一分支至电源柜2AA1开关上桩头（若用母排连接困难，则采用3×（3×240）mm2电缆连接，连接位置必须在柜内）。

出线方式：由1AA1柜体右侧到顶部母线室与母排连接、2AA1柜体由开关下桩电缆引出。

3.1.2低压柜一次出线为：柜后出线；二次出线为；柜体右侧。

3.1.3柜门为：柜后双开门，柜前单开门。

3.1.4开关柜内断路器、接触器、热继电器等元件均采用天水二一三，一次插头选用温州德源电气有限公司产品。

3.2参数：整柜参数：1000×800×2200（宽×深×高）额定电压 380V最高工作电压 440V额定频率 50HZ额定绝缘电压 690V工频试验电压：主电路 2500V/1min辅助电路2000V/1min水平母线(铜质)3200A。

垂直母线(铜质) 630A额定短时耐受电流³50kA(1s有效值)额定峰值耐受电流³125kA辅助电路额定电压 220V3.3 防护等级为IP40。

配电柜技术要求

配电柜技术要求和参数一、总则1、供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下。

本技术规范出版时，所示版本均为有效。

所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。

有矛盾时，按现行的技术要求较高的标准执行。

《低压成套开关设备》 (GB7251)《低压成套开关设备和控制设备》 (IEC493)国际标准IEC290的有关要求二、使用环境条件1、空气温度： -30℃～40℃2、安装场所：户内3、海拔高度：不大于1000m4、户内环境相对湿度：不大于 95%5、地震烈度 8度，地面水平加速度：≤0.25g，地面垂直加速度：≤0.125g6、安装地点的倾斜度：不大于3°7、考虑日照、污秽、凝露及自然腐蚀的影响。

8、周围空气不受腐蚀性或可燃性气体、水蒸气等明显污染，安装地点无剧烈振动。

三、MNS开关柜技术参数及要求1、主要技术参数额定电压： 0.69kV额定频率： 50HZ辅助回路电压： AC220V2、主要技术要求1)技术先进、工艺美观、功能完善、稳定性高、易于维护。

2)开关柜选用MNS型,防护等级不低于IP40，内部安装板材料均须采用优质敷铝锌钢板，具有足够的刚度和强度，表面采用静电噴塑，颜色为计算机灰。

3)抽屉联锁简单可靠，联锁手柄与空开手柄合为一个手柄，一二次插件需接触可靠。

所有同规格的抽屉须具有良好的互换性。

4)电气设备（包括元器件）的选择应具有生产许可证的制造厂生产的质量可靠的优质产品。

进线断路器选用ABB公司产品，其余塑壳断路器、接触器、热继电器采用常熟开关厂生产的产品或同等性能的产品。

其它器件选型应选用国内知名品牌产品。

5)报价须含柜内铜排及并柜所需水平母排，母排均须镀锡，且接触部位须压花。

6)塑壳断路器的操作手柄应在功能单元室门关闭的情况下清晰地显示断路器的合、分位置，并能在单元门外操作断路器。

7)电容补偿柜加装排风扇和温控器，并在柜门上设置风扇开关。

低压配电柜MNS技术规范

低压配电柜MNS技术规范1. 适用范围本规范适用于低压配电柜MNS的设计、制造、检验及验收。

2. 参考标准本规范参考以下标准：- GB 7251.1-2017《低压成套开关设备和控制设备》- GB .1-2016《低压成套开关设备和控制设备》- GB -2016《低压电器设备安装工程施工及验收规范》3. 技术要求3.1 架构低压配电柜MNS采用模块化设计，每个模块之间应当符合以下要求：- 门与门框应当保持相等距离，且在有人工作区域不得大于2.0mm；- 相邻穿线槽间应当保持相等距离，且在有人工作区域不得大于2.0mm。

3.2 绝缘低压配电柜MNS的架构和外壳应当采用绝缘材料，并符合以下要求：- 绝缘材料不能分解、脆化或者粘软；- 绝缘材料的绝缘电阻应当符合标准要求，不得低于1MΩ。

3.3 电气性能低压配电柜MNS应当符合以下电气性能要求：- 额定电压：AC 400V，DC 220V- 额定电流：100A-4000A- 抗短路能力：50KA- 工频耐受电压：AC 2500V/1min- 外观检查：外观应当无损伤、损坏、漏电、迹象、变形。

4. 设计要求低压配电柜MNS在设计过程中应当符合以下要求：- 应当满足使用、运输、维护、合理分布、过载、短路等要求；- 确保配电柜在1m内每个接线处的标记符合标准要求，接线端子位置标记应当清晰明了；- 应具有漏电保护功能。

5. 制造和检验要求生产制造低压配电柜MNS应当符合以下要求：- 应当采用先进的制造工艺和合理的工艺流程；- 在测量和校验控制系统之前，应当对低压配电柜MNS进行初次检查，以确保各承载元件的固定合理、连接牢固、接触良好等。

6. 验收要求低压配电柜MNS验收应当符合以下要求：- 检查低压配电柜MNS的设计文件、制造过程、试验记录等，并应当符合标准要求；- 低压配电柜MNS产品应当符合生产许可证或者国家强制性认证规定。

7. 备品备件及售后服务要求- 应当有合格的备品备件及售后服务措施；- 确保备品备件的还原性、互换性等。

低压配电柜技术规范

低压配电柜技术规范一、引言低压配电柜在电力系统中起着至关重要的作用，它负责将电能分配到各个用电设备，保障电力的安全、稳定供应。

为了确保低压配电柜的性能和质量，制定一套严格的技术规范是必不可少的。

二、适用范围本技术规范适用于交流 50Hz、额定电压不超过 1000V 的低压配电柜的设计、制造、安装和调试。

三、引用标准低压配电柜的设计、制造和检验应符合以下相关标准：GB 72511-2013《低压成套开关设备和控制设备第 1 部分：总则》GB 72513-2017《低压成套开关设备和控制设备第 3 部分：对非专业人员可进入场地的低压成套开关设备和控制设备——配电板的特殊要求》GB/T 140481-2012《低压开关设备和控制设备第 1 部分：总则》GB/T 140482-2020《低压开关设备和控制设备第 2 部分：断路器》四、技术要求1、结构要求柜体应采用优质冷轧钢板或不锈钢板制作，厚度不小于 2mm，具备足够的强度和刚度，能够承受正常运行时的机械应力。

柜体防护等级应不低于 IP30，对于特殊环境要求，防护等级应相应提高。

柜门应具备良好的密封性能，门锁可靠，操作方便。

柜体内部应设置合理的安装梁和支撑件，便于电器元件的安装和布线。

2、电气性能要求主母线额定电流应根据实际需求确定，一般不小于 630A，额定短时耐受电流不小于 50kA（1s）。

分支母线额定电流应根据分支回路的负载确定，额定短时耐受电流不小于 30kA（1s）。

配电柜内的电器元件应符合相应的国家标准和行业标准，具备良好的电气性能和可靠性。

3、保护功能要求配电柜应具备短路保护、过载保护、漏电保护等功能。

短路保护装置应能在规定的短路电流下迅速切断电路，保护电器设备和线路不受损坏。

过载保护装置应能在负载超过额定电流一定倍数时及时动作，切断电路，防止设备过热损坏。

漏电保护装置的动作电流和动作时间应符合相关标准要求，确保人身安全。

4、接地要求柜体应设置可靠的接地装置，接地电阻应符合相关标准要求。

低压配电柜、配电箱《技术标准》

低压配电柜、配电箱技术标准1通用技术要求1.1所有高低压开关柜、配电箱（柜）必须有型式试验报告和国家质量认证中心出具的CCC、CQC证书。

1.2所有高低压开关柜、配电箱（柜）必须在项目所在地供电公司备案（若实行备案制度），并满足所在地电力系统的运行要求。

1.3所有高低压开关柜、配电箱（柜）必须严格按照国家标准、行业标准、设计图纸制造，并满足项目所在地供电公司的验收标准。

1.4高低压开关柜、配电箱（柜）内采用的元器件须满足或高于设计图纸的技术参数要求，所有元器件须有CCC、CQC认证或试验报告。

1.5 高低压开关柜、配电箱（柜）内的元器件须在指定的品牌库中选择，所有元器件须是全新的正品。

元器件参数要求专项技术要求如与制定品牌不一致的，以指定品牌及图纸设计优先考虑。

1.6 高低压开关柜、配电箱（柜）内的柜体（箱体）应按照国家标准或者行业标准制作，柜体的外形尺寸，机械强度，材质，料厚等须满足标准要求。

材料须选用国内大型钢厂的板材或者进口板材，并提供材质证明文件。

1.7高低压开关柜、配电箱（柜）内的壳体表面应采用静电喷涂处理，敷铝锌板、镀锌板等除外。

静电喷涂前，材料须经过严格的脱脂、除锈、磷化、钝化处理，保证表面的防锈防腐能力。

涂料颜色建议为灰白色，特殊情况与施工现场沟通后确定。

1.8高低压开关柜、配电箱（柜）内的所有母线应选用T2铜排（纯度99.9%以上），母线应外加热缩套管标明相序。

母线规格、加工及安装工艺应符合国家标准、行业标准及项目所在地供电公司的要求。

所有铜母线应制作完成试装无误后再进行镀锡处理，并确保所有外表面（含剪切面、冲孔面等）要均匀镀锡，确保母线的防氧化性能。

1.9 高低压开关柜、配电箱（柜）内的所有电线、电缆应采用国内大厂生产的国标产品，严禁采用非标的电线、电缆。

1.10设备制造商应有完善的质量检测手段和质量保证体系，所有高低压开关柜、配电箱（柜）必须严格按照质量保证体系要求，做好关键原材料检验、过程检验、例行检验工作，整理汇总各环节的质检记录文件，做为产品出厂合格证明文件的一部分。

低压配电柜技术要求

低压配电柜技术要求低压柜技术协议⼀、低压柜技术要求1、标准规范低压柜的设计，制造及检验应遵从最新的IEC和其他相关标准。

主要标准如下：IEC439-1GB7251母线槽应符合GB及ZBK相关标准。

2、设计要求2.1 使⽤条件：室内2.1.1 环境条件低压柜、母线槽安装在室内，室内设计温度: 最⾼40℃，最低-5℃。

场地标⾼: ～2000mm（海平⾯上）年均相对湿度: ～70%2.1.2 电源详细情况电压：380V，三相五线频率：50HZ短路电流：KA中性点接地⽅式：接地2.2 技术要求电⽓结构附：配电系统图⼀、⼆次原理及接线图额定电压：AC 380V进线母线联接⽅式：1AA5与1AA19柜顶部⽤120*10两⽚铜排并联进线母线容量：3200A 铜排120*10 两⽚出线主母线容量：3200A 铜排120*10 两⽚出线分⽀母线容量: 1000A 铜排80*8⼀⽚零排：铜排80*8⼀⽚地排：铜排40*5⼀⽚接线系统：三相五线频率：50HZ主母线短路耐受电流：KA(有效值)接地系统：TN-S2.3结构低压柜由固定的柜体和可抽出部件两⼤部分组成。

柜体分三个功能单元：母线⼩室、装置⼩室、电缆⼩室，功能单元采⽤隔板分隔。

结构形式：抽屉式柜体：2mm钢板母线：铜排，⽔平母线在柜顶3、供货内容及技术条件：低压进线：进线柜(1AA1柜)由顶部中间进线；1AA5柜与1AA19柜顶部母线连（见平⾯布置图）；低压出线：进线柜(1AA1)由主开关侧出线与⽔平母线连接；1AA2⾄1AA23⼀次电缆柜后出线，⼆次电缆柜右侧出线柜体排列：严格按柜体平⾯布置顺序排列1AA1、1AA2…1AA14从右到左排列，1AA15、1AA16…1AA23从左到右排列。

（⽆功补偿柜排后）母线槽防护等级不低于IP403.3.2 400 2#配电室：低压进线：进线柜(2AA1柜)由底部中间进线；低压出线：进线柜(2AA1)由主开关侧出线与⽔平母线连接；2AA2⾄2AA11⼀次电缆柜后出线，⼆次电缆柜右侧出线柜体排列：严格按柜体平⾯布置顺序排列2AA1、2AA2…2AA11从左到右排列。

低压配电柜国标

低压配电柜国标主要是指GB7251 系列族标准，这些标准规定了低压配电柜的设计、制造、性能、安装等方面的技术要求。

以下是低压配电柜国标的主要内容：1. 柜体：低压配电柜的柜体应具有良好的机械强度、耐腐蚀性和耐候性。

常见的柜体材料包括冷轧钢板、不锈钢等。

国标规定了柜体的尺寸、形状、颜色、标识等要求。

2. 电器装置：低压配电柜内应配备符合国家标准的电器装置，包括断路器、接触器、继电器、仪表等。

电器装置的选型、布置和连接应符合GB7251.1-2017《低压成套开关设备和控制设备》的要求。

3. 母线：低压配电柜的母线应符合GB/T 14048.1-2016《低压开关设备和控制设备用母线及导体》的标准要求。

母线的选材、截面积、敷设方式等应符合相关规定。

4. 电缆接线：低压配电柜的电缆接线应符合GB 50217-2018《电力工程电缆设计规范》的要求。

电缆接线应确保接触良好、防水、防潮、抗干扰等性能。

5. 防护措施：低压配电柜应采取有效的防护措施，包括绝缘、接地、防护等级等。

防护措施应符合GB 7251.1-2017《低压成套开关设备和控制设备》的要求。

6. 安装要求：低压配电柜的安装应符合GB 50147-2010《电气装置安装工程低压电器施工及验收规范》的要求。

安装过程中应注意柜体的垂直度、水平度、接地电阻等参数。

7. 试验和验收：低压配电柜在交付使用前，应进行试验和验收。

试验包括绝缘试验、接地电阻试验、电器装置试验等。

验收应按照GB 50147-2010《电气装置安装工程低压电器施工及验收规范》进行。

8. 售后服务：低压配电柜的生产商应提供完善的售后服务，包括产品维修、配件供应、技术支持等。

售后服务标准应符合国家相关法规和行业标准。

低压配电柜的技术要求

低压配电柜的技术要求1.分类与标准：低压配电柜按照其用途和功能可分为电力配电柜、动力配电柜和补偿配电柜等。

在国内，低压配电柜的技术要求主要参考国家标准GB7251.1-2005《低压成套开关设备和控制设备》等。

2.电气性能：低压配电柜应满足系统的电气性能要求，包括额定电压、额定频率、短时耐受电流、峰值耐受电流以及断电能力等指标。

3.结构设计：低压配电柜的外观应美观大方，方便操作和维护。

内部结构紧凑合理，配电柜内部的电器元件、电缆、接线等应按照要求布置并具有良好的通风散热性能。

4.绝缘性能：低压配电柜应具备良好的绝缘性能，以确保电器元件之间不发生漏电、短路等故障。

绝缘材料的选择应符合相关标准，并且应定期进行绝缘测试。

5.防护等级：低压配电柜应根据使用环境的要求，具备一定的防护等级。

一般来说，低压配电柜应具备防尘、防水、防腐蚀等功能。

6.防火性能：低压配电柜应具备一定的防火性能，以防止火灾扩散。

配电柜的外壳应采用阻燃材料，并且电器元件的选择应具备防火功能。

7.安全性能：低压配电柜的操作应简单方便，并且配备相应的安全防护装置，如断路器、漏电保护器等。

配电柜的接地应符合相关标准，以确保人身安全。

8.可靠性能：低压配电柜应具有良好的可靠性能，能够长时间、稳定地运行。

电器元件的选择应考虑其质量和寿命，并对配电柜进行定期维护和检修。

9.经济性：低压配电柜的选材和设计应尽可能节约成本，并且能够实现合理的能源利用。

相关标准也鼓励采用节能技术和设备，以提高整个电力系统的能效。

总结起来，低压配电柜的技术要求包括电气性能、结构设计、绝缘性能、防护等级、防火性能、安全性能、可靠性能和经济性等方面，通过合理的设计和选材，可以确保低压配电柜在电力系统中的正常运行和安全使用。
