PHILIPS PiCCO模块操作说明
picco操作规范
脉搏指示持续心输出量血流动力学监测脉搏指示持续心输出量(PiCCO)监测用于监测和计算血流动力学参数。
心输出量可以通过动脉脉搏轮廓分析法连续测量，也可以通过经肺热稀释技术间断测量。
另外，PiCCO 还监测心率、动脉收缩压、舒张压和平均压。
分析热稀释曲线的平均传输时间(MTt)和下降时间(DSt)用于计算血管内和血管外的液体容积，PiC-CO可监测胸腔内血容量(ITBV)、血管外肺水含量(EVLW)及每搏排出量变异度(SVV)等容量指标来反映机体容量状态，指导临床容量管理。
大量研究证实，lT-BV、SVV、EVLW等指标可以更准确地反应心脏前负荷和肺水肿情况，优于传统的中心静脉压和肺动脉嵌顿压。
【适应证】任何原因引起的血流动力学不稳定，或存在可能引起这些改变的危险因素，并且任何原因引起的血管外肺水增加，或存在可能引起血管外肺水增加的危险因素，均为PiCCO 监测的适应证。
PiCCO导管不经过心脏，尤其适用于肺动脉漂浮导管部分禁忌病人，如完全左束支传导阻滞，心脏附壁血栓，严重心律失常病人和血管外肺水肿增加的病人，如急性呼吸窘迫综合征(ARDS)、心力衰竭、水中毒、严重感染、重症胰腺炎、严重烧伤以及围手术期大手术病人等。
【相对禁忌证】PiCCO血流动力学监测无绝对禁忌证，对于下列情况应谨慎使用。
1．肝素过敏。
2．穿刺局部疑有感染或已有感染。
3．严重出血性疾病，或溶栓和应用大剂量肝素抗凝。
4．接受主动脉内球囊反搏治疗(IABP)病人，不能使用本设备的脉搏轮廓分析方式进行监测。
【操作步骤】1．应用Seldinger法插入上腔静脉导管。
2．应用Seldinger法于大动脉插入PiCCO动脉导管。
3．连接地线和电源线。
4．温度探头与中心静脉导管连接。
5．准备好PULSION压力传感器套装，并将其与PiCCO机器连接(图1-1)。
6．连接动脉压力电线。
7．打开机器电源开关。
8．输入病人参数。
9．换能器压力"调零"，并将换能器参考点置于腋中线第4肋间心房水平。
PHILIPS PiCCO模块操作说明
3 确认
Patient Demographics 取消
Graph Trends
主设定 主屏幕
1 输入病人“身高”“体重”
2 按 <Enter> 确认
3 按 “确认” 储存信息
6
有创压力波形校零
Hale Waihona Puke ABP无病人 成人 27 Dec SVR
ABP120/70
(91)
. Sys 更改数值
SVV
10监:4护6 仪设置 Puls6e0
姓1
C.O. C.I. ITBBVack
SV 起搏
:
性别
:
SVV
出生日期 年龄
:
HR 身高
:
体重
:
q w e r t y u i o p ( )ITBVCIlr asdf ghj kl : \
Lockz: x c v b n m < > ? GEEnDteVr 2
ShifAt lt
G<ED, VI
CFI
SVV Age HR
Tblood Low Limit: on
: Alarms
: on
T心em输p入er量1ature Unit : °
RR
C.O. C.I.
ITBV ITBVI GEDV GEDVI CFI
静AO音uffdio
暂停 报警
Cardiac Output Wedge
Calc´s
Relearn Delayed Graph Arrhy Record Trends
RR
静Au音dio
Off
报警 暂停
确认
取消
输入病人统计
Graph Trends
PiCCO 简易操作步骤
PiCCO2简易操作步骤
1．如图1正确连接导管、压力换能器、CeVOX模块和电缆线（CVC和PiCCO热稀释导管已放置）
2．开机后进入界面，输入患者信息。
如果开始监测新患者，以前所有的结果将从系统记忆中被清除。
3．进入“输入”页面。
正确输入患者身高、体重、类型和性别。
输入的体重为患者实际体重。
4．进入“监测”页面。
设定时间、日期和语言，调节报警音及亮度。
5．进入“参数显示”页面。
激活并显示需要的参数，设定参数的报警范围和显示形式。
6．进入“蛛网图设置”页面，设置蛛腿数量和参数放置位置。
7．进入“趋势设置图”，选择趋势显示的参数及时间间隔。
8．进入“测量设置”页面，输入注射液容量，建议将其设为我们推荐的最小值或以上，但最大不要超过20ml 。
9．按
进入“ScvO2校准”页面。
从CeVOX 探
头旁边抽取血样，通过血气分析仪进行分析，输入实验值进行校准。
10．将压力换能器和病人心脏呈一水平位，先和大气接通，按调零键
，然后再将压力换能器和病人端连通。
11．按
键进入热稀释测量界面，按
键基线提
示“stable ”后开始注射，注射需快而稳在5秒内完成。
10分钟内注射3次，机器自动默认为完成一次校准。
12．直接点击触摸屏上的参数区域引导进入参数设置。
根据所选择的测量功能，参数区域会自动调整。
PHILIPS PiCCO模块操作说明
PHILIPS PiCCO模块操作说明PHILIPS PiCCO模块操作说明1.介绍在本章节中，我们将会介绍PHILIPS PiCCO模块的基本概念和应用。
1.1 模块概述PHILIPS PiCCO模块是一种用于连续监测心脏功能、肺功能和血液循环的仪器。
这个模块通过测量心输出量、静脉耐受指数和中心静脉压等参数，帮助医生进行病情评估和治疗选择。
本文将详细介绍模块的操作步骤和功能。
1.2 适用范围PHILIPS PiCCO模块广泛应用于重症监护室、麻醉科和心外科等医疗领域。
它可以用于监测各种临床情况下的病人，包括危重病人、手术后病人和心脏病人等。
2.模块设置本章节将详细介绍PHILIPS PiCCO模块的设置步骤。
2.1 连接设备2.1.1 连接导管：将PHILIPS PiCCO模块连接到合适的导管，确保导管的位置正确。
2.1.2 连接监护仪：使用适当的电缆将PHILIPS PiCCO模块与监护仪连接。
确保连接稳固且电缆接口正确。
2.2 进行校准2.2.1 校准热稀释曲线：按照厂家提供的指导进行校准，确保准确测量心输出量。
2.2.2 校准中心静脉压：使用压力计校准模块中心静脉压的测量值。
3.模块操作本章节将详细介绍PHILIPS PiCCO模块的操作步骤和功能。
3.1 启动和停止3.1.1 启动模块：按下启动按钮，等待模块初始化完成。
3.1.2 停止模块：按下停止按钮，等待模块关机。
3.2 参数测量3.2.1 心输出量测量：在监护仪上选择心输出量测量功能，在指定时间内测量心输出量。
3.2.2 静脉耐受指数测量：在监护仪上选择静脉耐受指数测量功能，在指定时间内测量静脉耐受指数。
3.2.3 中心静脉压测量：在监护仪上选择中心静脉压测量功能，在指定时间内测量中心静脉压。
4.维护与故障排除本章节将提供一些PHILIPS PiCCO模块的常见问题解决方法和维护建议。
4.1 故障排除4.1.1 无法启动模块：检查电源连接是否正确，确保模块的电源开关处于打开状态。

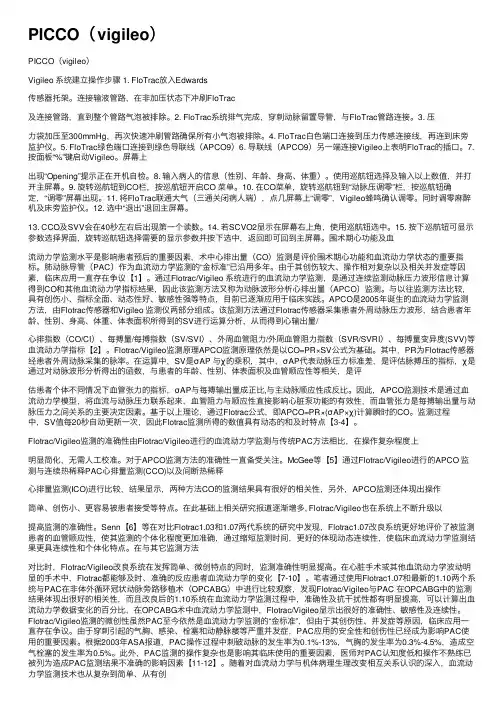

PICCO（vigileo）
