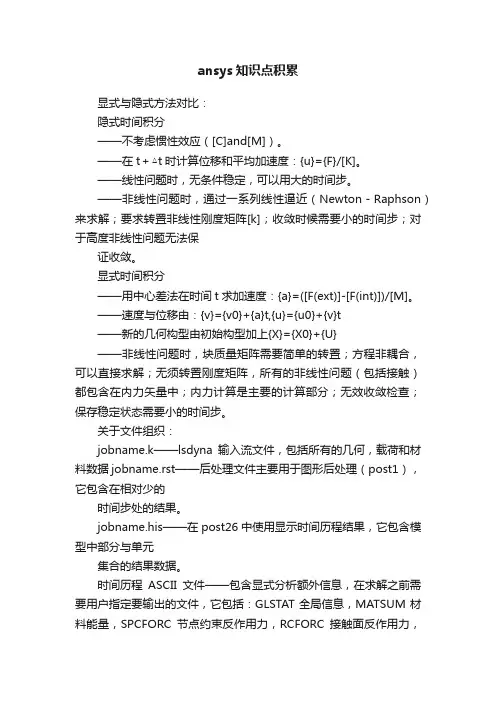

ansys知识点积累显式与隐式方法对比:隐式时间积分——不考虑惯性效应([C]and[M])。

——在t+△t时计算位移和平均加速度:{u}={F}/[K]。

——线性问题时,无条件稳定,可以用大的时间步。

——非线性问题时,通过一系列线性逼近(Newton-Raphson)来求解;要求转置非线性刚度矩阵[k];收敛时候需要小的时间步;对于高度非线性问题无法保证收敛。

显式时间积分——用中心差法在时间t求加速度:{a}=([F(ext)]-[F(int)])/[M]。

——速度与位移由:{v}={v0}+{a}t,{u}={u0}+{v}t——新的几何构型由初始构型加上{X}={X0}+{U}——非线性问题时,块质量矩阵需要简单的转置;方程非耦合,可以直接求解;无须转置刚度矩阵,所有的非线性问题(包括接触)都包含在内力矢量中;内力计算是主要的计算部分;无效收敛检查;保存稳定状态需要小的时间步。

关于文件组织:jobname.k——lsdyna输入流文件,包括所有的几何,载荷和材料数据jobname.rst——后处理文件主要用于图形后处理(post1),它包含在相对少的时间步处的结果。

jobname.his——在post26中使用显示时间历程结果,它包含模型中部分与单元集合的结果数据。

时间历程ASCII文件——包含显式分析额外信息,在求解之前需要用户指定要输出的文件,它包括:GLSTAT全局信息,MATSUM材料能量,SPCFORC节点约束反作用力,RCFORC接触面反作用力,RBDOUT刚体数据,NODOUT节点数据,ELOUT单元数据……在显式动力分析中还可以生成下列文件:D3PLOT——类似ansys中jobname.rstD3THDT——时间历程文件,类似ansys中jobname.his关于单元:ANSYS/LSDYNA有7中单元(所有单元均为三维单元):LINK160:显式杆单元;BEAM161:显式梁单元;SHELL163:显式薄壳单元;SOLID164:显式块单元;COMBI165:显式弹簧与阻尼单元;MASS166:显式结构质量;LINK167:显式缆单元显式单元与ansys隐式单元不同:——每种单元可以用于几乎所有的材料模型。

ANSYS资料整理

ANSYS资料整理

ANSYS资料整理第⼀部分⼏何模型1.⼏何模型基本要求1)某些⼩的细节对分析来讲是不重要的,就不必包含在分析模型中,如果模型是⽤其它CAD软件建的模型,那么在传到ANSYS之前把这些特征去掉2)对某些结构,⼀些如倒⾓、圆孔之类的“⼩”细节,它们可能就是发⽣最⼤应⼒的部位,此时不能忽略,这些取决于分析⽬的2.ANSYS接⼝产品IGES输⼊固然好,但由于双向翻译问题,可能会存在模型读⼊不完整的情况。

ANSYS联接产品克服了这个问题,它可以直接读⼊CAD软件“本⼟”⽂件。

ANSYS⽬前提供的联接产品有:1)Pro/E;2) UG ;3)CADDS;4)SAT;5)Parasolid3.UG输⼊选项Allow defeaturing激活(推荐):可以进⾏标准的建模操作和布尔操作Allow Defeaturing⾮激活:模型简化⼯具激活,但仅提供有限的建模操作和布尔操作Use selected layers only激活:输⼊指定的⼀部分层,然后再输⼊层号或号的范围,缺省为全部层geometry Type:⼀般默认为Solid Only4.IGES输⼊选项No defeaturing 缺省⽅法,以特殊数据格式读⼊和保存⼏何模型,以便可以修补和降低⼏何模型特征只能获得有限的建模功能⼀般需要较多的内存,⽽且速度较慢尽管它是缺省的⽅法,但⼀般不建议使⽤Defeature model 可选⽅法,以标准的ANSYS数据库格式读⼊和保存模型,没有降低特征⼯具允许使⽤完全的实体建模操作⽐缺省⽅法更快、更可靠;5.IGES输⼊检修技术1)如果输⼊不成功,关闭MERGE和Solid选项,重新输⼊完成输⼊后,如果发现⼀些⼩⾯丢失,则关掉small选项,重新输⼊模型(可能需要花费更多的时间和占⽤更多的内存)2)输⼊完成后,仔细检查模型,从中删掉不想要的图元3)使⽤No defeature缺省选项,并关掉merge, Solid和small,输⼊⽂件iges⽂件将有助于了解ANSYS发现缝隙、⼩⾯和环等的能⼒,然后merge它们以形成实体模型6.IGES的三种⼯具Defeature model 选项允许使⽤下⾯三种⼯具:拓扑修复⼯具显⽰并列⽰分开的边界,对边界和间隙进⾏marge操作,删除多余的线和⾯⼏何修复⼯具创建丢失的线和⾯,修复模型⼏何简化⼯具检查并显⽰短⼩的线或环,将分开的线或⾯连接,填充⾯或孔.,去掉突起No defeature选项允许进⾏标准的布尔操作和建模操作,但没有修复⼯具7.布尔操作Add 原来图元(线、⾯、体)及其序号消失,产⽣⼀个新的图元与序号,A1 + A2 = A3 Overlap 原来图元及其序号消失,重叠部分⽣成⼀个新的图元,其他部分也以⼀个新的图元与序号代替,A1 + A2 = A3+ A4+ A5(A3是A1和A2的重叠部分)Glue 原来图元不共⽤任何元素,Glue后两者共同拥有点、线、⾯中的或⼀种,或两种,或三种,只有公共区域的维数低于粘接图元的维数,粘接操作才有效Glue的对象必须连在⼀起,否则⽆法Glue两个连在⼀起的图元不采⽤Glue则⽆法进⾏⾯倒圆两个不共⽤任何量元素的图元必须采⽤Glue,然后在他们之间才能传输⽹格8.相切线Tangent to line: 过已知线的端点和该线外⼀点做该线的切线9.样条线的⽣成⼀般样条曲线:端点不考虑相切,为零弯曲斜率:Main Menu: Modeling > Creat > Lines > Splines > Spline thru KPS选择性样条曲线:两端点为当前坐标系下的⽮量(⼀般取柱坐标系⽅便)Main Menu: Modeling > Creat > Lines > Splines > With Options > Spline thru KPS 10.ANSYS选择From Full——从整个模型中选择;Reselect——从当前集中再选择Also Select——从整个模型中选择并添加到当前集中Unselect——从当前集中删除选中的图元第⼆部分单元1.形函数与单元阶次因为有限元求解器只解出节点的⾃由度值,需要形函数将节点⾃由度值映射到单元内的点上,形函数代表给定单元的假定表现,每个假定的单元形函数与真实情况的匹配程度直接影响求解精度。

ansys考试01

ansys考试01

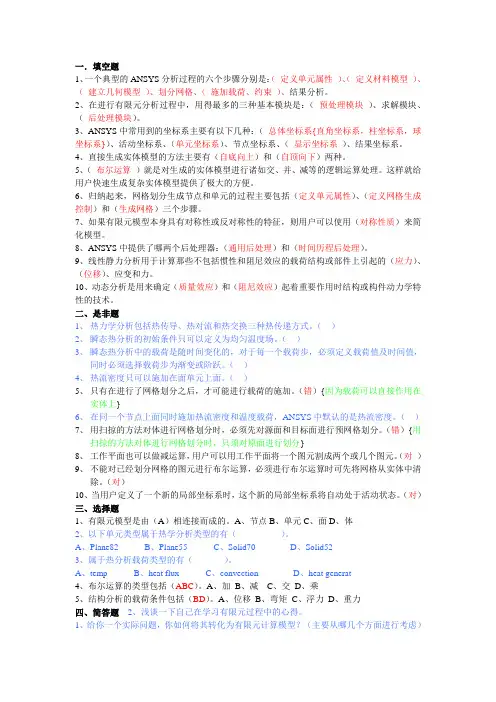

一.填空题1、一个典型的ANSYS分析过程的六个步骤分别是:(定义单元属性)、(定义材料模型)、(建立几何模型)、划分网格、(施加载荷、约束)、结果分析。

2、在进行有限元分析过程中,用得最多的三种基本模块是:(预处理模块)、求解模块、(后处理模块)。

3、ANSYS中常用到的坐标系主要有以下几种:(总体坐标系{直角坐标系,柱坐标系,球坐标系})、活动坐标系、(单元坐标系)、节点坐标系、(显示坐标系)、结果坐标系。

4、直接生成实体模型的方法主要有(自底向上)和(自顶向下)两种。

5、(布尔运算)就是对生成的实体模型进行诸如交、并、减等的逻辑运算处理。

这样就给用户快速生成复杂实体模型提供了极大的方便。

6、归纳起来,网格划分生成节点和单元的过程主要包括(定义单元属性)、(定义网格生成控制)和(生成网格)三个步骤。

7、如果有限元模型本身具有对称性或反对称性的特征,则用户可以使用(对称性质)来简化模型。

8、ANSYS中提供了哪两个后处理器:(通用后处理)和(时间历程后处理)。

9、线性静力分析用于计算那些不包括惯性和阻尼效应的载荷结构或部件上引起的(应力)、(位移)、应变和力。

10、动态分析是用来确定(质量效应)和(阻尼效应)起着重要作用时结构或构件动力学特性的技术。

二、是非题1、热力学分析包括热传导、热对流和热交换三种热传递方式。

()2、瞬态热分析的初始条件只可以定义为均匀温度场。

()3、瞬态热分析中的载荷是随时间变化的,对于每一个载荷步,必须定义载荷值及时间值,同时必须选择载荷步为渐变或阶跃。

()4、热流密度只可以施加在面单元上面。

()5、只有在进行了网格划分之后,才可能进行载荷的施加。

(错){因为载荷可以直接作用在实体上}6、在同一个节点上面同时施加热流密度和温度载荷,ANSYS中默认的是热流密度。

()7、用扫掠的方法对体进行网格划分时,必须先对源面和目标面进行预网格划分。

(错){用扫掠的方法对体进行网格划分时,只须对原面进行划分}8、工作平面也可以做减运算,用户可以用工作平面将一个图元割成两个或几个图元。

ansys上机考试题及参考答案

ansys上机考试题及参考答案

ansys上机考试题及参考答案一、选择题(每题2分,共20分)1. 在ANSYS中,以下哪个选项不是材料属性的参数?A. 弹性模量B. 泊松比C. 密度D. 摩擦系数答案:D2. ANSYS中,以下哪个命令用于定义几何体?A. /PREP7B. /POST1C. /SOLUD. /FINI答案:A3. 在ANSYS中,以下哪个选项不是施加载荷的方式?A. 压力B. 温度C. 重力D. 惯性答案:D4. ANSYS中,以下哪个选项不是网格划分的控制参数?A. 网格大小B. 网格形状C. 网格密度D. 材料属性答案:D5. 在ANSYS中,以下哪个选项不是边界条件?A. 固定支撑B. 压力载荷C. 位移约束D. 温度变化答案:B6. ANSYS中,以下哪个命令用于求解?A. /SOLUB. /PREP7C. /POST1D. /FINI答案:A7. 在ANSYS中,以下哪个选项不是后处理的功能?A. 查看应力分布B. 查看变形图C. 计算体积D. 定义材料属性答案:D8. ANSYS中,以下哪个命令用于退出求解器?A. /SOLUB. /FINIC. /PREP7D. /POST1答案:B9. 在ANSYS中,以下哪个选项不是网格划分的类型?A. 自由网格B. 映射网格C. 扫掠网格D. 材料属性答案:D10. ANSYS中,以下哪个命令用于退出前处理器?A. /PREP7B. /FINIC. /SOLUD. /POST1答案:B二、填空题(每空1分,共20分)1. 在ANSYS中,定义材料属性的命令是 _ 。

答案:MP2. 施加固定支撑的边界条件的命令是 _ 。

答案:D3. ANSYS中,查看应力分布的后处理命令是 _ 。

答案:PLNSOL, S4. 定义几何体的坐标系的命令是 _ 。

答案:CSYS5. 在ANSYS中,施加重力载荷的命令是 _ 。

答案:CE6. 退出后处理器并返回到前处理器的命令是 _ 。

ANSYS 考试试题及答案

ANSYS 考试试题及答案

、简述下面平面建模过程( 分)
建立模型
创建平板 ( 分)
在创建矩形对话框中输入
创建倒角线( 分)
弹出 对话框,分别选择矩形的两条边,单击 在对话框 中输入倒角半径 ,单击 确定。

重复倒角的命令 创建另一个倒角 在对话框 中输入倒角半径 。

通过布尔运算将多余的面积删除( 分)
选择整个面,单击 ,然后选择两条倒圆角线,单击 ,用线分离了两个面。

选则刚刚被分离的两个小面,单击 ,则生成孔板的两个倒圆角。

创建孔( 分)
输入
输入
选择角托架为布尔减运算的基体,单击 ,然后选择两个孔,单击 ,两个孔创建完成。

移动工作平面
在输入框里输入 ,单击 。

将坐标原点移动到右边框的中点上( 分)
创建右平面( 分)
在创建圆形对话框中输入
通过布尔运算将面积组合为一个整体
分别选择两部分,单击 。

创建大圆孔( 分)
在创建圆形对话框中输入
通过布尔运算生成圆孔
选择
选择孔板为布尔减运算的基体,单击 ,接着选择刚刚创建的大圆形作为被减去的部分,点击 完成整个孔板的建模。

ANSYSCFD流体工程师认证考试大纲

ANSYSCFD流体工程师认证考试大纲

一考试目标与要求ANSYS CFD(Computational Fluid Dynamics)流体工程师认证考试,是针对从事工程设计的工程师应具备的流体力学和传热学分析知识与ANSYS CFD软件应用能力而实施的技能考核与认证。

认证考试的面向对象包括航空、航天、船舶、车辆、机械、能源、化工、电子、兵器、核能等专业领域的在校本科生及研究生,以及企事业单位从事流体和热设计及分析工作的工程技术人员。

通过认证考试,可以督促考生深入掌握工程流体力学和传热学分析技能并提高软件应用的熟练度,可以帮助考生提高工程实践技能以增强就业能力。

该认证考试的成绩也可以为相关企事业单位提供招聘用人参考。

通过初级认证考试的人员,可以认为其比较系统地掌握了流体力学和传热学分析的基本概念和基本原理,能熟练使用ANSYS CFD软件完成几何建模、网格划分、设置边界条件、设置求解参数、结果后处理等工作,能通过流体力学和传热学基础理论和工程经验知识来确认仿真模型与工程问题的等效性,并能对计算结果进行准确解读和评价。

二考试内容和分值权重ANSYS CFD流体工程师认证考试的题型为选择题,包括单选题和多选题。

考试要求考生具备一定的流体力学、传热学基础知识,并对有限体积法的数值计算过程和相关处理技巧有一定了解。

要求考生可以利用基础理论,将工程实际中的流动和传热问题转化为CFD仿真问题,并能够熟练应用ANSYS CFD软件进行快速、准确的建模和计算。

1.理论基础部分(30%)●流体力学基础1.了解流体的宏观性质与微观结构,连续介质假设及其适用条件,流体的粘性、可压缩性、热膨胀性、表面张力,牛顿流体、非牛顿流体,作用在流体上的质量力与表面力;2.了解流体静力学基本方程及其应用,了解静压强、等压面的概念,了解平面与曲面上流体作用力,流体的相对平衡;3.了解拉格朗日法与欧拉法对流体运动的描述及其之间的联系,了解流线、迹线、涡量、涡管等概念;4.了解连续性方程(雷诺输运定理),动量方程(流体的受力、应力张量),能量方程(热力学定律),本构关系,状态方程等流体力学方程组及其定解条件;5.了解量纲分析与流动相似理论,流体力学中的无量纲量及其物理意义、相似原理的应用;6.了解无粘流、粘性流体的概念及其控制方程的区别;7.了解粘性流体的流动状态:层流、湍流,了解雷诺数的概念;8.了解边界层的概念,了解边界层的分离,湍流的发生,层流到湍流的转捩等现象;●传热学基础1.了解传热学的研究目标,了解热量传递的三种基本方式2.了解温度场、导热系数等概念;了解具有内热源的导热微分方程,以及单值性条件的基本概念;3.了解稳态传热和非稳态传热的概念及其区别;4.了解对流换热,牛顿冷却公式与换热系数;5.了解自然对流和强制对流的概念及其区别;6.了解热辐射的本质和特点,了解黑体、灰体、漫射体、发射率、吸收率等基本概念,了解斯蒂芬-玻尔兹曼常数;●有限体积法1.简单了解对计算区域进行空间离散化的意义,了解流体力学控制方程离散化的方法和意义;2.简单了解显式方法和隐式方法各自的形式和特点;3.简单了解对扩散项和对流项的各种离散格式的处理方法、精度和稳定性;4.简单了解不同类型的网格特点及生成方法,从而针对不同的问题选择合理的网格类型,了解网格疏密度分布的控制策略,了解壁面附近边界层网格的控制策略,了解网格质量的评判标准;2.软件操作(60%)●ANSYS软件的启动运行和用户界面1.简单了解ANSYS 软件产品的安装过程和支持的系统软硬件环境;2.掌握ANSYS workbench仿真环境的启动和重要设置项Option;3.熟悉ANSYS workbench仿真环境的Tool Box工具箱中结构分析相关各模块的用途和概念,包括但不限于几何建模、网格划分、流体力学、优化等。

ansys考试重点整理

ansys考试重点整理

ansys 考试重点整理ANSYS 复习试卷一、 填空题1. 启动 ANSYS 有 命令方式 与 菜单方式 两种方式。

2. 典型的 ANSYS 分析步骤有 创建有限元模型(预处理阶段) 、 施加载荷并求解(求解阶段)、查瞧结果(后处理阶段) 等。

3. APDL 语言的参数有 变量 参数与 数组 参数,前者有数值型与字符型,后者有数值型、字符型与 表 。

4. ANSYS 中常用的实体建模方式有 自下而上建模 与 自上而下建模 两种。

5. ANSYS 中的总体坐标系有 总体迪卡尔坐标系 [csys,0] 、 总体柱坐标系(Z)[csys,1] 、总体球坐标系 [csys,2]与总体柱坐标系 (Y)[csys,3] 。

6. ANSYS 中网格划分的方法有 自由网格划分 、 映射网格划分 、 扫掠网格划分、过渡网格划分 等。

7. ANSYS 中载荷既可以加在 实体模型 上,也可以加在 有限元模型 上。

8. ANSYS 中常用的加载方式有 直接加载 、 表格加载 与 函数加载 。

9. 在 ANSYS 中常用的结果显示方式有 图像显示 、 列表显示 、动画显示 等。

10.在 ANSYS 中结果后处理主要在 通用后处理器 (POST1) 与 时间历程后处理器 (POST26) 里完成。

11.谐响应分析中主要的三种求解方法就是 完全法 、 缩减法 、 模态叠加。

12.模态分析主要用于计算结构的 固有频率 与 振型(模态) 。

13.ANSYS 热分析可分为 稳态传热 、 瞬态传热 与 耦合分析 三类。

14.用 于 热 辐 射 中 净 热 量 传 递 的 斯 蒂 芬 - 波 尔 兹 曼 方 程 的 表 达 式 就 是法q = A 1 1F 2 ( 1T 4 2T 4 ) 。

15.热传递的方式有 热传导 、 热对流 、 热辐射 三种。

16.利用 ANSYS 软件进行耦合分析的方法有直接耦合、间接耦合两种。

二、简答题1. 有限元方法计算的思路就是什么?包含哪几个过程?答:(1)有限元就是将一个连续体结构离散成有限个单元体,这些单元体在节点处相互铰结,把荷载简化到节点上,计算在外荷载作用下各节点的位移,进而计算各单元的应力与应变。

ansys知识点

ansys知识点

ANSYS 建模师注意事项1单元尺寸大小:基于最大开裂应力准则,单元越细,应力集中越严重,开裂出现越早。

解决方法:使用半脆性裂缝模型,减小单元尺寸影响。

控制网格大小,单元尺寸不宜小于5cm控制网格划分,在容易出现应力集中地部位要避免过小的单元出现。

2施加支座:支座是个非常严重的应力集中部位,尽量避免把约束直接施加在支座上。

解决方法:加弹性垫块,利用圣维南原理减小应力集中。

加大支座部位单元尺寸,减少应力集中。

3单元网格控制:尽量使用六面体单元,尽量减少四面体单元的出现。

4钢筋选择:尽量使用整体式钢筋模型,在使用分离钢筋模型的时候,注意单元尺寸大小。

5正确选择收敛准则位移收敛准则用无穷范数,力收敛准则用2范数。

推荐使用位移收敛准则,特别是在出现应力软化或需要计算下降段的时候。

误差控制一般可以在2—3%之间,在开裂前后硬适当放宽收敛准则,破坏前后更需要放宽。

关于ANSYS分析效果受弯—强度一般都比较准,刚度要差一些。

受剪—精度依赖于裂面剪力传递系数,要调整。

受轴压—高轴压比,高围压,很难算准。

往复荷载—效果一般都不是很理想,除非很精细地调整参数。

模态分析:模态分析是研究结构动力特性一种近似方法,是系统辨别方法在工程振动领域中的应用。

模态是机械结构的固有振动特性,每一个模态具有特定的固有频率、阻尼比和模态振型。

这些模态参数可以由计算或实验分析取得,这样一个计算或试验分析过程称为模态分析。

(1)模态分析属于线性分析,即在模态分析过程中只有线性行为是有效的,如果在分析中指定了非线性单元,程序在计算过程中将忽略其非线性行为并将该单元作为线性单元处理。

(2)在模态分析中,材料的性质可以是线性的、非线性的、恒定的或温度相关的。

在分析中必须指定弹性模量和密度,但非线性性质将被忽略。

有限元ANSYS复习要点

有限元ANSYS复习要点

有限元ANSYS复习要点形函数的物理意义:单元节点位移对单元内任⼀点位移的贡献程度。

⼆、收敛性分析: 1、当⽹格⽆限⼩时,有限元解收敛于⼒学模型的精确解。

2、位移元解是下限解三、位移元收敛准则1、完备性准则(位移函数必须能反映单元的刚体位移和常应变状态。

)2、协调性准则(位移函数必须保证在相邻单元的接触⾯上位移连续或位移以及⼀阶导数连续。

)杆、平⾯和空间应⼒问题——C0连续(位移连续)梁、板壳问题——C1连续(位移及其⼀阶导数连续)平⾯和空间问题——位移连续保证相邻单元既不会开裂,也不会重叠。

1、平⾯空间结构问题:位移函数只要含有线性项和常数项就是完备的。

2、平⾯结构问题:3个刚体位移;3个常应变。

3.空间结构问题:6个刚体位移;6个常应变。

2、协调性:(1、矩形单元在边界上的位移是线性函数。

2、在边界上有两个公共节点,且有相同位移。

3、保证了相邻单元在其公共边界上位移的连续性.)⼦块Kij的物理意义:当节点j处发⽣单位位移,⽽其他节点固定时,在节点i上所施加的⼒(4)若两个三⾓形相似,且编号顺序采⽤⼀致的标记⽅法,两三⾓形单元的单元刚度矩阵⼀致。

(5)单元刚阵所有奇数⾏(列)的对应元素之和为零,所有偶数⾏(列)的对应元素之和也为零。

提⾼单元的精度:(1、增加节点2、增加旋转⾃由度3、增加插值项数(不协调模式)Q8 Q9 LST单元可以避免剪切锁定,可以⽐较好的模拟弯曲。

2.平⾯应⼒:结构形状特点:沿Z⽅向尺⼨远⼩于x,y⽅向尺⼨受⼒特点:载荷平⾏板中⾯并沿厚度⽅向均匀分布。

板前后表⾯上没有外⼒作⽤应⼒特点:由于板很薄,整个平板的所有各点沿Z轴的正应⼒分量和垂直于Z轴的⾯上的剪应⼒均为0;应⼒分量,应变分量,位移分量都认为不沿厚度变化。

平⾯应变:1)结构形状特点:沿Z⽅向尺⼨远⼤于x,y⽅向尺⼨3)变形特征:任⼀截⾯都是对称⾯2)受⼒特点:物体柱⾯上承受平⾏横截⾯并沿长度⽅向均匀分布的⾯⼒,体⼒也平⾏横截⾯并沿长度⽅向均匀分布。

ANSYS基础知识

ANSYS基础知识

• 包括了运行过程中的所有错误和警告。 ANSYS将添加 到已存在的错误文件。
– jobname.db, .dbb: 数据库文件是二进制 文件。
• 与所有的平台兼容。
– jobname.rst, .rth, .rmg, .rfl: 结果文件是二进制文件。
• 与所有平台兼容。 22
• 包括了ANSYS运算过程中的所有计算数据。
52
结构载荷(6种) 自由度约束;集中载荷;面载荷;体载荷;惯性载荷;耦合场载荷 1)自由度(DOF)约束
Main Menu > Solution > Define-Loads- Apply > -Structural- Displacement
位移边界包括零位移和非零位移. 三个平动自由度(UX、UY、UZ) 三个转动自由度(ROTX、ROTY、ROTZ)
两种分布:均匀分布和压力在一定方向上按梯度分布。
注意:面载荷是压力为正.
55
4)体载荷(温度)
Main Menu > Solution > Define-Loads- Apply > -Structural>Temperature
5)惯性载荷
Main Menu > Solution > Define-Loads- Apply > -Structural>Inertia
Solid45
单元属性
单元编号
38
ANSYS主要平面单元(等参单元) 1)Plane2:6节点的三角形结构单元。每个节点有2个自由度。
39
2)Plane42、 Plane182 :4节点的四边形结构单元。每 个节点有2个自由度。
40
3)Plane82、 Plane183 :8节点的四边形结构单元。每 个节点有2个自由度。

ansys考试

ansys考试

一.填空题1、一个典型的ANSYS分析过程的六个步骤分别是:()、()、划分网格、()、()、结果分析。

2、在进行有限元分析过程中,用得最多的三种基本模块是:()、求解模块、()。

3、ANSYS中常用到的坐标系主要有以下几种:()、活动坐标系、()、节点坐标系、()、结果坐标系。

4、直接生成实体模型的方法主要有()和()两种。

5、()就是对生成的实体模型进行诸如交、并、减等的逻辑运算处理。

这样就给用户快速生成复杂实体模型提供了极大的方便。

6、归纳起来,网格划分生成节点和单元的过程主要包括()、()和()三个步骤。

7、如果有限元模型本身具有对称性或反对称性的特征,则用户可以使用()来简化模型。

8、ANSYS中提供了哪两个后处理器:()和()。

9、线性静力分析用于计算那些不包括惯性和阻尼效应的载荷结构或部件上引起的()、()、应变和力。

10、动态分析是用来确定()和()起着重要作用时结构或构件动力学特性的技术。

二、是非题1、热力学分析包括热传导、热对流和热交换三种热传递方式。

()2、瞬态热分析的初始条件只可以定义为均匀温度场。

()3、瞬态热分析中的载荷是随时间变化的,对于每一个载荷步,必须定义载荷值及时间值,同时必须选择载荷步为渐变或阶跃。

()4、热流密度只可以施加在面单元上面。

()5、只有在进行了网格划分之后,才可能进行载荷的施加。

()6、在同一个节点上面同时施加热流密度和温度载荷,ANSYS中默认的是热流密度。

()7、用扫掠的方法对体进行网格划分时,必须先对源面和目标面进行预网格划分。

()8、工作平面也可以做减运算,用户可以用工作平面将一个图元割成两个或几个图元。

()9、不能对已经划分网格的图元进行布尔运算,必须进行布尔运算时可先将网格从实体中清除。

()10、当用户定义了一个新的局部坐标系时,这个新的局部坐标系将自动处于活动状态。

()三、选择题1、有限元模型是由()相连接而成的。

A、节点B、单元C、面D、体2、以下单元类型属于热学分析类型的有()。

秦老师给的ansys复习题部分答案

秦老师给的ansys复习题部分答案
▲ANSYS中激活坐标系采用CSYS命令:CSYS, KCN
ANSYS启动后CSYS默认为0(全局笛卡尔坐标),直到有LOCAL或者CSYS命令才改变。这个命令影响到点(K)坐标的输入类型。工作平面(WP)与全局坐标系重合。
CSYS,0!激活全局笛卡尔坐标,原点在全局坐标的原点
CSYS,1!激活全局圆柱坐标,原点在全局坐标的原点
(/PREP7
K,1
K,2,1,-2
K,3,2,5)
LARC,2,3,1
25.请写一个通过两条相交线倒角创建圆弧段的命令
(/PREP7
K,1,1,1
K,2,10,0
K,3,10,5
L,1,2
L,1,3)
LFILLT,1,2,1
26.请写出线合并(lcomb)命令的作用,当keep=0,或者当keep=1时合并之后的结果有何不同?
10.请解释命令CSWPLA,14,1的含义。
定义了局部坐标系号为14,原点在工作平面的坐标原点,其XY平面与工作平面相同的柱坐标系
11.请解释命令nrotat,2,20,2的含义。
节点坐标系旋转与当前坐标系方向相同
使节点2,4,6,8,10,12,14,16,18,20的节点坐标系方向与当前坐标系方向相同
Ansys自学提纲
ansys单位制
1.请理解ansys单位制的含义,SI单位系统是怎样的?
Ansys只给出了长度、质量、时间、温度(K开尔文)四种基本物理量的单位,而其他一些物理量如密度、压力(应力,杨氏模量)、能量的单位没有直接给,需要用户自己推导
例如,SI制
长度:m
弹性模量:2.06e^11 Pa
其中,KCN为编号,从11开始,KCS为坐标系的类型,XC, YC, ZC值采用全局坐标系,为要定义的局部坐标系的原点位置,THXY, THYZ, THZX为局部坐标系相对全局坐标系沿着各个坐标轴旋转的角度。输入过程中未给出值的符号用0默认。LOCAL的目的主要是为了建模方便以及选取便利。

ansys有限元分析考题

ansys有限元分析考题

1. ANSYS交互界面环境包含交互界面主窗口和信息输出窗口。

2. 通用后处理器提供的图形显示方式有变形图、等值线图、矢量图、粒子轨迹图以及破裂和压碎图。

3. ANSYS软件是融结构、流体、电场、磁场、声场和耦合场分析于一体的有限元分析软件。

4. 启动ANSYS 10.0的程序,进入ANSYS交互界面环境,包含主窗口和输出窗口。

5. ANSYS程序主菜单包含有前处理、求解器、通用后处理、时间历程后处理器等主要处理器,另外还有拓扑优化设计、设计优化、概率设计等专用处理器。

6. 可以图形窗口中的模型进行缩放、移动和视角切换的对话框是图形变换对话框。

7. ANSYS软件默认的视图方位是主视图方向。

8. 在ANSYS中如果不指定工作文件名,则所有文件的文件名均为 file 。

9. ANSYS的工作文件名可以是长度不超过 64 个字符的字符串,必须以字母开头,可以包含字母、数字、下划线、横线等。

10. ANSYS常用的坐标系有总体坐标系、局部坐标系、工作平面、显示坐标系、节点坐标系、单元坐标系和结果坐标系。

11. ANSYS程序提供了4个总体坐标系,分别是:总体直角坐标系,固定内部编号为0;总体柱坐标系,固定内部编号为1;总体球坐标系,固定内部编号为2;总体柱坐标系,固定内部编号为5。

12. 局部坐标系的类型分为直角坐标系、柱坐标系、球坐标系和环坐标系。

13. 局部坐标系的编号必须是大于或等于 11 的整数。

14. 选择菜单路径Utility Menu →WorkPlane→Display Working Plane,将在图形窗口显示工作平面。

15. 启动ANSYS进入ANSYS交互界面环境,最初的默认激活坐标系(当前坐标系)总是总体直角坐标系。

16. ANSYS实体建模的思路(方法)有两种,分别是自底向上的实体建模和自顶向下的实际建模。

17. 定义单元属性的操作主要包括定义单元类型、定义实常数和定义材料属性等。

ansys考试题

ansys考试题

1、使用ansys可以进行的分析类型有哪些结构分析、热分析、电磁分析、流体分析以及耦合场分析2、ANSYS典型分析过程由哪三个部分组成前处理、求解计算和后处理3、ansys第一次运行时缺省的文件名是什么 File4、前处理模块主要包括哪两部分参数定义和建立有限元模型5、简述ANSYS软件的分析具体求解步骤具体步骤如下:1)启动ansys。

已交互模式进入ansys,定义工作文件名2)设定单元类型。

对于任何分析,必须在单元库中选择一个或几个合适分析的单元类型,单元类型决定了辅加的自由度,许多单元还要设置一些单元选项,诸如单元特性和假设3)定义材料属性。

材料属性是与结构无关的本构属性,例如杨氏模量、密度等,一个分析中可以定义多种材料,每种材料设定一个材料编号。

4)对几何模型划分网格5)加载6)结果后处理6、ansys常用的文件类型有哪些1) ansys数据库文件,记录有限元单元、节点、载荷等数据,它包含了所有的输入数据和部分结果数据。

2) ansys日志文件,以追加式记录所有执行过的命令,使用INPUT命令读取,可以对崩溃的系统或严重的用户错误进行恢复。

3) ANSYS出错记录文件,记录所有运行中的警告、错误信息。

4) ANSYS输出文件,记录命令执行情况5) ANSYS结果文件,记录一般结构分析的结果数据 6) ANSYS结果文件,记录一般热分析的结果数据7) ANSYS结果文件,记录一般磁场分析的结果数据7、ANSYS使用的模型可分为哪两大类实体模型和有限元模型,其中实体模型不参与有限元分析8、ANSYS的整体坐标系有哪三类笛卡尔坐标系、柱坐标系、球坐标系9、在ansys对话框中”OK”按钮和“Apply”按钮的区别是什么在ansys对话框中“OK”按钮表示执行操作,并退出此对话框;而“apply”按钮表示执行操作,但并不退出此对话框,可以重复执行操作。

10、ANSYS软件中提供了的创建模型的方法有哪些Ansys软件中提供了多种创建模型的方法,包括输入从CAD软件中创建的实体模型和有限元模型以及直接建模和实体建模。

ansys有限元分析考题

ansys有限元分析考题

1. ANSYS交互界面环境包含交互界面主窗口和信息输出窗口。

2. 通用后处理器提供的图形显示方式有变形图、等值线图、矢量图、粒子轨迹图以及破裂和压碎图。

3. ANSYS软件是融结构、流体、电场、磁场、声场和耦合场分析于一体的有限元分析软件。

4. 启动ANSYS 10.0的程序,进入ANSYS交互界面环境,包含主窗口和输出窗口。

5. ANSYS程序主菜单包含有前处理、求解器、通用后处理、时间历程后处理器等主要处理器,另外还有拓扑优化设计、设计优化、概率设计等专用处理器。

6. 可以图形窗口中的模型进行缩放、移动和视角切换的对话框是图形变换对话框。

7. ANSYS软件默认的视图方位是主视图方向。

8. 在ANSYS中如果不指定工作文件名,则所有文件的文件名均为 file 。

9. ANSYS的工作文件名可以是长度不超过 64 个字符的字符串,必须以字母开头,可以包含字母、数字、下划线、横线等。

10. ANSYS常用的坐标系有总体坐标系、局部坐标系、工作平面、显示坐标系、节点坐标系、单元坐标系和结果坐标系。

11. ANSYS程序提供了4个总体坐标系,分别是:总体直角坐标系,固定内部编号为0;总体柱坐标系,固定内部编号为1;总体球坐标系,固定内部编号为2;总体柱坐标系,固定内部编号为5。

12. 局部坐标系的类型分为直角坐标系、柱坐标系、球坐标系和环坐标系。

13. 局部坐标系的编号必须是大于或等于 11 的整数。

14. 选择菜单路径Utility Menu →WorkPlane→Display Working Plane,将在图形窗口显示工作平面。

15. 启动ANSYS进入ANSYS交互界面环境,最初的默认激活坐标系(当前坐标系)总是总体直角坐标系。

16. ANSYS实体建模的思路(方法)有两种,分别是自底向上的实体建模和自顶向下的实际建模。

17. 定义单元属性的操作主要包括定义单元类型、定义实常数和定义材料属性等。

ANSYS结构分析基础知识

ANSYS结构分析基础知识

ANSYS结构分析基础知识9890501 发表于: 2007-6-17 00:51 来源: 半导体技术天地ANSYS结构分析概览:1.结构分析的目的:用于确定结构的变形、应变、应力及反作用力等.2.结构分析的类型:◎静力分析-用于静态载荷,可以考虑结构的线性及非线性行为,例如: 大变形、大应变、应力刚化、接触、塑性、超弹及蠕变等.◎模态分析-计算线性结构的自振频率及振形◎谱分析-是模态分析的扩展,用于计算由于随机振动引起的结构应力和应变(也叫作响应谱或PSD).◎谐响应分析-确定线性结构对随时间按正弦曲线变化的载荷的响应. ◎瞬态动力学分析-确定结构对随时间任意变化的载荷的响应,可以考虑与静力分析相同的结构非线性行为.◎特征屈曲分析-用于计算线性屈曲载荷并确定屈曲模态形状,(结合瞬态动力学分析可以实现非线性屈曲分析.)◎专项分析: 断裂分析, 复合材料分析,疲劳分析◎显式动力学分析ANSYS/LS-DYNA:用于模拟非常大的变形,惯性力占支配地位,并考虑所有的非线性行为.它的显式方程求解冲击、碰撞、快速成型等问题,是目前求解这类问题最有效的方法.结构静力分析介绍:1.静力分析定义:静力分析是计算在固定不变的载荷作用下结构的效应,它不考虑惯性和阻尼的影响,如结构受随时间变化载荷的情况。

可是,静力分析可以计算那些固定不变的惯性载荷对结构的影响(如重力和离心力),以及那些可以近似为等价静力作用的随时间变化载荷(如通常在许多建筑规范中所定义的等价静力风载和地震载荷)。

2.静力分析的载荷:静力分析用于计算由那些不包括惯性和阻尼效应的载荷作用于结构或部件上引起的位移,应力,应变和力。

固定不变的载荷和响应是一种假定;即假定载荷和结构的响应随时间的变化非常缓慢。

静力分析所施加的载荷包括:◎外部施加的作用力和压力◎稳态的惯性力(如中力和离心力)◎位移载荷◎温度载荷3.静力分析分类:静力分析既可以是线性的也可以是非线性的。

ansys复习资料

ansys复习资料

扑优化设计实例如图19-2所示,欲在道路上建造一座钢质桥,其长为50米,高为20米,左右两端点连接公路两侧,下面左右端点是桥的两个桥墩安装的位置点。

桥面施加100e6 Pa的载荷,求在体积减小60%条件下寻找最合适的桥梁形状。

弹性模量为2.0×1011 N/m2,泊松比为0.3。

2.定义单元运行主菜单Main Menu>Preprocessor>Element Type>Add/Edit/Delete命令,弹出Element Types对话框,单击Add按钮新建单元类型,弹出Library of Element Types对话框,先选择单元大类为Solid,接着选择Quad 8node 82(Plane82),单击Apply按钮定义第一种单元类型,再次选择Quad 8node 82(Plane82)按OK按钮设置单元类型2,并完成单元类型选择,单击Close按钮完成设置,如图19-3所示。

3.定义材料属性运行主菜单Main Menu>Preprocessor>Material Props>Material Models命令,系统显示材料属性设置对话框,在材料属性对话框中依次选择Structure、Linear、Elastic、Isotropic,如图19-4所示。

完成选择后,弹出材料属性输入对话框,分别输入弹性模量2e11,泊松比0.3,如图19-5所示,单击OK按钮完成材料属性输入并返回图19-4。

4.创建模型(1)绘制矩形运行主菜单Main Menu>Preprocessor>Modeling>Create>Areas>rectangle >By Dimention命令,在对话框中分别输入X1=0,Y1=0,X2=50,Y2=20,单击OK按钮完成模型建立。

(2)创建工作平面运行菜单Utility Menu>PlotCtrls>Numbering弹出Plot Numbering Controls选择对话框,Line number置为On,显示线点编号,单击OK按钮完成设置。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

ANSYS复习试卷一、填空题1.启动ANSYS有命令方式和菜单方式两种方式。

2.典型的ANSYS分析步骤有创建有限元模型(预处理阶段)、施加载荷并求解(求解阶段)、查看结果(后处理阶段)等。

3.APDL语言的参数有变量参数和数组参数,前者有数值型和字符型,后者有数值型、字符型和表。

4.ANSYS中常用的实体建模方式有自下而上建模和自上而下建模两种。

5.ANSYS中的总体坐标系有总体迪卡尔坐标系 [csys,0]、总体柱坐标系(Z)[csys,1]、总体球坐标系[csys,2]和总体柱坐标系(Y)[csys,3]。

6.ANSYS中网格划分的方法有自由网格划分、映射网格划分、扫掠网格划分、过渡网格划分等。

7.ANSYS中载荷既可以加在实体模型上,也可以加在有限元模型上。

8.ANSYS中常用的加载方式有直接加载、表格加载和函数加载。

9.在ANSYS中常用的结果显示方式有图像显示、列表显示、动画显示等。

10.在ANSYS中结果后处理主要在通用后处理器 (POST1) 和时间历程后处理器 (POST26) 里完成。

11.谐响应分析中主要的三种求解方法是完全法、缩减法、模态叠加法 。

12.模态分析主要用于计算结构的 固有频率 和 振型(模态) 。

13. ANSYS 热分析可分为 稳态传热 、 瞬态传热 和 耦合分析 三类。

14. 用于热辐射中净热量传递的斯蒂芬-波尔兹曼方程的表达式是4411212()q A F T T εσ=-。

15. 热传递的方式有 热传导 、 热对流 、 热辐射 三种。

16. 利用ANSYS 软件进行耦合分析的方法有 直接耦合 、 间接耦合 两种。

二、 简答题1. 有限元方法计算的思路是什么包含哪几个过程答:(1)有限元是将一个连续体结构离散成有限个单元体,这些单元体在节点处相互铰结,把荷载简化到节点上,计算在外荷载作用下各节点的位移,进而计算各单元的应力和应变。

用离散体的解答近似代替原连续体解答,当单元划分得足够密时,它与真实解是接近的。

(2)物体离散化;单元特性分析;单元组装;求解节点自由度。

2. ANSYS 都有哪几个处理器各自用途是什么答:(1)有6个,分别是:前处理器;求解器;通用后处理器;时间历程后处理器;拓扑优化器;优化器。

(2)前处理器:创建有限元或实体模型;求解器:施加荷载并求解;通用后处理器:查看模型在某一时刻的结果;时间历程后处理器:查看模型在不同时间段或子步历程上的结果; 拓扑优化器:寻求物体对材料的最佳利用;优化器:进行传统的优化设计;3.在ANSYS中过渡网格的用途是答:有些情况下,高梯度区域要求用六面体单元去细致雕刻,而其它非关键区域,用四面体单元可能就足够了。

不幸的是,在同一网格中混用六面体和四面体形的单元格会导致不协调。

且有限元方法要求单元网格详细。

过度网格把四面体单元与六面体单元结合起来而不破坏网格的整体性,令ansys在他们的交界处自动生成金字塔单元,可见容易地在六面体单元和四面体单元之间保证数学上的连续。

4.ANSYS中两种建模方式各自的特点是什么分别适用于哪些场合答:(1)自下而上建模:从点—创建线—创建面—创建体的方式;适用于不规则形状或一般二维模型。

(2)自上而下建模:直接创建体素、面素等;适用于规则形状或三维模型。

5.为什么实际中常常优先选择规则网格答:单元质量对求解结果和求解过程影响比较大,优先选择规则网格,求解精度会比较高。

6.耦合和约束方程各有什么特点各自的主要用途有哪些答:(1)耦合:使一组节点具有相同的自由度。

用于施加对称条件无摩擦截面铰接;(2)约束方程:自由卷标的任意组合,任意节点号,任意实际的自由度方向。

用于连接不同的网格、连接不同类型的单元、建立刚性区过盈装配。

7.高级后处理技术有哪些各自的用途有哪些答:(1)载荷工况的分析、路径操作、时间历程处理。

(2)载荷工况的分析:在两组完整的结果数据中执行运算;路径操作:虚拟映射任何结果数据到模型的任意路径上;时间历程处理:检查模型中指定点的分析结果与时间频率等的函数关系;8.ANSYS中常用的坐标系有哪几类并简述其用途答:(1)整体及局部坐标系;节点坐标系;单元坐标系;结果坐标系;显示坐标系。

(2)整体及局部坐标系:用以确定几何参数在空间中的位置;节点坐标系:用以确定各节点的自由度方向和节点结果数据的方向;单元坐标系:用以确定材料特性主轴和单元结果数据方向;结果坐标系:用来列表显示结果或单元结果;显示坐标系:用于几何形状参数的列表及显示;9.简述ANSYS菜单中常见按钮OK 、Apply、Cancel、Help、Reset的操作结果答:OK:执行操作,并退出此对话框;Apply:执行操作,但并不退出此对话框,可以重复执行操作;Cancel:取消操作,并退出此对话框;Help:帮助ansys命令解释及所有的GUI解释和系统分析指南;Reset:恢复到默认状态;10.ANSYS中常见的约束和载荷有哪些适用什么场合答:(1)自由度约束DOF;力;面荷载;体荷载;惯性荷载;耦合场荷载。

(2)自由度约束DOF:将给定的自由度表示出来;力:施加于模型节点上的集中荷载或施加于模型边界上的荷载;面荷载:分布荷载施加于某个面上;体荷载:体积或场荷载;惯性荷载:由于物体的惯性而引起的荷载;耦合场荷载:将一种分析的结果用到另一种分析的荷载;11.结构分析的主要类型有哪些并简述其主要用途答:(1)静力分析;模态分析;谐响应分析;瞬态动力学分析;谱分析;屈曲分析;显示动力学分析。

(2)静力分析:求解静力荷载作用下结构的位移及应力;模态分析:计算结构的固有频率和模态;谐响应分析:确定结构在简谐荷载作用下的响应;瞬态动力学分析:计算结构在随时间任意变化的荷载作用下的响应;谱分析:计算由于响应普或psd输入引起的应力和应变;显示动力学分析:计算高度非线性动力学和复杂的接触问题;12.简述均匀温度、参考温度和温度载荷的主要区别答:(1)均匀温度:在热分析中,均匀温度与初始温度、参考温度作用相同;(2)参考温度:是没有定义初始温度的时候,在分析的第一个子步给模型施加的一个均匀温度场的温度;(3)温度荷载:由温度变化在结构上产生的荷载;13.在热—结构耦合分析中如何将热单元转化为结构单元答:选择菜单路径Main Menu|Preprocessor|Element Type|Switch Elem Type,将弹出转换单元类型对话框。

三、名词解释1.单元形状函数:是一种数学函数,规定了从节点DOF值到单元内所有节点处DOF值的计算方法。

2.ANSYS中的宏及宏文件:宏是包含一系列ansys命令并且后缀为.MAC或.mac的命令文件。

宏文件往往是记录一系列频繁使用的ansys命令流,实现某种有限元分析或其他算法功能。

3.ANSYS中的工作平面:是创建几何模型的参考(x,y)平面,在前处理器中用于建模。

工作平面是一个无限大的二维坐标系平面,有原点。

4.ANSYS中的布尔运算:使两个平面模型重叠一部分,运用交运算、两两相交、加运算、减运算、搭接、粘结或合并、分割等运算形成新的想要图形,这种操作就叫做布尔运算。

5.模态叠加法:是用于瞬态分析和谐分析的一种求解技术模态,是将从模态分析中得到各个振型分别乘以系数后叠加起来以计算动力学响应的方法。

四、ANSYS软件界面应用题1.以下ANSYS软件中选择类型中相关操作,请将操作编号填入对应操作结果图中。

A.Select All: 选择全部实体集B.Select None: 全部实体集都不选择C.Invert: 对激活及未激活的子集取反D.Unselect: 从当前子集中去掉一部分E.Also Select: 增加另一个子集到当前子集中F.Reselect: 从当前子集中选择(再选择)子集G.From Full: 从全部实体集中选择子集2.下图是ANSYS 软件操作窗界面图形窗口,文字为对应说明,请补充完善左边说明并将其标号填入对应图形编号中。

A. 主菜单(Main Menu ):包含分析过程的主要命令,如建立模块、外力负载、边界条件、分析类型的选择、求解过程等。

B. 通用菜单(Utility Menu ):包含各种应用命令,如文件控制(File )、对象选择(Select )、资料列式(List )、图形显示(Plot )、图形控制(PlotCtrls )、工作平面设定(WorkPlane )、参数化设计(Parameters )、宏命令(Macro )、窗口控制(MenuCtrls )及辅助说明(Help )等.C.工具栏(Toolbar ):执行命令的快捷方式,可依照各人爱好自行设定。

D. 输入窗口(Input Window ):该窗口是输入命令的地方,同时可监视命令的历程。

E. 图形窗口(Graphic Window ):显示使用者所建立的模型及查看结果分析。

F.标准工具栏:用于新建、打开保存、打印等文件操作。

G.图形视图操作快捷按钮:用于图形移动、缩放、旋转等操作 H. 状态栏:显示当前操作或即将操作对象及提示3、结合你所学的力学知识及ANSYS 软件应用基础,简述你从下图中可以得到的信息。

H A CF BD G E这是一张应力分析的结果图;求解子步为1;最大应力为:*107;求解结束时间为1;最小应力为:*106;最大位移为:*10-7;五、编程题1. 使用*CREATE 命令定义一个包含以下材料属性的宏文件,宏文件名为材料1:弹性模量:泊松比:密度:7835kg/m3导热系数:42W/m·K材料2:弹性模量:125GPa泊松比:热膨胀系数:×10-6m/(m·K)比热容:220J/kg·K传热系数:m·K*CREATE,matpro,macMP,EX,1,MP,PRXY,1,.27MP,DENS,1,7835MP,KXX,1,42MP,EX,2,MP,PRXY,2,.3MP,APLX,2,MP,C,2,220MP,KXX,2,*END2. 阅读以下命令流文件,完善对每条命令的注释,并简要说明该命令流文件所完成的分析功能。

! APDL 命令注释/COM,/COM,Preferences for GUI filteringhave been set to display:/COM, Structural/units,si/PREP7ET,1,PLANE42 定义单元类型为PLANE42R,1,, 定义实常数,厚度为MP,EX,1,MP,PRXY,1, 定义泊松比CYL4, , ,RECTNG,,,,,ASBA, 1, 2FLST,5,4,4,ORDE,2FITEM,5,5FITEM,5,-8CM,_Y,LINELSEL, , , ,P51XCM,_Y1,LINECMSEL,,_YLESIZE,_Y1, , ,5, , , , ,1FLST,5,4,4,ORDE,2FITEM,5,1FITEM,5,-4CM,_Y,LINELSEL, , , ,P51XCM,_Y1,LINECMSEL,,_YLESIZE,_Y1, , ,25, , , , ,1AMESH,3 划分网格FINISH/SOLANTYPE,0 设置分析类型为静态分析NSUBST,1,0,0 设定求解子步为1 TIME,1 设定求解结束时间为1 FLST,2,4,4,ORDE,2FITEM,2,1FITEM,2,-4/GODL,P51X, ,ALL, 施加位移约束FLST,2,4,4,ORDE,2FITEM,2,5FITEM,2,-8/GOSFL,P51X,PRES,1000,/STATUS,SOLUSOLVE 求解FINISH/POST1/EFACET,1PLNSOL, S,EQV, 0, 查看等效应力彩色云图/EFACET,1PLNSOL, U,SUM, 2,FINISH! /EXIT,ALL11。

相关文档
最新文档
