SOKKIA 500全站仪简明操作手册
全站仪使用方法及使用步骤[五篇材料]
![全站仪使用方法及使用步骤[五篇材料]](https://img.taocdn.com/s3/m/b4abf44302d8ce2f0066f5335a8102d276a26132.png)
全站仪使用方法及使用步骤[五篇材料]第一篇：全站仪使用方法及使用步骤全站仪使用方法及使用步骤2009-08-04 12:55:56|分类：电脑 |标签： |举报 |字号大中小订阅全站型电子速测仪简称全站仪，它是一种可以同时进行角度（水平角、竖直角）测量、距离（斜距、平距、高差）测量和数据处理，由机械、光学、电子元件组合而成的测量仪器。
由于只需一次安置，仪器便可以完成测站上所有的测量工作，故被称为“全站仪”。
全站仪上半部分包含有测量的四大光电系统，即水平角测量系统、竖直角测量系统、水平补偿系统和测距系统。
通过键盘可以输入操作指令、数据和设置参数。
以上各系统通过I/O接口接入总线与微处理机联系起来。
微处理机（CPU）是全站仪的核心部件，主要有寄存器系列（缓冲寄存器、数据寄存器、指令寄存器）、运算器和控制器组成。
微处理机的主要功能是根据键盘指令启动仪器进行测量工作，执行测量过程中的检核和数据传输、处理、显示、储存等工作，保证整个光电测量工作有条不紊地进行。
输入输出设备是与外部设备连接的装置（接口），输入输出设备使全站仪能与磁卡和微机等设备交互通讯、传输数据。
目前，世界上许多著名的测绘仪器生产厂商均生产有各种型号的全站仪。
不同型号的全站仪，其具体操作方法会有较大的差异。
下面简要介绍全站仪的基本操作与使用方法。
（一）全站仪的操作与使用1.全站仪的基本操作与使用方法（1）测量前的准备工作1）电池的安装（注意：测量前电池需充足电）①把电池盒底部的导块插入装电池的导孔。
②按电池盒的顶部直至听到“咔嚓”响声。
③向下按解锁钮，取出电池。
2）仪器的安置。
①在实验场地上选择一点，作为测站，另外两点作为观测点。
②将全站仪安置于点，对中、整平。
③在两点分别安置棱镜。
3）竖直度盘和水平度盘指标的设置。
①竖直度盘指标设置。
松开竖直度盘制动钮，将望远镜纵转一周（望远镜处于盘左，当物镜穿过水平面时），竖直度盘指标即已设置。
随即听见一声鸣响，并显示出竖直角。
全站仪 日本索佳 系 操作说明 中文
电子全站仪（30系列）操作手册适用型号：SET230R/R3 SET330R/R3 SET530R/R3 SET630R一、注意事项（2）1．第一次使用仪器前，应松开底座开关钮上的紧固螺母；2．禁止带三脚架一起搬动仪器；3．取电池前一定要关断电源；4．激光束不能对着人，有害，更不能从目镜去看；5．仪器每天用完入箱前，应取出电池。
`二、基本操作（5）1．基本键操作（）·开关电源按{ON}：电源开；按住{ON}再按{灯}：电源关。
·开关屏幕按{灯}，屏幕背景灯亮灭；按住{灯}直到滴滴响声，开关激光束。
·软键操作（软键指在屏幕内底部的键）按{F1}-{F4}，选择需要的软键；{FUNC}键用于在测量方式[MEAS]状态下的屏幕翻页（当多于4个软键时）；·输入字母和数字{F1}-{F4}：输入分布在软键上的数字和字母；{FUNC}：翻页找你需要的字母、数字；（按住一会儿）回上页；连续按，往前翻。
{BS}：删除左侧字母数字；{ESC}：取消输入数据；{SFT}：选择的接收靶类型显示；{←}：（回车）接受输入的数据。
·选择键{▲}/{▼}:光标上下移动；{＜}{＞}：左右移动光标/其它选择；{←}: 确认选择；·模式转换[CNFG]：（软键）从主屏模式到设置（Configuration）模式；[MEAS]：从主屏模式到测量（Measure）模式；[MEM]：从主屏模式到内存存储（Memory）模式；{ESC}：从各状态返回到主屏状态。
·其它操作{ESC}：返回上一屏。
2．屏幕功能距离：S：斜距；H：水平距；V：参考高度；竖向角度：ZA：天顶角（Z=0）；VA：竖向角（H=0/H=±90）；水平角度：按[R/L]转换状态：HAR：水平右转；HAL：水平左传；按[◢SHV]，转换“S，ZA，H”，到“S，H，V”。
3．开机程序（9）开机后，仪器自检。
全站仪使用手册,全站仪说明书
4．1仪器部件名称提柄物镜粗瞄准器光学对点器键盘 脚螺旋提柄固定螺丝电池水平制动微动手轮三角基座制动控制杆望远镜目镜长水准器 显示窗底板望远镜调焦环垂直制动微动手轮数据通讯插口 基座7．架设仪器注意：整平仪器前应先装上电池，因为装上电池后仪器会发生微小的倾斜。
（1） 将三脚架打开,伸长到适当高度，拧紧三个固定螺丝。
（2） 将仪器安装在三脚架上，然后拧紧连接螺丝。
（3） 利用圆水准器粗略整平仪器①旋转两个脚螺旋A 、B,使圆水准器气泡移到与上述两个脚螺旋连线垂直的水泡中心线上。
②旋转脚螺旋C ，使圆水准器气泡居中 。
（4） 利用长水准器精确整平仪器：①松开水平制动螺旋，水平旋转仪器使长水准器平行于某一对脚螺旋的连线AB ，旋转A 、B 两个脚螺旋使长水准器气泡居中。
②将仪器绕竖轴旋转90°(100g)，旋转第三个脚螺旋C,使长水准器管气泡居中，再次旋转90°(100g)，重复①、②步骤，直至四个位置处的长水准器管气泡始终居中为止。
（5） 利用光学对点器对中：调节光学对点器的目镜，看清对点器分划板。
松开三角架上的中心手把，轻移仪器，使光学对点器的中心标志对准测站点。
注意：尽量平移仪器，不要让仪器在架头上有转动，以尽量减少气泡的偏移。
（6） 最后精确整平仪器按第（4）步精确整平仪器，直到仪器旋转到任何位置时，长水准器气泡始终居中为止，最后拧紧中心手把。
8．调焦与照准注意：● 照准时如有强烈阳光直接进入物镜可能会造成仪器功能失灵，此时应使用物镜遮光罩。
● 当改变盘位观测时，用十字丝同一位置照准目标。
角螺旋B 角螺旋C角螺旋A测站点中心标记（1）目镜调焦：用望远镜观察一明亮无地物的背景。
将目镜顺时针旋到底，再逆时针慢慢旋转至十字丝成像最清晰（目镜调焦不需要经常进行）。
（2）照准目标：松开垂直和水平制动手轮，用粗瞄准器照准目标使其进入视场后固紧两制动手轮。
（3）物镜调焦：旋转望远镜调焦环至目标成像最清晰。
SOKKIA500全站仪简明操纵说明材料

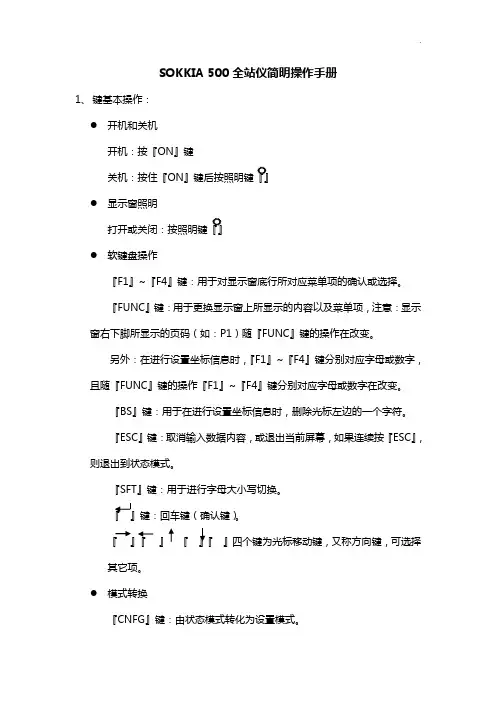

SOKKIA 500全站仪简明操作手册1、键基本操作：●开机和关机开机：按『ON』键关机：按住『ON●显示窗照明●软键盘操作『F1』~『F4』键：用于对显示窗底行所对应菜单项的确认或选择。
『FUNC』键：用于更换显示窗上所显示的内容以及菜单项，注意：显示窗右下脚所显示的页码（如：P1）随『FUNC』键的操作在改变。
另外：在进行设置坐标信息时，『F1』~『F4』键分别对应字母或数字，且随『FUNC』键的操作『F1』~『F4』键分别对应字母或数字在改变。
『BS』键：用于在进行设置坐标信息时，删除光标左边的一个字符。
『ESC』键：取消输入数据内容，或退出当前屏幕，如果连续按『ESC』，则退出到状态模式。
『SFT』键：用于进行字母大小写切换。
『』『』『』『』四个键为光标移动键，又称方向键，可选择其它项。
●模式转换『CNFG』键：由状态模式转化为设置模式。
『MEAS』键：由状态模式转化为测量模式。
『MEM』键：由状态模式转化为存储模式。
『ESC』键：由各模返回状态模式。
注：中文版全站仪屏幕显示『CNFG』为『配置』，『MEAS』为『测量』，『MEM』为『内存』2、施测前基本操作步骤：第一步：仪器对中、整平，进行精平时，进入测量模式P2页，选择『倾斜』菜单项，可显示水平气泡倾斜度。
第二步：按『ON』键开机，正常模式下屏幕显示如右图：当水平度盘指标设置为“Manual”时，屏幕上“HAR 0 SET”不显示，当垂直度盘指标设置为“Manual”时，屏幕显示如下图：有关度盘指标设置见状态模式下进入『配置』菜单，通过方向键来选择V index 和H index 项，通常设置为“AUTO”。
第三步：仪器复位。
松开水平、垂直制动钮，分别将仪器照准部与望远镜旋转一周，且分别听到蜂鸣声后，仪器复位完成。
自动进入测量模式，屏幕显示为：若仪器显示出“Out of range”表明仪器尚未整平好，需要重新整平，再第二步、第三步工作。
SOKKIA 500全站仪简明操作手册
SOKKIA 500全站仪简明操作手册1、键基本操作：开机和关机开机：按『ON』键关机：按住『ON』键后按照明键『』显示窗照明打开或关闭：按照明键『』软键盘操作『F1』~『F4』键：用于对显示窗底行所对应菜单项的确认或选择。
『FUNC』键：用于更换显示窗上所显示的内容以及菜单项，注意：显示窗右下脚所显示的页码（如：P1）随『FUNC』键的操作在改变。
另外：在进行设置坐标信息时，『F1』~『F4』键分别对应字母或数字，且随『FUNC』键的操作『F1』~『F4』键分别对应字母或数字在改变。
『BS』键：用于在进行设置坐标信息时，删除光标左边的一个字符。
『ESC』键：取消输入数据内容，或退出当前屏幕，如果连续按『ESC』，则退出到状态模式。
『SFT』键：用于进行字母大小写切换。
『』键：回车键（确认键）。
『』『』『』『』四个键为光标移动键，又称方向键，可选择其它项。
模式转换『CNFG』键：由状态模式转化为设置模式。
『MEAS』键：由状态模式转化为测量模式。
『MEM』键：由状态模式转化为存储模式。
『ESC』键：由各模返回状态模式。
注：中文版全站仪屏幕显示『CNFG』为『配置』，『MEAS』为『测量』，『MEM』为『内存』2、施测前基本操作步骤：第一步：仪器对中、整平，进行精平时，进入测量模式P2页，选择『倾斜』菜单项，可显示水平气泡倾斜度。
第二步：按『ON』键开机，正常模式下屏幕显示如右图：当水平度盘指标设置为“Manual”时，屏幕上“HAR 0 SET”不显示，当垂直度盘指标设置为“Manual”时，屏幕显示如下图：有关度盘指标设置见状态模式下进入『配置』菜单，通过方向键来选择V index 和H index项，通常设置为“AUTO”。
第三步：仪器复位。
松开水平、垂直制动钮，分别将仪器照准部与望远镜旋转一周，且分别听到蜂鸣声后，仪器复位完成。
自动进入测量模式，屏幕显示为：若仪器显示出“Out of range”表明仪器尚未整平好，需要重新整平，再第二步、第三步工作。
全站仪的基本操作与使用方法
1.水平角测量（1）按角度测量键，使全站仪处于角度测量模式，照准第一个目标A。
（2）设置A方向的水平度盘读数为0°00/00〃。
（3）照准第二个目标B,此时显示的水平度盘读数即为两方向间的水平夹角。
2.距离测量（1）设置棱镜常数测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。
（2）设置大气改正值或气温、气压值光在大气中的传播速度会随大气的温度和气压而变化，15°C和760mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。
实测时,可输入温度和气压值，全站仪会自动计算大气改正值（也可直接输入大气改正值），并对测距结果进行改正。
（3）量仪器高、棱镜高并输入全站仪。
（4）距离测量照准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜距、平距、咼差。
全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。
精测模式是最常用的测距模式，测量时间约，最小显示单位1mm；跟踪模式，常用于跟踪移动目标或放样时连续测距，最小显示一般为lcm,每次测距时间约；粗测模式，测量时间约，最小显示单位1cm或1mm。
在距离测量或坐标测量时，可按测距模式（MODE）键选择不同的测距模式。
应注意，有些型号的全站仪在距离测量时不能设定仪器高和棱镜高，显示的高差值是全站仪横轴中心与棱镜中心的高差。
全站仪3.坐标测量（1）设定测站点的三维坐标。
（2）设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。
当设定后视点的坐标时，全站仪会自动计算后视方向的方位角,并设定后视方向的水平度盘读数为其方位角。
（3）设置棱镜常数。
（4）设置大气改正值或气温、气压值。
（5）量仪器高、棱镜高并输入全站仪。
（6）照准目标棱镜，按坐标测量键，全站仪开始测距并计算显示测点的三维坐标。
4.数据通讯全站仪的数据通讯是指全站仪与电子计算机之间进行的双向数据交换。
全站仪与计算机之间的数据通讯的方式主要有两种，一种是利用全站仪配置的PCMCIA （personalcomputermemorycardinternationassociation，个人计算机存储卡国际协会，简称PC卡，也称存储卡)卡进行数字通讯，特点是通用性强，各种电子产品间均可互换使用；另一种是利用全站仪的通讯接口，通过电缆进行数据传输。
全站仪操作手册图文详细解析
一，仪器界面简介刚开机的界面变换为中文界面选择5.config 后出现选择3. General Settings …..选择4. Language我们的仪器只有2种语言，用方向键向下选择CHINESE_SIMPLIFIDE 按F1 CONT出现选择F4 OK. 后关机重新启动就是中文菜单，如下重起菜单按F6 YES ---仪器关机二中文菜单简介二，仪器设置在仪器主菜单选择管理菜单进入左下图选择 5 。
配置集需要察看默认配置集就在相应的项目上用上下选择项目按F3 编辑，同F2 新建以下为建立新的工作方式按F2——新建，如右上图，输入配置集名称，描述，创建者可不输按。
后按出现菜单按出现菜单用上下选择后按后出现菜单运用将上图更改为下图的内容按键会依次出现以下菜单，并更改为下图单位按出现菜单按出现更改显示面板，可将显示面板更改为个人爱好按出现菜单，以下的菜单不需要更改。
按出现菜单，以下的菜单不需要更改。
设置Id 模板，用导航键的上下键选择要配置ID 模板的栏（点、线、面栏）。
按ENTER 键进入ID 模板库。
F2（增加）创建一个新的ID 模板。
栏输入ID 模板名称，“增量方式”点号的自动增加方式，仅仅数字就是点、线、面的首次编号的最后一位必须是数字。
字符数字就是自动增量可以是字符也可以是数字。
“增量”输入增量的大小，缺省值为“1”，如：增量方式为数字，首点为A1，即记录首点后点号自动变为A2。
如果增量方式为数字字符，看首点末位是数字还是字母，如首点为A，记录首点后点号自动变为B。
“光标位置”测量点时在ID 栏按ENTER 键时光标所在位置按出现菜单，以下的菜单可以改正，根据不同工区进行更改。
如下图如上图，本项设置主要设置气象改正参数、几何改正参数和折光差改正参数，一般地对距离改正，只进行气象改正PPM，而将几何改正、投影改正PPM 设为0。
对高差进行折光差改正。
温度：测距时测站大气温度，大气压：测距时测站大气压，相对湿度: 测距时大气相对湿度大气ppm: 大气ppm 的自动计算值，也可强制输入。
全站仪使用手册
全站仪由照准部、基座、水平度盘等部分组成采用编码度盘或光栅度盘读数方式为电子显示。
有功能操作键及电源还配有数据通信接口。
全站仪的使用1测量前的准备工作1电池的安装注意测量前电池需充足电①把电池盒底部的导块插入装电池的导孔。
②按电池盒的顶部直至听到“咔嚓”响声。
③向下按解锁钮取出电池。
2仪器的安置。
①在实验场地上选择一点作为测站另外两点作为观测点。
②将全站仪安置于点对中、整平。
③在两点分别安置棱镜。
3竖直度盘和水平度盘指标的设置。
①直度盘指标设置。
②松开竖直度盘制动钮将望远镜纵转一周望远镜③处于盘左当物镜穿过水平面时竖直度盘指标即④已设置。
随即听见一声鸣响并显示出竖直角。
⑤②水平度盘指标设置。
⑥松开水平制动螺旋旋转照准部360水平度盘指⑦标即自动设置。
随即一声鸣响同时显示水平角。
至⑧此竖直度盘和水平度盘指标已设置完毕。
注意每⑨当打开仪器电源时必须重新设置和的指标。
⑩4调焦与照准目标。
⑪操作步骤与一般经纬仪相同注意消除视差。
⑫2角度测量⑬1首先从显示屏上确定是否处于角度测量模式⑭如果不是则按操作转换为距离模式。
⑮2盘左瞄准左目标A,按置零键使水平度盘读数⑯显示为0°00′00〃顺时针旋转照准部瞄准右目⑰标B读取显示读数。
⑱3同样方法可以进行盘右观测。
⑲4如果测竖直角可在读取水平度盘的同时读取⑳竖盘的显示读数。
213距离测量221首先从显示屏上确定是否处于距离测量模式23如果不是则按操作键转换为坐标模式。
242照准棱镜中心这时显示屏上能显示箭头前进25的动画前进结束则完成坐标测量得出距离HD为26水平距离VD为倾斜距离。
274坐标测量281首先从显示屏上确定是否处于坐标测量模式29如果不是则按操作键转换为坐标模式。
302输入本站点O点及后视点坐标以及仪器高、31棱镜高。
323瞄准棱镜中心这时显示屏上能显示箭头前进33的动画前进结束则完成坐标测量得出点的坐标34三、全站仪的操作与使用35不同型号的全站仪其具体操作方法会有较大的差异。
全站仪使用手册,全站仪说明书
4．1仪器部件名称提柄物镜粗瞄准器光学对点器键盘 脚螺旋提柄固定螺丝电池水平制动微动手轮三角基座制动控制杆望远镜目镜长水准器 显示窗底板望远镜调焦环垂直制动微动手轮数据通讯插口 基座7．架设仪器注意：整平仪器前应先装上电池，因为装上电池后仪器会发生微小的倾斜。
（1） 将三脚架打开,伸长到适当高度，拧紧三个固定螺丝。
（2） 将仪器安装在三脚架上，然后拧紧连接螺丝。
（3） 利用圆水准器粗略整平仪器①旋转两个脚螺旋A 、B,使圆水准器气泡移到与上述两个脚螺旋连线垂直的水泡中心线上。
②旋转脚螺旋C ，使圆水准器气泡居中 。
（4） 利用长水准器精确整平仪器：①松开水平制动螺旋，水平旋转仪器使长水准器平行于某一对脚螺旋的连线AB ，旋转A 、B 两个脚螺旋使长水准器气泡居中。
②将仪器绕竖轴旋转90°(100g)，旋转第三个脚螺旋C,使长水准器管气泡居中，再次旋转90°(100g)，重复①、②步骤，直至四个位置处的长水准器管气泡始终居中为止。
（5） 利用光学对点器对中：调节光学对点器的目镜，看清对点器分划板。
松开三角架上的中心手把，轻移仪器，使光学对点器的中心标志对准测站点。
注意：尽量平移仪器，不要让仪器在架头上有转动，以尽量减少气泡的偏移。
（6） 最后精确整平仪器按第（4）步精确整平仪器，直到仪器旋转到任何位置时，长水准器气泡始终居中为止，最后拧紧中心手把。
8．调焦与照准注意：● 照准时如有强烈阳光直接进入物镜可能会造成仪器功能失灵，此时应使用物镜遮光罩。
● 当改变盘位观测时，用十字丝同一位置照准目标。
角螺旋B 角螺旋C角螺旋A测站点中心标记（1）目镜调焦：用望远镜观察一明亮无地物的背景。
将目镜顺时针旋到底，再逆时针慢慢旋转至十字丝成像最清晰（目镜调焦不需要经常进行）。
（2）照准目标：松开垂直和水平制动手轮，用粗瞄准器照准目标使其进入视场后固紧两制动手轮。
（3）物镜调焦：旋转望远镜调焦环至目标成像最清晰。
全站仪操作使用
全站仪的操作与使用••建校教务处•1楼全站仪是全站型电子速测仪的简称，它是一种可以同时进行角度（水平角、竖直角）测量、距离（斜距、平距、高差）测量和数据处理，由机械、光学、电子元件组合而成的测量仪器。
由于只需一次安置，仪器便可以完成测站上所有的测量工作，故被称为"全站仪"。
全站仪上半部分包含有测量的四大光电系统，即水平角测量系统、竖直角测量系统、水平补偿系统和测距系统。
通过键盘可以输入操作指令、数据和设置参数。
不同型号的全站仪，其具体操作方法会有较大的差异。
以国产TKS-202全站仪为例，其基本操作与使用方法如下：1）水平角测量（1）按角度测量键，使全站仪处于角度测量模式，照准第一个目标A。
（2）设置A方向的水平度盘读数为0°00′0 0〃。
（3）照准第二个目标B，此时显示的水平度盘读数即为两方向间的水平夹角。
2）距离测量（1）设置棱镜常数测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。
（2）设置大气改正值或气温、气压值光在大气中的传播速度会随大气的温度和气压而变化，15℃和760mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。
实测时，可输入温度和气压值，全站仪会自动计算大气改正值（也可直接输入大气改正值），并对测距结果进行改正。
（3）量仪器高、棱镜高并输入全站仪。
（4）距离测量照准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜距、平距、高差。
全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。
精测模式是最常用的测距模式，测量时间约2.5S，最小显示单位1mm；跟踪模式，常用于跟踪移动目标或放样时连续测距，最小显示一般为1cm，每次测距时间约0.3S；粗测模式，测量时间约0.7S，最小显示单位1cm或1mm。
在距离测量或坐标测量时，可按测距模式（MODE）键选择不同的测距模式。
中国应注意，有些型号的全站仪在距离测量时不能设定仪器高和棱镜高，显示的高差值是全站仪横轴中心与棱镜中心的高差。
简述全站仪的操作与使用方法
简述全站仪的操作与使用方法全站仪是一种地理测量设备，用于测量和记录点的平面和立体坐标。
它是在大型建筑项目、道路施工和土地测绘等领域中广泛使用的工具。
全站仪使用激光和电子技术，能够提供高度准确的测量结果。
全站仪的操作步骤如下：1.确保设备安装在稳定的三脚架上，并确保其水平。
2.打开全站仪，并校准水平仪。
在校准过程中，调整仪器直到气泡完全位于中间线上。
3.设置测量参数，包括测量单位、角度单位和垂直单位。
4.手持遥控器或使用键盘，选择所需的测量模式，如水平角度、垂直角度或斜距。
5.对准测量点。
该步骤可以使用全站仪的望远镜进行目测，也可以使用附加的激光指向器进行。
6.按下触发按钮，开始测量。
全站仪将测量目标点的水平角度、垂直角度和斜距，并将数据存储在其内部存储器中。
7.移动到下一个测量点，重复步骤6、全站仪可以自动切换到下一个目标点，并对其进行测量。
8.目测或使用附加激光指向器，手动对准基准点。
9.使用全站仪的定向功能，对准基准点。
此功能将自动计算和调整全站仪的水平角度和垂直角度，确保测量结果与基准点的位置相符。
10.根据需要，将测量数据传输到计算机或其他设备进行处理和分析。
全站仪的使用方法如下：1.在使用全站仪之前，请确保已阅读并理解设备的操作手册和安全说明。
2.在测量区域的周围设置标志物，以便找到和定位测量点。
这将确保测量的准确性和可靠性。
3.在使用全站仪之前，确保其电池已充满并工作正常。
检查仪器的各项功能是否正常，如水平仪、望远镜和触发按钮。
4.根据实际需要，选择合适的测量模式和参数。
例如，如果需要水平测量，则选择水平角度测量模式。
5.对准测量点，使用望远镜或附加的激光指向器。
确保测量点位于仪器的视野范围内，并且光线能够清晰地传输。
6.按下触发按钮，开始测量。
观察测量结果并记录数据。
确保在测量过程中仪器保持稳定，并避免任何可能影响精度的干扰。
7.移动到下一个测量点，重复步骤6、记得在每次测量之前，对准测量点并确保仪器稳定。
全站仪使用方法
全站仪的使用方法不同型号的全站仪，其具体操作方法会有较大的差异。
下面简要介绍全站仪的基本操作与使用方法。
1.全站仪的基本操作与使用方法:1）水平角测量（1）按角度测量键，使全站仪处于角度测量模式，照准第一个目标A。
（2）设置A方向的水平度盘读数为0°00′00″。
（3）照准第二个目标B，此时显示的水平度盘读数即为两方向间的水平夹角。
2）距离测量（1）设置棱镜常数测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。
（2）设置大气改正值或气温、气压值光在大气中的传播速度会随大气的温度和气压而变化，15℃和760mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。
实测时，可输入温度和气压值，全站仪会自动计算大气改正值（也可直接输入大气改正值），并对测距结果进行改正。
（3）量仪器高、棱镜高并输入全站仪。
（4）距离测量照准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜距、平距、高差。
全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。
精测模式是最常用的测距模式，测量时间约2.5S，最小显示单位1mm；跟踪模式，常用于跟踪移动目标或放样时连续测距，最小显示一般为1cm，每次测距时间约0.3S；粗测模式，测量时间约0.7S，最小显示单位1cm或1mm。
在距离测量或坐标测量时，可按测距模式（MODE）键选择不同的测距模式。
应注意，有些型号的全站仪在距离测量时不能设定仪器高和棱镜高，显示的高差值是全站仪横轴中心与棱镜中心的高差。
3）坐标测量（1）设定测站点度盘读数为其方位角。
当设定后视点的坐标时，全站仪会自动计算后视方向的方位角，并设定后视方向的水平度盘读数为其方位角。
（3）设置棱镜常数。
（4）设置大气改正值或气温、气压值。
（5）量仪器高、棱镜高并输入全站仪。
（6）照准目标棱镜，按坐标测量键，全站仪开始测距并计算显示测点的三维坐标。
经纬仪是可以在垂直平面内转动的那台.水准仪原理: 肯定能测。
索佳全站仪说明书
开机前需要准备的是，去/DownloadShow.asp?ID=30下载数据通讯软件，解压安装后为这三个文件，下面是仪器开始设站（仪器整平对中），开始测量，确认测量模式开机后，点击“配置”→“观测条件”→“测距模式”，确认它的植为斜距，按“ESC”退至选择工程文件夹选择“内存”→“文件操作”→“文件选取”→用“左右方向键”选择将今天测量的内容放到那个工作夹里去，这里有JOB1到JOB10个文件夹供你选择定向及测量点击如（图）“测量”→“坐标”→“测站定向”→“测站坐标”，后输入数值（这里的“测站坐标”采用自由坐标系，大家自己选择）设置完成后，点击“OK”按“ESC”，返回上一级菜单，选择“后视定向”（说明一下，如果整平出现问题，则无法向下继续设置）→“角度定向”（由于初次测量，没有已知坐标点，只能采用角度定向），将仪器十字丝对准你设定的定向点上的棱镜中心→在“HAR中”输入0→按1次“ESC”返回到（图），→选“测量”→此时可以看到屏幕里有N，E Z，ZA ，→“测量”后将会显示出测量点的NEZ坐标→点击“记录”用方向键和功能键输入点号，此后测量的点号将会累加，注意，每次测量一个点后都要按记录键，至此，首次实地测量以完成数据从全站仪器中传出1（设置通讯），点击“配置”→“通讯设置”→其中各项为：“波特率”：9600bps，“数据位”：8位，“奇偶校验”：NO，“停止位”：1位，“和校验”：NO，“流控”：YES （图）2同时将软件设置好，双击刚才三个文件中的最后一个Coord.exe点击要求这里的设置和刚才全站仪一样，需要大家注意，COM口的选择。
点击通讯，选择数据下载后出现现在开始继续设置全站仪（图）选择“内存”→“文件操作”→“通讯输出”→用“方向键”选择刚才你测量时将点放入的文件夹（从JOB1到JOB10）→按回车（此时该JOB后将出现OUT ）（图）→“点击F4”→选择“SDR格式”（图）→按“回车键”选择此后软件就会有所反应JOB里的文件就传输出来了，点击转换，选择“转CSV格式“点击“文件“另存为得到类似EXCEL的文件，双击将起改为如下格式]注意这里的B，D，F列中的逗号，必须是在英文输入法时，输入的。
全站仪使用说明
一、将坐标点存入全站仪：
MENU F3存储管理F4 P↓F1输入坐标输入F1 输入文件名后F4回车输入点名后F4回车分别输入N，E，Z后回车。
二、放样：
A．MENU F2：放样调用F2：原先有输入已知点选文件后按回车F4。
⑴F1：输入测站点调用F2 选点后按回车F4 按是F3
F4
⑵F2：输入后视点调用F2 选点后按回车F4 按是F3
照准后视点按是F3
⑶F3：输入放样点调用F2 选点后按回车F4 F3 F4回车角度F1：将dHR旋转至“0”距离F1 测至“dHD”为零即可。
B．MENU F2：放样跳过F3：现场边输坐标点边放样。
⑴F1：输入测站点坐标F3 分别输入N、E、Z后按回车F4
⑵F2：输入后视点NE/AZ F2 输入N、E后按回车F4
照准后视点按是F3
⑶F3：输入放样点坐标F3 分别输入N、E、Z F4回车
角度F1：将dHR旋转至“0”距离F1 测至“dHD”为零即可。
三、放样过程中新增加坐标点：MENU F2：放样输入文件名后回车F4 F4 F2：新点F1极坐标法F4回车输入点名后回车F4 F4 F3“是”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SOKKIA 500全站仪简明操作手册1、键基本操作：开机和关机开机：按『ON』键关机：按住『ON』键后按照明键『』显示窗照明打开或关闭：按照明键『』软键盘操作『F1』~『F4』键：用于对显示窗底行所对应菜单项的确认或选择。
『FUNC』键：用于更换显示窗上所显示的内容以及菜单项，注意：显示窗右下脚所显示的页码（如：P1）随『FUNC』键的操作在改变。
另外：在进行设置坐标信息时，『F1』~『F4』键分别对应字母或数字，且随『FUNC』键的操作『F1』~『F4』键分别对应字母或数字在改变。
『BS』键：用于在进行设置坐标信息时，删除光标左边的一个字符。
『ESC』键：取消输入数据内容，或退出当前屏幕，如果连续按『ESC』，则退出到状态模式。
『SFT』键：用于进行字母大小写切换。
『』键：回车键（确认键）。
『』『』『』『』四个键为光标移动键，又称方向键，可选择其它项。
模式转换『CNFG』键：由状态模式转化为设置模式。
『MEAS』键：由状态模式转化为测量模式。
『MEM』键：由状态模式转化为存储模式。
『ESC』键：由各模返回状态模式。
注：中文版全站仪屏幕显示『CNFG』为『配置』，『MEAS』为『测量』，『MEM』为『内存』2、施测前基本操作步骤：第一步：仪器对中、整平，进行精平时，进入测量模式P2页，选择『倾斜』菜单项，可显示水平气泡倾斜度。
第二步：按『ON』键开机，正常模式下屏幕显示如右图：当水平度盘指标设置为“Manual”时，屏幕上“HAR 0 SET”不显示，当垂直度盘指标设置为“Manual”时，屏幕显示如下图：有关度盘指标设置见状态模式下进入『配置』菜单，通过方向键来选择V index 和H index项，通常设置为“AUTO”。
第三步：仪器复位。
松开水平、垂直制动钮，分别将仪器照准部与望远镜旋转一周，且分别听到蜂鸣声后，仪器复位完成。
自动进入测量模式，屏幕显示为：若仪器显示出“Out of range”表明仪器尚未整平好，需要重新整平，再第二步、第三步工作。
声明：如果开机后不进行仪器复位工作，将看不到仪器中的所有菜单项。
．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．第四步：仪器内部参数设置。
在测量模式第一页（屏幕右下角会显示“P1“符号）下，按『FUNC』键进入第二页（P2），再按屏幕底行显示的『改正』项进入如下屏幕：其中：Mode表示测距模式，包括Finr”r”(重复精测)/Fine Avg(平均精测)、Fine”s”(单次精测)/Rapid”r”(重复粗测)、Rapid”s”(单次粗测)/Tracking（跟踪测）。
Reflector表示反射镜类型包括Prism*(棱镜)/sheet(反射片)。
PC（棱镜常数）：根据棱镜进行选择，SET500配套棱镜选择－30。
Temp(温度)：施测时的温度。
Press(气压)：施测时气压，缺省为1013Hp。
Ppm（气象改正数）：一般为0，它可根据输入的温度、气压值进行自动改正。
第五步：单位设置。
在设置模式下选取『Unit』进入单位设置屏幕；其中：Temp项选℃，Press项选hpa，Angle项选degree，Dist项选meter。
如果要使用仪器自动记录功能，可在施测前，进行下述“第六步”和工作；．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．否则，跳过“第六步”．．．．．．．．．．．．．．．．．、“第七步”、“第八步”、“第九步”直接．．．．．．．．．．．．．．．．．．．．进入测量模式。
第六步：工作文件建立与删除。
选择“状态模式”中的『内存』菜单项进入存储模式，在存储模式下选择『JOB』新建文件有两种方法：1.选取“JOB selection”项进入“JOB selection”屏幕，显示已存在的工程项目，其中：工作文件名右侧的数字表示文件中已存储的记录数；工作文件名左侧为”*“表明该文件尚未输出；可移动光标到文件记录数为0的工作文件上，按『回车』键确定为当前工作文件；如果不选择工作文件，则默认JOB01为当前工作文件。
2.在JOB屏幕下选择『JOB name edit』后输入新的文件名并按『回车』键确认，再“JOB selection”屏幕选择该文件，并按『回车』确认。
建议：在建立工作文件名时，最好将工作文件中已存储的记录数删除或．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．新建．．。
删除工作文件：在存储模式下选择『JOB』，再选择“JOB deletion”，将光标移到所要删除的工作文件上，按『回车』键确认，再按『YES』键删除并返回“JOB selection”屏幕。
第七步：已知数据输入与删除。
已知数据输入：在存储模式下选择『Know data』，按“Key in coord”后输入已知坐标和点号，再按『回车』将数据存入仪器内，继续输入下一点坐标和点号，直到输入完成，按『ESC』键退回『Knowdata』屏幕。
删除已知数据：在存储模式下选择『Know data』，选取“Deletion”显示已知点号表，移动光标到待删除点号上后按『回车』键确定，再按『DEL』键删除该点。
删除全部已知数据：在存储模式下选择『Knowdata』，选取“clear”后按『回车』键，再按『Yes』确认清除并返回『Know data』屏幕。
第八步：已知坐标调用。
在存储模式下选取『Know data』，再选择“View”显示已知点号表，将光标移到所需点上按『回车』键显示对应坐标值，再按『ESC』键返回『Know data』屏幕。
第九步：属性码调用与删除。
属性码储存：在存储模式下选取“code”，再选择”Key in code“输入属性码后按『回车』键确定。
属性码删除：在存储模式下选取“code”，再选择”deletion”显示属性代码表，将光标移到待删除属性码上按『DEL』键删除。
．属性码调用：在存储模式下选取“code”，再选取”code view“显示属性码表，移动光标至待选用属性码后按『回车』键确定，属性码主要在．．．．．．做地形测量时标注地物的特征将起到很大作用。
．．．．．．．．．．．．．．．．．．．．．3、几种常用测量模式下的操作步骤：角度测量：A、两点间角度测量1）、在一点上架设好仪器，旋转望远镜瞄准目标点1。
（在此前所应做工作见第二点“2、施测前基本操作步骤”中的工作，在以后几种测量模式种同样在施测前做第二点“2、施测前基本操作步骤”中的工作，下面不再重复描述）2）、在测量模式第一页菜单下按下『OSET』，在『OSET』闪动时再次按下该键，此时目标点1方向值已设置为零。
3）、照准目标点2。
所显示的水平角“HAR”即为两目标点间夹角。
B、已知方向设置1）、照准目标点1。
2）、在测量模式第二页菜单下按『H·ANG』。
3)、输入已知方位角值后按『回车』键确定，此时屏幕上所显示的水平角“HAR”即为照准方向的方位角值。
4）、然后旋转望远镜照准目标点2。
所显示的水平角“HAR”即为目标点2的方位角值，该值与第3）步输入的已知方位角值之差为两目标点间夹角。
如果想存储角度测量数据，按一下步骤操作：．．．．．．．．．．．．．．．．．．．．a．、在测量模式第．．．》屏幕。
．．．．REC．．．．．．．』进入《．．．．．．．3．页菜单下按『．．．．．．RECb．、照准目标后选取“．．屏幕上显示出角度测量值。
．．．．．．．．．．．．．．．．．．．．．”。
．．．．．．．．．Angle datac．、按『．．．．．．．．．．．．』输入以下各值。
．．．ESC．．．』后按『．．．．EDIT（．1．）目标点号．．．．．（．2．）属性码．．．．（．3．）目标高．．．．d．、核实输入值无误后按『．．．．．．．．．．．．．．．．．OK．．』存储数据。
e．、按『．．．》屏幕。
．．．．．．．．．．．．ESC．．．』结束测量返回《．．．ESC距离和角度测量（距离和角度测量中，角度的设置与测算显示见“角度测量“模式说明。
1）、照准目标1，配置角值。
2）、在测量模式第一页菜单下按『DIST』开始测距。
测距开始前，仪器闪动显示测距模式，棱镜常数改正值，气象改正值等信息；一声短声响后屏幕上显示出距离“S“、垂直角”ZA“和水平角”HAR“的测量值。
3）、如果在距离模式中设置为平均精测，则在按下『DIST』后会连续听到声响，直到按下『STOP』停止距离测量。
若将测距模式设为单次精测，则每次测距完成后自动停止。
测距模式设置见“2、施测前基本操作步骤”中的“第四步“。
如果想存储观测数据则按下列步骤．．．．．．．．．．．．．．．顺次进行，否则跳过第（．．．6．）．．．．．．．．．．．．4．）、（．．．5．）、（步操作。
．．．．4）、在测量模式第3页菜单下按『REC』进入《REC》屏幕。
选取“Dist data”显示观测值。
5）、按『ESC』后按『EDIT』输入以下各值。
（1）目标点号（2）属性码（3）目标高6）、核实输入值无误后按『OK』存储数据。
7）、旋转望远镜照准目标2，重复第“2）、3）步“操作。
坐标测量A、设置测站信息1）、量取仪器高和目标高。
2）、在测量模式第1页菜单下按『COORD』进入《Coord》屏幕。
3）、选取“Stn data“后按『EDIT』输入测站坐标，目标高和仪器高，如果想调阅内存中的．．．．．．．．．已知坐标数据。
可在选取“．．．．』，．．．．．『．READ．．．．．．．“后按．．．．．．．．．．．．Stn data这时屏幕上将显示已知坐标数据表，其中”．．．．．．．．．．．．．．．．．．．．．．．Know“代表存储于内存中的坐标数据，”．．．．．．．“代．．．．．．．．．．．．．．．．．．Crd/stn表当前工作文件中的坐标数据。
然后将光标已到．．．．．．．．．．．．．．．．．．．．．所需点号上后按『回车』键确认；也可按『．．．．』．．．．．．．．．．．．．．．．．．．．SRCH后输入所需点号后按『回车』键确认进行自动搜．．．．．．．．．．．．．．．．．．．．．索。
．．4）、按『OK』键输入完成。
B、设置后视点信息（有两种方法）第一种：设置后视方位角。
1）、在测量模式第1页菜单下按『COORD』进入《Coord》屏幕，在《Coord》屏幕下选取“Set H angle“，输入后视方位角，旋转望远镜照准后视点后按『回车』键确认。
第二种：设置后视点坐标1）、在测量模式第1页菜单下按『COORD』进入《Coord》屏幕，在《Coord》屏幕下选取“Back sight“，按『EDIT』输入后视点坐标。
需要调用内存中的坐．．．．．．．．．标数据时按『．．．．．．．．．．．．．』，这时屏幕上将显．．．．．．READ示已知坐标数据表，其中”．．．．“代表存储于内存中的坐标数据，”．．．．．．．．．．．．．．．．．．．．．．．．．．．．KnowCrd/stn．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．“代表当前工作文件中的坐标数据。
