触摸屏工作原理探究
触摸屏工作原理探究触摸屏是现代科技领域中一项重要的创新技术，广泛应用于智能手机、平板电脑、电子签名板等设备中。
本文将深入探讨触摸屏的工作原理，从而帮助读者更好地理解触摸屏技术的基本原理和应用。
一、引言触摸屏是一种可以通过手指或者其他工具触摸屏幕来操作的设备。
与传统的键盘和鼠标相比，触摸屏更为直观、简便，并且提供了更多的交互方式。
因此，触摸屏的工作原理是现代科技进步的一部分，值得我们深入研究。
二、电阻触摸屏的工作原理电阻触摸屏是最早应用的一种触摸屏技术。
它由两层透明导电膜组成，两层膜之间有一小间隙，间隙内填充着微小的绝缘球颗粒。
当手指触摸屏幕时，导电膜之间会发生接触，形成电流。
通过测量电流的变化，系统可以确定触摸位置。
三、电容触摸屏的工作原理电容触摸屏是目前应用广泛的一种触摸屏技术。
它基于电容器的原理，屏幕上覆盖一层透明导电涂层，当手指触摸屏幕时，人体会形成电容，导电涂层接收到电容信号并传输给控制器，通过计算触摸位置来实现交互。
四、表面声波触摸屏的工作原理表面声波触摸屏利用声波传输的原理，屏幕表面布满声波发射器和接收器，当触摸屏幕时，声波会受到干扰并发生变化。
接收器会检测到这些变化，并计算出触摸位置。
这种触摸屏技术具有较高的灵敏度和准确性。
五、电磁感应触摸屏的工作原理电磁感应触摸屏利用电磁感应原理，屏幕表面布置有相互垂直的两组感应线圈，当手指触摸屏幕时，会将感应线圈之间的电流改变，通过测量这种电流的变化，可以确定触摸位置。
这种触摸屏技术常用于绘图板和电子签名板等领域。
六、总结触摸屏作为一项重要的人机交互技术，其工作原理既包括电阻触摸屏、电容触摸屏、表面声波触摸屏和电磁感应触摸屏等多种技术。
每种技术都有其独特的特点和应用场景。
随着科技的不断进步和创新，我们相信触摸屏技术将会在未来得到更广泛的应用和发展。
通过本文对触摸屏工作原理的探究，读者可以更加全面地了解触摸屏技术，并对其应用领域有更深入的认识。
触摸屏作为一项改变人机交互方式的创新技术，其在智能设备领域的应用将会越来越广泛，推动着科技进步和社会发展的步伐。
手机触摸技术苹果三星触摸技术INCELLONCELLOGS原理分析
LCD 的驱动原理
LCD結構圖
Coloe filter 的结构
LCD驱动的重点
液晶电容上的”电压绝对值”决定光透 过的程度 表示数据线将电荷存入液晶电容可以是 比V com 层的电压高，也可以低，只要 电压差相同就可以 为了让液晶不产生形变惯性，驱动电路 必须处理极性变换
使用于IPS的LCD
三星advance in cell 用于VA，TN LCD
(一) Tx与Rx的距离会缩小到2~3微米(um) (二) Tx的V com可以隔离Gate line 与 Data line 讯号的干扰 (三) 也不会有液晶电容的噪声，液晶电容的 ITO电极在下玻璃，Vcom(Tx)在上玻璃 (四) 触控的灵敏度会降到更低，更找不到可 用的触控IC (五) 所以成功的关键在 ”触控IC”
TPK
单层结构
TPK用于RGB AMOLED On cell
TPK用于RGB AMOLED In cell touch
TPK用于 白光AMOLED On cell
TPK用于 白光AMOLED in cell touch
TPK In cell touch
TW201100909
将触控sensor放置于 CF玻璃的上方， 下方，上下方 范围包含所有的in cell 与 on cell
用于IPS的LCD
Tx 與 Rx 之間有留空隙
Apple advance in cell 结论
很复杂的立体结构考验LCD生产的能力，当分辨率越高时 结构会越复杂，相对良率就会越低。 4 ms的时间给触控使用，会增加报点率的下降，让触控 的反应速度变慢。 须与LCD驱动IC配合作业，整合困难。 触控驱动讯号不能太高，否则会影响LCD的显示(漏电流)， 不够高SNR比又不够，影响讯号的判读，增加算法的复杂 度。 不是一种好的In Cell技术，需耗费庞大的资源才可成功， 只有Apple承担的起。

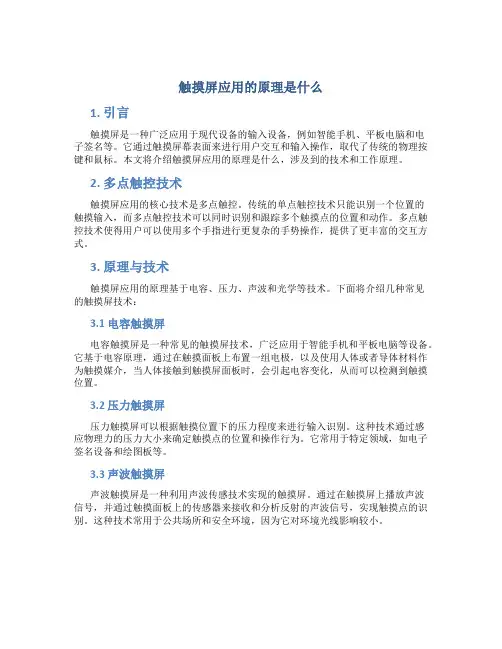

触摸屏应用的原理是什么
触摸屏应用的原理是什么1. 引言触摸屏是一种广泛应用于现代设备的输入设备，例如智能手机、平板电脑和电子签名等。
它通过触摸屏幕表面来进行用户交互和输入操作，取代了传统的物理按键和鼠标。
本文将介绍触摸屏应用的原理是什么，涉及到的技术和工作原理。
2. 多点触控技术触摸屏应用的核心技术是多点触控。
传统的单点触控技术只能识别一个位置的触摸输入，而多点触控技术可以同时识别和跟踪多个触摸点的位置和动作。
多点触控技术使得用户可以使用多个手指进行更复杂的手势操作，提供了更丰富的交互方式。
3. 原理与技术触摸屏应用的原理基于电容、压力、声波和光学等技术。
下面将介绍几种常见的触摸屏技术：3.1 电容触摸屏电容触摸屏是一种常见的触摸屏技术，广泛应用于智能手机和平板电脑等设备。
它基于电容原理，通过在触摸面板上布置一组电极，以及使用人体或者导体材料作为触摸媒介，当人体接触到触摸屏面板时，会引起电容变化，从而可以检测到触摸位置。
3.2 压力触摸屏压力触摸屏可以根据触摸位置下的压力程度来进行输入识别。
这种技术通过感应物理力的压力大小来确定触摸点的位置和操作行为。
它常用于特定领域，如电子签名设备和绘图板等。
3.3 声波触摸屏声波触摸屏是一种利用声波传感技术实现的触摸屏。
通过在触摸屏上播放声波信号，并通过触摸面板上的传感器来接收和分析反射的声波信号，实现触摸点的识别。
这种技术常用于公共场所和安全环境，因为它对环境光线影响较小。
3.4 光学触摸屏光学触摸屏使用传感器和光学投影方式来实现触摸点的识别。
触摸屏面板上激光发射器发射光束，光束经过触摸并被接收器接收。
当有物体（如手指）接触到触摸屏时，光束就会被遮挡，从而根据遮挡位置来确定触摸点。
4. 应用领域触摸屏技术的应用已经非常广泛，几乎涵盖了所有的电子设备。
以下是一些常见的应用领域：•智能手机和平板电脑：触摸屏已经成为智能手机和平板电脑的标配输入设备。
•电子签名：压力敏感的触摸屏用于数字签名和电子签名。

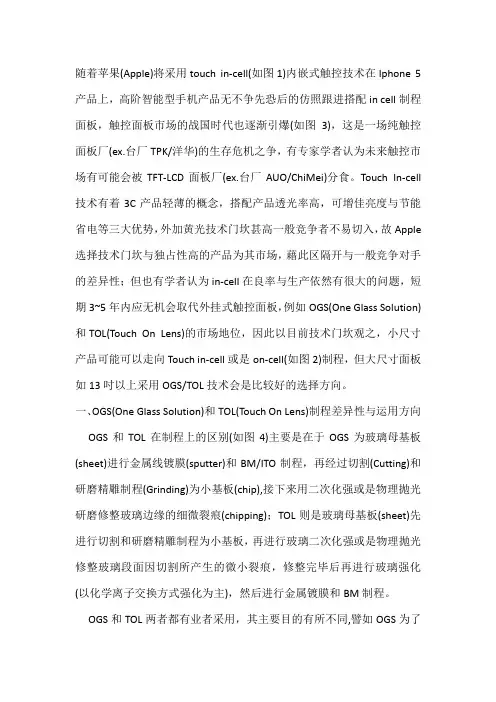

Touch In-Cell、On-Cell、OGS、TOL与玻璃二次强化的制程运用
随着苹果(Apple)将采用touch in-cell(如图1)内嵌式触控技术在Iphone 5产品上，高阶智能型手机产品无不争先恐后的仿照跟进搭配in cell制程面板，触控面板市场的战国时代也逐渐引爆(如图3)，这是一场纯触控面板厂(ex.台厂TPK/洋华)的生存危机之争，有专家学者认为未来触控市场有可能会被TFT-LCD面板厂(ex.台厂AUO/ChiMei)分食。
Touch In-cell 技术有着3C产品轻薄的概念，搭配产品透光率高，可增佳亮度与节能省电等三大优势，外加黄光技术门坎甚高一般竞争者不易切入，故Apple 选择技术门坎与独占性高的产品为其市场，藉此区隔开与一般竞争对手的差异性；但也有学者认为in-cell在良率与生产依然有很大的问题，短期3~5年内应无机会取代外挂式触控面板，例如OGS(One Glass Solution)和TOL(Touch On Lens)的市场地位，因此以目前技术门坎观之，小尺寸产品可能可以走向Touch in-cell或是on-cell(如图2)制程，但大尺寸面板如13吋以上采用OGS/TOL技术会是比较好的选择方向。
一、OGS(One Glass Solution)和TOL(Touch On Lens)制程差异性与运用方向OGS和TOL在制程上的区别(如图4)主要是在于OGS为玻璃母基板(sheet)进行金属线镀膜(sputter)和BM/ITO制程，再经过切割(Cutting)和研磨精雕制程(Grinding)为小基板(chip),接下来用二次化强或是物理抛光研磨修整玻璃边缘的细微裂痕(chipping)；TOL则是玻璃母基板(sheet)先进行切割和研磨精雕制程为小基板，再进行玻璃二次化强或是物理抛光修整玻璃段面因切割所产生的微小裂痕，修整完毕后再进行玻璃强化(以化学离子交换方式强化为主)，然后进行金属镀膜和BM制程。
OGS和TOL两者都有业者采用，其主要目的有所不同,譬如OGS为了达到强度需求，必须采用强化玻璃如Corning fit,Gorilla等当作母基板材质，故玻璃成本容易垫高，而且在切割加工参数较难调整，容易产生切割后的玻璃边缘龟裂(chipping),又因玻璃切割形状无法有太特殊的形状(ex.按键孔洞与耳机孔洞)；但TOL则采用非强化玻璃为母基板材质，玻璃切割制程较容易掌握与调控，若需要特殊形状的切割是以TOL制程为较佳选择。

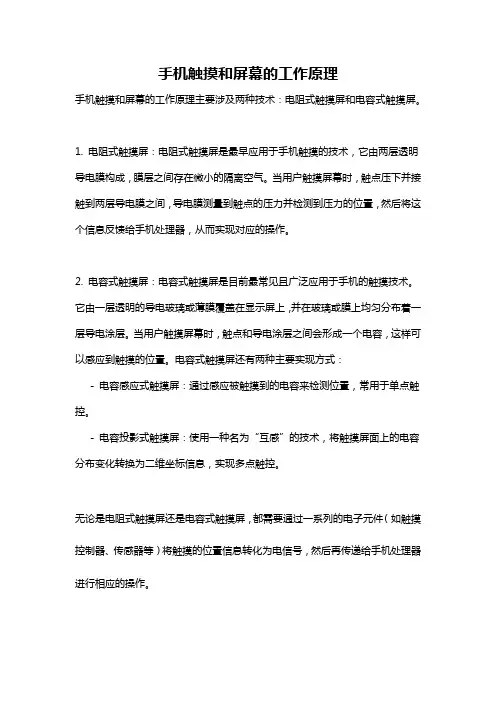

手机触摸和屏幕的工作原理
手机触摸和屏幕的工作原理
手机触摸和屏幕的工作原理主要涉及两种技术：电阻式触摸屏和电容式触摸屏。
1. 电阻式触摸屏：电阻式触摸屏是最早应用于手机触摸的技术，它由两层透明导电膜构成，膜层之间存在微小的隔离空气。
当用户触摸屏幕时，触点压下并接触到两层导电膜之间，导电膜测量到触点的压力并检测到压力的位置，然后将这个信息反馈给手机处理器，从而实现对应的操作。
2. 电容式触摸屏：电容式触摸屏是目前最常见且广泛应用于手机的触摸技术。
它由一层透明的导电玻璃或薄膜覆盖在显示屏上，并在玻璃或膜上均匀分布着一层导电涂层。
当用户触摸屏幕时，触点和导电涂层之间会形成一个电容，这样可以感应到触摸的位置。
电容式触摸屏还有两种主要实现方式：
- 电容感应式触摸屏：通过感应被触摸到的电容来检测位置，常用于单点触控。
- 电容投影式触摸屏：使用一种名为“互感”的技术，将触摸屏面上的电容分布变化转换为二维坐标信息，实现多点触控。
无论是电阻式触摸屏还是电容式触摸屏，都需要通过一系列的电子元件（如触摸控制器、传感器等）将触摸的位置信息转化为电信号，然后再传递给手机处理器进行相应的操作。
手机触屏的原理
手机触屏的原理
手机触屏的原理是通过将触摸手指或者触摸笔的位置转换为电信号来实现的。
手机触屏通常有两种主要的工作原理：电阻式触摸和电容式触摸。
1. 电阻式触摸屏原理：
电阻式触摸屏由两层玻璃或薄膜之间夹有一层微薄的玻璃或薄膜的透明导电层构成。
当手指或者触摸笔触摸屏幕时，导电层会形成一个紧密的电路。
这时，触摸屏会根据导电层的电流变化来确定触摸点的位置。
通过测量两层导电层间的电阻变化，将电压转换为数字信号，系统会计算出具体的触摸位置。
2. 电容式触摸屏原理：
电容式触摸屏由玻璃或者薄膜上覆盖一层导电Indium Tin Oxide (ITO) 材料构成。
ITO导电层在触摸面板上形成电容，
当手指或者触摸笔靠近导电层时，会改变触摸屏上的电场分布，导致电容值的变化。
通过测量这种电容变化，系统就可以确定触摸点的位置。
电容式触摸屏可以通过多点触控技术来实现多个触摸点的精确控制。
以上就是手机触屏的两种主要工作原理，通过感应触摸点的位置，手机可以实现用户交互和操作。
这一技术在现代智能手机中得到广泛应用，并且不断发展和演进，为用户提供更好的触摸体验。
触摸技术原理
触摸技术原理
触摸技术原理是指通过手指或其他物体对触摸屏进行接触，从而实现与设备的交互操作。
触摸屏一般由触摸感应器、控制电路和显示屏组成。
常见的触摸感应器有电阻式触摸屏和电容式触摸屏。
电阻式触摸屏由两层并排的导电薄膜组成，当手指触摸屏幕时，导电薄膜之间产生接触，形成电阻，导电薄膜角标电流的改变可以被控制电路感知，从而确定触摸位置。
电容式触摸屏则利用了人体本身的电容特性。
触摸屏上覆盖一层电容板，当手指触摸屏幕时，导致电容板的电荷分布发生改变，通过控制电路检测这种电荷变化，就可以定位触摸位置。
除了电阻式和电容式触摸屏外，还有表面声波触摸屏等其他种类的触摸技术。
表面声波触摸屏利用超声波传感器发送和接收声波信号，当手指触摸屏幕时，触摸区域会发生声波的反射和衰减，通过分析声波信号的变化可以确定触摸位置。
无论是哪种触摸技术，控制电路都起着关键的作用。
控制电路会根据感应器的信号，计算出触摸点的坐标，并将坐标信息传递给操作系统或应用程序。
操作系统或应用程序将根据触摸点的坐标，执行相应的命令，实现各种交互操作，如点击、滑动、放大缩小等。
综上所述，触摸技术的原理主要是通过感应器和控制电路来实
现对触摸点位置的感知和计算，并将触摸信息传递给设备的操作系统或应用程序，从而实现与设备的交互操作。
Incell and oncell与外挂式触控方案原理对比及性能选型介绍
Iphone5 in-cell方案特点：
更佳透光率、较薄、窄边框设计、 sensor ITO位于LCD内部，跌落LENS破裂后不 影响触摸功能；可以实现10点触摸； 缺点：TX/RX做在同一层且苹果分辨率高，线宽线距很窄，良率低；驱动上与 LCD驱动IC分时使用，触控的反应速度变慢，增加了系统算法的困难； TXRX发射接收在同一层，手指触摸感应量不足，触摸效果稍差与Hybrid方案。
CF面绑定RX走线
三。LG advance In Cell 技术：
C.内嵌式TP之In cell简介及特性：
将 V com 电极层切成独立小区域电极，使用自电容的技术来实现触摸功 能，所以LG in cell技术特点就是触摸感应线路在同一层（CF或TFT面）
LG advance In Cell 技术特点：
On cell触摸原理：
CF表面On cell 触摸感应原理：
手指靠近，通过计 算被吸收的感应量 计算位置
B.内嵌式TP之On cell简介及特性：
On cell实现方案：
ITO走线方式有三种方案： 互容搭桥方式，互容单层多点毛毛虫（最多），自容方案： On cell不同方案客观性能对比介绍：
主要IC方案厂商：
1.用于TN VA型的LCD的in cell设计： 2.用于IPS型的LCD的in cell设计：
PS:VCOM在CF面内侧，所以TX做在CF面内侧， RX做在CF上表面：
PS:VCOM在TFT面，所以TX做在TFT面内侧， RX做在CF上表面：
Incell and oncell与外挂式触控方案原理对比及性能选型介绍
B.内嵌式TP之On cell简介及特性：
On cell方案设计选型要点：
相关内容
ITO图案 尺寸 ITO方阻 LCD CF厚度要求 Lens厚度要求 偏光片阻抗 单层多点 单层多点：支持≦Size7“ 单层多点：40±10ohm 0.2-0.4mm 0.5-0.7mm；油墨绝缘阻抗>500M欧姆/cm 片材PSA中选用无加AS抗静电材料，阻抗需≥1013 架桥：支持≦Size8“ 架桥：：40±20ohm
Cover Lens Polarizar Glass color filter Liquid Crystal Array Tx Rx Tx Rx Tx Rx Tx Rx Tx Rx Glass Polarizar
Iphone5 in-cell方案特点：
更佳透光率、较薄、窄边框设计、 sensor ITO位于LCD内部，跌落LENS破裂后不 影响触摸功能；可以实现10点触摸； 缺点：TX/RX做在同一层且苹果分辨率高，线宽线距很窄，良率低；驱动上与 LCD驱动IC分时使用，触控的反应速度变慢，增加了系统算法的困难； TXRX发射接收在同一层，手指触摸感应量不足，触摸效果稍差与Hybrid方案。
Array
Tx Rx Tx Rx Tx Rx Tx Rx Tx Rx Glass Polarizar
Polarizar
iPhone5
POP4-5
B.内嵌式TP之On cell简介及特性：
On cell触摸屏定义：将sensor线路镀膜制作在LCD的前导电玻璃 （CF）表面，则称为On-cell： LCM搭配on cell Amoled搭配on cell Syaptics 1T2R 多点互容 ITO走线图：
1.用于TN VA型的LCD的in cell设计： 2.用于IPS型的LCD的in cell设计：
Incell and oncell与外挂式触控方案原理对比及性能选型介绍
In cell
Cover Lens Polarizar Glass color filter Liquid Crystal Tx Rx Tx
On Cell
Cover Lens Polarizar Rx Tx Rx Glass color filter Liquid Crystal array Glass Tx Rx Tx Rx
名称
盖板 OCA ITO
G/F特点: 使用单层Film Sensor，ITO图案一般为三角 形 ，支持手势但不支持多点触摸。 GFF特点 优点: 此结构使用两层Film Sensor，ITO图案 成本低、时间短；透光性好，sensor总厚度 一般为菱形和矩形 ，支持真实多点。 薄。 缺点 优点： 准确度较高，手写效果好，支持真实多 以单点为主，不能实现多点触控，抗干扰能 点；sensor可以做异形，开模成本低， 力较差。 时间短；抗干扰能力强。 缺点 GFM特点: 透过率没有G+G的高。 相比GF，为互容毛毛虫，可以实现5点，结
On cell绑定区图示：
COG FOG绑定 On cell ITO绑定区 偏光片
显示区ITO走线
ONCELL方案设计特点：
与其他外挂触控方案对比:有更佳透光率、较薄、窄边框设计、ID设计简洁； ITO位于LCD表面，跌落LENS破裂后不影响功能；可以实现5点触摸与GFM类似； 供应链更简单，TP模块(LCM+ sensor)生产， 由LCM 厂全部独立完成。
名称 盖板 OCA 厚度 0.55/0.7mm 0.125mm 0.05mm 0.05mm 0.05mm 材质 GLASS 光学胶 PET基材film 光学胶 PET基材film OCA ITO 0.125mm 0.125mm 光学胶
电容屏原理、结构及分类 OGS_INCELL_ONCELL
内嵌式触控技术
内嵌式触控则是将感应线路基板与显示面板整合，根
据感应线路的不同位置，又分为in-cell与on-cell两种。 in-cell的感应线路位于显示面板内部液晶像素中。 on-cell的感应线路则位于显示面板的彩色滤光片基板 和偏光板之间形成简单的透明电极图案或AMOLED的 封装玻璃表面
In-cell
在显示屏内部嵌入触摸传感器功能，这样能使屏幕变
得更加轻薄。同时In-Cell屏幕还要嵌入配套的触控IC， 否则很容易导致错误的触控感测讯号或者过大的噪音。 因此，对任一显示面板厂商而言，切入In-Cell/OnCell式触控屏技术的门槛的确相当地高，仍需要过良 品率偏低这一难关，因为In-Cell一旦损坏，损失的不 仅仅是触摸屏，显示屏也将连同一起报废，因此厂商 对In-Cell良率要求更高。 采用In-Cell 技术的高端手机有苹果的iPhone 5，还 有诺基亚的Lumia920
缺点
透过率没有G+G的高。
CTP结构(G+G)
结构
Cover Glass +Glass Sensor
特点
此结构使用一层Glass Sensor，ITO图案一般 为菱形和矩形 ，支持真实多点。
OCA
优点
准确度度较高，透光性高，手写效果好，支持真实多点；
缺点
开模成本高，打样周期长，可替代性差；受撞击Glass sensor 易损坏， 并且Glass sensor不能做异形；厚度较厚，一般厚度为1.37mm
On-cell
On Cell是指将触摸屏嵌入到显示屏的彩色滤光片基板
和偏光片之间的方法，即在液晶面板上配触摸传感器。 相比In Cell技术难度降低不少。三星、日立、LG等厂 商在On-Cell结构触摸屏上进展较快，目前，On Cell 多应用于三星Amoled面板产品上，技术上尚未能克服 薄型化、触控时产生的颜色不均等问题
手机触摸技术苹果三星触摸技术INCELLONCELLOGS原理分析.
代的触控IC (七) 一但研发成功将摧毁现有的触控产业
使用于IPS的LCD
三星advance in cell 用于VA，TN LCD
(一) Tx与Rx的距离会缩小到2~3微米(um) (二) Tx的V com可以隔离Gate line 与 Data line
为了让液晶不产生形变惯性，驱动电路 必须处理极性变换
Apple 内嵌式触控技术分析
Apple US Patent No. 8,243,027 申请日 2007-6-8 Apple TW Patent 201031961 A1 优先日 2009-2-2
Apple's U.S. Patent No. 8,243,027
Apple是先进内嵌式技术的原创
Apple On Cell方法一
Apple On Cell方法二
Apple On Cell方法二
Apple 相同于 Sony 1
Apple 相同于 Sony 2
Apple 相同于 Sony 上下颠倒
关键问题
当上下颠倒时会不会影响 显示质量?
Apple 相同於 三星 1
友达 In cell 三
112:touch Sensor(ITO) 132:Bridge 144:color filter 140:BM 180:Vcom
友达 In cell 三
群创 In cell touch
TW 201229619
以On cell 的结构申请专利 上游专利，只要使用On cell都在权利
本专利于 2012-8-14 获证，原申请案号为 US2008/0062140 A1，公告日为 2008-5-13， 申请日为 2007-6-8
OGS单玻璃触控技术的优势全解析
电容式触摸屏发展综述引言以手机和平板电脑为代表的消费电子产品逐渐触摸屏化已成为行业发展趋势，电容式触摸屏成为这些产品的标准配置，触控功能在消费电子产品渗透率的进一步提升，将极大推动触摸屏面板玻璃的市场需求，通过强化、丝印、镀膜等工艺处理后，终端产品的表面面板玻璃在耐刮花、抗冲击、抗指纹、增透防晕等性能上得以大幅提升，同时玻璃的优良质感和手感体验也获得终端用户的认可。
目前面板玻璃被广泛应用于热销的手机和平板电脑产品，例如苹果公司的Iphone、Ipad、Itouch产品，三星公司的Galaxy产品等。
预计未来将有更多的厂商在更多款式的产品上应用此类玻璃面板。
此外，面板玻璃还可以广泛应用于数码相机、电子阅读器、GPS、各类查询终端、ATM、点歌机、数码电子白板。
触摸屏行业现状：以多点式触控应用为诉求的投射电容式触控面板主要技术分为薄膜式（filmtype）及玻璃式（glasstype）两种，苹果阵营采用玻璃投射式电容（glasstype），而非苹阵营则以薄膜投射式电容（filmtypePET）为主；目前主流的薄膜式结构是将ITO通过光刻或印刷在PET薄膜上，外层为保护玻璃称为GFF（Glass-Film-Film）结构，而主流的玻璃式结构系将触控传感器做在ITO 玻璃上，外层加上一片保护玻璃是为GG（Glass-Glass）结构。
前者受限于高阶ITO薄膜材料掌握在少数日商手中，后者GG贴合良率普遍偏低，都造成投射电容触控模块成本居高不下的主因。
为了有效降低触控模块成本，同时满足终端消费性电子产品轻薄化市场趋势，近两年触控业者积极着手研发减少ITO薄膜或ITO玻璃用量，布局发展OGS、内嵌式触控或GF薄膜技术。
OGS技术是将ITO玻璃与保护玻璃集成成一片玻璃，不仅可减少一片玻璃，也节省一道贴合制程，约较两片式G/G产品减薄0.4毫米厚度，估计可节省约5成成本。
因此，OGS具有良好的市场前景。
常见触摸屏的种类1、电阻式触摸屏手指触摸的表面是一个硬涂层，用以保护下面的PET层。
InCell触摸屏原理-文档资料
投射电容触摸屏（projective capacitive touch panel）可分为两种不同的结构：自电容(self capacitive)与互电容(mutual capacitive) 自电容为较早的技术，来源于touch key, touchpad 互电容技术由iphone发扬光大，发展迅猛，将 逐渐取代自电容类型
• 2. Capacitive touch panel
2.1 capacitance changed by deformation of top glass
2.2 capacitance changed by induced current from finger
2.2.1 surface capacitive touch panel 2.2.2 projective capacitive touch panel 2.2.2.1 detect self capacitance 2.2.2.2 detect mutual capacitance
–
LC alignment change type
Samsung filed patent (US20050094038) very early, but Samsung’s demo applied another detect circuit (SID07 24.3), and Epson made a demo (SID08 55.2) based on Samsung’s structure by using LTPS, IPS and active matrix sensor so that improved the performance.
Projective capacitive touch panel
InCell、OnCell和OGS三种屏幕全面解析
InCell、OnCell和OGS三种屏幕全面解析关于屏幕概念的炒作，从之前的IPS、AMOLED、SLCD的面板之争，到现在清一色标榜自己是OGS全贴合屏幕，如何如何轻薄、透光、图像“浮现”在屏幕上，苹果则貌似更为“高端”，传出了In-cell/On-cell的概念。
要彻底了解In-Cell/On-Cell/OGS等等屏幕，就得先知道屏幕的基本结构组成。
从上到下，屏幕的基本结构分为三层，保护玻璃（最上面橙黄色标注了Coverglass的部分），触控层，显示面板。
保护玻璃没什幺好说的，康宁大猩猩玻璃就是。
触控层的话，就是由ITO触控薄膜和ITO玻璃基板组成。
显示面板可细分的程度高，这里只大致排列下：从上到下，分别是上玻璃基板（粉红色标注了Colorfiliter的区域，即彩色滤光基板），液晶层（蓝条），下玻璃基板（粉红色标注了Array的区域，即薄膜电晶体基板）。
最后，还需要指出的是，保护玻璃/触控层与显示面板之间，一般贴合技术会形成一层空气（即图中标注了Bonding的金黄色区域），如果采用全贴合技术去除这层空气，屏幕反光会大大减少，点亮屏幕时就显得更为通透，熄屏时更加黑沉，没有灰白的观感。
传统的G/G、GFF屏幕，都是标准的保护玻璃+触控层+显示面板层的结构，不同之处在于触控层。
G/G屏幕的触控层是由1层ITO玻璃基板+1层ITO触控薄膜组成，GFF屏幕的触控层则有2层ITO玻璃基板+2层ITO触控薄膜（ITO：X和ITO：Y）。
显然，G/G屏幕更薄一些。
今天各厂家标榜的OGS屏幕、InCell/OnCell屏幕，为何值得拿出来吹嘘，是因为它们都是保护玻璃层+显示面板层的结构，少了一层触控层，更加轻薄。
那中间的触控层哪去了呢？这正好是区分InCell/OnCell屏幕和OGS屏幕的关键。
InCell/OnCell屏幕是将触控层和显示面板整合在了一起，OGS屏幕是将保护玻璃层和触控层整合在了一起。
手机屏幕原理和设计（触摸屏幕）
手机屏幕原理和设计（触摸屏幕）//本文参考了很多百度百科的知识随着android手机的流行，手机触摸屏成为一个时尚。
再购机的时候，就会有很多人去问手机的触屏是电阻式的还是电容式的呢？但是其实很多人应该是不知道个中的原委的。
只是一个感觉电容式的一定要比电阻式的好。
却也道不出个所以然来。
本文会为您详细的解释手机触摸屏的原理和设计。
本文只介绍手机中常用的。
即------电阻式和电容式。
触控屏（Touch panel）又称为触控面板，是个可接收触头等输入讯号的感应式液晶显示装置，当接触了屏幕上的图形按钮时，屏幕上的触觉反馈系统可根据预先编程的程式驱动各种连结装置，可用以取代机械式的按钮面板，并借由液晶显示画面制造出生动的影音效果。
触摸屏的本质是传感器，它是由检测部件和触摸屏控制器组成。
触摸检测部件安装在触摸屏显示器屏幕前面，用于检测用户的触摸位置，然后送触摸屏控制器。
触摸屏控制器的主要作用是从触摸点检测装置接受触摸信息，并将它转化为触电坐标发送给CPU，同时接受cpu送来的指令并执行。
从技术原理来区别触摸屏，可分为五个基本种类：矢量压力传感技术触摸屏、电阻技术触摸屏、电容技术触摸屏、红外线技术触摸屏、表面声波技术触摸屏。
其中矢量压力传感技术触摸屏已退出历史舞台；红外线技术触摸屏价格低廉，但其外框易碎，容易产生光干扰，曲面情况下失真；电容技术触摸屏设计构思合理，但其图像失真问题很难得到根本解决；电阻技术触摸屏的定位准确，但其价格颇高，且怕刮易损；表面声波触摸屏解决了以往触摸屏的各种缺陷，清晰不容易被损坏，适于各种场合，缺点是屏幕表面如果有水滴和尘土会使触摸屏变的迟钝，甚至不工作。
按照触摸屏的工作原理和传输信息的介质，我们把触摸屏分为四种，它们分别为电阻式、电容感应式、红外线式以及表面声波式。
每一类触摸屏都有其各自的优缺点，要了解哪种触摸屏适用于哪种场合，关键就在于要懂得每一类触摸屏技术的工作原理和特点。
1、电阻式触摸屏（电阻式触摸屏工作原理图）这种触摸屏利用压力感应进行控制。
最新手机触摸技术 苹果三星触摸技术
– 能量不滅定律
– 電荷不滅定律
SuperC-Touch 第二代觸控技術
測量誤差 碰觸時與未碰觸時
測量到的誤差大小不同
SuperC-Touch 第三代觸控技術
測量靜電 人體所帶靜電與大地平衡
大地靜電又與電力公司的接地線平衡
SuperC-Touch 第四代觸控技術
完成觸控產業與LCD產業的完美結合
將觸控所須增加的成本降低到接近 “零成本”
當主流趨勢走”互電容”的技術時 SuperC – Touch 選擇走”自電容”的路
點自電容結構 All Point Addressing
互電容的雙層結構
SuperC-Touch 歷代技術簡介
SuperC-Touch 第一代觸控技術
模擬多條 Data Line做觸控 Sensor
In Cell Touch 的終級技術 須面對的障礙
LCD 內部雜訊 訊號感應量 相臨感應電極的分辨能力 電容包袱 時間壓力 三方的合作
電容式觸控未來發展趨勢
由外掛式移轉到先進內嵌式 OGS只是過渡產品
主控權由觸控面板廠
(一) 自電容的點數會快速增加，觸控IC接腳越多，成本越高 以目前的IC生產成本，接腳對成本的影響不大。 (二) 中央的點線路會走不出來。 當線路作在BM上時，走線的密度非常高，在15寸以內的 面板都走的出來。 (三) 走線越細ITO電阻越大。 使用金屬線沒有電阻的問題。 (四) 點數越多須要越多的時間掃瞄。 使用分區掃瞄再逐次接近的技術，可以輕易的解決。
耗電考量
一般的觸控模組的掃描速度約 K samples/sec SuperC-Touch 使用相同的工作頻率 時的掃描速度約 50K samples/sec 速度快10倍，功耗可以在小10倍。 功耗可以挑戰 100uW (不含MCU)
