电容出线柜 改造
对电容柜内无功补偿装置的改造分享
对电容柜内无功补偿装置的改造分享现场技术支持工程师：赵工（希拓电气（常州）有限公司）无功补偿主要是为了提高供配电系统功率因数。
提高功率因数不仅可以增加电网中有功功率的常数，减少无功损耗，有效提高功率因素，降低线损，改善供电质量电安全性，而且也是提高电器设备的利用率和使用容量，改善公司生产工艺的有效措施。
故，提高功率因数主要作用有：①稳定系统输出电压；②提高输电效率；③改善供电质量；④提高输电安全性。
下面我用实际案例来具体分析：1、案例详情：经调查，该公司的老厂区有十四个老分变电所已超过20年！是典型的无功补偿柜设备老旧、自动化程度低，采用整组电容器投切的方式，系统控制简单问题。
而且除近几年改造的少数几个变电所外，其余变电所无功补偿柜几乎失去作用。
根据变电所当时负荷情况，不能将电容器组分组太多，原补偿柜只能采集三相电源中的一相数据来控制其补偿电容器组投切。
由于三相不平衡，不能准确投入补偿，供电线路电过高引起保护装误解动，造成不投则欠补，投则过补现象，使系统的功率因数偏低，达不到补偿目的！随着该公司的不断发展，负荷增加及大型的精密加工设备、数控加工中心及新产品、新工艺、新设备其中有很多精密仪器，和测试仪器的用电指标对供电电网的用电指标也提出了很高的要求因此，现有无功补偿已远远不能满足其无功补偿需求，需要进行无功功补偿柜改造！2、前期调查：通过对该木工变电所现场检测及该公司历史数据得出：每月上旬、中旬和下旬测得功率因素值如下，远远满足不了规定的：“低压配电室补偿后的功率因素要求不得低于0.9”的要求。
3、目标值确定：本着节约成本的原则决定：保留原有框架部分，更新控制电气元件，安装完成后使功率因素达到0.95以上！功率因数值改造前后对比图4、方案制定：根据该公司的变压器容量为1000KVA及负荷状况：1）我选择安装5组希拓电气原装进口电容器，每组容量60kvar，总容量为300kvar。
串联纯铜绕组的电抗器，组成谐波滤波装置，即可进行无功补偿，同时还可以吸收大量的谐波，显著降低了电气的损耗，提升电能质量，净化电网，保障电网运行安全。
箱式变电站低压电容柜升级改造
箱式变电站低压电容柜升级改造发布时间：2021-05-31T10:15:45.587Z 来源：《基层建设》2020年第30期作者：陈乐振陈威陈凯旋[导读] 摘要：随着以前居住在郊区或偏远地区的城市的迅速增长，它们现在已成为政府规划的核心区域或重要的促进发展区域。
申恒电力设备有限公司浙江乐清 325600摘要：随着以前居住在郊区或偏远地区的城市的迅速增长，它们现在已成为政府规划的核心区域或重要的促进发展区域。
鉴于上述设施的规模、技术残留和不可靠程度等问题，以及一些发电厂已经处于发展阶段，应共同规划和改造或改造。
但本文探讨了如何在不停电或停电的情况下实现老发电厂的搬迁。
关键词：箱式变电站；低压电容柜；升级改造引言近年来，一些经济发达地区提出了“屏幕恢复”方案，其中重要部分是根据对功能的评估，如b .可重新设计旧式显示器和外接缆线，以满足营运需求。
该方案在某些具体情况下比传统的自我改革具有短期、高效和可衡量的优势，在实践中也取得了一定程度的成功。
鉴于电网运行速度越来越快，服务要求不断提高，继电保护更新与停电时间较短之间的矛盾越来越明显。
对于用户密度高、供电可靠性高的大城市重组尤其如此。
这就增加了对改建周期、实施效率和建筑灵活性的需求。
1箱式变电站低压电容柜升级改造的必要性(1)部分AIS发电厂运行时间较长，部分配电装置220kV和110kV的设计已经超过设计寿命。
(2)一些半高AIS体系结构不再符合现有的防灾标准(例如b .地震)和具有许多结构节点，具有许多弱点和不安全。
(3)部分半高AIS配电装置难以监测和维护。
(4)因电器老化而发生严重事故。
(5)有些发电厂不符合系统要求。
(6)AIS始终处于装运过程的开始，许多位于城市郊区。
随着时间的推移，他们的地区发展成了一个城市地区。
由于这些发电厂及其输出方法占用了大量空间，因此有必要在一个地方或另一个地方重建GIS转换，从而节省大量土地资源。
此外，GIS装置的导电部分被屏蔽，接地、电磁辐射、电磁干扰和断路器的声干扰，比AIS更适合城市环境要求。
配电柜内部改造施工方案
配电柜内部改造施工方案1. 背景介绍随着电气设备的升级和柜体老化，配电柜内部改造成为了提高安全性、可靠性和效率的必要措施。
本文档将详细介绍配电柜内部改造的施工方案。
2. 施工前的准备工作在开始施工前，需要进行一系列准备工作，包括但不限于：•审查现有配电柜的结构和功能；•制定施工计划，确定改造范围和目标；•打开现有配电柜，检查和记录内部设备的型号、规格、数量、连接方式等信息；•准备好所需的工具、材料和配件。
3. 施工步骤3.1 拆除旧设备首先，需要断开供电，并且慎重拆除旧设备。
在拆除过程中，请注意遵循以下操作：1.先断开主开关，确保安全；2.拆除旧设备时，需按照正确的操作顺序进行，避免损坏其他设备；3.拆除过程中，请小心处理敏感的电气元件，避免误操作。
3.2 清理配电柜内部在拆除旧设备后，配电柜内部可能会有杂乱的电线、垃圾和尘土等。
为了保证新设备的安装和使用，需要进行彻底的清理工作：•清除杂乱的电线，并对其进行标识；•清除各种垃圾和尘土，以确保工作环境整洁；•检查配电柜内部接地线情况，确保连接牢固。
3.3 安装新设备在清理完配电柜内部后，可以开始安装新设备。
安装过程中，请遵循以下步骤：1.根据施工计划，选择合适的位置安装新设备；2.注意设备的安装方向，并确保与电源线、信号线等正确连接；3.使用合适的工具将设备固定在配电柜内，确保牢固可靠；4.根据设备的规格和要求，连接外部电源和信号线。
3.4 连接调试与测试安装完新设备后，需要进行连接调试与测试，以验证改造效果并确保其正常运行。
具体步骤如下：1.首先，检查所有连接线路是否正确连接，包括电源线和信号线；2.打开电源，进行初次连接调试，验证设备的工作状态；3.运行设备，观察设备的运行情况并检测是否存在异常；4.对设备进行全面的测试，确保其性能和功能满足要求。
3.5 完善配电柜内部布线在完成设备安装和调试后，根据需求对配电柜的内部布线进行优化和调整。
注意以下几点：1.尽量减少电线的交叉与打结，保持布线清晰、整齐；2.对电线进行标识，以便于日后的维护和操作；3.注意电线与其他设备的距离和隔离，防止干扰和故障。

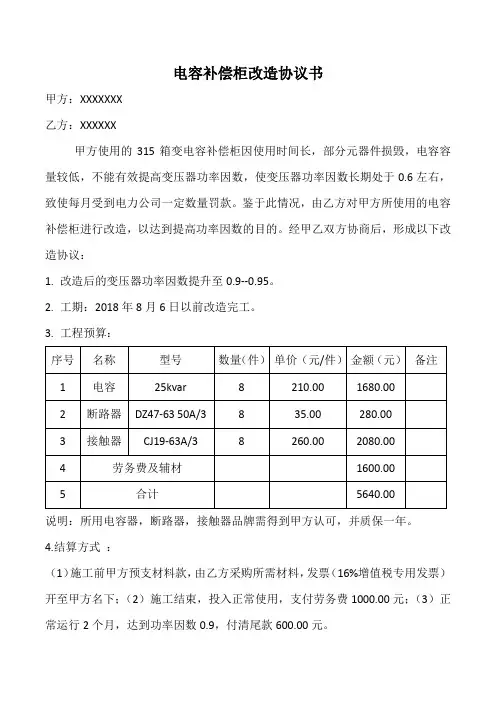

电容柜改造协议书
电容补偿柜改造协议书
甲方：XXXXXXX
乙方：XXXXXX
甲方使用的315箱变电容补偿柜因使用时间长，部分元器件损毁，电容容量较低，不能有效提高变压器功率因数，使变压器功率因数长期处于0.6左右，致使每月受到电力公司一定数量罚款。
鉴于此情况，由乙方对甲方所使用的电容补偿柜进行改造，以达到提高功率因数的目的。
经甲乙双方协商后，形成以下改造协议：
1.改造后的变压器功率因数提升至0.9--0.95。
2.工期：2018年8月6日以前改造完工。
3.工程预算：
说明：所用电容器，断路器，接触器品牌需得到甲方认可，并质保一年。
4.结算方式：
（1）施工前甲方预支材料款，由乙方采购所需材料，发票（16%增值税专用发票）开至甲方名下；（2）施工结束，投入正常使用，支付劳务费1000.00元；（3）正常运行2个月，达到功率因数0.9，付清尾款600.00元。
5.安全责任：
乙方施工期间，涉及该电容补偿柜改造过程中的施工人员的人身安全及设施安全，责任全部由乙方承担。
6.后期维护：
电容补偿柜改造完成后，乙方在一年内每月至少进行一次维护，监控设施的正常运行。
并对甲方人员进行维护指导。
7.违约责任：
改造后变压器功率因数不能达到约定，乙方须重新进行改造，并承担因此而产生的所有费用，且甲方不再支付工程尾款。
本协议一式两份，经双方代表签字生效。
甲方代表（签字）乙方代表（签字）
签订日期：2018年08月2日。
如何对低压电容柜进行节能增容改造？
如何对低压电容柜进行节能增容改造？我们知道，安装无功补偿柜是现在进行低压配电系统无功补偿的主要手段，但是在安装无共补偿柜和使用一段时间后，却依然遇到各种补偿无法满足需求的问题，这时候即需要对电容柜内无功补偿装置根据用电装置的用电情况进行调整升级改造，即：无功补偿柜的改造。
下面我用我司一实际案例与大家探讨一下如何根据配电房实际情况，调整无功补偿装置，使其达到补偿和节能效果。
1、案例详情该锻造公司由于感性负荷的增加，且原配电房只有2台容量为160kvar的电容补偿柜，由于长期使用，无功功率补偿跟不上，结果导致功率因数很低，造成公司内电压不稳，设备利用率偏小，线路有功功率损耗增加，用电被罚款。
2、改造方案制定根据对现场的勘察和测量计算，以及该锻造公司现有负荷状况，我司确定对配电房增加总容量为320kvar 的电容补偿量。
1）由于该锻造公司配电房内部空间有限，已无法再容纳2台160kvar的电容柜，故需要在原有2台电容柜内直接进行增容改造：在拆除了柜内原有配件后，利用柜内原有安装梁，换上了我司德国进口的电容器，圆柱形铝，体积小，方便安装；串联上纯铜绕组的电抗器，结构紧凑又可保护电容器，同时吸收部分谐波。
组柜后，同容量体积比其他自动补偿装置小很多。
改造后柜内配置详情2）由于该锻造公司要求电容柜的运行不能因控制器的故障而使整个补偿柜失效，要求具有报警功能，便于电工提高工作效率并及时发现问题：将控制器更换为智能因数控制器，其采用三相交流同步取样方式对电网各项参数实时监测处理，不但具有常规的三相平衡补偿控制方式，还具备单相别的不平衡补偿的功能，使得补偿效果更加细化。
在运行安全保护方面，除具有基本的过压、欠压、谐波电压、谐波电流保护外，对无功补偿的核心元件电容器还做了“投切时控”与“保护时控”，双重时控保护设计。
改造现场为了确保补偿设备长期稳定的运行，控制器还配备了报警、温控等功能，比如系统电压电流异常，谐波较高、运行环境温度过高等因素产生的运行问题会被及时检测出来。
成套低压电容器柜的系统改造
【 ｚ 】 ． 中华人民共和国机 械工业部 ， １ ９ ９ ４ ． … ４ Ｇ Ｂ ５ ０ ２ ２ ７ － ９ ５ ． 并 联 电 容 器 装 置设 计 规 范
［ ｚ 】 ．中华人 民共和国电力工业部 ， １ ９ ９ ６ ．
议 电容器 厂家将电容器集 中安装在配 电柜最下 层 ，将发 热最严 重的电抗器安装在配 电柜 的上 层 。采取 了运 行 维护 人 员的建 议后 ， 电容器
和延长成套低压电容器的使用寿命 。
抗器 的安 装位置不 同，对 电力 电容 器的影响差 别也 比较 大。本文根据一起 电气 改造 中的实例 对成套低压 电容器配 电柜中 电抗器发 热对 电容
器 运 行 的影 响进 行 了 探 讨 和 分 析供 电 （ 第三 版 ） 【 Ｍ 】 ．北京
配 电 室 投 入 运 行 后 ， 由 于 电抗 器 运 行 温
容器配 电柜的布局提 出了改造建议 ：由于成套 低压 电容器配 电柜中 电抗器是最主要 的发热设
备 ，空 气 受 热 后 向 上 方 运 动 ，运 行 维 护 人 员建
［ ３ 】 Ｇ Ｂ ５ ０ ０ ５ ０ － ９ ４ ． １ Ｏ ｋ Ｖ 及 以下 变 电所 设 计规 范
２成套低压电容器柜改造
基于 配 电柜 原有 的空 间尺 寸 的限制 ，改 造人员经过多次探讨和模拟布局 ，最终 确定了
行规程执行 。
【 关键 词 】电力 电容 器
改 造
电抗 器 故 障 发 热
改造方 案。成套低压 电容器配 电柜 改造后 的图 片如 图所示 两组 电抗器靠近盘柜 的一侧安装 ， 低压 电容器 安装在 盘柜另一侧； 电抗器和 电容
在配 电盘上开孔 安装 风扇，增加风冷设施 ，加 压 电容器配 电柜 能够 延长电容器 的使用年限，
配电柜改造方案
配电柜改造方案
背景介绍
随着公司业务的扩展，配电柜逐渐超载、老化，已经不能满足公司的需求。
为了确保公司正常运转，在保证安全可靠的前提下，我们需要给配电柜进行改造。
改造方案
1.扩大配电柜容量
当前配电柜已经超载，无法再承载更多的电器设备。
因此，我们需要扩大配
电柜的容量，增加额定电流和电压的能力。
具体实践方案为在现有配电柜上增加新的插座、断路器等电器，以满足公司业务需要。
2.更换老化损坏的电器元件
因为配电柜中有些元件已经老化，损坏严重，无法正常工作，可能会导致电
器短路、火灾等安全事故的发生。
因此，我们需要更换老化损坏的电器元件。
具体实践方案为在更换后，进行严格测试和验收，确保配电柜的安全稳定。
3.加强防护措施
配电柜改造过程中，需要加强防护措施，确保施工人员的安全。
具体实践方
案为施工人员佩戴防护眼镜、手套、鞋套等防护装备，并严格控制施工现场的电源开关。
同时，在施工现场设置合适的警示标牌和高压隔离设施，以防止事故的发生。
4.定期检修维护
配电柜改造完成后，需要进行定期检修维护，以确保配电柜的安全稳定运行。
具体实践方案为制定合理的检修计划和记录，定期对配电柜中的电器元件进行检查、清洁和修复，确保配电柜的长期安全运行。
总结
配电柜改造是公司电力安全的一项必要工程，需要充分考虑施工过程中的安全问题，并制定出合理的改造方案，确保改造质量和安全效果。
同时，定期进行检修维护，也是确保配电柜的安全长期运行的重要措施。
电容柜改造提高功率因数避免5万元罚款实际案例分享
电容柜改造提高功率因数避免5万元罚款实际案例分享现场技术支持工程师：赵工（希拓电气（常州）有限公司）我司之前接触到这样一个案例，某不锈钢企业因存在力调电费罚款，月最高罚款记录高达53600元，找到我们进行电容柜改造，寻求解决方案。
改造现场现场情况：经现场检测发现，现场变压器容量为2000KVA，有5台电容柜，每个电容柜总量300kvar。
测试期间电容器投入8台，功率因数为0.6左右。
光伏并网点在负载侧最后端，光伏发电时，电容全部不投入，功率因数显示为-0.73左右。
我到现场考察后发现，现场主要设备有：冲压设备、点压焊机、数控剪板机、数控折弯机、数控冲床、数控刨槽机、水刀，激光切割机等，由于容性负载过多导致无功倒送，功率因数不达标。
方案确定：结合检测数据及现场实际情况，我和其他工程师确立了解决方案为：配置总容量为1200KVar的静止无功发生器SVG12台。
上电运行后，问题得到解决，功率因数为0.95左右。
在沟通过程中，不锈钢企业的工作者提出，在运行过程中也经常出现不可预测性故障，影响正常生产工作。
且由于定期人工检测工作量大，重复性高，排障效率低，维护成本也相对较高，管理压力甚大，希望希拓电气能为其提供相应的解决方案。
我和其他工程师根据该企业的诉求，推荐其使用“智能功无功补偿控制器”，可对电能参数实时监测和谐波分析，进行故障报警及时发现电能安全隐患；提高日常巡检维修效率，使清障工作简单、可靠；让电能质量参数数字化、图形化、简单化。
经洽谈协商后，最终确定在各个配电房无功补偿柜上安装控制器，实时监测收集各电能参量，掌握用电数据情况，当存在安全隐患或数据不达标时，能即时预警。
实现了用户对电网电能安全隐患由未知到事先即时感知，并在预警后及时采取事后系统化治理措施，让隐患扼杀在萌芽中。
该不锈钢企业在进行无功补偿柜改造后，解决了月罚款记录高达53600元的问题，提高电器设备的利用率和使用容量，改善公司的生产工艺，产生经济效益。
