实验七交换机端口设置
交换机的端口配置实验报告
交换机的端口配置实验报告
进入全局配置模式
5.在全局配置模式下输入interface命令，进入接口配置模式。
7.配置接口的描述和管理状态
8.在特权模式下，关闭一个接口9配置接口的速度，双工，流控
11.显示接口状态
12.显示可交换接口（show interface description）
13.显示指定端口的统计值信息
15.配置网络接口的IP地址
16 show ip interface
通过本次实验学会了一部分锐捷公司交换机的端口的命名规则、类型和种类，它的端口有两部分组成，端口所在的插槽和端口在插槽上的编号。
交换机端口类型有快速以太网端口，千兆以太网端口、聚合端口和。
实验七交换机端口设置
• Name: • Port admin: Up • Speed-duplex: Auto • Capabilities: 10half, 10full, 100half, 100full, • Broadcast storm: Enabled • Broadcast storm limit: 500 packets/second • Flow control: Disabled
• 四、实验步骤
• 1.将2台电脑与交换机连接,pc1连接在交换机的2X口上， pc2连接在交换同的4X口止并设置好IP，使pc1能ping 通 pc2.
• 在pc1的dos方式下执行命令：ipconfig /all以查看pc1的 MAC地址，如：00-05-5D-73-2C-50
• 2．显示交换机中的MAC地址条目。 • show mac-address-table • 显示交换机中的MAC地址条目 • 输入如下命令： • Console#show mac-address-table • Interface Mac Address Vlan Type • • Eth 1/ 1 00-e0-29-94-34-de 1 static • Console#
• (1). 进入Console(config)# 全局配置提示符下
• (2). 输入interface ehternet unit/port 进入端口 配置模式回车其中unit/port 为要配置的端口
• (3). 利用description 命令为端口状态设置一个 名称
• (4). 输入shutdown 命令可以关闭端口no shutdown 打开端口
• 三、实验要求
• 用PC1作为控制台终端，通过交换机的Console口登录交 换 机 （也可给交换机先配置一个和控制台终端在同一个 网段的IP地址，使用telnet方式进行配置）。对交换机的 端口进行管理，包括配置端口的开、关，显示当前端口配 置信息，配置端口速率、工作模式等。
实验七、基于交换机端口的VLAN配置
实验七、基于交换机端口的VLAN配置S1#config tEnter configuration commands, one per line. End with CNTL/Z. S1(config)#vlan 10 //创建vlan10S1(config-vlan)#name VLAN10 /命名为VLAN10S1(config-vlan)#exitS1(config)# vlan 20S1(config- vlan)#name VLAN20S1(config-vlan)#exit步骤3：把端口划分在VLAN中S1(config)#interface range f0/1-10S1(config-if-range)#switchport mode access //以上把交换机端口的模式改为access模式，说明该端口是用于连接计算机的，而不是用于Trunk步骤4：对Switch2重复上述步骤2、步骤3。
Switch>enableSwitch#conf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#hostname S2S2(config)#exitS2#%SYS-5-CONFIG_I: Configured from console by consoleS2#vlan database% Warning: It is recommended to configure VLAN from config mode,as VLAN database mode is being deprecated. Please consult userdocumentation for configuring VTP/VLAN in config mode.S2(vlan)#vlan 10 name VLAN10VLAN 10 added:Name: VLAN10S2(vlan)#vlan 20 name VLAN20VLAN 20 added:Name: VLAN20S2(vlan)#exitAPPLY completed.Exiting....S2#conf tEnter configuration commands, one per line. End with CNTL/Z. S2(config)#interface range f0/1-10S2(config-if-range)#switchport mode accessS2(config-if-range)#switchport access vlan 10S2(config-if-range)#interface range f0/11-20S2(config-if-range)#switchport mode accessS2(config-if-range)#switchport access vlan 20S2(config-if-range)#exitS2(config)#interface f0/23S2(config-if)#switchport mode trunkS2(config-if)#endS2#%SYS-5-CONFIG_I: Configured from console by consoleS2#copy run startDestination filename [startup-config]?Building configuration...[OK]3.实验调试S2#show vlanVLAN Name Status Ports---- -------------------------------- --------- -------------------------------1 default active Fa0/21, Fa0/22, Fa0/24, Gig1/1Gig1/210 VLAN10 active Fa0/1, Fa0/2, Fa0/3, Fa0/4Fa0/5, Fa0/6, Fa0/7, Fa0/8Fa0/9, Fa0/1020 VLAN20 active Fa0/11, Fa0/12, Fa0/13, Fa0/14Fa0/15, Fa0/16, Fa0/17, Fa0/18Fa0/19, Fa0/201002 fddi-default act/unsup1003 token-ring-default act/unsup1004 fddinet-default act/unsup1005 trnet-default act/unsupVLAN Type SAID MTU Parent RingNo BridgeNo Stp BrdgMode Trans1 Trans2 ---- ----- ---------- ----- ------ ------ -------- ---- -------- ------ ------1 enet 100001 1500 - - - - - 0 010 enet 100010 1500 - - - - - 0 020 enet 100020 1500 - - - - - 0 01002 fddi 101002 1500 - - - - - 0 01003 tr 101003 1500 - - - - - 0 01004 fdnet 101004 1500 - - - ieee - 0 0--More--。
交换机基本配置实验报告
交换机基本配置实验报告交换机基本配置实验报告一、实验目的本次实验的目的是学习交换机的基本配置，并掌握交换机的基本功能和操作。
二、实验设备1. 一台交换机2. 两台电脑3. 两根网线三、实验步骤1. 连接设备将两台电脑分别与交换机通过网线连接起来，确保连接无误。
2. 登录交换机打开电脑上的终端仿真软件，通过串口或者网口连接到交换机上。
输入正确的用户名和密码，成功登录交换机。
3. 设置主机名在交换机的命令行界面中，输入以下命令来设置交换机的主机名：Switch> enableSwitch# configure terminalSwitch(config)# hostname MySwitchMySwitch(config)#4. 配置管理IP地址在交换机的命令行界面中，输入以下命令来配置管理IP地址：MySwitch(config)# interface vlan 1MySwitch(config-if)# ip address 192.168.0.1 255.255.255.0 MySwitch(config-if)# no shutdownMySwitch(config-if)# exitMySwitch(config)#5. 配置端口在交换机的命令行界面中，输入以下命令来配置端口：MySwitch(config)# interface fastEthernet 0/1MySwitch(config-if)# switchport mode accessMySwitch(config-if)# switchport access vlan 1MySwitch(config-if)# exitMySwitch(config)#6. 配置VLAN在交换机的命令行界面中，输入以下命令来配置VLAN：MySwitch(config)# vlan 10MySwitch(config-vlan)# name SalesMySwitch(config-vlan)# exitMySwitch(config)# vlan 20MySwitch(config-vlan)# name MarketingMySwitch(config-vlan)# exitMySwitch(config)#7. 配置端口成员在交换机的命令行界面中，输入以下命令来配置端口成员：MySwitch(config)# interface fastEthernet 0/2MySwitch(config-if)# switchport mode accessMySwitch(config-if)# switchport access vlan 10MySwitch(config-if)# exitMySwitch(config)# interface fastEthernet 0/3MySwitch(config-if)# switchport mode accessMySwitch(config-if)# switchport access vlan 20MySwitch(config-if)# exitMySwitch(config)#8. 保存配置在交换机的命令行界面中，输入以下命令来保存配置：MySwitch(config)# exitMySwitch# copy running-config startup-config四、实验结果通过以上配置，我们成功地完成了交换机的基本配置。
交换机的端口配置与管理实验步骤

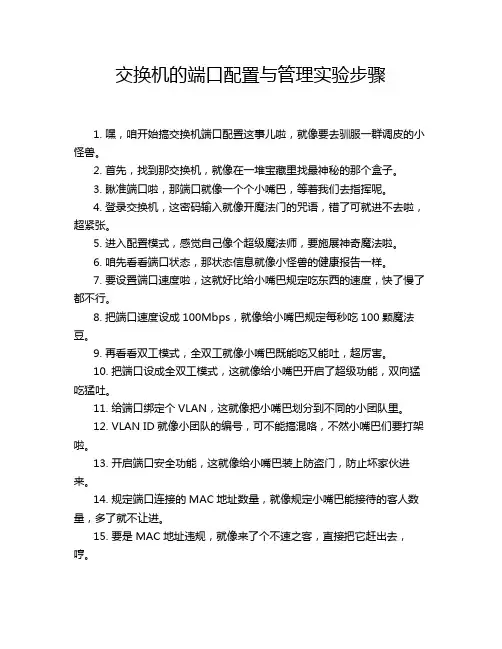

交换机的端口配置与管理实验步骤
1. 嘿，咱开始搞交换机端口配置这事儿啦，就像要去驯服一群调皮的小怪兽。
2. 首先，找到那交换机，就像在一堆宝藏里找最神秘的那个盒子。
3. 瞅准端口啦，那端口就像一个个小嘴巴，等着我们去指挥呢。
4. 登录交换机，这密码输入就像开魔法门的咒语，错了可就进不去啦，超紧张。
5. 进入配置模式，感觉自己像个超级魔法师，要施展神奇魔法啦。
6. 咱先看看端口状态，那状态信息就像小怪兽的健康报告一样。
7. 要设置端口速度啦，这就好比给小嘴巴规定吃东西的速度，快了慢了都不行。
8. 把端口速度设成100Mbps，就像给小嘴巴规定每秒吃100颗魔法豆。
9. 再看看双工模式，全双工就像小嘴巴既能吃又能吐，超厉害。
10. 把端口设成全双工模式，这就像给小嘴巴开启了超级功能，双向猛吃猛吐。
11. 给端口绑定个VLAN，这就像把小嘴巴划分到不同的小团队里。
12. VLAN ID就像小团队的编号，可不能搞混咯，不然小嘴巴们要打架啦。
13. 开启端口安全功能，这就像给小嘴巴装上防盗门，防止坏家伙进来。
14. 规定端口连接的MAC地址数量，就像规定小嘴巴能接待的客人数量，多了就不让进。
15. 要是MAC地址违规，就像来了个不速之客，直接把它赶出去，哼。
16. 测试端口连通性，这就像试试小嘴巴能不能和其他小嘴巴正常聊天。
17. 要是不通，就像小嘴巴突然哑巴了，得赶紧排查问题，像医生看病一样。
18. 最后保存配置，这就像把我们的魔法成果封印起来，可不能让它跑掉啦。
实验七交换机端口设置
04
电源适配器： 若干
实验环境搭建
01
将交换机与电脑连接， 确保网线插接牢固。
02
为交换机提供稳定的电 源，并确保电源适配器 工作正常。
03
在电脑上安装交换机管理 软件，如Cisco Packet Tracer或Huawei VRP。
04
设置电脑网络参数，确 保与交换机处于同一网 段。
04 实验步骤与操作
02
交换机基于MAC地址表进行数据帧的转发，通过学习源MAC地
址并维护地址表，实现快速的数据交换。
交换机能够隔离冲突域，减少网络中冲突的发生，提高网络性
03
能。
交换机端口类型
01
02
03
接入端口
用于连接终端设备，如计 算机、打印机等。
汇聚端口
用于连接其他交换机或路 由器，实现多个接入端口 的汇聚。
实验七：交换机端口设置
目录
CONTENTS
• 实验简介 • 交换机基础知识 • 实验设备与环境准备 • 实验步骤与操作 • 实验结果与分析 • 实验总结与建议
01 实验简介
CHAPTER
实验目的
掌握交换机端口的配置方法
1
2
学习如何设置交换机的物理和逻辑端口参数
3
了解端口安全和端口镜像等高级功能的配置
实验背景
随着网络技术的发展，交换机 在局域网中的应用越来越广泛
Байду номын сангаас
正确配置交换机端口对于保障 网络安全和数据传输效率至关 重要
通过本实验，学生将了解交换 机的端口设置及其在网络中的 作用，为今后从事网络相关工 作打下基础。
02 交换机基础知识
CHAPTER
计算机网络实训教程-第七章-交换机路由器的配置
Access模式多用于接入层，也称为接入模式。如图 所示，可以将交换机的端口工作模式分别设置为 干道模式和接入模式，PC和交换机之间设置为接 入模式，交换机之间设置为干道模式。
interface range可以对一组端口进行统一配置，如果已知端口是直接与 PC连接的，并且没有接路由器、交换机和集线器的情况下可以使用 spanning-tree portfast命令来设置快速端口，快速端口不再经历生成树 的4个状态，直接进入转发状态，以提高接入速度。
拟局域网。通过该技术，虚拟局域网可以限制广 播范围，并能够形成虚拟工作组，动态管理网络。
划分VLAN的方法
基于端口划分VLAN 基于MAC地址划分VLAN 基于网络层协议划分VLAN 基于IP组播划分VLAN 基于策略划分VLAN 基于用户定义、非用户授权划分VLAN
VLAN拓扑图
Cisco 2950交换机Switch1与4台PC主机相连，4台主 机PC1, PC2, PC3和PC4的IP地址分别是192.168.1.1, 192.168.1.2, 192.168.1.3和192.168.1.4。在没有为交 换机划分VLAN的情况下，4台PC主机可以互相连 通。根据要求，可以为Switch1划分VLAN，即要 求：PC1与PC2划分在一个VLAN中，可以互相连 通；PC3与PC4划分在另一个VLAN中，可以互相 连通；VLAN 2中的主机和VLAN 3中的主机不能 互相连通。
第7章 交换机和路由器的配置
路由器和交换机基础 交换机的VLAN配TP配置
7.1 路由器
配置途径
(1) Console口接终端或运行终端仿真软件的 PC；
NETGEAR 交换机的基本管理和端口配置
NETGEAR 交换机的基本管理和端口配置1.实验目的本实验将详细描述Netgear系列交换机常用的基本管理特性的操作和端口配置的方法，主要包括以下内容：1．配置交换机的管理IP地址2．配置交换机的固件升级3．配置交换机的基本端口设置通过以上实验操作，实验者可以学会独立安装及交换机基本设置的能力，并能应用于实际网络环境下，另外，如果你不了解交换机基本的设置，那么将无法实现对交换机做全面和深入的配置，尽管这节内容很简单，但也是最基本和必须掌握的内容。
1.1实验条件要完成实验内容，必须具备以下环境.1．NETGEAR 7000系列交换机（以GSM7328S为例，固件版本7.1.1.7）一台2．NETGEAR增强型智能网管交换机（以GS724AT为例,固件版本3.0.61）一台3．NETGEAR基本智能交换机（以FS726T为例,固件版本1.2.4_35）一台4．NETGEAR智能交换机配置向导软件（SmartWizard_2.05.05）5．NETGEAR简单网管交换机（以JFS524E，GS105E为例）两台6．NETGEAR简单网管交换机管理工具（NETGEAR UM+ Utility V1.2B20）7．TFTP Server软件8．NETGEAR7000系列交换机随机9针串口设置电缆一根，网线数条（正线若干根）9．测试用的个人电脑若干注：如果需要获得NETGEAR公司所有产品的最新软件，请平常及时访问，并请注意每个产品升级的注意事项。
2.实验内容2.1配置交换机的管理IP地址2.1.1规划内部网络的IP在配置交换机的管理IP地址之前，我们应该先根据企业使用的实际情况，预先规划及确定企业内部网络的IP地址，依据因特网域名分配组织IANA组织（Internet Assigned Numbers Authority）规划保留了以下三个IP地址块用于私有网络的使用：10.0.0.0 - 10.255.255.255 （10/8比特前缀）172.16.0.0 - 172.31.255.255 （172.16/12比特前缀）192.168.0.0 - 192.168.255.255 （192.168/16比特前缀）NETGEAR系列交换机缺省的设备管理IP局域网地址分为以下几种类型:7000系列交换机：169.254.100.100 / 255.255.0.0；可以通过DHCP服务器动态分配获得IP地址。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• • • • • • •
Console(config-if)#no negotiation Console(config-if)#speed-duplex 100half Console(config-if)#flowcontrol. Console(config-if)#negotiation Console(config-if)#capabilities 100half Console(config-if)#capabilities 100full Console(config-if)#capabilities flowcontrol
• • • • • •
Lacp: Disabled Current status: Link status: Down Operation speed-duplex: 100full Flow control type: None Console#
• 2．设置交换机端口状态 • 将pc1接入交换机的13端口，pc2接入10端口， 配置pc1与pc2在同一网段，保证pc2能ping通 pc1. • (1). 进入Console(config)# 全局配置提示符下 • (2). 输入interface ehternet unit/port 进入端口 配置模式回车其中unit/port 为要配置的端口 • (3). 利用description 命令为端口状态设置一个 名称
如下命令显示交换机13 端口的状态(3526) • Console#show interfaces status ethernet 1/13 • Information of Eth 1/13 • Basic information: • Port type: 100tx • Mac address: 00-30-f1-47-58-46 • Configuration:
• (4). 输入shutdown 命令可以关闭端口no shutdown 打开端口 • (5). negotiation 设置为自动协商状态no negotiation 关闭自动协商功能 • (6). 如果关闭了自动协商功能可以使用speedduplex 命令设置双工模式使用flow control 命 令设置流控 • (7). 如果为自动协商状态可以使用capabilities 命令广播端口支持的模式以供连接双方协商
实验七交换机端口配置
• 一、实验目的 • (1) 了解交换机端口的开、关及工作模式 • (2) 掌握配置交换机端口的命令
• 二、实验环境 • 本实验将使用神州数码的交换机DCS-3526或DCS-3726S 完成配置。 • 使用一台交换机和两台PC机，还将其中PC1作为控制台 终端，使用Console口配置方式；另外：使用两根网线分 别将PC1和PC2连接到交换机的RJ-45接口上，构建成如 下拓扑：
• 四、实验步骤 • 1.将2台电脑与交换机连接,pc1连接在交换机的2X口上， pc2连接在交换同的4X口止并设置好IP，使pc1能ping 通 pc2. • 在pc1的dos方式下执行命令：ipconfig /all以查看pc1的 MAC地址，如：00-05-5D-73-2C-50
• • • • • • • • •
• • • • • • •
Name: Port admin: Up Speed-duplex: Auto Capabilities: 10half, 10full, 100half, 100full, Broadcast storm: Enabled Broadcast storm limit: 500 packets/second Flow control: Disabled
• 三、实验要求 • 用PC1作为控制台终端，通过交换机的Console口登录交 换机 （也可给交换机先配置一个和控制台终端在同一个 网段的IP地址，使用telnet方式进行配置）。对交换机的 端口进行管理，包括配置端口的开、关，显示当前端口配 置信息，配置端口速率、工作模式等。
• 四、实验步骤 • 1．show interfaces status ethernet unit/port • 显示交换机端口信息包括当前连接状态速率/双工模式流 控和自动协商状态 • 其中unit 为设备号一般为1 port 为端口号
2．显示交换机中的MAC地址条目。 show mac-address-table 显示交换机中的MAC地址条目 输入如下命令： Console#show mac-address-table Interface Mac Address Vlan Type --------- ----------------- ---- ------------------------Eth 1/ 1 00-e0-29-94-34-de 1 static Console#
• 3．设置静态地址 • 可以将一个地址固定分配到交换机的某个端口，从该地址 发出的数据将只有该端口才可以接收，当该数据进入其它 端口时其它端口会将其丢弃掉。 • Console(config)#mac-address-table 00-e0-29-94-34-de ethernet 1/2 vlan 1 • delete-on-reset • Console(config)# • 4．将pc1换接到3X口，再从pc1 ping pc2，看能否ping 通。
• Console(config)#interface ethernet 1/13 %%%%%%%%%%% 进入需要配置的端口 • Console(config-if)#description RD SW#13 • Console(config-if)#shutdown • .这时从pc2再次ping pc1，观察能否ping 通。 • Console(config-if)#no shutdown • 这时从pc2再次ping pc1，观察能否ping 通。
MAC地址表பைடு நூலகம்理
• • • • 一、实验目的 (1) 了解MAC地址表在交换机中的作用 (2) 掌握MAC地址表的管理命令 (3) 掌握利用MAC地址表控制数据帧的路径
• 二、实验环境 • 同上实验。
• 三、实验要求 • 用PC1作为控制台终端，通过交换机的Console口登录交 换机 （也可给交换机先配置一个和控制台终端在同一个 网段的IP地址，使用telnet方式进行配置）。对交换机的 MAC地址列表进行管理，包括配置地址表以过滤指定的地 址、显示当前条目、清除地址表或者设置老化时间。本实 验完成。
