CAD模板制作说明
cad图层设置标准模板
cad图层设置标准模板在CAD设计中，图层设置是非常重要的一环，它直接关系到设计图纸的规范性和美观度。
因此，建立一个符合标准的CAD图层设置模板是非常有必要的。
本文将从图层命名、颜色设置、线型设置、线宽设置等方面，为大家详细介绍如何建立一个符合标准的CAD图层设置模板。
首先，我们来谈谈图层命名。
图层的命名应当具有一定的规范性和可读性，通常采用以下格式，图层类型-对象类型-特性。
比如，我们可以用“W-WALL-THICK”表示墙体的厚度，用“D-DOOR”表示门的图层。
这样的命名规范既方便我们在绘图时找到需要的图层，也有利于他人对图纸的理解和使用。
其次，颜色设置也是图层设置中的一个重要环节。
在CAD软件中，我们可以给不同的图层设置不同的颜色，以便在绘图时能够清晰地区分各个对象。
一般来说，我们可以按照以下规定来设置颜色，红色代表建筑外轮廓，绿色代表建筑内部结构，蓝色代表建筑设备等。
当然，这只是一个建议，具体的颜色设置可以根据实际需要进行调整。
另外，线型设置也是图层设置中的一个重要内容。
在CAD软件中，我们可以为不同的图层设置不同的线型，以便在绘图时能够清晰地表现出各个对象的特性。
比如，我们可以将实线用于建筑外轮廓，将虚线用于建筑内部结构，将点线用于建筑设备等。
这样的线型设置不仅可以使图纸更加美观，还可以使图纸更加直观、易懂。
最后，线宽设置也是图层设置中的一个重要环节。
在CAD软件中，我们可以为不同的图层设置不同的线宽，以便在打印时能够清晰地表现出各个对象的特性。
一般来说，我们可以将建筑外轮廓设置为粗线，将建筑内部结构设置为中等线，将建筑设备设置为细线。
这样的线宽设置不仅可以使图纸更加美观，还可以使图纸更加清晰、易读。
综上所述，建立一个符合标准的CAD图层设置模板是非常重要的。
通过合理的图层命名、颜色设置、线型设置、线宽设置等，我们可以使图纸更加规范、美观、易读。
因此，在进行CAD设计时，我们应当充分重视图层设置，努力建立一个符合标准的CAD图层设置模板，以提高设计效率和质量。
工程图模板制作及出平板型式CAD和折弯图实用教程
工程图模板制作及出平板型式CAD和折弯图
何鹏举2012年4月23日
要求：简单、清晰、尺寸标注、注释
1、打开一个零件
2、从零件制作工程图，编辑图纸格式（左上角为图纸编号，右下角为图框说明）
字体：仿宋字号：12 产品名称-制作人（制作人采用8号）
数量：一台样机所需零件数量×样机台数
零件名称：“板式换热器”采用单独注释，链接到属性，选择文件名称（这样可以省去每次改名字），如下图：
3、修改系统选项，箭头样式，是否添加中心线等等
4、选择编辑图纸，另存图纸格式，如图选择工程图模板，并命名（在本产品过程中，均采
用此模板，只修改数量等即可了）
5、插入三视图及等轴侧图（按我国要求是第一视角，如果默认不是第一视角，请在模板保
存前修改），以适当比例合适放置后，标注长宽高及折弯边尺寸，必要时添加注释。
6、另存为PDF，在选项中修改，取消以彩色输出，选择高品质等如图并保存（一次即可，
下次为默认同上次修改）
7、输出平板型式CAD图，在特征平板型式上右键，选择将平板型式输出到DXF/DWG，我
公司一般采用DWG格式，另存为框中选择移除折弯线，且修改选项，更改格式为R2000-2002（便于适合目前各个CAD版本）
8、打开输出的平板型式CAD图，去除图中的一些小边角，如图：
然后插入适当大小的零件名称，并制作成块，如下图：。
CAD 施工图目录、设计说明模板
3.1.5过门石用20mm厚花岗岩，石材铺贴前应做防护背涂处理，避免出现泛碱现象。
3.1.6厨卫多水房间，地面做防水层，地面低于相邻房间20mm，地漏四周300mm范围内做1%~2%坡度坡向地漏。
3.2吊顶工程
3.2.1吊顶标高线按照设计，弹线应清楚，位置准确，其水平允许偏差±5mm。
27.大样图（二）（顶棚节点）
28.大样图（三）（墙面、踢脚、门槛、门套、地漏）
说明：1.红色字只做解释用，不要写在图纸目录中
2.若施工图绘制任务有书房、厨房、主卫，则对应替代上述空间
室内
一、工程概况
1.1本工程为某户型三室一厅室内之客厅、主卧室、餐厅装饰装修设计施工图。结构类型：钢筋砼框架剪力墙结构，层高3.00m，梁高400mm，楼板结构厚度100mm，墙体厚度240mm，室内抹灰厚度20mm，窗台高900mm。
统一规定
一、图纸顺序和名称
1.封页
2.目录
3.主要材料表
4.室内装饰设计说明
5.原始平面图
6.平面布置图
7.地面铺装图
8.顶棚平面图（平面布置和造型尺寸、定位尺寸、引出材料及标高）
9.顶棚装饰灯具布置图（灯具定位尺寸）
10.客厅A立面图（立面尺寸、标高）11.客 NhomakorabeaB立面图
12.客厅C立面图
13.客厅D立面图
3.3.3石材本身无刮痕、风化等缺陷。干挂前做防背涂处理，按设计开槽，龙骨采用40角钢。
3.3.4涂料墙面采用腻子二道，环保涂料二道，做法见构造详图。
3.3.5壁纸墙面采用防碱涂料一道，腻子打底二道，环保壁纸饰面。
3.4门窗工程
掌握CAD的图形样式和模板
掌握CAD的图形样式和模板CAD（Computer-Aided Design）是一种基于计算机技术进行设计与绘图的工具，能够极大地提高设计效率与精度。
在使用CAD软件进行设计时，掌握图形样式和模板的使用技巧可以帮助我们快速创建和呈现出具有专业质感的设计图纸。
下面将介绍几种常用的图形样式和模板，并详细说明它们的使用方法。
1. 线型样式线型样式在CAD设计中非常重要，它决定了设计图纸中各个元素的线条样式，如实线、虚线等。
在CAD软件中，通过“线型管理器”可以设置和管理线型样式。
我们可以根据设计需求，创建新的线型样式，或者选择预设的线型样式进行使用。
使用时，只需在绘图过程中选择相应的线型样式，即可使设计图纸更具美观感和工程实用性。
2. 颜色样式颜色样式是指设计图纸中各个元素的颜色设置，如线条颜色、填充颜色等。
在CAD软件中，可以通过“颜色管理器”进行设置和管理颜色样式。
我们可以根据设计需求，选择合适的颜色样式来突出或区分不同部分的设计元素。
例如，在建筑设计中，可以使用不同颜色的线条来标示不同功能的区域，提高设计图纸的可读性。
3. 图层样式图层样式是指设计图纸中各个元素所在的图层设置。
在CAD软件中，可以通过“图层管理器”进行图层样式的设置和管理。
图层样式的使用可以方便设计师对设计元素进行分类、管理和编辑。
例如，在机械设计中，可以将螺纹、孔洞等设计元素放置在不同的图层中，以便在后续编辑和修改时更加方便。
4. 尺寸样式尺寸样式是指设计图纸中的尺寸标注和测量样式。
在CAD软件中，可以通过“样式管理器”来设置和管理尺寸样式。
我们可以根据设计要求，选择适当的尺寸样式来标注设计图纸中的尺寸和距离。
使用尺寸样式可以确保设计图纸的准确性和一致性，便于设计的交流与审阅。
除了图形样式的设置外，CAD软件中还提供了丰富的模板供我们选择和应用。
下面介绍几种常用的CAD模板。
1. 机械设计模板机械设计模板提供了一系列常见的机械设计元素和符号，可以减少设计师的重复工作量。
CAD软件中的符号库和模板使用技巧
CAD软件中的符号库和模板使用技巧在CAD软件中，符号库和模板是非常有用的工具，可以帮助我们提高工作效率和准确性。
本文将介绍一些常见的CAD软件中的符号库和模板使用技巧，帮助读者更好地利用这些功能。
一、符号库的使用技巧1. 导入符号库大多数CAD软件都提供了符号库的导入功能。
首先，我们需要选择合适的符号库，可以从公司提供的标准符号库中选择，也可以从互联网上下载现成的符号库文件。
然后，将符号库文件导入到CAD软件中，通常是通过“导入符号库”或“导入符号”等选项实现。
导入成功后，就可以在软件中使用这些符号了。
2. 自定义符号库除了导入现成的符号库，CAD软件通常也支持自定义符号库。
可以根据工作需要，自己制作符合要求的符号，并将其添加到自定义符号库中。
有些软件还支持符号组的创建，可以将一组相关的符号打包保存在一个文件中，方便使用和管理。
3. 构建层次结构对于大型项目或复杂图纸，使用符号库可以更好地管理图形元素。
一个好的方法是建立一个层次结构来组织符号。
例如，可以按照功能、类型、尺寸等方式对符号进行分类，并在软件中建立相应的文件夹和子文件夹。
这样，就可以更方便地查找和使用符号了。
4. 符号库的更新和维护在使用符号库时，我们还需要注意及时更新和维护。
有些符号库可能会随着技术的进步而更新，或者我们根据实际需求制作了新的符号，这时就需要及时将这些新的符号添加到符号库中，并删除不再需要的符号。
这样可以保持符号库的完整性和有效性。
二、模板的使用技巧1. 选择合适的模板CAD软件通常提供了各种预设的图纸模板，如工程图纸、建筑平面图等。
在新建项目时，我们可以根据实际需要选择合适的模板，以减少后续的调整和编辑工作。
如果没有合适的预设模板，也可以根据自己的需求，自定义一个模板并保存下来方便后续使用。
2. 自定义页面设置模板不仅仅包含了图纸的布局和格式，还可以包括页面设置。
在使用模板之前，我们可以根据实际打印需求，设置好页面的大小、边距和缩放比例等。

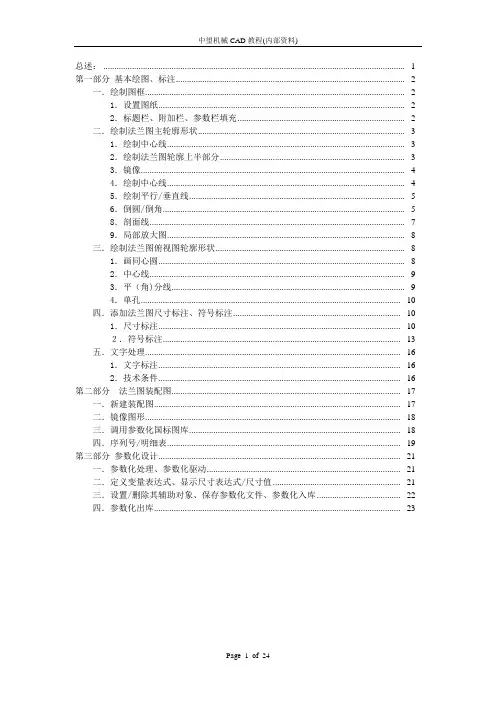

中望CAD教程经典【范本模板】
总述： ......................................................................................................................................... - 1 - 第一部分基本绘图、标注........................................................................................................ - 2 - 一．绘制图框...................................................................................................................... - 2 - 1．设置图纸................................................................................................................ - 2 -2．标题栏、附加栏、参数栏填充............................................................................ - 2 - 二．绘制法兰图主轮廓形状.............................................................................................. - 3 - 1．绘制中心线............................................................................................................ - 3 -2．绘制法兰图轮廓上半部分.................................................................................... - 3 -3．镜像........................................................................................................................ - 4 -4．绘制中心线............................................................................................................ - 4 -5．绘制平行/垂直线.................................................................................................. - 5 -6．倒圆/倒角.............................................................................................................. - 5 -8．剖面线.................................................................................................................... - 7 -9．局部放大图............................................................................................................ - 8 - 三．绘制法兰图俯视图轮廓形状...................................................................................... - 8 - 1．画同心圆................................................................................................................ - 8 -2．中心线.................................................................................................................... - 9 -3．平（角)分线.......................................................................................................... - 9 -4．单孔...................................................................................................................... - 10 - 四．添加法兰图尺寸标注、符号标注............................................................................ - 10 - 1．尺寸标注.............................................................................................................. - 10 -２．符号标注............................................................................................................ - 13 - 五．文字处理.................................................................................................................... - 16 - 1．文字标注.............................................................................................................. - 16 -2．技术条件.............................................................................................................. - 16 - 第二部分法兰图装配图........................................................................................................ - 17 - 一．新建装配图................................................................................................................ - 17 - 二．镜像图形.................................................................................................................... - 18 - 三．调用参数化国标图库................................................................................................ - 18 - 四．序列号/明细表.......................................................................................................... - 19 - 第三部分参数化设计.............................................................................................................. - 21 - 一．参数化处理、参数化驱动........................................................................................ - 21 - 二．定义变量表达式、显示尺寸表达式/尺寸值.......................................................... - 21 - 三．设置/删除其辅助对象、保存参数化文件、参数化入库...................................... - 22 - 四．参数化出库................................................................................................................ - 23 -总述：全篇使用一个案例贯穿始终，详细介绍了应用中望机械绘制一幅机械零件图的全过程.绘制过程中应用到了中望机械二次开发模块当中的大部分功能，可以举一反三，将绘图思路应用到其它图形的绘制中。
CAD教程表单模板之明细表增加
浩辰CAD2012教程之四十五：表单模板之明细表增加在应用浩辰CAD的PDM系统时，我们有时会需要在系统中添加明细表，以记录相关信息。
下面，我们以“文件派发记录单”的添加为例，讲解一下增加明细表的具体过程。
首先，我们需要创建一个表格来作为明细表——在【数据表】标签中的空白地方单击右键，在弹出的菜单项中选择【增加表格】（如图1）：图1然后，输入表格的名称，点击【确定】（如图2）：图2创建新表格之后，在新表格上单击右键，并选择【表格样式】（如图3）：图3在弹出的【表格样式】窗体中勾选【表格用途为明细表】，并在【表长】中设置初始的表格长度（本例输入5，即此明细表初始有5行）、选择【数据递增方向】（“从上到下”是指表格中同一类输入竖向排列，“从左到右”则是横向排列），设置完成之后按【确定】（如图4）：图4现在可以设置明细表的字段了，相当于设置Excel表格中的表头。
在明细表上单击右键并选择【增加字段】（如图5）：图5输入字段名称，点击【确定】，然后把明细表字段拖拽到明细表的第一行中（如图6）：图6这样，我们要增加的明细表的雏形就出来了。
在明细表中，我们可以进行输入文字、改变明细表的行数等操作。
之后，我们再来设置关联人，批量设置关联参与人字段的关联参与人可以对单个字段设置，也可以把所有字段创建出来之后批量设置相同关联参与人的字段。
具体方式是在【数据表】中选择多个字段，点击右键并选择【属性】。
系统会弹出设置关联参与人的窗体，在此窗体中设置好关联参与人之后，选定的字段就全部具有同样的关联参与人（如图7）：图7设置之后，明细表就初步创建好了。
在接下来的CAD教程中，我们还会陆续介绍更多的相关知识，欢迎继续关注。
浩辰CAD2012下载：/cad_7_74.html。
CAD二维图框,标题栏,模板制作教程,再也不用担心不会制作自汇总
CAXA标题栏,图幅制作教程,(两者类似最近因工作需要出几张CAD图,相信大多数同仁对图框要求各有特色,为此本人闲暇之余把图框的制造教程告诉大家,希望对大家的工作和学习有所帮助,若有不对之处,还敬请谅解。
本次采用软件为CAXA电子图版2011版,至于软件的下载安装这里不作介绍,请各位网上找吧。
标题栏制作和图框类似,本文以图框为例!1.首先按标准图纸规格绘制好需要的图幅的大小,如A4(297x2102.选择“常用—A(文字”在需要输入文字的地方输入相应文字,本例中为“借(通用件登记”,调整好字体格式后,确定。
3.随后需要在下面一栏中填入“登记”字样,该字样为属性文字,在通常情况下不显示,可以统一进行编辑,如下图,选择“常用—块编辑—属性”可出现对属性文字的编辑。
4.出现属性文字编辑窗口后,你可以通过“模式”、“属性”、“文本设置”、“定位方式”等功能对你所需要的属性文字进行编辑,完成编辑后确定。
如下图所示:通常一行“文字”,下一行即对于一行“属性文字”,“属性文字”中的名称和“文字”中的内容一样;描述是对所需要填入内容的描述,有助于对填入内容的提示;缺省值即为默认值。
其他功能自己摸索即可。
5.当完成所有的“文字”和“属性文字”编辑后,即可对图框进行编辑,选择“图幅—定义图框”如下图:6.然后框选整个图框,点击“右键”确定;随后指定基准点,该基准点是为了调入标题栏时使用,所以基准点选择为右下角内框点,如下图。
框选图基准点选择(右下角内框点7.选择完基准点后,即出现选择图框文件的幅面对话框,这里取系统值即可,随后出现,保存图框对话框,输入相应的名字,点击确定即可,如CMP-MAN-A4-Normal。
保存后默认为.cfm文件。
8. 随后选择调入图框,选择CMP-MAN-A4-Normal 即可。
如下图根据基准点放好位置的,如下图。
双击图框对，填入相应属性值即可。
双击标题栏对，填入相应属性值即可。
10．到此为止，图纸模板的制作基本完成，只需将该模板另存为电子图版 2011 模板.tpl 文件即可，然后再次新建的时刻即可调入自己的模块，以方便使用。
cad设计说明模板
cad设计说明模板设计说明模板是CAD设计过程中必不可少的一部分，其作用在于记录设计中的意图，理解设计需求，准确把握设计思路和方向等，是设计过程中不可或缺的指导性文档。
接下来，本文将介绍如何撰写CAD设计说明模板。
一、设计说明模板的起始部分在设计说明模板的起始部分，应该包含项目名称、设计人员名称、日期、设计任务状态和设计任务目的。
这些内容应明确列出，以便更好地记录和跟踪设计任务的进展情况。
二、设计说明模板的设计目的设计说明模板的设计目的很重要，因为它是设计的起点。
在描述设计目的时，要以清晰地语言阐述设计目标和意图，明确设计范围，具体阐述设计要求和标准，确保活动的顺畅开展。
三、设计说明模板的设计方法设计方法对于设计说明模板非常重要，因为设计方法直接关系到设计的效果。
在设计模板中，要明确列出设计方法，包括流程设计、创新设计、模型理论以及设计模型的展示等。
总的来说，设计方法和设计目的是相互关联的。
四、设计说明模板的设计特点在设计说明模板中，要详细的阐述设计特点。
设计的特点不仅是对于设计任务不可或缺的属性，更为特点提供了对于设计的清晰认识。
可以根据实际情况列出设计特点，例如，设计要素、设计成果、设计创新性、设计体验等等。
五、设计说明模板的设计考虑因素在设计过程中，设计师需要考虑大量的因素，相关的考虑因素有助于对设计结果的检验和保障。
在设计说明模板中，应该详细阐述设计考虑的因素，例如，设计方法考虑因素、技术考虑因素、环保考虑因素等。
而且，设计人员还应该分析这些因素之间的相互关系和影响，并进行合理的统筹和协调。
六、设计说明模板的输出成果在设计结束之后，需要对于设计成果进行评估，保证设计成果的可靠性和合理性，避免设计带来的潜在风险。
在设计说明模板中，一定要有设计成果的输出，包括设计图、设计草图、设计分析结果、设计成果展示等等。
七、设计说明模板的扩展部分在设计说明模板的扩展部分，可以加入设计的一些群众反映和意见建议。
(完整word版)ET服装CAD模板机操作方法
关于ET模板制作流程
数字化仪输入：
0：纱向点常用
1：端点常用
2：曲线节点常用
3：刀口点常用
4：打孔点
5：网格点
6：环闭合点常用
7：信息输入
8：双刀口点
A：滚屏常用
D：删除当前点常用
E：保存文档常用
操作要领：
先打开数字化仪，然后打开数字化仪软件，点击倒数第3个工具（开始输入），开始输入，必须先确定纱向点（一般带有方向箭头就是纱向点，确定纱向点只需确定两点即可，没有纱向点的找一条比较直的线即可）然后按照上述工具操作进行，不能确定是直线，可作为曲线处理，操作过程中切忌，点不要太多。
安恒国际技术部监制
ET打板操作：
读完版→修边→刷新→缝边宽度→打板→缝边与角处理→缝边改净边→圈住所要切割边→要素属性设置→全切线→点击最高点→回车键→输入距离做框→圆角处理→框选模板开口边→处理相应角→选取文字→输入文字信息→确认→刷新→缝边宽度→缝边宽度1设置为0→刷新
ET排版操作：
文件→新建→查找板材→增加款式→ok→套数0.5→ok→幅宽88→ok →排料参数设定→本床的裁片间隔→全选经纱预留量、纬纱预留量→设置（一般用10，我用7）→ok排版→绘图仪→出图（选取净边内片内文字工艺线切割裁片模板切割）→ok
ET出版操作：
新建板材→点击需要切割板→靠左下角自动排放→选择→作图时全切线→开槽→选取外框→点击框铣外框→点击下刀点→选取下刀位子→输出
开槽：沿线中间开
镂空：沿线向内开
铣外框：沿线向外开
注：只供参考，不足之处，敬请提出宝贵意见。
安恒国际技术部监制。
CAD标准制图总结
5月9日CAD培训作业要求：根据文档与视频自学CAD模板，掌握红色标记部分：图纸，图层，标注样式，块（粗糙度、基准、标题栏）cad模板制作说明书一、图幅图纸A0 A1 A2 A3 A4 按标题栏的位置，可将各种图纸份分为两种形式，即纵向和横向，均在右下角的位置写上标题栏A4图纸尺寸A4 横向A4 纵向A3图纸尺寸A3 横向A3 纵向A2图框尺寸A2 横向A2 横向A1图框尺寸A1 横向A1 纵向A0图框尺寸A0 横向A0 纵向标题栏格式二、图层的标准（GB/14665-1998和GB/T14689-1998）首先点击打开图层设置对话框，如下图所示。
·单击新建命令，建立图层，每个图层中包括名称、开、冻结、锁定、颜色、线型、线宽、打印样式和说明，我们需要进行名称、颜色、线型、线宽的设置，设置好的图形标准如下：GB/T18229-2000如下：GB/14665-1998规定如下：模板图层设置如下：（图层设置时根据以上两种国标，及个人经验设置的）加载线型点划线的线型加载如下虚线的线型加载如下其他的线型加载如下在格式菜单下的“线宽”命令中可以更改默认线宽三、文字样式的设置找到“格式”菜单下的“文字样式”对话框(在AutoCAD2006中，文字样式中没有长仿宋体的字体样式，仅有仿宋-GB2312,，用于建立汉字的样式，分别建两个，即字体高度为5和0的“仿宋5”和“仿宋0.0”；数字与字母字体样式的建立：gbeitc使用大字体gbcbig,用来建斜体字母（数字）的“斜体3.5”、“斜体0.0”文字样式gbenor使用大字体gbcbig建立字体“直体3.5”、“直体0.0”、”四种字母（数字）的样式。
GB/T18229-2000对cad字体高度规定如下：汉字格式设置：数字与字母样式设置：各种文字样式作用的说明：样式名称的命名，建议命名成便于理解的名称。
如：仿宋 5 是指：字体为仿宋体、字高为5；仿宋5、直体3.5、斜体3.5样式是绘图区常用基本要求字体格式；##0.0样式是为了方便制图过程中其他字号文字（技术要求、表格填写、上下公差说明）的输入而制定的。
cad模板文件
cad模板文件CAD模板文件。
CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用于工程设计领域的技术。
在CAD软件中，模板文件是非常重要的，它可以帮助用户在设计过程中提高效率，保证设计的准确性和一致性。
本文将介绍CAD模板文件的相关内容，包括其作用、常见类型和使用方法。
首先，让我们来了解一下CAD模板文件的作用。
模板文件可以理解为预先设计好的文件，其中包含了一些通用的设计元素，比如图层设置、单位制、标注样式等。
当用户在CAD软件中新建一个文件时，可以选择加载模板文件，从而快速应用这些通用的设计元素，而不需要每次都重新设置。
这样可以大大提高设计效率，同时也可以保证不同用户之间的设计风格和标准的一致性。
在CAD软件中，常见的模板文件类型包括图纸模板和零件模板。
图纸模板通常用于创建工程图纸，其中包含了标准的图框、标题栏、公司标识等元素。
而零件模板则用于创建零件图，其中包含了一些预定义的几何特征、材料属性等。
通过使用这些模板文件，用户可以快速创建符合标准的工程图纸和零件图，而无需重复设计和设置。
接下来，我们将介绍一下CAD模板文件的使用方法。
在CAD软件中，用户可以通过“新建”命令来创建新的文件。
在新建文件的对话框中，通常会有一个选项用于选择模板文件。
用户可以在这里选择合适的模板文件，然后点击“确定”按钮，就可以基于模板文件开始新的设计工作了。
在设计过程中，用户可以根据实际需求对模板文件进行修改和定制，以满足特定的设计要求。
除了官方提供的标准模板文件外，用户还可以根据自己的需求创建和定制自己的模板文件。
比如，用户可以根据公司的标准要求创建符合公司风格的图纸模板，或者根据项目的特点创建特定的零件模板。
这样可以进一步提高设计效率，同时也可以保证设计的一致性和规范性。
总之，CAD模板文件在工程设计中起着非常重要的作用。
它可以帮助用户提高设计效率，保证设计的准确性和一致性。
通过合理选择和使用模板文件，可以使设计工作更加轻松和高效。
cad图框模板
cad图框模板CAD图框模板是一种为CAD图纸提供框架和标准布局的模板，可以帮助绘图人员规范绘图，在工程图纸制作中发挥重要作用。
一、CAD图框模板的作用1.1规范绘图CAD图框模板有着一致的布局，统一的字号、线型和颜色等，可以帮助绘图人员规范绘图，提高绘图质量。
1.2节省时间CAD图框模板可以帮助绘图人员快速搭建图纸框架，避免重复绘制，有效提高制图效率，节约制图时间。
1.3加快审核速度CAD图框模板中有标识项目名称、工程名称、标准编号等信息，可以帮助审核人员快速确定文档类型、项目名称和文件状态，加快审核速度。
二、CAD图框模板的设计2.1标题栏标题栏通常是CAD图框模板中最顶端的一部分，用于填写项目名称、工程名称、文件编号等信息，可以方便用户快速确定文件信息。
2.2边框线边框线是CAD图框模板中最外层的线条，用于确定图纸的大小和边缘，保护图纸以及使图纸更加美观。
2.3公司标识和水印公司标识和水印通常显示在CAD图框模板的右下角，用于增强公司文化，同时也可以防止绘图被复制。
2.4其他信息CAD图框模板中还有其他一些信息需要添加，如标准编号、设计者、审核者等信息。
三、CAD图框模板的应用CAD图框模板一般应用于建筑、机械、电气等领域的制图，在绘制图纸时直接使用CAD图框模板模板即可，可以加快制图速度，提高绘图质量。
四、CAD图框模板的优势4.1节省时间CAD图框模板可以避免用户在每次绘图时制作独立的图框和标题栏，简化了制图过程，提高了效率。
4.2提高质量CAD图框模板通过规范图纸的布局、字号、线型、颜色等细节，可以提高制图的质量和可读性。
4.3实现多个标准CAD图框模板可以根据不同的标准进行制作，可以满足不同标准的需求，增强了制图的可操作性和灵活性。
五、总结CAD图框模板是制图中不可或缺的工具，具有规范制图、节省时间、加快审核和提高质量等一系列重要作用。
绘图人员在工程项目中需要注重CAD图框模板的应用。
怎么在CAD模板里面画图
怎么在CAD模板里面画图篇一：CAD图形模版制作过程CAD图形模板制作过程(A4)1定义图形界限。
格式----图形界限1.1、在绘图平面选择“栅格”按扭，屏幕上出现栅格点；1.2、输入0，0↓。
输入210，297↓。
3定义文字样式。
格式-----文字样式。
3.1样式名：standard字体名：txt.shx高度：5 宽度比例：13.2样式名：样式1字体名：仿宋GB2312 字体样式：常规高度：5 宽度比例：0.6663.3样式名：样式2字体名：仿宋GB2312 字体样式：常规高度：2.6宽度比例：0.6664定义标注样式。
格式----标注样式。
（ISO-25默认）4.1新建-水平ISO-25--继续—确定--中文ISO-25--继续--确定--中文水平ISO-25--继续--确定4.2点水平ISO-25----修改4.2.1直线和箭头:颜色:随块线宽: 随块基线间距:3.75 超出尺寸界线:1.25箭头:2.54.2.2文字:文字样式:standard 文字高度:5垂直:上方水平:置中从尺寸线偏移:1 高度对齐:水平4.2.3主单位:单位格式:小数精度:0.000 小数分隔符:句点消零:后续4.2.4确定。
4.3点中文ISO-25----修改与ISO-25相比，只修改：文字---文字样式：样式14.4点中文水平ISO-25----修改与中文ISO-25相比，只修改：文字---文字对齐：水平5、按尺寸绘图纸外边框线及装订线5.1点击层工具栏，选择“细实线层”为当前层，以0，0为起点绘矩形，发出绘制矩形命令后输入如下信息：输入0，0↓，输入210，297↓。
5.2按尺寸要求绘制装订栏信息及装订线，注意，输入的文字信息要变换到文字层中。
6、按尺寸要求绘制边框线(属0层)7、按尺寸要求绘制标题栏7.1外标题栏框属0层，内面的线属细实线层。
7.2输入文字（属文字层）。
绘图-----文字------多行文字把屏幕上的捕捉开关打开，选择要输入文字的两个对角点，出现“多行文字编辑器”对话框，进行如下设置：特性样式：样式1 对正：正中字符：仿宋2.6。
经典挖孔桩通用cad施工大样图纸及说明（甲级院设计）
道路图纸工程图CAD的绘制方法
道路图纸工程图CAD的绘制方法一、引言在当今的工程设计中，计算机辅助设计（CAD）已经成为不可或缺的一部分。
尤其是对于道路图纸工程图的设计，CAD软件提供了极大的便利和效率。
本文将详细介绍如何使用CAD软件绘制道路图纸工程图。
二、准备工作在开始绘制之前，需要先准备好所需的工具和资料，包括电脑、CAD软件、设计规范和标准、地形图和其他相关资料。
同时，还要了解道路设计的基本知识和流程。
三、CAD绘制流程1、打开CAD软件，创建一个新的文件。
在文件菜单中选择“新建”，或者直接使用快捷键Ctrl+N。
2、在创建新文件后，需要选择正确的模板。
对于道路图纸工程图，一般选择“Acad Drawing”模板。
3、在模板中选择合适的单位和尺寸，并根据需要设置绘图区域。
可以通过输入命令“LIMITS”来设置绘图区域。
4、开始绘制道路中心线。
中心线是道路图纸工程图的基础，需要准确绘制。
可以使用“LINE”命令来绘制直线，或者使用“CIRCLE”命令来绘制圆形。
5、根据需要，可以添加其他元素，如车道线、人行道、绿化带等。
这些都可以使用相应的命令来完成。
6、在绘制完成后，需要进行标注和注释。
可以使用“TEXT”命令来添加文字说明，使用“DIMENSION”命令来添加尺寸标注。
7、需要进行图形检查和调整。
可以使用“ZOOM”命令来缩放图形，使用“PAN”命令来移动图形，确保图形准确无误。
四、注意事项1、在绘制过程中，要严格按照设计规范和标准进行。
同时，还要注意图形的精度和准确性。
2、在使用CAD软件时，要善于利用软件的帮助文档和在线教程，以便更好地掌握软件的使用方法。
3、在完成绘制后，要进行仔细的检查和调整，确保图纸的准确性和清晰度。
同时，还要注意保存和备份文件。
五、结论道路图纸工程图的CAD绘制是一项需要专业技能和经验的工作。
通过掌握CAD软件的基本操作和绘图技巧，以及严格遵守设计规范和标准，设计师可以更加高效地完成道路图纸工程图的绘制工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
清华天河图纸模板制作说明
压缩文件中每个文件夹的位置：
C:\THSOFT\PCCAD2002XP（PCCAD2004）下面。
其中
Csl 代表图纸右上角的参数，如圆重或方重的处数
Fjl 代表的是图纸最左下角图框外面的栏，如描图等等。
MCADsetting 其中有个文件控制着图纸的分区。
Mxb 主要是存放装配图中的明细表的表头。
Title 主要是存放零件图和装配图的标题栏。
Tydh 主要存放的是图纸的左上角的工装代号或零件代号。
但是，Template是CAD的模板文件夹，这个跟CAD的默认设置有关，一般是在C:\Program Files\Autodesk\MDT 2008\Template
检查模板的默认设置为（在命令栏，击鼠标右键，选择选项）：
你可以更改到你指定的位置
在天河中，其自定义的格式见下图
首先先将你的格式画好，不用填充的字体用一般的文字标注即可，然后在需要填写的地方定义属性文字：
采用命令：attdef
对正选择调整，填上标记，提示即可。
定义好后用天河的标准定义如明细表、标题栏和附加栏即可。
单纯的CAD定义表较麻烦，只有用属性文字定义：attdef，然后剪切、粘贴为块。
我不知道这些对你有没有帮助？。
