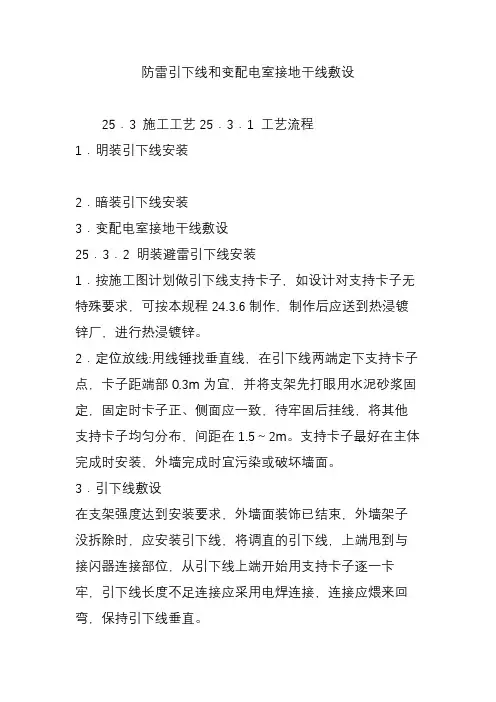

防雷引下线和变配电室接地干线敷设

防雷引下线和变配电室接地干线敷设25．3 施工工艺25．3．1 工艺流程1．明装引下线安装2．暗装引下线安装3．变配电室接地干线敷设25．3．2 明装避雷引下线安装1．按施工图计划做引下线支持卡子，如设计对支持卡子无特殊要求，可按本规程24.3.6制作，制作后应送到热浸镀锌厂，进行热浸镀锌。

2．定位放线:用线锤找垂直线，在引下线两端定下支持卡子点，卡子距端部0.3m为宜，并将支架先打眼用水泥砂浆固定，固定时卡子正、侧面应一致，待牢固后挂线，将其他支持卡子均匀分布，间距在1.5～2m。

支持卡子最好在主体完成时安装，外墙完成时宜污染或破坏墙面。

3．引下线敷设在支架强度达到安装要求，外墙面装饰已结束，外墙架子没拆除时，应安装引下线，将调直的引下线，上端甩到与接闪器连接部位，从引下线上端开始用支持卡子逐一卡牢，引下线长度不足连接应采用电焊连接，连接应煨来回弯，保持引下线垂直。

4．断接卡子安装断接卡子一般距地1.5～1.8m，一个单位工程高度应一致。

做法见本规程图24.3.6.(1)。

5．防腐在有焊接接头的位置和镀锌层破坏的位置应防腐:刷二度防锈漆和2度银粉漆。

25．3．3 暗装避雷引下线安装1．沿外墙敷设引下线在主体工程结束后，按图纸要求定位放线，在主体施工时将暗装断接卡子箱按施工图位置留置洞口或将箱体安装在墙内。

在装修前，将引下线，用U形卡钉或钩钉（见图25．3．3．1）将引下线固定在墙面上，也可采用膨胀螺栓或射钉枪射钉固钉，固定应平整牢固，接头处应采用电焊连接，焊后应刷二度防锈漆。

引下线采用圆钢直径不小于10mm，采用扁钢不小于20mm×4mm。

固定引下线上端应甩头至接闪器与接闪器连接应采用电焊焊接，也可采用U形卡子螺栓（钢丝绳元宝卡子）连接但不小于2个，下端入断接卡子箱，做法参见图24.3.6.1。

引下线也可随土建进行敷设，下端与接地装置连接好或与断接卡子箱连接好，将引下线随主体工程进度埋设于建筑物内至屋顶甩足与接闪器连接的引下线导线。

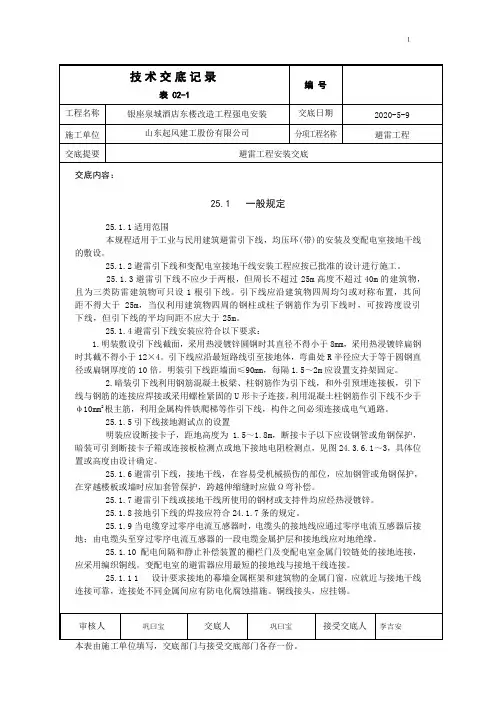

避雷引下线安装

也可采用膨胀螺栓或射钉枪射钉固钉，固定应平整牢固，接头处应采用电焊连接，焊后应刷二度防锈漆。

引下线采用圆钢直径不小于lOmm，采用扁固定引下线上端应甩头至接闪器与接闪器连接应采用电焊焊接，也可采用U形卡子螺栓个，下端入断接卡子箱，做法参见图24.3.6.1。

下端与接地装置连接好或与断接卡子箱连接好，将引下线随主体工程进度埋设于建筑物内至屋顶甩足与接闪器连接的引下线导线。

变配电室接地干线敷设按图纸要求制作接地干线支架或接地端子，做法可参照图25.3.4.1按施工图放线定位，接地干线一般为明敷，也可暗敷，如过门洞，可将接地干线埋设在地下或墙内。

但应做好隐蔽记录备查。

根据放线定位有穿墙，穿楼板的应在土建施工时预留保护管，若没留可用电锤打眼安巩曰宝交底人巩曰宝接受交底人，将两端卡子固定好，挂上通线在埋设其他支持卡子，不但应保证水平度，还应保证距墙距离应一致。

如采用卡板安装，应划线打眼将塑料或尼龙胀塞放在里面，用木螺丝或自攻螺丝将卡板固定牢固，支架内侧距墙间距8～12mm。

见图25.3.4.4。

巩曰宝交底人巩曰宝接受交底人李吉安接地线敷设，先将接地干线调直，需要外引接地的部位钻好眼，准备安装接地端子，然后将接地干线敷设在支架上，采用支架敷设调整接地干线平直后焊接在支架上，将接地干线敷设好后扭动卡板将母线固定，干线接头应采用焊接。

转弯不应煨急弯，径应为圆钢直径的6倍，扁钢应为厚度的6倍；穿墙穿楼板套管应与接地干线连成电气通路，圆钢将其连成一体。

套管应用矿棉或建筑密封胶封堵，跨越变形缝应有伸缩装置25.3.4.5)。

接地干线应按设计要求与接地装置可靠连接。

巩曰宝交底人巩曰宝接受交底人变配电室、变压器室、高压配电室的接地干线上应设置2个供临时接地用的接线柱或接地端子。

接至高、低压开关柜的接地干线不小于2处。

明敷TN—C—S系统或TN—S系统接地线的表面每段15～100mm分别涂以宽度相等的绿色和黄色相间的条纹。

避雷引下线与变配电室接地干线敷设

避雷引下线与变配电室接地干线敷设主控项目暗敷在建筑物抹灰层内的引下线应有卡钉分段固定；明敷的引下线应平直、无急弯，与支架焊接处，油漆防腐，且无遗漏。

说明：避雷引下线的敷设方式由施工设计选定，如埋入抹灰层内的引下线那么应分段卡牢固定，且紧贴砌体表面，不能有过大的起伏，不然会阻碍抹灰施工，也不能保证应有的抹灰层厚度。

避雷引下线许诺焊接连接和专用支架固定，但焊接处要刷油漆防腐，如用专用卡具连接或固定，不破坏锌爱惜层那么更好。

变压器室、高低开关室内的接地干线应有很多于2处与接地装置引出干线连接。

说明：为保证供电系统接地靠得住和故障电流的流散畅通，故作此规定。

当利用金属构件、金属管道做接地线时，应在构件或管道与接地干线间焊接金属跨接线。

一样项目钢制接地线的焊接连接应符合本标准第条的规定，材料采纳及最小许诺规格、尺寸应符合本规格第条的规定。

明敷接地引下线及室内接地干线的支持件间距应均匀，水平直线部份；垂直直线部份；弯曲部份。

说明：明敷接地引下线的间距均匀是观感的需要，规定间距的数值是考虑受力和靠得住，使线路能顺直；要注意同一条线路的间距均匀一致，能够在给定的数值范围选取一个定值。

接地线在穿越墙壁、楼板和地坪处应加套钢管或其他牢固的爱惜套管，钢套管应与接地线做电气连通。

说明：爱惜管的作用是幸免引下线受到意外冲击而损坏或脱落。

钢爱惜管要与引下线做电气连通，可使雷电泄放电流以最小阻抗向接地装置泄放，不连通的钢管那么如一个短路环一样，套在引下线外部，互抗存在，泄放电流受阻，引下线电压升高，易产生还击现象。

变配电室内明敷接地干线安装应符合以下规定：1 便于检查，敷设位置不妨碍设备的拆卸与检修；2 当沿建筑物墙壁水平敷设时，距地面高度250-300mm；与建筑物墙壁间的间隙10-15mm；3 当接地线跨越建筑物变形缝时，设补偿装置；4 接地线表面沿长度方向，每段为15-100mm，别离涂以黄色和绿色相间的条纹；5 变压器室、高压配电室的接地干线上应设置很多于2个供临时接地用的接线柱或接地螺栓。

建筑电气工程-避雷引下线与变配电室接地干线敷设

建筑电气工程-避雷引下线与变配电室接地干线敷设25.1 主控项目25.1.1暗敷在建筑物抹灰层内的引下线应有卡钉分段固定；明敷的引下线应平直、无急弯，与支架焊接处，油漆防腐，且无遗漏。

说明：25.1.1 避雷引下线的敷设方式由施工设计选定，如埋入抹灰层内的引下线则应分段卡牢固定，且紧贴砌体表面，不能有过大的起伏，否则会影响抹灰施工，也不能保证应有的抹灰层厚度。

避雷引下线允许焊接连接和专用支架固定，但焊接处要刷油漆防腐，如用专用卡具连接或固定，不破坏锌保护层则更好。

25.1.2变压器室、高低开关室内的接地干线应有不少于2处与接地装置引出干线连接。

说明：25.1.2 为保证供电系统接地可靠和故障电流的流散畅通，故作此规定。

25.1.3当利用金属构件、金属管道做接地线时，应在构件或管道与接地干线间焊接金属跨接线。

25.2 一般项目25.2.1钢制接地线的焊接连接应符合本规范第24.2.1条的规定，材料采用及最小允许规格、尺寸应符合本规格第24.2.2条的规定。

25.2.2明敷接地引下线及室内接地干线的支持件间距应均匀，水平直线部分0.5-1.5m；垂直直线部分1.5-3m；弯曲部分0.3-0.5m。

25.2.2 明敷接地引下线的间距均匀是观感的需要，规定间距的数值是考虑受力和可靠，使线路能顺直；要注意同一条线路的间距均匀一致，可以在给定的数值范围选取一个定值。

25.2.3接地线在穿越墙壁、楼板和地坪处应加套钢管或其他坚固的保护套管，钢套管应与接地线做电气连通。

说明：25.2.3 保护管的作用是避免引下线受到意外冲击而损坏或脱落。

钢保护管要与引下线做电气连通，可使雷电泄放电流以最小阻抗向接地装置泄放，不连通的钢管则如一个短路环一样，套在引下线外部，互抗存在，泄放电流受阻，引下线电压升高，易产生反击现象。

25.2.4变配电室内明敷接地干线安装应符合下列规定：1便于检查，敷设位置不妨碍设备的拆卸与检修；2当沿建筑物墙壁水平敷设时，距地面高度250-300mm；与建筑物墙壁间的间隙10-15mm；3当接地线跨越建筑物变形缝时，设补偿装置；4接地线表面沿长度方向，每段为15-100mm，分别涂以黄色和绿色相间的条纹；5变压器室、高压配电室的接地干线上应设置不少于2个供临时接地用的接线柱或接地螺栓。

避雷引下线和变电室接地干线敷设

1 避雷引下线和变电室接地干线敷设1.1基本规定1.引下线扁钢截面不得小于25mm ×4mm；圆钢直径不得小于8mm。

2.明装引下线必须在距地面1.5～1.8m处做断接卡子或测试点（一条引下线者除外）。

断接卡子所用螺栓的直径不得小于10mm，并需加镀锌垫圈及镀锌弹簧垫圈。

暗装的引下线在距地0.5m处做断接卡子。

3.利用主筋作引下线时，每条引下线不得少于2根主筋。

4.建筑物的金属构件（如消防梯、烟囱的铁爬梯等）可作为引下线，但所有金属构件之间均应连成电气通路。

5.沿建筑物外墙明敷设的引下线，从接闪器到接地体，引下线的敷设路径，应尽可能短而直。

根据建筑物的具体情况不可能直线引下时，也可以弯曲，但应注意弯曲开口处的距离不得等于或小弯曲部分线段实际长度的0.1倍。

引下线也可以暗装，但截面应加大一级，暗装时还应注意墙内其他金属构件的距离。

6.引下线的固定支点间距离不应大于2m，敷设引下线时应保持一定松紧度。

引下线应躲开建筑物的出入口和行人较易接触到的地点，以免发生危险。

7.明敷设在易受机械损坏和危及人员安全的地方、地上约1.7m至地下0.3m的一端地线应加保护措施。

为了减少接触电压的危险，也可用硬塑料管将引下线套起来或用绝缘材料缠绕。

8.采用多根明装引下线时，为了便于测量接地电阻，以及检验引下线的接地线的连接情况，应在每条引下线距地1.8～2.2m处放置断接卡子。

利用混凝土柱内钢筋作为引下线时，必须将焊接的地线连接到首层配电盘处并连接到接地端子上，可在地线端子处测量接地电阻。

9.每栋建筑物至少有两根引下线（投影面积小于50mm2的建筑物除外）。

避雷引下线最好为对称位置，引下线间距离不应大于20m，当大于20m时应在中间多引一根引下线。

10.接地干线穿墙时，应加套管保护，跨越伸缩缝时，应做煨弯补偿。

11.接地干线跨越门口时应暗敷设于地面内（做地面以前埋好）。

12.接地干线距地面应不小于200mm，距墙面应不小于10mm，支持件应采用40mm ×4mm的扁钢，尾端应制成燕尾状，入孔宽度与深度各为50mm，总长度为70mm，支持件间的水平直线距离一般为1m，垂直部分为1.5m，转弯部分为0.5m。

变配电室接地干线敷设工程施工工艺标准

变配电室接地干线敷设工程施工工艺标准12ICSQ/ZXJZ避雷引下线和变配电室接地干线敷设工程施工工艺标准中国新兴建设开发总公司发布目次1 适用范围 (1)2 引用标准 (1)3 施工准备 (1)4 操作工艺 (2)5 质量控制 (8)6 质量标准 (8)7 成品保护 (11)I避雷引下线和变配电室接地干线敷设工程施工工艺标准1 适用范围本工艺标准适用于建筑物避雷接地引下线和变配电室接地干线安装工程。

2 引用标准建筑电气工程施工质量验收规范 GB50303-3 施工准备3.1 所用材料的质量、技术性能必须符合设计要求和施工规范的规定。

3.2 镀锌钢材有扁钢、圆钢等,使用时应采用热镀锌材料,规格应符合设计规定。

产品应有材质检验证明及产品出厂合格证。

3.3 辅料有螺栓、垫圈、弹簧垫圈、支架、电焊条、预埋铁件、小线、水泥、砂子、塑料管、黄油漆、绿油漆、防腐漆、银粉漆等。

3.4 作业条件3.4.1 避雷引下线暗敷设作业条件:3.4.1.1 利用主筋作引下线时,墙、柱钢筋已绑扎完。

3.4.1.2 建筑物(或构筑物)有脚手架或爬梯达到能上人操作的条件。

3.4.2 避雷引下线明敷设作业条件:3.4.2.1 支架安装完毕。

13.4.2.2 建筑物(或构筑物)有脚手架或爬梯达到能上人操作的条件。

3.4.2.3 土建外装修完毕。

3.4.3 接地干线作业条件:3.4.3.1 支架安装完毕。

3.4.3.2 保护管已预埋。

3.4.3.3 土建抹灰完毕。

3.4.4 支架安装作业条件:3.4.4.1 各种支架已运到现场。

3.4.4.2 结构工程已经完成。

3.4.4.3 室外必须有脚手架或爬梯。

3.5 主要机具:常见电工工具、钢锯、锯条、电焊机、电焊工具、压力案子、电锤、冲击钻等。

4 操作工艺4.1 避雷引下线安装工艺流程:测量弹线定位(明)→支架安装→避雷引下线敷设固定→避雷引下线连接→防腐处理→标识→检测验收4.2 避雷引下线敷设应符合下列规定:4.2.1 接地引下线扁钢截面不得小于25mm×4mm;圆钢直径不得小于12mm。

避雷引下线和变配电室接地干线敷设分项工程安全施工措施

避雷引下线和变配电室接地干线敷设分项工程安全施工措施
A、主体施工阶段施工人员在屋面上焊接防雷引下线时，所用电焊机不得放在积水屋面上，电焊机一、二次线不得随意拖地、泡水和碾压，必须架空。

B、主体施工阶段施工人员在屋面上焊接防雷引下线时，雨天禁止施工。

C、主体施工阶段施工人员在屋面上焊接防雷引下线时，不得为赶工期在未及时铺脚手扳或未挂安全网的外架上进行操作；对高度超过2m的焊接点施焊时，必须挂安全带。

D、主体施工阶段施工人员在屋面上焊接防雷引下线时，要尽量避免交叉作业；如避免不了，则需做好安全防护措施，在工作面的上方用废模板搭临时防护棚，避免从上方坠落的钢管、扣件、木方和扳手等物体打击，造成人身伤害。

E、装修阶段施工人员在室内焊接防雷引下线和等电位钢筋圆钢时，所用电焊机不得放在积水地面上，电焊机一、二次线不得拖地、泡水和碾压，必须按规范悬挂架空。

F、在变配电室接地干线敷设施工时，使用的电锤必须有专用手提式配电箱，且电锤电源线不得拖地、泡水和碾压，必须按规范悬挂架空。

G、在变配电室接地干线敷设施工时，在积水或潮湿的场所，施工用临时照明电源电压不大于24Ⅴ，且电源线必须悬挂架空。

避雷引下线和变配电室接地干线敷设施工工艺标准

避雷引下线和变配电室接地⼲线敷设施⼯⼯艺标准避雷引下线和变配电室接地⼲线敷设⼀、特点和适⽤范围本⼯艺标准适⽤于建筑物避雷接地引下线和变配电室接地⼲线安装⼯程。

⼆、施⼯准备1、技术准备2. 1. 1施⼯前应进⾏技术交底⼯作：2.1. 2配备相应的施⼯质虽验收规范。

2、材料准备3.3辅料有螺栓、垫圈、弹簧垫圈、⽀架、电焊条、预埋铁件、⼩线、⽔泥、砂⼦、塑料管、黄油漆、绿油漆、防腐漆、银粉漆等。

3、主要机具常⽤电⼯⼯具、钢锯、锯条、电焊机、电焊⼯具、压⼒案⼦、电锤、冲击钻等。

4、作业条件2.4. 1避雷引下线暗敷设作业条件：1）利⽤主筋作引下线时，墙、柱钢筋已绑扎完。

2）建筑物（或构筑物）有脚⼿架或爬梯达到能上⼈操作的条件。

2.4.2避雷引下线明敷设作业条件：1）⽀架安装完毕。

2）建筑物（或构筑物）有脚⼿架或爬梯达到能上⼈操作的条件。

3）⼟建外装修完毕。

2.4. 3接地⼲线作业条件：1）⽀架安装完毕。

2）保护管已预埋。

3）⼟建抹灰完毕。

2.4.4⽀架安装作业条件：1）各种⽀架已运到现场。

2）结构⼯程已经完成。

3）室外必须有脚⼿架或爬梯。

三、材料质量控制要点3.1防雷引下线暗（明）敷设3.1.1焊接⽽不够，焊⼝有夹渣、咬⾁、裂纹、⽓孔及焊渣处理不⼲净等现象。

应按规范要求修补更改。

3.1.2漏刷防锈漆和⾯漆，应及时补刷。

3.1.3主筋错位，应及时纠正。

3.1.4引下线不垂宜，超出允许偏差。

引下线应横平竖直，超差应及时纠正。

3.2接地⼲线安装。

3.2.1扁钢不平直，应重新进⾏调整。

3.2.2接地端⼦漏垫弹簧垫，应及时补齐。

3.2.3焊⼝有夹渣、咬⾁、裂纹、⽓孔及焊渣处理不⼲净等现象。

应按规范要求修补更改3.2. 4漏刷防锈漆和⾯漆，应及时补刷。

四、施⼯⼯艺4.1避雷引下线安装⼯艺流程：测量弹线定位（明）⼀⽀架安装⼀避雷引下线敷设固定⼀避雷引下线连4. 1接⼀防腐处理⼀标识⼀检测验收4.2避雷引下线敷设应符合下列规泄：4.2. 1接地引下线扁钢截⽽不得⼩于25mmX 4mm；圆钢直径不得⼩于12mm。

1-3-7电气-22_避雷引下线和变配电室接地干线敷设检验批质量验收记录

监理(建设)单位验收结论监理工程师年月日 (建设单位项目技术负责人): 注：本表由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业质量检查员等进行验收。
1
1 2 3 4 5 6 7
钢制接地线的焊接引下线及接干线的支持件间距应均匀接地线穿越墙板的套管保护要求变配电室内明敷接地干线安装电缆穿过零序电流互感器的要求金属门铰链处的接地连接应采用编织铜线接地干线应连接可靠，连接处不同金属间有防电化腐蚀措施
施工单位检查评定ቤተ መጻሕፍቲ ባይዱ果项目专业质量检查员：年月日
变配电室接地干线应有不少于2处接第25.1.2条地装置引出干线连接金属构件或管道做接地线，应与接地干线间焊接金属跨度线一般项目第25.1.3条规范规定第25.2.1条第25.2.2条第25.2.3条第25.2.4条第25.2.5条第25.2.6条第25.2.7条施工单位检查评定记录 2 3 4 5 6 7 8 9 10
避雷引下线和变配电室接地干线敷设检验批质量验收记录
1.3.7电气－22 工程名称施工单位施工执行标准名称及编号分包单位主控项目 1 2 3 暗敷引下线有卡钉分段固定，明敷平直无急弯，与支架焊接处防腐规范规定第25.1.1条验收部位项目经理专业工长分包项目施工班组经理长施工单位检查评定记录监理（建设）单位验收记录 1 2 3 4 5 6 7 8 9 10

、避雷引下线和变配电室接地干线敷设防雷引下线GD(一)

、避雷引下线和变配电室接地干线敷设防雷引下线GD(一)避雷引下线和变配电室接地干线敷设防雷引下线GD近年来，由于气候变化和建筑密度增加等因素，雷击事故频发，给人们生命和财产带来了巨大的损失。

因此，防雷工作日益受到人们的关注，其中，避雷引下线和变配电室接地干线的敷设是防雷工作中较为重要的一项。

一、避雷引下线避雷引下线是建筑物和构筑物的外部防雷装置，其作用是将闪电引到地下，避免闪电半径范围内的建筑物和构筑物被雷击。

避雷引下线可以分为铜制的透明钢绳型和铝制的钢芯铝绞线型两种。

为了安装避雷引下线，应该选择通风良好、高处和通常被雷击的地方。

二、接地敷设1.变配电室接地干线变配电室接地干线，是变配电系统中的非常重要的防雷措施。

其主要作用是将过零电位，溢流和潮湿地下排放至地下，防止电器设备因为过流或过电与地面起火或损坏。

接地干线一般选用铜质材料或镀铜表面材料制成，敷设在地下，至少要覆盖10厘米以上的沙土。

2.防雷引下线GD防雷引下线GD是中国特别标准GB3746“建筑物防雷装置技术标准”中规定的一种可靠的防雷设施，其作用是连接避雷针和接地体，使得雷电电流能够通过引下线的导体流至地面。

它可以使用埋置在地下或者非埋置在地下的方式进行敷设，以满足不同建筑物或构筑物的需求。

三、注意事项1.避雷引下线不可以钩挂在支架或其他建筑物上，避免有刚性力或弹性力摇晃引下线，可能发生危险。

2.在敷设避雷引下线的时候，应该按照具体的地形和脉络进行布线，让导线保持合理的张力、距离和高度。

3.室外的接地干线，应该保证与地面保持良好的接触，最好采用铜套过度相连接，确保稳定和高效。

总之，在防雷工作中，避雷引下线和变配电室接地干线的作用十分突出，更好的敷设和使用，能够有效的保护人们的安全、以及财产的不受损失。

因此，建议在施工、维护和使用过程中，一定要遵守相关规定，确保设施的稳定性和安全性。

避雷引下线和变配电室接地干线敷设

避雷引下线和变配电室接地干线敷设2020-06-1925.1 一般规定25.1.1避雷引下线和变配电室接地干线安装工程应按已批准的设计进行施工。

25.1.2避雷引下线安装应符合以下要求：1 明装敷设引下线截面，采用镀锌圆钢时其直径不得小于8mm，采用镀锌扁钢时其截面不得小于12×4。

引下线应沿最短路线引至接地体，弯曲处应制成软弯，常规应大于90°弯。

明装引下线距墙面为15mm，每隔1500~2000mm应设置支持架固定。

2 暗装引下线，利用建筑物中钢筋混凝土柱的钢筋作为组成时，至少要选用4根柱子且每根柱子至少要有2根主筋通过连接焊接组成一体后，作为引下线。

25.1.3 引下线安装应按以下程序进行：1 利用建筑物柱内主筋作引下线，在柱内主筋绑扎后，按设计要求施工，经检查确认，才能支模；2 直接从基础接地体或人工接地体暗敷埋入粉刷层内的引下线，经检查确认不外露，才能贴面砖或刷涂料等；3 直接从基础接地体或人工接地体引出明敷的引下线，先埋设或安装支架，经检查确认，才能敷设引下线。

25.1.3 引下线测试点的设置是，先将地面以上1400mm的线段，用开口钢管、角钢等预以保护，然后在1500~1800mm处应设断接卡子作为测试点。

暗装时可引到接地电阻测定箱中。

25.1.4 接地线裸露部位应设置保护装置，以防止机械损伤。

凡易遭受损伤部位应用角钢加以保护。

接地线穿越墙壁时应预留明孔，及预埋钢管作保护套管。

25.2 施工准备25.2.1技术准备1 按照已批准的施工组织设计（施工方案）进行技术交底。

2 按施工图设计变配电室接地干线的位置进行放线、确定线路，经复核符合设计要求。

3 利用主筋作引下线时，检查钢筋连接完成情况并符合要求。

25.2.2 材料准备同24.2.2条内容。

25.2.3 施工机具同24.2.3条内容。

25.2.4 作业条件1 防雷引下线的作业条件1）防雷引下线暗敷设时建筑物（或构筑物）有脚手架或爬梯，能达到上人操作的条件。

湖南省建筑业企业专业技术管理人员资格考试六

12建筑物防雷设施安装要点及验收12.1防雷装置的安装12.1.1接闪器安装1）接闪器安装要求①建筑物顶部的避雷针、避雷带等必须与顶部外露的其它金属物体连成一个整体，形成电气通路，且与避雷引下线连接可靠。

②避雷针、避雷带应位置正确，焊接固定的焊缝饱满无遗漏，螺栓固定的应连接牢固，防松零件齐全，焊接部分补刷的防腐油漆完整。

③避雷带应平正顺直，固定点支持件间距均匀、固定可靠，每个支持件应能承受大于49N（5kg）的垂直拉力。

当设计无要求时，水平直线部分支持间距为0.5～1.5m；弯曲部分为0.3～0.5m。

2）避雷针的安装（1）屋顶（面）避雷针的安装避雷针一般采用镀锌圆钢或焊接钢管制作，焊接处应涂防腐漆。

其直径不小于下列数值：针长1m以下圆钢φ12mm，钢管φ20mm。

针长1～2m 圆钢φ16mm，钢管φ25mm。

烟窗顶上的避雷针圆钢φ20mm，钢管φ40mm。

避雷针在屋面安装时，先组装好避雷针，在避雷针支座底板上相应的位置，焊上一块助板，将避雷针立起，找直、找正后进行点焊、校正，焊上其它三块助板，并与引下线焊接牢固，屋面上若有避雷带（网），还要与其焊接成一个整体。

避雷针针体各节尺寸，见表12.1。

表12-1 避雷针针体各节尺寸（m）避雷针安装后针体应垂直，其允许偏差不应大于顶端针杆直径。

设有标志灯的避雷针，灯具应完整，显示清晰。

（2）水塔避雷针安装水塔按第三类构筑物设计防雷。

一般在塔顶中心装一支1.5m高的避雷针，水塔顶上周围铁栏栅也可作为接闪器，或在塔顶装设环形避雷带保护水塔边缘。

要求其冲击接地电阻小于30Ω，引下线一般不少于两根，间距不大于30m。

若水塔周长和高度在40m以下，可只设一根引下线，或利用铁爬梯作引下线。

（3）烟囱避雷针的安装烟囱也按第三类构筑物设计防雷。

砖烟囱和钢筋混凝土烟囱靠装设在烟囱上的避雷针或避雷环（环形避雷带）进行保护，多根避雷针应用避雷带连接成闭合环。

当非金属烟囱无法采用单支或双支避雷针保护时，应在烟囱口装设环形避雷带，并应对称布置三支高出烟囱口且不低于0.5m的避雷针。

避雷引下线和变配电室接地干线敷设规定

避雷引下线和变配电室接地干线敷设规定避雷引下线和变配电室接地干线敷设规定依据：摘自《建筑电气工程施工质量验收规范》（GB50303-2002）主控规定项目1、暗敷在建筑物抹灰层内的引下线应有卡钉分段固定；明敷的引下线应平直、无急弯，与支架焊接处，油漆防腐，且无遗漏。

2、变压器室、高低压开关室内接地干线应有不少于2处于接地装置引出干线连接；3、当利用金属构件、金属管道做接地线时，应在构件或管道与接地干线间焊接金属跨接线。

一般规定项目1、钢制接地线的焊接连接、材料采用及最小允许规格和尺寸应符合《接地装置安装》的有关规定；2、明敷接地引下线及室内接地干线的支持件应均匀，水平直线部分0.5～1.5m；垂直直线部分1.5～3m；弯曲部分0.5～0.5m；3、接地线在穿越墙壁、楼板和地坪处应加套钢管或其他兼顾的保护套管，钢套管应与接地线做电气连通；4、变配电室内明敷接地干线安装应符合下列规定：a、便于检查，敷设位置不妨碍设备的拆卸与检修；b、当沿建筑物墙壁水平敷设时，距地面高度250～300mm；与建筑物墙壁间间隙10～15mm；c、当接地线跨越建筑物变形缝时，设补偿装置；d、接地线表面沿长度方向，每段为15～100mm，分别涂以黄色和绿色相间的条纹；5、变压器室、高压配电室的接地干线上应设置不少于2个供临时接地用的接线柱或接地螺栓；6、当电缆穿过零序电流互感器时，电缆头的接地线应通过零序电流互感器后接地；由电缆头至穿过零序电流互感器的一段电缆金属护层和接地线应对地绝缘。

7、配电间隔和静止补偿装置的栅栏门及变配电室金属门铰链处的接地连接，应采用编织铜线。

变配电室的避雷器应用最短的接地线与接地干线连接；8、设计要求接地的幕墙金属框架和建筑物的金属门框，应就近与接地干线连接可靠，连接处不同金属间应有防电化腐蚀措施。

避雷引下线敷设标准

ICSQ/Z XJZ中国新兴建设开发总公司企业标准Q/ZXJZ J619-2004避雷引下线和变配电室接地干线敷设工程施工工艺标准2004-04-18 发布2004-05-01 实施避雷引下线和变配电室接地干线敷设工程施工工艺标准1 适用范围本工艺标准适用于建筑物避雷接地引下线和变配电室接地干线安装工程。

2 引用标准建筑电气工程施工质量验收规范GB50303-20023 施工准备3.1 所用材料的质量、技术性能必须符合设计要求和施工规范的规定。

3.2 镀锌钢材有扁钢、圆钢等，使用时应采用热镀锌材料，规格应符合设计规定。

产品应有材质检验证明及产品出厂合格证。

3.3 辅料有螺栓、垫圈、弹簧垫圈、支架、电焊条、预埋铁件、小线、水泥、砂子、塑料管、黄油漆、绿油漆、防腐漆、银粉漆等。

3.4 作业条件3.4.1 避雷引下线暗敷设作业条件：3.4.1.1 利用主筋作引下线时，墙、柱钢筋已绑扎完。

3.4.1.2 建筑物（或构筑物）有脚手架或爬梯达到能上人操作的条件。

3.4.2 避雷引下线明敷设作业条件：3.4.2.1 支架安装完毕。

3.4.2.2 建筑物（或构筑物）有脚手架或爬梯达到能上人操作的条件。

3.4.2.3 土建外装修完毕。

3.4.3 接地干线作业条件：3.4.3.1 支架安装完毕。

3.4.3.2 保护管已预埋。

3.4.3.3 土建抹灰完毕。

3.4.4 支架安装作业条件：3.4.4.1 各种支架已运到现场。

3.4.4.2 结构工程已经完成。

3.4.4.3 室外必须有脚手架或爬梯。

3.5 主要机具: 常用电工工具、钢锯、锯条、电焊机、电焊工具、压力案子、电锤、冲击钻等。

4 操作工艺4.1 避雷引下线安装工艺流程：测量弹线定位（明）T支架安装T避雷引下线敷设固定T避雷引下线连接T防腐处理T标识T检测验收4.2 避雷引下线敷设应符合下列规定：421 接地引下线扁钢截面不得小于25mm K 4mm圆钢直径不得小于12mm。

避雷引下线和变配电室接地干线敷设方雷引下限检验批质量验收记录

避雷引下线和变配电室接地干线敷设方雷引下限检验批质量验收记录避雷引下线和变配电室接地干线的敷设方案是保证电力系统安全运行的重要环节，因此其质量检验批质量验收记录也显得尤为重要。

下面是一份1200字以上的避雷引下线和变配电室接地干线敷设方案的检验批质量验收记录：一、项目概述1.1项目名称：避雷引下线和变配电室接地干线敷设方案的质量检验批验收记录。

1.2项目编号：XXXXX1.4项目施工单位：XXX1.5项目验收单位：XXX二、实施内容2.1避雷引下线敷设方案2.1.1敷设位置：根据设计要求，在建筑物的最高处设置避雷针，并沿着建筑物表面做好绝缘处理，将避雷引下线沿着建筑物的外墙垂直敷设，保证避雷引下线的导电良好。

2.1.2线路规格：根据供电系统的负荷、电流等参数，选择合适的线径，确保避雷引下线能够承受所需的电流负荷。

2.1.3固定方式：避雷引下线的固定方式分为直接固定和间接固定两种，根据具体情况选择合适的固定方式，并做好固定牢固性的检查和验收。

2.1.4绝缘处理：在避雷引下线的敷设过程中，需要进行绝缘处理，以确保引下线与建筑物之间不会产生漏电现象。

2.1.5焊接连接：避雷引下线的各个部分之间需要进行焊接连接，确保连接的牢固性和导电性能。

2.2变配电室接地干线敷设方案2.2.1敷设位置：变配电室接地干线需要与建筑物的地网相连，通过地极将电流引入地中，确保系统的接地良好。

2.2.2规格选择：根据变配电设备的额定电流和设计要求，选择适当的接地干线规格，以确保其能够承受所需的电流负荷。

2.2.3固定方式：变配电室接地干线的固定方式需要确保接地干线与地网的连接牢固可靠，采用焊接、螺栓连接等方法。

2.2.4绝缘处理：在接地干线的敷设过程中，需要进行绝缘处理，以确保干线与其他金属部件之间不会产生短路现象。

2.2.5测量和验收：在接地干线敷设完成后，需要对接地电阻进行测量，并进行验收，确保接地效果合格。

三、验收结果根据避雷引下线和变配电室接地干线敷设方案的要求，施工单位按照相关标准和规范进行施工，经过验收，现将结果汇总如下：3.1避雷引下线敷设方案3.1.1敷设位置：符合设计要求，避雷引下线沿建筑物垂直敷设，无偏差。

SG-A089避雷引下线和变配电室接地干线敷设安装工程检验批质量验收

地连接，应采用编织铜线
共实测点，其中合格点，不合格点，合格率%
施工单位检查
评定结果
项目专业质量检查员：注册建造师（技术负责人）：年月日
监理（建设）单位
验收结论
监理工程师（建设单位项目技术负责人）：年月日
内明敷接
地干线水
平敷设
距地面
高度
250～300mm
与墙壁间的间隙
10～15mm
4.当接地线跨越变形缝时，设补偿
装置：接地线表面沿长度方向，每
段为15～100mm，分别涂以黄色和
绿色相间的条纹
5.接地干线上应设置不少于2个供临时接地用的接线柱或接地螺栓
6.配电间隔和静止ຫໍສະໝຸດ 偿装置的栅栏门及变配电室金属门铰链处的接
避雷引下线和变配电室接地干线敷设安装工程
检验批质量验收记录
工程名称
分项工程名称
验收部位
施工单位
项目负责人
专业工长
施工班组长
施工执行标准及编号
质量验收规范的规定
施工单位检查评定记录
监理(建设)单位
验收记录
主控项目
1.变压器室、高低压开关室内的接
地干线应有不少于2处与接地装
置引出干线相连
2.暗敷和明敷的引下线

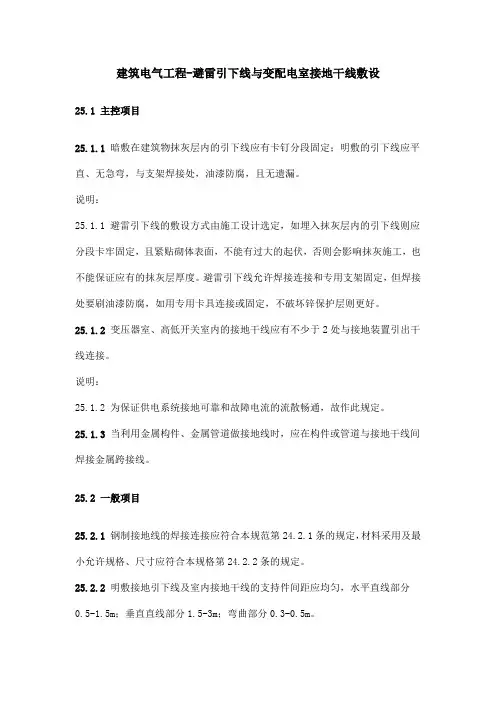

25.1.1条
3.当利用金属构件、金属管道做接
地线时，应在构件或管道与接地干
线间焊接金属跨接线
一般项目
1.钢制接地线的焊接材料
采用及最小允许规格
24.2.1条
24.2.2条
2.明敷接地
引下线及
室内接地
干线支持
件距离
水平直
线部分
0.5～
1.5m
垂直直
线部分
