全塑共聚级蜂窝斜管填料

合集下载

填料系列

塑料填料系列一、塑料阶梯环规格D×H×δmm 比表面积αm2/m3空隙率εm3/m3个数nm-3堆积重量γρkg/m3干填料因子α/ε3m-116××37029913625××2288150038×19×2720050×25×1074076×38×903420二、塑料鲍尔环型号规格D×H×δmm比表面积αm2/m3空隙率εm3/m3个数nm-3堆积重量γρkg/m3干填料因子α/ε3m-1Dg1616×16×1188112000141275 Dg2525×25×1755350091239 Dg3838×18×1151580071220 Dg5050×50×93650056127 Dg7676×76×19276094三、塑料共轭环型号规格D×H×δmm比表面积αm2/m3空隙率εm3/m3个数nm-3堆积重量γρkg/m3干填料因子Fm-12525×185********3838×11618650681314040×1049200661645050×85900083977676×81398084四、塑料矩鞍环名称公称尺寸规格D×H×δmm比表面积αm2/m3空隙率ε%个数nm-3堆积重量γρkg/m3干填料因子Fm-1矩鞍环Dg7676×38×2003700289 Dg5050×25×2509400332 Dg3838×19×2650. 952520063405 Dg2525××28897680102473五、聚丙烯海尔环名称材料公称尺寸mm 比表面积αm2/m3空隙率ε%个数nm-3堆积重量γρkg/m3干填料因子m3Dg50 PP50×5610080006270 Dg76PP76×7634207187 Dg100PP100×1007518505146金属填料系列一、金属阶梯环金属填料具有通量大，阻力小，压降低，优质效率高，分离效果好，耐冷热，寿命长等优点，虽说一次投资稍大，但能充分发挥设备的潜在力。

【机械要点】沉淀池斜管填料的优点与填料的规格介绍

张小只智能机械工业网张小只机械知识库沉淀池斜管填料的优点与填料的规格介绍绿烨环保蜂窝斜管填料蜂窝斜管填料组装形式有六角形。

蜂窝斜管填料主要用于各种沉淀和除砂作用。

是污水处理工程中采用广泛而且成为一项水处理装置填料。

蜂窝斜管适用范围广，处理效果高，占地面积小等优点。

六角蜂窝斜管填料适用于进水口除砂，一般工业和生活给水沉淀、污水沉淀、隔油以及尾张浓缩等处理，即适用于新建工程，又适用于现有旧池的改造，均能取得良好的经济效益。

斜管填料的优点：1.湿周大，水力半径小。

2. 层流状态好，颗粒沉降不受絮流干扰。

3. 当斜管填料管长为1米时，有效负荷按3-5吨/米2-时设计。

V0控制在2.5-3.0毫米/秒范围内，出水水质好。

4. 在取水口处采用斜管填料，管长2.0～3.0米时，可在50-100公斤/米3泥砂含量的高浊度中安全运行处理。

5. 采用蜂窝斜管填料沉淀池，其处理能力是平流式沉淀池的3-5倍，加速澄清池和脉冲澄清池的2-3倍。

6．Φ35mm蜂窝斜管填料采用优质,孔径表面积大,不易老化,耐久性强,表面光滑,耐酸耐碱,轻质耐压,使用寿命长,组装方便,安装牢固绿烨蜂窝斜管填料规格详细参数：Φ25mm、Φ35mm、Φ50mm、Φ80mm 产品规格片厚㎜片数(个) 比表面积m2/m3 空隙率m3/m3 材质Φ25 0.4 62 139 0.97 PP Φ30 0.4 52 116 0.965 PP Φ35 0.4 42 109 0.96 PP Φ35 0.5 42 109 0.96 PP Φ50 0.5 30 87 0.97 PP Φ50。

蜂窝斜管填料规格型号

蜂窝斜管填料规格型号一、背景介绍蜂窝斜管填料是一种新型的填料，其结构独特，具有较高的传质效率和阻力小的特点。

因此在化工、环保等领域得到了广泛应用。

本文将对蜂窝斜管填料的规格型号进行详细介绍。

二、蜂窝斜管填料的分类1. 根据材质分类：可分为金属蜂窝斜管填料和塑料蜂窝斜管填料。

2. 根据形状分类：可分为方形、圆形、三角形等不同形状。

三、蜂窝斜管填料的规格型号1. 金属蜂窝斜管填料规格型号：(1) 材质：不锈钢304/316L等。

(2) 壁厚：0.3-0.5mm。

(3) 空隙率：70%-95%。

(4) 表面处理：光亮或喷砂处理。

(5) 尺寸：单元高度（mm）单元宽度（mm）壁厚（mm）10 10 0.3-0.515 15 0.3-0.520 20 0.3-0.525 25 0.3-0.530 30 0.3-0.52. 塑料蜂窝斜管填料规格型号：(1) 材质：聚丙烯、聚氯乙烯等。

(2) 壁厚：0.4-1mm。

(3) 空隙率：70%-95%。

(4) 尺寸：单元高度（mm）单元宽度（mm）壁厚（mm）10 10 0.4-115 15 0.4-120 20 0.4-125 25 0.4-130 30 0.4-1四、蜂窝斜管填料的特点与应用1. 特点：(1) 结构独特，具有较高的传质效率和阻力小的特点。

(2) 表面积大，易于清洗和维护。

(3) 耐腐蚀性好，使用寿命长。

2. 应用：(1) 化工领域：常用于吸收、吸附、脱水等工艺中。

(2) 环保领域：可用于废气处理、污水处理等环保设备中。

五、注意事项在选择蜂窝斜管填料时，应根据实际情况选择材质、形状和规格型号，以保证其正常运行。

同时，在使用过程中要注意清洗和维护，以延长其使用寿命。

六、结论蜂窝斜管填料是一种具有较高传质效率和阻力小的新型填料，广泛应用于化工、环保等领域。

在选择时应根据实际情况选择合适的材质、形状和规格型号，并注意清洗和维护，以延长其使用寿命。

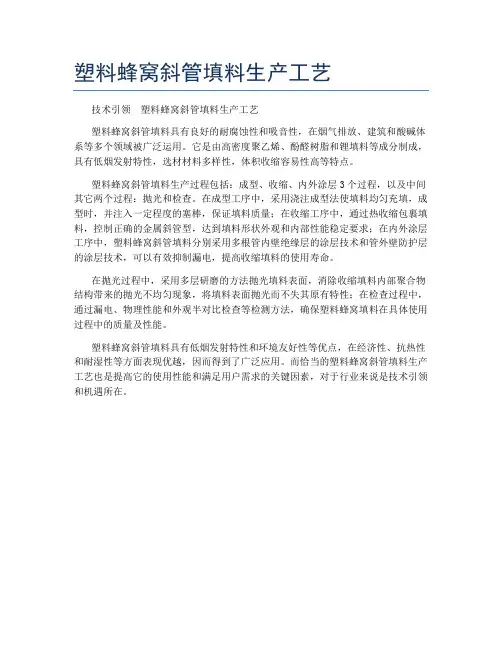

塑料蜂窝斜管填料生产工艺

塑料蜂窝斜管填料生产工艺
技术引领塑料蜂窝斜管填料生产工艺
塑料蜂窝斜管填料具有良好的耐腐蚀性和吸音性，在烟气排放、建筑和酸碱体系等多个领域被广泛运用。

它是由高密度聚乙烯、酚醛树脂和锂填料等成分制成，具有低烟发射特性，选材材料多样性，体积收缩容易性高等特点。

塑料蜂窝斜管填料生产过程包括：成型、收缩、内外涂层3个过程，以及中间其它两个过程：抛光和检查。

在成型工序中，采用浇注成型法使填料均匀充填，成型时，并注入一定程度的塞棒，保证填料质量；在收缩工序中，通过热收缩包裹填料，控制正确的金属斜管型，达到填料形状外观和内部性能稳定要求；在内外涂层工序中，塑料蜂窝斜管填料分别采用多根管内壁绝缘层的涂层技术和管外壁防护层的涂层技术，可以有效抑制漏电，提高收缩填料的使用寿命。

在抛光过程中，采用多层研磨的方法抛光填料表面，消除收缩填料内部聚合物结构带来的抛光不均匀现象，将填料表面抛光而不失其原有特性；在检查过程中，通过漏电、物理性能和外观半对比检查等检测方法，确保塑料蜂窝填料在具体使用过程中的质量及性能。

塑料蜂窝斜管填料具有低烟发射特性和环境友好性等优点，在经济性、抗热性和耐湿性等方面表现优越，因而得到了广泛应用。

而恰当的塑料蜂窝斜管填料生产工艺也是提高它的使用性能和满足用户需求的关键因素，对于行业来说是技术引领和机遇所在。

六角蜂窝斜管填料选型及安装方法

六角蜂窝斜管填料选型及安装方法【产品介绍】六角形蜂窝填料（斜管填料）材质有聚丙烯（PP）聚氯乙烯（PVC）乙丙共聚三种。

组装形式的斜管和直管两种形式。

【产品特点】斜管特点：1.湿周大，水力半径小。

2.层流状态好，颗粒沉降不受絮流干扰。

3.当斜管管长为1米时，有效负荷按3-5吨/米2·时设计。

V0控制在2.5-3.0毫米/秒范围内，出水水质最佳。

4.在取水口处采用蜂窝斜管，管长2.0～3.0米时，可在50-100公斤/米3泥砂含量的高浊度中安全运行处理。

5.采用斜管沉淀池，其处理能力是平流式沉淀池的3-5倍，加速澄清池和脉冲澄清池的2-3倍。

直管特点：1、处理效率高于活性污泥法，一般水力负荷为100-200米3/米2·日，有机负荷为2000-5000克/米3，因此缩小了占地面积。

2、曝气强度低于活性污泥法，且不需污泥回流，故能降低动力消耗及简化管理。

3、污泥量少，减少了污泥脱水等后处理工作量。

4、产生的污泥沉降性好，有利于后段悬浮物的去除。

5、适应性强，能适应不同水质的范围大，对水质、水量突变的冲击负荷的忍耐力强，维持稳定的处理效果。

【产品规格】孔径35mm、50mm、80mm【适用范围】斜管主要用于各种沉淀和除砂作用。

是近十年来在给排水工程中采用最广泛而且成为一项水处理装置。

它适用范围广，处理效果高，占地面积小等优点。

适用于进水口除砂，一般工业和生活给水沉淀、污水沉淀、隔油以及尾张浓缩等处理，即适用于新建工程，又适用于现有旧池的改造，均能取得良好的经济效益。

直管主要用于生物滤池的高负荷生物滤池、塔式生物滤池、淹没式生物滤池（又称接触氧化池）以及生物转盘的微生物载体，对工业有机废水和城市污水进行生化处理。

1【注意事项】1、由于斜管填料比重为0.92略小于水，应用10mm的螺纹钢或圆钢拉筋固定在填料上方,防止其松动上浮，钢筋和角钢均采用环氧煤沥青防腐。

2、图示A板必须安装，否则极易造成斜管填料倾斜，甚至倒塌！【安装程序】1、沉淀池底部排泥管安装斜管沉淀池安装顺序一般从底部开始，先完成最底部的排泥管道系统的安装，确保排泥管道开孔符合设计要求、固定牢靠，检查无误后，才允许进入下一道安装工序。

蜂窝斜管填料标准

蜂窝斜管填料标准蜂窝斜管填料是化工工艺中常用的一种填料材料，具有良好的传质性能和大容积空隙，广泛应用于各种化工设备中，如吸附塔、吸附柱、脱硫脱硝装置等。

为了确保填料的质量和性能，制定相应的标准是非常必要的。

本文将介绍蜂窝斜管填料的标准。

首先，蜂窝斜管填料的材质应符合国家相关标准的要求。

常见的蜂窝斜管填料材料有陶瓷、金属以及塑料等。

对于陶瓷填料，应符合陶瓷填料的相关标准，如耐磨性、耐酸碱性等。

金属填料则应符合金属填料的相关标准，如耐高温性能、抗氧化性能等。

塑料填料则应符合塑料填料的相关标准，如耐腐蚀性、机械强度等。

其次，蜂窝斜管填料的几何形状和尺寸也应符合标准的要求。

蜂窝斜管填料通常由许多斜管组成，每个斜管上面有许多小孔。

填料的设计和制造应确保斜管的尺寸和孔隙的尺寸均匀一致，以保证流体在填料中的分布均匀。

填料的外形应规整，表面光滑，无明显的裂纹和缺陷。

此外，蜂窝斜管填料的物理性能也是制定标准时需要考虑的重要因素之一、例如，填料的容积空隙率、填料的比表面积、填料的堆积密度等都应符合标准的要求。

容积空隙率是指填料中空气和液体所占的比例，要求填料的容积空隙率适中，既能保证足够的传质效果，又不会过大影响填料的强度。

填料的比表面积越大，传质性能越好，因此填料的比表面积也是制定标准时需要考虑的因素之一、填料的堆积密度则关系到填料的气液分布均匀性，要求填料的堆积密度适中，既能保证气液分布均匀，又能保证流体的压降不会过大。

最后，蜂窝斜管填料的制备和检测方法也需要在标准中进行规定。

填料的制备包括原材料的选择和加工工艺的确定等，要求填料制备过程中无任何污染物的引入，确保填料的质量。

填料的检测方法主要包括物理性能的测试、化学性能的测试以及传质性能的测试等，要求检测方法准确可靠，能够真实反映填料的性能。

综上所述，蜂窝斜管填料标准应包括填料的材质、几何形状和尺寸、物理性能、制备方法和检测方法等内容。

制定和遵守相应的标准，有利于确保填料的质量和性能，提高化工设备的运行效率和安全性。

蜂窝斜管填料安装注意事项

焊接斜管填料时应注意人身安全，防止烫伤和电击；烫伤操作过程中，需要两人在场，相互帮助，配合操作；烫伤应在空地上进行，施工时应有专人照顾，避免烫伤和电击；需要在空地上烫伤，防止烫伤和电击；该沉淀装置广泛应用于水处理沉淀池。

截面通常为矩形或六边形，材料为乙丙聚合物或聚丙烯。

本产品主要用于进水口除砂、工业和生活用水沉淀、污水沉淀、油水隔离池和尾矿浓缩处理。

六角形蜂窝填料分为斜管和直管两种。

材料包括聚丙烯和乙丙聚合物，主要用于各种沉淀物和清砂。

它具有应用广泛、处理效果好、占地面积小等优点。

其作用是用于进水口除砂，普通工业和生活给水排放，污水沉淀，油污沉淀，油污分离，尾张浓缩等，即适用于新建或旧池改造，均可获得较好的经济效益。

倾斜填充湿周大，水力半径小。

层流良好，颗粒沉降良好，不受湍流干扰。

如果斜管长度为1m，有效负荷为3~5吨/m2。

挥发性有机化合物控制在2.5-3.0毫米/秒，出水水质最好。

玻璃纤维蜂窝斜管取水口长度为2-3.0m，可在50-100kg/m3泥沙含量高的浊度下安全运行。

平流式沉淀池的处理能力是斜管沉淀池的3~5倍，而加速澄清池、脉冲澄清池2倍以上的污水处理工程，应用最为广泛和成熟。

蜂巢斜管采用一次性，表面光滑，角度清晰。

用60度切边机切边，提高了斜管的精度，减少了后续的安装工作量，使用更加方便快捷，大大提高了处理效率。

蜂窝斜板填料

广州市绿烨环保设备有限公司广州市绿烨环保设备有限公司座落在美丽繁荣的国际大都市，本公司潜心致力于环保产品的研究、设计、制造、销售、安装、调试、售后服务为一体化功能的专业环保公司。

主要产品涉及到制药、化工、电子、食品、饮水、纺织印染等环保行业。

公司依靠先进的管理模式和灵活的经营策略，已将业务辐射至珠江三角洲、江西、湖南、西北等地区。

公司与科研单位密切合作，不断开发新产品，积极开拓市场，并有一批专业技术水平高、素质极好的；从事多年生产安装、工作经验丰富的科技人员和职工。

蜂窝斜板填料产品简介：蜂窝斜管填料材质有聚丙烯（P P）聚氯乙烯（P V C）和玻璃钢（F R P）三种。

组装形式的斜管和直管两种形式。

蜂窝斜管填料主要用于各种沉淀和除砂作用。

是近十年来在给排水工程中采用最广泛而且成为一项水处理装置。

它适用范围广，处理效果高，占地面积小等优点。

蜂窝斜管填料特点：1.湿周大，水力半径小。

2.层流状态好，颗粒沉降不受絮流干扰。

3.当斜管管长为1米时，有效负荷按3-5吨/米2·时设计。

V0控制在2.5-3.0毫米/秒范围内，出水水质最佳。

4.在取水口处采用蜂窝斜管，管长2.0～3.0米时，可在50-100公斤/米3泥砂含量的高浊度中安全运行处理。

5.采用斜管沉淀池，其处理能力是平流式沉淀池的3-5倍，加速澄清池和脉冲澄清池的2-3倍。

产品规格：Φ25m m、Φ35m、Φ50m m、Φ80m m订货须知：订货需明确所需蜂窝斜管填料的规格、材质、数量等。

斜管填料

斜管填料斜管又叫六角蜂窝斜管、斜管填料、蜂窝填料和聚丙烯斜管。

水处理斜管填料主要用于各种沉淀和除砂作用。

是近年来在给排水工程中采用最广泛而且成为一项水处理装置。

它适用范围广，处理效果高，占地面积小等优点。

斜管填料组装形式有斜管、直管两种；材质有聚丙烯、乙丙共聚、聚氯乙烯、玻璃钢四种；组装方法有用胶水粘接和熔连（电烙铁热熔）两种方法；斜管填料成型形状有六角形管状和波浪形片材状。

特别是乙丙共聚波浪形片材用熔连法焊接的蜂窝状斜管近年来，得到全国各大小用户的一致好评，主要优点有:韧性强、组装强度好、不变形、不脆裂、使用寿命长、抗老化期在原聚丙烯填料3-5年的基础上可延长到5-10年的使用寿命，通过近年来的发展趋势，各地水厂选用斜管都在向乙丙共聚型填料发展。

斜管填料特点1、湿周大，水力半径小。

2、层流状态好，颗粒沉降不受紊流干扰。

3、采用斜管沉淀池其处理能力是平流式沉淀池的3-5倍，加速澄清池和脉冲澄清池的2-3倍。

直管主要用于生物滤池和高负荷生物滤池，塔式物滤池和淹没式生物滤池(又称接触氧化池)以及生物转盘的微生物载体。

4、采用斜管沉淀池，其处理能力是平流式沉淀池3-5倍，加速澄清池和脉冲澄清池的2-3倍，因此缩小了占地面积。

5、污泥量少，减少了污泥脱水等后处理工作量；产生的污泥沉降性好，有利于后段悬浮物的去除。

斜管填料技术指标斜管安装1、沉淀池底部排泥管安装斜管沉淀池安装顺序一般从底部开始，先完成最底部的排泥管道系统的安装，确保排泥管道开孔符合设计要求、固定牢靠，检查无误后，才允许进入下一道安装工序。

2、完成填料支架安装根据斜管沉淀池填料支架安装施工图，先将填料支架安装到位，检查所有焊接结点牢靠、支架强度足以承受填料重量，并在支架表面完成防腐处理；3、完成斜管填料烫接按斜管填料的烫接方法将每一个斜管填料包装作为一个单独的烫接单元，一个单元完成烫接后为1m2，烫接完成后在场地上整齐堆放（保留少量的散片备用）。

蜂窝斜管填料工作原理

蜂窝斜管填料工作原理蜂窝斜管填料是一种常用于化工工艺中的填料形式，它的工作原理是通过填料表面的大量微小的斜孔，在流体通过填料床层时产生湍流，从而实现传质和传热的效果。

蜂窝斜管填料的结构由许多呈蜂窝状的斜管组成，这些斜管是平行排列的，并且每个斜管内部都有很多微孔。

当流体通过填料床层时，流体会在斜管的表面产生湍流，同时也会通过斜管内部的微孔进行传质和传热。

由于斜管的布局和微孔的存在，填料表面积大大增加，这样可以有效提高传质传热的效率。

蜂窝斜管填料的工作原理可以通过以下几个方面来解释。

首先，斜管的存在使得流体在通过填料床层时产生湍流。

湍流是流体在流动过程中产生的一种不规则的流动状态，相对于层流来说，湍流具有更高的传质传热效率。

斜管的存在可以打破流体的层流状态，使流体在填料床层中形成湍流，从而提高传质传热的效果。

斜管内部的微孔可以增加填料的表面积。

微孔是指斜管内部的小孔，这些小孔可以增加填料的表面积，从而提高传质传热的效率。

填料表面积的增加意味着更多的接触面积，流体在通过填料床层时可以与填料更充分地接触，从而实现更高效的传质传热。

蜂窝斜管填料的结构可以使流体在填料床层中进行分散和混合。

填料床层中的斜管布局可以使流体在通过填料床层时进行分散和混合，从而提高传质传热的效果。

流体在填料床层中的分散和混合可以使组分之间更加均匀地分布，从而实现更高效的传质传热。

蜂窝斜管填料通过斜管的湍流和微孔的存在，提高了填料的表面积和流体的分散混合程度，从而实现了高效的传质传热效果。

在化工工艺中，蜂窝斜管填料被广泛应用于各种传质传热设备中，如吸收塔、萃取塔、蒸馏塔等，它的工作原理可以为这些设备提供高效的传质传热性能。

填料系列

蜂窝斜管技术标准

一、总则
公司现有出力为430t/h的机械搅拌式澄清池两台，沉淀斜管已经超出使用年限，老化严重。

为有效降低澄清池出水的有机物、胶体SiO2含量及澄清池的出水浊度，进一步提高澄清池的出水品质，现决定对#1、#2澄清池斜管进行更换。

为确保本次改造工作顺利、有序进行，特编制本施工方案。

二、设计要求
斜管、斜板材料应为无毒材料。

以聚氯乙烯所料、聚丙烯塑料采用较多。

斜管断面一般为正六变形，断面内径为20-35mm，斜长1m倾角为60°，垂直高度为0.86m。

安装时倾角方向不应使水流直冲斜管（板）。

聚丙乙烯斜管因其造价低廉，耐腐蚀，无有毒有害物质溶出，相比平流沉淀池具有占地面积小，沉淀效果好等优点。

常用规格：Φ35,Φ50厚度为0.4-0.6mm、斜长为1000mm、安装。

斜管填料说明

斜管填料
斜管主要用于给排水工程中水口除砂，工业和生活用水沉淀，污水沉淀，隔油及尾矿浓缩处理，也可用于旧池改造，主要特点：湿周大，水力半径小，层流状态好，颗粒沉淀不受絮凝水流干扰。

技术指标
广州新兴电镀设备公司，是一家以电镀产品为主的公司，在公司的生产过程中。

电镀废水，污水的产生，这个是避免不了的。

为了符合环保的要求，对工业电镀废水、尾水、污水的处理，广州新兴电镀设备公司，找到了我们公司绿烨环保对于进行了水处理的建设改造工程。

我公司在这个工程的建设过程中。

利用到了沉淀池蜂窝斜管填料，加药搅拌机装置等环保填料和设备对其处理池进行了建设。

现已经建设完成，并通过验收投入使用。

客户对我们的建设表示很满意。

那么在这里，我们就需要介绍一下这个建设过程中主要使用到的绿烨环保蜂窝斜管填料和加药搅拌机装置了。

先简单介绍一下绿烨环保的蜂窝斜管填料，这个填料，是对于沉淀池污水处理经常所使用到一种填料。

有沉淀和除砂的作用。

是近年来环保给排水工程处理中一种高效的水处理装置。

用途范围广，一般工业，生活，制造业等污水的处理都会用到。

以下是这个工程建设过程中，我们采集的一些斜管填料安装，施工效果的一些现场图片，有助于对于绿烨环。

斜管填料安装方法

斜管填料安装方法一、准备工作1.收集斜管填料的技术资料和施工图纸，了解斜管填料的规格、型号、安装要求等。

2.购买所需的斜管填料及其配套材料，如支承架、法兰、垫圈等。

3.检查斜管填料和配套材料的质量，确保无损坏、变形、腐蚀等问题。

二、斜管填料的安装步骤1.安装支承架根据设计要求，安装支承架，确保支承架牢固、水平，并满足填料的安装要求。

支承架应有足够的强度和稳定性，可选用钢制支承架、玻璃钢支承架等。

2.准备斜管填料根据斜管填料的规格和要求，将斜管填料切割成适当的长度，确保填料的质量和尺寸的准确性。

要注意保持填料的清洁，避免灰尘和杂物的附着。

3.安装填料将准备好的斜管填料逐层安装至支承架上。

安装时要注意填料的连接方式和方向，确保填料之间没有间隙和错位。

填料的下部应采用更密实的填装方法，以提供良好的承重能力和稳定性。

4.确认填料层高度安装一定数量的填料后，使用量规或标尺等工具检测填料层的高度，确保与设计要求相符合。

如有需要，可进行调整和修正。

5.固定填料填料安装完成后，使用法兰、垫圈、螺栓等固定填料。

根据设计要求和具体情况，选择适当的固定方式，确保填料牢固、稳定，不受外力影响。

6.进行最后检查安装完成后，对填料进行最后检查。

主要包括填料层的高度、填料之间的连接、填料与支承架的接触等。

如有发现问题，及时进行调整和修正。

三、斜管填料的注意事项1.斜管填料的安装必须按照施工图纸和技术要求进行，不得擅自更改或省略一些步骤。

2.安装前必须进行深入的施工准备工作，包括技术资料的收集、材料的准备、支承架的安装等。

3.在安装过程中，要注重填料的清洁度和尺寸的准确性，确保填料之间的连接紧密、完整。

4.安装结束后，要进行细致的检查和整理，确保填料的质量和安装效果。

5.安装前后要注意安全，确保施工人员的人身安全和设备的安全。

在实际施工中还需要根据具体情况和工艺要求进行相应的调整和改进。

斜管填料的安装方法关系到填料的分布均匀度和气液传质效果，因此应在操作过程中严格按照规范要求进行，确保填料的安装质量和效果。

【机械要点】蜂窝斜管填料的特点与应用

张小只智能机械工业网张小只机械知识库蜂窝斜管填料的特点与应用绿烨六角蜂窝斜管填料选用了一种新式的改性乙丙共聚蜂窝斜管，其滤料直径可达几十微米乃至几微米，并具有比外表积大，过滤阻力小等长处，处置了粒状滤料的过滤精度受滤料粒径约束等疑问。

细小的滤料直径，极大地增加了滤料的比外表积和外表自由能，增加了水中杂质颗粒与滤料的触摸时机及滤料的吸附才能，然后提高了过滤功率和截污容量。

绿烨管状正六角蜂窝斜管，主要用于水厂沉淀池，污水处理池、加速沉淀池和澄清池的水处理。

此填料具有沉淀速度快，减少沉淀时间到提高产水量和净水效率，出水水质好，是水厂及污水处理工程挖潜改造的一种有效途径。

蜂窝斜管保养主要选择，首先是保养时机，一般由客户水质决定，如果水量过大，水质差的客户则没2-3个月就需清理一次，清理时由客户供水量决定，选择供水低峰，冲洗蜂窝斜管时不宜太过暴力，防止断层，造成蜂窝斜管成片塌陷，如果发现有小面积断开请及时补焊，以增加使用寿命。

绿烨六角蜂窝斜管填料长度大沉淀效果好，实践证明，在斜管进口一段距离内，泥水混杂，水流紊乱，污泥浓度也比较大，此段成为过渡段或紊乱段，该段以上可看出明显的泥水分离，此段为分离段，但是斜管也不易过长，斜管过长的情况下会增加造价，效果也不会明显。

因此蜂窝斜管填料长度适中即可。

绿烨蜂窝斜管填料主要是给水净化和化工厂污水、生活污水厂、煤矿水处理、洗煤厂水处理、电厂浓缩池、尾矿水处理、制药厂、造纸厂废水处理的除砂和快速沉淀、隔油分离以及尾矿浓缩等外，尤其对水厂和废水处理工程的改造效益更佳。

绿烨环保蜂窝斜管主要特点：1、湿周大，水力半径小。

2、层流状态好，颗粒沉降不受紊流干扰3、当蜂窝斜管管长为1米时，有效负荷按3-5吨/米2 时设计,V0 控制在2.5-3.0毫米/秒范围内，出水水质好。

4、采用斜管沉淀池，其处理能力是平流式沉淀池3-5倍，加速澄清池和脉冲澄清池的2-3倍，因此缩小了占地面积。

5、污泥量少，减少了污泥脱水等后处理工作量；产生的污泥沉降性好，有利于后段悬浮物的去。

全塑蜂窝斜管

全塑蜂窝斜管蜂窝斜管填料是根据“浅层沉淀”理论为基础设计开发的一种沉淀池填料，该填料湿周大，水力半径小，运行时层流状态好，颗粒沉降不受紊流干扰，能加速颗粒与水分离并缩短颗粒的沉淀距离。

斜管除用于给水净化和化工厂污水、生活污水厂、煤矿水处理、洗煤厂水处理、电厂浓缩池、尾矿水处理、制药厂、造纸厂废水处理的除砂和快速沉淀、隔油分离以及尾矿浓缩等外，尤其对水厂和废水处理工程的改造效益更佳。

二、特点：本产品采用乙丙共聚级塑料为材料，经红外线恒温热压而成，尺寸准确、比表面积大、安全无毒、耐腐蚀、耐老化、壁面光滑，容易冲洗。

三斜管主要用于各种沉淀和除砂作用。

是近十年来在给排水工程中采用最广泛而且成为一项水处理装置。

它适用范围广，处理效果高，占地面积小等优点。

【安装程序】1、沉淀池底部排泥管安装斜管沉淀池安装顺序一般从底部开始，先完成最底部的排泥管道系统的安装，确保排泥管道开孔符合设计要求、固定牢靠，检查无误后，才允许进入下一道安装工序。

4、斜管填料池内组装将烫接后的填料单元在填料支架上部自左向右进行组装。

始终保持60°角不变，每一单元顺序组装时要适当压紧，组装到最右侧时若尺寸不是正合适，需要根据尺寸用散片斜管填料烫接后进行组装直至全部到位。

斜管填料及支架

斜管填料及支架、集水槽技术说明1、概述系统成套供货，除提供斜管外，并配备支架钢结构等有效和安装所必的附件及安装材料，并承担斜管的全部安装工作。

2、主要技术参数设备型式：乙丙共聚斜管填料规格：80mm厚度：0.85mm材质：乙丙共聚工作场所：室外环境温度（℃）：-15~40介质温度（℃）：5~25工作制（hr/d）：243、性能描述1）斜管及支架六角蜂窝斜管填料，主要用于水厂沉淀池、污水处理厂、加建沉淀池和澄清池的水处理。

此产品具有沉淀速度快，减少沉淀时间，达到提高产水量和净水效率，出水水质好，是水厂及污水处理工程挖潜改造的一条有效途径。

该填料材质为乙丙共聚，特点是轻质耐压、结构紧凑，孔径规则，尺寸稳定，比表面积大、孔隙率高、色白无毒无味、耐酸、耐碱、耐老化，表面光滑易排泥，运输组装方便，经久耐用。

斜管斜长L=1m，平面尺寸以1m×1m为单元组。

安装角度为60°，斜管采用六角形管孔，孔径尺寸确定为内切直径为φ80mm.。

并保证该填料在任何工况条件下斜管不被污泥堵塞。

斜管材料密度以0.92g/cm3计，单位重量为30Kg/m3。

管片厚度为0.85mm，保证足够的强度和刚度。

单组斜管管口水平面承压强度不小于1.4Kpa；在此条件下符合以下规定：单组斜管总脱焊点不多于15个，同一焊接线上焊点不多于2个；斜管同一焊线上焊接点不小于5个；单组斜管总脱焊点不多于5个，同一焊接线上脱焊点不多于2个；单组斜管A面承受0.6Kpa压强后，其外形尺寸变化率小于1%；单组斜管水平跌落地面，跌落高度为1.0米时，焊接点脱焊点小于6个；斜管安装所的支架有足够的强度和刚度；斜管保证在任何工况条件下，不被污泥堵塞；斜板强度考虑斜管积泥因素并考虑维修人员的荷载不低于250Kg/m2；斜管为交叉式；斜管安装完成后没有“短流”现象和死水区；斜管安装固定牢靠，有足够的抗浮力；斜管安装完成后，斜管得上部（一个区或格）平整。
