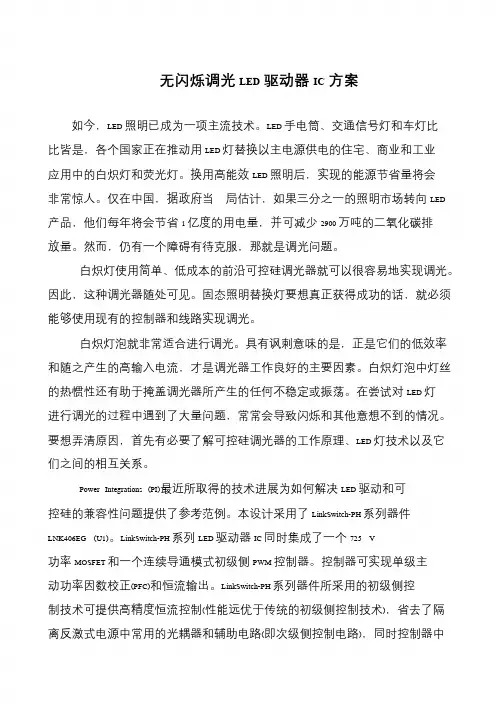

无闪烁调光LED驱动器IC方案如今，LED 照明已成为一项主流技术。
LED 手电筒、交通信号灯和车灯比比皆是，各个国家正在推动用LED 灯替换以主电源供电的住宅、商业和工业应用中的白炽灯和荧光灯。
换用高能效LED 照明后，实现的能源节省量将会非常惊人。
仅在中国，据政府当局估计，如果三分之一的照明市场转向LED 产品，他们每年将会节省1 亿度的用电量，并可减少2900 万吨的二氧化碳排放量。
然而，仍有一个障碍有待克服，那就是调光问题。
白炽灯使用简单、低成本的前沿可控硅调光器就可以很容易地实现调光。
因此，这种调光器随处可见。
固态照明替换灯要想真正获得成功的话，就必须能够使用现有的控制器和线路实现调光。
白炽灯泡就非常适合进行调光。
具有讽刺意味的是，正是它们的低效率和随之产生的高输入电流，才是调光器工作良好的主要因素。
白炽灯泡中灯丝的热惯性还有助于掩盖调光器所产生的任何不稳定或振荡。
在尝试对LED 灯进行调光的过程中遇到了大量问题，常常会导致闪烁和其他意想不到的情况。
要想弄清原因，首先有必要了解可控硅调光器的工作原理、LED 灯技术以及它们之间的相互关系。
Power Integrations (PI)最近所取得的技术进展为如何解决LED 驱动和可控硅的兼容性问题提供了参考范例。
本设计采用了LinkSwitch-PH 系列器件LNK406EG (U1)。
LinkSwitch-PH 系列LED 驱动器IC 同时集成了一个725 V 功率MOSFET 和一个连续导通模式初级侧PWM 控制器。
控制器可实现单级主动功率因数校正(PFC)和恒流输出。
LinkSwitch-PH 系列器件所采用的初级侧控制技术可提供高精度恒流控制(性能远优于传统的初级侧控制技术)，省去了隔离反激式电源中常用的光耦器和辅助电路(即次级侧控制电路)，同时控制器中。
PM2026高PF无频闪LED线性恒流芯片,ACDC新欧标ERP线性方案

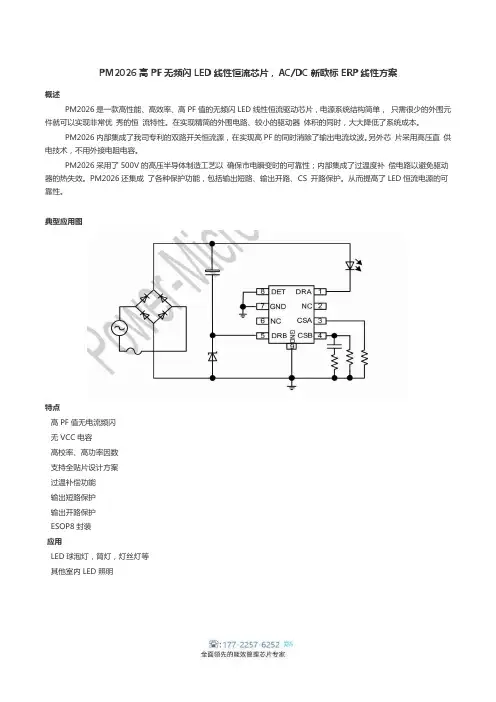

PM2026高PF无频闪LED线性恒流芯片，AC/DC新欧标ERP线性方案

概述
PM2026是一款高性能、高效率、高PF值的无频闪LED线性恒流驱动芯片，电源系统结构简单，只需很少的外围元件就可以实现非常优秀的恒流特性。
在实现精简的外围电路、较小的驱动器体积的同时，大大降低了系统成本。
PM2026内部集成了我司专利的双路开关恒流源，在实现高PF的同时消除了输出电流纹波。
另外芯片采用高压直供电技术，不用外接电阻电容。
PM2026采用了500V的高压半导体制造工艺以确保市电瞬变时的可靠性；内部集成了过温度补偿电路以避免驱动器的热失效。
PM2026还集成了各种保护功能，包括输出短路、输出开路、CS 开路保护。
从而提高了LED恒流电源的可靠性。
典型应用图
特点
高PF值无电流频闪
无VCC电容
高校率、高功率因数
支持全贴片设计方案
过温补偿功能
输出短路保护
输出开路保护
ESOP8封装
应用
LED球泡灯，筒灯，灯丝灯等
其他室内LED照明
方案特点
☆专利的高PF无频闪技术架构
☆满足新欧标、手机拍照无频闪☆通过TUV标准测试
☆近85% 的系统效率（@230V）☆线路简单成本低。
