铝单板幕墙工程设计计算书

铝单板幕墙工程设计计算书铝单板幕墙工程设计计算书是指铝单板幕墙工程的施工计划，以及各项工程的计算和设计方案。

铝单板幕墙是一种现代化的建筑幕墙，它采用铝合金材料制成，外表漂亮，防火防水等性能较好，应用范围广泛，适用于各类大型建筑的幕墙结构。

铝单板幕墙工程设计计算书应该包括以下几个部分：一、前期工作1、综合分析，明确建筑设计要求和功能要求。

2、确定铝单板幕墙的风荷载标准和设计参数，包括设计气压和基本风压。

3、确定结构钢材料牌号和尺寸，以及铝合金材料牌号和厚度。

二、建筑物结构和设计1、建筑物结构设计：对建筑物进行初步分析确定建筑物结构体系，确定钢结构体系、轻钢龙骨、连接件等，以及幕墙金属装饰线条和结构尺寸。

2、铝合金材料设计：根据建筑物的气压和基本风压，确定铝合金等金属材料的安装规格和数量。

三、风荷载计算铝单板幕墙设计计算书中重要的一部分是风荷载计算，这是在铝单板幕墙工程设计过程中非常关键的步骤。

风荷载计算应该考虑以下要素：1、建筑物的风载参数，包括风荷载系数、基本风压、局地扰动系数等。

2、铝单板幕墙结构材质和尺寸。

3、建筑物相对地面高度。

四、幕墙结构设计1、龙骨设计：铝单板幕墙的龙骨是幕墙结构的主要承载部分，是幕墙面板和建筑墙体之间的结构连接，应采用符合设计要求的带钢材料。

2、幕墙板连接设计：确定幕墙板与幕墙龙骨之间的连接方式，包括螺丝、铝合金龙骨、挂钩等。

五、安全性计算铝单板幕墙工程的安全性是设计的关键问题，应充分考虑各种情况下的安全性。

特别是在高层建筑，需要考虑地震、风力等因素的影响。

综上所述，铝单板幕墙工程设计计算书是一个严谨的文档，要求设计人员在设计过程中考虑各个要素，包括结构设计、材料选择、安全性计算等。

设计和计算的精确性直接关系到工程的安全性和可靠性，因此设计人员需要严格遵照风荷载标准和设计要求，做出专业化的方案和计算。

同时，工程施工人员也需要按照设计方案进行施工，确保工程的质量和安全。

中控室铝板幕墙计算书

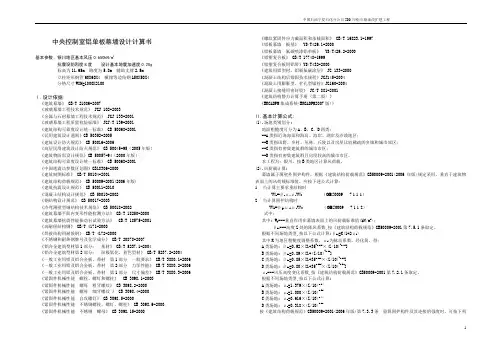

中央控制室铝单板幕墙设计计算书基本参数: 银川地区基本风压0.650kN/m2抗震设防烈度8度设计基本地震加速度0.20g标高为11.65m 跨度为5.8m 辅助支撑2.5m立柱矩形钢管60X60X4 横撑等边角钢L50X50X4分格尺寸WXH=1000X2100Ⅰ.设计依据:《建筑幕墙》 GB/T 21086-2007《玻璃幕墙工程技术规范》 JGJ 102-2003《金属与石材幕墙工程技术规范》 JGJ 133-2001《玻璃幕墙工程质量检验标准》 JGJ/T 139-2001《建筑结构可靠度设计统一标准》 GB 50068-2001《民用建筑设计通则》GB 50352-2005《建筑设计防火规范》 GB 50016-2006《高层民用建筑设计防火规范》 GB 50045-95（2005年版）《建筑物防雷设计规范》GB 50057-94（2000年版）《建筑结构可靠度设计统一标准》 GB 50068-2001《中国地震动参数区划图》GB18306-2000《建筑制图标准》 GB/T 50104-2001《建筑结构荷载规范》 GB 50009-2001(2006年版)《建筑抗震设计规范》 GB 50011-2010《混凝土结构设计规范》 GB 50010-2002《钢结构设计规范》 GB 50017-2003《冷弯薄壁型钢结构技术规范》 GB 50018-2002《建筑幕墙平面内变形性能检测方法》 GB/T 18250-2000《建筑幕墙抗震性能振动台试验方法》 GB/T 18575-2001《高耐候结构钢》 GB/T 4171-2000《焊接结构用耐候钢》 GB/T 4172-2000《不锈钢和耐热钢牌号及化学成分》 GB/T 20878-2007《铝合金建筑型材第1部分：基材》 GB/T 5237.1-2004《铝合金建筑型材第2部分：阳极氧化、着色型材》 GB/T 5237.2-2004 《一般工业用铝及铝合金板、带材第1部分一般要求》 GB/T 3880.1-2006 《一般工业用铝及铝合金板、带材第2部分力学性能》 GB/T 3880.2-2006 《一般工业用铝及铝合金板、带材第1部分尺寸偏差》 GB/T 3880.3-2006 《紧固件机械性能螺栓、螺钉和螺柱》 GB 3098.1-2000《紧固件机械性能螺母粗牙螺纹》 GB 3098.2-2000《紧固件机械性能螺母细牙螺纹》 GB 3098.4-2000《紧固件机械性能自攻螺钉》 GB 3098.5-2000《紧固件机械性能不锈钢螺栓、螺钉、螺柱》 GB 3098.6-2000《紧固件机械性能不锈钢螺母》 GB 3098.15-2000《螺纹紧固件应力截面积和承载面积》 GB/T 16823.1-1997《铝板幕墙板基》 YS/T429.1-2000《铝板幕墙氟碳喷漆铝单板》 YS/T429.2-2000《铝塑复合板》 GB/T 17748-1999《铝塑复合板用铝带》YS/T432-2000《建筑用铝型材、铝板氟碳涂层》 JG 133-2000《混凝土结构后锚固技术规程》JGJ145-2004《混凝土用膨胀型、扩孔型锚栓》JG160-2004《混凝土接缝用密封胶》 JC/T 881-2001《建筑结构静力计算手册 (第二版) 》《BKCADPM集成系统(BKCADPM2007版)》Ⅱ.基本计算公式:(1).场地类别划分:地面粗糙度可分为A、B、C、D四类：--A类指近海海面和海岛、海岸、湖岸及沙漠地区；--B类指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区；--C类指有密集建筑群的城市市区；--D类指有密集建筑群且房屋较高的城市市区。

铝板幕墙计算

第一章、荷载计算一、基本参数基本风压：0.55KN/m2计算标高：95.0m地面粗糙度：C类抗震设防烈度：7度基本加速度：0.10g 二、荷载计算风荷载体型系数μS： 1.5瞬时风压的阵风系数βgz： 1.610风压高度变化系数μZ： 1.659风荷载标准值：W K=βgzμzμs W0=1.61*1.659*1.5*0.55=2.20KN/m2风荷载组合系数ψw： 1.0风荷载分项系数γw： 1.4风荷载设计值W： 3.09KN/m2自重荷载分项系数γG： 1.20幕墙面密度标准值G AK：0.20KN/m2幕墙面密度设计值G A：0.24KN/m2动力放大系数βE： 5.0水平地震影响系数最大值αmax：0.08水平地震作用标准值：q EK=βEαmax G AK=5*0.08*0.2=0.08KN/m2水平地震作用组合系数ψE：0.5水平地震作用分项系数γE： 1.3水平荷载标准值：q HK=ψW W K+ψE q EK=1*2.2+0.5*0.08=2.24KN/m2水平荷载设计值：q H=ψWγW W K+ψEγW q EK=1*1.4*2.2+0.5*1.3*0.08=3.14KN/m2第二章、面板校核一、面板强度校核面板材料选用：4 mm厚铝塑复合板查表可得弯矩系数m ：a/b=0.75时：a/b=0.8时：a/b=0.750时：折减系数η的确定：=2.24*10^-3*500^4/(20000*4^4)=27.4查表可得折减系数η：θ=20.0时：0.92θ=40.0时：0.84θ=27.4时：面板在水平载荷作用下的强度校核：=6*0.0938*3.14*10^-3*500^2*0.89/4^2=24.57N/mm 2≤70N/mm 2铝板强度满足要求！二、面板挠度校核校核标准： 6.67mm挠度系数μ的确定：铝板短边计算长度/铝板长边计算长度:0.750查表可得挠度系数μ：a/b=0.75时：a/b=0.8时：a/b=0.750时：铝板的刚度D ：0.09380.00340计算挠度d f ≤b/100=0.8900.003400.003130.09380.0883=20000*4^3/(12*(1-0.25^2))=113777.8面板在水平载荷作用下的挠度校核：=0.0034*2.24*10^-3*500^4*0.89/113777.8=3.73mm≤6.67mm铝板挠度满足要求！三、加劲肋计算1、基本参数加劲肋受力宽度W：666.7mm加劲肋计算跨度L：500.0mm加劲肋材料选用：铝型材6063-T5弹性模量E---------------------------70000N/mm2抗拉压强度设计值f t------------------85.5N/mm2抗剪强度设计值f v--------------------49.6N/mm2局部承压强度设计值f c----------------120.0N/mm2加劲肋允许挠度[f]--------------------- 2.78mm 2、力学模型及载荷分布加劲肋水平方向线荷载标准值q H1K： 1.50KN/m q H1K=q HK L=2.24*666.7/1000=1.50KN/m加劲肋水平方向线荷载设计值q H1： 2.09KN/m q H1=q H L=3.14*666.7/1000=2.09KN/m3、内力计算及截面验算计算跨度内截面最大弯矩M max：0.065KN-m=2.09*0.5*10^2/8=0.065KN-m加劲肋截面参数：沿主轴方向抵抗矩W X ：mm 3沿次轴方向惯性矩I Y ：mm 4次轴方向最大坐标X max ：mm 沿次轴方向抵抗矩W Y ：mm 3塑性发展系数γ：加劲肋计算截面正应力：=0.065*10^6/(1.05*4064.6)=15.31N/mm 2≤85.5N/mm 2加劲肋选用满足强度要求！加劲肋挠度校核：计算处加劲肋最大挠度f max ：0.214mm=5*1.5*500*10^4/(384*70000*81291)=0.214mm≤2.78mm加劲肋选用满足挠度要求！一、基本参数横梁计算跨度L：2000mm 横梁上部板片高度h 1：1500mm 横梁下部板片高度h 2：900mm 横梁材料选用：铝型材6063-T5弹性模量E---------------------------70000N/mm 2抗拉强度设计值f t --------------------85.5N/mm 2抗剪强度设计值f v --------------------49.6N/mm 2局部承压强度设计值f c ----------------120N/mm 2横梁允许变形[f]---------------------11.11mm第三章、幕墙横梁校核2956.981291.020.04064.61.05=2.35KN/m横梁下部水平方向线荷载标准值q H2K： 1.01KN/m q H2K=q HK*b2=2.24*450/1000=1.01KN/m横梁下部水平方向线荷载设计值q H2： 1.41KN/m q H2=q H*b2=3.14*450/1000=1.41KN/m横梁竖直方向线荷载标准值q GK：0.30KN/m q GK=G AK*h1=0.2*1500*10^-3=0.30KN/m横梁竖直方向线荷载设计值q G：0.36KN/m q G=G A*h1=0.24*1500*10^-3=0.36KN/m三、内力计算及截面验算参数a1、a2的取值：a1----------------------------------750mma2----------------------------------450mm横梁主轴方向最大弯矩M H1：=2.35*2^2*(3-4×0.75^2/2^2)/24=0.956KN-m横梁主轴方向最大弯矩M H2：=1.41*2^2*(3-4×0.45^2/2^2)/24=0.658KN-m横梁次轴方向最大弯矩M V1：=0.36*2^2/8=0.180KN-m沿主轴方向惯性矩I Y ：mm 4主轴方向最大坐标X max ：mm 沿主轴方向抵抗矩W Y ：mm 3沿次轴方向惯性矩I X ：mm 4次轴方向最大坐标Y max ：mm 沿次轴方向抵抗矩W X ：mm3塑性发展系数γ： 1.05横梁计算截面正应力：=[0.956/(1.05*12910.2)+0.658/(1.05*12910.2)+0.18/(1.05*7513.6)]*10^6=141.89N/mm 2e！横梁选用不满足强度要求！横梁计算截面挠度：a、横梁主轴方向最大挠度f H1：12910.229190238.97513.643055533.4=1.68*2000^4*(25/8-5*750^2/2000^2+2*750^4/2000^4)/(240*70000*430555)=9.16mmb、横梁主轴方向最大挠度f H2：=1.01*2000^4*(25/8-5*450^2/2000^2+2*450^4/2000^4)/(240*70000*430555)=6.43mmc、横梁次轴方向最大挠度f V1：=5*0.3*2000^4/(384*70000*291902)=3.06mm横梁最大变形f max：=[(9.16+6.43)^2+3.06^2)]^0.5=15.89mmFailure！横梁选用不满足挠度要求！第四章、幕墙立柱校核一、基本参数立柱受力宽度W：2000mm计算位置处标准层高H：3000mm立柱最大计算跨度L：3000mm立柱材料选用：铝型材6063-T6弹性模量E---------------------------70000N/mm2抗拉压强度设计值f t------------------140.0N/mm2抗剪强度设计值f v--------------------81.2N/mm2局部承压强度设计值f c----------------161.0N/mm2立柱允许变形[f]---------------------16.67mm二、力学模型及载荷分布立柱高度方向水平荷载标准值q H1K： 4.49KN/mq H1K=q HK L=2.24*2000/1000=4.49KN/m立柱高度方向水平荷载标准值q H1： 6.27KN/mq H1=q H L=3.14*2000/1000=6.27KN/m立柱竖直方向集中荷载标准值N1K： 1.20KNN1K=G AK*L*H=0.2*2000*10^-3*3000*10^-3=1.20KN立柱竖直方向集中荷载设计值N 1：1.44KNN 1=G A *L*H=0.24*2000*10^-3*3000*10^-3=1.44KN三、内力计算及截面验算计算跨度内截面最大弯矩M max ：0.00KN-m 计算跨度内截面最大挠度f max ：0.00mm 支座处最大水平反力R max ：0.00KN沿主轴方向惯性矩I X ：mm 4主轴方向最大坐标Y max ：mm 沿主轴方向抵抗矩W X ：mm 3沿次轴方向惯性矩I Y ：mm 4次轴方向最大坐标X max ：mm 沿次轴方向抵抗矩W Y ：mm 3塑性发展系数γ： 1.05立柱计算截面正应力：=1.44*10^3/1309.3+0*10^6/(1.05*41079.9)=1.10N/mm 2立柱选用满足强度要求！挠度校核：计算处立柱最大挠度f max ：0.00mm 立柱允许变形[f]：16.67mm立柱选用满足挠度要求！一、横梁与立柱的连接连接示意图如下：第五章、主要部位连接校核32.526306.4854958261062763.641079.9=2.35*(2-0.75)/2+1.41*(2-0.45)/2=2.56KN横梁端部垂直支反力N V ：0.36KNN V =P 1=0.36KN横梁端部所受合剪力V：2.59KN=(2.56^2+0.36^2)^0.5=2.59KN1、螺栓抗剪验算：连接处基本参数如下：螺栓选用：--------------------------M5A2-50不锈钢螺栓螺栓数量n：-------------------------2个螺栓有效直径d e ：-------------------- 4.249mm 抗拉强度设计值f t b ：-----------------230N/mm 2抗剪强度设计值f t b ：-----------------175N/mm 2单个螺栓抗拉强度允许值[f t ]：-------- 3.26KN 单个螺栓抗剪强度允许值[f V ]：-------- 2.48KN由图示可知，单个螺栓所承受的剪力为：1.29KNN V =V /n =2.59/2=1.29KN螺栓选用满足抗剪要求！2、角铝局部承压验算：局部承压强度设计值f c ----------------120.0N/mm 2连接处角铝承压壁厚t：---------------2mm 角铝开孔直径d：---------------------5mm角铝允许承压值N C ： 2.40KNN C =n*d*t*f c=2*5*2*120*10^-32V2H N N V +==2.40KNFailure！N H =R max =0.00KN垂直反力N V ：1.44KNN V =N 1=1.44KN 合剪力V：1.44KN=(0^2+1.44^2)^0.5=1.44KN1、螺栓抗剪验算：连接处基本参数如下：螺栓选用：--------------------------M12Q235镀锌螺栓螺栓数量n：-------------------------2个螺栓有效直径d e ：--------------------10.358mm 抗拉强度设计值f t b ：-----------------170N/mm 2抗剪强度设计值f t b ：-----------------140N/mm 2单个螺栓抗拉强度允许值[N t ]：--------14.33KN 单个螺栓抗剪强度允许值[N V ]：--------11.80KN 单个螺栓的受剪面数n 1----------------1个由图示可知，螺栓单面所承受的剪力为：0.72KNN V =V /(n*n 1)=1.44/(2*1)=0.72KN螺栓选用满足抗剪要求！2、立柱局部承压验算：局部承压强度设计值f c ：--------------161.0N/mm 2连接处立柱承压壁厚t：--------------- 3.5mm 立柱开孔直径d：---------------------12mm立柱允许承压值N C ：13.52KN2V2H N N V +=N C=n*n1*d*t*f c=2*1*12*3.5*161*10^-3=13.52KN立柱壁厚选用满足局部承压要求！垂直剪力N V1：0.72KNN V1=N1/2=1.44/2=0.72KN水平拉力N H1：0.00KNN H1=R max/2=0/2=0.00KN垂直作用力的M在端部产生的水平拉力N H2： 1.30KNN H2=N V1*d1/d2=0.72*90/50=1.30KN1、螺栓抗剪验算：连接处基本参数如下：螺栓选用：--------------------------M12Q235镀锌螺栓螺栓数量n：-------------------------1个螺栓有效直径d e：--------------------10.358mm抗拉强度设计值f t b：-----------------170N/mm2抗剪强度设计值f t b：-----------------140N/mm2单个螺栓抗拉强度允许值[N t]：--------14.33KN单个螺栓抗剪强度允许值[N V]：--------11.80KN单个螺栓的受剪面数n1----------------1个由图示可知，螺栓单面所承受的剪力为：0.72KNN V=N V1/(n*n1)=0.72/(1*1)=0.72KN螺栓选用满足抗剪要求！2、螺栓抗拉验算：端部螺栓承受水平总拉力N：1.30KNN H =N H1+N H2=0+1.3=1.30KN螺栓选用满足抗拉要求！一、锚筋直径确定1、锚筋选用级别：---------------------------HPB235锚筋抗拉强度设计值f y ：--------------------210N/mm 2锚筋直径选用d：--------------------------10mm 锚筋选取根数n：--------------------------4根锚筋布置层数n 1：-------------------------2层锚筋层数影响系数αr ：---------------------1主体混凝土强度等级：---------------------C30混凝土轴心抗压强度设计值f c ：-------------14.3N/mm 2混凝土轴心抗拉强度设计值f t ：------------- 1.43N/mm 2锚板厚度选用t：--------------------------10mm 锚筋中心线之间的距离Z：------------------140mm 锚筋受剪承载力系数αV ：0.700=(4.0-0.08*10)*(14.3/210)^0.5=0.700锚板弯曲变形折减系数αb ：0.850=0.6+0.25*10/10=0.8502、锚筋验算：水平拉力N：0.00KN第六章、预埋件计算yC V f f )d 08.00.4(-=αdt 25.06.0b +=α垂直剪力V： 1.44KN 支座处弯矩M：0.00KN-m如图示，埋件受拉弯剪共同作用，计算公式如下：=1.44*1000/(1*0.7*210)+0*1000/(0.8*0.85*210)+0*10^6/(1.3*1*0.85*210*140)=9.80mm 2=0*1000/(0.8*0.85*210)+0*10^6/(0.4*1*0.85*210*140)=0.00mm 2取上述二者的大值A S0：9.80mm 2锚筋实际选用A S ：314.16mm 2A S =n πd 2/4=4*3.14*10^2/4=314.16mm 2锚筋直径及数量选用满足要求！二、锚筋长度确定锚筋实际长度选用l a ：180mm 1、充分利用锚筋的抗拉强度时l a1：235.0mml a1=αf y d/f t=0.16*210*10/1.43=235.0mm2、未充分利用锚筋的抗拉强度时l a2：150mml a2=15d =150mm 锚筋抗拉强度设计值f t ：f t =N/A 0=0*10^3*4/(3.142*10^2)=0.00N/mm 2＜f y可知，锚筋抗拉强度未被充分利用！理论长度取：150mm综上，锚筋长度选用满足规范要求！Zf 3.1Mf 8.0N f V A Y b r Y b Y V r 1S αα+α+αα=Zf 4.0Mf 8.0N A Y b r Y b 2S αα+α=。

铝板幕墙计算书

a: 单层铝板分格短边边长
b: 单层铝板分格长边边长
θ: 参数 Szk×a4/Et4
η: 折减系数按θ查表得到
m: 弯矩系数, 按短边与长边的边长比查表得到
f: 挠度系数, 按短边与长边的边长查表得到
U: 铝板挠度
U/a:挠度与短边比值
单层铝板强度校核表格
3 D 250.0 300.0 0.722 1.000 0.0847 15.995 0.00295 0.068 0.00027
4 E 250.0 300.0 0.722 1.000 0.0703 13.269 0.00200 0.046 0.00019
5 F 250.0 400.0 0.722 1.000 0.0779 14.720 0.00230 0.053 0.00021
二、单层铝板强度计算
1. 面板荷载计算:
B: 该处单层铝板幕墙分格宽: 1m
H: 该处单层铝板幕墙分格高: 1m
A: 该处单层铝板块面积:
A=B×H
=1×1
=1m2
GAK: 单层铝板块平均自重:
单层铝板的体积密度为: 28(kN/m3)
编号列表条目 1 2 3 4 5 6 7 8 9 10
1 偏移(m) 0.000 0.030 0.060 0.105 0.135 0.165 0.195 0.240 0.270 0.300
1 弯矩(kN.m) 0.005 0.007 0.009 0.012 0.014 0.015 0.016 0.017 0.017 0.018
9 D 300.0 500.0 1.497 1.000 0.1095 29.777 0.00429 0.206 0.00069

铝单板(复合铝板)幕墙计算

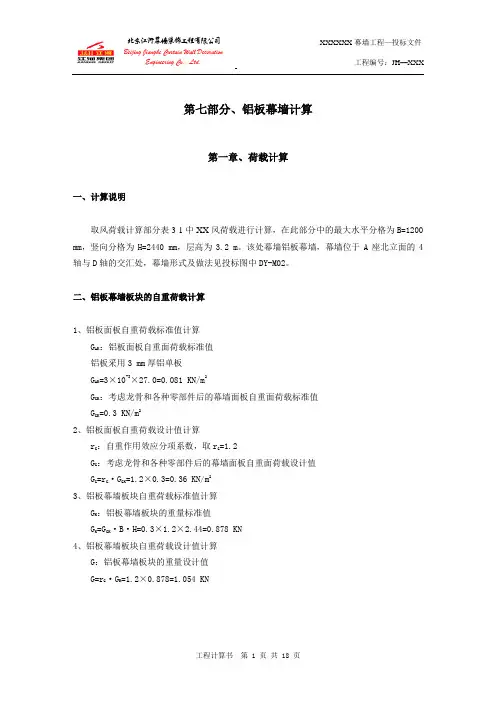

第七部分、铝板幕墙计算第一章、荷载计算一、计算说明取风荷载计算部分表3-1中XX风荷载进行计算，在此部分中的最大水平分格为B=1200 mm，竖向分格为H=2440 mm，层高为3.2 m。

该处幕墙铝板幕墙，幕墙位于A座北立面的4轴与D轴的交汇处，幕墙形式及做法见投标图中DY-M02。

二、铝板幕墙板块的自重荷载计算1、铝板面板自重荷载标准值计算G AK：铝板面板自重面荷载标准值铝板采用3 mm厚铝单板G AK=3×10-3×27.0=0.081 KN/m2G GK：考虑龙骨和各种零部件后的幕墙面板自重面荷载标准值G GK=0.3 KN/m22、铝板面板自重荷载设计值计算r G：自重作用效应分项系数，取r G=1.2G G：考虑龙骨和各种零部件后的幕墙面板自重面荷载设计值G G=r G·G GK=1.2×0.3=0.36 KN/m23、铝板幕墙板块自重荷载标准值计算G K：铝板幕墙板块的重量标准值G K=G GK·B·H=0.3×1.2×2.44=0.878 KN4、铝板幕墙板块自重荷载设计值计算G：铝板幕墙板块的重量设计值G=r G·G K=1.2×0.878=1.054 KN三、铝板幕墙板块承受的水平风荷载计算W K ：作用在幕墙上的风荷载标准值W K=1.466 KN/m2W：作用在幕墙上的风荷载设计值W=2.052 KN/m2四、铝板幕墙板块承受的水平地震荷载计算1、幕墙铝板面板承受的水平地震荷载标准值计算αmax：水平地震影响系数最大值，取αmax=0.16按《金属与石材幕墙工程技术规范》JGJ133-2001第5.2.5条βE：动力放大系数，取βE=5.0按《金属与石材幕墙工程技术规范》JGJ133-2001第5.2.5条规定q EK：作用在幕墙上的地震荷载标准值计算q EK=αmax·βE·G GK=0.16×5.0×0.3=0.24 KN/m22、幕墙铝板面板承受的水平地震荷载设计值计算r E：地震荷载作用效应分项系数，取r E=1.3按《金属与石材幕墙工程技术规范》JGJ133-2001第5.1.6条规定q E：作用在幕墙上的地震荷载设计值q E=r E·q EK=1.3×0.24=0.312 KN/m2五、荷载组合1、风荷载和水平地震作用组合标准值计算ψW：风荷载作用效应分项系数，取ψW=1.0按《金属与石材幕墙工程技术规范》JGJ133-2001第5.2.5条规定ψE：地震荷载作用效应分项系数，取ψE=0.6按《金属与石材幕墙工程技术规范》JGJ133-2001第5.2.5条规定q K=ψW·W K+ψE·q EK=1.0×1.466+0.6×0.24=1.61 KN/m22、风荷载和水平地震作用组合设计值计算q=ψW·W+ψE·q E=1.0×2.052+0.6×0.312=2.239 KN/m2第二章、铝板面板计算一、计算说明铝板选用3 mm厚的氟碳喷涂铝单板。

铝板幕墙设计计算

铝板幕墙设计计算铝板幕墙板面的强度和刚度计算(单板)取10米处幕墙为计算部位，一个分格尺寸为1100mm×500mm ⑴ 荷载计算风荷载标准值为：W k＝βgZ·μs·μz·W o＝2.098×1.2×.74×.55＝1.025 KN／m2一个铝板区格重量为：G＝H·B·t·γ×3＝1100·500·3·10-9·27×3＝.134KN水平分布地震作用为：q Ek＝βe·αmax·G／A＝5×.04×.134/(1100×500×10^-6)＝.049KN/m2⑵ 强度计算风荷载作用下铝板的弯曲应力标准值按下式计算σwk＝6·m·W k·a2·η/t2式中 a——板区格的较小边长(mm)t——板的板厚(mm)m——板的弯矩系数，按其边界条件分别查取η——大挠度变形影响的应力折减系数，按θ查表θ＝(W k＋0.5·q Ek)·a4/(E·t4)＝(1.025＋0.5×.049)×10-3×5500004/(0.72×105×4) ＝11.6 查表取η＝.942则σwk＝6·m·W k·a2·η/t2＝6×.10224×1.025×5002×.942/32＝16.45(N/mm2)水平地震作用下铝板的弯曲应力标准值按下式计算σEk＝6·m·q Ek·a2·η/t2式中：η——取风荷载作用下应力计算时的值则σEk＝6·m·W k·a2·η/t2＝6×.10224×1.025×5002×.942/32＝.79(N/mm2)应力组合设计值按下式计算σ＝ψw·γw·σwk＋ψe·γe·σEk则σ＝ψw·γw·σwk＋ψe·γe·σEk＝1.0×1.4×16.45＋0.6×1.3×.79＝23.65N/mm2≤fa=81(N/mm2)所以铝板的强度满足要求。
