七氟丙烷灭火装置操作流程图

控制盘“自动”按钮；
是
否
或者先按 “ 手动” 按
人员疏散完毕
钮，再按“启动”按
钮。
控制盘复位
发出联动指令延迟30秒
继续疏散
否
释放灭火剂
是
结束
通风30min
释放灭火剂，实施灭火
手动拔出电磁阀上的安全卡套，压下圆头把手
打开电磁阀
扑灭火灾注意：七氟丙烷灭火装置常规状态下设置在手动控制状态
七氟丙烷灭火装置操作流程图
火灾声光报警
否ቤተ መጻሕፍቲ ባይዱ
确认火情
是
1 .通知安全主管和当班主管 2.拨打“119”电话
查明原因排除故障
就近使用手提式/ 移动式灭火器
是
火势能否控制
否
组织人员疏散
是否扑灭
是
启动应急处置方案
否
切断着火点附近油、气、电
按下七氟丙烷灭火装置

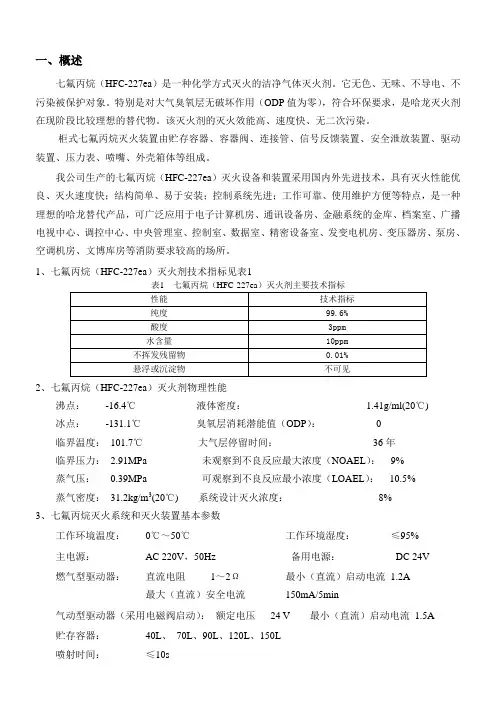

七氟丙烷说明

一、概述七氟丙烷（HFC-227ea）是一种化学方式灭火的洁净气体灭火剂。

它无色、无味、不导电、不污染被保护对象。

特别是对大气臭氧层无破坏作用（ODP值为零），符合环保要求，是哈龙灭火剂在现阶段比较理想的替代物。

该灭火剂的灭火效能高、速度快、无二次污染。

柜式七氟丙烷灭火装置由贮存容器、容器阀、连接管、信号反馈装置、安全泄放装置、驱动装置、压力表、喷嘴、外壳箱体等组成。

我公司生产的七氟丙烷（HFC-227ea）灭火设备和装置采用国内外先进技术，具有灭火性能优良、灭火速度快；结构简单、易于安装；控制系统先进；工作可靠、使用维护方便等特点，是一种理想的哈龙替代产品，可广泛应用于电子计算机房、通讯设备房、金融系统的金库、档案室、广播电视中心、调控中心、中央管理室、控制室、数据室、精密设备室、发变电机房、变压器房、泵房、空调机房、文博库房等消防要求较高的场所。

1、七氟丙烷（HFC-227ea）灭火剂技术指标见表1表1 七氟丙烷（HFC-227ea）灭火剂主要技术指标2、七氟丙烷（HFC-227ea）灭火剂物理性能沸点：-16.4℃液体密度： 1.41g/ml(20℃)冰点：-131.1℃臭氧层消耗潜能值（ODP）：0临界温度：101.7℃大气层停留时间：36年临界压力：2.91MPa 未观察到不良反应最大浓度（NOAEL）：9%蒸气压：0.39MPa 可观察到不良反应最小浓度（LOAEL）：10.5%蒸气密度：31.2kg/m3(20℃) 系统设计灭火浓度：8%3、七氟丙烷灭火系统和灭火装置基本参数工作环境温度：0℃～50℃工作环境湿度：≤95%主电源：AC 220V，50Hz 备用电源：DC 24V燃气型驱动器：直流电阻1～2Ω最小（直流）启动电流 1.2A最大（直流）安全电流150mA/5min气动型驱动器（采用电磁阀启动）：额定电压24 V 最小（直流）启动电流 1.5A贮存容器：40L、70L、90L、120L、150L充装密度：灭火装置：≤1120kg／m3 灭火系统：≤950kg／m3灭火剂贮存压力： 2.5 M Pa (装置)最大工作压力： 4.2 M Pa (装置)最小工作压力： 2.0 M Pa (装置)2）七氟丙烷灭火系统和灭火装置使用范围七氟丙烷灭火系统和灭火装置适用于扑灭下列火灾a)电气火灾；b)液体火灾和可熔固体火灾；c)固体表面火灾；d)灭火前能切断气源的气体火灾。

七氟丙烷气体灭火系统操作规程

七氟丙烷气体灭火系统操作规程Last revision on 21 December 2020七氟丙烷气体灭火系统操作规程一、七氟丙烷灭火原理七氟丙烷灭火系统的灭火原理为抑制作用，灭火药剂遇高温自行分解，并与空气中的氧气发生化学反应，使空气中游离氧的数量减少，终止燃烧链，使燃烧不能继续。

二、七氟丙烷灭火系统使用方法1、系统的启动方式为自动控制、手动控制和机械应急手动控制三种。

一般情况下应使用手动控制，在保护区无人的情况下可以转换为自动控制，当自动控制和手动控制不能执行时，应采用机械应急手动控制。

2、自动控制：将报警控制器上控制方式选择键拨“自动”位置，灭火系统处于自动控制状态。

当保护区域发生火情，火灾探测器发出火灾信号，报警控制器立即发出声、光报警信号，灭火控制器接受到两个独立的火灾报警信号，发出联动指令，关闭联动设备，经过30秒延时，发出灭火指令，打开与保护区域相应的电磁阀释放启动气体，启动气体通过管路打开相应的选择阀和容器释放阀释放灭火剂，实施灭火。

3、（电气）手动控制：将灭火控制器上控制方式选择键拨到“手动”位置，灭火系统处于手动控制状态。

当保护区域发生火情，可按下手动控制盒或控制器上启动按钮即可按规定程序启动灭火系统释放灭火剂，实施灭火。

在自动控制状态，仍可实现（电气）手动控制。

4、机械应急手动控制：当保护区域发生火情，灭火控制器不能发出灭火指令时，应立即通知所有人员撤离现场，关闭联动设备，然后拔出与保护区域相应的电磁阀上的安全卡套，压下圆头把手打开电磁阀，释放启动气体，即可打开相应的选择阀、容器阀、释放灭火剂，实施灭火。

如果此时遇上电磁阀维修或启动钢瓶充换启动气体或其它原因不能开启相应的选择阀、容器阀时，应立即按下列程序操作：①打开与保护区域相应的选择阀手柄；②按下容器阀上的机械应急启动把手打开容器阀，释放灭火剂，实施灭火。

5、当发出火情警报，在延时内（30秒）却发现由异常情况下不需要启动灭火系统进行灭火时，可按下手动控制盒上的紧急停止按钮，即可停止灭火控制器灭火指令的发出，系统将停止延时和启动，系统复位，恢复监视状态。

(完整版)七氟丙烷气体灭火系统操作规程

七氟丙烷气体灭火系统操作规程一、七氟丙烷灭火原理七氟丙烷灭火系统的灭火原理为抑制作用，灭火药剂遇高温自行分解，并与空气中的氧气发生化学反应，使空气中游离氧的数量减少，终止燃烧链，使燃烧不能继续。

二、七氟丙烷灭火系统使用方法1、系统的启动方式为自动控制、手动控制和机械应急手动控制三种。

一般情况下应使用手动控制，在保护区无人的情况下可以转换为自动控制，当自动控制和手动控制不能执行时，应采用机械应急手动控制。

2、自动控制：将报警控制器上控制方式选择键拨“自动”位置，灭火系统处于自动控制状态。

当保护区域发生火情，火灾探测器发出火灾信号，报警控制器立即发出声、光报警信号，灭火控制器接受到两个独立的火灾报警信号，发出联动指令，关闭联动设备，经过30秒延时，发出灭火指令，打开与保护区域相应的电磁阀释放启动气体，启动气体通过管路打开相应的选择阀和容器释放阀释放灭火剂，实施灭火。

3、（电气）手动控制：将灭火控制器上控制方式选择键拨到“手动”位置，灭火系统处于手动控制状态。

当保护区域发生火情，可按下手动控制盒或控制器上启动按钮即可按规定程序启动灭火系统释放灭火剂，实施灭火。

在自动控制状态，仍可实现（电气）手动控制。

4、机械应急手动控制：当保护区域发生火情，灭火控制器不能发出灭火指令时，应立即通知所有人员撤离现场，关闭联动设备，然后拔出与保护区域相应的电磁阀上的安全卡套，压下圆头把手打开电磁阀，释放启动气体，即可打开相应的选择阀、容器阀、释放灭火剂，实施灭火。

如果此时遇上电磁阀维修或启动钢瓶充换启动气体或其它原因不能开启相应的选择阀、容器阀时，应立即按下列程序操作：①打开与保护区域相应的选择阀手柄；②按下容器阀上的机械应急启动把手打开容器阀，释放灭火剂，实施灭火。

5、当发出火情警报，在延时内（30秒）却发现由异常情况下不需要启动灭火系统进行灭火时，可按下手动控制盒上的紧急停止按钮，即可停止灭火控制器灭火指令的发出，系统将停止延时和启动，系统复位，恢复监视状态。

七氟丙烷灭火装置操作流程

七氟丙烷灭火装置操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!七氟丙烷灭火装置是一种常见的气体灭火系统，主要用于电子设备、计算机房、档案室等场所的火灾防护。

七氟丙烷自动灭火系统操作流程

柜式七氟丙烷自动灭火系统操作说明一、使用与操作1.1 电气自动控制在防护区无人时，将火灾报警控制器上的控制方式转换开关拨到“自动”位置，系统处于自动控制状态。

当防护区有火情，安装在该保护区的感烟探测器或感温探测器将火灾信号传输到火灾报警控制器，火灾报警控制器开始进入延时阶段，同时发出声光报警信号、联动指令（切断电源、关闭通风空调等），提示人员疏散。

延时（大约30秒）过后，打开瓶头阀，喷放七氟丙烷灭火剂，气体经过喷头喷放到保护区进行灭火。

1.2 电气手动控制在防护区有人工作或值班时，将控制方式转换开关拨到“手动”位置，系统处于手动控制状态。

当防护区发生火情后，按下火灾报警控制器面板上的紧急启停按钮或保护区门口处的紧急启停按钮，即可按预定程序启动灭火系统，喷放七氟丙烷灭火剂到保护区进行灭火。

1.3机械应急控制当保护区发生火灾，由于电气发生故障或自动探测系统、控制系统失灵不能执行灭火指令时，应及时通知保护区内人员撤离现场，并关闭联动设备，直接打开电控头打开瓶头阀，喷放七氟丙烷气体，即可启动系统实施灭火。

注意：应急手动控制实施时，必须提前关闭影响灭火施展的设施，通知并确认保护区内人员已全部撤离方可实施。

紧急停止控制：当发生火灾报警，在延时时间内发现不需要启动系统进行灭火时，可按下火灾报警控制器上或保护区门口处的紧急启停按钮，阻止灭火指令的发出，停止系统灭火程序。

发生火灾后，保护区内大门应及时关闭，以免影响灭火施展。

二、安全使用要求1.1灭火系统动作释放七氟丙烷灭火剂前，所有人员必须在延时期内撤离保护区，灭火完毕，经检查确认在火灾已经扑灭的情况下，打开通风系统，将废气排除干净后，才允许人员进入。

废气未排除前，如需进入保护区，则需佩戴氧气呼吸器。

1.2更换新的密封圈、密封垫、膜片、与安全片，必须由我公司提供与原来零、部件的材料型号要求相同、试验合格的成品，不得随时意用未经试验的零、部件代用。

1.3贮气瓶应避免接近热源，运输过程中，应卸掉瓶头阀启动部件，轻装轻卸，防止碰撞、卧置、倒置。

柜式七氟丙烷气体灭火装置应急操作流程

柜式七氟丙烷气体灭火装置应急操作流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言柜式七氟丙烷气体灭火装置是一种常见的灭火设备，用于灭火时的紧急操作流程至关重要。

七氟丙烷气体灭火系统操作规程

七氟丙烷气体灭火系统操作规程一、七氟丙烷灭火原理七氟丙烷灭火系统的灭火原理为抑制作用，灭火药剂遇高温自行分解，并与空气中的氧气发生化学反应，使空气中游离氧的数量减少，终止燃烧链，使燃烧不能继续。

二、七氟丙烷灭火系统使用方法1、系统的启动方式为自动控制、手动控制和机械应急手动控制三种。

一般情况下应使用手动控制，在保护区无人的情况下可以转换为自动控制，当自动控制和手动控制不能执行时，应采用机械应急手动控制。

2、自动控制：将报警控制器上控制方式选择键拨“自动”位置，灭火系统处于自动控制状态。

当保护区域发生火情，火灾探测器发出火灾信号，报警控制器立即发出声、光报警信号，灭火控制器接受到两个独立的火灾报警信号，发出联动指令，关闭联动设备，经过30秒延时，发出灭火指令，打开与保护区域相应的电磁阀释放启动气体，启动气体通过管路打开相应的选择阀和容器释放阀释放灭火剂，实施灭火。

3、（电气）手动控制：将灭火控制器上控制方式选择键拨到“手动”位置，灭火系统处于手动控制状态。

当保护区域发生火情，可按下手动控制盒或控制器上启动按钮即可按规定程序启动灭火系统释放灭火剂，实施灭火。

在自动控制状态，仍可实现（电气）手动控制。

4、机械应急手动控制：当保护区域发生火情，灭火控制器不能发出灭火指令时，应立即通知所有人员撤离现场，关闭联动设备，然后拔出与保护区域相应的电磁阀上的安全卡套，压下圆头把手打开电磁阀，释放启动气体，即可打开相应的选择阀、容器阀、释放灭火剂，实施灭火。

如果此时遇上电磁阀维修或启动钢瓶充换启动气体或其它原因不能开启相应的选择阀、容器阀时，应立即按下列程序操作：①打开与保护区域相应的选择阀手柄；②按下容器阀上的机械应急启动把手打开容器阀，释放灭火剂，实施灭火。

5、当发出火情警报，在延时内（30秒）却发现由异常情况下不需要启动灭火系统进行灭火时，可按下手动控制盒上的紧急停止按钮，即可停止灭火控制器灭火指令的发出，系统将停止延时和启动，系统复位，恢复监视状态。

七氟丙烷气体灭火系统操作规程

七氟丙烷气体灭火系统操作规程一、七氟丙烷灭火原理七氟丙烷灭火系统的灭火原理为抑制作用，灭火药剂遇高温自行分解，并与空气中的氧气发生化学反应，使空气中游离氧的数量减少，终止燃烧链，使燃烧不能继续。

二、七氟丙烷灭火系统使用方法1、系统的启动方式为自动控制、手动控制和机械应急手动控制三种。

一般情况下应使用手动控制，在保护区无人的情况下可以转换为自动控制，当自动控制和手动控制不能执行时，应采用机械应急手动控制。

2、自动控制：将报警控制器上控制方式选择键拨“自动”位置，灭火系统处于自动控制状态。

当保护区域发生火情，火灾探测器发出火灾信号，报警控制器立即发出声、光报警信号，灭火控制器接受到两个独立的火灾报警信号，发出联动指令，关闭联动设备，经过30秒延时，发出灭火指令，打开与保护区域相应的电磁阀释放启动气体，启动气体通过管路打开相应的选择阀和容器释放阀释放灭火剂，实施灭火。

3、（电气）手动控制：将灭火控制器上控制方式选择键拨到“手动”位置，灭火系统处于手动控制状态。

当保护区域发生火情，可按下手动控制盒或控制器上启动按钮即可按规定程序启动灭火系统释放灭火剂，实施灭火。

在自动控制状态，仍可实现（电气）手动控制。

4、机械应急手动控制：当保护区域发生火情，灭火控制器不能发出灭火指令时，应立即通知所有人员撤离现场，关闭联动设备，然后拔出与保护区域相应的电磁阀上的安全卡套，压下圆头把手打开电磁阀，释放启动气体，即可打开相应的选择阀、容器阀、释放灭火剂，实施灭火。

如果此时遇上电磁阀维修或启动钢瓶充换启动气体或其它原因不能开启相应的选择阀、容器阀时，应立即按下列程序操作：①打开与保护区域相应的选择阀手柄；②按下容器阀上的机械应急启动把手打开容器阀，释放灭火剂，实施灭火。

5、当发出火情警报，在延时内（30秒）却发现由异常情况下不需要启动灭火系统进行灭火时，可按下手动控制盒上的紧急停止按钮，即可停止灭火控制器灭火指令的发出，系统将停止延时和启动，系统复位，恢复监视状态。

七氟丙烷单柜操作流程

七氟丙烷单柜操作流程
1、气体灭火控制器
2、紧急启停按钮
3、放气指示灯
4、声光报警器
5、感烟探测器
6、感温探测器
7、电磁驱动器
8、信号反馈装置
9、灭火剂储瓶
柜式七氟丙烷灭火装置具有自动，手动，应急启动三种方式。

自动状态下，若防护区发生有烟雾（或温度上升），该防护区的感烟（感觉温）火灾探测器动作并向气体灭火控制器送入一个单一火警信号，气体灭火控制器即进入单一火警状态，同时驱动消防警铃（或场光报警器）发出单一火灾报警信号，此时不会发出启动灭火系统的控制信号，随着该防护区火灾的蔓延，温度持续上升（或烟雾增大），另一回路的感温（或感烟）火灾探测器动作，向气体灭火控制器送入另一个单一火警信号，气体灭火控制器立即确认发生火灾，同时发出复合火灾报警信号及联动信号（关闭空调、送排风装置和防火阀、防火门、防火卷帘等）。

经过30秒时间的延时，气体灭火控制器输出信号启动灭火装置，灭火剂施放到该防护区实施灭火。

气体灭火控制器接收压力信号器的反馈信号后显亮防护区门外的放气指示灯，提醒工作人员在通风排气前不要进入。

手动状态下，气体灭火控制器在火灾发生时只发出火灾报警信号而不发出联动信号和启动信号。

值班人员应马上赶赴现场，确认火警后按下气体灭火控制器面板上的或现场的“紧急启动”按钮可马上启动灭火系统，同时发出联动信号（关闭空调、送排风装置和防火阀、防火门、防火卷帘等）。

在气体灭火控制器发出启动信号输出前，按下气体灭火控制器面板上或现场的“紧急停止”按钮，灭火装置将不会启动。

七氟丙烷无管网工作流程使用与操作1

七氟丙烷无管网工作流程使用与操作1.简介七氟丙烷无管网自动灭火装置是以“洁净气体”七氟丙烷作为灭火剂，七氟丙烷是无色无味的气体，具有清洁、不导电、灭火效率高、不污染保护对象的特点，特别是对大气臭氧层无破坏作用，符合环保的要求。

该装置是一种无管网、轻便、可移动、自动灭火的消防设备，具有安装灵活方便、外形美观，灭火剂无管网损失，灭火效率高、速度快、无污染的特点。

火灾发生时，可直接向保护区内自动喷洒灭火剂，方便快捷。

该装置不设储瓶间，储气瓶及整个系统均设置在保护区。

七氟丙烷无管网自动灭火装系统由火灾探测器、自动报警控制器、灭火控制器、固定灭火装置、灭火剂、输送软管道和喷嘴组成。

2.系统工作流程图3.灭火系统组成七氟丙烷无管网自动灭火系统为独立式的全淹没灭火系统，由一套或几套无管网装置对应保护一个区域，可以在规定的时间内向防护区喷射一定浓度的灭火剂并使其均匀地充满整个防护区。

3.七氟丙烷储存瓶组由储存瓶、容器阀、压力信号发生器、电磁启动阀、高压软管组成，平时储存瓶用来储存七氟丙烷灭火剂，火灾发生时将灭火剂释放出去进行灭火。

七氟丙烷储存瓶的储存压力检查方法：检查压力表开关是否关闭，即压紧螺母是否旋紧；卸下压力表，泄放压力表密封腔内的压力；此时压力表应归零，否则更换压力表；装上压力表，打开开关，显示正常压力。

电磁启动阀安装在容器阀上，以电动或手动打开容器阀，释放灭火剂。

紧急情况下，可以用手指拉住保险扣拉手，把保险扣拉出，拍击手动按钮，即可驱动电磁阀动作。

压力信号发生器安装在出口部位，当释放七氟丙烷时，压力信号发生器动作送出工作信号给灭火控制系统。

高压软管用于容器阀和喷嘴之间的连接。

4.灭火系统安装与调试4.1将七氟丙烷无管网自动灭火系统箱体平稳的放置在预先设置的基础上，并用地脚螺栓固定。

4.2将电磁启动器、压力信号发生器接至灭火控制器，并检查线路是否正确，按接线图与报警控制器进行接线。

4.3因电磁启动器检验合格后，动作机构的弹簧已处在压缩状态，为了防止在安装、调试及运输中产生误动作，动作机构是由保险定位轴锁定的，待整个系统安装、调试完毕后，即投入使用时，必须将电磁启动器保险定位轴旋出后调头旋紧安装，否则电磁启动器动作机构将无法动作。
