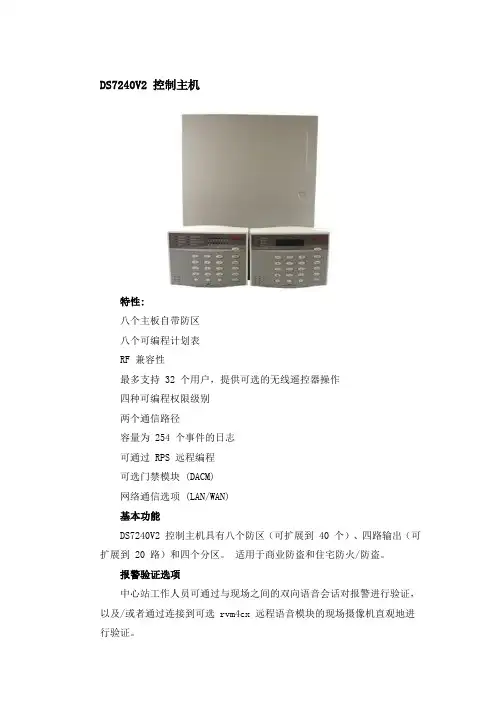

博世DS7240V2产品参数
DS7240V2 控制主机特性:八个主板自带防区八个可编程计划表RF 兼容性最多支持 32 个用户，提供可选的无线遥控器操作四种可编程权限级别两个通信路径容量为 254 个事件的日志可通过 RPS 远程编程可选门禁模块 (DACM)网络通信选项 (LAN/WAN)基本功能DS7240V2 控制主机具有八个防区（可扩展到 40 个）、四路输出（可扩展到 20 路）和四个分区。
适用于商业防盗和住宅防火/防盗。
报警验证选项中心站工作人员可通过与现场之间的双向语音会话对报警进行验证，以及/或者通过连接到可选 rvm4cx 远程语音模块的现场摄像机直观地进行验证。
八个主板自带防区DS7240V2 控制主机有八个自带防区。
可以是有线连接扩展防区和无线防区。
可对任何防区进行编程，有 15 个防区功能备选。
DS7240V2 控制主机还允许使用两个电阻对每个传感器回路进行配置。
控制主机将监控每个传感器回路的两个防区，从而提供 16 个主板自带防区。
有线连接扩展防区也具有双防区功能。
对防区的进入和离开延迟时间进行编程时，对于离键盘距离较远的防区，延时可设得稍长一些。
权限级别和 PIN系统支持 32 种个人识别号 (PIN)。
PIN 默认为四位数，但可以选择其它位数：三到七位。
可指定无限数量的主 PIN。
可使用主 PIN 对现有PIN 进行重新编程。
最多可将 PIN 编为四个不同的权限级别，从而限制PIN 对系统进行旁路、测试和撤防。
可本地或远程编程可以通过键盘对系统进行完全编程（需要 DS7447E 或DS7447V2 键盘）。
键盘还有安装程序功能，可快速进入编程菜单。
远程编程软件 (RPS) 是一种基于Windows® 的帐户管理和主机编程及诊断实用程序。
它专门用于在远程（或在本地使用DX4010i Aux Data 针）对 DS7240V2 控制主机进行设置和编程。
LED 和 LCD 键盘支持键盘DS7445i LED 键盘DS7445V2 LED 键盘DS7446KP LCD 键盘DS7447E LCD 键盘DS7447V2 LCD 键盘可在同一 DS7240V2 控制主机系统上混用 LED 和 LCD 键盘。
BOSCH报警系统DS7240简易说明书
DS7240简易说明书一、键盘编程进入、退出、恢复出厂设置（1）进入安装编程模式：系统在撤防状态（所有分区）输入安装员密码（出厂值为9876）按#41，键盘显示功能菜单按8，进入键盘编程模式，键盘显示软件版本DS7420 Revision V2.1，并自动跳到地址0000的位置，显示Adr.0000 D=0按7240# 1*进入高级编程状态（2）退出编程模式按#持续3秒，退出编程，数据不保存按*持续3秒，退出编程，数据保存（3）恢复出厂设置在高级编程状态下，输入2944# 1*二、操作说明出厂用户1的密码为1234日期时间设定：#45，输入时间和日期（DD/MM/YY HH:MM），每次断电后重新上电要重新设定时间全部布防：输入密码+按布防键强制布防：输入密码+按布防键2次撤防/解除报警：输入密码+按撤防键旁路防区：按旁路键，输入防区号（1-40）+*进行旁路，按#退出查看报警记录：#40进入查看，按#退出查看系统故障：#42进入查看，按#退出查看防区故障：#48进入查看，按#退出系统测试：按41进行测试，按#退出重置系统：#47或长按复位键三、键盘编程进入高级编程状态后操作，每一个编程地址由4位数字组成（0-9999），每个编程地址都有一个编程值（0-15）。
第二中心：0066-0097,0098-0129（2）设置接收机报告格式（需与接警中心确认具体报告格式，以下以Contact ID格式为例）设置接收机1报告格式：0064# 2*设置接收机2报告格式：0130# 2*[说明] 格式代码定义：1：保留；2：Contact ID；3：SIA 300；4：Basec Pager；7：个人拨号格式；11：SIA 300（带文本）（6）设定警号输出时间地址：1040，编程值：0-15分钟。
（缺省值为6分钟）如果要设置报警输出口1的输出时间小于1分钟，进行下一步操作：编程代码：1047#5*（极性设为“常开，单击低电平（全部延时）”），1048#2*（单击时间基数设为“1秒”）；1049#1*，1050#5*（以15秒为例：两个地址位分别设为1和5）（7）设定电话线故障报警地址：0220，编程值：0-15。

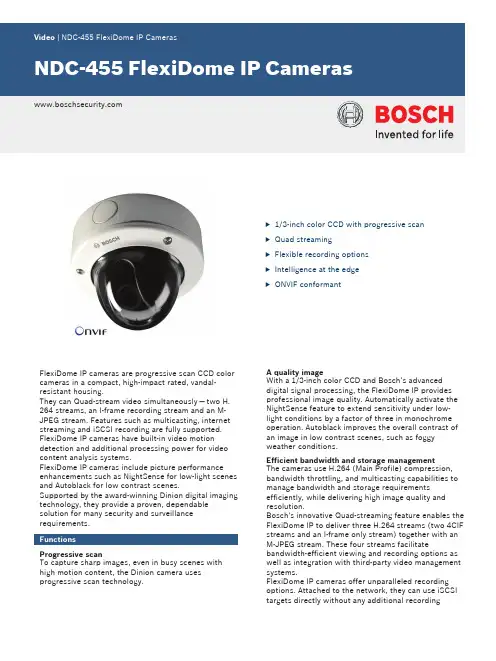

博士防盗摄像头说明书
u 1/3-inch color CCD with progressive scan u Quad streamingu Flexible recording options u Intelligence at the edge uONVIF conformantFlexiDome IP cameras are progressive scan CCD color cameras in a compact, high-impact rated, vandal-resistant housing.They can Quad-stream video simultaneously — two H.264 streams, an I-frame recording stream and an M-JPEG stream. Features such as multicasting, internet streaming and iSCSI recording are fully supported.FlexiDome IP cameras have built-in video motion detection and additional processing power for video content analysis systems.FlexiDome IP cameras include picture performance enhancements such as NightSense for low-light scenes and Autoblack for low contrast scenes.Supported by the award-winning Dinion digital imaging technology, they provide a proven, dependable solution for many security and surveillance requirements.FunctionsProgressive scanTo capture sharp images, even in busy scenes with high motion content, the Dinion camera uses progressive scan technology.A quality imageWith a 1/3-inch color CCD and Bosch’s advanced digital signal processing, the FlexiDome IP provides professional image quality. Automatically activate the NightSense feature to extend sensitivity under low-light conditions by a factor of three in monochrome operation. Autoblack improves the overall contrast of an image in low contrast scenes, such as foggy weather conditions.Efficient bandwidth and storage managementThe cameras use H.264 (Main Profile) compression,bandwidth throttling, and multicasting capabilities to manage bandwidth and storage requirementsefficiently, while delivering high image quality and resolution.Bosch's innovative Quad-streaming feature enables the FlexiDome IP to deliver three H.264 streams (two 4CIF streams and an I‑frame only stream) together with an M‑JPEG stream. These four streams facilitatebandwidth-efficient viewing and recording options as well as integration with third-party video management systems.FlexiDome IP cameras offer unparalleled recording options. Attached to the network, they can use iSCSI targets directly without any additional recordingsoftware. The recording capabilities of the system can be further enhanced by using the Bosch Video Recording Manager.The camera also supports local recording on a microSD card. This can be used for local alarm recording or for Automatic Network Replenishment (ANR) to improve the overall reliability of video recording.Standard intelligenceWith built-in video content analysis, the camera reinforces the Intelligence-at-the-Edge concept where edge devices become increasingly intelligent. The MOTION+ video motion analysis system, which is built into all camera versions, is the perfect solution for applications where basic video content analysis features are required. This motion analysis algorithm is based on pixel change and includes object size filtering capabilities and sophisticated tamper-detection capabilities.Hardware enhancedThe hardware-enhanced version of the camera gives you the opportunity to upgrade the video content analysis features of the camera with the more advanced Intelligent Video Analysis (IVA) option. This option bases the IVA algorithm on digital imaging technology that uses multi-level image analysis of pixels, texture, and object direction, and is activated by installing a license.ONVIF conformanceThe camera conforms to the ONVIF (Open Network Video Interface Forum) specification which guarantees interoperability between network video products regardless of manufacturer. ONVIF conformant devices are able to exchange live video, audio, metadata and control information. They are automatically discovered and connected to network applications such as video management systems.Tough designThe cast-aluminum housing, polycarbonate dome, and hardened inner liner can withstand the equivalent of 55 kg (120 lbs) of force. The enclosure contains the full-featured camera and integral varifocal lens. Ideal for outdoor use, the cameras are protected against water and dust to IP 66 (NEMA‑4X) standards. The camera enclosure provides the extra protection necessary for applications such as schools, banks, prisons, parking garages, retail and industrial buildings.Installation is quick and easy, as the camera comes completely assembled and ready to use. Using the proprietary pan/tilt/rotation mechanism, installers can select the exact field of view. Mounting options are numerous, including surface, wall, corner and suspended ceiling. The compact, sleek design and virtually flush-mount appearance complements any decor.Unsurpassed flexibilityThere are many ways to access the camera’s video: on a PC using a web browser, with the Bosch Video Management System, or with the Bosch Video Client. The camera is also ideal for use with aDivar 700 Series digital video recorder. By routing a video stream to a Bosch video decoder, you can also present the video with ultimate clarity on an analog monitor.Cost effective, simple installationThree power options, PoE (Power-over-Ethernet),24 VAC and 12 VDC are available. Using PoE makes installation easier and more cost-effective, as cameras do not require a local power source. To increase system reliability, the camera can be simultaneously connected to both PoE and 12 VDC/24 VAC supplies. Additionally, uninterruptible power supplies (UPS) can be used which allow continuous operation even during a power failure.For trouble free network cabling, the cameras support Auto-MDIX.FlexiDome IP cameras can be configured using the control buttons on the camera as an alternative to configuration over IP. Network parameters and basic camera set-up, such as lens set-up and back focus, are quickly and easily performed using the on-screen displays (OSD) and analog video service output. Easy UpgradeRemotely upgrade the camera whenever new firmware becomes available. This ensures up-to-date products, thus protecting investment with little effort.Access SecurityVarious security levels are available for accessing the network, the camera, and the data channels. As well as password protection with three levels, 802.1x authentication using a RADIUS is supported. To secure Web browser access use HTTPS with a SSL certificate stored in the camera. For total data protection, the video and audio communication channels can be independently AES encrypted with 128‑bit keys by installing the optional Encryption Site License. Typical applications•Museums and art galleries•Shopping centers•Offices•Schools, colleges and universities•Petrol / gas stationElectro Magnetic CompatibilityInstallation/configuration notesFlush MountingSurface Mounting205 (8.07)mm (in)VDA-PMT-DOME –Pendant Pipe Mount656 (25.82)mm (in)Ø158 (6.23)y 1NDC-455 Series FlexiDome IP Camera 1Lens adjustment cap (focus aid)1Safety instructions 1Quick Install Guide1Mini DVD-ROM with manuals, software, and tools 1Mounting hardware kit + screwdriver bit 1RJ45 network connector 1Template for flush mountNoticeMicroSD card is not included in a standard delivery.Technical specifications ElectricalSensitivity (3200 K, scene reflectivity 89%)NDC-455V03 (F1.2)NDC-455V09 (F1.4)Input/outputSoftware ControlNetwork and StorageOpticalMechanicalEnvironmentalOrdering informationNDC-455V03-11P FlexiDome Color IP CameraVandal resistant, 1/3-inch Progressive Scan, H.264, 2.8to 10 mm Varifocal lens, PAL, 50 Hz, PoE, Flush mount,microSD slotOrder number NDC-455V03-11PNDC-455V03-21P FlexiDome Color IP CameraVandal resistant, 1/3-inch Progressive Scan, H.264, 2.8to 10 mm Varifocal lens, NTSC, 60 Hz, PoE, Flush mount, microSD slotOrder number NDC-455V03-21PNDC-455V03-12IP FlexiDome Color IP CameraVandal resistant, 1/3-inch Progressive Scan, H.264, 2.8to 10 mm Varifocal lens, PAL, 50 Hz, PoE, Flush mount,microSD slot, IVA enabledOrder number NDC-455V03-12IPNDC-455V03-22IP FlexiDome Color IP CameraVandal resistant, 1/3-inch Progressive Scan, H.264, 2.8to 10 mm Varifocal lens, NTSC, 60 Hz, PoE, Flush mount, microSD slot, IVA enabledOrder number NDC-455V03-22IPNDC-455V09-11P FlexiDome Color IP CameraVandal resistant, 1/3-inch Progressive Scan, H.264, 9to 22 mm Varifocal lens, PAL, 50 Hz, PoE, Flush mount,microSD slotOrder number NDC-455V09-11PNDC-455V09-21P FlexiDome Color IP CameraVandal resistant, 1/3-inch Progressive Scan, H.264, 9to 22 mm Varifocal lens, NTSC, 60 Hz, PoE, Flush mount, microSD slotOrder number NDC-455V09-21PNDC-455V09-12IP FlexiDome Color IP CameraVandal resistant, 1/3-inch Progressive Scan, H.264, 9to 22 mm Varifocal lens, PAL, 50 Hz, PoE, Flush mount,microSD slot, IVA enabledOrder number NDC-455V09-12IPNDC-455V09-22IP FlexiDome Color IP CameraVandal resistant, 1/3-inch Progressive Scan, H.264, 9to 22 mm Varifocal lens, NTSC, 60 Hz, PoE, Flush mount, microSD slot, IVA enabledOrder number NDC-455V09-22IPNDC-455V03-11PS FlexiDome Color IP CameraVandal resistant, 1/3-inch Progressive Scan, H.264, 2.8to 10 mm Varifocal lens, PAL, 50 Hz, PoE, Surface mount, microSD slotOrder number NDC-455V03-11PSNDC-455V03-21PS FlexiDome Color IP CameraVandal resistant, 1/3-inch Progressive Scan, H.264, 2.8 to 10 mm Varifocal lens, NTSC, 60 Hz, PoE, Surface mount, microSD slotOrder number NDC-455V03-21PSNDC-455V03-12IPS FlexiDome Color IP Camera Vandal resistant, 1/3-inch Progressive Scan, H.264, 2.8 to 10 mm Varifocal lens, PAL, 50 Hz, PoE, Surface mount, microSD slot, IVA enabledOrder number NDC-455V03-12IPSNDC-455V03-22IPS FlexiDome Color IP Camera Vandal resistant, 1/3-inch Progressive Scan, H.264, 2.8 to 10 mm Varifocal lens, NTSC, 60 Hz, PoE, Surface mount, microSD slot, IVA enabledOrder number NDC-455V03-22IPSNDC-455V09-11PS FlexiDome Color IP CameraVandal resistant, 1/3-inch Progressive Scan, H.264, 9 to 22 mm Varifocal lens, PAL, 50 Hz, PoE, Surface mount, microSD slotOrder number NDC-455V09-11PSNDC-455V09-21PS FlexiDome Color IP CameraVandal resistant, 1/3-inch Progressive Scan, H.264, 9 to 22 mm Varifocal lens, NTSC, 60 Hz, PoE, Surface mount, microSD slotOrder number NDC-455V09-21PSNDC-455V09-12IPS FlexiDome Color IP Camera Vandal resistant, 1/3-inch Progressive Scan, H.264, 9 to 22 mm Varifocal lens, PAL, 50 Hz, PoE, Surface mount, microSD slot, IVA enabledOrder number NDC-455V09-12IPSNDC-455V09-22IPS FlexiDome Color IP Camera Vandal resistant, 1/3-inch Progressive Scan, H.264, 9 to 22 mm Varifocal lens, NTSC, 60 Hz, PoE, Surface mount, microSD slot, IVA enabledOrder number NDC-455V09-22IPSAccessoriesVDA‑455SMBHigh impact surface mount box for dome cameras Order number VDA-455SMBVDA-WMT-DOME Wall Pendant Mount BracketWall pendant mount bracket for FlexiDome cameras Order number VDA-WMT-DOMEVDA-CMT-DOME Corner Mount BracketCorner mount bracket for FlexiDome camerasOrder number VDA-CMT-DOMEVDA-PMT-DOME Pendant Pipe Mount Bracket Pendant pipe mount bracket for FlexiDome cameras Order number VDA-PMT-DOMES1460 Service/Monitor Cable2.5 mm jack to BNC video connector cable. 1 mOrder number S1460UPA-2410-60 Power SupplyPower supply. 120 VAC, 60 Hz; 24 VAC, 10 VA Out Order number UPA-2410-60UPA-2430-60 Power SupplyPower supply for camera. 120 VAC, 60 Hz; 24 VAC,30 VA OutOrder number UPA-2430-60UPA-2450-60 Power Supply, 120 V, 60 HzIndoor power supply for camera. 120 VAC, 60 Hz In;24 VAC, 50 VA OutOrder number UPA-2450-60UPA-2420-50 Power SupplyPower supply for cameras. 220 VAC, 50 Hz In; 24 VAC, 20 VA OutOrder number UPA-2420-50UPA-2450-50 Power Supply, 220 V, 50 HzIndoor power supply for camera. 220 VAC, 50 Hz In;24 VAC, 50 VA OutOrder number UPA-2450-50VDA-455TBL Tinted bubbleTinted bubble for FlexiDome seriesOrder number VDA-455TBLVDA-455CBL Clear bubbleClear Bubble for FlexiDome seriesOrder number VDA-455CBLSoftware OptionsIVA license cameraIVA 4.xx/5.xx VCA software license (e‑license) for IP camera/domeOrder number MVC-FIVA4-CAMRepresented by:Americas:Europe, Middle East, Africa:Asia-Pacific:China:America Latina:Bosch Security Systems, Inc. 130 Perinton Parkway Fairport, New York, 14450, USA Phone: +1 800 289 0096 Fax: +1 585 223 9180***********************.com Bosch Security Systems B.V.P.O. Box 800025617 BA Eindhoven, The NetherlandsPhone: + 31 40 2577 284Fax: +31 40 2577 330******************************Robert Bosch (SEA) Pte Ltd, SecuritySystems11 Bishan Street 21Singapore 573943Phone: +65 6571 2808Fax: +65 6571 2699*****************************Bosch (Shanghai) Security Systems Ltd.203 Building, No. 333 Fuquan RoadNorth IBPChangning District, Shanghai200335 ChinaPhone +86 21 22181111Fax: +86 21 22182398Robert Bosch Ltda Security Systems DivisionVia Anhanguera, Km 98CEP 13065-900Campinas, Sao Paulo, BrazilPhone: +55 19 2103 2860Fax: +55 19 2103 2862*****************************© Bosch Security Systems 2015 | Data subject to change without notice 2035111691 | en, V2, 10. Nov 2015。
博世防盗报警产品系统介绍
MT产品：MTGW总线转换模块
➢一端连接CAN总线与MTR通讯 ➢另三端连接RS485总线与DS6R/MT1-8/
MT1-1等终端设备进行通讯 ➢每路RS485总线互相隔离 ➢最多可连接120个RS485终端设备 ➢通过拔码设置CAN总线地址及RS485终端设备数量， 免编程 ➢设有电源/系统/CAN总线/RS485总线四类指示灯， 方便工程人员安装维护 ➢备有机壳及变压器，设有12V备用电池接口及 13.5Vdc@500mA辅助电源输出，并有防拆保护
DS7400XI 附件介绍
DSR-32C 32路继电器输出模块
连接方式一：4线接入DS7400XI主板辅助总线端由报警主机直接控制工作 连接方式二：通过RS232接口直接和电脑连接，由CMS7000软件控制动作 提供32路继电器开路和闭路输出 每台DS7400XI可连接16个DSR-32C，默认可与每个防区一一对应动作 CMS7000软件可设置两个RS232端口连接DSR-32C，最多可连接16台，提 供512个继电器输出控制 可通过自带软件设定跟随一个防区或多个防区输出，或多个防区启动一个继 电器输出 继电器动作可设定手动复位或自动复位 特别适用于需要联动LED电子地图、联动灯光、联动矩阵硬盘录像机或者BA 系统等场合
MUX总线：RVV-4x1.5（最长1500米）
最多120 防 区
防区 输入 模块
探 测 器
输入 输出 模块
用户 键盘
探 测 器
区自 带 防
32路 输出模块
MUX总线：RVV-4x1.5（最长1500米）
最多120 防 区
总线驱 动模块
用户 键盘
输入 输出 模块
防区 输入 模块
DS7400
系统 键盘
BOSCH-DS7240简易说明书
DS7240简易说明书一、键盘编程进入、退出、恢复出厂设置（1）进入安装编程模式：系统在撤防状态（所有分区）输入安装员密码（出厂值为9876）按#41，键盘显示功能菜单按8，进入键盘编程模式，键盘显示软件版本DS7420 Revision V2.1，并自动跳到地址0000的位置，显示Adr.0000 D=0按7240# 1*进入高级编程状态（2）退出编程模式按#持续3秒，退出编程，数据不保存按*持续3秒，退出编程，数据保存（3）恢复出厂设置在高级编程状态下，输入2944# 1*二、操作说明出厂用户1的密码为1234日期时间设定：#45，输入时间和日期（DD/MM/YY HH:MM），每次断电后重新上电要重新设定时间全部布防：输入密码+按布防键强制布防：输入密码+按布防键2次撤防/解除报警：输入密码+按撤防键旁路防区：按旁路键，输入防区号（1-40）+*进行旁路，按#退出查看报警记录：#40进入查看，按#退出查看系统故障：#42进入查看，按#退出查看防区故障：#48进入查看，按#退出系统测试：按41进行测试，按#退出重置系统：#47或长按复位键三、键盘编程进入高级编程状态后操作，每一个编程地址由4位数字组成（0-9999），每个编程地址都有一个编程值（0-15）。
（1）设置中心电话号码第一中心：0000-0031,0032-0063（以87504321八位号码为例）第二中心：0066-0097,0098-0129（2）设置接收机报告格式（需与接警中心确认具体报告格式，以下以Contact ID格式为例）设置接收机1报告格式：0064# 2*设置接收机2报告格式：0130# 2*[说明] 格式代码定义：1：保留；2：Contact ID；3：SIA 300；4：Basec Pager；7：个人拨号格式；11：SIA 300（带文本）（3）设定用户编号（需与接警中心确认具体用户编号，以下以1204为例）（4）设定防区功能（以下只列出1-8防区，其他请参与附带安装手册）（5）设定进入退出延时时间（6）设定警号输出时间地址：1040，编程值：0-15分钟。
DS7220V2-EXP_-_DS7240V2-EXP_简易安装手册
DS7220V2-EXP / DS7240V2-EXP简明安装手册２DS7220V2-EXP/ DS7240V2- EXP 简明安装手册编程控制主机为了编程控制主机，安装键盘地址必须设为 0（Mode 开关为开） ，编程开关必须关闭。
同时，也可以用 系统键盘进行编程，出厂安装员密码为 9876。
进入安装编程模式进入安装编程模式： 1、 系统在撤防状态（所有分区） ； 2、 关闭编程开关； 3、 输入［安装员密码］ （出厂值为 9876） ； 4、 按［＃］+［4］+［1］ ； --------键盘将会依次切换显示安装员功能菜单 5、 按［8］选择进入键盘编程模式。
--------键盘将会显示控制主机的软件版本，并自动跳到编程地址 0000 的位置 DS7240 Revision 或 v2. ＃＃ DS7220 Revisionv2. ＃＃Adr.0000D=0编程控制主机的编程参数是由一个或多个地址编程来完成，每个地址的取值范围为 0 到 15。
查看地址每一个编程参数是由一个或多个地址组成，每一个地址都有一编程值。
地址 编程值（0~15）Adr.0000D=0进入地址按［＃］进入下一个地址； 按［＊］返回上一个地址； 按［地址码］+［＃］ ，从一个地址跳到其它地址。
例如：现在处于地址 0000 的位置，想编程 0064 的地址，则按［6］+［4］+［＃］即可。
编程地址编程地址步骤如下： 1、 进入到你想编程的地址位置（请参考以上进入地址） ； 2、 输入新的编程值（0~15） ，按［＊］确认； 当输入新的编程值时，它将会在键盘的第二行显示出来 3、 重复步骤 1 和 2，可更改其它地址的编程内容。
愽世安保 | F01U003764BDS7220V2- EXP /DS7240V2-EXP 简明安装手册３编程选项在对地址进行编程时，每一个地址一般都有 4 个选项，你可以选择 1，2，3 或 4 个选项，但只能有一个 编程值，此编程值为所有选项的总和。
DS7400博士报警主机说明书常用使用说明要点
Dx7400常用调试说明DX7400报警主机的编程并不是很复杂。
在编程之前，敬请用户必须先详细地阅读安装使用说明书，（再次敬请用户认真阅读使用说明书！可达到事半功倍的效果！）并清楚的知道你所需要的功能，根据所需列出编程表，这样方便于编程。
编程前请认真阅读说明书，正确的接好连线。
（正确接好连线是编好程序的前提）。
如果是第一次使用DX7400主机，在编程完成前，建议安装技术人员不要将探测器接入主机，只需要将线尾电阻和扩展模块接在主机上就可以，将主机调试好后，在将探测器接入防区，这样如果系统有故障，有利于工程技术人员判断是主机系统故障还是探测器故障。
一、正常布防：密码（1234）+“布防”键。
二、撤防和消警：密码（1234）+“撤防”键。
三、强制布防：密码（1234）+“布防”键+“旁路”键四、防区旁路：密码（1234）+“旁路”键+XXX（防区号，且一定是三位数，如008）五、进入编程和退出编程：进入编程是9876#0（密码+#0），退出编程是按“*”四秒钟，听到“嘀”一声表示已退出编程。
六、如何填写数据：DX7400主机的编程地址一定是四位数，地址的数据一定是两位数。
进入编程后，键盘的灯都会闪动，LCD显示：Prog Mode 4.05 Adr=DX7400Adr=后面的就是要写上去的四位数的地址。
输入地址后，接着输入21# 则会交替显示该地址上的两位数据；或者按“#”则可以出现数据1；再按“#”则可出现数据2。
（出厂值，可以通过编程改变的），然后自动跳到下一个地址。
如果需要对某些地址编程，则需连续按两次“*”则可以回到Prog Mode 4.05 Adr= 。
七、确定防区的功能：（地址是 0001—0030），所谓防区功能就是该防区是延时防区、即时防区、24小时防区等等。
其中01代表延时防区；03代表即时防区；07代表24小时防区。
（此项一般不用编写，用出厂值即可）八、确定一个防区的功能：（地址是 0031—0278），0031代表第一防区，0032代表第二防区，如此类推………如果想把第八防区设定为即时防区，即可以把地址0038中的数据改为03 ，再按“#”确认就可以了。
室内照明控制与电容式触-TLE7240SL用户手册应用攻略
增强型SPI继电器控制驱动 SPIDER - TLE 7240SL
引脚配置
图3 术语
......
更多汽车电子解决方案欢迎访问英飞凌汽车电子生态圈官网免费下载 汽车电子生态圈是汽车电子解决方案B-2-B平台及一站式技术资料库，由 全球顶尖半导体芯片厂商英飞凌(Infineon)主办。 英飞凌汽车电子生态圈已开通微博和微信，欢迎在官网扫描订阅。
有一个专用的跛行回家引脚LHI，它使得输入引脚可被直接用作四个输出的专用驱动器。 芯片可对负载进行全面诊断，即负载开路和短路检测。 SPI诊断位显示可能会发生的闩锁故障情况。 对每个输出级都进行了保护，以防止短路。如果发生过载，受影响的通道关断。每个通道都有温度传感器， 以便发生过温时保护器件。 器件具有两条供电线路。模拟电源提供5V供电，而数字电源的供电范围极广，从3.0V到5.5V。 功率晶体管是一个N通道的垂直功率MOSFET。输入兼容接地的CMOS。 该芯片采用SMART Power 技术进行了单片集成。 在有关PCB布局的改进方面，则将所有的输出引脚都安装在了芯片的同一侧。另一侧则将信号收集到微控器。
PG-SSOP-24-7
描述 SPIDER-TLE7240SL是8通道低边开关,采用PG-SSOP-24-7封装,具有嵌入式保护功能。 针对在汽车环境中应用的继电器驱动器而特别设计。 利用串行外设接口（SPI)控制并诊断器件和负载。对于直接控制及PWM，共有4个可用的输入引脚。 该芯片是单片集成。功率晶体管是一个N通道的MOSFET。
数据手册
4
版本1.4,2014/10/10
2 功能框图
增强型SPI继电器控制驱动 SPIDER - TLE 7240SL
功能框图
图 1 SPIDER - TLE 7240SL 功能框图
BOSCH-全系列报警系统
Bosch Security Systems reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.
博世安保系统有限公司
防盗报警系统
Security Systems
Bosch Security Systems reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.
Bosch Security Systems reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.
入侵报警探测器
DS940T被动红外探测器
最通用的被动红外探测器 FSP处理技术 动态温度补偿技术 安装灵活简单，省时省力 外观小巧美观 防气流/昆虫设计 探测范围 12m X 12m 性价比高，适合家庭使用
Bosch Security Systems reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parti动红外探测器
EDCS-7240 _4U25与6U20_使用说明书2.00(07.11.14)
CANL 2
G00 3
G00
G00
图 2-1 CAN 通讯连接示意图
R G00
注： a.在一个系统的整个 CAN 通讯网中，装置端只能装接 1 只 120Ω的电阻。因为通讯总线加匹 配电阻可以使其成为回路，有效防止通讯总线上产生自激振荡，而影响通讯效果。 b.通讯网络中的屏蔽地 G00 应与计算机的屏蔽地相接。 c.上图接线是以 PCL-841CAN 总线通信卡为例。
实际应用中 RS-485 组网有多种拓扑结构，以下图 2-2 以 RS-422/485 通信卡（PCL-745）为例。 线形连接，就是从上位机开始自近及远将多台 EDCS-7000 系列装置一个接一个连入网络，这 种连接方式适合装置装置较为集中，未来又有扩展需要的场合。如图 2-2 所示。 图中 Rt 为防反射电阻。反射电阻值的大小必须与所用电缆的阻抗相匹配。
35kV 及以下双绕组变压器
电容器 厂用电 大、中型异步电动机 大、中型同步电动机 110kV 及以下线路，具有距离保护（最 短可保护 1 公里）、高频保护、录波功 能。 110kV 及以下线路，带 11 次谐波监视 及低周低压解列。 110kV 三绕组变压器 110kV 三绕组变压器（最大四侧） 110kV 三绕组变压器（最大五侧） 需要非电量保护的场合 110kV 变压器后备保护、测控 110kV 及以下单母线、单母线分段、 双母线、双母线四分段，且带旁母运 行的主接线型式。 100MW 及以上发变组、发电机 100MW 及以上发变组、发电机 200MW 及以下发变组、发电机
110kV 线路保护装置
EDCS-7220 EDCS-7230A EDCS-7230B EDCS-7230G EDCS-7230F EDCS-7240
波士锋（Bosch）电子产品说明书：KGN36NLEA 低噪声自由立体冰箱
Product information sheetCOMMISSION DELEGATED REGULATION (EU) 2019/2016Supplier’s name or trademark (a) (b) :BoschSupplier’s address (a)(b) :BSH Hausgeräte GmbH, Carl-Wery-Str. 34, 81739 Munich, Germany Model identifier (a) :KGN36NLEAType of refrigerating appliance:Low-noise appliance:No Design type:Free-standingWine storage appliance:No Other refrigerating appli-ance:NoGeneral product parameters:Parameter Value Parameter ValueOverall dimensions (milli-metre) (a) (b)Height1860Total volume (dm3 or l)305 Width600Depth660EEI100Energy efficiency class E (c)Airborne acoustical noise emissions (dB(A) re 1 pW)42Airborne acoustical noiseemission class D (a)Annual energy consump-tion (kWh/a)239Climate class:Extended temperate,Temperate, Subtropical,tropicalMinimum ambient temper-ature (°C), for which the refrigerating appliance is suitable 10 (c)Maximum ambient temper-ature (°C), for which therefrigerating appliance issuitable43 (c)Winter setting NoCompartment Parameters:Compartment typeCompartment parameters and valuesCom-part-mentVolume(dm3 orl)Recommended temperat-ure setting for optimisedfood storage (°C)These settings shall notcontradict the storage con-ditions set out in Annex IV,Table 3Freezingcapacity(kg/24 h)Defrostingtype(auto-de-frost = A,manualdefrost =M)Pantry No----Wine storage No----Wine storage 2No----Wine storage 3No----Cellar No----Fresh food Yes216.04-A Chill No----0-star or ice- making No----1-star No----2-star No----3-star No----4-star Yes89.0-1810.0A 2-star section No----Variable temperature com-partment ---(for 4-starcompart-ments) or --For 4-star compartmentsFast freeze facility YesFor wine storage appliancesNumber of standard wine bottles-Light source parameters (b)(d):Type of light source LEDEnergy efficiency class GMinimum duration of the guarantee offered by the supplier (a)(b) :24 monthsAdditional information (a)(b) :Weblink to the supplier’s website, where the information in point 4 of Annex II of Commission Regulation (EU) 2019/2019 is found: /energylabel(a) this item shall not be considered relevant for the purposes of Article 2(6) of Regulation (EU) 2017/1369.(b) changes to these items shall not be considered relevant for the purposes of paragraph 4 of Article 4 of Regulation (EU) 2017/1369.(c) if the product database automatically generates the definitive content of this cell the supplier shall not enter these data.(d) as determined in accordance with Commission Delegated Regulation (EU) 2019/2015.。
BOSCH解码器操作说明
解码器操作说明主要技术指标：▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁·输入电源：220V AC·云台电源供应：24V AC 或 220V AC 可选·光圈/焦距/变焦电源供应：总值 180mA 12V DC·喷水/雨刷/摄像机/红外灯电源供应：24V AC 或 220V AC 可选·控制端子AUTO为云台自动运行控制端·通信电气接口协议：RS-485·工作环境温度：0℃～50℃·尺寸（长×宽×高）：265×185×96·重量：2Kg功能说明：▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁·本解码器可控制24V AC 或 220V AC型云台1．当控制24V AC型云台时，其电源由解码器提供。
解码器提供电源的最大输出功率为45W，此时，需将解码板上的跳线器JP3、JP4分别短接即可。
特别注意：在控制24V AC型云台时，解码板上标有“PTL”与“PTN”的接线端子不得外接任何输入电源，否则可能损坏解码器2．当控制220V AC型云台时，云台电源由外部提供，此时，需将解码板上的 跳线器JP3、JP4均断开，否则将损坏解码器。
外部电源由解码板上标有 “PTL” 与“PTN”的接线端子输入3．解码器出厂默认值：控制24V AC型云台4．当解码器控制24V AC型云台的功率大于45W或者控制其它类型电压的云台时，只需要将解码器上标有“JP3”、“JP4”的跳线器断开，将AC24V大功率电源或其它对应于负载电压类型的电压从解码板上标有“PTL” 与“PTN”的接线端子输入即可·云台控制接线：“PAN RIGHT”为云台水平向右，“PAN LEFT”为云台水平向左，“TILTUP” 为云台垂直向上，“TILT DOWN”为云台垂直向下，“AUTO”为云 台自动控制端，“PTN”为云台控制公共端·喷水/雨刷/摄像机/红外灯控制电压：24V AC 或 220V AC可选1．当采用24V AC控制时，其电源由解码器提供，解码器提供电源的最大输出功率为45W，此时，需将解码板上的跳线器JP1、JP2分别短接即可。
博世主机说明书
八 。通用码权限编程（3421-3424） ________________________________________________ 34
九、辅助总线输出编程(4019-4020) __________________________________________________ 34 9.1 确定是否使用 DS7412 向外发送哪些事件 _______________________________________________ 34 9.2 数据流持性编程 ____________________________________________________________________ 34 9.3 打印机回车/换行控制 ________________________________________________________________ 35
三、分区编程 ____________________________________________________________________ 29 3.2 确定哪些防区属于哪个分区(0287-0410) ___________ 30 3.3 键盘的分区管理 ___________________________________________________________________ 30
四、 防区旁路编程(2721-2724) _____________________________________________________ 31
五、强制布防和接地故障检测编程(2732) _____________________________________________ 33
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DS7240简易说明书
一、键盘编程进入、退出、恢复出厂设置
（1）进入安装编程模式：
系统在撤防状态（所有分区）
输入安装员密码（出厂值为9876）
按#41，键盘显示功能菜单
按8，进入键盘编程模式，键盘显示软件版本DS7420 Revision V2.1，并自动跳到地址0000的位置，显示Adr.0000 D=0
按7240# 1*进入高级编程状态
（2）退出编程模式
按#持续3秒，退出编程，数据不保存
按*持续3秒，退出编程，数据保存
（3）恢复出厂设置
在高级编程状态下，输入2944# 1*
二、操作说明
出厂用户1的密码为1234
日期时间设定：#45，输入时间和日期（DD/MM/YY HH:MM），每次断电后重新上电要重新设定时间
全部布防：输入密码+按布防键
强制布防：输入密码+按布防键2次
撤防/解除报警：输入密码+按撤防键
旁路防区：按旁路键，输入防区号（1-40）+*进行旁路，按#退出
查看报警记录：#40进入查看，按#退出
查看系统故障：#42进入查看，按#退出
查看防区故障：#48进入查看，按#退出
系统测试：按41进行测试，按#退出
重置系统：#47或长按复位键
三、键盘编程
进入高级编程状态后操作，每一个编程地址由4位数字组成（0-9999），每个编程地址都有一个编程值（0-15）。
（1）设置中心电话号码第一中心：0000-0031,0032-0063（以87504321八位号码为例）
第二中心：0066-0097,0098-0129
（2）设置接收机报告格式（需与接警中心确认具体报告格式，以下以Contact ID格式为例）
设置接收机1报告格式：0064# 2*
设置接收机2报告格式：0130# 2*
[说明] 格式代码定义：1：保留；2：Contact ID；3：SIA 300；4：Basec Pager；7：个人拨号格式；11：SIA 300（带文本）
（3）设定用户编号（需与接警中心确认具体用户编号，以下以1204为例）
（4）设定防区功能（以下只列出1-8防区，其他请参与附带安装手册）
（5）设定进入退出延时时间
（6）设定警号输出时间
地址：1040，编程值：0-15分钟。
（缺省值为6分钟）
如果要设置报警输出口1的输出时间小于1分钟，进行下一步操作：
编程代码：1047#5*（极性设为“常开，单击低电平（全部延
时）”），1048#2*（单击时间基数设为“1秒”）；1049#1*，1050#5*（以15秒为例：两个地址位分别设为1和5）
（7）设定电话线故障报警
地址：0220，编程值：0-15。
（启用此功能:0220#7*）
0=无电话线监视功能
1=启动监测功能（键盘显示系统故障&鸣叫）
2=触发盗警&警灯（全部布防/周界布防）
4=触发盗警&警灯（撤防）
8=保留
（8）设定主板自带防区的EOL电阻值选项
地址：1026，编程值0-6。
0=无阻值4=2K2&3K65，双防区
1=1K 5=包括有线防拆回路，单有线防拆探测器2=2K2 6=包括有线防拆回路，多有线防拆探测器
3=3K65
（13）密码长度
地址0379，默认4
（14）修改安装员密码
地址：0383-0389，默认9876543
（15）修改用户密码
地址：0390-0396，默认1234567
（16）自动测试报告选项
地址：0249，选4
（17）自动测试报告时间
0250-0253分别设置时时分分，以12:00为例，设为：
0250#1*，0251#2*，0252#0*，0253#0*
（18）自动测试报告时间间隔
地址：0254，编程值：2
其中：0=无测试报告，1=每隔1小时发送测试报告；2=每隔1天发送测试报告；3=每隔7天发送测试报告；4=每隔28天发送测试报告
（18）交流电上报间隔：21
地址[0242]＝0-15（时间＝选值×16 分钟）
地址[0243]＝0-15（单位为分钟）
（19）恢复出厂值
地址[2944] 输入1即可。
