神华国能焦作电厂化学在线分析仪表检修、校准、维护规范（原理）编写：马志国审核：批准：`目次前言1、氢纯度分析器12、电导式分析仪表（在线电导率仪、酸碱浓度计） 23、电位式分析仪表（在线酸度计、钠离子监测仪） 64、电流式分析仪表（在线溶解氧表、联氨表）95、光学式分析仪表（在线硅表、磷表）126、湿度分析仪表13前言根据中华人民共和国电力行业标准DL/T 677-1999《火力发电厂在线工业化学仪表检验规程》，参照《火力发电厂热工自动化设备检修、运行维护规程》（试行稿），结合化学分析仪表的实际情况，编写《火力发电厂化学分析仪表检修、校准、维护规范》，以作为化学分析仪表的检修、校准、运行维护管理准则，使其在线连续运行的分析仪表的测量数据能准确、可靠地安全投运，提高化学监督水平，以保证本厂汽轮发电机组设备的安全和经济运行。
1 氢纯度分析器1.1 氢纯度分析器的检修1.1.1 检修项目和质量要求1.1.1.1 一般检查a) 吹扫管道：用氮气吹扫管道系统，保证其干燥无油无其它机械杂质。
b) 抽气流量调整组件的检修：更换过滤器中的变色硅胶干燥器，清扫过滤器；清洗流量计，使流量计达到分度清晰，浮子上下灵活，严密不漏。
c) 转换器检修：清扫表内积灰，清洗进气、排气管中的滤网；检查各元器件及连接导线有无损坏、松脱等现象；d) 气路系统严密性检查：对系统施加1.5倍工作压力，保持10分钟，其压力降不应超过试验压力的0.5%。
1.1.1.2 绝缘检查用250V绝缘表测量电路对线路、外壳的绝缘电阻，应不小于2MΩ。
1.2 氢纯度分析器的校准1.2.1 整套仪表的校准和技术标准1.2.1.1 传感器送专业检定部门或制造厂检验。
1.2.1.2 校准前检查性校验通电预热30min后，用氢含量为测量上限和下限的标准气体通入仪表，进行校准前检查性校验。
1.2.1.3 上限、下限和报警点调整a) 若检查性校验中示值基本误差值大于允许基本误差值的2/3，则用氢含量为测量上限和下限的标准气体通入仪表，调校仪表的上限和下限。
化工仪表日常维护作业步骤和操作规程
化工仪表日常维护作业步骤和操作规程一、巡回检查仪表维护人员根据所辖责任区仪表分布情况，选定最佳巡回检查路线，每天至少巡回检查一次。
巡回检查时，应向当班控制室操作人员了解仪表运行情况，并做好巡检记录。
1、查看仪表指示、记录是否正常，现场一次仪表（变送器）指示和控制室显示仪表、调节仪表指示值是否一致，调节器输出指示和调节阀阀位是否一致；2、查看仪表电源电压是否在规定范围内、气源（0.14MPa）是否达到额定值；3、检查仪表保温、伴热状况；4、检查仪表本体和连接件损坏和腐蚀情况；5、查看仪表完好状况，即铭牌应清晰无误，零部件应完好齐全，紧固件应接触良好，端子接线应牢靠，可调件应处于可调位置，密封件应无泄漏。
6、查看设备及环境，要整齐、清洁，符合工作要求，即整机应清洁、无锈蚀，漆层应平整、光亮、无脱落，仪表管线、线路铺设整齐，管路、线路标号应齐全、清晰、准确。
二、定期排污定期排污主要有两项工作，其一是排污，其二是定期进行吹洗。
1、排污：排污主要是针对压力变送器、差压变送器等仪表，由于测量介质含有粉尘、油垢、微小颗粒等在导压管内沉积（或在取压阀内沉积），直接或间接影响测量。
2、吹洗：吹洗是利用吹气或冲液使被测介质与仪表部件或测量管线不直接接触，以保护测量仪表并实施测量的一种方法。
吹洗应注意以下事项：2.1.吹洗气体或液体必须是被测工艺对象所允许的流动介质，不与工艺介质发生化学反应，清洁，不含固体颗粒，无腐蚀性，流动性好；2.2.吹洗液体供应源应充足可靠，不受工艺操作影响；2.3吹洗流体的压力应高于工艺过程在测量点可能达到的最高压力，保证吹洗流体按设计要求的流量连续稳定地吹洗；2.4采用限流孔板或带可调阻力地转子流量计测量和控制吹洗液体或气体的流量；2.5.吹洗流体入口点应尽可能靠近仪表取源部件，以便使吹洗流体在测量管线中产生的压力降保持在最小值；2.6.为了尽可能减小测量误差，要求吹洗流体的流量必须恒定。

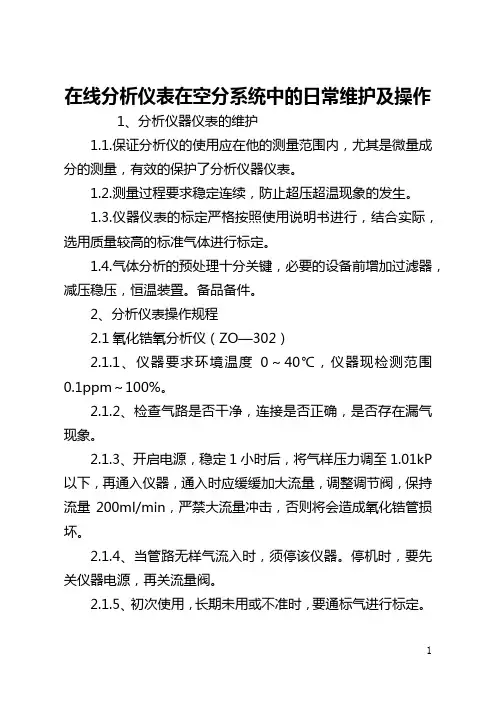

在线分析仪表在空分系统中的日常维护及操作(全文)
在线分析仪表在空分系统中的日常维护及操作1、分析仪器仪表的维护1.1.保证分析仪的使用应在他的测量范围内，尤其是微量成分的测量，有效的保护了分析仪器仪表。
1.2.测量过程要求稳定连续，防止超压超温现象的发生。
1.3.仪器仪表的标定严格按照使用说明书进行，结合实际，选用质量较高的标准气体进行标定。
1.4.气体分析的预处理十分关键，必要的设备前增加过滤器，减压稳压，恒温装置。
备品备件。
2、分析仪表操作规程2.1氧化锆氧分析仪（ZO—302）2.1.1、仪器要求环境温度0～40℃，仪器现检测范围0.1ppm～100%。
2.1.2、检查气路是否干净，连接是否正确，是否存在漏气现象。
2.1.3、开启电源，稳定1小时后，将气样压力调至1.01kP 以下，再通入仪器，通入时应缓缓加大流量，调整调节阀，保持流量200ml/min，严禁大流量冲击，否则将会造成氧化锆管损坏。
2.1.4、当管路无样气流入时，须停该仪器。
停机时，要先关仪器电源，再关流量阀。
2.1.5、初次使用，长期未用或不准时，要通标气进行标定。
2.1.6、温控精度：750℃±3℃；预热时间：1h；2.2热导分析仪（RQD-101）2.2.1、本仪器要求环境温度5℃～45℃，相对湿度≤90%，现检测范围0～20%。
2.2.2、检查气路是否清洁，是否漏气，连接是否正确。
2.2.3、仪器启动前必须先接通气路，（切勿在无气的情况下运行，以免烧坏检测元件）再通电。
一般不超过半个小时，仪器即可恒温，但对仪器校准或投运应在预热3小时后。
2.2.4、样气要求温度5～40℃，压力0.6kP≤P≤20kP，流量稳定在200ml/min。
检查流量计指示是否正常，干燥过滤器是否污染，管道是否被堵塞。
2.2.5、当管路无样气流通时，停该仪器。
停机时，先关电源，再停气。
2.2.6、初次使用，长期未用或读数不准时，要进行标定。
2.2.7、每隔一定的时间间隔需要对管路进行一次密封性检查。
仪表维护检修规程
仪表维护检修规程1 目旳为了我厂仪表对旳指示，保证生产正常进行，为了规范仪表工规范作业。
特制定本制度。
2 范围本规程规定了工业用热电阻旳维护、检修、投运及其安全注意事项详细技术规定和实行程序。
本规程合用于化工装置中在线使用旳铂热电阻（如下简称热电阻），其他型号热电阻亦应参照使用。
3职责3.1生产调度技术部负责本制度旳编制。
3.2电仪维修车间负责本制度旳贯彻执行。
3.3电仪维修车间检修班组负责按照本制度进行有关旳检修活动。
4控制规定4.1 基本工作原理热电阻是运用物质在温度变化时自身电阻也伴随发生变化旳特性来测量温度旳。
4.1.1 编写根据：依化工部《设备维护手册》及随机资料编写。
4.1.2 检修周期与内容热电阻每12个月进行一次检修，一般与厂年度大修同步进行。
检修内容：4.1.3 检查保护套管与否破损、积水、锈蚀。
4.1.4 检查热电阻接线与否松动或损坏。
4.1.5 检查热电阻与保护套管之间旳绝缘电阻。
4.2 一般规定4.2.1 维修人员应具有如下条件：4.2.2 理解工艺流程及该热电阻在其中旳作用。
4.2.3 掌握电子技术基础、化工测量仪表及维修等方面旳理论知识。
4.2.4 掌握热电阻维护、检修、投运及常见故障处理旳基本技能。
4.2.5 掌握常用测试仪器旳使用措施。
4.2.6 安全注意事项4.2.7 维护安全注意事项4.2.7.1 维护必须由两人以上作业4.2.7.2 影响工艺控制时应与操作人员联络，并采用对应安全措施。
4.2.8 检修安全注意事项4.2.8.1 检修时要办理检修工作票。
4.2.8.2 不得带压拆卸热电阻保护套管。
4.2.8.3 不得随意碰撞电阻体，以免损坏热电阻元件。
4.2.8.4 带联锁或阀位调整旳热电阻，检修时必须先解除联锁。
4.2.9 投运安全注意事项4.2.9.1 投运必须由两人以上作业。
4.2.9.2 投运前应与工艺人员联络。
4.2.9.3 带联锁或阀位调整旳热电阻，待温度值稳定后方可投入联锁。
在线仪器的保养维护及故障维修
在线仪器的保养维护及故障维修一、CODcr200国能进水在线自动分析仪
１、故障维修
仪器在异常时会蜂鸣报警，并中断所有正在运行的程序，直到排除仪器故障
ａ.定期检查并补充各试剂。
ｂ.定期检查废液瓶内废液的存量，并及时处理排除，切勿造成废液溢流。
ｃ.定期检查潜水泵进出水口，并确保顺畅。
ｄ.定期检查计量管洁净程度，当计量高位或低位信号任意一路信号于600时，请执行“即刻清洗”，如清洗结束后，计量管仍然无法清除干净，请光机后把计量管拆下手动刷洗。
ｅ．配置试剂时，一定要按照说明书的配置方法进行，否则有可能在加热内产生黑红色不容结晶，严重时将会造成设备管路堵塞。
ｆ.定期（如每月）取一杯开水置于铬试剂和废液管路，手动启动快正转和快反转反复冲洗管路和阀体，防止长期使用中，重铬酸钾等在管路或阀体内产生结晶而堵塞。
四、港能出水氨氮（水杨酸比色法）自动分析仪
１、故障维修
仪器在异常时会蜂鸣报警，并中断所有正在运行的程序，直到排除仪器故障
a、定期检查并补充各试剂。
b、定期检查废液瓶内废液的存量，并及时处理排除，切勿造成废液溢流。
c、定期检查潜水泵进出水口，并确保顺畅。
d、定期检查计量管洁净程度，当计量高位或低位信号任意一路信号低于600时，请执行“即刻清洗”，如清洗结束后，计量管任然无法清除干净，请光机后把计量管定期检查并补充各试剂。
拆下手动刷洗
e、配置试剂时，一定要按照说明书的配置方法进行，否则有可能产生沉淀，严重时将会造成设备管路堵塞或不显色。
f、本仪器的清洗效果一般，建议取消自动清洗设置。
当设备计量管较脏时，请及时进行手动刷洗。
在线化学分析仪表检修维护规程概要
神华国能焦作电厂化学在线分析仪表检修、校准、维护规范（原理）编写：马志国审核：批准：`目次前言1、氢纯度分析器 12、电导式分析仪表（在线电导率仪、酸碱浓度计） 23、电位式分析仪表（在线酸度计、钠离子监测仪） 64、电流式分析仪表（在线溶解氧表、联氨表） 95、光学式分析仪表（在线硅表、磷表） 126、湿度分析仪表 13前言根据中华人民共和国电力行业标准DL/T 677-1999《火力发电厂在线工业化学仪表检验规程》，参照《火力发电厂热工自动化设备检修、运行维护规程》（试行稿），结合化学分析仪表的实际情况，编写《火力发电厂化学分析仪表检修、校准、维护规范》，以作为化学分析仪表的检修、校准、运行维护管理准则，使其在线连续运行的分析仪表的测量数据能准确、可靠地安全投运，提高化学监督水平，以保证本厂汽轮发电机组设备的安全和经济运行。
1 氢纯度分析器1.1 氢纯度分析器的检修1.1.1 检修项目和质量要求1.1.1.1 一般检查a) 吹扫管道：用氮气吹扫管道系统，保证其干燥无油无其它机械杂质。
b) 抽气流量调整组件的检修：更换过滤器中的变色硅胶干燥器，清扫过滤器；清洗流量计，使流量计达到分度清晰，浮子上下灵活，严密不漏。
c) 转换器检修：清扫表内积灰，清洗进气、排气管中的滤网；检查各元器件及连接导线有无损坏、松脱等现象；d) 气路系统严密性检查：对系统施加1.5倍工作压力，保持10分钟，其压力降不应超过试验压力的0.5%。
1.1.1.2 绝缘检查用250V绝缘表测量电路对线路、外壳的绝缘电阻，应不小于2MΩ。
1.2 氢纯度分析器的校准1.2.1 整套仪表的校准和技术标准1.2.1.1 传感器送专业检定部门或制造厂检验。
1.2.1.2 校准前检查性校验通电预热30min后，用氢含量为测量上限和下限的标准气体通入仪表，进行校准前检查性校验。
1.2.1.3 上限、下限和报警点调整a) 若检查性校验中示值基本误差值大于允许基本误差值的2/3，则用氢含量为测量上限和下限的标准气体通入仪表，调校仪表的上限和下限。
在线分析仪检修规程
在线分析仪标准规程第一节 工业气相色谱仪1.总则1.1主题内容与适用范围1.1.1主题内容本节规定了化工生产过程中所使用的工业气相色谱仪的维护检修规程。
1.1.2适用范围本节规程适用于ABB公司的VISTA2000型色谱仪，其他同类仪器可参考使用。
1.2编写修订依据本节的编写主要参考了ABB公司的VISTA2000型色谱仪的技术说明和参考资料。
1.3简介色谱仪是目前应用广泛的在线分析仪之一，它是一种大型、复杂、涉及多门学科、技术难度较大的分析仪器在，但以其选择性好、灵敏度高、分析速度快和多组分分析等优点而被广泛应用。
色谱分析系统主要由以下几部分组成，如图5-1-1所示。
图5-1-1 色谱仪的基本组成1.3.1样品处理系统1.3.1.1取样装置：快速从工艺流程中取出具有代表性的样品，且不使样品失真。
1.3.1.2样品预处理系统：使样品符合色谱仪分析和检测要求，包括：降压、稳压、稳流、保温、降温、除尘、除水、干燥、清除对仪表有害的非待测物质等。
1.3.1.3样品后处理系统：对快速回路、旁路回路等排出的样品进行回收、放大气、放火炬等处理。
1.3.2分析器1.3.2.1恒温炉：给分析器提供恒定的温度(如：空气浴加热、PID控制)1.3.2.2进样阀：周期性向色谱柱送入定量样品，且要求进样期间不改变样品的相态。
1.3.2.3色谱柱系统：利用各种物理和化学方法将混合组分分离。
色谱柱有：填充柱、微填充柱、毛细管柱等。
1.3.2.4检测器：根据某种物理和化学原理将分离后的组分浓度信号转换成相应的电信号。
常用的检测有：TCD(热导检测器)、FID(氢火焰检测器)等。
1.3.3控制器控制器主要有以下作用：a.控制采样阀及柱切阀的动作；b.控制恒温炉或程序炉的温度；c.处理检测器的信号；d.压力控制、电源系统、DCS和PC机通信等。
2.ABB Vista 2000型工业色谱分析仪说明：因ABB Vista 2000型工业色谱分析仪的随机压力表及各种资料均以psig作为压力单位，为方便使用者在实际应用中进行压力设定和调整，故在其检修规程中出现的压力值均有两种表示单位（一种为国际单位制，一种用psig作为压力单位）。
化工在线分析仪表日常维护管理方法
化工在线分析仪表日常维护管理方法1、注重日常检修与维护在线分析仪表作为当前化工企业内的关键设备，日常维护管理能大大提高仪表可靠性，在化工企业内为提高在线分析仪表的使用效果，需从思想上重视日常检修与维护，并立足企业情况增大在日常检修与维护中的投入。
一些在线分析仪表在长时间使用的过程中，可能会发生结焦、堵塞、显示等问题，这些问题主要由以下因素所导致：线路出现异常、电子零部件损坏或者老化；预处理系统存在异常情况；仪表操控程序问题。
为降低在线分析仪表的故障概率，化工企业内的相关人员应重视对仪表的日常检修与维护，尽可能增加检修与维护频次，通过检修与维护解决仪表所存在的相关问题。
2、提升运维管理人员专业技能化工企业内的在线分析仪表维护与管理工作一般会交由专业人员来负责，因此，运维人员的专业素质是影响仪表维护管理水平的重要因素。
化工企业需充分意识到人员素质在仪表维护与管理中的重要作用，将人员培训作为常态化工作，结合行业内对在线分析仪表维护管理提出的新要求，定期或不定期展开专业化培训，在培训工作中向这些岗位人员传授在线分析仪表维护管理的理念、方法，提高人员的专业素质与水平。
当然，在培训工作中也需向这些岗位人员传授责任意识，使这些人员可在岗位中切实履行其职责，全面遵守仪表维护管理的相关规定，解决仪表方面的各种问题。
3、建立备件台账化工在线分析仪表的日常维护与管理中，做好备件台账也是关键性任务，企业需根据自身的情况，将此项工作交由专业人员来负责，这些专业人员需根据在线分析仪表的类型、使用情况，清晰掌握仪表的型号、物料码、设备功能位置关联等，并密切关注市场上零部件的价格、型号等变化情况，根据生产厂家所提供的部件清单、供货周期，做好备件台账，在其中整合备件的相关信息，为有关人员的维护管理工作提供参考。
4、建立物料消耗清单化工企业的生产中，各类化工在线分析仪表在应用时往往存在物料消耗情况，为此，相关管理人员在仪表的日常管理与维护中，应建立完善可行的物料消耗清单。
分析仪器安全操作及保养规程
分析仪器安全操作及保养规程随着科学技术的不断发展，分析仪器已成为实验室中重要的工具之一，因此，我们需要学习如何安全操作和保养分析仪器以确保实验室工作的顺利进行。
以下是分析仪器安全操作及保养规程，希望对大家有所帮助。
一、操作前准备1.了解仪器的基本原理在使用分析仪器之前，必须了解其基本原理和操作方法，否则使用过程中会出现错误，甚至不能正常操作。
2.检查仪器状态在操作分析仪器之前，必须检查仪器状态是否正常，例如是否有损坏、是否需要更换部件等。
3.观察细节在工作之前仔细观察每个细节，如按照使用手册操作是否正确，仪器的零部件是否完好无损等。
二、操作注意事项1.操作时要保持清洁在操作分析仪器之前，必须确保工作台面、仪器和操作用品的清洁。
2.操作时佩戴实验室衣服和眼镜在操作之前，应佩戴实验室衣服和防护眼镜，避免仪器出现故障或机械事故时伤及自己。
3.使用正确的试剂和药品使用分析仪器时一定要使用正确的试剂和药品，以免仪器出现故障或者误差。
4.不要随意拆卸和组合零部件为了防止产生误差和影响仪器的使用寿命，在任何情况下都不要随意拆卸和组合分析仪器的零部件。
5.遵守实验室安全规定在进行任何实验室操作过程中，都必须遵守实验室安全规定，如有异常现象，应立即停止操作，以防意外发生。
三、分析仪器保养规程如果分析仪器的使用周期过长，或者操作不当，会使仪器失去一些精度和准确性，此时需注意仪器的保养和维护。
1.保持仪器干燥由于大部分分析仪器使用电子元件，所以长期使用时可能会受到腐蚀或者损坏。
因此，在实验室使用分析仪器时，注意把分析仪器保持干燥。
2.定期清洁在仪器使用之后，应尽可能地把仪器内部的灰尘清洁干净，这样可以保证仪器的工作效率和精度。
3.定期更换零部件随着使用时间的延长，分析仪器内部零部件会进行不同程度的磨损，因此，需要定期更换零部件，以保证仪器的正常工作。
4.定期校准仪器分析仪器的精度可能会因为使用时间的增加而下降，因此，需要定期校准仪器。
在线氮磷分析仪安全操作及保养规程
在线氮磷分析仪安全操作及保养规程一、操作规程：1.操作人员应穿戴个人防护装备，包括实验手套、护目镜和工作服等。
2.操作前应确保分析仪处于稳定的电源供应范围内，并进行必要的仪器校准与调试工作。
3.使用前，操作人员应对仪器进行仔细的检查，确保分析仪的所有部件都处于正常工作状态。
4.操作人员必须熟悉操作手册，了解仪器的使用方法和注意事项。
5.操作人员应遵守正确的样品处理方法，将待分析的水样正确取样，并按要求存放。
6.操作人员应按照操作手册的指导，正确调整分析仪的参数和设定各项分析条件。
7.在使用仪器时，严禁将手指或其他物体接近仪器的工作部件，以免发生危险。
8.每次操作结束后，应彻底清洁仪器，包括吹扫管道，清洗反应池等，以确保下次使用时的准确性和稳定性。
9.严禁在使用分析仪时饮食、吸烟、喝水等，杜绝一切可能造成仪器受污染的行为。
10.每次使用结束后，应及时排空仪器中的废液和废样，保持仪器的干净整洁。
二、保养规程：1.每天使用结束后，应按照操作手册的要求对仪器进行必要的清洁和保养。
2.定期检查仪器的供电线路是否破损，如有损坏应及时更换。
3.定期检查仪器的机械传动部分是否正常运行，如发现异常应及时进行维修或更换。
4.定期对仪器进行校准，确保仪器的分析准确性和稳定性。
5.保持仪器处于干燥、通风、无尘、无酸碱气体等环境中，避免仪器受潮、受灰尘污染等。
6.定期对仪器进行保养，清理仪器表面、探头、仪器内部以及管道等部件，确保仪器的清洁与卫生。
7.定期更换仪器的耗材、试剂和标准物质，以保持分析准确性和稳定性。
8.妥善保管仪器的使用记录、维修记录和校准记录，方便仪器维护和日常管理。
9.定期进行仪器的定期保养与检修，确保仪器的正常运行和使用寿命。
10.对于长时间不使用的仪器，应进行特殊保养，比如断电、清洁、封存等，以保证再次使用时的准确性和稳定性。
通过遵守以上的操作和保养规程，操作人员能够高效、安全地操作在线氮磷分析仪，同时延长仪器的使用寿命和性能稳定性。
仪表设备维护检修规程(在线分析仪表)
仪表设备维护检修规程第五节在线分析仪表1 总则1.1 主题内容与适用范围1.1.1 主题内容本节规程规定了兴发金冠化工有限公司常用在线分析仪表的技术标准、使用维护、标定校准和启动注意事项的内容及方法。
1.1.2 适用范围本节规程适用于NOx分析仪、SO2分析仪、PA200-CY型氧分析仪、PA200-DH型氧分析仪、PA200-GXH 型气体分析仪、氮气分析仪、工业酸度计、工业电导仪、气相色谱仪、可燃性、有毒性气体报警仪的维护与校正。
1.2 编写及修订依据编写及修订参考了上述仪表的有关资料、说明书。
2 NOx分析仪2.1 主题内容与适用范围本规程规定了NOx分析仪的维护、校正、启动的具体技术要求和实施程序。
本规程适用兴发金冠化工有限公司亚砜车间生产装置使用的岛津URA-208气体分析仪。
2.2 主要技术参数测定物：NOx（气态），O2（气态）；测定范围：NO 0-4200mg/Nm3，O2 0-20.8~21%；电源：100VAC±10%；输出信号：4-20mADC；2.3 维护2.3.1 巡回检查。
每班至少进行两次巡回检查，内容包括；a.查看仪表运行情况，有无报警，观察仪表显示屏的显示是否正常，输出与示值是否相符。
b.查看仪表测定数据是否正常。
向工艺人员询问分析仪指示是否在正常范围内，如果超出正常范围，需协同工艺人员查找、分析原因，解决异常。
c.查看仪表相关耗材是否需要更换，查看预处理系统中的气液分离器中(如有)带水情况，如果带水较多，需进行处理。
d.查看气路管道是否密闭，有无脏污，伴热管加热是否正常，排液管线是否通畅。
e.查看在线监测室空调运行是否正常。
f.发现问题应及时处理，并做好巡回检查记录。
2.3.2 定期维护定期维护内容；a.每班做好运行情况的检查记录。
b.每周进行一次仪表清洁工作。
c.每月对仪表进行一次校正，并记录、制表，以备查询。
d.定期对损耗耗材进行更换。
2.4 仪器校正2.4.1 标定的准备工作首先准备对URA-208气体分析仪的操作面板进行操作，将光标移动到“校正条件”按ENT键进入校正条件界面，根据标气铭牌上的浓度输入到界面中的相应气体跨度上，如需要调整，按+ -键进行调整，调整结束后按ENT键进行确认。
在线化学仪表检修维护管理规定
在线化学仪表检修维护管理规定1、编制目的为了提高我公司在线化学仪表测量准确性和可靠性，规范在线化学仪表的检修维护，特制定在线化学仪表定期工作及日常维护管理规定。
2、职责分工2.1 维护项目部2.1.1执行附件1、2所列维护要求和定期工作细则。
2.1.2 进行仪表定期检查校验工作前联系化学运行人员，并通知生技部点检。
2.1.3 定期工作要按照要求日期进行，如有特殊情况，及时联系生技部相关负责人说明原因。
2.1.4 每次执行定期工作前，应提前检查各药剂及标准溶液是否充足，对于缺少的药剂及时通知化验室进行配制（校验用的标准溶液使用期限不得超过两个月）。
2.1.5 工作内容要严格按照文件包执行，参照中国电力行业标准在线化学仪表检验规程和仪表说明书有关标准，严禁差项、漏项（参见附件2），对定期检查校验发现的问题，及时处理，需要更换备品备件的设备，要联系生技部相关负责人到现场确认。
工作完毕后，做好相关记录。
2.1.6 所有化学分析仪表均应制定专人进行定期维护保养，及时更换硅表、钠表药品和氢电导阳离子交换树脂（参见附件1）。
2.1.7 化学分析仪表的日常维护采用巡检制，所有发现的问题、及时处理，缺陷应在巡检卡上做好记录，以备查阅。
2.1.8仪表设备运行中发现问题应随时进行检查校验并做好相关记录。
2.1.9维护人员配合运行人员做好在线仪表、阳离子交换树脂的再生工作；机组投入运行8小时内，维护项目部仪表维护人员需将钠表和硅表投入。
2.2发电运行部2.2.1 发电运行部化验班应配合维护人员做好仪表标准液（PH缓冲液6.86和9.18，硅表标液、钠表标液等）的配制（附件3）。
并在每星期一次的热力系统水汽质量查定时，核对在线仪表指示是否准确，并做好记录，及时反馈维护人员与化学运行人员、生技部热控点检组。
2.2.2 机组启动时，运行人员应对汽水采样减温减压装置进行排污，运行期间定期排污，机组停运前应排污一次。
2.2.3 机组启动时，为避免水质问题对仪表的损坏，使用手工非在线检测，运行人员应在水质和水样合格后及时投入在线电导率仪、PH 表、溶氧表。
在线仪表设备维护安全规定
在线仪器设备维护安全规程1 一般要求1.1 仪表值班员，熟悉维修设备的工艺流程，了解仪表设备所处的位置，了解工艺介质的物理和化学特性；1.掌握设备仪表自动控制方案，了解盘内配线，熟悉仪表回路手册，掌握关键回路仪表的性能、使用说明、检维修规程；1.3 在处理故障仪器设备之前，仪表人员要办理好相应的工作票，做好风险预案。
在风险计划中，应包括问题处理过程中的各种风险因素识别全，不拘泥于成规的条文，采取相应措施规避风险；1.4 仪表人员检查和处理仪表设备电路时，如果是控制回路，将电路切换到手动；如果是联锁回路，按照《炼化公司仪表联锁系统管理规定》联锁并切断电路，之后对该设备回路按《仪表检查和维护程序》进行处理。
1.5 工具和仪器的使用1.5.1 仪表工人检查仪表电路时，应正确的使用万用表，选择万用表适合的档位，当励磁电压不清楚时，应选择交流高电压档，不允许带电测量电阻值；1.5. 仪表工人在处理设备问题时应选择适当的工具，以大代小或以小代大都会损坏设备或工具。
在装置的防爆区，仪表工要穿防静电工作服，要严格使用防爆工具（黄铜材质），严禁使用黑色金属和易于生产的材料用打火工具打击。
防爆区域禁止开启手机。
1.6 在处理设备问题时，应采取有效措施将仪表设备与工艺系统隔离离，即将仪表设备停用，如果一次元件需要切断一次阀，调节阀要打开副前后切断阀由管路阀关闭（工艺人员操作），应对介质排放和卸压，但不应就地排放，不允许在压力下拆卸设备，拆卸前应先停电；有毒有害区域仪器的处理1 带上相应的有毒气体报警器，戴上有效的防毒面具并适当呼吸防护器材，修改介质ps线的排放（如果无PS线的部位，要与工艺人员结合，确定相应的排放措施），不允许直排大气，经过化验分析后合格再作处理，同时，人员应辨别风向，站在设备的上风头，要清楚逃离路线，请勿在有毒区域卸下防毒防护用品；炼化公司各单位处理的有毒有害物质：炼油区域：硫化氢、苯及其化合物，硫磺、烃类、酮苯等化学区域：丙烯腈、氢氰酸、乙腈、液氨等3 在装置出现泄漏时，当仪表人员无法控制现场情况时，要根据上级或调度指令或现场实际情况，根据当时的大风方向组织岗位人员疏散至安全位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
神华国能焦作电厂化学在线分析仪表检修、校准、维护规范（原理）编写：马志国审核：批准： `目次前言1、氢纯度分析器 12、电导式分析仪表（在线电导率仪、酸碱浓度计） 23、电位式分析仪表（在线酸度计、钠离子监测仪） 64、电流式分析仪表（在线溶解氧表、联氨表） 95、光学式分析仪表（在线硅表、磷表） 126、湿度分析仪表 13前言根据中华人民共和国电力行业标准DL/T 677-1999《火力发电厂在线工业化学仪表检验规程》，参照《火力发电厂热工自动化设备检修、运行维护规程》（试行稿），结合化学分析仪表的实际情况，编写《火力发电厂化学分析仪表检修、校准、维护规范》，以作为化学分析仪表的检修、校准、运行维护管理准则，使其在线连续运行的分析仪表的测量数据能准确、可靠地安全投运，提高化学监督水平，以保证本厂汽轮发电机组设备的安全和经济运行。
1 氢纯度分析器1.1 氢纯度分析器的检修1.1.1 检修项目和质量要求1.1.1.1 一般检查a) 吹扫管道：用氮气吹扫管道系统，保证其干燥无油无其它机械杂质。
b) 抽气流量调整组件的检修：更换过滤器中的变色硅胶干燥器，清扫过滤器；清洗流量计，使流量计达到分度清晰，浮子上下灵活，严密不漏。
c) 转换器检修：清扫表内积灰，清洗进气、排气管中的滤网；检查各元器件及连接导线有无损坏、松脱等现象；d) 气路系统严密性检查：对系统施加1.5倍工作压力，保持10分钟，其压力降不应超过试验压力的0.5%。
1.1.1.2 绝缘检查用250V绝缘表测量电路对线路、外壳的绝缘电阻，应不小于2MΩ。
1.2 氢纯度分析器的校准1.2.1 整套仪表的校准和技术标准1.2.1.1 传感器送专业检定部门或制造厂检验。
1.2.1.2 校准前检查性校验通电预热30min后，用氢含量为测量上限和下限的标准气体通入仪表，进行校准前检查性校验。
1.2.1.3 上限、下限和报警点调整a) 若检查性校验中示值基本误差值大于允许基本误差值的2/3，则用氢含量为测量上限和下限的标准气体通入仪表，调校仪表的上限和下限。
b) 调好平衡电轿输出相位。
c) 调好“氢纯度”报警信号。
1.2.1.4 示值基本误差的校准示值误差不应超过测量范围的±2.5%。
1.3 运行维护1.3.1 投入前的检查与验收a) 检查电路、气路的连接应正确、可靠。
b) 仪表的检修项目符合质量要求；c) 仪表检修前检查性校准记录齐全、规范，数据正确；检修前检查性校准记录的各类误差中，存在某项误差大于2/3允许误差的仪表，其检修后校准记录齐全、规范、数据正确。
d) 检查仪表电桥输出相位是否正确。
e) 待氢系统需要报警信号的表计，报警值己调至设定值，核对“氢纯度”报警信号；f) 中氢纯度高于80%以后，开启进出口气阀门，将流量调整到0.5～1.0L/min。
1.3.2 日常维护a) 注意保持系统的严密性。
b) 每天检查一次气体流量。
c) 每周用化学分析方法核对仪表一次。
d) 每三个月用标准气体调校仪表示值一次。
操作中必须注意场地通风良好，并采取防火、防爆措施。
1.3.3 停用a) 关闭出气阀门，切断电源，仪表即停用。
b) 未经主管领导批准，不得停用。
c)因故障经主管领导批准停用的仪表，必须在规定时间内处理完故障后恢复运行。
2 电导式分析仪表（在线电导率仪、酸碱浓度计）2.1 电导式分析仪表（在线电导率仪、酸碱浓度计）的检修2.1.1 检修项目与质量要求2.1.1.1 一般检查与检修仪表的外观检查应符合下列要求a) 被检仪表（或装置）应密封良好，外壳、外露部件（端钮、面板、开关等）表面及铭牌标志应光洁、完好；b) 仪表刻度线、数字和其它标志应完整、清晰、准确；表盘上的玻璃应保持透明，无影响使用和计量性能缺陷。
C）各部件应清洁无尘、完整无损，不得有锈蚀、变形d）紧固件不得有松动现象，可动部分应转动灵活、平衡、无卡涩，检查流量计浮子，应上下运动灵活、严密不漏。
e）所有操作部件应操作灵敏、响应正确，在规定的状态时，具有相应的功能和一定的调节范围。
一次元件（电导电极）和转换器的接线应完好无损。
f）检查整个水样测量系统的管路、阀门、接头的严密性，不能有任何泄漏及渗漏情况。
2.1.1.2 绝缘检查用250V绝缘表测量电路对线路、外壳的绝缘电阻，应不小于2MΩ。
2.2 电导式分析仪表（在线电导率仪、酸碱浓度计）的校准2.2.1 调校项目与技术要求2.2.1.1 转换器的校准a) 用两台精度优于0.1级的交流标准电阻箱，分别模拟温度补偿电阻和溶液等效电阻作为检验信号，对转换器进行校准。
b) 被检表通电预热15分钟后，根据下列公式的计算结果向转换器输入等效模拟电阻信号。
R＝（J×106）/kX式中：R—等效电阻值，Ω；XJ—电导池常数，cm-1；k—电导率值，μS/cm。
c) 正向与反向输入标准值三次，转换器误差δmax计算公式如下：δmax＝[（k S－k L）max / M ] ×100%式中：δmax —转换器误差，%FS；k—仪表示值，μS/cm；Sk—理论电导率值，μS/cm；LM—量程范围内最大值，μS/cm。
2.2.1.2 一次元件（电导电极）常数校准：a) 标准溶液法1) 在检验不同电极常数的电导电极时，选用的标准溶液应当在溶液的等效电阻为1×103Ω～1×104Ω之间选择。
2) 将被检电极置入已知标准电导率值的标准溶液中，用电导仪或交流电桥测量其电导或电阻值（如果用电导率仪表进行测量时，可将仪表的电极常数调节至J＝1的位置）。
3) 电极常数的按J X＝k b／G＝k b×R公式计算。
式中：J—电导池常数，cm-1；Xk—标准溶液的电导率值，μS/cm；bG—电导仪表测量值，μS；R—交流电桥测量的阻值，Ω。
4)将被检的电极常数值定为J X。
附：电导标准液的配置方法：首先：20℃时称0.7440g KCL(105℃烘干2小时)至1升A：取100毫升稀释到1升，25℃时电导率为146.93 us/cmB: 取10毫升稀释到1升，25℃时电导率为14.89 us/cmb) 标准电极法1) 把已知电极常数为J1的电极置入一水样溶液中，测量其电导为G1或电阻值为R1。
2) 把被检仪表电极（设电极常数为J X）置入上述水样中，测量其电导为G或电阻值为R2。
23) 用标准电极法计算电极常数：J X＝J1×G1／G2＝J1×R2／R1。
4) 将被检的电极常数值定为J X。
2.2.1.3 系统基本误差校验a) 比对校验法：将标准仪表的电导池就近连接在被检仪表电极的流路之中，并保持水样相对稳定，精确读取被检表示值（k S）和标准仪表示值（k b），并精确测量水样温度值。
b) 标准溶液校验法：将被检仪表的电导电极置入标准溶液中，记录标准溶液的电导率值（k b）；精确读取被检表的示值及溶液的温度值。
c) 基准温度（25℃）下的电导率值的换算公式：k＝k t／[1＋β（t -t25）]J式中：k—水样温度下的电导率值，μS/cm；tβ—温度系数t—水样温度，℃；t—基准温度。
25b)误差计算公式：δJ＝（kj－kb）／M×100%式中：k基准温度（25℃）下的电导率测量值，μS/cm；J—k电导率实际值，μS/cm。
b—M—量程范围内的最大值，μS/cm；2.2.1.4 电导池清洗：用50%温热洗涤剂浸泡清洗，然后用除盐水清洗干净。
2.2.1.5 对于加装H+交换柱的电导率仪，应定期检查其交换树脂；对于失效的树脂应立即更换。
2.3 运行维护2.3.1 投运前检查与验收a) 检查一次元件（电导电极）、连接导线和转换器等是否符合投运要求。
b) 一次元件（电导电极）在安装过程中应避免与手直接接触。
c) 对于新安装的仪表，应检查取样点的温度是否符合要求。
d) 投入电源，将被测介质流量调节到150mL/min左右。
e) 仪表的检修项目符合质量要求；f) 仪表检修前检查性校准记录齐全、规范，数据正确；检修前检查性校准记录的各类误差中，存在某项误差大于2/3允许误差的仪表，其检修后校准记录齐全、规范、数据正确。
2.3.2 维护a) 保持仪表运行场所的环境清洁。
b) 对于第一次投入运行的仪表，应每天观察仪表的流量和示值。
c) 每三个月检验仪表系统基本误差、温度补偿误差一次。
d) 每六个月检验转换器和一次元件一次。
e) 每六个月检验电导电极常数误差一次。
2.3.3 停用a) 切断仪表的电源。
b)关闭被测介质流量。
3 电位式分析仪表（在线酸度计、钠离子监测仪）3.1 电位式分析仪表（在线酸度计、钠离子监测仪）的检修3.1.1 检修项目与质量要求3.1.1.1 一般检查与检修3.1.1.1.1 外观检查应符合下列要求a) 被检仪表（或装置）应密封良好，外壳、外露部件（端钮、面板、开关等）表面及铭牌标志应光洁、完好；b) 仪表刻度线、数字和其它标志应完整、清晰、准确；表盘上的玻璃应保持透明，无影响使用和计量性能缺陷。
C）各部件应清洁无尘、完整无损，不得有锈蚀、变形d）紧固件不得有松动现象，可动部分应转动灵活、平衡，无卡涩；e）所有操作部件应操作灵敏、响应正确，在规定的状态时，具有相应的功能和一定的调节范围。
f）所有引线孔、表门及玻璃的密封应良好严密。
3.1.1.1.2 仪表整机检查a) 检查转换器LEC显示是否清晰、完整无缺。
b) 检查流量计浮子应严密不漏，上下运动灵活，无卡死现象。
c) 检查测量电极、参比电极和转换器的导线、接插件应完好无损。
d) 检查测量电极、甘汞电极的内充液应符合要求。
e) 检查测量电极、甘汞电极的外壳无裂纹、破损。
f) 检查整个水样测量系统的管路、阀门、接头的严密性，不能有任何泄漏及渗漏情况。
3.1.1.2 绝缘检查用250V绝缘表测量电路对线路、外壳的绝缘电阻，应不小于2MΩ。
3.2 电位式分析仪表（在线酸度计、钠离子监测仪）的校准3.2.1 调校项目与技术要求3.2.1.1 转换器误差校验通电预热30min，温度补偿电阻值按在25℃温度条件下的标准模拟电阻值设置。
a) 标准溶液检验法：将被检仪表的传感器置于与仪表相对应的标准溶液中，并定值好被检仪表，然后再把传感器清洗干净，将传感器置于另一种标准溶液中，精确记录被检仪表的示值（S i）,重复三次。
误差按下公式计算：δＷ＝S i－B Z。
式中：B Z─第二种标准溶液在测量条件下的pH值。
b)比对校验法：将标准仪表的传感器就近连接在被检仪表传感器的流路之中，待仪表示值稳定后，精确记录标准仪表的示值B Z，被检仪表的示值S i，误差按下公式计算：δＷ＝S i－B Z。
式中：3.2.1.2 测量电极（玻璃电极）性能试验a) 直接测量法：将被测电极放入25℃饱和氯化钾溶液中，用专用高阻测量仪器的一支表笔接在电极导线上，另一支表笔插入上述氯化钾溶液中，其值应在5～20MΩ（低阻）或100～250MΩ之间。
