2016年度精品--Solidworks工程图转CAD的DWG格式图的方法
(建筑工程管理)S工程图转CAD图纸全攻略
（建筑工程管理）S工程图转CAD图纸全攻略Solidworks工程图转CAD图纸全攻略Solidworks工程图转化成CAD的DWG格式图，而且转换的DWG在AutoCAD打开时不需更改，图层和颜色都可壹丝不差。
壹、Solidworks工程图转CAD图壹般转换1、打开需转换的Solidworks工程图，先查见和设置壹下它的字体，打开菜单：工具–选项–文件属性–注解字体，右面列出的各注解的列表，如点击右面的“注释–零件序号”，显示的是你图纸“注释”和“零件序号”的字体的设置。
如图2、把注释、零件序号、尺寸、细节、截面等全部设定好。
字体：“尺寸”的字体应设置为英文字体，如“TimesNewRoman”、“Arial”等，其他壹般为华文仿宋、仿宋、宋体、或黑体，我选的是“仿宋_GB2312”。
（按国家制图标准，其实我最喜欢黑体，在图纸上显得很漂亮），选什么字体且不重要，重要的是你必须牢记字体的名字，壹个字符都不能错，等壹会要用。
最简单的办法是用鼠标右键的“复制”。
（注意：字体用得越少越好，不然转换时易出错）字体样式：常规高度：可根据你的要求设置，最好按国家标准，各种幅面大小都有不同的字高要求。
3、在SolidWorks安装目录下的data目录中找到drawfontmap.txt文件，这就是转换的字体文件。
打开它，在最后壹行添加：你刚才复制的字体名+空格（随意）+你刚才复制的字体名。
“尺寸”的字体因为选择的是英文字体，列表中已有了，不需加入。
4、保存drawfontmap.txt文件。
5、操作：文件–另存为，保存类型为DWG或DXF就OK了。
在AutoCAD中打开刚才转换的DWG的文件，应该转换的比较成功了，如果你觉得满意下面的《设置映射文件——图层、线型》和高级篇《壹键搞定——VBA宏》你能够不必见了。
二、进阶设置映射文件–图层、线型上面我们讨论了Solidworks工程图到AutoCAD图纸的壹般转换，这样转换出来的图纸能够满足壹般的要求，但它所有的物体都是在同壹图层上的，如果需要在AutoCAD进壹步编辑和打印比较麻烦。

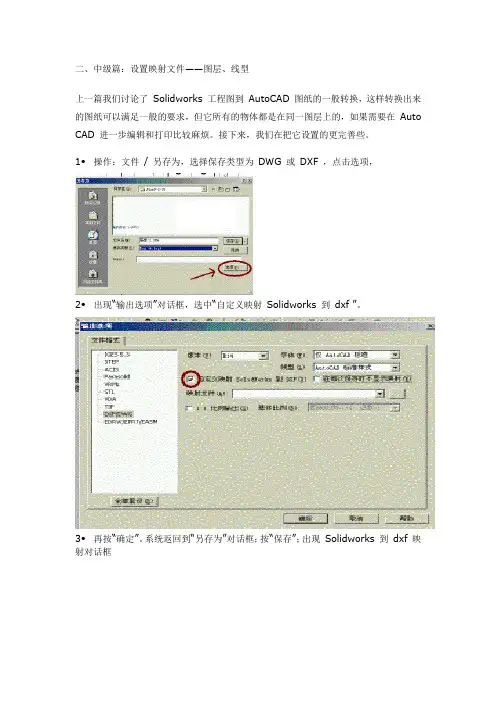

Solidworks 工程图转换为AutoCAD图纸全攻略-中级篇
二、中级篇：设置映射文件——图层、线型
上一篇我们讨论了Solidworks 工程图到AutoCAD 图纸的一般转换，这样转换出来的图纸可以满足一般的要求，但它所有的物体都是在同一图层上的，如果需要在Auto CAD 进一步编辑和打印比较麻烦。
接下来，我们在把它设置的更完善些。
1•操作：文件/ 另存为，选择保存类型为DWG 或DXF ，点击选项，
2•出现“输出选项”对话框，选中“自定义映射Solidworks 到dxf ”。
3•再按“确定”。
系统返回到“另存为”对话框；按“保存”；出现Solidworks 到dxf 映射对话框
4•对AutoCAD 熟悉的朋友应该明白了，这就是设置转换成DWG 文件的图层设置。
点击添加，设置好图层的名称、颜色、和线条式样。
我的设置是
5•点击“映射到实体，这是把你Solidworks 工程图中的各种“实体”应该放到DWG
文件的哪各图层的设置，点击添加，把各实体分别放到第4 步设定好的图层上去。
有很多，别弄昏了头。
注意：最好不要在这里选颜色和线条样式，而应在第 4 步设定，它会自动把颜色和线条样式设置为BYLAYER 熟悉AutoCAD 的朋友都清楚这一点。
如果你不知道为什么，照做就可以了。
6•辛辛苦苦设置了这么多，可千万不能一确定了之，它可不会自动保存！选择“映射文件设定”，找个目录，起个名字，按“确定”保存起来。
7•再按“确定”。
大功告成！
打开转换的DWG 文件，如果有什么不对的地方，回过头来修改设置，重新保存，直到满意为止。
SolidWorks工程图转DWG格式
SolidWorks工程图转换为AutoCAD图纸
1.打开需要转换的SolidWorks工程图，先设置一下它的字体，打开菜单：工具/ 选项/ 文
档属性/ 注解/ 字体。
在弹出的列表中设置注解的字体，如这里的设置为字体：仿宋_GB2312字体样式：常规高度：3.5MM 如图：
按同样的方法设置尺寸、视图标号、表格等字体，设置时不宜使用种类太多的字体，以免转换时出错。
如果在文档属性中字体都设置成TrueType字体（*.ttf格式）的话，只需在SolidWorks工程图另存为DWG/DXF格式的时候，点击另存为对话框的选项
在DWG/DXF输出选项中设置对应的AutoCAD的版本，字体设定为TrueType字体，即可。
另外，我们也可以设置一个字体映射文件。
在SolidWorks 安装目录下的data 目录中找到drawfontmap.txt 文件，这就是转换的字体映射文件。
打开它，在最后一行添加：黑体+ 空格+ 仿宋_GB2312 + 空格+ 字体宽度调整因子。
然后保存drawfontmap.txt文件。
第一栏为AutoCAD中的字体（黑体），第二栏为SolidWorks工程图中的字体（仿宋_GB2312），第三栏为字体宽度调整因子。
在将SolidWorks工程图另存为DWG/DXF格式的时候，请在选项中将字体设置为：仅限于AutoCAD标准，这样设置后，才会调用drawfontmap.txt文件，刚刚设置的才会生效。
这样设置后，SolidWorks工程图中的仿宋_GB2312字体在AutoCAD中就会显示为黑体，这里也可以将黑体设置为仿宋_GB2312。
Solidworks工程图转C图纸全攻略
S o l i d w o r k s工程图转C图纸全攻略Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998Solidworks工程图转CAD图纸全攻略Solidworks工程图转化成CAD的DWG格式图，而且转换的 DWG 在 AutoCAD 打开时不需更改，图层和颜色都可一丝不差。
一、Solidworks工程图转CAD图一般转换1、打开需转换的 Solidworks 工程图，先查看和设置一下它的字体，打开菜单：工具–选项–文件属性–注解字体，右面列出的各注解的列表，如点击右面的“注释–零件序号”，显示的是你图纸“注释”和“零件序号”的字体的设置。
如图2、把注释、零件序号、尺寸、细节、截面等全部设定好。
字体：“尺寸”的字体应设置为英文字体，如“ Times New Roman ”、“ Arial ”等，其他一般为华文仿宋、仿宋、宋体、或黑体，我选的是“仿宋_GB2312 ”。
（按国家制图标准，其实我最喜欢黑体，在图纸上显得很漂亮），选什么字体并不重要，重要的是你必须牢记字体的名字，一个字符都不能错，等一会要用。
最简单的办法是用鼠标右键的“复制”。
（注意：字体用得越少越好，不然转换时易出错）字体样式：常规高度：可根据你的要求设置，最好按国家标准，各种幅面大小都有不同的字高要求。
3、在 SolidWorks 安装目录下的 data 目录中找到文件，这就是转换的字体文件。
打开它，在最后一行添加：你刚才复制的字体名 + 空格（随意） + 你刚才复制的字体名。
“尺寸”的字体因为选择的是英文字体，列表中已有了，不需加入。
4、保存文件。
5、操作：文件–另存为，保存类型为 DWG 或 DXF 就 OK 了。
在 AutoCAD 中打开刚才转换的 DWG 的文件，应该转换的比较成功了，如果你觉得满意下面的《设置映射文件——图层、线型》和高级篇《一键搞定——VBA宏》你可以不必看了。

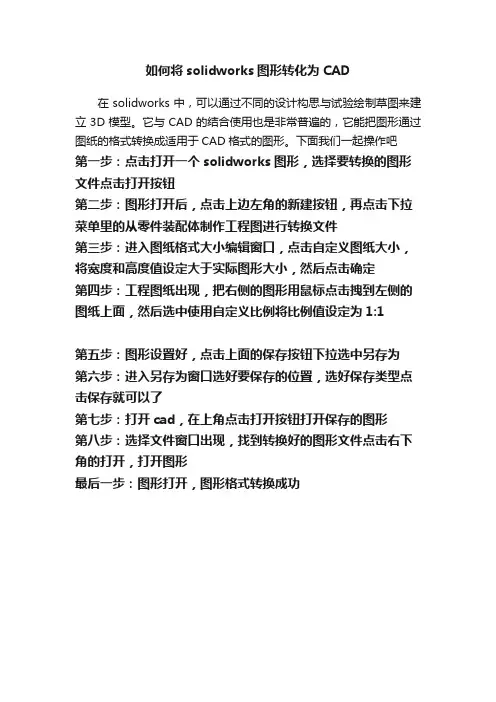

如何将solidworks图形转化为CAD
如何将solidworks图形转化为CAD
在solidworks中，可以通过不同的设计构思与试验绘制草图来建立3D模型。
它与CAD的结合使用也是非常普遍的，它能把图形通过图纸的格式转换成适用于CAD格式的图形。
下面我们一起操作吧
第一步：点击打开一个solidworks图形，选择要转换的图形文件点击打开按钮
第二步：图形打开后，点击上边左角的新建按钮，再点击下拉菜单里的从零件装配体制作工程图进行转换文件
第三步：进入图纸格式大小编辑窗口，点击自定义图纸大小，将宽度和高度值设定大于实际图形大小，然后点击确定
第四步：工程图纸出现，把右侧的图形用鼠标点击拽到左侧的图纸上面，然后选中使用自定义比例将比例值设定为1:1
第五步：图形设置好，点击上面的保存按钮下拉选中另存为
第六步：进入另存为窗口选好要保存的位置，选好保存类型点击保存就可以了
第七步：打开cad，在上角点击打开按钮打开保存的图形
第八步：选择文件窗口出现，找到转换好的图形文件点击右下角的打开，打开图形
最后一步：图形打开，图形格式转换成功。
Solidworks工程图转DWG
载入文件，如果没有可不选。
首先定义图层，这里由于我的 cad使用的是 mechanical2013，自己有一 套图层设置方式，因此我这里按 照mechanical的方式定义图层。 将实体内的各项对应到相应的图 层，如右图所示。 保存映射文件，以便重装 solidworks或者给其他电脑使用
另存之后的dwg图 纸，图层分明
在前面的选项界面可以看到线条样式上 面有一栏字体，转换时选择为trutype Truetype字体相对cad自身通常用的字 体略占空间，但是为保持良好的一致性， 选择Truetype会使设置更为简单。
注意事项
为了便于转换之后的dwg文件易于使用，在绘制工程图是一定要确保所有未单独标注比例 的视图的比例与图纸比例保持一致。因为转换时的选择比例输出1：1时，solidworks是按 照图纸比例进行转换的。若主视图比例与图纸比例不一致，则很可能导致dwg文件使用者 出错。
Dwg文件的版本 Dwg文通，此 界面可能略有 区别
定义映射文件，此文件 控制solidworks工程图 中各种线型对应的dwg 文件中的图层。 要使转换的文件能够有 良好的图层，此处必须 激活
如果已有映射文件存在，可点击 按右图设置输出选项，激活1：1比例， 确定，然后点保存。出现下面的对话 框。
右图是未经任何设置转化 的dwg格式文件，打开图层 管理器，会发现，里面只有0 层。线条颜色全部为白色（黑 色）。线型等均不随图层，也 不符合使用cad出图的习惯。 下面来介绍SW工程图转 dwg格式的线型设置。
线型设置
在了解如何设置线型之前，我们先看 一下转dwg的选项界面。 点击文件另存为，保存类型下 拉菜单中选择dwg，出现左图所 示界面。单击选项。
首先定义图层，这里由于我的 cad使用的是 mechanical2013，自己有一 套图层设置方式，因此我这里按 照mechanical的方式定义图层。 将实体内的各项对应到相应的图 层，如右图所示。 保存映射文件，以便重装 solidworks或者给其他电脑使用
Solidworks工程图转化成CAD的DWG格式图
Solidworks工程图转化成CAD的DWG格式图，而且转换的 DWG 在AutoCAD打开时不需更改，图层和颜色都可一丝不差。
一、Solidworks工程图转CAD图一般转换1、打开需转换的 Solidworks 工程图，先查看和设置一下它的字体，打开菜单：工具–选项–文件属性–注解字体，右面列出的各注解的列表，如点击右面的“注释–零件序号”，显示的是你图纸“注释”和“零件序号”的字体的设置。
如图2、把注释、零件序号、尺寸、细节、截面等全部设定好。
字体：“尺寸”的字体应设置为英文字体，如“ Times New Roman ”、“ Arial ”等，其他一般为华文仿宋、仿宋、宋体、或黑体，我选的是“仿宋_GB2312 ”。
（按国家制图标准，其实我最喜欢黑体，在图纸上显得很漂亮），选什么字体并不重要，重要的是你必须牢记字体的名字，一个字符都不能错，等一会要用。
最简单的办法是用鼠标右键的“复制”。
（注意：字体用得越少越好，不然转换时易出错）字体样式：常规高度：可根据你的要求设置，最好按国家标准，各种幅面大小都有不同的字高要求。
3、在 SolidWorks 安装目录下的 data 目录中找到文件，这就是转换的字体文件。
打开它，在最后一行添加：你刚才复制的字体名 + 空格（随意） + 你刚才复制的字体名。
“尺寸”的字体因为选择的是英文字体，列表中已有了，不需加入。
4、保存文件。
5、操作：文件–另存为，保存类型为 DWG 或 DXF 就 OK 了。
在 AutoCAD 中打开刚才转换的 DWG 的文件，应该转换的比较成功了，如果你觉得满意下面的《设置映射文件——图层、线型》和高级篇《一键搞定——VBA宏》你可以不必看了。
二、进阶设置映射文件–图层、线型上面我们讨论了 Solidworks 工程图到 AutoCAD 图纸的一般转换，这样转换出来的图纸可以满足一般的要求，但它所有的物体都是在同一图层上的，如果需要在 AutoCAD 进一步编辑和打印比较麻烦。
Solidworks 工程图转换为AutoCAD图纸全攻略-高级篇
转换过程只需点一次鼠标就可搞定，而且转换的 dwg 在 AutoCAD 打开时不需更改，连图层和颜色都可一丝不差。
一、初级篇一般转换1•打开需转换的 Solidworks 工程图，先查看和设置一下它的字体，打开菜单：工具 / 选项 / 文件属性 / 注解字体。
右面列出的各注解的列表，如点击右面的“注释 /零件序号”。
显示的是你图纸“注释”和“零件序号”的字体的设置。
如图2•把注释 / 零件序号、尺寸、细节、截面、……全部按你的要求设定。
字体：“尺寸”的字体应设置为英文字体，如“Times New Roman ”、“ Arial ”等，其他一般为华文仿宋、仿宋、宋体、或黑体，我选的是“仿宋_GB2312 ”。
（按国家制图标准，其实我最喜欢黑体，在图纸上显得很漂亮），选什么字体并不重要，重要的是你必须牢记字体的名字，一个字符都不能错，等一会要用。
最简单的办法是用鼠标右键的“复制”。
注意：字体用得越少越好，不然转换时易出错。
字体样式：常规高度：可根据你的要求设置，最好按国家标准，各种幅面大小都有不同的字高要求。
什么？你不知道国家标准，这可是机械制图的根本，自己去找本中华人民共和国机械制图国家标准去看看吧，大街上到处都是！3•在 SolidWorks 安装目录下的 data 目录中找到 drawfontmap.txt 文件，这就是转换的字体文件。
打开它，在最后一行添加：你刚才复制的字体名 + 空格（随意） + 你刚才复制的字体名。
“尺寸”的字体因为选择的是英文字体，列表中已有了，不需加入。
4•保存 drawfontmap.txt 文件。
5•操作：文件 / 另存为，保存类型为 DWG 或 DXF 就 OK 了。
在 AutoCAD 中打开刚才转换的 DWG 的文件，应该转换的比较成功了，如果你觉得满意下面的《设置映射文件——图层、线型》和高级篇《一键搞定——VBA宏》你可以不必看了。
二、中级篇：设置映射文件——图层、线型上一篇我们讨论了 Solidworks 工程图到 AutoCAD 图纸的一般转换，这样转换出来的图纸可以满足一般的要求，但它所有的物体都是在同一图层上的，如果需要在 Auto CAD 进一步编辑和打印比较麻烦。
Solidworks工程图转CAD图,图层线宽一致
Solidworks工程图转CAD图，图层线宽一致，此为本人经验，现在正在用这种方法画图。
第一部：
随意打开一个Solidworks零件图，如图：
所示“新建”图标右侧下拉小三角，如下图所示，选择红色框中所示“从零件/装配体制作工程图”。
选择后出现下图，点击“确定”
点击后出现下图所示，
右键点击“图纸”选择属性，如下图所示
确定。
将Solidworks本身自带图纸缩小放在一边，不影响下面操作即可，点击视图调色板，
鼠标放置在前视图上，按住鼠标左键将前视图拉入操作界面，然后鼠标分别向下和向右，即可出现俯视图，左视图，此时出现的线性全部
为可见的，
鼠标放置在前视图上，会出现一个方框，点击方框（不要点击在视图上）点击显示样式中的隐藏线可见，
下图中的隐藏线均显示出来。
选择另存为，保存类型选择Dwg，
点击选项，出现下图所示
点击确定，保存，将出现的映射改为下图所示，其中“0图层”实体框内所填可忽视，
点击确定。
打开以保存好的dwg文件。
复制三视图到已做好图层的DWG文件中，下图为CAD中图层。
下图为所得CAD图，轮廓线与虚线完全一致，不需任何改动。
在影射中本文只写出了轮廓和虚线两种图层，若有需要，可另外增加，本文只是写出了一个方法，一些经验总结而已。
SolidWorks工程图转CAD图纸初中高级篇
SolidWorks工程图转CAD图纸初中高级篇SolidWorks是一款较为流行的3D建模软件，常被用于各种工程的设计。
在设计完成后，我们常常需要将SolidWorks的工程图转换为CAD格式的图纸，以备后续制造和加工。
本文将覆盖SolidWorks工程图转CAD图纸的初中高级方法，希望能够对读者有所帮助。
初级方法初级方法是最简单和基础的方法，适合一些初学者使用。
具体步骤如下：1.打开SolidWorks，打开你需要转换的工程图。
2.转到“文件”菜单下的“另存为”选项，并选择文件格式为“DWG”或“DXF”。
3.在打开的对话框中，选择文件存储路径和文件名，并点击“保存”按钮。
以上步骤即可完成SolidWorks工程图转换为CAD图纸的初级方法。
但是需要注意的是，初级方法所转换的CAD图纸可能存在精度和尺寸问题，因此在后续制造和加工过程中需要慎重处理。
中级方法中级方法是在初级方法的基础上进行了一些较为复杂的设置，以提高CAD图纸的精度和准确性。
具体步骤如下：1.在SolidWorks中打开你需要转换的工程图，并进行所需修改和编辑。
2.转到“文件”菜单下的“另存为”选项，并选择文件格式为“DWG/DXF”。
3.在打开的对话框中，点击“选项”按钮，调整所需的输出选项，比如图层、线型、颜色等。
4.在“选项”中选择“精度”，或者通过更改输出文件单位（英制或公制）来提高CAD图纸的精度。
你可以根据自己的需要进行调整，但是需要注意影响效率和文件大小的因素。
5.点击“保存”按钮，即可完成SolidWorks工程图转换为CAD图纸的中级方法。
中级方法所转换的CAD图纸更加精准且准确性较高，因此可以应用于一些较为高精度和高质量的制造过程中。
高级方法高级方法是在中级方法的基础上进行了一定的自定义和改进，以及更加精细的调整和设置。
具体步骤如下：1.在SolidWorks中打开你需要转换的工程图。
2.转到“文件”菜单下的“另存为”选项，并选择文件格式为“DWG/DXF”。
Solidworks 工程图转换为AutoCAD图纸全攻略
Solidworks 工程图转换为AutoCAD图纸全攻略-初级篇转换过程只需点一次鼠标就可搞定，而且转换的dwg 在AutoCAD 打开时不需更改，连图层和颜色都可一丝不差。
一、初级篇一般转换1? 打开需转换的Solidworks 工程图，先查看和设置一下它的字体，打开菜单：工具/ 选项/ 文件属性/ 注解字体。
右面列出的各注解的列表，如点击右面的“注释/ 零件序号”。
显示的是你图纸“注释”和“零件序号”的字体的设置。
2? 把注释/ 零件序号、尺寸、细节、截面、……全部按你的要求设定。
字体：“尺寸”的字体应设置为英文字体，如“Times New Roman ”、“Arial ”等，其他一般为华文仿宋、仿宋、宋体、或黑体，我选的是“仿宋_GB2312 ”。
（按国家制图标准，其实我最喜欢黑体，在图纸上显得很漂亮），选什么字体并不重要，重要的是你必须牢记字体的名字，一个字符都不能错，等一会要用。
最简单的办法是用鼠标右键的“复制”。
注意：字体用得越少越好，不然转换时易出错。
字体样式：常规高度：可根据你的要求设置，最好按国家标准，各种幅面大小都有不同的字高要求。
什么？你不知道国家标准，这可是机械制图的根本，自己去找本中华人民共和国机械制图国家标准去看看吧，大街上到处都是！3? 在SolidWorks 安装目录下的data 目录中找到drawfontmap.txt 文件，这就是转换的字体文件。
打开它，在最后一行添加：你刚才复制的字体名+ 空格（随意）+ 你刚才复制的字体名。
“尺寸”的字体因为选择的是英文字体，列表中已有了，不需加入。
4? 保存drawfontmap.txt 文件。
5? 操作：文件/ 另存为，保存类型为DWG 或DXF 就OK 了。
在AutoCAD 中打开刚才转换的DWG 的文件，应该转换的比较成功了.。
SolidWorks工程图转DWG操作步骤及常见问题
SolidWorks 工程图转DWG 操作步骤及常见问题发布时间：2013-12-12 09:01:291. 前言经常有用户问到SolidWorks工程图转为 DWG 格式后，文字、尺寸及线条不符合自己原有的习惯，有的甚至出现乱码。
其实这个在SolidWorks自带的帮助中也有讲到，可能不够连贯，所以看起来一知半解。
本文结合实例讲解SolidWorks 工程图转为 DWG 格式的操作步骤及常见问题。
2. SolidWorks工程图准备先在SolidWorks中打开需要转换的工程图。
打开【系统选项】，在文档属性中将“注解”、“尺寸”等所有字体设置好，如果企业标准没有特殊要求，强烈建议设置为同一种字体。
在这设置为“仿宋_Baby”，这是一种长仿宋字体，在网络上有下载。
如果在这是用默认设置或者字体种类过多（如有的用黑体，有的用仿宋，有的 3.5mm 的，有的 5mm），则在后面的 AutoCAD 或者 DWG Editor中设置就要麻烦点。
设置好后，最好是确认一下图纸中的字体没有另外特殊的字体设置。
（由此可见在出工程图之前，一个好模板及图纸格式是多么重要）。
3. 转换选项的设置选择【文件】-【另存为…】，选择保存类型为 Dwg，在打开的对话框中点击【选项…】按钮。
会弹出【输出选项】对话框。
输出选项对话框中各选项的意思：【版本】选择目标系统支持的类型。
SolidWorks DXF 和 DWG 转换程序支持包括AutoCAD 2007 在内的所有 AutoCAD®版本。
【字体】中可以设置转换后的文件的字体类型，可选择 TrueType 或仅限 AutoCAD 标准。
其中 TrueType 为标准的 Windows 字体，也就是 TTF 字体，而仅限 AutoCAD 标准则字体为矢量字体，也就是 SHX 字体。
在这里需要解释一下 SHX 字体和 TrueType 字体。
SHX形字体属于“矢量字形”，是一种用形状或方程来描述字符轮廓的字符形式。
SW工程图转DWG不需映射不乱码_完美转换_solidworks
使用绘图软件，难免需要在不同品牌软件间进行格式转换，由solidworks 绘制的工程图转化为CAD图纸是较常见的应用，但是在此过程中时常出现乱码，以下是个人在使用过程中一边参考高手的制作方法和本人的一些小经验做出的总结，希望对大家的学习有所帮助。
交友QQ：472949862
交友邮件：zeng-xian-feng@
方法一：
1）首先将SW工程图文件另存为DXF文件；
2）使用CAD打开DXF文件；
3）点击“格式”-----------“文字样式”---------将所有“样式名”下的字体都改成宋体或仿宋；
4）保存文件为DWG格式即可；
方法二：
1.条件ACAD2007版本以上。
在工程图选项中将注解字体全部改成宋体。
2. 2.打开SW工程图
3.文件另存为
4.
5.点选项
6.
7.自定义映射栏激活不需点选版本选R2007，请不要选择其他版本
8.保存，用CAD2007以上版本打开如下图
10.解决乱码，完美转换如此简单。
关于SolidWorks工程图输出为autocad
关于SolidWorks工程图输出为autocad-DWG文件的探讨这里提供了一种将solidworks工程图文件转为AUTOCAD dwg文件的解决方案，其目的是希望能够更快地转换文件，并且在转换之后能够尽量减少在autocad中的操作步骤，从而高效形成符合要求的工程图文件1.必需的文件本方案中要求的文件包括：autocad的仿宋字字形文件、solidworks to dwg的图层映射文件和solidworks <==> autocad的字体映射文件.打包下载(sw2dwg.rar 918,357字节)2.文件的处理;打开压缩文件,分别处理a)复制 "drawfontmap.txt"文件到 "C:\Program Files\SolidWorks\data"b)复制 "HZFS.shx" 文件到 "C:\Program Files\ACAD2000\FONTS "c)复制"solidworks to dwg.txt"到一个目录,这里复制到"d:\solidworks files"3.打开solidworks工程图文件4.检查必要条件:工具---选项检查一下工程图中的文字设置是否为"仿宋_GB2312"5.文件另存为：dwg文件6.选项设置：click"选项",按照下图进行设置，注意"映射文件"，其他的项目按照图设置即可。
“版本”可以设定为“R2000~R2002”，随意。
"确定"对话框,返回.说明：以上的设置只需设置一次即可，不必每次都进行“选项”设置7.保存DWG文件.8.在autocad中打开dwg文件,发现，凡是设置为“仿宋_GB2312”的字体已经无法正常显示，“????”；而在solidworks中的“黑体”和autocad 中的"黑体"映射得不错.但是有一点好处，就是"直径符号"还是正确的。
SolidWorks工程图转DWG操作步骤及常见问题
SolidWorks 工程图转DWG 操作步骤及常见问题发布时间：2013-12-12 09:01:291. 前言经常有用户问到SolidWorks工程图转为 DWG 格式后，文字、尺寸及线条不符合自己原有的习惯，有的甚至出现乱码。
其实这个在SolidWorks自带的帮助中也有讲到，可能不够连贯，所以看起来一知半解。
本文结合实例讲解SolidWorks 工程图转为 DWG 格式的操作步骤及常见问题。
2. SolidWorks工程图准备先在SolidWorks中打开需要转换的工程图。
打开【系统选项】，在文档属性中将“注解”、“尺寸”等所有字体设置好，如果企业标准没有特殊要求，强烈建议设置为同一种字体。
在这设置为“仿宋_Baby”，这是一种长仿宋字体，在网络上有下载。
如果在这是用默认设置或者字体种类过多（如有的用黑体，有的用仿宋，有的 3.5mm 的，有的 5mm），则在后面的 AutoCAD 或者 DWG Editor中设置就要麻烦点。
设置好后，最好是确认一下图纸中的字体没有另外特殊的字体设置。
（由此可见在出工程图之前，一个好模板及图纸格式是多么重要）。
3. 转换选项的设置选择【文件】-【另存为…】，选择保存类型为 Dwg，在打开的对话框中点击【选项…】按钮。
会弹出【输出选项】对话框。
输出选项对话框中各选项的意思：【版本】选择目标系统支持的类型。
SolidWorks DXF 和 DWG 转换程序支持包括AutoCAD 2007 在内的所有 AutoCAD®版本。
【字体】中可以设置转换后的文件的字体类型，可选择 TrueType 或仅限 AutoCAD 标准。
其中 TrueType 为标准的 Windows 字体，也就是 TTF 字体，而仅限 AutoCAD 标准则字体为矢量字体，也就是 SHX 字体。
在这里需要解释一下 SHX 字体和 TrueType 字体。
SHX形字体属于“矢量字形”，是一种用形状或方程来描述字符轮廓的字符形式。
SOLIDWORKS工程图转换为DWG文件的方法
粗线条
指定颜色和设定线型等 。可以说使用图层是 Auto2 CAD 代替纸和笔创建图形的主要优点之一 。
虽然 SolidWorks 工程图也支持图层技术 ,但是 二者之间在兼容上还存在一些问题 。表现为如果不 对 SolidWorks 工程图做处理 ,在 AutoCAD 中打开该 工程图时 ,图层信息会丢失 (反之则不会丢失 ,即在 SolidWorks 中打开 AutoCAD 图纸时 ,图层信息不会丢 失) 。作为一个解决方法 ,可采用映射 (Mapping) 技 术将所选的 SolidWorks 实体或颜色映射到 DXF 或 DWG文 件 中 不 同 图 层 或 颜 色 。具 体 做 法 就 是 在 SolidWorks 中生成映射文件 ,将所选项目分配给 DXF 或 DWG文件中指定的图层或颜色 。 3 . 2 映射文件简介
＄PRPVIEW :
注释所属的工程 视图中的模型
为说明问题 ,下面将就“重量”“、材料““、比例”、 “图样名称”和“图纸编号”进行说明 。对于重量可用 “ ＄PRPSHEET“: weight”进行链接注释”;对于材料可 用“ ＄PRPSHEET:“Material ””; 对 于 图 纸 比 例 可 用 “ ＄PRP“: SW - 图纸比例 (Sheet Scale) ””进行链接注 释 ;对于图样名称可用“ ＄PRP“: SW - File Name””进 行链接注释 ;图纸编号可用“图纸 ＄PRP “: SW - Cur2 rent Sheet”- ＄PRP“SW - Total Sheets””进行注释 。
2004 年第 6 期 SolidWorks 工程图转换为 DWG文件的方法 ———徐亚军 ,等 · 5 3 ·
CAD。SolidWorks 是采用映射文件的方式来完成上
如何将solidworks图形转化为CAD
如何将solidworks图形转化为CAD
在solidworks中，可以通过不同的设计构思与试验绘制草图来建立3D模型。
它与CAD的结合使用也是非常普遍的，它能把图形通过图纸的格式转换成适用于CAD格式的图形。
下面我们一起操作吧
第一步：点击打开一个solidworks图形，选择要转换的图形文件点击打开按钮
第二步：图形打开后，点击上边左角的新建按钮，再点击下拉菜单里的从零件装配体制作工程图进行转换文件
第三步：进入图纸格式大小编辑窗口，点击自定义图纸大小，将宽度和高度值设定大于实际图形大小，然后点击确定
第四步：工程图纸出现，把右侧的图形用鼠标点击拽到左侧的图纸上面，然后选中使用自定义比例将比例值设定为1:1
第五步：图形设置好，点击上面的保存按钮下拉选中另存为
第六步：进入另存为窗口选好要保存的位置，选好保存类型点击保存就可以了
第七步：打开cad，在上角点击打开按钮打开保存的图形
第八步：选择文件窗口出现，找到转换好的图形文件点击右下角的打开，打开图形
最后一步：图形打开，图形格式转换成功。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2016年度精品--Solidworks工程图转CAD的DWG格式图的方法Solidworks工程图转CAD的DWG格式图的方法很多时候需要将在自己电脑上用Solidworks绘制的图发个别人审阅或打印，但别人电脑上没有安装Solidworks，只有CAD怎么办?那就需要将Solidworks工程图转化成CAD的DWG格式图，本文讲解了常见的几种Solidworks工程图转化成CAD的DWG格式图的方法，而且转换的DWG格式图在AutoCAD 打开时不需更改，图层和颜色都可一丝不差。
一、Solidworks工程图转CAD图一般转换1、打开需转换的 Solidworks 工程图，先查看和设置一下它的字体，打开菜单:工具–选项–文件属性–注解字体，右面列出的各注解的列表，如点击右面的―注释–零件序号‖，显示的是你图纸―注释‖和―零件序号‖的字体的设置。
如图2、把注释、零件序号、尺寸、细节、截面等全部设定好。
字体:―尺寸‖的字体应设置为英文字体，如― Times New Roman ‖、― Arial ‖等，其他一般为华文仿宋、仿宋、宋体、或黑体，我选的是―仿宋_GB2312 ‖。
(按国家制图标准，其实我最喜欢黑体，在图纸上显得很漂亮)，选什么字体并不重要，重要的是你必须牢记字体的名字，一个字符都不能错，等一会要用。
最简单的办法是用鼠标右键的―复制‖。
(注意:字体用得越少越好，不然转换时易出错)字体样式:常规高度:可根据你的要求设置，最好按国家标准，各种幅面大小都有不同的字高要求。
3、在 SolidWorks 安装目录下的 data 目录中找到 drawfontmap.txt 文件，这就是转换的字体文件。
打开它，在最后一行添加:你刚才复制的字体名 + 空格(随意) + 你刚才复制的字体名。
―尺寸‖的字体因为选择的是英文字体，列表中已有了，不需加入。
4、保存 drawfontmap.txt 文件。
5、操作:文件–另存为，保存类型为 DWG 或 DXF 就 OK 了。
在 AutoCAD 中打开刚才转换的 DWG 的文件，应该转换的比较成功了，如果你觉得满意下面的《设置映射文件——图层、线型》和高级篇《一键搞定——VBA 宏》你可以不必看了。
二、Solidworks工程图转CAD图进阶设置映射文件–图层、线型上面我们讨论了 Solidworks 工程图到 AutoCAD 图纸的一般转换，这样转换出来的图纸可以满足一般的要求，但它所有的物体都是在同一图层上的，如果需要在 AutoCAD 进一步编辑和打印比较麻烦。
接下来，我们在把它设置的更完善些。
1、操作:文件–另存为，选择保存类型为 DWG 或 DXF ，点击选项，2、出现―输出选项‖对话框，选中―自定义映射 Solidworks 到dxf ‖。
3、再按―确定‖。
系统返回到―另存为‖对话框;按―保存‖;出现Solidworks 到 dxf 映射对话框。
4、对 AutoCAD 熟悉的朋友应该明白了，这就是设置转换成 DWG 文件的图层设置。
点击添加，设置好图层的名称、颜色、和线条式样。
5、点击―映射到实体，这是把你 Solidworks 工程图中的各种―实体‖应该放到 DWG 文件的哪各图层的设置，点击添加，把各实体分别放到第 4 步设定好的图层上去。
有很多，别弄昏了头。
注意:最好不要在这里选颜色和线条样式，而应在第 4 步设定，它会自动把颜色和线条样式设置为 BYLAYER 熟悉 AutoCAD 的朋友都清楚这一点。
如果你不知道为什么，照做就可以了。
6、辛辛苦苦设置了这么多，可千万不能一确定了之，它可不会自动保存!选择―映射文件设定‖，找个目录，起个名字，按―确定‖保存起来。
7、点击―确定‖，完成。
打开转换的 DWG 文件，如果有什么不对的地方，回过头来修改设置，重新保存，直到满意为止。
三、Solidworks工程图转CAD图高级一键搞定两篇我们已讨论了转换问题，本篇涉及到具体的转换并不多，而是介绍Solidworks 的另一个有用的工具——宏。
其实，其他 Solidworks 的操作也可以如此简化的。
你是否觉得，每次转换的时候很繁，需东点西选，经常容易搞错另存为的格式，讨厌的映射文件每次出现，等待你更改?下面我们摆平它!1、在 Solidworks 中操作:文件–另存为，选择保存类型为 DWG 或DXF ，点击选项，出现―输出选项‖对话框，选择―每次保存时不显示映射‖，重新输出一遍。
使映射设置对话框在输出的时候不再显示。
2、在 Solidworks 中操作:工具–宏操作–录制3、把输出 DWG 文件的操作再来一遍。
然后操作:工具–宏操作–停止，会出现宏的―另存为‖对话框。
4、取名保存宏。
5、操作:工具–宏操作–编辑，选择我们刚才保存的宏。
可以看见我们刚才执行的操作是把打开的工程图保存成一个 aaa.DWG 文件。
如果打开其他 Solidworks 工程图 bbb ，执行这个宏，结果会把这个图转换成 DWG 文件，但文件名仍然是 aaa.dwg ，这当然不行，我们来改进一下。
6、把全部代码删除，输入以下代码:(直接从网页拷贝、粘贴吧，保证不会错)Dim swApp As ObjectDim Part As ObjectDim Filename As StringDim No As IntegerDim Title As StringSub main()Set swApp = Application.SldWorksSet Part = swApp.ActiveDocFilename = Part.GetPathName()No = Len(Filename)Filename = Left(Filename, No – 7)Part.SaveAs2 Filename & ―.DWG‖, 0, True, FalseTitle = Part.GetTitleSet Part = NothingswApp.CloseDoc Titlex = MsgBox(‖ 已保存为 DWG 文件―, 0)End Sub7、解释一下代码的功能，熟悉 VB 的朋友可以跳过此部的分析，直接看下一段。
A 部分:定义变量。
让程序以相同的文件名把 DWG 文件保存在 Solidworks 工程图相同的文件夹内。
(如果 Solidworks 工程图文件名为: XXX. SLDDRW 则AutoCAD 图纸的文件名为: XXX.DWG )。
此部分不可删除和省略。
B 部分:转换完成后关闭 Solidworks 工程图，这对同时需转换大量的工程的话十分有用。
如果你转换后不想关闭图纸的话，删了它。
C 部分:转换后出现一个信息框:―已保存为 DWG 文件‖。
增加这个部分的原因是因为:实现一键操作后，如果一次需转换大量的图纸，转换时太爽了，有时按键按得太快，系统有时会―发病‖。
如果把―已保存为 DWG 文件‖换成: ‖ 文件已转成: ―& Title & ―.DWG‖ 。
信息框就输出转换后的文件名。
在这里，你可能觉得没用，但如果你在 C 部分后再增加一个 D 部分:打开同目录中的下一个工程图，用循环语句全部转换，哈哈!……可以同时转换成千上万个工程图，没有 C 部分来检查和监测一下，你根本不知道程序运转到什么地方了，还以为死机了呢。
你觉得没用的话也可以删了它。
8、直接关闭 VBA 宏编辑器，在更改的时候它会自动保存。
所已在更改的时候要小心点。
9、添加―宏‖ TOOLBAR ，一键搞定它。
操作:工具–自定义，出现―自定义‖对话框;选命令–宏，把右面的人头小图标往你需要的工具栏上拖，松手;出现―自定义宏按钮‖对话框;按右边的文件选择按钮，出现―宏路径‖对话框10、选择我们刚才编辑过的宏文件，按―打开‖;此时你可以在―自定义宏按钮‖对话框中设置―快捷键‖，这对经常要用到转换的朋友也十分有用。
此时也可以用―选择图象‖给此按钮换一个与众不同的图标。
11、点击―确定‖，再确定。
12、好了!现在打开一张工程图，点击刚才拖出来的按钮， DWG 输出一键结束。
---------------------------------------------------------------范文最新推荐------------------------------------------------------ 财务工作总结ppt[财务工作总结ppt]一、合理安排收支预算，严格预算管理单位预算是学校完成各项工作任务，实现事业计划的重要前提，因此认真做好我校的收支预算责任重大，财务工作总结ppt。
为了搞好这项工作，根据学校上年度的实际情况，拟定的预算方案，特别是支出方案多次向学校领导汇报，进行了反复修改，本着;以收定支，量入为出;，使预算更加切合实际。
充分发挥在财务管理中的积极作用，较圆满地完成预算编制任务。
在实际执行过程中，严格按照预算执行，每月未编制好计划用款报表，充分体现了资金的使用效益，确保学校各项工作的顺利完成。
二、认真做好收费、结算工作收费是学校最为繁琐，也是政策最强的一项工作，为了做好这项工作，我们及早做好申报审批工作，做到收费的依据，严格执行收费标准。
及时出具票据，期未做好结算工作，做到多退少不补，同时做好代收费;报告书;的上报。
三、认真做好决算工作年终决算也是一项较为复杂繁重的工作任务，主要进行结旧建新，编制决算报表，决算报表是反映学校一年度的财务收支情况，是指导学校预算执行工作的重要资料，也是编制下年度收支计划的基础，所以除了认真细致地做好年终决算外，同时针对所编制的报表进行对比性分析，通过分析，总结经验，揭示存在的问题，为学校领导决策提9---------------------------------------------------------------范文最新推荐------------------------------------------------------ 供依据。
四、努力学习，提高财会人员的自身素质。
财务人员能积极参加镇组织的业务培训，不断的提高财会知识和政策水平，同时积极参加学校的一切政治学习，认真作好学习笔记，认真贯彻执行《合计法》，使学校的财会工作能按照国家的政策、法规进行，保证支出的真实性，合法性。
五、努力完成学校的后勤工作后勤工作将直接影响到学校的一切工作，搞好食堂更为重要，为此总在放学前拟定好下学期的伙食收费报表报局计划财务科，严格执行计划财务科核定的标准收龋本着服务于学生目的，规范伙食成本，控制伙食利润，按规定时间上报食堂报表。
【扩展阅读篇】工作总结格式一般分为:标题、主送机关、正文、署名四部分。
