电气回路二次识图

电气回路二次识图
3、各导线、端子都有统一规定的回路编号和标号,便于分类查线、施工和维修。展开图是安装、调试和检修的重要技术图纸,也是绘制安装接线图的主要依据。
基本看图方法
看二次图的方法
二次接线的最大特点是其设备、元件的动作严格按照设计的先后顺序进行,其逻辑性很强,所以读图时只需要按一定的规律进行,便会显得条理清楚,易读易记。
1、二次接线和一次接线的相关部分画在一起,且电气元件以整体的形式表示(线圈与触点画在一起),能表明各二次设备的构成、数量及电气连接情况,图形直观形象,便于设计构思和记忆。
2、用统一的图形和文字符号表示,按动作顺序画出,便于分析整套装置的动作原理,是绘制展开接线图等其它工程图的原始依据。
3、其缺点是不能表明元件的内部接线、端子标号及导线连接方法等,因此不能作为施工图纸。
N491~N499
L491~L499
TA10
A501~A509
B501~B509
C501~C509
N501~N509
L501~L509
TA19
A591~A599
B591~B599
C591~C599
N591~N599
L591~L599
保护装置及测量表计的电压回路
TV
A691~A609
B691~B609
C401~C409
N401~N409
L401~L409
TA1
A411~A419
B411~B419
C411~C419
N411~N419
L411~L419
TA2
A421~A429
B421~B429
C421~C429
N421~N429
L421~L429
TA9
A491~A499

电气二次回路识图.ppt

电气二次回路识图.ppt
4、二次设备是指对一次设备进行监察、控制、 测量、调整和保护的低压设备,又称辅助设 备。它包括控制、信号、测量监察、同期、 继电保护装置、安全自动装置和操作电源等。
二次电路的组成
❖ 1、二次电路是对一次设备的工作进行监视、控制 、测量、调节和保护。它的特殊作用决定了它所 采用的保护元件元件的不同。
❖ 检查熔断器的熔体或熔丝是否选用恰当。
❖ 查盘前标签、盘后标号和设备代号等是否标志齐 全、正确。
❖ 检查端子排上的各种标号是否齐全、正确。
❖ 检查盘内配线是否已绑扎、固定好。
❖ 检查控制电缆应固定牢靠,标牌齐全、清楚,备 用线芯应整齐的排在线束内。
❖ 在屋外潮湿、污秽的场所,还应检查其防雨、防 潮、防尘、防腐蚀等措施能否符合要求。
❖ 按用途分类:
❖ 1、测量回路、继电保护回路、开关控制及信号回 路、断路器和隔离开关的电气闭锁回路及控制电 源回路。
❖ 2、操动回路:包括由操作电源到断路器分、合闸 线圈之间的所有有关元器件组成的回路。这些元 器件如:熔断器、控制开关、中间继电器的触电 和线圈、接线端子等。
❖ 3、信号回路:包括事故信号、预告信号、位置信 号、继电保护及自动装置的启动、动作等信号。
❖ 2、二次电路所配置的仪器如:测量仪表、继电器 、控制和信号元件、自动装置、继电保护装置电 流电压互感器等。
❖ 3、二次回路把这些二次设备按一定的要求连接在 一起以实现所需的逻辑功能的回路。
二次回路的分类
❖ 按电源性质分: ❖ 1、交流电流回路:电流互感器二次侧供电给测量
仪表及继电器的电流线圈等所有电流元件的全部 回路。 ❖ 2、交流电压回路:由电压互感器二次侧供电给测 量仪表及继电器等所有的电压线圈以及信号电源 等的全部回路。 ❖ 3、直流回路:由直流电形成的控制回路等全部回 路。

二次回路识图

二次回路识图

2、外观检查 检查盘内设备和元件有无机械或热力损伤。 检查盘内部线有无松动脱落现象,标号牌及电缆 牌是否齐全、完备。 检查元件接线是否牢固。标号牌是否清晰。 3、 设备、元件的检查 检查外观应完整无损,如存在缺陷应处理妥当不 影响使用。 检查铭牌、规范、型号、级别等应正确无误。 元件的安装位置应核对无差错。 继电器等已经检验,设有铅封,应检查其是否封 好,有无可疑。
6 、二次回路的通电试验 1二次回路通电试验前的准备工作。 a.设备安装完毕,电缆敷设、接线完毕。 b.测量仪表、继电器、自动装置等检验整定完毕 c.控制开关、信号灯、电阻器等经检查型号无误 ,完好无缺。 d.互感器已经试验并合格。 e.断路器等开关设备安装、调整、试验完毕,就 地电动操作情况正常,有关辅助触点已调整合适 f.在不带电情况下,经检查回路连接正确(原理 图、展开图、安装图等应事先核对无误,并与实 际设备、实际接线进行查核,应相符),接头接 触可靠。对控制电缆应固定牢靠,标牌齐全、清楚,备 用线芯应整齐的排在线束内。 在屋外潮湿、污秽的场所,还应检查其防雨、防 潮、防尘、防腐蚀等措施能否符合要求。 在可能受到滴油的场所应检查其有无防油措施。 当设备有通风、降温要求时,应检查其所需辅助 设施及条件是否已具备。 4、 回路连接正确性的检查。 直流电源的引接,要检查其正负,正负不应接错 更不应发生混淆。
二次回路识图
1、“先看一次,后看二次”。先查找一、二次设 备的转换,传递元件。 2、“看完交流,看直流”。指先看二次接线图的 交流回路,以及电气量的变化特点,再由交流量 的“因”查找出直流回路的“果”。 3、“交流看电源,直流找线圈”。指交流回路一 般从电源入手。包括交流电流、交流电压回路两 部分;先找出由那组电流互感器或那组电压互感 器提供电源,交换的电流、电压量所起到的作用 ,他们与直流回路的关系、相应的电气量由那些 继电器反映出来。

典型电气二次回路识图

典型电气二次回路识图

典型电气二次回路识图 The manuscript was revised on the evening of 2021断路器控制回路图控制回路是二次回路的重要组成部分,电气设备的种类和型号多种多样,控制回路的接线方式也很多,但其基本原理是相似的。

这里以某变电站控制回路图为例,简要说明看图的基本方法。

完整的二次回路原理图一般由四张图构成:原理图—端子图—端子图—原理图。

完整的控制回路图一般包括操作箱接点联系图—保护屏端子图—汇控柜端子图—断路器控制回路图。

按照上述顺序联接。

下面逐一进行说明:1、操作箱接点联系图我们以A相合闸回路为例来简要说明一下识图方法(图1)。

图1 A相合闸回路先来看图上的两种端子:是箱端子,位于保护装置后侧,是屏端子,一般位于保护屏后两侧,固定在保护屏上。

图的左边为装置的逻辑回路,右侧相对于逻辑回路标有继电装置的种类及回路名称。

如图中根据回路名称,我们可以快速找到A 相合闸回路,其中包括跳位监视回路、合闸回路、防跳回路。

跳位监视回路从正电源101通过4D62屏端子接至4n76箱端子,通过跳闸位置继电器TWJa接至4n44,并引至屏端子4D168,从屏端子通过电缆连接至断路器操作机构箱。

图中的7A为回路编号(功能相同的回路在不同型号的设备中都有统一编号,比如合闸回路的编号一般为7,跳闸回路编号一般为37)。

合闸回路的启动靠手动合闸继电器SHJ或重合闸继电器ZHJ,手合命令发出后启动SHJ,重合闸命令发出后启动ZHJ,然而合闸命令只是一个脉冲,保证合闸回路导通直至断路器合上的是合闸保持继电器HBJa。

SHJ或ZHJ发出合闸脉冲后,HBJa线圈励磁,启动合闸回路的HBJa长开接点,这时合闸回路靠HBJa接点继续导通,直至A相合闸成功,机构箱内的合闸回路断开,HBJa线圈失磁,HBJa长开触点才断开,切断合闸回路。

图中1TBJa为跳跃闭锁继电器,它有两个线圈,一个是电流启动线圈,串联在跳闸回路中,以便当继电保护装置动作于跳闸时,使1TBJa可靠的启动。

变配电工程图识图 变电所二次回路图的识图

变配电工程图识图 变电所二次回路图的识图
变配电所安装接线图各端子要符合相对编号法原则。
变电所二次回路图的识图
第二部分
1.认识二次回路常见的图形符号及规则 2.掌握二次回路编号一般规则
变电所二次回路图的识图
二次回路图形符号 为了使二次回路原理及功能更加清晰,一般采用国际或国家标准的电气 图形符号及文字符号来表示二次回路。因此,熟悉有关电气设备的图形符号及 文字符号是掌握二次回路的前提。二次回路中的电气设备,一般用反映该设备 特征或含义的图形表示,称为图形符号。
变电所二次回路图的识图
变电所二次回路图的识图
二次回路编号规则
1.+电源回路 1 101 201 301 -电源回路 2 102 202 302 2.合闸回路 3~31 103~131 203~231 303~331 示例:(+KM101) 103 105 107 ………131 (-KM102) 3.跳闸回路 33~49 133~149 233~249 333~349 示例:(+KM101) 133 135 137 ………149 (-KM102) 4.信号及其他回路701~899 ①信号回路电源 +(701、801)-(702、802)
变电所二次回路图的识图
先线圈,后触点 就是先找到继电器或装置的线圈,再找到其对应的触点。因为只有线圈通电(并达 到其起动值),其相应触点才会动作;由触点的通断引起回路的变化,进一步分析整个 回路的动作过程。 先上后下,先左后右 这个要领主要是针对端子排图和屏后安装图而言。看端子排图一定要配合展开图来 看。针对不同的二次设备辨别出端子排哪里是进线端子哪里是出线端子。
变电所二次回路图的识图
变电所二次回路图的识图
第三部分
1.掌握二次接线图识图“六先六后”法 2.学会看懂二次接线图

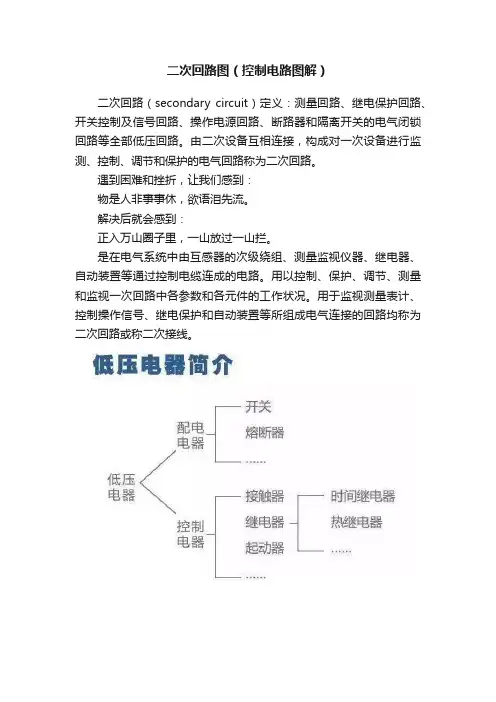

二次回路图(控制电路图解)

二次回路图(控制电路图解)

二次回路图(控制电路图解)
二次回路(secondary circuit)定义:测量回路、继电保护回路、开关控制及信号回路、操作电源回路、断路器和隔离开关的电气闭锁回路等全部低压回路。

由二次设备互相连接,构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路。

遇到困难和挫折,让我们感到:
物是人非事事休,欲语泪先流。

解决后就会感到:
正入万山圈子里,一山放过一山拦。

是在电气系统中由互感器的次级绕组、测量监视仪器、继电器、自动装置等通过控制电缆连成的电路。

用以控制、保护、调节、测量和监视一次回路中各参数和各元件的工作状况。

用于监视测量表计、控制操作信号、继电保护和自动装置等所组成电气连接的回路均称为二次回路或称二次接线。

二次回路识图PPT课件

二次回路识图PPT课件
反转到正转。SBF和SBR不能同时按下, 否则会第造39页成/共短70页路!
电机的正反转控制— 加互锁
SB1
KMR SBF
FR KMF
ABC QS FU
KMF
KMR
FR
M 3~
KMF SBR
KMF
KMR
KMR
互锁
互锁作用:正转时,SBR不起作用;反转 时,SBF不起作用。从而避免两触发器 同时工作造成主回路短路。
第7页/共70页
看图原则
• A、"先看一次,后看二次"。一次:断路器、隔离开关、电流、电压互感器、变压器等。了解这些设备的功 能及常用的保护方式,如变压器一般需要装过电流保护、电流速断保护、过负荷保护等,掌握各种保护的 基本原理;再查找一、二次设备的转换、传递元件,一次变化对二次变化的影响等。
第8页/共70页
第14页/共70页
第15页/共70页
安装接线图 • 安装接线图用来表明二次回路的实际安装情况,是控制屏(台)制造厂生产加工和现场安装施工用图,是 根据展开接线图绘制的。在安装接线图中,各种仪表,电器,继电器,及连接导线等,按照它们的实际图 形,位置和连接关系绘制。安装接线图包括屏面布置图,屏后接线图和端子排图,有时屏后接线图和端子 排图画在一起。
什么是一次电路? 什么是二次电路?
第1页/共70页
• 发电厂和变电所的电气设备分为一次设备 和二次设备。

一次设备是构成电力系统的主体,
它是直接生产、输送和分配电能的高电压,
大电流的设备。又称主设备。包括发电机、
电力变压器、断路器、隔离开关、输电线
路,母线,电流互感器,电压互感器和避
雷器等。一次接线又称电气主接线,主接

电流二次回路识图.pptx

电流二次回路识图.pptx

目录
一、电流回路的基本原理 二、电流互感器的接线方式 三、电流回路的二次标号及极性 四、电流互感器运行中应注意的问题 五、典型电流回路介绍
电流回路的接线方式 • 单相接线
单相接线,它可用于小电流接地系统中零序电流的测量(电缆); 大电流系统中中性点零序电流的测量;也可用于三相对称负荷的电路, 只测量一相电流或过载保护
目录
一、电流回路的基本原理 二、电流互感器的接线方式 三、电流回路的二次标号及极性 四、电流互感器运行中应注意的问题 五、典型电流回路介绍
典型的0kV线路 电流回路图
典型的电流回路图
220kV线路 电流回路图
典型的电流回路图
500kV线路电流回路图(3/2 接线方式 )
电流回路的接线方式 • 三相星形接线
三相星形接线,一般用于大电流接地系统的测量和保护回路,它 能反映任何一相、任何形式的电流变化。
电流回路的接线方式 • 不完全星形接线
不完全星形接线,一般用于小电流接地系统的测量和保护回路。能 反映各类相间故障。
能反映相间故障,不能反映B相单相接地短路故障。
电流回路的接线方式 • 不完全星形接线
电流回路的二次标号
• 二次标号
以一组保护用电流回路为例,结合上文的编号,A相第一个绕 组头端与尾端编号1A1,1A2,如果是第二个绕组则用2A1, 2A2,其他同理。
电流互感器的极性
• 电流互感器的标注
CT一次的标注:P1 P2 (L1 L2) CT二次的标注:S1 S2 (K1 K2)
电流互感器的极性
电流互感器的极性
• 电流互感器的极性判断
电流互感器的三种极性标注
电流互感器的极性
• 电流互感器的极性检验方法

二次回路识图PPT课件

二次回路识图PPT课件

熔体额定电流 IF 的选择:
FU
1. 无冲击电流的场合 (如电灯、电炉)
IF IL
(稍大)
电路符号 IF t
安秒特性
2. 空载电机
IF
1 2.5
~
1 3
I
st
3. 频繁起动 的电机
IF
1 1.6
~
1 Ist 2
异步电机的起动电流 Ist=(5~7) ×额定 电流。
第21页/共70页
1.3 控制按钮
1.6 继电器
继电器和接触器的工作原理一样。主要区别在于,触发器 的主触头可以通过大电流,而继电器的 触头只能通过小电流。 所以,继电器只能用于控制电路中。
中间继电器 电压继电器
继电器类型:
电流继电器 时间继电器(具有延时功能) 热继电器(做过载保护)
…...
第28页/共70页
热继电器 功能:过载保护
按钮松开
线圈(KM)断电
触头(KM)打开
第32页/共70页
电机停转。
简单的接触器控制 A B C
刀闸起隔离作用
停止 按钮
起动 按钮
M 3~
第33页/共70页
自保持
二、电动机连续运行
A BC
QS FU
C'
停车 SB1 按钮
起动 按钮 SB2
KM
B' KM
KM 自保持
注意:接触器线圈电压380V时,
电机起动、停车(点动、连续运行、多地点 控制、顺序控制等)
电机正反转控制 行程控制 时间控制 速度控制
……
第31页/共70页
2.1 异步机的直接起动
A BC
QS
C'

电力系统二次回路技能识图

电力系统二次回路技能识图

直流母线电压监视装置原理图-------------------------------------------1直流绝缘监视装置----------------------------------------------------------1不同点接地危害图----------------------------------------------------------2带有灯光监视的断路器控制回路(电磁操动机构)--------------------3带有灯光监视的断路器控制回路(弹簧操动机构)--------------------5带有灯光监视的断路器控制回路(液压操动机构)-------- -----------6闪光装置接线图(由两个中间继电器构成)-----------------------------8闪光装置接线图(由闪光继电器构成)-----------------------------------9中央复归能重复动作的事故信号装置原理图-------------------------9预告信号装置原理图------------------------------------------------------11线路定时限过电流保护原理图------------------------------------------12线路方向过电流保护原理图---------------------------------------------13线路三段式电流保护原理图---------------------------------------------14线路三段式零序电流保护原理图---------------------------------------15双回线的横联差动保护原理图------------------------------------------16双回线电流平衡保护原理图---------------------------------------------18变压器瓦斯保护原理图---------------------------------------------------19双绕组变压器纵差保护原理图------------------------------------------20三绕组变压器差动保护原理图------------------------------------------21变压器复合电压启动的过电流保护原理图---------------------------22单电源三绕组变压器过电流保护原理图------------------------------23变压器过零序电流保护原理图------------------------------------------24变压器中性点直接接地零序电流保护和中性点间隙接地保------24线路三相一次重合闸装置原理图---------------------------------------26自动按频率减负荷装置(LALF)原理图--------------------------------29储能电容器组接线图------------------------------------------------------29小电流接地系统交流绝缘监视原理接线图---------------------------29变压器强油循环风冷却器工作和备用电源自动切换回路图------30变电站事故照明原理接线图---------------------------------------------31开关事故跳闸音响回路原理接线图------------------------------------31二次回路展开图说明(10KV线路保护原理图)-----------------------32直流回路展开图说明------------------------------------------------------331、图E-103为直流母线电压监视装置电路图,请说明其作用。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

CT回路——CT的配置
CT回路——接线方式
CT回路——二次负载
P523。 二次负载核算 产生测量误差的原因一是电流互感器本身造成的,二是运行和
使用条件造成的 CT的二次负载阻抗大小对CT准确度有很大影响。原是CT二次
负载阻抗增加的越多,超出所容许的二次负载阻抗时,励磁电 流的数值就会大大增加,使铁芯进入饱和状态,在这种情况下 ,一次电流很大一部分将用来提供励磁电流,从而使互感器的 误差大为增加。
时(例如母线联络断路器断开),为了保证其一次系统和二次系 统在电压上保持对应,以免发生保护或自动装置误动、拒动, 要求保护及自动装置的二次电压回路随同主接线一起进行切换 。用隔离开关两个辅助触点并联后去启动电压切换中间继电器 ,利用其触点实现电压回路的自动切换
二 次回 路识 图
内容提要
二次回路 二次回路图 CT相关 PT相关 直流系统 监控系统(测量、计量、信号) 控制回路 保护回路 二次回路抗干扰 “六统一”对二次回路的要求
二次回路——什么是二次回路
一次设备是指直接参加发、输、配电能的系统中使用的电器设 备,包括发电机、电力变压器、断路器、隔离开关、母线、电 力电缆和输电线路等,构成电力系统的主体。涉及到一次接线 图
1s2
2s2
1s3
2s3
4s3
3s1
4s2
3s2
4s1 3s3
A相CT
B相CT
A1s1 B1s1 C1s1 A1S2 B1S2 C1S2
D1
D2
D3
D4
D5
D6
A411 B411 C411 N411
1s1 2s1 1s2 2s2
1s3
2s3
4s3
3s1
4s2
3s2
4s1 3s3
C相CT
A4S2 B4S2 C4S2
C -100ms - O - 500ms - C 100ms - O
6)短时热电流为3s,50kA,额 定动稳定电流为125kA; 结构特点:
本 产 品 为 正 立 式 油 浸 带 有 TPY 级 暂态保护用的电流互感器。所有二 次绕组均安装在一次绕组P1侧;一 次导体采用D型铝管,导电截面大 、体积小;采用外油式叠形金属膨 胀器,有利产品散热
为什么继电保护交流电流回路要有接地点,并且只能一点接地 桥接线、串接线时CT二次回路的接地
CT回路的接地3/2断路器接线方式的电能表TA和电流原理图
CT回路——CT发展方向
内容提要
二次回路 二次回路图 CT相关 PT相关 直流系统 监控系统(测量、计量、信号) 控制回路 保护回路 二次回路抗干扰 “六统一”对二次回路的要求
一致。 ➢ 主变保护对中性点套管的极性要求(零功方向)各个厂家也
不一致,需注意。 ➢ 老式电度表对负荷侧必须采用正极性,反之会造成电度表不
转。现在,变电站计量回路对CT极性的要求,以变压器为例注 意电量平衡。 ➢ 一个例子
CT回路——CT回路的切换
CT回路——CT回路的接地
公用电流互感器二次绕组二次回路只允许、且必须在相关保护 柜屏内一点接地。独立的、与其他互感器的二次回路没有电气 联系的二次回路应在开关场一点接地
PT回路—— 基本原理
PT的结构 PT的参数——变比 PT的接线方式 PT的极性 PT的配置原则——线路PT与母线PT及对保护的影响 PT二次回路要求(切换回路、熔断器设置、接地) PT二次定相、二次核相(双母、变压器高低压之间Y/△-11,
Y/△-1 ) 相关问题
主要技术参数
CT回路——CT的参数(电流互感器端子标志)
序号
端子 名称
端子子
C1、C2
单电流比
2
二次端 S1、S2

S11 S21
表示方法(二次绕组端子有两种标志方法:
1S1 1S2,2S1 2S2;或 S11 S21, S12 2S22)
二次绕组
一次绕组分段
有抽头
可串并联
有两个二次绕组, 且各有自身铁心
看图方法:“先交流、后直流;交流看电源,直流找线圈;抓住触点不放松 ,一个一个全查清”;“先上后下,先左后右,屏外设备一个也不漏”
二次回路图——回路标号
回路标号法(教材下册P513) 相对标号法 控制电缆标号 小母线 标号
内容提要
二次回路 二次回路图 CT相关 PT相关 直流系统 监控系统(测量、计量、信号) 控制回路 保护回路 二次回路抗干扰 “六统一”对二次回路的要求
PT回路——PT的极性
正常运行时,第三绕组的相电压为100V,但B相极性接反时, 开口三角形侧的输出电压为?
PT回路——PT的配置原则
电压互感器配置原则,教材P532 线路PT与母线PT及对保护的影响
PT回路——电压切换回路
在双母线系统中电压切换的作用是什么? 答:对于双母线系统上所连接的电气元件,在两组母线分开运行
密麻麻的电缆竟有近50根420个接头 一次设备组合电器对二次的影响:存在二次回路与一次设备使用寿命不同
步的现象因此必须二次线实现“标准化”,加强施工工艺,简化二次回路 ,方便运行维护,提高GIS的使用寿命 电缆受分布电容及电磁影响很大,在现场实际接线中,有误跳开关现象
二次回路——现在二次回路的发展趋势
⑴总的部分(公用部分)或者监控部分。 ⑵各电压等级的线路二次图纸。 ⑶主变压器部分。 ⑷直流部分。 ⑸通信部分。 ⑹继电保护原理图(白图)。
各卷册图纸中均有:原理图、展开图、端子排图、屏面布置图 、端子箱及机构葙接线图五种。
二次回路图——分类
原理图
归总式原理图 展开式原理图
安装图
屏面布置图 屏后安装接线图 端子排图
1) 额定电压比: 110/√ 3 / 0.1/√ 3 / 0.1/√ 3 / 0.1kV
2) 准确级组合 0.2/0.5/3P和0.5/3P/3P
3) 额定绝缘水平:126/200/480 kV 4) 输出容量10-500VA
教材P529
JDQXH-110(配GIS)
JDQX-110W2
电 压 互 感 器 主 要 接 线 形 式
二次设备是指对一次设备的工况进行监测、控制、调节和保护 ,为运行人员提供运行工况或生产指挥信号所需要的电气设备 ,如测量仪表、继电器、控制及信号器具、自动装置、通信设 备等。这些设备,通常由电流互感器和电压互感器的二次绕组 的出线以及直流回路,按照一定的要求连接在一起构成的电路 ,就是二次回路,描述该回路的图纸就是二次回路图。
内容提要
二次回路 二次回路图 CT相关 PT相关 直流系统 监控系统(测量、计量、信号) 控制回路 保护回路 二次回路抗干扰 “六统一”对二次回路的要求
二次回路图——二次回路图的存在形式
现场大量的是二次图,以二次图纸卷宗册的形式出现,根据工 程规模和电压等级的高低,二次图纸卷宗册多少而不同,一般 二次图纸均有以下部分:
变电站二次系统所涉及的各个专业趋向于相互渗透融合,测量 、控制、保护、通信专业整合已成必然趋势。在确保系统的安 全性原则前提下,保证系统功能的实用性。整合后的系统,将 呈现数据集中、信息共享、功能分布等特点,应能更好地体现 各个应用的功能定位。IEC61850规范就是为了适应这一发展需 要推出的,数字化变电站是由电子式互感器、智能化开关等智能 化一次设备、网络化二次设备分层构建,建立在IEC61850通信 规范基础上,能够实现变电站内智能电气设备间信息共享和互 操作的现代化变电站
220kVGIS
隔离开关二次辅助触头
二次回路——二次回路的分类
二次回路的范围
通常包括用以采集一次系统电压、电流信号的交流电压回 路、交流电流回路,用以对断路器等设备进行操作的控制 回路,用以对主变压器分接头位置进行控制的调节回路, 用以反映一、二次设备运行状态、异常及故障情况的信号 回路等。
值得注意的是,保护用电流互感器要求在一定的过电流倍数(准 确限值系数)下,其复合误差要小,不得超过限值,而测量用互 感器则要求在一定的过电流倍数(FS)下复合误差要大,要超过 10%。复合误差应用于两种互感器,要求却不相同。
CT回路——CT的配置原则
一组电流互感器 ,其内部二次绕 组的排列方式如 图所示,L1靠 母线侧,L2靠 线路侧。若第1组 接线路保护,问 :母差保护电流 回路应接入哪一 组
PT回路——接线方式
PT的 接线 方式
PT回路——PT的极性
PT极性标示方法和CT的相同 一次绕组的首尾端常用A、B、C和X、Y、Z标记,二次绕组的 首尾用a、b、c,和x、y、z标记。采用减极性标记,即从一、 二次侧首端看,流过一、二次绕组的电流方向相反。当忽略电 压变比误差和角误差时,一、二次相电压同相位。
N441
CT回路——CT的参数(LBT-500W2)
主要技术参数: 1)额定绝缘水平:
680/1175/1550kV; 2)额定电流比为:2*1250/1A 3) 准 确 级 次 组 合 为
10P20/0.2FS5/TPY/TPY/TPY/TPY; 4)一次时间常数:100ms; 5)保证暂态误差的工作循环:
二次回路包括:控制回路、继电保护回路、测量回路、计 量回路、信号回路、自动装置回路以及供二次设备工作的 电源系统等。又分交流回路和直流回路。
二次回路——现在二次回路的特点及现状
神经网络般密集,端子成千上百、回路纵横交错,千头万绪,很复杂 与一次设备比较而言不直观 电缆绝缘破坏十分严重 设计标准不统一 工艺标准不统一 一次设备规格不一,二次原理及接线端子排不规范 施工工艺复杂、电缆敷设量大,端子排拥挤不堪,在1.5米见方的端子箱中密
图纸分类:设计院蓝图、厂家白图
二次回路图——原理接线图
一、二次回路图——其他类型图
屏面布置图、展开图、端子排图
二次回路图——识图基础
注:二次接线图中,断路器、隔离开关、接触器的辅助接点以及继电器的接 点所表示的位置是这些设备的在正常状态的位置。
