柔性接口铸铁排水管
《04S409建筑排水用柔性接口铸铁管安装》(53页).pdf
《04S409建筑排水用柔性接口铸铁管安装》
内容简介
1、 编制背景
以前很多工程技术人员将淘汰手工翻砂，承插式水泥打口的排水铸铁管，误认为淘汰排水铸铁管。
《建筑给水排水设计规范》GB50015-2003中4.5.1条第2款规定：“建筑内部排水管道应采用建筑排水塑料管及管件或柔性接口机制排水铸铁管及相应管件”。
目前市场上有按不同产品标准生产的多种柔性接口排水铸铁管，它们在性能和尺寸上有些差异。
工程建设标准化协会编制了《建筑排水柔性接口铸铁管管道工程技术规程》CECCS168：2004。
为了更好地推广使用，我们组织了6家生产企业编制了本图集。
2、 适用范围和编制内容
2.1本图集适用于民用及一般工业建筑DN≤300的排水管道的设计和施工。
2.2总说中详细介绍了建筑排水用柔性接口铸铁管的选用、敷设和安装要求。
2.3图纸部分编制了接口连接图、立管（横管）安装图、安装节点详图、常用管件组合尺寸表，各种管材及管件表。
3、 技术要点：
3.1图集编入了按4个产品标准生产的管材及管件，它们包括了卡箍式和法兰承插式两类5种接口方式。
3.2通常明装宜采用卡箍式接口，暗装和埋地宜采用法兰承插式接口。
3.3同一个工程应采用同一品牌的产品，以保证接口质量。
4、 使用方法：
4.1设计人员可按本图集选择管材及接口种类，进行系统设计和排细部尺寸，将图集引用到设计文件中。
4.2施工单位可按本图集要求确定接口及支吊架的位置，并按节点详图等进行施工。
柔性接口排水铸铁管安装工艺
一、柔性接口排水铸铁管安装工艺1.适用范围适用于室内柔性接口排水铸铁管安装。
铸铁管按接口形式包括卡箍式接口（W 型接口、W1 型接口）、机械式接口（A 型接口、B 型接口）2.大样图：3.规格表4 工艺要求：（1）柔性接口排水铸铁管的接口不得设置在楼板，屋面板或池壁、墙体等结构层内。
（2）排水横管坡度应符合设计要求，严禁出现无坡，倒坡现象。
（3）卡箍式接口排水铸铁管的支吊架管卡或吊卡不应设置在卡箍部位。
（4）法兰承插式排水铸铁管接口橡胶密封圈，在安装套入时，应注意其方向性。
（5）柔性接口排水铸铁管立管底部与排出管端部的连接，应采用两个45度弯头，并在立管底部调设置支墩或支架等固定措施。
卡箍式排水铸铁管立管底部转弯处也可采用鸭脚支撑弯头，并设置支墩或支架等固定措施。
（6）建筑排水柔性铸铁管安装，应按规范合理设置支吊架。
5.采购要求及注意事项：（1）同一建筑工程排水系统的排水铸铁管直管、管件及卡箍、法兰压盖、橡胶密封圈等接口零部件应同一品牌，以确保管道的严密性。
（2）柔性接口排水铸铁管直管和管件的内外表面在出厂前应涂覆防腐材料（如树脂漆、防锈漆、沥青漆等），涂层应均匀并粘结牢固。
（3）卡箍式柔性接口铸铁管的卡箍材质应为不锈钢，其厚度和胶圈质量应符合要求。
二、成品保护措施1.适用范围现场设备、管线等成品、半成品保护。
2.大样图3.注意事项（1）项目应重视成品保护工作，制定成品保护方案。
（2）结合项目情况，合理采用成品保护方式，对设备、管线、成品、半成品进行保护，避免污染、损坏。
（3）合理安排施工工序，减少工序的交叉作业。
工序之间做好交接工作，并做好记录。
三、压力开关1. 使用范围适用于管道上压力开关的安装。
2. 大样图3.工艺核心要义叙述压力开关建议安装在弯头后方，水流稳定处，距离不小于300mm。
四、水池液位计1. 适用范围适用于水池液位计的安装及刻度制作。
2. 大样图3.工艺核心要义叙述（1）液位计玻璃管顶部需安装小旋塞阀；（2）在墙上标记刻度，自己制作各水位线刻度。
(完整版)地埋A型柔性铸铁排水管道安装技术交底
2．当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
2．当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
5.1.2排水管道上设置检查口和清扫口按设计要求。
5.1.3管道支、吊架固定在承重结构上。
固定间距：横管不大于2m；立管不大于3m。
立管底部的弯管处应设支墩或采取固定措施。
埋地管道支座（墩）严禁铺设在冻土和未经处理的松土上。
5.1.4通向室外的排水管道，穿过墙壁或基础必须下返时，应采用45°三通和45°弯头连接，并应在垂直管段顶部设置清扫口。
5.1.5由室内通向室外排水检查井的排水管，井内引入管应高于排出管或两管顶相平，并有不小于90°的水流转角，如跌落差大于300mm可不受角度限制。
5.1.6用于室内排水的水平管道与水平管道、水平管道与立管的连接，应采用45°三通或45°四通和90°斜三通或90°斜四通。
立管与排出管端的连接，应采用两个45°弯头或曲率半径不小于4倍管径的90°弯头。
5.1.7管道灌水试验：其满水高度应不低于底层卫生器具的上边缘或底层地面高度，满水15min水面下降后，再灌满观察5min，液面不降，管道及接口无渗漏。
5.1.8水平干管及立管通球试验：通球球径不小于排水管管径的2/3,通球率100%。
5.2一般项目5.2.1排水铸铁管道安装每1m允许偏差才1mm,全长25m以上允许偏差才25mm,立管垂直度每1m允许偏差3mm，全长5m以上允许偏差才15mm。
六、成品保护：1）预留管口的临时封堵不得随意打开，以防掉进杂物造成管道堵塞。
七安全文明施工7.1要严格执行限额领料制度，不丢失浪费，精细打算，长材不短用，多余材料退回材料部门，活完场地清。
7.2安装过程中注意安全，清除障碍，进入施工现场带安全帽，高空作业系安全带，任何人不得违章指挥，违章作业。
柔性接口排水铸铁管

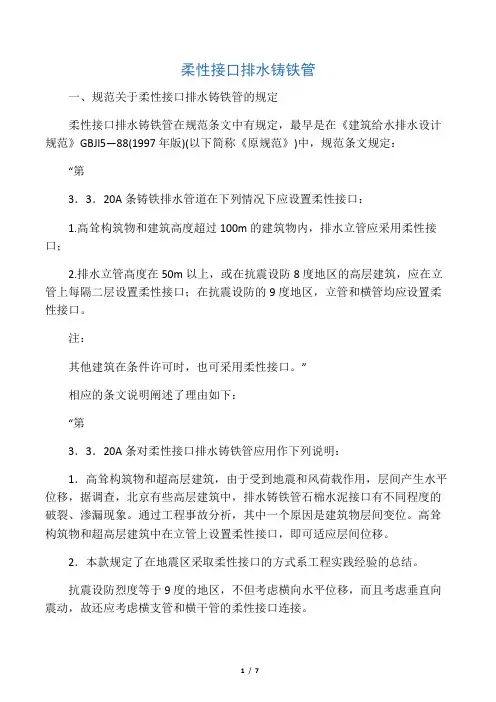

柔性接口排水铸铁管一、规范关于柔性接口排水铸铁管的规定柔性接口排水铸铁管在规范条文中有规定，最早是在《建筑给水排水设计规范》GBJl5—88(1997年版)(以下简称《原规范》)中，规范条文规定：“第3．3．20A条铸铁排水管道在下列情况下应设置柔性接口：1.高耸构筑物和建筑高度超过100m的建筑物内，排水立管应采用柔性接口；2.排水立管高度在50m以上，或在抗震设防8度地区的高层建筑，应在立管上每隔二层设置柔性接口；在抗震设防的9度地区，立管和横管均应设置柔性接口。
注：其他建筑在条件许可时，也可采用柔性接口。
”相应的条文说明阐述了理由如下：“第3．3．20A条对柔性接口排水铸铁管应用作下列说明：1．高耸构筑物和超高层建筑，由于受到地震和风荷载作用，层间产生水平位移，据调查，北京有些高层建筑中，排水铸铁管石棉水泥接口有不同程度的破裂、渗漏现象。
通过工程事故分祈，其中一个原因是建筑物层间变位。
高耸构筑物和超高层建筑中在立管上设置柔性接口，即可适应层间位移。
2．本款规定了在地震区采取柔性接口的方式系工程实践经验的总结。
抗震设防烈度等于9度的地区，不但考虑横向水平位移，而且考虑垂直向震动，故还应考虑横支管和横干管的柔性接口连接。
3．目前国内的排水铸铁管柔性抗震接口，有多种形式：(1)RK型承插压盖式柔性接口；(2)RP型平口法兰式柔性接口；(3)STL型平口节套式柔性接口；(4)ZPR型承插伸缩管柔性接口。
各种柔性接口都有可曲挠和抗震等多种功能，在工程中可按建筑物的性质、建筑标准、建筑高度和曲挠及抗震要求等选用其中的一种柔性接口。
ZPR型柔性接头可按以下情况设置：对于高耸构筑物和建筑高度超过l00m的建筑，ZPR型应每层至少采用一个柔性接头，对于抗震设防的8度地区，或排水立管高度在50m以上时，应在立管上每隔两层设置至少一个柔性接头。
”从规范条文可以看出，柔性接口排水铸铁管具有可适应层间位移、抗震和连接快速等优点，可用于高层建筑、地震和经济条件许可且要求施工快速的场合。
柔性接口铸铁管施工方案
柔性接口铸铁管施工方案引言柔性接口铸铁管是一种常用于城市供水和排水系统中的管道材料。
本文将介绍柔性接口铸铁管的施工方案，包括材料准备、施工流程、质量控制等内容。
材料准备1.柔性接口铸铁管：根据设计要求和实际工程情况选择合适规格的柔性接口铸铁管。
2.配件：包括接口、法兰、橡胶密封圈等。
3.工具：如水平仪、螺丝刀、扳手等。
4.技术资料：收集柔性接口铸铁管的相关技术资料，了解其特性和施工要求。
施工流程1.施工前准备：确认施工区域，清理施工区域内的障碍物和杂物。
根据设计要求标出铸铁管的走向和施工点位。
2.安装接口：根据设计要求，选择合适的接口和配件。
使用橡胶密封圈确保接口密封。
根据实际情况，可以采用推力、螺栓、焊接等方式安装接口。
3.连接铸铁管：将铸铁管安装在接口上，确保管道与接口的垂直度和水平度。
使用法兰和螺栓固定铸铁管与接口的连接。
4.质量控制：检查施工质量，包括接口的密封性、管道连接的稳定性等。
使用水平仪等工具检测铸铁管的水平度和垂直度。
5.脱模和清理：等待施工材料干燥，进行脱模操作。
清理施工现场，确保铸铁管的表面清洁。
质量控制1.检测接口的密封性：使用水压试验仪或压力表对接口进行测试，确保接口具有良好的密封性。
2.检测管道连接的稳定性：使用扳手或其他工具检查管道连接处是否紧固可靠。
3.检测铸铁管的垂直度和水平度：使用水平仪等工具进行检测，保证铸铁管的安装符合设计要求。
4.检测铸铁管表面的清洁度：在施工完成后，对铸铁管的表面进行清洁，确保无杂物和污染物。
安全措施1.使用个人防护装备：施工人员应佩戴安全帽、防护眼镜、手套等个人防护装备，确保施工安全。
2.安全培训：施工人员应接受相关的安全培训，了解施工过程中的安全注意事项和应急措施。
3.施工现场标识：在施工现场设置安全警示标志，提醒周围人员注意施工作业。
4.施工现场管理：施工现场应保持整洁，清理施工区域内的危险物品和杂物，确保施工安全。
结论通过本文对柔性接口铸铁管施工方案的介绍，我们可以了解到柔性接口铸铁管的施工过程和要点。
建筑排水柔性接口铸铁管
建筑排水柔性接口铸铁管1、定义：用于建筑物室内、外排水和排污管道系统的，以柔性接头连接的灰口铸铁管材及配套管件的统称。
其连接可采用承插式和卡箍式两种柔性接头。
2、特点:1）强度高，刚性大。
耐火性能好，适用介质温度高。
2）噪音低，寿命长。
抗震性能好，可回收。
3）施工快捷，检修方便。
卡箍式接口型管材利用率高，便于管道清通。
3、分类：1）按接口方式分：法兰承插式接口、卡箍式接口2）按执行标准不同可分《排水用柔性接口铸铁管及管件》 GB/T 12772–1999 A型、W型《建筑排水用卡箍式铸铁管及管件》 CJ/T 177–2002 I型《建筑排水用柔性接口承插式铸铁管及管件》 CJ/T 178–2003 RC型4、适用范围：适用于新建、扩建和改建的民用和工业建筑室内、外管径为DN50mm~DN300mm、内压不大于0.3MPa的承插式和卡箍式连接的灰口铸铁管及其配套管件的生活排水管道、雨水管道、无侵蚀作用的工业生产废水管道和雨落管。
5、产品标准、接口型式及规格见下表：6、技术性能要求：1）尺寸重量及允许偏差：（1）排水用柔性接口铸铁管及管件 GB/T 12772-1999a. 接口型式及尺寸直管按其接口型式分为A型柔性接口和W型无承口（管箍式）两种。
b. A型柔性接口直管的尺寸见表1。
c. 壁厚、长度和重量A型直管的壁厚，直管的长度和重量，见表3。
W型直管的壁厚、长度和重量，见表2。
表1 A型接口直管（mm）表2 W型无承口直管尺寸、重量d. 直管的弯曲度应不大于2mm/m。
直管及管件端面应与轴线相垂直。
管件两轴线角度允许偏差为±1°30′。
e. 尺寸允许偏差插口外径、承口内径和承口深度偏差直管和管件的插口外径、承口内径和承口深度允许偏差及插口圆度见表3。
表3f. 壁厚偏差：直管和管件的壁厚偏差见表4表4 (mm)g. 长度偏差：直管长度允许偏差为±10mm。
h. 重量及其偏差：直管及管件按理论重量交货。
排水铸铁管安装施工技术交底
排水铸铁管安装施工技术交底一、施工准备1、技术准备1.1充分熟悉相关图纸及设计要求；1.2根据图纸及设计要求准备相应施工图集等技术资料。
2、材料要求2.1柔性铸铁管及管件应有材质检验证明及产品出厂合格证、密封橡胶圈，必须能与管口接触严密。
2.2柔性接口铸铁排水管及管件的管壁薄厚均匀，内外光滑整洁，不允许有裂纹、飞刺和疙瘩。
卡箍外型规整，扣距一致，橡胶圈光滑有弹性。
2.3安装前，必须将管材、管件内部的砂石杂物清除干净，并用手锤轻轻敲击管材，确认无裂缝后才可以使用。
3、操作工艺3.1工艺流程：安装准备→预制加工→干管安装→立管安装→卡件固定→封口堵洞→闭水试验→通水试验二、安装工艺要求1、技术要求1.1柔性接口排水铸铁管其接口不得设置在楼板、屋面板或池壁、墙体等结构层内。
管道接口与墙、梁、板的净距不宜小于150mm。
1.2柔性接口排水铸铁直管和管件的内、外表面在出厂前应涂覆防腐材料，涂层应均匀并粘接牢固。
1.3埋地敷设时，排水管道管顶与室内地坪的距离不得小于300mm，且不宜大于600mm（出户部位管段除外）。
2、建筑排水柔性接口铸铁管安装要求2.1在建筑物土建结构施工阶段，安装人员应配合做好排水管道穿越墙壁、池壁、楼板及混凝土梁等承重结构的预留洞、预埋件、预留套管等预留预埋工作。
2.2不得采用有损坏迹象的柔性接口排水铸铁直管、管件和接口零部件。
对长期存放的产品，在使用前应进行外观检查，如发现异常应进行性能检测。
2.3柔性接口排水铸铁管管道系统安装时，应将直管和管件外壁上的标志设置在明显的位置。
2.4排水立管安装垂直度的允许偏差单位管长（1m）应不大于3mm，全长（5m以上）应不大于15mm。
排水横管坡度应符合设计要求，严禁出现无坡、倒坡现象。
各种立管底部应有牢固的支架或支墩。
2.5铸铁直管需切割时，其切口端面应与直管轴线相垂直，并将切口处打磨光滑。
2.6当建筑排水用柔性接口铸铁管的直线管段局部需要折线安装时，其接口允许有少许差，但必须先按轴向（偏转角为零时）连接好后再偏转。
柔性铸铁管道技术标准
柔性铸铁管技术标准
一、应符合以下标准：
1、《建筑排水金属管道工程技术规程》CJJ 127-2009
2、《排水用柔性接口铸铁管、管件及附件》GB/T 12772-2008
二、技术要求
1.柔性接口铸铁排水管的管材、管件应采用铸铁牌号不低于150号灰口铁．直管应由离心铸造或连续铸造工艺生产；管件应由机压砂型、金属棋或树脂棋铸造工艺生产，并符合国家或行业现行相关产品标准的质量要求．组织结构应致密，能切削、钻孔。
2.内防腐,采用环氧煤沥青涂料，厚度.不小于120 μm。
外防腐涂料厚度不小于60μm。
3.卡箍式W形，管道壁厚
4.3~
5.8mm，管件壁厚5.0~
6.0mm。
抗拉强度不小于150MPa。
卡箍式W1形，管道壁厚3.5~5.0mm，抗拉强度不小于200MPa，管件壁厚4.2~6.0mm，抗拉强度不小于150MPa。
环压强度不小于350MPa。
4.不锈钢卡箍采用奥氏体不锈钢原板材加工S30408.加强箍的箍架和固定齿条部位材质为碳素结构钢，表面需进行防腐处理，各部件中性盐雾试验在72h内不得出现红锈；螺栓及螺母材质为优质碳素钢．螺栓不得低于8. 8级，螺母不得低于8级．。
柔性铸铁管
建筑排水柔性接口铸铁管1、定义：用于建筑物室内、外排水和排污管道系统的，以柔性接头连接的灰口铸铁管材及配套管件的统称。
其连接可采用承插式和卡箍式两种柔性接头。
2、特点:1）强度高，刚性大。
耐火性能好，适用介质温度高。
2）噪音低，寿命长。
抗震性能好，可回收。
3）施工快捷，检修方便。
卡箍式接口型管材利用率高，便于管道清通。
3、分类：1）按接口方式分：法兰承插式接口、卡箍式接口2）按执行标准不同可分《排水用柔性接口铸铁管及管件》 GB/T 12772–1999 A型、W型《建筑排水用卡箍式铸铁管及管件》 CJ/T 177–2002 I型《建筑排水用柔性接口承插式铸铁管及管件》 CJ/T 178–2003 RC型4、适用范围：适用于新建、扩建和改建的民用和工业建筑室内、外管径为DN50mm~DN300mm、内压不大于0.3MPa的承插式和卡箍式连接的灰口铸铁管及其配套管件的生活排水管道、雨水管道、无侵蚀作用的工业生产废水管道和雨落管。
1）尺寸重量及允许偏差：（1）排水用柔性接口铸铁管及管件 GB/T 12772-1999a. 接口型式及尺寸直管按其接口型式分为A型柔性接口和W型无承口（管箍式）两种。
b. A型柔性接口直管的尺寸见表1。
c. 壁厚、长度和重量A型直管的壁厚，直管的长度和重量，见表3。
W型直管的壁厚、长度和重量，见表2。
直管及管件端面应与轴线相垂直。
管件两轴线角度允许偏差为±1°30′。
e. 尺寸允许偏差插口外径、承口内径和承口深度偏差直管和管件的插口外径、承口内径和承口深度允许偏差及插口圆度见表3。
h. 重量及其偏差：直管及管件按理论重量交货。
每根直管重量允许负偏差为8％。
每根管件重量允许负偏差为10％。
2）建筑排水用卡箍式铸铁管及管件 CJ/T 177–2002（1）尺寸及质量，见表5。
角的最大偏差DN50～DN200为-3°；DN250～DN300为-2°。
新型柔性排水铸铁管
４ ２
排 水铸 铁 管 承 口 法 兰 压 盖 密封 橡 胶 圈 紧 固螺 栓 插 口接 口处
１ 平 口 排 水 铸 铁 管 ２ ．平 口 排 水 铸 铁 管 ３ ．密封 橡 胶 圈 ４ ．抱 箍 或 半 法 兰 ５ 紧 固 螺 栓
图 １ Ｒ Ｋ型 柔 性 接 口
２ Ｗ 型柔性排水铸铁 管
ｗ 型无 承 口机 制 柔 性 排 水 铸 铁 管 是 在 Ｓ Ｌ 型 Ｔ 基础 上 发展 起 来 的新 型 管材 ， 艺 上有 很 大创 新 。 工 ｗ 型无 承 口直 管 及 管 件 摒 弃 传 统 的 立 模 或 横
料 管遇 火 塌 陷 ， 楼层 间和左 右 邻 居 间很 快 串火 ， 消 对 防极 为 不 利 ； 而柔 性 铸 铁 管 的材 料 性 能决 定 了塑 料
口 ， 是 由专 用 承插 管 和伸 缩 管 两部 分组 成 ， 最 大 它 其 特点 是 管道 与 支 架 成 为 一 体 ， 证 了管 道 垂 直 安 装 保
・
９１ ・
维普资讯
中 国给水 排水 式 在 欧美 国家 特 别流 行 。
ＮＯ ６ ．
中 图分 类号 ：ＴＵ９ ２ ０ ９ ．２ 文献标 识码 ：Ｄ 文章编 号 ：１０ ０ ０—４ ０ （０ ２ ０ —０ ９ ０ ６ ２ ２ ０ ）６ ０ ｌ ２
新 修 订 的 《 水 用 柔 性 接 口铸 铁 管 及 管 件 》 排
（ ／ ２ ７ － １ ９ ） 增 加 了 目前 国际 上 通 用 的无 ＧＢ Ｔ １ ７ ２ ９ ９ ， 承 口管箍 式 直管和管 件 ， 其接 口型式 分 为 Ａ 型柔性 按 接 口和 ｗ 型无 承 口管 箍 式 两种 ， 简称 Ａ型 和 ｗ 型 。
柔性铸铁排水管
A型柔性铸铁排水管简介：A型柔性铸铁排水管又称为A型铸铁管，A型柔性铸铁排水管，A型柔性抗震铸铁排水管，A型排水铸铁管，离心铸铁排水管。
A型铸铁排水管是采用单法兰直管，单法兰承插接口管件，法兰压盖连接，配套三元乙丙橡胶圈密封进行密封，承插式柔性接口法兰连接，A型铸铁管具有有强度高、耐热、耐寒、防火、隔音好、密封性能好，使用寿命长，其连接的可曲挠性和抗震性能良好的优点。
，但实际工程中发现承插接头部位需要的安装空间较大且管体较笨重、耗用钢材多，尤其在高层建筑中难以被建设方接受。
A型柔性铸铁排水管分类从管道系统构成上，A铸铁管材可以分为直管、管件、辅件三大类。
直管是管道系统的主要构成间分；品种繁多的管件是实现排水系统功能的保证(汇集,转向,透气,闭水闭气,消能缓压,检查清障等)；辅件主要起连接、密封作用。
A型铸铁排水管特点优点：1.噪音低、强度高、寿命长2.柔性抗震3.耐高温，阻燃防火4.无二次污染，可再生循环使用5.柔性接口排水管具有较强的抗曲挠、伸缩变形能力和抗震能力，具有广泛的适用性。
A型柔性铸铁排水管标准：GB12772-2008，GB12772-1999、ISO6594、ASTM888（CISPI301）A型铸铁排水管口径：Φ50,Φ75,Φ100，Φ150，Φ200，A型柔性铸铁排水管安装原则：1先地下、后地上；2先大管、后小管；3先主管、后支管。
（埋地管通常采用xx接口）A型柔性铸铁排水管材注意事项A型管的安装施工应该严格按照操作工序执行，首先对铸铁直管和管件质量进行检查，装支管前，先按照管道走向、支架间距要求栽好吊架并按照坡度要求量好吊杆尺寸，将预制好的管段套好吊环，把吊环与吊杆用螺栓连接牢固，将支管与立管预留甩口连接。
长期应用的实践证明，排水铸铁管可用于各种工业和民用，高、低层的建筑物内部排放生活污水、雨水系统。
柔性接口排水铸铁管能适应高层建筑在风荷载、地震等作用下的水平位移。
W型柔性铸铁排水管简介：又称为W型铸铁排水管，W型排水铸铁管，无承口铸铁排水管，W型柔性抗震铸铁排水管，W型机制铸铁排水管, W型铸铁管，离心铸铁排水管，W型无承口铸铁管是常用的连接方式，具有径向尺寸小，节省空间，长度可以在现场按需裁切，节省管材，拆装方便，可曲挠性和抗震性能良好，便于维修更换，管材利用率高，减少了水压试验次数，缩短工期提高经济效益的特点。
新型排水柔性接口机制铸铁管的应用
新型排水柔性接口机制铸铁管的应用一、介绍铸铁排水管道的发展及其应用场景1.1 铸铁排水管道的基本概念1.2 铸铁排水管道的应用场景1.3 铸铁管道存在的问题二、旧型排水柔性接口机制的不足以及新型柔性接口机制的引入2.1 旧型排水柔性接口机制的不足2.2 新型排水柔性接口机制的优势2.3 新型排水柔性接口机制的使用情况三、新型排水柔性接口机制的结构原理3.1 基本结构3.2 工作原理3.3 结构组成和材料选择四、新型排水柔性接口机制应用实例4.1 工程概述4.2 柔性接口机制的设计与施工方案4.3 柔性接口机制的应用效果五、新型排水柔性接口机制的未来发展前景5.1 目前的推广现状5.2 发展趋势5.3 未来的应用场景注：以上为提纲，可根据实际需要补充论文内容。
随着城市化的不断推进和人口的不断增加，城市排水管道的建设和运行维护已经成为城市基础设施建设的重要组成部分。
而排水管道的材料也随着技术的不断进步而逐步升级，其中铸铁管道作为传统的管道材料，其市场份额占据着相当大的比例。
本章节将介绍铸铁排水管道的发展及其应用场景，总结铸铁管道存在的问题。
一、铸铁排水管道的基本概念铸铁管道是一种常见的排水管道材料，为了增强铸铁管道的耐腐蚀性能及延长其使用寿命，常常需要进行内外涂层。
铸铁管道的优点是密封性好，硬度和强度高，耐腐蚀和耐磨性好。
它们在建筑和工业领域中广泛用于排放废水和污物，以及输送液体和气体等。
二、铸铁排水管道的应用场景由于铸铁排水管道具有一定的硬度和耐用性，因此在公共建筑、商业建筑和工业设施中得到广泛应用。
铸铁管道通常用于排放废水和污水，输送化学品和有毒物质，以及传输压缩空气、天然气和石油等。
此外，铸铁排水管道的安装容易，可靠性高，因此也被广泛应用于室内和室外的设备和管道系统中。
三、铸铁管道存在的问题虽然铸铁排水管道有着众多优点，但也存在着一些问题。
首先，铸铁管道通常是由几个标准长度的管道连接而成，连接处需要有柔性接口，以便避免管道因基础沉降或变形导致的破坏。
柔性接口排水铸铁管不锈钢卡箍连接安装施工工法(2)
柔性接口排水铸铁管不锈钢卡箍连接安装施工工法柔性接口排水铸铁管不锈钢卡箍连接安装施工工法一、前言柔性接口排水铸铁管不锈钢卡箍连接安装施工工法是一种常用于排水工程中的新型工法。
与传统的水泥密封方式相比，该工法具有安装简便、连接牢固、抗震性能好等特点，能够有效提高排水管道的稳定性和可靠性。
二、工法特点柔性接口排水铸铁管不锈钢卡箍连接安装工法的主要特点如下：（1）安装简便：该工法采用不锈钢卡箍连接铸铁排水管，无需使用大量的水泥密封材料，减少了安装的复杂程度和工期。
（2）连接牢固：不锈钢卡箍紧密固定在铸铁管上，通过压紧和螺栓固定，确保连接点的牢固性和密封性。
（3）抗震性能好：不锈钢材质具有良好的抗震性能，能够有效防止地震等外力对管道连接点的破坏。
（4）适应性强：该工法适用于各种规格的排水铸铁管，能够满足不同工程的需求。
三、适应范围柔性接口排水铸铁管不锈钢卡箍连接安装工法适用于以下场合：（1）城市排水工程：可以用于城市道路、广场、市政建筑等地的排水管道安装。
（2）工业排水工程：适用于工业区、工厂等场所的排水管道系统。
（3）农田排水工程：可应用于农田排水系统，提高农田排水的效果和稳定性。
四、工艺原理柔性接口排水铸铁管不锈钢卡箍连接安装工法的原理是通过将不锈钢卡箍紧固在铸铁管上，实现管道的连接和密封。
具体步骤如下：（1）铸铁管准备：根据实际需要，确定铸铁管的规格和长度，并对管道进行清洗和处理。
（2）不锈钢卡箍安装：将不锈钢卡箍套在铸铁管上，并根据需要进行调整和定位。
（3）螺栓固定：使用螺栓将卡箍固定在铸铁管上，保证卡箍与管道之间的紧密接触。
（4）管道连接：将不同段的铸铁管通过卡箍连接起来，确保连接点的牢固性和密封性。
（5）施工验收：对施工过程进行验收，并进行必要的测试和检查。
五、施工工艺 1. 割接准备：按照设计要求，确定割接位置和长度，对铸铁管进行清洗和处理。
2. 铸铁管割断：使用割管机将铸铁管割断，并进行锉平和倒角处理。
A型柔性法兰连接排水铸铁管施工工艺要点
本工程的^★★系统的★★★水管采用A型柔性接口铸铁排水管，承插式柔性接口法兰连接。
排水铸铁管具有强度高、耐热、耐冷、防火、隔音好等优点，长期应用的实践证明，排水铸铁管可用于各种工业和民用，高、低层的建筑物内部排放生活污水、雨水系统。
柔性接口排水铸铁管能适应高层建筑在风荷载、地震等作用下的水平位移。
本工程根据设计要求，排水铸铁管采用A型柔性接口铸铁排水管，铸铁管的规格尺寸根据下图及下表确定。
1）施工顺序的安排排水管道系统的安装本着先干管后支管，先立管后水平管，由低到高，由里到外的原则进行。
铸铁排水管施工工艺流程：1—'安装准备H［预制加工排水管支、吊架安装!排水干管安装排水立管安装排水支管安装排水配件安装通球试验—哺灌水试验管道保温tt-』u~』（2）施工准备施工前技术人员要根据施工图纸并结合现场的实际情况绘制出施工草图，主要根据设计的层高及各层地面做法厚度，管道的坐标、标高、坡度和坡向，管道甩口位置，管道直径，以及支吊架设置的位置等来绘制施工草图。
根据施工草图提出该系统的材料计划、机具设备需求计划、劳动力计划，并向施工人员进行技术交底。
要使施工人员明白施工任务、工期要求、质量要求、安全防护措施及具体的操作方法。
施工前对施工人员进行柔性排水铸铁管安装方面的技术培训，掌握操作要点，经培训并考核合格后方可上岗作业。
施工机具设备包括砂轮机、台钻、电锤、套丝机、电焊机、扳手、线坠、水平尺、钢卷尺等。
排水系统所需主材有A型无承口排水铸铁管、管件，清扫口、检查口、地漏，主材要求管材、管件壁厚均匀，造型规矩，不得有粘砂、毛刺、砂眼、裂纹等缺陷。
管材和管件内外表面应涂防腐涂料，涂料必须符合管道工程对内外介质的抗腐蚀要求和防火要求。
内壁可采用环氧煤沥青涂料，厚度不小于120um；外壁可采用红丹类防腐涂料，厚度不小于60um。
地上管道外壁采用铁红色，埋地管道外壁采用青灰色。
排水系统所需辅料主要有灰口铸铁压兰、螺栓螺母、橡胶密封圈、油麻、水泥、防水油膏、防锈漆、调和漆、银粉漆、型钢、圆钢等。
铸铁管几种不同形式的柔性连接
铸铁管几种不同形式的柔性连接柔性连接的铸铁排水管材是以灰口铸铁为原料，采用铸造方法成型的建筑排水用材料，柔性铸铁管广泛使用于工业、民用建筑污水、沸水、雨水等污、废水排放与处理系统，使排水管道、工程的主要材料之一。
铸铁管主要是连接方式的不同，分为W,A,B型。
W型无承口铸铁排水管及管件系列产品是依据GB/T12772-2008《排水用柔性接口铸铁管、管件及附件》标准生产的。
在安装施工中采用不锈钢柔性管箍连接。
具有抗震性能好、施工简便、易检修、使用可靠、美观耐久等优点。
A型柔性接口铸铁排水管及管件系列产品，是依据GB/T12772-2008《排水用柔性接口铸铁管、管件及附件》标准生产的。
其在安装施工中采用柔性法兰及密封胶圈连接。
具有抗震性能好，密封性强，施工简便，便于维修，使用可靠等优点。
B型柔性铸铁排水管及管件系列产品是依据GB/T12772-2008《排水用柔性接口铸铁管、管件及附件》标准生产的，综合了W型和A型铸铁排水管优点。
直管部分采用了W型无承口铸管，管件采用双法兰结构。
这种连接组合既有A型结构连接强度高和安装便捷得优点，又因采用W型直管而降低了材料成本，加之B型管件设计结构较为紧凑，较A型管件节约安装空间。
(一)卡箍式W型柔性接口安装方法：1、施工安装应根据需要长度，把直管固定牢固，用砂轮切割机断开，断面应垂直、光滑，不得有飞边、毛刺，以免刺伤橡胶密封圈。
2、用卡箍连接专用扳手或者螺丝刀松开卡箍螺栓，取出橡胶圈，将卡箍套入下部管道。
3、将橡胶圈套入下部管道一端，将上部管子插入橡胶圈，使两个接口平整对好。
最后将卡箍套入橡胶圈。
4、用卡箍连接专用扳手或者螺丝刀紧锁卡箍螺栓，使紧箍带紧固到位即可，防止紧力过大，螺栓打滑。
(二)B型法兰柔性接口安装方法：1、在插口上面画好安装线，承插口端部的间隙取5-10mm，在插口外壁上画好安装线，安装线所在平面应与管的轴线垂直。
2、在插口端先套入法兰压盖，再套入胶圈，胶圈边缘与安装线对齐。
