柔性接口排水铸铁管不锈钢卡箍连接安装施工工法

合集下载

机制排水铸铁管安装方案

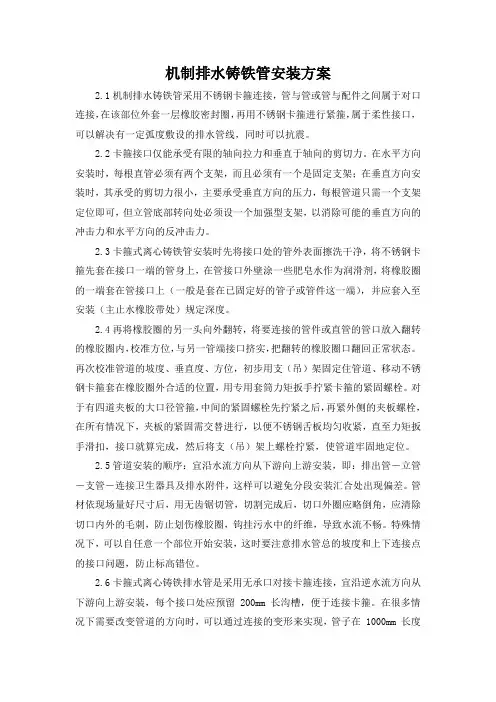

机制排水铸铁管安装方案2.1机制排水铸铁管采用不锈钢卡箍连接，管与管或管与配件之间属于对口连接，在该部位外套一层橡胶密封圈，再用不锈钢卡箍进行紧箍，属于柔性接口，可以解决有一定弧度敷设的排水管线，同时可以抗震。

2.2卡箍接口仅能承受有限的轴向拉力和垂直于轴向的剪切力。

在水平方向安装时，每根直管必须有两个支架，而且必须有一个是固定支架；在垂直方向安装时，其承受的剪切力很小，主要承受垂直方向的压力，每根管道只需一个支架定位即可，但立管底部转向处必须设一个加强型支架，以消除可能的垂直方向的冲击力和水平方向的反冲击力。

2.3卡箍式离心铸铁管安装时先将接口处的管外表面擦洗干净，将不锈钢卡箍先套在接口一端的管身上，在管接口外壁涂一些肥皂水作为润滑剂，将橡胶圈的一端套在管接口上（一般是套在已固定好的管子或管件这一端），并应套入至安装（主止水橡胶带处）规定深度。

2.4再将橡胶圈的另一头向外翻转，将要连接的管件或直管的管口放入翻转的橡胶圈内，校准方位，与另一管端接口挤实，把翻转的橡胶圈口翻回正常状态。

再次校准管道的坡度、垂直度、方位，初步用支（吊）架固定住管道、移动不锈钢卡箍套在橡胶圈外合适的位置，用专用套筒力矩扳手拧紧卡箍的紧固螺栓。

对于有四道夹板的大口径管箍，中间的紧固螺栓先拧紧之后，再紧外侧的夹板螺栓，在所有情况下，夹板的紧固需交替进行，以便不锈钢舌板均匀收紧，直至力矩扳手滑扣，接口就算完成，然后将支（吊）架上螺栓拧紧，使管道牢固地定位。

2.5管道安装的顺序：宜沿水流方向从下游向上游安装，即：排出管－立管－支管－连接卫生器具及排水附件，这样可以避免分段安装汇合处出现偏差。

管材依现场量好尺寸后，用无齿锯切管，切割完成后，切口外圈应略倒角，应清除切口内外的毛刺，防止划伤橡胶圈，钩挂污水中的纤维，导致水流不畅。

特殊情况下，可以自任意一个部位开始安装，这时要注意排水管总的坡度和上下连接点的接口问题，防止标高错位。

2.6卡箍式离心铸铁排水管是采用无承口对接卡箍连接，宜沿逆水流方向从下游向上游安装，每个接口处应预留 200mm 长沟槽，便于连接卡箍。

铸铁管道不锈钢卡箍法兰连接安装工艺标准

工艺标准图名称
铸铁管不锈钢卡箍\法兰连接安装工艺标准
编号 JWA-JPS-004
工艺流程：放抱箍密封圈—连接—上螺栓
标准参考图
标准要求
①将接口断面清理平整，无飞刺，管道外表面擦洗干净涂润滑剂后放抱箍和密封圈，密封圈翻边； ②插入另一管端后，橡胶圈复位；
③管箍移至橡胶处，锁紧紧固螺栓，对大口径管道有多道卡箍，螺栓应该交替拧紧。

④、⑥、⑦横管吊架安装：横管接头、弯头、三通、四通等管件的连接处，接头每一侧必须安装1个，吊架与接头间的净距宜为500mm ，两个吊架的间距不得大于2.0m 。

吊架形式可根据管道大小确定，管道100mm 及以下可采用标记④，150mm 可采用标记⑥的角钢防幌式吊架，但管卡必须使强度能承受管道重量的反抱专用
④
⑤
①
②
③
其它要求：
立管支架应设置于管道
法兰下部便于受力；立管底⑨
部应有底托式支架；管道油
漆脱落应补刷油漆；排水管
道应该保证坡度，不得形成
反坡；
管道安装应在土建抹
灰后施工或采取保护措施，
安装其表面应该清洁干净。

机制柔性铸铁排水管卡箍连接施工方法精编WORD版

机制柔性铸铁排水管卡箍连接施工方法精编WORD版一、施工前准备工作1.确定施工方案：根据设计图纸和现场情况，确定卡箍连接施工方案，包括连接部位和连接数量。

2.检查材料：检查卡箍、密封圈、螺栓等连接材料的质量，确保符合要求。

3.清理施工场地：清理施工场地，去除杂物和污物，确保施工安全和顺利进行。

二、安装卡箍1.准备工作：根据设计要求和现场情况，确定卡箍的安装位置，并标示出来。

2.清理连接管道：清理连接管道表面，去除油污和灰尘，确保连接面干净。

3.安装卡箍：将卡箍套在连接管道上，并调整卡箍的位置和方向，使其与设计要求一致。

4.松紧度调整：根据要求，调整卡箍的紧固度，确保连接牢固且紧密。

三、安装密封圈1.准备工作：准备好密封圈和润滑剂，以便于安装过程中使用。

2.安装密封圈：将密封圈放置在卡箍的连接口部位，并确保密封圈完全贴合连接表面。

3.润滑处理：在密封圈和连接表面之间涂抹适量的润滑剂，以减少摩擦和磨损。

四、紧固螺栓1.准备工作：准备好螺栓和螺母等紧固材料，确保质量达到要求。

2.安装螺栓：将螺栓穿过卡箍孔洞，并与螺母相贯合。

3.松紧度调整：根据要求，调整螺栓的紧固度，使连接紧密而不过紧。

五、检查和测试1.检查连接质量：检查连接处是否紧密、牢固，并无松动或漏水等情况。

2.进行试验：进行压力测试，以验证连接的密封性和耐压性能。

3.整理施工现场：清理施工现场，整理堆放的材料和工具，确保施工现场整洁干净。

六、验收和记录1.进行验收：由相关技术人员进行连接验收，确保连接满足设计要求和规范要求。

2.编制施工记录：将连接施工过程和结果进行记录，包括连接材料、安装工艺和试验情况等内容。

以上即是机制柔性铸铁排水管卡箍连接施工方法的详细步骤，施工人员在进行连接施工时应按照以上步骤进行操作，确保连接的牢固性和密封性，提高施工质量和安全性。

柔性接口排水铸铁管安装工艺

一、柔性接口排水铸铁管安装工艺1.适用范围适用于室内柔性接口排水铸铁管安装。

铸铁管按接口形式包括卡箍式接口（W 型接口、W1 型接口）、机械式接口（A 型接口、B 型接口）2.大样图：3.规格表4 工艺要求：（1）柔性接口排水铸铁管的接口不得设置在楼板，屋面板或池壁、墙体等结构层内。

（2）排水横管坡度应符合设计要求，严禁出现无坡，倒坡现象。

（3）卡箍式接口排水铸铁管的支吊架管卡或吊卡不应设置在卡箍部位。

（4）法兰承插式排水铸铁管接口橡胶密封圈，在安装套入时，应注意其方向性。

（5）柔性接口排水铸铁管立管底部与排出管端部的连接，应采用两个45度弯头，并在立管底部调设置支墩或支架等固定措施。

卡箍式排水铸铁管立管底部转弯处也可采用鸭脚支撑弯头，并设置支墩或支架等固定措施。

（6）建筑排水柔性铸铁管安装，应按规范合理设置支吊架。

5.采购要求及注意事项：（1）同一建筑工程排水系统的排水铸铁管直管、管件及卡箍、法兰压盖、橡胶密封圈等接口零部件应同一品牌，以确保管道的严密性。

（2）柔性接口排水铸铁管直管和管件的内外表面在出厂前应涂覆防腐材料（如树脂漆、防锈漆、沥青漆等），涂层应均匀并粘结牢固。

（3）卡箍式柔性接口铸铁管的卡箍材质应为不锈钢，其厚度和胶圈质量应符合要求。

二、成品保护措施1.适用范围现场设备、管线等成品、半成品保护。

2.大样图3.注意事项（1）项目应重视成品保护工作，制定成品保护方案。

（2）结合项目情况，合理采用成品保护方式，对设备、管线、成品、半成品进行保护，避免污染、损坏。

（3）合理安排施工工序，减少工序的交叉作业。

工序之间做好交接工作，并做好记录。

三、压力开关1. 使用范围适用于管道上压力开关的安装。

2. 大样图3.工艺核心要义叙述压力开关建议安装在弯头后方，水流稳定处，距离不小于300mm。

四、水池液位计1. 适用范围适用于水池液位计的安装及刻度制作。

2. 大样图3.工艺核心要义叙述（1）液位计玻璃管顶部需安装小旋塞阀；（2）在墙上标记刻度，自己制作各水位线刻度。

柔性排水铸铁管安装技术及工艺工法【精选文档】

柔性排水铸铁管安装技术及工艺工法一、前言铸铁管用于排水的历史可追述到灰铸铁采用机械化连续离心铸造工艺生产，外形顺直美观，管壁厚度均匀，管长可按照用户要求生产，具有以下有点:1.高效噪音抑制.铸铁管和管件经实践检验，具有高效的抗噪音特性，橡胶密封连接又能阻止声响的传递。

2.防火性能良好。

它可以不需要任何装置而贯穿于火中，不会产生大量有害气体，绝对不会成为楼房火灾蔓延的传导导体。

3.具有优良的抗震和抗变形性能。

没有任何其它排水材料能够取代铸铁排水管的高硬度和保持不易变形的能力,柔性接口使其有良好的抗震能力，横向震动能力可达±31.5mm,而管道不渗不漏，特别适用于高层建筑。

4.抗腐蚀性好。

研究表明，铸铁管件可抵抗高度化学腐蚀.5.密封性能良好。

采用法兰压盖和氯丁烯橡胶等高弹性的楔形圈连接，密封性能良好，允许在±15°范围内摆动而不会产生渗漏。

6.经久耐用。

理论及实践证明，铸铁管及管件经得起时间的考验，使用寿命在100年以上。

7.成本与便利。

W、A形柔性接口铸铁管及管件易于装配和维修,可节省大量时间、人力和物力，为施工创造了极大的便利。

为此,中国国家质量技术监督局于1999年11月1日颁布了GB/T12772-1999《排水用柔性接口铸铁管及管件》的标准，建设部、国家经贸委、质量技术监督局、建材局联合下发的建住房[1999]295号文件特别提出,“自2000年6月1日起,在城镇新建住宅中，推广应用符合《排水用柔性接口铸铁管及管件》标准的柔性接口机制铸铁排水管”.二、工法特点0.所需施工机具和机械少。

1.施工技术培训简单，施工工效高,施工速度快。

2.维修方便，维护费用低.三、适用范围本工法适用于民用及一般工业建筑的室内排水铸铁管道安装工程，工作压力为0。

3—0.8MPa，工作温度不超过150℃.四、施工工艺（一)工艺流程(二）安装准备根据设计图纸及技术交底，检查预留空洞尺寸，将管道位置放线定位，标注在墙面或顶板上。

不锈钢给排水专项施工方案

给水不锈钢管专项施工方案一、工艺流程：管路轴线放样f 管道制作—> 管卡（支吊架）安装一管道阀件安装一管道试压一管道冲洗、消毒。

二、安装要求：1、强制性条文规定：给水管必须采用与管材适应的管件，生活给水系统所涉及的材料必须达到饮用水卫生标准。

2、薄壁不锈钢管道采用卡压式管件连接时，不锈钢卡压式管件端口部分有环状U形槽，且内装有O型密封圈。

安装时，用专用卡压工具使U形槽凸部缩径，且薄壁不锈钢水管、管件承插部位卡成六角形。

3、不锈钢管道采用氩弧焊插式管件时，将钢管插入管件承口，用钨极氩弧焊焊接，使管道溶为一体，是一种“无接头连接”的连接方式。

由于现场焊接，无法进行热处理消除余应力，焊口处会有较大的变形和残余应力无法消除，极容易造成管件受到较大外力的情况下产生裂纹和腐蚀，导致渗水、漏水乃至焊口断裂。

焊接处收高温氧化后，往往发黄、发黑，极易腐蚀，影响使用寿命又不美观；为改变此不利因素，专用清洗剂能将以上问题清洗掉，并涂刷高级表面处理涂料，使焊接处回复到材料原始表面状态。

4、给水立管和装有3个或3个以上配水点的支管始端均应安装可拆卸的连接件。

三、管路放样：依据设计图及施工现场进行管路走向放样确定，管道安装位置及用料长度，并确定吊支架或管卡的位置。

四、管道制作：根据管路放样对管道进行下料，制定薄壁不锈钢管和管件的安装顺序，进行预安装。

五、卡压式管件连接的施工顺序：1、插入长度的确认：根据施工要求考虑接头本体插入长度决定管子的切割长度，管子的插入长度如下表所示：2、管子的切断和切断面的处理：管子切断前请确认没有损伤和变形，使用管子切割器垂直与管的轴心线切割。

如切口倾斜，会导致插入量不正确。

切断后清除管端的毛刺和切屑，粘附在管子内外的垃圾和异物用棉丝或纱布等擦干净。

3、画线：确保管子插入尺寸用画线器在管上画上标记。

4、插入管子：将管子笔直的插入接头本体，确保标记到接头端面在2mm以内。

5、卡压连接：确认卡压钳口凹槽安置在接头本体圆弧吐出部位，卡压到位。

(整理)铸铁排水管管件柔性接口安装方法

二、铸铁排水管管件柔性接口安装方法W、W1型无承口铸铁管柔性接口安装方法一、安装时应确保铸管断面垂直、光滑、无飞边毛刺，以免划伤橡胶密封圈；二、用扭力扳手松开卡箍螺栓，取出胶圈，套入管件一端，使胶圈内中间凸缘与铸管断面完全接触为止；三、将一端套入管件的胶圈另一端完全下翻，使胶圈中间凸缘平面完全暴露；四、将另一管件垂直放在胶圈凸缘平面上，将下翻的胶圈复位，将两个管件移正至同一轴线上；五、上移卡箍至橡胶密封圈的部位，使之与胶圈端面平齐；六、用扭力扳手逐次交替紧固卡箍螺栓，切忌将一边螺栓一次紧固到位，造成卡箍扭曲变形。

也不要用力过大，造成螺栓打滑。

W、W1型铸铁管加强抱箍安装方法加强抱箍主要用于无承口铸铁管不锈钢卡箍接口部位的加强连接，安装方法如图所示。

A型铸铁管柔性接口安装方法一、在插口上面画好安装线，承插口端部间隙取5~10mm，安装线所在平面应与管轴线垂直。

二、在插口端先套入法兰压盖，再套入密封胶圈，胶圈边缘与安装线对齐。

三、将插口端插入承口内，为保持胶圈在承口内深度相同，在推进过程中尽量使插入管与承口管保持在一条轴线上。

四、紧固螺栓应确保胶圈均匀受力，不得一次紧固到位，要逐个逐次均匀紧固，直至将胶圈均匀压紧。

B型铸铁管柔性接口安装方法一、在插口上面画好安装线，承插口端部间隙取5~10mm，安装线所在平面应与管轴线垂直。

二、在插口端先套入法兰压盖，再套入密封胶圈，胶圈边缘与安装线对齐。

三、将插口端插入承口内，为保持胶圈在承口内深度相同，在推进过程中尽量使插入管与承口管保持在一条轴线上。

四、紧固螺栓应确保胶圈均匀受力，不得一次紧固到位，要逐个逐次均匀紧固，直至将胶圈均匀压紧。

完整word版,W型柔性铸铁污水管卡箍连接安装方法

一、施工准备交流电焊机、无齿锯、台钻、冲击钻、钢锉、电动力矩扳手、手动力矩扳手、手砂轮机、钢圈尺、五、工艺流程及操作要点1 、工艺流程（ 1 ）接口安装程序①将接口处的管外表面擦洗干净。

②将不锈钢卡箍先套在接口一端的管身上。

③在管接口外壁涂一些肥皂水作为润滑剂，将橡胶圈的一端套在管接口上（一般是套在已固定好的管子或管件这一端），并应套入至安装（主止水橡胶带处）规定深度。

见图 2（ 2 ）垂直管道安装：A 、管道支架安装：排水管每3m 设一个固定支架，在两个固定支架之间应设一个滑动支架。

若两个固定支架间距小于 1.5 米时可不设滑动支架。

两个接口之间至少应有一个支架。

当立管在楼层上安装时，立管穿楼板应采用“穿楼板专用短管”。

该短管的止水翼环应放在楼板二分之一厚度处，用膨胀水泥砂浆填筑楼板孔洞，即可防止渗漏又使该处成为固定支撑点，即可当作一个固定支架。

B 、立管底部应用支墩或用加强型支架。

由于卡箍连接不能承受轴向拉力，依安装实际情况，若立管底部转弯处着地可采用90 0 的鸭脚弯头配件固定于地板上。

如图： 3C 、立管转弯处悬空转到水平位置，应在弯头底部设加强型固定支架。

（ 3 ）支管安装：排水支管起始端直接与洁具、地漏、雨水斗相连，直接承受水流的冲击扰动，所以支管固定问题更应重视。

分以下三种情况分别固定：A 、单个配件与管相连，在弯头底部加固定支架即可。

B 、多个配件与管相连，每个配件处加固定支架和吊架并相互间隔。

C 、在管配件比较密齐，几乎是管件相互连接时，应在管件下设置槽形管托，支（吊）架与管托相连接，固定支架和吊架相互间隔，每 3 米一个。

见附图： 4六、材料1 、外观、尺寸检验：（ 1 ）直管和管件的内外表面应光洁平整，不允许有裂缝，冷隔，错位，蜂窝及其它防碍使用的缺陷。

（ 2 ）直管和管件的壁厚差应符合表 2 规定：公称口径Dg（ 3 ）直管长度偏差为± 10mm ，重量偏差允许负偏差8% ，管件每个重量允许负偏差为10% ，直管的弯曲度应不大于2mm/m 。

柔性排水铸铁管-施工工法

W型柔性排水铸铁管施工工法单位：中冶京唐管铁公司作者：李铁柱时间：2007年5月一、前言随着社会的发展和人们生活水平的日益提高，对建筑物内建筑材料的要求也越来越高，一些传统的给排水管材正慢慢退出建筑材料市场或被新型管材逐渐代替。

在欧美国家，柔性接口铸铁管是排水管道的主要管材，其中最受欢迎的是W 型无承口管箍式。

与目前常用的排水管及接口相比较，W 型无承口机制柔性排水铸铁管在结构、性能、安装、施工等方面均有独到之处。

目前在北京所建的各种高级写字楼、高级酒店、高级公寓等所用的污、废水排水管均开始采用柔性抗震离心排水铸铁管。

以北京金融街F1大厦工程为例，浅谈一下柔性抗震离心排水铸铁管的施工工法。

二、适用范围本工程为高级写字楼和高级公寓，抗震等级为8级。

污、废水排水管采用W 型柔性排水铸铁管，平口对接，橡胶圈密封不锈钢卡箍卡紧。

三、工艺流程及操作方法1、工艺流程：2、安装准备：根据设计图纸及技术交底，检查、核对预留孔洞大小尺寸是否正确，将管道坐标、标高位置画线定位。

按施工图纸所注管道及管件的规格尺寸及预留管口位置，预先进行排列，经排列各部尺寸都能达到设计和技术交底的要求后，方可下料。

根据管材及管件的预排尺寸，划好标记，进行断管、编号。

3、管道预制：3.1管道连接前应对管材和管件的外观和接头配合公差进行检查。

卡箍式连接平口铸铁管相邻两端接头部位的管外径应一致。

3.2 W型柔性排水铸铁管的连接按下列步骤进行：3.2.1安装前，应将直管和管件内外污垢和杂物，接口处工作面上的泥沙等附着物清除干净；3.2.2连接时，取出卡箍内橡胶密封套。

卡箍为整圈不锈钢套环时，可将卡箍先套在接口一端的管材（管件）上；3.2.3在接口相邻管端的一端套上橡胶密封套，使管口达到并紧贴在橡胶密封套中间肋的侧边上。

将橡胶密封套的另一端向外翻转；3.2.4将连接管的管端固定，并紧贴在橡胶密封套中间肋的另一侧边上，再将橡胶密封套翻回套在连接管的管端上；3.2.5安装卡箍前应将橡胶密封套擦拭干净。

W型柔性卡箍式连接铸铁管安装方法

国内铸铁排水管的常用连接方式有单法兰连接、卡箍式连接、双法兰连接三种。

卡箍式连接(柔性W型)，又称平口连接。

其在安装施工中采用不锈钢卡箍连接，连接时直管根据需要长度、用砂轮切割机断开，断面应与管中心线垂直、偏差不大于2mm，断口齐整、光滑、无毛刺和裂缝。

套入胶圈时沾肥皂水润滑，用专用定力扳手进行螺栓紧箍即可。

连接步骤如下：
1、用工具松开卡箍螺栓，取出胶圈，将钢套先套入要连接的管或件上;
2、把胶圈套入端口上至胶圈内限位环处，将限位环上面部分胶圈作180o外翻转至下面;
3、将要连接的管或件置于其上，把翻转下来的胶圈再复位，使两个连接管或件的端口都紧贴胶圈套筒内的限位环;
4、将不锈钢拉回橡胶圈上，使两边平整对好;
5、拧紧节套上的螺栓，使紧箍带紧固到位即可，防止紧力过大、螺栓打滑。

柔性接口机制排水铸铁管安装工艺

柔性接口机制排水铸铁管安装工艺1、安装准备：根据设计图纸及技术交底，检查核对预留孔洞尺寸是否正确，将管道坐标，标高位置画线定位。

高空作业应预先搭设脚手架。

2、管道预制：根据画线定位尺寸绘制管件组合图，按照图纸尺寸切割管材，配制管件，进行预制组装。

3、干管安装（1）安装托、吊架要先搭设脚手架，将托架或吊卡按设计要求坡度安装好，量准吊杆尺寸，将预制好的管道托、吊架固定。

吊钩式卡箍应固定在承重结构上，固定件间距不大于2m。

（2）根据室内地平线、坐标位置及轴线找好立管预留口位置及各层卫生洁具的排水预留管口尺寸，接至规定高度，将预留管口做好临时封堵。

（3）干管安装应防止倒坡及坡度不当。

（4）室内排水的水平管道与水平管道、水平管道与立管连接采用45°三通或45°四通和90°斜通或90°斜四通。

立管与排出管端部的连接采用双45°弯头或曲率半径不小于四倍管径的90°弯头。

（5）通向室外排水管下反时，上部反弯处采用三通加清扫口，下部反弯处采用双45°弯头。

（6）横干管直线管段设置清扫口时与墙面距离不得小于400㎜。

当空间尺寸不够时应延长管段至墙另一侧。

4、立管安装（1）楼层高度≤4 m，立管安装1个固定支架，楼层高度＞4m 时均匀安装两个，立管底部的弯管处应采取固定措施。

支架采用槽钢制作。

（2）立检口设置按设计要求，如各层卫生间有吊顶。

应每层设置立检口，以便做灌水试验，立检口设置高度为距地面1000 mm。

（3）立管安装完毕后，配合土建用不低于楼板强度等级的混凝土将洞灌满堵实，并拆除临时支架。

（4）出屋面透气管宜采用灰口刚性连接，透气帽高度从屋顶面层算起至透气帽下端，上人屋面为2000mm，不上人屋面为700mm。

5、支管安装（1）根据卫生间甩口尺寸分段预先组装，安装好支管吊架后，将支管吊装。

（2）在连续2个及2个以上大便器或3个及3个以上卫生器具的排水横支管上应设置清扫口，有吊顶的卫生间应将清扫口设在上一层楼板面上。

柔性排水铸铁管安装技术及工艺工法

柔性排水铸铁管安装技术及工艺工法介绍柔性排水铸铁管是一种具有良好弯曲性和耐腐蚀性的管道。

它广泛应用于排水系统、化学工业和石化工业等领域，成为重要的管道材料。

在安装该管道时，需要注意一些技术和工艺方面的问题，以确保安装质量和使用效果。

管道安装前的准备工作在安装柔性排水铸铁管之前，需要进行以下准备工作：1. 选址在选择管道安装位置时，需要考虑地形、环境和用途等因素。

选择地形较高和环境相对干燥的位置，这样可以降低地基沉降和管道腐蚀的风险。

2. 设计根据需要的流量、管道长度和使用环境等因素，进行合理的管道设计。

包括管道的起点、终点和转弯部分等设计。

3. 材料准备柔性排水铸铁管需要根据实际使用需求选择相应的管径和型号。

另外，需要备齐安装所需的工具和材料，例如斧头、切割机、钢筋、水泥等。

安装流程柔性排水铸铁管的安装主要分为以下步骤：1. 基础处理首先需要进行地基处理，使地基在承受管道重量时不会发生过度沉降。

对于湿润的土壤，需要进行干燥和加固处理。

在地基表面进行喷涂保护材料，以防止地基水分对管道的影响。

2. 板片垫层在地基表面放置防腐蚀的板片，以作为管道的垫层。

垫层的高度要与管道的直径相适应，以保证基础稳定和管道的垂直度。

3. 管道开槽根据需要的管道长度和弯曲部位，对管道进行开槽。

开槽深度不能超过管道宽度的一半，以保证管道的强度和稳定性。

4. 排水孔开孔在柔性排水铸铁管的底部开孔，以便进行排水。

孔的数量和大小应该根据实际需要进行确定。

5. 管道拼接将不同长度的管道按照需要进行拼接。

在拼接时需要注意管道的连接位置和连接方法，例如搭接、焊接或咬口连接等。

6. 管道接头安装根据需要，在柔性排水铸铁管的转角处和接口处安装管道接头。

接头通常由钢筋和水泥等材料混合制成，可以增加管道的稳定性和耐腐蚀性。

7. 管道缓冲在管道的转弯处和接口处，需要进行管道缓冲。

缓冲可以保证管道在使用过程中不发生变形和破裂。

8. 板片覆盖在管道安装完毕后，需要在管道表面覆盖板片，以防止管道的腐蚀和磨损。

W型柔性铸铁污水管卡箍连接安装方法

铸铁排水管的安装方法柔性卡箍式离心排水铸铁管安装方法一、前言深圳铸铁管行业随着新型现代化建筑的不断兴起，市场对建筑材料的要求越来越高。

建筑物排水系统所用的管材走过了一个漫长的历程，自起初普遍使用的承插铸铁管，到流行至今的UPVC 塑料管，都在实际应用中暴露出了一些缺点。

而柔性卡箍式离心铸铁管近几年才进入国内市场，就以它优良的性能引起行业界极大的关注。

深圳市民中心工程雨水系统和污水系统采用了卡箍式离心铸铁排水管。

二、特点1 、材质特点：管材以灰口铸铁为原料，经离心浇注而成。

材质本身坚固、耐用、耐高温，具有抗腐蚀性能。

铸铁管的减低噪音能力是UPVC 塑料管的7.5 倍，尤其适用防火等级要求高，管道需一定抗震性能的高层建筑。

2 、与传统管材比较：柔性卡箍离心铸铁管、承插铸铁管和PVC 塑料管相比具有如下特点：3 、工法特点（ 1 ）卡箍式离心铸铁管采用不锈钢卡箍连接，管与管或管与配件之间属于对口连接，在该部位外套一层橡胶密封圈，再用不锈钢卡箍进行紧箍，属于柔性接口，可以解决有一定弧度敷设的排水管线，同时可以抗震。

（ 2 ）卡箍接口仅能承受有限的轴向拉力和垂直于轴向的剪切力。

（ 3 ）还有一个传统排水管无法具备的特点：在更换任意一根管或配件时，不用拆除相邻管段，只需松开被拆管段或配件两头卡箍，直接更换相同尺寸的管段，然后重新紧箍不锈钢卡箍即可，拆装非常方便。

（ 4 ）柔性卡箍式离心铸铁管标准坡度均为0.026 。

这主要为迎合其三通、四通和弯头所构成的水流转角88.5 °，不论管径大小均一致tg1.5=0.026 ，这也是国际上沿用的坡度。

若实际达不到此标准坡度可通过末端接口偏转来校正，但不应低于规范要求的坡度。

机制柔性铸铁排水管卡箍连接施工方法

机制柔性铸铁排水管卡箍连接施工方法柔性铸铁排水管卡箍连接是一种常见的管道连接方式，其施工方法如下：
1.管道准备：首先需要准备好要连接的柔性铸铁排水管和卡箍。

排水管应符合相关标准，并经过清洗和除油处理，确保管道表面干净。

卡箍应符合相关标准，并经过清洗和检查，确认无损坏和缺陷。

2.安装卡箍：将卡箍套在排水管的末端，确保套进适当的深度。

根据卡箍的设计，可能需要使用螺母或其他工具将卡箍紧固在管道上。

3.准备密封件：检查卡箍上的密封件，确保其符合规范要求，并且没有明显的损坏或老化。

必要时，更换密封件以确保连接的密封性。

4.进行连接：将另一根排水管的末端插入前一步安装好卡箍的排水管的末端。

确保排水管与卡箍的配合良好，并且插入的长度符合相关要求。

同时，要确保安装时不会损坏密封件。

5.卡箍紧固：使用螺母或其他工具，逐步紧固卡箍。

根据厂家的建议或相关规范，确定正确的紧固力度，以保证卡箍的牢固程度，但避免过度紧固导致破坏或漏水。

6.检查连接：连接完成后，对连接部位进行仔细检查，确保所有操作正确无误。

检查密封件是否被压坏或扭曲，如果有损坏，应立即更换。

7.报验和记录：施工完成后，将连接的位置和过程进行记录。

根据相关规范，对连接进行验收测试，确保连接的牢固性和密封性。

需要注意的是，施工柔性铸铁排水管卡箍连接时应参考相关规范和厂家的要求，以确保施工质量和承受能力的要求。

同时，操作人员应具备相
关的安全意识和技能，遵循安全操作规程，确保施工过程中的人身安全和设备完整性。

W型柔性铸铁排水管及试验施工工法

本工程的排水系统细分为生活污水排水系统、废水排水系统、雨水排水系统、压力排水系统。

生活污、废水排水系统采用机制柔性连接铸铁管，W型连接（即不锈钢管箍连接）；压力排水系统采用热镀锌钢管，丝扣连接；雨水系统采用热镀锌钢管，管径W DN100采用丝扣连接，管径〉DN100采用焊接。

压力排水系统和雨水系统的安装工艺与给水系统是一致的，不另行介绍。

⑴工艺流程⑵材质要求铸铁排水管及管件规格品种应符合设计要求。

管壁应厚薄均匀，内外表面光滑整洁，不允许有砂眼、裂纹、飞刺和疙瘩。

所有管材、管件及其它辅助材料必须具有出场合格证及相关检验报告，必须是合格产品。

⑶施工条件地下排水管道的敷设必须在房心回填土并夯实，房心内沿管线位置堆积物清理干净，且管道穿基础地梁处已预埋套管，再放线、开挖，埋设。

管井内排水立管应在管井内拆模，杂物清理干净后方可安装。

其它部位的排水管应在其所在部位拆模完毕，杂物清理干净后可安装。

⑷管道预制根据设计要求并结合现场实际情况，按预留口位置测量尺寸，绘制加工草图。

根据草图量好管道尺寸，结合管件尺寸进行断管，断口要平齐，断管可采用砂轮切割机。

⑸管道安装根据设计图纸及技术交底，检查预留空洞尺寸，将管道位置放线定位，标注在墙面或顶板上。

管道放线具体要求：①管道防线由总管到干管再到支管放线定位。

放线前逐层进行细部会审，使各管线互不交叉或少交叉，同时预留防结露保温及维修操作空间。

②排水管到安装以建筑轴线定位，同时以墙、柱、梁为辅助定位依据。

定位时，按施工图确定管道的走向，在墙（柱）上弹出管道定位的坡度线，水平管道坡度按照规范要求为，坡度线取管底标高作为管道坡度的基准。

③立管放线时，贯穿各楼层总立管预留空洞，自上而下吊线，弹出立管安装的垂直中心线，作为立管定位与安装的基准线。

⑹不锈钢柔性卡箍的安装安装前线检查直管、管件内部保证无堵塞物，清除其中的油污和杂物，管箍等连接件无扭曲变形、裂纹、螺纹损坏，胶圈破损等现象；用棉纱擦净需要连接的管端上的油污和杂物；取出卡箍内橡胶圈，将卡箍套入下部管道；将橡胶圈套在管道一端，再将上部管道套入橡胶圈内，并使上下管道紧密接触，预留2-3mm间隙，橡胶圈均匀包裹住上下管口。

W型排水铸铁管施工方法

W型排水铸铁管施工方法W型排水铸铁管分为卡箍式柔性接口和法兰柔性接口两种主要安装方法。

关于它的使用方法目前国家尚无具体的规范要求，我们结合产品说明从安装过程中总结出它的安装施工方法：1、卡箍式柔性接口安装方法（1）施工安装应根据需要长度，把直管固定牢固，用砂轮切割机断开，断面应垂直、光滑，不得有飞边、毛刺，以免刺伤橡胶密封圈。

（2）用螺丝刀松开卡箍螺栓，取出橡胶圈，将卡箍套入下部管道。

（3）将橡胶圈套入下部管道一端，将上部管子插入橡胶圈，使两个接口平整对好。

最后将卡箍套入橡胶圈。

（4）用螺丝刀紧锁卡箍螺栓，使紧箍带紧固到位即可，防止紧力过大，螺栓打滑。

2、法兰柔性接口安装方法（1）在插口上面画好安装线，承插口端部的间隙取5-10mm，在插口外壁上画好安装线，安装线所在平面应与管的轴线垂直。

（2）在插口端先套入法兰压盖，再套入胶圈，胶圈边缘与安装线对齐。

（3）将插口端插入承口内，为保持橡胶圈在承口内深度相同，在推进过程中，尽量保证插入管的轴线与承口轴线在同一直线上。

（4）紧固螺栓，使胶圈均匀受力，螺栓紧固不得一次到位，要逐个逐次逐渐均匀紧固。

3、主要规格及技术指标（1）W型排水铸铁管为定尺管材，定尺6米。

管材主要规格有DN50、DN75、DN100、DN125、DN150、DN200、DN250。

该管材抗拉强度≥150Mpa，水压试验P≥0.3Mpa，直管弯度≤2mm/m.该管抗震性能较好，轴向振动量2mm内水压0.1Mpa不渗漏，径向位移量±30mm、水压0.1Mpa不渗漏。

（2）W型排水铸铁管同时配有各种规格的Y三通、TY三通、Y四通、TY四通、90°弯头、45°弯头、盲堵、S型存水弯、P型存水弯、渐缩管等常用定型管件，与之配套使用。

1 柔性接口机制铸铁管W型不锈钢卡箍式连接施工工法

提高剪力墙线盒安装施工质量烟建集团有限公司1 前言山东省烟台市万象城十一区商铺工程施工中实施了高层建筑铝合金门窗的防雷接地施工工法。

该工程总规划用地面积37405.8平方米，东西长约200米，南北宽约30～100米。

总建筑面积约64000平方米。

由一幢6层式酒店主体建筑，以及2层贵宾客房区组成。

排水采用柔性铸铁管，卡箍连接。

污水与废水分流，污水直接排入室外污水管网；废水排至地下室中水处理站经处理后回收利用。

柔性接口机制铸铁管W型不锈钢卡箍式连接口采用橡胶套密封，效果好，能承受来自各方向的震动（包括强烈地震）。

具备了老式承插铸铁排水管和塑料排水管的所有优点，且具有强度高，耐腐蚀，噪音小，抗震防火的特性。

可以利用其接口的良好可曲挠性和严密性，对排水管道的坡度进行良好控制。

当排水管道发生堵塞时，只需要将卡箍件拆下即可。

安装维修方便快捷，节省了大量工期。

烟建集团有限公司通过在喜来登大酒店工程的施工应用，认真研究组织技术攻关编制该工法，保证了柔性接口机制铸铁管W型不锈钢卡箍式连接的施工质量，达到了国内先进的技术水平，取得了良好的经济和社会效益。

2 工法特点柔性接口机制铸铁管W型不锈钢卡箍式连接口采用橡胶套密封，效果好，能承受来自各方向的震动（包括强烈地震）。

具备了老式承插铸铁排水管和塑料排水管的所有优点，且具有强度高，耐腐蚀，噪音小，抗震防火的特性。

可以利用其接口的良好可曲挠性和严密性，对排水管道的坡度进行良好控制。

当排水管道发生堵塞时，只需要将卡箍件拆下即可。

安装维修方便快捷，节省了大量工期。

3 适用范围3.1、柔性接口机制铸铁管适用于各类型建筑的雨水、污水、通气管道系统，尤其适用于防火等级要求高，管道需一定抗震性能的高层建筑。

3.2、由试验得知，该管路系统可以承压0.1MPa以上，所以它既可以用于无压排水管路系统，又可以用于有压排水管路系统。

4 工艺原理W型管的连接采用不锈钢卡箍件进行连接施工。

不锈钢卡箍件由胶套、卡箍、穿孔滚动轴及螺栓构成。
