有关弧光保护常见问答1、中、低压开关柜采用电弧保护,用户将得到的好处是什么?答:根据国外近十年来的实际应用经验,采用电弧保护,用户将得到以下几方面的好处:(1)保护附近工作人员免受电弧短路故障造成的伤害;(2)保护中、低压开关设备免受严重损坏,防止火灾的发生;(3)保护昂贵的主变压器,厂用或起备变压器免受短路电流冲击而损坏;(4)防止波及站用直流系统,避免造成巨大的经济损失;(5)最大限度地减少用户的停电时间。

用户的停电恢复时间,可由原来的2天至3个星期减少到几个小时以内;(6)延长现有开关设备的使用寿命,推迟更换开关设备的投资。

2、弧光保护系统的价格怎么样?答:我公司有许多非常电力系统丰富工作经验的专家,客户只要提供相应的母线配置及相关的接线图,我们就会提供相应的技术方案及预算供客户参考,最后制定出公平合理的价格。

3、弧光保护系统在新型和现有开关上安装是否都非常方便?答:在设计和运用该系统的过程中,我们不仅仅考虑了系统的最佳保护性能,也考虑了该系统的易安装性和可操作性。

系统在安装时不需要增加特殊的配件,提供设备时会附带安装包。

弧光保护系统按照EMC 标准进行测试,拥有CE 标签。

公司已经通过ISO-9001 质量体系认证.4、弧光保护系统独特的优点是什么?答: 1. 采用电弧及过流双判据原理,动作可靠。

2. 无源弧光探头,完全光纤传输长达100米,抗电磁干扰能力强3. 采用光纤传输跳闸指令,快速继电器出口,动作时间小于1ms。

4. 连续的自我检测。

5. 主辅元件分离,单系统可以保护256个监测点。

6. 输入输出均可编程,配置高度灵活,适合任何复杂工况。

7. 显示故障位置,便于故障处理,极大提高恢复供电速度。

8. 提供断路器失灵保护5、传统中、低压柜母线保护与中、低压开关柜弧光保护系统响应时间上面有什么优势?答:弧光保护系统使用光纤监测电弧光信号,配合过流判断故障,其快速继电器出口小于1ms,常规继电器出口小于8ms,加上断路器35-60ms的跳闸时间,能有效保护开关设备,是目前动作速度最快的电弧光保护系统。

弧光保护VAMP220使用说明书

弧光保护VAMP220使用说明书

4
VAMP 220
VAMP Ltd
1.
电弧光母线保护系统 对配电系统是艺术级的弧光保护系统。通过在开关设备 内使用VAMP 220,可获得相当大的安全提高,一旦发生弧光故障 使伤害和危险将到最小。
VAMP 220 使用现代微处理器技术并提供大量的新特性---以前未出 现在相同装置中。 VAMP 220的主要特性: •总动作时间为 7 毫秒 •准确的激活弧光传感器定位 •整个系统的自检 •系统接线使用标准铜导线 •自我配置
VAMP 220
电弧光母线保护系统
用户手册
VAMP 220
电弧光母线保护系统 用户手册
VAMP Ltd
2
VAMP 220
VAMP Ltd
VAMP 220
电弧光母线保护系统 用户手册
VAMP 220
目录
1. 介绍 .....................................................................................................5 2. 系统安装 .............................................................................................7
2.3.1. 安装主单元 VAMP 220 ....................................................8 2.3.2. 连接主单元---概述 .............................................................8 2.3.3. CT 的二次回路接线...........................................................9 2.3.4. 跳闸接点连接...................................................................11 2.3.5. 告警连接...........................................................................11 2.3.6. 保护接地...........................................................................11 2.3.7. 连接辅助电源...................................................................11 2.4. 安装辅助单元.............................................................................13 2.4.1. 安装辅助单元 VAM 12 CD ...........................................13 2.4.2. 主-辅助单元间连接..........................................................13 2.4.3. 连接辅助电源到 VAM 12 CD .......................................14 2.5. 安装弧光传感器.........................................................................15 2.5.1. 安装弧光传感器 VA 1 DA..............................................15 2.5.2. 连接传感器到辅助单元...................................................16 2.6. 连接多个主单元.........................................................................17 2.7. 检查接线.....................................................................................19 2.7.1. 直观检查...........................................................................19 2.7.2. 通过测量控制...................................................................19 3. 调试 ...................................................................................................20 3.1. 使用主单元面板.........................................................................20 3.1.1. 概述...................................................................................20 3.1.2. 控制模式...........................................................................21 3.1.3. 功能菜单快速指南...........................................................22 3.1.4. 按键功能...........................................................................23 3.2. 使用辅助单元面板.....................................................................23 3.3. 整定辅助单元地址.....................................................................24 3.4. 系统配置.....................................................................................25 3.5. 整定过流值.................................................................................26 3.6. 继电器输出设置.........................................................................28 3.7. 测试弧光传感器.........................................................................30 4. 操作方法 ...........................................................................................31 4.1. 弧光故障.....................................................................................31 4.1.1. 弧光故障跳闸告警...........................................................31 4.1.2. 读取弧光故障信息...........................................................31 4.2. 相电流监视.................................................................................32 4.2.1. 过流告警...........................................................................32 4.2.2. 读电流值...........................................................................32 4.3. 处理自检故障.............................................................................33

Light-Eye弧光保护系统技术说明书

Light-Eye弧光保护系统技术说明书

LIGHT-EYE弧光保护系统(Ver2.2)技术说明书保定市斯德尔电气有限公司1 电弧光简介1.1概述在我国,中、低压母线短路故障中,重点设备和人员伤害主要有电弧光引起,然而,我国的大多数中低压母线没有设置快速母线保护,而只是采用了简单的消弧装置和变压器后备保护。

这些保护智能化较低,动作速度慢,往往会延长故障切除时间,从而进一步扩大设备损坏程度,甚至会引起“火烧连营”的恶性事故,冲击变压器一次运行,影响整个电网的安全运行。

Light-Eye弧光保护系统是我公司根据国内实际情况,吸收国外电弧光保护的特点,与华北电力大学、河北大学等高校合作,针对电力系统电弧光保护而设计,隆重推出的一款具独特的创新技术、具有广泛实用性的新型电弧光保护系统。

1.2电弧光的危害开关柜内的发生短路弧光的功率可高达100MW,电弧燃烧所产生的能量与电弧的燃烧时间及短路电流变化值呈指数倍增长(如下图所示),燃烧产生的高温、高压将会逐步摧毁元器件、铜排以及成列的开关柜,高明亮的弧光和有毒气体对人体也有巨大的伤害。

电弧能量22电弧光危害示意图1.3电弧光产生的原因引起开关柜弧光短路故障的原因很多,一般分为以下五类1)绝缘故障主要是柜中绝缘材料爬距不足,未满足加强绝缘要求,在脏污环境,天气潮湿下发生绝缘故障。

另外,由于绝缘材料材质缺陷,运行年限较长的开关柜,在强电磁场作用下绝缘老化,也可能造成绝缘损坏而导致故障。

2)载流回路不良由于一些接头截面不够,紧固螺栓松动,手车柜触头接触不良,在大电流流过时引起发热,冒火进而引起相间,相对地击穿等等。

3)外来物体的进入如小动物(老鼠等)进入开关柜内部,或维修人员在工作完成后将工具遗留在开关柜内。

4)认为操作错误如走错间隔,误操作,未对工作区域进行接地,未对工作区域进行验电等。

5)系统方面的原因如系统容量增大,接地方式改变,电缆应用增多,保护及自控装置配置不当,系统谐振过电压等。

2 Light-Eye弧光保护系统简介2.1 目前国内用于中、低压系统的保护及其局限性1)变压器后备过流保护,典型的保护动作时间为1.2s~2s。

VAMP321电弧光保护

VAMP321电弧光保护

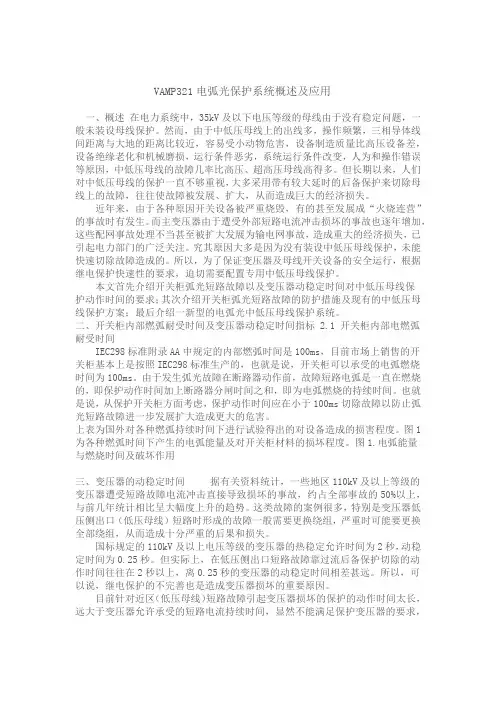

VAMP321电弧光保护系统概述及应用一、概述在电力系统中,35kV及以下电压等级的母线由于没有稳定问题,一般未装设母线保护。

然而,由于中低压母线上的出线多,操作频繁,三相导体线间距离与大地的距离比较近,容易受小动物危害,设备制造质量比高压设备差,设备绝缘老化和机械磨损,运行条件恶劣,系统运行条件改变,人为和操作错误等原因,中低压母线的故障几率比高压、超高压母线高得多。

但长期以来,人们对中低压母线的保护一直不够重视,大多采用带有较大延时的后备保护来切除母线上的故障,往往使故障被发展、扩大,从而造成巨大的经济损失。

近年来,由于各种原因开关设备被严重烧毁,有的甚至发展成“火烧连营”的事故时有发生。

而主变压器由于遭受外部短路电流冲击损坏的事故也逐年增加,这些配网事故处理不当甚至被扩大发展为输电网事故,造成重大的经济损失,已引起电力部门的广泛关注。

究其原因大多是因为没有装设中低压母线保护,未能快速切除故障造成的。

所以,为了保证变压器及母线开关设备的安全运行,根据继电保护快速性的要求,迫切需要配置专用中低压母线保护。

本文首先介绍开关柜弧光短路故障以及变压器动稳定时间对中低压母线保护动作时间的要求;其次介绍开关柜弧光短路故障的防护措施及现有的中低压母线保护方案;最后介绍一新型的电弧光中低压母线保护系统。

二、开关柜内部燃弧耐受时间及变压器动稳定时间指标 2.1 开关柜内部电燃弧耐受时间IEC298标准附录AA中规定的内部燃弧时间是100ms,目前市场上销售的开关柜基本上是按照IEC298标准生产的,也就是说,开关柜可以承受的电弧燃烧时间为100ms。

由于发生弧光故障在断路器动作前,故障短路电弧是一直在燃烧的,即保护动作时间加上断路器分闸时间之和,即为电弧燃烧的持续时间。

也就是说,从保护开关柜方面考虑,保护动作时间应在小于100ms切除故障以防止弧光短路故障进一步发展扩大造成更大的危害。

上表为国外对各种燃弧持续时间下进行试验得出的对设备造成的损害程度。

高压 弧光保护 设置要求

高压 弧光保护 设置要求

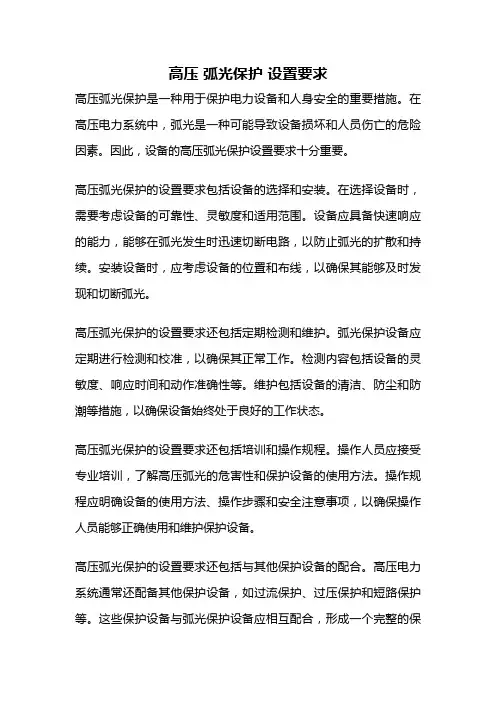

高压弧光保护设置要求
